Электронная педаль газа (Е-газ) — ключевой элемент современных автомобилей, обеспечивающий точное управление подачей топлива и оптимизацию работы двигателя. Однако она может выйти из строя, что снижает производительность и безопасность автомобиля. В этой статье мы рассмотрим, как самостоятельно проверить электронную педаль газа, выявить неисправности и, при необходимости, отрегулировать или отремонтировать её. Это руководство поможет сэкономить время и деньги на ремонте и повысит уверенность в исправности вашего автомобиля.
Устройство и принцип работы электронной педали газа
Чтобы разобраться в работе этих систем, необходимо иметь общее представление о механическом аналоге. Хотя функции этих систем схожи, самым простым элементом можно считать традиционный привод.
Педаль «газа» служит органом управления дросселем и его заслонкой. Основная задача дросселя – регулировать объем поступающего воздуха. Чем больше воздуха, тем выше обороты коленчатого вала двигателя. Педаль соединяется с приводом дросселя через трос или рычаги, что значительно облегчает усилие, необходимое для нажатия на газ.
Принцип работы электронного узла более сложен, но он делает управление оборотами более простым. Электронный акселератор применяется только в двигателях с инжекторной системой питания. Его устройство полностью электронное и основано на модулях, которые преобразуют электрические сигналы.

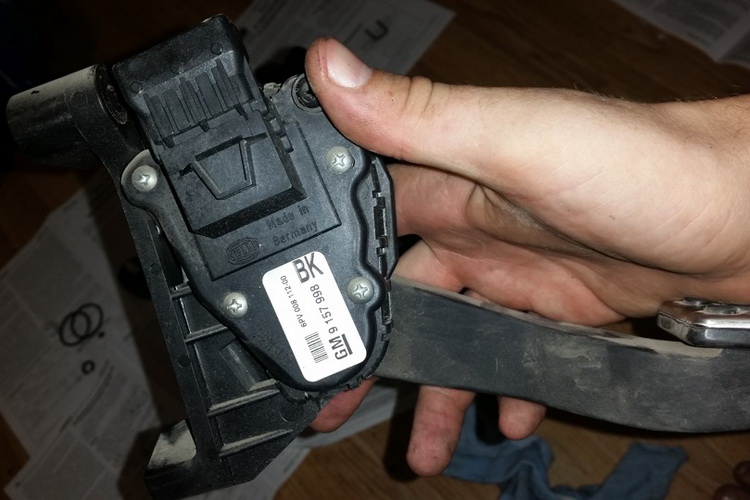

Конструкция узла включает в себя пластиковый рычаг и крепежный кронштейн, внутри которого расположены два датчика. Все эти компоненты образуют единую неразборную систему.
В качестве датчиков используются потенциометры, подвижный контакт которых жестко связан с осью рычага педали.

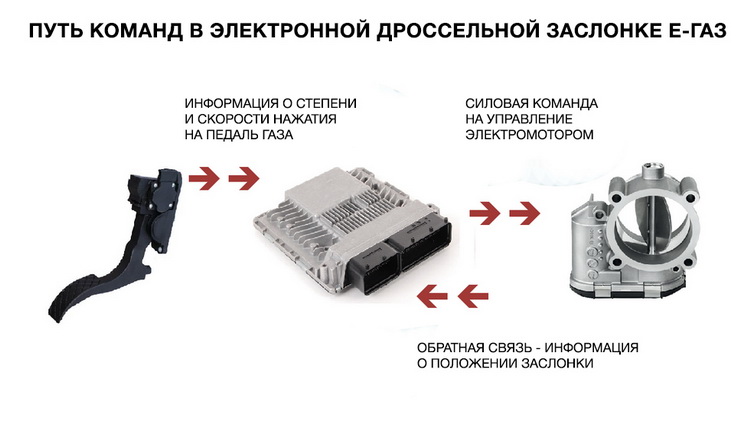

Когда водитель нажимает на акселератор, электроника передает блоку, отвечающему за преобразование сигналов, информацию о положении рычага. Затем сигнал усиливается, и дроссель открывается в соответствии с настройками автомобиля.

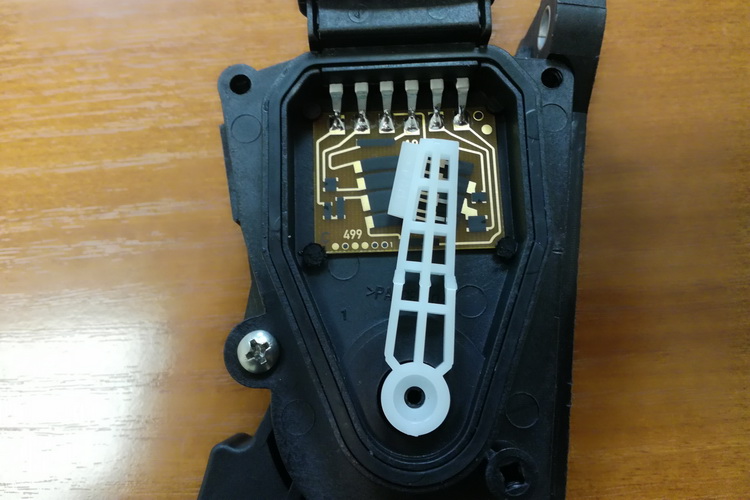

Если рассмотреть традиционную схему, ось педали совпадает с ползунком потенциометра. Переменный резистор изготавливается на печатной плате с использованием технологии напыления. При нажатии на акселератор ползунки потенциометра перемещаются по напыленной поверхности, изменяя сопротивление в цепи.
В современных автомобилях используются два потенциометра. Такой подход повышает надежность и точность управления. В случае неисправности одного резистора система будет опираться на показания второго.
Читайте также:
Эксперты рекомендуют начать проверку электронной педали газа с визуального осмотра. Необходимо убедиться в отсутствии видимых повреждений, загрязнений или коррозии на контактах. Далее стоит использовать диагностическое оборудование для считывания кодов ошибок, что поможет выявить возможные неисправности в системе. Если коды ошибок отсутствуют, следует проверить сопротивление и напряжение на выходе педали, сравнив их с заводскими параметрами. В случае выявления отклонений, возможно, потребуется замена педали. Также стоит обратить внимание на соединения проводов и разъемов, так как плохой контакт может привести к сбоям в работе. Если все проверки не выявили проблем, но педаль продолжает работать некорректно, рекомендуется обратиться к специалистам для более глубокой диагностики.
Признаки неисправности
Среди ключевых признаков неисправностей можно выделить следующие:
- Отсутствие реакции на акселератор после запуска двигателя автомобиля;
- Провалы и потеря мощности во время движения;
- Нестабильные холостые обороты;
- Резкие колебания оборотов при плавном нажатии на акселератор;
- Чрезмерно высокие обороты в режиме холостого хода.
В конструкции устройства присутствуют подвижные электрические контакты и токопроводящие дорожки, которые подвержены износу в процессе эксплуатации. При работе двигателя могут наблюдаться провалы при наборе оборотов и нестабильный холостой ход.
Если в системе возникает неисправность, водитель может заметить это по сигнальной лампе на приборной панели. В такой ситуации электронный блок управления (ЭБУ) переключит двигатель в резервный режим.
В этом режиме наблюдается медленный набор оборотов, даже при резком нажатии на акселератор. Кроме того, может значительно увеличиться расход топлива.
Если в системе выходят из строя сразу два датчика, ЭБУ переводит работу двигателя в аварийный режим – водитель не сможет контролировать работу мотора, и обороты будут всегда немного выше холостых.
| Этап проверки/ремонта | Описание действия | Возможные неисправности и их устранение |
|---|---|---|
| Визуальный осмотр | Проверьте педаль на наличие механических повреждений, заеданий, износа. Осмотрите проводку, идущую к педали, на предмет перегибов, обрывов, окисления контактов. | Повреждения корпуса/механизма: Замена педали. Износ шарниров/пружин: Замена педали или отдельных элементов (если возможно). Повреждение проводки: Ремонт или замена поврежденного участка. Окисление контактов: Очистка контактов специальным спреем. |
| Диагностика сканером | Подключите диагностический сканер к OBD-II разъему автомобиля. Прочитайте коды ошибок, связанные с системой управления двигателем и педалью газа. Проверьте показания датчиков положения педали газа (APP1, APP2). | Коды ошибок (например, P2122, P2127, P2138): Указывают на неисправность датчиков положения педали. Несоответствие показаний APP1 и APP2: Один из датчиков неисправен или есть проблема с проводкой. Отсутствие реакции на нажатие педали: Проблема с датчиками, проводкой или блоком управления двигателем (ЭБУ). Устранение: Замена педали в сборе (чаще всего), проверка проводки, при необходимости — ремонт или замена ЭБУ. |
| Проверка мультиметром | Отключите разъем от педали газа. Измерьте сопротивление между контактами датчиков положения педали (если это предусмотрено конструкцией). Проверьте напряжение питания на разъеме педали (обычно 5В). | Несоответствие сопротивления спецификации: Неисправность датчика. Отсутствие или неправильное напряжение питания: Проблема с проводкой или ЭБУ. Устранение: Замена педали, ремонт проводки, диагностика ЭБУ. |
| Проверка реакции автомобиля | После выполнения всех проверок и возможных ремонтов, запустите двигатель и проверьте реакцию автомобиля на нажатие педали газа. Убедитесь в плавности и адекватности отклика. | Задержка реакции, рывки, отсутствие реакции: Повторная диагностика, возможно, проблема не в самой педали, а в других элементах системы управления двигателем (дроссельная заслонка, ЭБУ). Устранение: Дальнейшая диагностика и ремонт соответствующих компонентов. |
Интересные факты
Вот несколько интересных фактов о проверке и ремонте электронной педали газа:
-
Принцип работы: Электронная педаль газа (или дроссельная заслонка) работает на основе датчиков, которые фиксируют положение педали и передают данные в блок управления двигателем (ECU). Это позволяет более точно регулировать подачу топлива и улучшает отклик двигателя. Если педаль газа не работает должным образом, это может привести к снижению мощности или даже к полной остановке автомобиля.
-
Диагностика с помощью OBD-II: Для проверки электронной педали газа можно использовать сканер OBD-II, который считывает коды ошибок из блока управления двигателем. Если есть проблемы с педалью, сканер может показать соответствующий код ошибки, что значительно упрощает диагностику и поиск неисправностей.
-
Калибровка после ремонта: После замены или ремонта электронной педали газа может потребоваться калибровка. Это связано с тем, что блок управления двигателем должен «узнать» новое положение педали для правильной работы. Калибровка может быть выполнена с помощью специального оборудования или программного обеспечения, что подчеркивает важность профессионального подхода к ремонту.
Проверка
Если в устройстве присутствуют потенциометры, их можно протестировать с помощью стандартного мультиметра. Важно использовать электрическую схему, соответствующую конкретной модели автомобиля. Чтобы избежать демонтажа всего узла, измерение сопротивления можно проводить с помощью подключения к ЭБУ.
Для выполнения проверки необходимо знать распиновку ЭБУ и значения сопротивления потенциометра в различных положениях педали.
-
Читайте также:
Если педаль является цифровой, то ее проверка возможна исключительно с использованием систем компьютерной диагностики.
https://youtube.com/watch?v=RgqS7jxRd_Y
Регулировка
Процесс настройки на различных автомобилях может варьироваться, поскольку разные производители применяют механизмы с уникальными конструкциями. Тем не менее, для выполнения регулировки можно использовать общий принцип. Что касается конкретной модели, то рекомендуется заранее ознакомиться с информацией о ней.
В первую очередь, для начала регулировки необходимо снять педаль с крепежного кронштейна. Затем следует ослабить винты, удерживающие крышку. Один из винтов фиксирует крышку в определенном положении, его нужно полностью выкрутить. Крышку поворачивают по часовой стрелке до упора, после чего винты снова затягиваются.
Эта регулировка поможет сократить время отклика педали. Некоторые владельцы автомобилей отмечают, что после таких настроек скорость реакции становится сопоставимой с механической педалью. Регулировка способствует улучшению работы двигателя и облегчает старт с места.
Если требуется педаль с низкой чувствительностью, крышку нужно вращать в обратном направлении – против часовой стрелки. В этом случае автомобиль будет реагировать на нажатия менее оперативно.
Иногда можно столкнуться с неуместными советами по регулировке – некоторые водители рекомендуют подкладывать прокладки под рычаг. Это неверный подход. Подкладки могут попасть под контактные площадки в потенциометре, что может привести к потере управления автомобилем.
Ремонт
Если возникли проблемы с педалью, единственным решением может стать полная замена узла. Однако перед тем как принимать такие меры, важно установить причину неисправности. Для этого можно использовать мультиметр для проверки.
-
Читайте также:
Сначала стоит отсоединить датчики и колодку, а затем демонтировать педаль. При проверке сопротивления следует обратить внимание на то, что при нажатии на газ оно должно плавно изменяться. Если показатели скачут, это указывает на наличие неисправностей.
Иногда возможен ремонт, например, если повреждена проводка. В случае обнаружения дефекта в проводах можно воспользоваться следующей схемой.
- Освободите ось, на которой установлена шестеренка.
- Снимите жгут проводов.
- Затем отпаивайте провода.
- Освободите скобу и аккуратно вытяните кабель.
После этого замените поврежденные провода и распаяйте их в соответствии с разъемом под педалью.
Замена электронной педали газа
Замена электронной педали газа может потребоваться в случае ее неисправности или повреждения. Перед тем как приступить к замене, важно убедиться, что проблема действительно заключается в педали, а не в других компонентах системы управления двигателем.
Для начала, необходимо провести диагностику. Используйте сканер OBD-II для считывания кодов ошибок. Если в системе обнаружены коды, связанные с педалью газа, это может указывать на ее неисправность. Также стоит проверить соединения и проводку, ведущие к педали, на предмет повреждений или коррозии.
Если вы уверены, что проблема в педали, начните с отключения аккумулятора, чтобы избежать короткого замыкания. Затем найдите место установки электронной педали газа. Обычно она расположена вблизи дроссельной заслонки, на полу автомобиля, рядом с тормозом и сцеплением.
Снимите защитные крышки, если они есть, и открутите крепежные болты, удерживающие педаль на месте. Аккуратно отсоедините электрические разъемы, следя за тем, чтобы не повредить провода. После этого можно извлечь старую педаль газа.
Установите новую электронную педаль газа, следуя обратной последовательности. Убедитесь, что все разъемы надежно подключены, а крепежные болты затянуты до необходимого момента. После установки педали подключите аккумулятор.
Не забудьте выполнить калибровку новой педали газа. Для этого запустите двигатель и дайте ему поработать на холостом ходу. Затем несколько раз полностью нажмите на педаль и отпустите ее, чтобы система могла адаптироваться к новым параметрам. После этого снова проверьте наличие кодов ошибок с помощью сканера OBD-II, чтобы убедиться, что все работает корректно.
-
Читайте также:
Важно помнить, что замена электронной педали газа требует аккуратности и внимательности. Если у вас нет опыта в ремонте автомобилей, лучше обратиться к профессионалам, чтобы избежать возможных ошибок и повреждений.
Вопрос-ответ
Как перезагрузить электронную педаль газа?
Для автомобилей с кнопкой зажигание включается двойным нажатием кнопки. Нажимаем на педаль газа до упора (до щелчка кик-дауна) и держим ее нажатой около 30 секунд.
Что может быть причиной провала при нажатии педали газа?
Если педаль акселератора проваливается при наборе скорости, это может быть связано с неисправностью топливной системы, дросселя или неправильной работой ЭСУД. Одна из возможных причин – засоренные топливные фильтры. Неправильная работа двигателя на холостых оборотах может быть следствием сбоев в подаче топлива.
Советы
СОВЕТ №1
Перед началом проверки электронной педали газа убедитесь, что у вас есть все необходимые инструменты, такие как мультиметр, отвертки и ключи. Это поможет вам избежать лишних перерывов в процессе работы и ускорит диагностику.
СОВЕТ №2
Проверьте соединения и проводку, идущие к педали газа. Часто проблемы могут быть вызваны плохими контактами или поврежденными проводами. Убедитесь, что все разъемы надежно закреплены и не имеют коррозии.
СОВЕТ №3
Используйте мультиметр для проверки сопротивления и напряжения на выводах педали газа. Сравните полученные значения с техническими характеристиками, указанными в руководстве по эксплуатации вашего автомобиля. Это поможет выявить неисправности в работе датчиков.
СОВЕТ №4
Если вы обнаружили неисправность, не спешите заменять всю педаль. Иногда достаточно просто заменить датчик или провести повторное подключение проводов. Однако, если вы не уверены в своих силах, лучше обратиться к профессионалам.
