Подключаем автомобильную магнитолу дома, своими руками

Автомагнитола — это магнитофон или проигрыватель компакт-дисков с радиоприёмником в одном корпусе, предназначенный для установки в автомобиль. Он не имеет встроенного блока питания от сети 220 вольт и рассчитан на выносные акустические системы (динамики). От обычных магнитол отличается меньшими размерами и большей выходной мощностью.

Подключение автомагнитолы в домашних условиях

У многих из нас дома или в гараже можно найти старые автомагнитолы, которые пылятся без дела. Им всем можно дать «вторую жизнь» в качестве обычного приёмника или музыкального центра. Качество и мощность звучания у таких устройств выше, чем у переносных или стационарных.

Как подключить автомагнитолу дома

Основное в подключении — это изготовление блока питания или использование готового (или аккумулятор вместо него). Варианты подключения приведены ниже:

Через блок питания. Можно использовать готовый от стационарного компьютера мощностью не менее 400 ватт. Для его использования необходимо подать сигнал на включение (единственный зелёный провод самого большого разъёма соединяем с любым чёрным), проверяем выходное напряжение на жёлтом проводе. Оно должно быть 12 вольт.
Виды основных разъёмов в компьютерном блоке питания
В качестве блока питания можно использовать зарядное устройство для автомобильных аккумуляторов (только трансформаторное, новые импульсные не подойдут). Включаем его на минимальный ток и проверяем мультиметром выходное напряжение (12 вольт). Минус этого варианта — нет фильтра внутри зарядного устройства, защищающего от помех. Возможны посторонние шумы в динамиках.

Внешний вид зарядного устройство ВСА-5К
Есть способ с использованием самодельного понижающего трансформатора, но для этого нужно обладать минимальными знаниями по радиотехнике.

Внешний вид трансформатора с тремя обмотками

Нам нужен трансформатор с двумя и более обмотками. Обычно на трансформаторе обозначено входное и выходное напряжение, на которое он рассчитан. Если обозначений нет, измеряем сопротивление всех обмоток мультиметром. Входная будет иметь сопротивление 100–300 Ом, выходная 1–30 Ом. По приведённой схеме собираем простейший выпрямитель и проверяем выходное напряжение (12–14 вольт).

схема трансформаторного выпрямителя с фильтром

В качестве диодного моста можно использовать готовый элемент.

Готовый диодный мост

Или можно собрать его по схеме самому по приведённой ниже схеме. Если напряжение трансформатора нам не подходит, то можно его изменить увеличением или уменьшением количества витков вторичной (выходной) обмотки.

Самодельный диодный мост
Самый простой способ — использовать автомобильный аккумулятор. Для подключения достаточно двух проводов с зажимами.

С источником питания определились. Теперь осуществим само подключение, оно выполняется по схеме:

Как подключить в автомобиле

Провода питания антенны и управления подсветкой не подключаем. От аккумулятора и замка зажигания соединяем вместе и подключаем на плюс, массу на минус.

Колонки подойдут от любого музыкального центра с внутренним сопротивлением 4–16 Ом, или автомобильные динамики с самодельными корпусами.

Инструменты и материалы

Для работы вам потребуются:

бокорезы (кусачки);
паяльник с оловом и канифолью;
мультиметр с возможностью измерять переменный и постоянный ток до 300 вольт и сопротивление до 1000 Ом;
провода сечением 1–3 мм2 и длиною 2–3 метра (зависит от размещения колонок);
изолента.

Полный список мер безопасности можно найти в положениях закона об охране труда.

Читайте также:

Как заправить натяжитель цепи 406 двигатель?

: пример подключения автомагнитолы через компьютерный блок питания

Пример внешнего оформления автомагнитолы приведён ниже.

Автомагнитола в самодельном корпусе с колонками скомплектована одним блоком

Потратив несколько часов, мы получим музыкальный центр, не уступающий по качеству звука магазинным автомагнитолам.

Источник:

Установка и подключение автомагнитолы своими руками

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
При прослушивании мызыки на высокой громкости магнитола начинает “заикаться”, появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

Читайте также:

Медленно работают дворники на приоре причины

Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в “Жигулях” или “Самарах”, независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

Типовая схема подключения автомагнитолы

Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Читайте также:

Как сделать омыватель стекла своими руками?

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Желтый провод питания может также маркироваться, как B+, BU, Batt.

Допускается его соединение с красным проводом АСС (в обход замка зажигания) – это позволит вам слушать музыку без ключа. Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины (от нескольких дней до 2-3 недель) у вас может сесть аккумулятор.

За подключение к автомагнитоле акустических динамиков отвечают такие провода:

FL – передний левый,
FR – передний правый,
RL – задний левый,
RR – задний правый.

При подключении динамиков к магнитоле обязательно соблюдайте правильную полярность, иначе звучание будет плохого качества, так как акустика в этом случае будет работать в противофазе.

У некоторых автомагнитол выводы на динамики продублированы отдельными разъемами типа “тюльпан” – их целесообразно использовать, если установленная в машине акустика имеет такие же разъемы.

Читайте также:

Как прогревать АКПП в зимнее время?

Для подключения динамиков желательно применять специальные акустические провода. Они часто идут в комплекте с магнитолой.

И не вздумайте соединять какие-либо из выводов, предназначенных для подключения аккустики, с “массой” автомобиля – выход автомагнитолы из строя вам будет гарантирован!

Остальные провода в автомагнитоле отвечают за управление дополнительными функциями и оборудованием.

ANT (белый) – управление антенной. Выполняет роль источника питания для внутренней активной антенны, либо подает управляющий сигнал для включения автоматической наружной антенны.

ILL (ILLUMINATION) – отвечает за подсветку автомагнитолы. Подключается к “плюсу” цепи питания габаритных огней.

MUTE – управляет отключением звука от автомобильного комплекта мобильной связи. Звук отключается при соединении этого вывода с массой.

Parking Line – встречается на большинстве автомобильных DVD проигрывателей. Соединяется с датчиком стояночного тормоза. При таком подключении, DVD вы сможете смотреть только тогда, когда автомобиль будет стоять на “ручнике”.

После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину (примерно, как показано на фото в начале статьи), и подключают к соответствующим разъемам на задней стенке магнитолы.

После этого автомагнитолу необходимо включить и послушать. Если все работает нормально, тогда ее можно вставлять в контейнер до упора (должны сработать защелки по бокам).

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Как дома подключить магнитолу: 220в, инструкция, видео |CarAudioInfo.ru

Многих из автолюбителей наверняка посещала мысль об эксплуатации автомобильной магнитолы дома, на даче или в гараже, чтобы получить возможность слушать музыку не только в салоне автомобиля. Возникает несколько вопросов: можно ли это сделать и как подключить автомагнитолу дома самостоятельно?

Хорошая магнитола как правило стоит гораздо дешевле любого музыкального центра, а при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать достойным качеством звучания, за скромную сумму, но уделить этому моменту немного своего времени всё же понадобится.

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Блок питания для автомагнитолы

У вас ведь по-любому завалялась старая магнитола где-нибудь в гараже?

Почему бы не сделать музыку в гараж?

Техническое задание

Да, вопрос решается с помощью небольшого автомобильного аккумулятора. Но его работа ограничена по времени, да и заряжать его каждый раз – ну уж извините. Поэтому в данной статье пойдет речь о том, как же собрать своими силами простейший высоко стабилизированный блок питания для магнитолы, работающий от сети 220 Вольт.

Итак, наша главная задача – получить из переменного напряжения 220 Вольт, которое у вас в розетке, постоянное напряжение в 14 Вольт. Думаю, задача ясна и понятна. Но есть маленькое НО: магнитола + колонки + громкость на всю катушку = очень энергопотребляемое устройство. Она у нас будет “кушать” силу тока в несколько Ампер. По моим замерам среднее значение – это 1,5-2,5 Ампера, а при глубоком басе и все 5 Ампер. Все зависит от того, как вы выставите эквалайзер на магнитоле.

Следовательно, нам надо создать такое устройство, которое бы держало напряжение в определенном диапазоне – то есть от 13 и до 14 Вольт и выдавало приемлемую силу тока.

Схема и описание

Итак, схему в студию!

Но… подождите-ка. Чем-то напоминает эта схема ту самую схему Простого блока питания. Ну да, это и есть та самая схема ;-). Просто здесь есть свои нюансы. Главным козырем в этой схемы является регулятор стабилизатор LM350 или LM338. В чем же фишка этих стабилизаторов? И почему мы заменили старую добрую LM317?

Итак, ищем даташиты (это технические описания радиодетали) на стабилизаторы LM317,LM350 и LM338. Я знаю, что вы все лентяи, так что я за вас уже постарался и нашел их главные параметры:

LM317 – может выдать силу тока в нагрузку, и при этом не колыхнуть ярким пламенем, где то 1,5 Ампера. Не… это маловато.

LM350 – может выдать в нагрузку силу тока в 3 Ампера. Ммм, уже лучше.

LM338 – может выдать в нагрузку ток порядка в 5 Ампер! Ну это уже реально мощная штука!

Но опять же есть одно но: все стабилизаторы должны устанавливаться на радиатор, иначе они сдохнут от перегрева. В даташите пишут, что они защищены от короткого замыкания и перегрева, но я что-то все равно не доверяю этим защитам. Если уж коротнет при силе тока в 5 Ампер, микросхема улетит на тот свет к горелым транзисторам.

Для мощных блоков питания потребуется мощный диодный мост. Поэтому лучше взять диодный мост КВРС5010

который можно дешево купить на Али по этой ссылке. Если все-таки душит жаба, то можно собрать из мощных диодов, которые все равно придется покупать, что обойдется дороже.

Моя сборка

Настало время проверить все это дело на практике. Думаю, вы сами понимаете, что блоки питания я собирал из подручных материалов. Первым делом я нашел будущую заготовку под плату и выдрал оттуда все лишние радиодетали.

Очень кстати оказались четыре диода, те что слева внизу, два конденсатора приличной емкости и радиатор вверху справа. Как раз, то что нам надо!

Итак диоды КД203А. Можно любые другие, лишь бы выдерживали проходящую через них силу тока. Плату я переделывать не стал и оставил эти диоды.

Два конденсатора. Один на 2000мкФ, а другой на 100мкФ. В принципе, чем больше по емкости конденсатор после диодного моста, тем лучше. 2000 мкФ, думаю, будет вполне достаточно. Смотрим, чтобы напряжение на конденсаторах не превышало напряжение, которое на них написано. В моем случае я взял конденсаторы, которые могут спокойно работать в цепях до 50 Вольт.

Следующим шагом надо подобрать МОЩНЫЙ (!) трансформатор на 220—–>15-25 Вольт. Не вздумайте ставить туда трансформатор от ваших радиоприемников, китайских игрушек и прочей мелкой аппаратуры. Короче говоря, чем больше трансформатор по габаритам, тем лучше. У нас на работе куча этих трансформаторов, поэтому, вопрос с подбором нужного трансформатора сразу отошел в сторону:

Первым делом смотрим на паспортные данные трансформатора. Итак, тут все элементарно и просто. Там, где больше всего витков и есть первичная обмотка. Далее подключаем эту первичную обмотку к сети 220 Вольт и замеряем напряжение на вторичных обмотках. Смотрим, где есть напряжение, которое нас устроит (ну то есть от 15 и до 25 Вольт).

Трансформатор подобрали. Теперь осталось подобрать микросхему. Так как этот блок питания я делал на небольшие колонки, значит, магнитола будет кушать мало силы тока. Думаю, не более 3 Ампер. Поэтому, будем использовать стабилизатор LM350:

Тщательно подготовим ему место. Для этого берем мелкозернистую шкурку нулевку и зачищаем место для нашего стабилизатора.

Смазываем LM-ку теплопроводящей пастой КПТ-8

Зажимаем ее на радиатор. На этом самый трудный процесс закончен ?

Потом берем в руки паяльник и навесным монтажом спаиваем схему. Через часик у нас плата превращается в мощный блок питания! После получения нужного напряжения на выходе схемы с помощью переменного резистора, я паял туда постоянный резистор

На выходе получилось где-то 13,7 Вольт. Думаю, этого вполне хватит, чтобы раскачать пару небольших колонок.

Давайте попробуем зажечь лампу на 12 Вольт

Подаем на нее напряжение и вуаля!

Ну все, цепляем магнитолу к блоку питания.

Для тех, кому хочется мощнее

Но что если вам захотелось сделать автопати с корешами прямо в гаражном кооперативе? Разумеется, вы уже не будете раскачивать маленькие колонки, а следовательно, нужен мощный блок питания. Для этих целей как раз потребуется стабилизатор LM338, но к нему в придачу также нужен и приличный увесистый трансформатор. Напряжение лучше все-таки выставлять в пределах 14 вольт, так как при громкой музыке оно будет проседать. Все, конечно же, зависит от трансформатора и от басовых колонок. Про то, почему проседает напряжение, можно почитать в статье работа трансформатора.

Я сделал таких 4 блока питания. Один блок питания раскачивает магнитолу с басовыми динамиками, другие раскачивают тоже приличные колонки. А не проще ли было использовать простой выпрямитель, с которым заряжают аккумуляторы? На некоторых выпрямителях, особенно на самопальных, напряжение имеет пульсации, что в конечном итоге и повлияет на качество звучания. В динамиках будет слышен фон. Фон – это посторонний звук, который мешает звучанию. А наш блок питания имеет на выходе чистое постоянное напряжение, поэтому звук у нас будет чистый и мощный ?

Готовые модули на Алиэкспрессе

В настоящее время уже ничего не надо придумывать. Достаточно купить готовый модуль и на его базе собрать блок питания для магнитолы. Такой модуль стоит от 4$ и по качеству и энергозатратам будет даже лучше, чем вышеописанный блок питания:

Глянуть и купить можно по этой ссылке.

Руководство для начинающих по подключению автомагнитолы через блок питания компьютера

» Медиаустройства » Руководство для начинающих по подключению автомагнитолы через блок питания компьютера

Подключить своими руками блок питания для автомагнитолы — актуальная задача для многих современных потребителей. Использование компьютерного БП дает возможность запитать автомобильную аудиосистему от бытовой розетки на 220 вольт. Подробнее об этом процессе, а также его нюансах вы сможете узнать из этого материала.

Перед тем, как подключить блок питания компьютера к сети на 220 вольт, необходимо понять, какой конкретно БП нужен. Чтобы обустроить такую схему подключения, подойдет источник формата АТ либо АТХ. Разумеется, использующийся блок питания должен быть полностью работоспособным, иначе подключить аудиосистему к бытовой сети не получится.

Найти такой БП сегодня не проблема:

такие устройства есть в каждом персональном компьютере, можно извлечь оттуда;
на любом радиорынке или в тематическом магазине продаются подержанные БП, купить устройство можно фактически за копейки;
можно найти неисправный и самостоятельно отремонтировать его, разумеется, если у вас есть опыт и знания;
опять же, если у вас есть опыт в радиоэлектронике, то можно соорудить БП самостоятельно.

Если вы не знаете, какой из двух вариантов — АТ либо АТХ — выбрать, то учитывайте, что отличия между ними следующие:

Как правило, в устройствах АТ отсутствует выходное напряжение, в частности, имеется в виду дежурный источник на 5 вольт. Когда устройство подключается к сети, на его выходы сразу же поступает 12-вольтное напряжение по желтому кабеля, 5-вольтное — по красному. Два отрицательных контакта — на 12 и 5 вольт — подаются на два черных провода.
Что касается АТХ, то в данном случае используется дежурный источник напряжения на 5 вольт, который будет функционировать постоянно, когда девайс подключен к бытовой сети. Но параметр выходного напряжения в нем появляться не будет до того момента, пока не замкнуться черный и зеленый контакты, расположенные на основном штекере. Если на этих контактах не будет перемычки, то на выходе сразу же образуется напряжение после того, как устройство подключится к сети 220 вольт.

Для реализации этой задачи вам потребуется БМ, рабочее значение мощности которого составит не менее 300 Ватт, допускается 350 Вт. Необходимо, чтобы этот БП выдавал постоянный ток величиной не меньше 12 ампер по 12-вольтной линии (автор видео — канал Stason22).

Можно ли изготовить БП на 12в самому?

Можно ли соорудить блок питания 12в — 220в своими руками? Сделать такой девайс можно, но этот процесс требует определенных навыков и опыта, поэтому будьте внимательны при выполнении этой задачи. Для изготовления вам потребует трансформаторный узел на 12 вольт, а также четыре диода с конденсаторным устройством на 470 мкф 25 вольт. Диодные элементы можно использовать любые, поскольку величина напряжения будет невысокой. Что касается конденсаторного устройства, то потребуется минимум на 25 вольт, поскольку в конечном итоге на выходе он будет выдавать положенные 12 вольт.

Как сделать БП своими руками:

На диодных элементах есть полярность, собственно, как и на конденсаторном устройстве. Если на контакте вы увидели отметку в виде полоски, то это положительный вывод, если же полоска отсутствует, то вывод отрицательный. Возьмите два диодных элемента и подключите и между собой по схеме плюс-минус, со второй парой поступите так же. Сами элементы можно либо спаять, либо просто скрутить. Мы продемонстрируем наиболее простой способ изготовления — если есть необходимость, можно соорудить девайс на плате либо в корпусе.
После этого вам потребуется две спайки или скрутки из диодов соединить друг с другом. При подключении положительный вывод на одной из спаек необходимо соединить с положительным выводом на другой спайке. Аналогичным образом поступите с отрицательными контактами — минус одной спайки подсоединяется с минусом другой. Так вы сделали диодный мост.
Затем вам надо будет подключить вывода с трансформаторного устройства к сооруженному диодному мосту. Один контакт от устройства следует подсоединить к контакту плюс-минус на мосту, второй контакт аналогично подключается к такому же выводу. На данном этапе контакты плюс-плюс, а также минус-минус еще свободны.
Когда эти действия будут выполнены, вам потребуется конденсатор, на котором также есть полярность. Как правило, на таких устройствах отмечается только отрицательный контакт, соответственно, тот вывод, что не отмечен, будет положительным. Конденсаторный элемент следует подключить к диодам. К положительному контакту конденсатора подключается вывод плюс-плюс диодов, а к отрицательному нужно подключить минус-минус диодов.
Далее, вам потребуется два проводника, желательно, чтобы они имели разные цвета — один из них подключается к положительному выводу, а другой — к отрицательному. К примеру, на фото мы использовались красный проводник для соединения с положительным выводом (плюс-плюс) на диодном мосту, а синий — с отрицательным, то есть минус-минус. На положительном выходе имеется плюс от конденсаторного устройства, а на отрицательном — его минус.
На этом процедуру сборки можно считать завершенной. Теперь вам остается только измерить величину напряжения. Если рабочий параметр составит 16.3 вольт, то переживать не стоит, поскольку это нормальная величина для напряжения БП, работающего вхолостую. Когда на блок будет оказана нагрузка, он в итоге будет выдавать 12 вольт.

Фотогалерея «Самостоятельное изготовление БП»

1. Спайка из четырех диодов — мост 2. Подключение диодного моста к трансформаторной обмотке 3. Подключение конденсатора к образовавшейся цепи 4. На завершающем этапе подключаются провода

Пошаговая инструкция по подключению

Для подсоединения к магнитоле будем использовать готовый компьютерный блок, а не самодельный, перед эксплуатацией следует произвести диагностику его работоспособности. Сам БП следует извлечь из металлического корпуса и очистить от загрязнений, отдельно проверьте печатную плату, убедитесь в том, что контакты в ней целые. Если на плате имеются дефекты, то их надо будет удалить. Также внимательно осмотрите конденсаторы на выходных выпрямителях — они не должны быть вздутыми, также на них не должно быть разрывов засечки. При необходимости конденсаторные элементы подлежат замене путем перепайки.

Что потребуется?

Для правильного подключения автомобильной магнитолы к БП вам потребуются следующие устройства и материалы:

непосредственно сам БП от компьютера;
аудиосистема от машины;
проводники необходимого сечения;
также для проверки работоспособности вам понадобятся автомобильные динамики или колонки от обычной бытовой магнитолы.

Специалисты рекомендуют использовать качественные динамики, поскольку сам девайс оборудован четырехканальным выходом. Это позволяет подключить две передних и две задних колонки. Выбирая колонки следует оценить их параметр сопротивления — как правило, для автомобильной аудиосистемы используются динамики, в которых значение сопротивления составляет 4 Ом. Если вы думаете, что выбрав динамики с сопротивлением на 8 Ом, они буду работать громче, то вы ошибаетесь (видео снято каналом Упаковано в Китае).

Алгоритм действий

Итак, для подсоединения автомагнитолы к БП для подключения к сети 220 вольт нужно сделать следующее:

Для начала вам надо будет отрезать выход Din, через него аудиосистема подключается к бортовой сети транспортного средства. После этого надо будет зачистить все использующиеся проводники.
Затем подключается сама аудиосистема, для этой цели оптимальней всего использовать штекер для подключения жесткого диска ПК. В частности, речь идет о широких четырехконтактных проводах — красном, желтом и двух черных контактах.
Сам штекер надо будет отрезать, а контакты проводников подпаять к контактам аудиосистемы. Для полноценной эксплуатации блока питания надо будет также сделать соответствующий переходник. Для изготовления проводника надо будет желтый контакт подпаять к красному плюсу на самой автомагнитоле. А затем отрицательный черный выход от магнитолы надо будет подпаять к любому черному от использующегося блока питания.
Для того чтобы БП можно было запустить без материнской платы, вам также потребуется использовать разъем, с помощью которого он питает материнку. К этому штекеру подключается много проводов, среди которых есть выходы черного и зеленого цвета. Вам потребуются именно они, поскольку эти контакты контролируют запуск устройства. Для того чтобы обеспечить заземление, нужно будет замкнуть эти два контакта между собой.
После того, как БП будет запущен, на все проводники поступит напряжение — если контакты разомкнуть, то питание перестанет подаваться на устройством. То есть так вы сделали что-то наподобие перемычки для отключения.
В том случае, если в вашем БП используется переключатель, то саму перемычку можно не снимать, но тогда вам надо будет запаять контакты зеленого и черного цветов. Сам переключатель в данном случае будет использоваться для активации и деактивации питания.
Когда все эти шаги будут выполнены, вам надо будет соорудить акустическую системы из подготовленных ранее динамиков. Такие колонки (если вы используете автомобильные) обычно имеют небольшой вес, их можно установить в деревянный короб, предварительно соорудив в нем отверстия. Как вариант, для корпуса можно использовать прочный картон. После того, как колонки будут установлены внутрь, нужно будет подключить динамик к самой аудиосистеме.
После того, как все динамики будут подключены, можно попробовать включить полученную систему в бытовую сеть и проверить ее работоспособность. Если магнитола не работает или работает некорректно (слабая громкость, шумы в динамиках), то нужно проверить качество подключения всех контактов, проверить места пайки (видео опубликовано каналом Opck prod).

«Наглядное пособие по подключению БП»

Чтобы правильно выполнить все действия и не допустить ошибок при выполнении данной задачи, ознакомьтесь с наглядным пособием в ролике (видео снял Artem Yakovlev).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо! Оценить пользу статьи: Загрузка…

Как сделать блок питания для автомагнитолы и подключить магнитолу от компьютера своими руками?

Найти такой БП сегодня не проблема:

такие устройства есть в каждом персональном компьютере, можно извлечь оттуда;
на любом радиорынке или в тематическом магазине продаются подержанные БП, купить устройство можно фактически за копейки;
можно найти неисправный и самостоятельно отремонтировать его, разумеется, если у вас есть опыт и знания;
опять же, если у вас есть опыт в радиоэлектронике, то можно соорудить БП самостоятельно.

Как правило, в устройствах АТ отсутствует выходное напряжение, в частности, имеется в виду дежурный источник на 5 вольт. Когда устройство подключается к сети, на его выходы сразу же поступает 12-вольтное напряжение по желтому кабеля, 5-вольтное — по красному. Два отрицательных контакта — на 12 и 5 вольт — подаются на два черных провода.
Что касается АТХ, то в данном случае используется дежурный источник напряжения на 5 вольт, который будет функционировать постоянно, когда девайс подключен к бытовой сети. Но параметр выходного напряжения в нем появляться не будет до того момента, пока не замкнуться черный и зеленый контакты, расположенные на основном штекере. Если на этих контактах не будет перемычки, то на выходе сразу же образуется напряжение после того, как устройство подключится к сети 220 вольт.

Как самому изготовить фильтр для автомагнитолы

Фильтр для автомагнитолы сделать самому

Хотя мы уже живём в XXI веке, в то время когда наши космические корабли бороздят просторы вселенной, в нашем родном социуме до сих пор существует некая каста автовладельцев, в автомобилях которых отсутствует фильтр для питания автомагнитолы.

Их не смущает ни низкое качество звука издаваемого из динамиков их акустической системы, ни хрипы, ни гудения и не гул двигателя. Конечно же, все эти проблемы легко решаемы заменой старой автомагнитолы на более современную цифровую и многофункциональную имеющую процессорное управление, но, к сожалению, иногда и этот проверенный способ не помогает.

Поэтому в данной статье вашему вниманию представлена инструкция о том, как своими руками выявить и устранить лишние шумы автомобильной акустики.

Так как цена вопроса с заменой автомагнитолы на новую нас не устраивает, то я предлагаю найти причину посторонних шумов своими руками, старым проверенным способом – методом исключения. И что бы увеличить шансы на скорейшее выявление и устранение виновника помех советую начинать от большего к меньшему, а именно от головного устройства к периферии.

Достаём автомагнитолу из посадочного места (кстати, фон может пропасть уже при демонтаже головного устройства) и затем:

Попробуем отключить антенный штекер. Фонит? Идём дальше…;
Любым подходящим проводом(см.Провода для автомагнитолы: какие они бывают), минуя все соединения и разъёмы, прокладываем плюс и минус на головное устройство напрямую от аккумуляторной батареи;

Если шумы пропали, то это значит, что главным действующим лицом этого спектакля является плохой контакт питания (кстати, так же одним из симптомов плохого контакта являются шумы, возникающие при увеличении/уменьшении громкости).

Оба питающих провода устройства в целях защиты акустической схемы автомобиля должны быть в обязательном порядке оборудованы плавкими вставками.

При периодически возникающих посторонних шумах рекомендуется в схему питания автомагнитолы между положительной и отрицательной клеммой добавить конденсатор, который будет по существу работать как фильтр питания автомагнитолы, то есть сглаживать в цепи электропитания магнитолы колебания тока, стабилизировать её работу и исключать возможные звуковые помехи.

Совет! Как правило, положительная клемма обозначается как «А7» (жёлтый/красный провод), а отрицательная как «А8» (чёрный провод).

Кстати, данной доработкой мы убиваем двух зайцев – устраняем помехи и избавляемся ещё от одной проблемы, а именно от паузы, происходящей во время срабатывания стартера автомобиля, когда отключаются все потребители тока, и магнитола в том числе.
Итак, ставим больше ёмкостный конденсатор в цепь питания «головы», например 2200мкф – 16 вольт, в паре с диодом рассчитанным на тот же ток что и предохранитель автомагнитолы (например, к пяти амперному предохранителю подойдут как пятиамперные диоды КД 210 и КД 206, так и десятиамперные Д 214 и Д 215).

Внимание! Диод необходимо впаять именно на положительный провод, иначе при постановке автомобиля на сигнализацию необходимо будет выжидать некоторое время, пока не произойдёт разрядка конденсатора.

Всё это «дело» вываливаем на стол и спаиваем, как показано в схеме на фото:

Фильтр питания для автомагнитолы

Совет! Каждая автомагнитола имеет свою выдержку времени на загрузку носителя информации, а так же свои индивидуальные характеристики потребления тока. Поэтому возможно вам придётся самостоятельно подбирать для вашей автомагнитолы ёмкость конденсатора (чем больше ёмкость, тем дольше работа автомагнитолы в автономном режиме).

Если название фирмы производителя вашей автомагнитолы хоть немного похоже на бренд Pioneer, то можно попробовать проделать следующий фокус:

Попробовать пробросить «массу» на линейные выходы устройства, то есть на внешнюю «юбку» RCA – разъёма.

как своими руками сделать фильтр для автомагнитол

Дело в том, что при выходе из строя предохранителя линейных выходов именно на магнитолах данной марки устройство начинает ужасно «фонить» как на стоящем автомобиле, так и при работающем двигателе.

Внимание! Появление данной неисправности возможно при подключениях между блоками во время работы усилителя или же головного устройства, а так же при кратковременном коротком замыкании выходов усилителя.

Усилители звука

Итак:

Проверяем на предмет хорошего контакта RCA – разъём усилителя, при необходимости пропаиваем их;
Прокладываем, вместо отключённого провода «REMOTE», помимо всех разъёмов положительный провод на устройство от аккумуляторной батареи (12 Вольт);
Попробуем изменить местоположение «усилка», лучше всего вообще вынести его за пределы салона автомобиля (бывает, что сам бензонасос создаёт ощутимый фон во время своей работы);
Корпус усилителя не должен соприкасаться с «массой» автомобиля;

Кабели межблоков

«Хвостики» экранов (не земля!) должны быть надёжно закреплены на корпусе усилителя, а хвостик межблока на корпусе головного устройства;
Отключаем межблоки от автомагнитолы и усилителя звука(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер) и «прозваниваем» их на предмет плохого контакта, его обрыва, а так же на предмет короткого замыкания с кузовом автомобиля;
Пробуем менять их местоположение, прислушиваемся к фону и перекладываем по воздуху, желательно вне салона машины.

Проверяем кроссоверы так же методом перемещения в другое место с одновременным прослушиванием фона.

Акустическая система с проводами

«Прозваниваем» каждый провод на предмет короткого замыкания с салоном автомобиля.

Другие возможные причины

Итак:

Все точки заземления, во избежание возникновения эффекта «земляной петли» должны быть сведены в одной точке (объедините массу головного устройства с массой усилителей);
Устраните контакт абсолютно всех компонентов систем с кузовом/массой автомобиля;
Подчистите и подтяните клеммы аккумуляторной батареи (при контактном зажигании проверьте и прочистите контакты трамблёра);
Попробуйте временно поменять аккумуляторную батарею и элементы системы зажигания (свечи, высоковольтные провода, трамблёр).

Как вы уже поняли помехи можно «словить» от любого другого оборудования автомобиля будь то ксенон, парктроники, свечи и высоковольтные провода системы зажигания. То есть, все системы запитанные от бортовой системы автомобиля, так или иначе «фонят».

И чтобы исключить их влияние на качество воспроизводимого звука вам просто необходимо установить в электрическую схему подключения фильтр(см.Фильтр от помех для автомагнитолы: как изготовить) для питания автомагнитолы.

Ну а так как и мы не лыком шиты, то простыми рекомендациями данная инструкция заканчиваться, как вы поняли не может, поэтому предлагаю вам сделать фильтр питания для автомагнитолы своими руками.

Самодельный фильтр питания

Предлагаю вашему вниманию два очень простых, но надёжных способа о том, как сделать самому фильтр питания для автомагнитолы. Главным преимуществом представленных самодельных девайсов является их цена и простота изготовления, которая ни в коей мере не избавляет вас от личной ответственности за возможные последствия подключений самодельных фильтров питания.

Способ первый

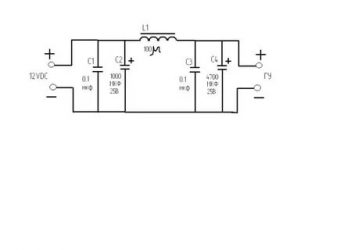

Данная схема представляет собой четыре конденсатора и катушку:

Фильтр для автомагнитолы сделать самому

Ёмкости конденсаторов взяты на 4700 и 1000 мкф (обязательно шунтируем их по 0,1 мкф);
Катушка с индуктивностью в 100 микрогенри имеет обмотку на ферритовом кольце из эмальпровода с сечением в 0,9 .

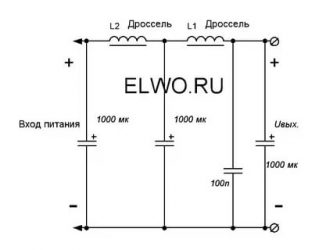

Фильтр для автомагнитол

Преимуществом данной схемы является то, что в ней каждый элемент играет роль своеобразного фильтра: электролитические ёмкости сглаживают различные помехи и пульсации, а шунтирующие «кондеры» устраняют высокочастотные наводки.

Совет! Токопроводящие дорожки на «печатке» желательно залудить толстым слоем.

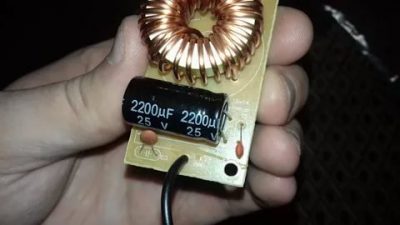

Фильтр питания автомагнитолы

Второй способ

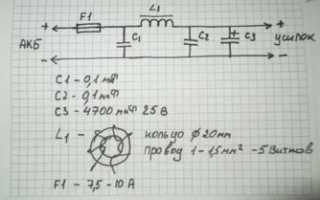

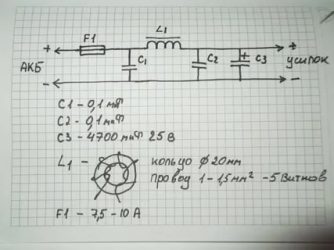

Схема этого простого LC – фильтра также состоит из катушки с конденсаторами, правда с добавлением защиты от переполюсовки (диодом) и предохранителем.

Фильтр для питания автомагнитолы

Перед сборкой схемы нам необходимо изготовить дроссель, который состоять будет состоять так же из ферритового кольца и намотанной на него обмотки в виде 10…15 витков провода с сечением в 1…1,5 миллиметра (для удобства можно использовать три жилы провода с сечением в 0,5 миллиметров каждая).

Совет! Вместо ферритового кольца можно использовать кольцо из порошкового железа, которое применяется в компьютерных блоках питания (кольцо белого или желтого цвета).

Преимущество именно этой схемы состоит в том, что она работает с очень широким диапазоном номинальных значений включённых в неё компонентов. Ёмкость конденсаторов не критична и варьируется от 1000 до 4700 мкФ (чем больше, тем лучше), а также возможно использование электролитов с напряжениями от 16 до 100 Вольт (большее напряжение не имеет смысла).
На этом инструкция о том, как фильтр для автомагнитолы сделать самому подошла к концу, надеюсь, она вам пригодится и по праву займёт свою нишу в вашей личной копилке полезных советов.

Григорий Романчук
Распечатать

Блок питания для автомагнитолы из компьютерного БП

Секреты ремонта автомагнитол

тема уже озвучена в заголовке, поэтому перейдём сразу к делу. Итак, что нам понадобится? Во-первых, рабочая автомагнитола или автомобильный CD/MP3-ресивер. У меня на руках оказался автомобильный CD/MP3-ресивер Panasonic CQ-DFX883N.

Во-вторых, компьютерный блок питания формата AT или ATX. Сейчас полно компьютерного железа от старых ПК, в том числе и блоков питания.

Где его можно найти бесплатно или за минимальные деньги?

Вытащить из своего старого ПК, который пылится в чулане;
Купить за копейки на «барахолке» — такие 100% есть на любом радиорынке;
Починить и довести до ума неисправный компьютерный БП.

Для своей затеи я купил «бэушный» блок питания как раз на «барахолке».

Прежде чем подключать компьютерный БП к автомагнитоле – нужно его проверить и, если надо, довести до рабочего состояния. Об этом чуть позже, а пока о том, как подключить автомагнитолу к компьютерному БП.

Подключение автомагнитолы к компьютерному БП

У компьютерного блока питания (БП) есть здоровый жгут с выходными разъёмами. Провода чёрного цвета – это минус или общий провод. По жёлтым подаётся напряжение +12V. Остальные провода нам будут не нужны – их использовать не будем. Так вот нам нужно от блока питания взять всего-навсего 12V. Для этого берём любой из разъёмов MOLEX или Floppy-разъём. Далее откусываем от него жёлтый провод (+12V) и чёрный провод – минусовой. Затем подключаем эти провода к питающим проводам автомагнитолы.

Стоит отметить, что выходной канал на +12V достаточно мощный и может «отдать» в нагрузку ток в 8-10 ампер (при мощности БП 200 — 300 Вт.), что, собственно, нам и нужно. Обычно, максимальный ток, потребляемый автомобильным CD/MP3-ресивером составляет 10-15 ампер. Но это максимум!

Кроме этого нужно провести лёгкую доработку, если у вас блок питания формата ATX. Об этом расскажу чуть позднее.

У автомагнитолы имеется 3 провода, к которым подключается питание (напряжение +12V) от штатной электросети автомобиля. Чёрный провод – это минус (по другому — общий провод, «земля», Ground). Жёлтый провод – это +12V (маркируется как Battery). Это основные провода для подключения питания к автомагнитоле.

Но даже если подключить эти провода к аккумулятору или БП, автомагнитолу мы не включим – она будет в дежурном («спящем») режиме.

Поэтому ищем красный провод (маркируется ACC) у автомагнитолы и скручиваем его вместе с жёлтым проводом +12V. Штатно красный провод подключается к замку зажигания авто.

Как только водитель замыкает ключом зажигания электрическую цепь, автомагнитола автоматически переходит из спящего режима в рабочий – включается подсветка дисплея автомагнитолы. При этом красный провод через замок зажигания закорачивается на плюс +12V. Мы же это делаем, принудительно соединяя жёлтый (+12V) и красный провод.

При этом автомагнитола будет включатся сразу же при подаче напряжения.

Отличие компьютерных блоков питания формата AT от ATX

Компьютерные блоки формата AT не имеют дежурного блока питания +5 (Standby) и выходных напряжений 3,3V. Поэтому при включении такого блока на его выходах +12V, +5V, -12V, -5V напряжение появляется сразу.

У блоков питания формата ATX есть дежурный источник питания на +5VSB (Standby). Он работает всегда, пока блок питания подключен к сети 220V. Чтобы на выходных каналах появились напряжения +12V, -12V, +5V, -5V, +3,3V нужно на главном выходном разъёме замкнуть зелёный и чёрный провод.

Если вы хотите, чтобы выходные напряжения появлялись сразу после включения БП, то можно установить перемычку между зелёным (Power ON) и чёрным проводом. При этом блок питания будет выходить из «спящего» режима сразу после подачи на него напряжения сети 220V.

Восстановление компьютерного блока питания

Для начала пробуем включить блок питания. В большинстве случае бывшие в употреблении (б/у или «бэушные») блоки питания от ПК, как правило, рабочие, но имеют некоторые дефекты (отсутствие некоторых выходных напряжений, пониженное напряжение на одном из каналов +12, -12, +5, -5 вольт и т.п.). Даже если блок питания запустился – при этом начнёт крутить вентилятор – стоит вскрыть корпус блока питания, выгрести из него всю пыль, открутить печатную плату и осмотреть контакты на предмет непропая. Если нужно — исправить дефекты.

Перед проведением любых работ необходимо отключать блок питания от сети 220V. Также после этого не помешает принудительно разрядить высоковольтные электролитические конденсаторы входного выпрямителя (220-470 мкФ. * 250V). Сделать это можно подключив на несколько секунд резистор на 100-200 кОм параллельно контактам конденсатора. Естественно, держать пальцами резистор не стоит — иначе можно получить лёгкий удар током.

Эта операция необходима потому, что остаточный электрический заряд конденсаторов опасен (в рабочем режиме на них 200V!). При случайном касании выводов конденсаторов можно получить лёгкий электрический удар. Явление весьма неприятное.

Особое внимание стоит обратить на состояние электролитических конденсаторов выходных выпрямителей. Если они вздуты, имеют разрыв засечки, то их нужно заменить новыми.

Более подробно об устройстве компьютерных блоков питания формата AT рассказано здесь.

Чтобы блок питания выглядел более солидно можно покрасить его аэрозольной краской-спреем (продаётся в любом магазине автозапчастей).

» Секреты ремонта автомагнитол » Текущая страница

Также Вам будет интересно узнать:
