Зажигание CDI: принцип работы

Автомобили 23 июля 2017

Зажигание CDI — особая электронная система, которая была прозвана конденсаторным зажиганием. Поскольку коммутационные функции в узле выполняет тиристор, то такую систему также нередко называют тиристорной.

История создания

Принцип работы данной системы строится на использовании разряда конденсатора. В отличие от контактной системы, в зажигании CDI не используется принцип прерывания. Несмотря на это, контактная электроника обладает конденсатором, основная задача которого — устранение помех и увеличение интенсивности образования искр на контактах.

Отдельные элементы системы зажигания CDI предназначаются для накопления электроэнергии. Впервые такие устройства были созданы более пятидесяти лет назад. В 70-х годах двигатели роторно-поршневого типа стали комплектоваться мощными конденсаторами и устанавливаться на транспортные средства. Такой тип зажигания во многом схож с системами накопления электроэнергии, но при этом обладает и своими особенностями.

Как работает зажигание CDI?

Принцип работы системы строится на использовании постоянного тока, неспособного преодолевать первичную обмотку катушки. К катушке подключён заряженный конденсатор, в котором и накапливается весь постоянный ток. В большинстве случаев в подобной электронной схеме довольно высокое напряжение, достигающее нескольких сотен Вольт.

Конструкция

Электронное зажигание CDI состоит из различных деталей, среди которых обязательно имеется преобразователь напряжения, действие которого направлено на зарядку накопительных конденсаторов, сами накопительные конденсаторы, электроключ и катушка. В качестве электроключа могут использоваться как транзисторы, так и тиристоры.

Недостатки системы зажигания конденсаторным разрядом

Устанавливаемое на автомобили и скутеры зажигание CDI обладает несколькими недостатками. К примеру, создатели слишком усложнили его конструкцию. Вторым минусом можно назвать короткий по длительности уровень импульса.

Достоинства системы CDI

Конденсаторное зажигание обладает и своими преимуществами, в числе которых — крутой фронт высоковольтных импульсов. Данная характеристика особенно важна в тех случаях, когда проводится установка CDI зажигания на «ИЖ» и прочие марки отечественных мотоциклов. Свечи такого транспорта зачастую заливаются большим количеством топлива из-за неправильно настроенных карбюраторов.

Для функционирования тиристорного зажигания не требуется использования дополнительных источников, генерирующих ток. Такие источники, к примеру аккумуляторная батарея, требуются только для завода мотоцикла при помощи кик-стартёра или электростартёра.

Система зажигания CDI пользуется немалой популярностью и зачастую устанавливается на скутеры, бензопилы и мотоциклы иностранных брендов. Для отечественного мотопрома её почти не использовали. Несмотря на это, можно встретить зажигание CDI на «Яве», автомобилях марок ГАЗ и ЗИЛ.

Принцип работы электронного зажигания

Диагностика системы зажигания CDI очень простая, как и принцип её работы. Состоит она из нескольких основных деталей:

• Выпрямительный диод.
• Заряжаемый конденсатор.
• Катушка зажигания.
• Коммутирующий тиристор.

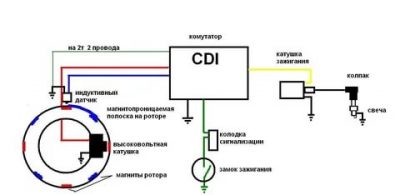

Схема системы может варьироваться. Принцип работы строится на зарядке через выпрямительный диод конденсатора и его последующем разряде на повышающий трансформатор посредством тиристора. На выходе трансформатора образуется напряжение в несколько килоВольт, что приводит к тому, что между электродами свечи зажигания пробивает воздушное пространство.

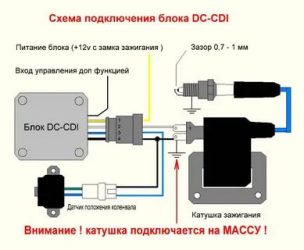

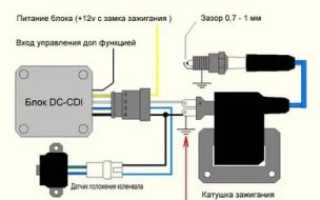

Весь механизм, установленный на двигателе, заставить функционировать на практике несколько сложнее. Двухкатушечная конструкция зажигания CDI — классическая схема, которая впервые была использована на мопедах «Бабетта». Одна из катушек — низковольтная — отвечает за управление тиристором, вторая, высоковольтная, является заряжающей. При помощи одного провода обе катушки подключаются на массу. Ко входу 1 подводится выход заряжающей катушки, ко входу 2 — выход датчика тиристора. Свечи зажигания подключаются к выходу 3.

Искра современными системами подаётся при достижении порядка 80 вольт на входе 1, в то время как оптимальным напряжением считается 250 вольт.

Разновидности схемы CDI

В качестве датчиков тиристорного зажигания может использоваться датчик Холла, катушка или оптрон. К примеру, в скутерах «Сузуки» используется схема CDI с минимальным количеством элементов: открытие тиристора в ней осуществляется снимаемой с заряжающейся катушки второй полуволной напряжения, в то время как первая полуволна заряжает конденсатор через диод.

Принцип работы системы зажигания

Зажигание с прерывателем, установленное на двигателе, не комплектуется катушкой, которую можно было бы использовать в качестве заряжающей. В большинстве случаев на таких моторах устанавливают повышающие трансформаторы, которые поднимают до необходимого уровня напряжение низковольтной катушки.

Авиамодельные двигатели не комплектуются магнитом-ротором, поскольку требуется максимальная экономия как габаритов, так и веса агрегата. Нередко на вал двигателя крепят небольшой магнит, рядом с которым размещают датчик Холла. Преобразователь напряжения, повышающий 3–9 В батарейки до 250 В, заряжает конденсатор.

Снятие обеих полуволн с катушки возможно только при использовании диодного моста вместо диода. Соответственно, это позволит увеличить ёмкость конденсатора, что приведёт к усилению искры.

Настройка угла опережения зажигания

Настройка зажигания осуществляется с целью получения в определённый момент времени искры. В случае с неподвижными катушками статора магнит-ротор проворачивается в необходимое положение относительно цапфы коленвала. Шпоночные пазы перепиливаются в тех схемах, где ротор крепится к шпонке.

В системах с датчиками корректируется их положение.

Угол опережения зажигания приводится в справочных данных о двигателе. Самым точным способом определения УОЗ является использование автомобильного стробоскопа. Искрообразование происходит в определённом положении ротора, которое отмечается на статоре и роторе. К высоковольтному проводу катушки зажигания крепится провод с зажимом от включённого стробоскопа. После этого заводится двигатель, и метки подсвечиваются стробоскопом. Положение датчика меняется до тех пор, пока все метки не совпадут друг с другом.

Неисправности системы

Катушки системы зажигания CDI крайне редко выходят из строя, несмотря на расхожее мнение. Основные неполадки связаны со сгоранием обмоток, повреждением корпуса либо внутренними обрывами и замыканиями проводов.

Единственная возможность вывести катушку из строя — запустить двигатель без подключения к нему массы. В таком случае пусковой ток проходит на стартер через катушку, которая не выдерживает и лопается.

Диагностика системы зажигания

Проверка исправности системы CDI — довольно простая процедура, с которой может справиться каждый авто- или мотовладелец. Вся процедура диагностики состоит из замера напряжения подаваемого на катушку питания, проверки массы, подведённой к двигателю, катушке и коммутатору, и проверки целостности проводки, подводящей к потребителям системы ток.

Появление искры на свече двигателя напрямую зависит от того, поступает ли на катушку с коммутатора питание или нет. Ни один электрический потребитель не сможет работать без должного питания. Проверка в зависимости от полученного результата либо продолжается, либо заканчивается.

Итоги

1. Отсутствие искры при поступающем на катушку питании требует проверки высоковольтной цепи и массы.
2. Если высоковольтная цепь и масса полностью исправны, то проблемы, вероятнее всего, с самой катушкой.
3. При отсутствии напряжения на клеммах катушки проводятся его замеры на коммутаторе.
4. При наличии на клеммах коммутатора напряжения и его отсутствии на клеммах катушки причина, вероятнее всего, в том, что на катушке отсутствует масса либо провод, объединяющий катушку и коммутатор, оборван — обрыв необходимо отыскать и устранить.
5. Отсутствие напряжения на коммутаторе говорит о неисправностях генератора, самого коммутатора либо индукционного датчика генератора.

Методика проверки катушки системы зажигания CDI может применяться не только для мототранспорта, но и для любых других транспортных средств.

Процесс диагностики несложен и заключается в пошаговой проверке всех деталей системы зажигания с определением конкретных причин неполадок. Отыскать их довольно просто при наличии необходимых знаний о строении и принципе работы зажигания CDI.

Источник: .ru

Система зажигания автомобиля

Любой транспорт имеет важный элемент эксплуатации. Систему, позволяющую запускать его в любой удобный для хозяина момент времени без особых усилий. В машинах такая система называется система зажигания и именно о ней пойдет речь.

Зажигание — это часть полной схемы электроники в транспорте оно имеет устройство, позволяющие создать искру, в мгновение пуска движка. Для его прерывания происходит использование трамблера.

Оно служит как воспламенитель топлива. Устройство работает благодаря передаче энергии горения. По методу использования, оно разделяется на контактное, бесконтактное и электронное. Есть вариант применения и газотурбинных систем.

Все типы запуска подразумевают присутствие одних и тех же блоков (питание, выключатель, зарядка, накопитель, распределитель, провода, свечи)

Современная машина заводится разными способами, но большинство производителей уходят от механического зажигания, позволяющего контролировать запуск своими руками, превращая систему в электронного монстра, интегрированного в автомобиль.

Две системы механического зажигания чаще используют на более старых машинах, без установленных cdi или «Совек».

Зажигание контактного типа

Машина нуждается в энергии. Она создается из аккумулятора в паре с генератором, создающие ток от 12 до 14 вольт и используемые на поддержание работы того же трамблера.

На свечи, чтобы создать искру промеж двумя электродами, нужно перекинуть ток высокого напряжения от восемнадцати до тридцати тысяч вольт. Следовательно, устройство создает цепочку низкого и высокого напряжения, к примеру, как в системе «Совек».

Контактная система зажигания состоит из блоков, энергию которых можно увеличивать для трамблера, до того момента пока её не будет хватать для запуска.

Схема 1. Катушка зажиганияСхема 1. Катушка зажигания

С катушки ток подаётся на главный контакт распределителя, а с него на ротор, пластина которого вращается. Сквозь воздушный клапан маленького размера передается на боковины корпуса и по проводам отправляется в свечи.

Для четырёхцилиндровых двигателей это расположение 1-3-4-2. Именно в таком положении зажигается топливо в движке. Цифры обозначают номер цилиндра. Это обеспечивает равную загрузку на вал.

В тот миг, когда поршень еще не дошел до верней точки в конце такта сжатия, на свечу отправляется напряжение, примерно на 4-6 градусов. Это измерение трамблера, этот миг и является определением угла зажигания в любой схеме, как «Совек», так и cdi. Прерыватель обладает двумя контактами. Мобильный контакт придавлен к немобильной пружинке и когда кулачок вдавливает молоточек мобильного контакта, происходит разжатие контактов трамблера.

Конденсатор подсоединён параллельно контактам внутри трамблера. Если он разрывается с контактом, то идёт процесс разрядки. Магнитное поле моментально пропадает, когда в цепи низкого напряжения образуется обратный ток. Использование трамблера на подобии системы «Совек» и cdi. Уничтожая разряд, конденсатор устраняет искрение между контактами трамблера. Прерыватель соединен контактами под обшивкой, в просторечие могут называться прерыватель или трамблёр. У них есть генератор при коленчатом валу. От свечей перераспределяется ток как в системе cdi.

Мощность движка определяется за счёт накопившихся газов, давящих на поршневую систему, даёт обгон момента зажигания. Подгон и корректировка начального угла осуществляется изменением в пространстве прерывателя с предпочтительным временем размыкания cdi. Смена режима работы движка влияет на процессы сгорания топливной смеси, они могут видоизменяться. Подстройка угла опережения происходит постоянно. Это контролируют

регуляторы, стоящие в системе запуска cdi. Перемещение коленвала гарантирует появление искры в головках свеч, это влияет на регулировку центробежным регулятором.

Регулятор обгоняющий зажигание cdi является конструкцией в которой есть два плоских грузика, закрепленных на стабильной пластинке, жёстко прикрепленной валику привода. Втулка прерывателя прикрепляется к мобильному элементу, отверстия соединяют с грузиками. Пластинка поворачивается вместе с грузом прерывателя.

Чем больше движений, совершаемых движущимся валиком, тем больше скорость перемещения валика прерывателя. Из-за взаимодействия силы движения, грузик, отходит в другое место и использует свои силы для перемещения пробки от валика. Грузик движется по часовой стрелке, по пути грузов.

Контакт, размыкается быстрее и угол ускользания в разы уменьшается.

Регулятор угла обгоняет зажигание создавая момент искры на свече необходимый при разной нагрузке на движок. Если такт вращения вала движка одинаков, педаль газа и заслонка дросселя не будут одинаковыми. Из-за этого в цилиндре появится бензин разного состояния, что изменит скорость его выгорания. Корпус регулятора, представляет собой две диафрагмы, разъединенные между собой. Первый, взаимодействует задвижкой, сквозь трубочку, а второй имеет выход к воздушному потоку. В связи с тем, что давление в трубке взаимодействует с нестационарным элементом, с закрепленном на ней прерывателем

Схема 4. Вакуумный распределитель угла

Чем больше угол дроссельной заслонки, тем меньше разряжение под ней.

Провода помогают току попасть к свечам через провода от накопителя. Системы зажигания автомобиля бывают следующих типов:

1. система зажигания карбюраторного двигателя
2. контактно транзисторная система зажигания
3. система зажигания инжекторного двигателя
4. классическая система зажигания
5. контактная система зажигания
6. плазменное зажигание
7. контактное зажигание
8. кулачковое зажигание
9. зажигание на дизеле
10. зажигание «Саруман»
11. зажигание «Сонар»

Система бесконтактного завода

Бензин начинает гореть за счёт усиления передаваемой энергии, в итоге это приводит к особым плюсам бесконтактного завода. Так же она поднимает постоянство эффективного использования двигателя в любом его действии, тем самым делая его наиболее экономичным.

Отличия в проводах высокого напряжения у бесконтактных и контактных систем отсутствуют. Замена лишь произведена в сети пониженного напряжения, где контактный прерыватель подменен на бесконтактный датчик.

Бесконтактное включает в себя: Датчик бесконтактного воздействия, распределительный датчик, свечи, коммуникатор, катушка, блок монтажного элемента, реле, выключатель

Блок монтажного элемента не самодельное устройство, оно перемещается между катушкой и стартёром за счёт использования зажигания тока от батареи. Ток в обмотке воспроизводится путем замирания тока на катушке, в свою очередь это получается, когда датчика импульсов двигателя передает сигнал на транзисторный коммутатор. Подача тока идёт на накопитель напряжения, а после уже на распределитель.

Электронная система

Она считается микропроцессорной, в отличие от газотурбинных систем. В её ответственности процессы завода двс и поджога бензина внутри цилиндров либо газотурбинных двигателях, так как она включена во всю систему управления зажиганием. Сложно недооценить её эффективность. При этом работает оно по двум направлениям:

1. Прямое – с катушек на свечи.
2. Электронное – на свечи сквозь распределитель даётся напряжения.

Система прямого электронного зажигания подразумевает использование индивидуальных или сдвоенных катушек, по-другому, она называется контактно транзисторная система зажигания. Управление накопителем энергии происходит за счёт того, что электронный блок считывает информацию и в конце

изменяет параметры коммуникатора. Блок управления подразумевает автоматизированную регулировку ускорения зажигания, что не подразумевает самодельное вмешательство. В микропроцессорных системах, коммутатор, можно назвать «зажигатель». Системы прямого электронного зажигания могут быть разделены два вида: независимое и синхронное.

Эффективность двс при использовании воспламенения топлива осуществляется для одного цилиндра, в отличие от газотурбинных, а управление катушкой происходит независимо. Синхронное зажигание подразумевает работу одной катушки для двух цилиндров. Общая катушка применяется для зажигания с распределителем, в отличие от неё плазменное зажигание имеет другой способ розжига бензина.

Плазменное зажигание использует более мощную искру.

Двс, при внедрении новейших систем самые прочные составляющие, поэтому старая технология vape существенно изменилась, став надежнее, чем в газотурбинных. Ушёл в прошлое контактный прерыватель vape. Всё это благодаря вводу микропроцессорной системы.

Одной из новинок стали блоки типа «Сонар», они позволили осовременить автомобили прошлых лет с классической контактной системой зажигания, но не газотурбинных системах. В отличие от той же «Совек», контактная система зажигания имеет более простую схему. Контактное зажигание происходит за счет прямого воздействия.

Система tci-батарейная система зажигания. «Сонар» содержит инфракрасный датчик и коммутатор системы зажигания, всё нужно установить под крышку трамблера. Можно использовать тиристорные регуляторы мощности. Тиристорное управление позволяет задержать включение. Использование трамблера, прерывателя-распределителя зажигания необходимо и в других системах, например tci, vape, двс, газотурбинных и cdi. Системы tci, cdi и vape используют для мототехники, а двс и «Совек» для разных видов транспорта, но не там, где есть газотурбинных система.

  Наравне с «Сонар» идут системы «Саруман» и «Совек», их можно применить для обновления штатных систем зажигания на мотоциклах. «Совек» не требует специального профессионализма в установке, достаточно использовать подручное самодельное оборудование. Эффективность бесконтактной микропроцессорной системы очень значима и действительно ощутима. В процессе использования vape, она, безусловно, качественна и нет необходимости в дополнительном обслуживании. Самые последние технологии компонентов систем зажигания представляют не малый выбор, более двадцати вариантов.

В таком разнообразии они отвечают качеству, надежности и современности, это не сделанные своими руками запчасти.

Сегодня всё чаще применяют tci или cdi, однако и старая проверенная двс, «Совек» и vape, так же используются.
