Регулировка карбюратора на скутере 4т 50 куб

Настройка карбюратора на скутере

Сегодня скутеры более совершенны, чем раньше. Основное направление их модернизации связано с карбюратором, который выполняет очень важную функцию. Он в ответе за большой расход топлива, затрудненный пуск мотора, провалы в работе и т.д. Карбюратор на скутер часто нуждается в регулировке. Эта статья о том, как его настроить.

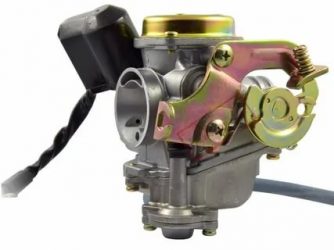

Карбюратор

Это один из самых важных узлов скутера. Без грамотно настроенного карбюратора далеко не уедешь. Поэтому очень важно знать, где находится этот элемент, как его настроить, как чистить карбюратор. Но для начала разберемся в том, из чего состоит карбюратор скутера.

Трубка

часть карбюратора — трубка Вентури.

• Характерная черта трубки — разный диаметр. Трубка сужается к своему центру, а потом вновь расширяется;
• Поток воздуха проходит через нее в наиболее узком месте, за счет чего создается низкое давление;
• Давление потока выравнивается, как только движение продолжается и диаметр трубки увеличивается;
• Если в середине этой самой трубки поместить наполненную бензином трубку поменьше, то, направляясь в зону низкого давления, топливо начнет покидать маленькую трубку, распыляться и улетучиваться, входя в контакт с потоком воздуха внутри большой трубки.

Заслонка с иглой

Такой принцип работы для моторчика скутера вполне оправдан. Хотя в этом случае необходима обязательная регулировка поступающей смеси в камеру сгорания, осуществляющаяся с помощью нажатия на педаль акселератора. Специальная ограничительная заслонка устанавливается прямо в центре трубки Вентури. Она регулирует объем поступающего воздуха.

На такой заслонке должна быть установлена игла, определяющая количество поступающего топлива. Когда водитель нажимает на педаль акселератора, заслонка приводится в действие и одновременно с этим поднимается игла. За счет этого поступает необходимое количество смеси.

Поплавковая камера

Поплавковая камера предназначена для постоянного поддерживания уровня бензина в трубочке. Работает она довольно просто:

• После того, как спадает уровень, поплавок смещается в нижнюю часть камеры и открывает клапан, через который внутрь поступает топливо;
• После наполнения необходимого уровня поплавок поднимается, закрывая клапан.

По такому же принципу работает бачок унитаза.

Система холостого хода

Система, находящаяся в карбюраторе и отвечающая за холостой ход. Работает она не только на холостых, но и на малых оборотах. В первом случае топливо подается по другому каналу карбюратора, находящемуся за ограничителем.

Эта система состоит из множества компонентов:

• Винт системы или винт качества смеси отвечает за объем воздуха, проходящего сквозь систему. Когда водитель закручивает его, количество воздуха, идущего в систему, уменьшается, и смесь становится богаче (в ней становится больше бензина). И наоборот, для того, чтобы смесь стала беднее, винт откручивается.
• Специальный канал, через который топливо идет из карбюратора. Особый клапан перекрывает канал, как только открывается дроссельная заслонка карбюратора. Этот клапан очень важен, поскольку именно он не допускает отрицательного влияния системы на работу силового агрегата скутера на высоких оборотах.
• Жиклер, отвечающий за настройку.

Система холостого хода ? наиболее уязвимая часть любого карбюратора. Чаще всего причиной неисправности становятся жиклеры с мелким сечением, которые легко и быстро засоряются.

Мембрана, отключающая систему, со временем может износиться и уже не сможет удерживать клапан в закрытом состоянии. Подача топлива нарушается, что приводит к серьезным и очевидным последствиям.

Сам клапан тоже может потерять герметичность, для поддерживания которой между крышкой мембраны и корпусом карбюратора есть резиновое кольцо. Если герметичность будет нарушена, нарушится, во впускной коллектор будет проходить воздух, обедняя топливную смесь.

В карбюраторе есть и другие элементы:

• Пусковой обогатитель;
• Золотник;
• Ускорительный насос.

 Регулировка

Карбюратор скутера может располагаться в разных местах. Это зависит, в первую очередь, от марки скутера. К примеру, у Хонда Дио-35 этот элемент находится с левой стороны, ближе к заднему колесу. К нему ведут тросик газа и топливный шланг. Все хорошо видно и искать карбюратор долго не придется.

Настройка карбюратора скутера нужна в следующих случаях:

• Двигатель не запускается или на это уходит много времени;
• Техника теряет прежнюю динамику и разгон;
• При нестабильном холостом ходе;
• При завышенных оборотах мотора скутера;
• При увеличившемся расходе топлива;
• При появлении черного дыма из глушителя.

Регулировка должна производиться при прогретом двигателе. Но до ее начала рекомендуется промыть и хорошенько прочистить карбюратор. В первую очередь производится регулировка ХХ, затем регулировка качества смеси и настройка уровня топлива.

Регулировка холостого хода проводится с помощью винта. Такая регулировка будет кстати, если скутер долгое время стоит без работы. После нее карбюратор как бы обретет новую жизнь.

• Если нужно увеличить обороты, винт надо закрутить.
• Чтобы уменьшить обороты — открутить.

Напоминаем, что регулировка проводится после прогрева мотора в течение не менее чем десяти минут!

Регулировка качества смеси

Регулировка качества смеси также очень важна. Рекомендуется всегда настраивать ее в соответствии с заводскими пропорциями. Если смесь будет слишком бедной, скутер часто будет перегреваться, терять мощность и динамику. Напротив, если смесь будет слишком обогащенной, то увеличится расход топлива, в камере чаще будет накапливаться нагар.

Этот параметр регулируется с помощью специального винта или же перемещения иглы в дроссельной заслонке. Часто регулировка осуществляется вторым способом, поскольку винт, отвечающий за этот параметр, может быть испорчен или просто отсутствовать в этой модели.

Принцип тот же:

• По часовой стрелке ? смесь обогащается.
• Против часовой ? обедняется.

В случае с иглой:

• Игла поднимается ? обогащается.
• Игла опускается ? обедняется.

Наиболее ощутимых результатов можно добиться, если комбинировать эти два способа регулировки.

Опять же, перед проведением регулировки мотор скутера нужно прогреть в течение нескольких минут, а карбюратор должен быть чистым изнутри.

Качество смеси правильно отрегулировано в следующих случаях:

• Скутер начал разгоняться плавно;
• Во время езды не наблюдается никаких провалов в работе двигателя;
• Нет никаких рывков;

Как узнать степень обогащения смеси по свече

• Если свеча зажигания скутера черная и на ней много нагара ? смесь слишком обогащена.
• Если свеча скутера белого цвета и будто совершенно новая ? смесь слишком обеднена.

Настройка уровня

Регулировка уровня топлива проводится после проверки. В самой нижней части карбюратора скутера находится прозрачная трубка, по которой и можно определить уровень.

• Откручиваем сливочный винт;
• Поднимаем трубку вверх;
• Проверяем уровень;
• Если уровень чуть ниже бордюра крышки карбюратора, все нормально.
• Если нет, то проводится настройка:
  • Крышка снимается;
  • Усик иглы, выполняющей роль запорного механизма, загибается.  Этот вид настройки необходимо проводить в очень маленьких диапазонах.

Еще раз напомним, что во время регулировки карбюратор должен быть чистым. Необходимо заливать только топливо с рекомендуемым производителем октановым числом, а жиклеры и другие детали должны быть штатными, а не самодельными или снятыми с карбюратора другого скутера.

Скутер: регулируем карбюратор своими руками — Авто Мото Спец

Одним из главных узлов в механизме подачи топливной смеси в таком транспортном средстве, как скутер, является карбюратор. Перед тем, как перейти непосредственно к описанию процесса регулировки, давайте поговорим о том, зачем он вообще нужен.

Карбюратор — устройство, которое обеспечивает образование и подачу топливной смеси (состоящей из воздуха, бензина и масла) непосредственно в двигатель

Каково, собственно, назначение карбюратора? Если в двух словах, то это устройство, которое обеспечивает образование и подачу топливной смеси (состоящей из воздуха, бензина и масла) непосредственно в двигатель. То есть, от него зависит качество этой смеси и, соответственно, мощность, которую выдает силовой агрегат.

В скутерах, как правило, применяются карбюраторы, тип которых называется «поплавковый». Основной элемент — трубка Вентури, в которой размещена заслонка, регулирующая количество воздуха, подающегося в смесь, а также игла, которая обеспечивает подачу бензина. Выкручивая ручку газа, мы, тем самым, открываем заслонку и поднимаем иглу, увеличивая количество воздушно-топливной смеси, поступающей в двигатель.

Естественно, движения заслонки и иглы должны быть четко синхронизированы для обеспечения ее (смеси) однородности. Обеспечивать постоянное присутствие бензина в трубке призвана поплавковая камера. Принцип ее работы основан на том, что, когда уровень горючего падает, поплавок опускается и открывает канал для подачи бензина в трубку. По ее заполнении поплавок поднимается и закрывает клапан, прекращая, тем самым, поступление горючего.

Если у скутера падает мощность двигателя, невозможно завести мотор или глохнет двигатель — это признаки поломки карбюратора

Признаками того, что карбюратор неисправен, могут быть:

1. Падение мощности двигателя
2. Невозможность завести мотор
3. Глохнет двигатель.

Еще один способ оценки качества работы карбюратора (точнее, корректности его работы) заключается в следующем — выкрутите свечу и посмотрите на ее цвет. Если она белая — значит топливная смесь бедная, то есть в ней слишком много воздуха, а если свечи имеют черный оттенок, значит карбюратор «льет» слишком много горючего. При любом из этих вариантов ясно одно — он нуждается в регулировке.

Необходимо отметить, что, глобально, процесс этот не зависит от тактности двигателя, соответственно ответ на вопрос как правильно отрегулировать карбюратор на китайском скутере 4т и как правильно настроить карбюратор на скутере 2т, будет одинаковым. Давайте теперь перейдем к описанию последовательности действий.

Как отрегулировать карбюратор на скутере

Эту процедуру условно можно поделить на две части — регулировка холостого хода и регулировка качества смеси карбюратора. Однако для начала, карбюратор необходимо снять и прочистить.

Воспользуйтесь инструкцией к вашему транспортному средству, чтобы произвести демонтаж правильно. Тщательно прочистите все его каналы, а также жиклеры. Выкрутите свечу зажигания — даже если она не имеет визуальных недостатков, описанных выше, лучше ее заменить. Благо, цена их, как правило, не высока. На игле, дозирующей подачу горючего, найдите стопорное кольцо и установите его в средний паз. После всех этих действий, установите карбюратор обратно.

После проверки и прочистки, которую мы только что выполнили, переходим непосредственно к регулировке. Вам понадобится найти такие элементы, как винт, регулирующий качество топливной смеси (далее — винт КТС), а также винт холостого хода. Заверните винт КТС до упора (это делается по часовой стрелке), а затем отверните на полтора оборота, после чего выполните запуск двигателя.

Пользуясь показаниями тахометра вашего скутера, отрегулируйте винт холостого хода таким образом, чтобы обороты мотора находились на уровне 1800 об/минуту. Вернитесь обратно к винту КТС и, при помощи его вращения, добейтесь максимальных оборотов двигателя, после чего закрутите винт на половину оборота. Снова найдите винт холостого хода и верните обороты к 1800 об/мин, при этом не забывая проверять работу мотора на слух — не должно быть никаких провалов и посторонних звуков.

Когда указанное значение выставлено, нужно проверить работу силового агрегата. Пару раз поверните рычаг, управляющий дроссельной заслонкой, прибавляя «газ» и сбрасывая его.

Если в звуке двигателя не слышно никаких посторонних шумов и он не глохнет — регулировка карбюратора произведена правильно, то есть вы можете смело садиться на скутер и ехать по своим делам.

Если же проблема не устранена, значит необходимо искать причину в других узлах транспортного средства.

Стоит отметить, что иногда регулировки недостаточно — необходимо, также, проверить и, в некоторых случаях, подрегулировать уровень топлива в поплавковой камере.

Найдите и открутите сливочный винт, который находится в самом низу устройства. Далее, следует поднять трубку и проверить уровень топлива. Производить эти действия необходимо при работающем двигателе, а верхний край трубки держать чуть выше самого карбюратора. Уровень горючего должен находиться немного ниже, чем место стыка нижней и верхней части карбюратора.

урок регулировки карбюратора на скутере:

Если уровень ниже необходимого, нужно будет снять крышку и отрегулировать момент срабатывания клапана путем аккуратного загибания его держателя (производить это стоит в очень маленьких диапазонах). Выполнить всю эту процедуру можно в самом начале, так что, если вы не хотите лишний раз снимать деталь, начните процесс обслуживания топливной системы с регулировки уровня топлива в карбюраторе скутера.

Несколько слов о необходимой периодичности произведения регулировки

Конечно же, выполнять такое обслуживание лучше почаще, не дожидаясь момента, пока двигатель начнет глохнуть или попросту не заводиться. Рекомендуется, в качестве профилактики, производить эту процедура приблизительно раз в полгода.

Регулировка карбюратора 4Т мопеда

В статье рассматривается порядок регулировки карбюратора 4Т мопеда.

Регулировку рассмотрим не примере карбюратора фирмы KEIHIN как часто устанавливаемого на 4Т мопедах китайского производства с двигателем 139FMB и аналогичными. Следует отметить, что данная методика подходит для регулировки большинства карбюраторов используемых на скутерах и мопедах.

Немного теории перед началом

Топливная смесь — это смесь бензина и воздуха составленная в определенной пропорции. Топливную смесь подразделяют на нормальную, обогащенную, богатую, обедненную и бедную. Приведенные типы смеси, как было сказано, определяются пропорциями (весовым соотношением) бензина и воздуха. Бедной и богатой топливной смесью называют такой состав, в котором соотношение компонентов таково, что данная смесь является не работоспособной.

Нормальной называют смесь в которой бензин и воздух связаны весовым соотношением 1:15. При работе двигателя на такой смеси мощность на 4-5% ниже максимальной, а расход топлива примерно настолько же выше минимально возможного.

Наибольшую мощность двигатель развивает, когда работает на обогащенной смеси, в которой это соотношение варируется от 1:12,5 до 1:13.В случае, когда нужно добиться наибольшей экономичности, количество воздуха увеличивается до 16-16,5 кг на 1 кг бензина (обедненная смесь).
При дальнейшем увеличении содержания воздуха в смеси она все больше обедняется и вскоре становится неработоспособной. Если содержание воздуха в смеси уменьшать, то при соотношении от 1:12,5 до 1:6,5 (богатая смесь) двигатель «плохо тянет» из-за большой потери мощности и работает не экономично.

Регулировка карбюратора

Перейдем непосредственно к регулировке карбюратора.

Регулировку карбюратора выполняют на полностью прогретом двигателе. Проводить регулировку следует либо на открытом воздухе, либо в хорошо проветриваемом помещении.

Перед регулировкой необходимо убедится, что карбюратор исправен, не засорен, уровень топлива в поплавковой камере соответствует допустимому. Топливную иглу, как правило, выставляют на среднее деление.

Карбюратор, на примере которого мы будем проводить регулировку, имеет два регулировочных винта — «Винт качества» и «Винт количества». Первым регулируется состав смеси, вторым обороты двигателя на холостом ходу.

1. Винт «качества смеси» заворачивается по часовой стрелке полностью до упора и затем выворачивается на 1/2 или 1 оборот против часовой стрелки.

2. Винтом «количества» (винт холостого хода) добиваемся минимальных оборотов двигателя, на которых он работает устойчиво.

3. Вращая винт «качества» против часовой стрелки находим положение при котором двигатель начинает работать с перебоями.

4. Винтом «холостого хода» опять добиваемся минимальных оборотов при которых двигатель работает устойчиво.

Операции 3,4 следует повторить несколько раз.

Определить правильность регулировки можно резким открытием и закрытием дросселя (вращая ручку «газа»). Если при резком выкручивании ручки двигатель глохнет, то винт «качества» следует завернуть по часовой стрелке на 1/4 — 1/2 оборота обогащая смесь. Если двигатель глохнет при резком закрытии дросселя, то винт «качества» стоит вывернуть против часовой стрелки на 1/4 — 1/2 оборота обедняя смесь.

Проверка правильности настройки карбюратора

Проверить правильность регулировки карбюратора можно по работе двигателя и ряду признаков, в том числе по состоянию свечи зажигания.

Признаки	Состояние свечи	Состояние
Умеренный расход топлива, стабильные обороты на холостом ходу, хорошее ускорение	Резьбовая часть имеет темный нагар, керамическая часть светлого или коричневого цвета без нагара	Правильная настройка
Плавают обороты при работе на ХХ, большой расход топлива	Резьбовая и керамическая части свечи имеют нагар черного цвета, закопчены	Переобогащенная смесь в низком и среднем диапазоне оборотов
Двигатель плохо заводится, плохо набирает обороты при вращении ручки газа, «стрельба» в карбюратор, двигатель не держит обороты ХХ	Керамическая часть свечи белая	Обедненная смесь в низком и среднем диапазоне
Двигатель «захлебывается» на высоких оборотах, небольшое прикрытие ручки газа приводит к повышению оборотов. Большой расход топлива. На максимальных оборотах двигатель начинает «стрелять».	Керамическая часть свечи черно-коричневая или черная, покрыта нагаром. Резьбовая часть покрыта черным нагаром.	Переобогащение смеси на высоких оборотах
Плохое ускорение и набор оборотов после половины хода ручки газа. Возможна «стрельба» через воздушный фильтр.	Керамическая часть свечи белая	Обеднение смеси в высоком диапазоне оборотов

Примечание: настройка карбюратора в низком и среднем диапазоне оборотов производится винтами «качества» и «количества», а также положением иглы. На работу двигателя в диапазоне высоких оборотов данная регулировка не влияет. Регулировка карбюратора в диапазоне высоких оборотов производится только подбором размера главного топливного жиклера.

Как отрегулировать карбюратор на скутере

Система подачи топлива необходима для работы двигателя. Если и есть умельцы, способные ездить без аккумулятора, то без карбюратора скутер даже не заведётся. Впрочем, всё чаще встречается более современный аналог — инжектор. Он распространён в Европе и Японии, но у нас владельцу железного коня, как правило, приходится иметь дело с традиционным устройством. Важно правильно настроить карбюратор на скутере, иначе не избежать перерасхода топлива и поломок.

Принцип работы карбюратора

Карбюратор бывает как чисто механическим, так и включающим электронику, но принцип работы не меняется. При работе двигателя в камере сгорания создается пониженное давление, и воздух затягивает в двигатель, очищая воздушным фильтром. В этот поток воздуха распрыскивается бензин, превращаясь во что-то похожее на аэрозоль. Топливная смесь попадает в камеру сгорания, где воспламеняется искрой свечи и двигает поршень. Цикл повторяется.

Для бесперебойной работы двигателя топливная смесь должна быть оптимальной. Важно учитывать не только модель двухколёсного друга, но и климатические условия и износ двигателя. Установленный на мопеде карбюратор всегда подает одну и ту же порцию топлива, независимо от набранных оборотов и времени года. Придётся регулировать устройство вручную.

Делать это часто не нужно. Но, если полениться, последствия могут быть неприятными: повышенный расход топлива, неисправная свеча, износ двигателя из-за перегрева. Чтобы не допустить подобного, нужно следить за состоянием скутера. Если двигатель начинает “переедать”, заводиться с трудом, а из выхлопной трубы идёт чёрный дым, стоит провести проверку. Возможно, время правильно настроить карбюратор, хотя проблема может быть и в других системах.

Регулировка холостого хода

Во время холостого хода двигатель работает нормально, но не тратит топливо, чтобы заставить крутиться колёса. Когда вы нажимаете ручку газа, в карбюраторе поднимается заслонка, препятствующая подаче топливной смеси. Чем выше заслонка, тем больше топлива успеет попасть в камеру сгорания. Соответственно, на холостом ходу, в камеру топливной смеси, попадающей в камеру, достаточно лишь для того, чтобы скутер не заглох. Если регулировка работает неправильно, то на холостых оборотах двигатель будет потреблять больше бензина, чем необходимо. А бензин всё-таки стоит денег. К тому же из-за этого происходит перегрев двигателя.

Винт регулировки холостого хода есть на каждом карбюраторе, вам остается лишь найти его и подобрать подходящую отвёртку. Точное расположение винта для вашей модели всегда можно найти в интернете. Например, регулировка карбюратора на скутере хонда дио проходит без каких-либо проблем. У её оригинального карбюратора винт регулировки холостого хода находится по центру, а винт качества смеси – слева. А вот на китайском мопеде, скорее всего, стоит карбюратор с единственным винтом, который отвечает за настройку холостого хода. Последовательность действий не вызовет затруднений:

1. Включите двигатель и дайте ему прогреться. Не выключайте.
2. Чтобы поднять обороты, поверните винт по часовой стрелке.
3. Чтобы опустить, соответственно, против часовой.
4. После каждого поворота дайте двигателю поработать две минуты.
5. Если он работает ровно, то холостые обороты настроены.

Регулировка уровня топлива в поплавковой камере

Допустим, мы хотим настроить карбюратор на мопеде альфа, потому что он заливает свечу.  Разбираемся, в чём дело. Из поплавковой камеры бензин подается в воздушный поток, где смешивается с кислородом. Если уровень топлива в камере выше необходимого, топливная смесь может залить свечу. Бензин попадёт на контакты электродов, воспламенения не произойдёт и наш альфа 72 куб заглохнет.

Уровень топлива автоматически регулируется поплавком в камере. Когда бензин убывает, поплавок опускается и открывает клапан, из которого поступает новое топливо. Чтобы проверить, правильно ли он работает, нужно взять жиклер, исходящий снизу, и вывести его наверх.  Если бензин пошёл дальше, значит, карбюратор переливает топливо.

Причины могут быть разные:

• В камере много налёта. В этом случае нужно разобрать карбюратор и отмыть налёт. Рекомендуется промывать камеру с бензином, он хорошо отмывает сам по себе, и не страшно, если после ремонта он попадёт в двигатель.
• Что-то мешает клапану закрываться до конца. Скорее всего – грязь. Карбюратор придётся разобрать и удалить всё, что мешается.
• Клапан сломался. Тут уж ничего не поделаешь, придётся покупать запасные детали.
• Поплавок не стоит вертикально. В этом тоже может быть проблема. Если язычок поплавка неправильно согнут, то он не будет вовремя закрывать клапан. Язычок можно подогнуть, но действовать нужно осторожно, чтобы не сломать.

Блоки скорости в карбюраторе

Может быть и другая, ещё более странная проблема. Поскольку многие производители стремятся ограничить скорость своих скутеров, чтобы не нарушать закон об экологии в Европе и Японии, в конструкции скутеров можно встретить интересные модификации. Что интересно, это в большей степени касается дорогих марок, но и на китайских мопедах, например, орион встречается.

В поплавковой камере механики находят “отбойник”. Он перекрывает подачу топлива, когда давление достигает установленного производителем предела. Таким образом, скутер не может разогнаться до своих максимальных скоростей. Отбойник потребуется удалить.

В другом случае, дроссельная заслонка может быть чуть длиннее, чем это необходимо. Она перекрывает воздушному потоку, даже когда поднята наверх. Скутер опять не может разогнаться. Заслонку можно сточить, но если перестараться, двухколёсный друг лишится холостого хода. Впрочем, подобного рода фокусы свойственны в основном китайским мопедам. Куда вероятнее встретить такую заглушку в 139 gmb, чем в дорогой японской марке, где блок стоит в электронике, да и карбюратор не используется.

Регулировка на средних и высоких оборотах

В некоторых случаях, даже если проблему с регулировкой качества смеси удастся устранить с помощью винта, при повышении оборотов она вернётся. Это означает, что при повышении давления в поплавковой камере возникает проблема в игле или жиклере. Один из недостатков китайского скутера в том, что с ним такое случается чаще. Чтобы исправить проблему, придётся разобрать карбюратор. Работа долгая и кропотливая, но альтернативой остается только везти железного коня в сервис.

1. Далее, аккуратно достаём иглу. Перемещаем стопорное кольцо вверх, если хотим обогатить топливо. Или вниз, если хотим его обеднить.
2. Собираем обратно, разгоняем обороты, проверяем. Если на средних всё хорошо, проверяем на высоких.
3. Проблема ещё осталась? Снова разбираем, перемещаем стопорное кольцо, повторяем.
4. Если и это не помогло, значит, требуется заменить жиклер. Если нужно обогатить топливную смесь, то новый должен быть большего диаметра. Если нужно обеднить – соответственно меньшего.

Замена жиклера сложная операция, ошибка в которой может сделать карбюратор неисправным. Если есть неуверенность в своих силах, лучше сразу отвезти двухколёсного друга в ремонт. Хотя есть скутеристы, способные на такое. Из тех, кто еще помнит скутер Карпаты.

Особенности настройки карбюратора 2 х тактного скутера

Некоторые мопеды имеют свои особенности. Пожалуй, самые простые карбюраторы делают в Китае. А у скутера 2т карбюратор проще, чем у четырёхтактника. Регулировка такой модели не должна стать серьёзным препятствием. Однако и здесь есть свои особенности. Следует обратить внимание, что игла в карбюраторе 2т определяет  качество смеси только пока дроссельная заслонка не поднята до конца. В противном случае топливный жиклёр влияет гораздо сильнее. Возникает также связь с системой холостого хода, но не на всех моделях.

В карбюраторах 2т уровень топлива куда значимей, чем у стоящих на скутере 4т. Настроить поплавковую камеру  можно по инструкции выше, значимых отличий нет, хотя жиклеры и различаются.

Особенности настройки карбюратора 4 х тактного скутера

Настраивать карбюратор на четырехтактном скутере не так сложно, как может показаться. Хотя проблемы могут возникнуть на любом этапе, система подачи топлива все-таки довольно тонкое устройство. Но все сложности преодолимы, если действовать по инструкции и внимательно ознакомиться с рекомендациями производителя.

Карбюраторы на четырёхтактных скутерах похожи друг на друга, поэтому инструкции подойдут как для мопеда дельта, так и для отечественного автопрома. Хотя электронные системы постепенно вытесняют механические, основной плюс карбюратора – его надёжность. Поэтому железного коня с ним можно будет встретить ещё не один десяток лет.

Итоги

Несмотря на все трудности и кажущуюся сложность устройства, регулировка карбюратора на скутере возможна и в домашних условиях, и в полевых. Рекомендуется проводить её хотя бы раз в сезон, особенно при заморозках – это позволит избежать заливания свечи. Если старый двигатель начал барахлить, настройка карбюратора способна продлить ему жизнь. Хотя мопед при этом немного потеряет в мощности. И все-таки, с помощью грамотной настройки карбюратора можно значительно облегчить жизнь себе и своему железному коню.

Карбюратор скутера – основные системы их назначение

• Карбюратор
• Системы
• Обслуживание

Двигатель внутреннего сгорания для работы требует определенной концентрации горючую смесь. При запуске нужно обогатить топливо — уменьшить подачу воздуха и увеличить количество бензина.

После прогрева мотора готовится смесь с наименьшим, оптимальным расходом горючки.

При быстром разгоне скутера требуется резко впрыснуть топливо в цилиндр. Для этого и установлен карбюратор, создавать и управлять горючую смесь питанием мотора

Карбюратор скутера

Принцип работы карбюратора схож с работой пульверизатора. Рассмотрим простейшее устройство.

1 – рукоятка управления дроссельной заслонкой; 2 – трос; 3 – пружина; 4 – дроссельная заслонка; 5 – диффузор; 6 – канал; 7 – отверстие; 8 – седло; 9 – запорная игла; 10 – поплавок; 11 – поплавковая камера; 12 – жиклер; 13 – распылитель; 14 – смесительная камера.

Топливо поступает по каналу 6 самотеком или при помощи топливного насоса. Наполняет поплавковую камеру. Поплавок начинает подниматься к верху и в определенный момент перекрывает заливное отверстие. Это есть уровень нужный для работы устройства.

Поступательные движения поршня в цилиндре создают разряжение. Открывается окно или клапан и воздух движется в камеру сгорания. В трубе 14 всасываемый воздух цилиндром с большой скоростью смешивается с топливом в определенном соотношении. Смесь получается как туман, процесс называется карбюрацией.

Водитель управляет дроссельной заслонкой 4 с помощью ручки 1 и троса, увеличивая подачу смеси. Возвратная пружина 3 возвращает заслонку на место и уменьшает подачу. Но этого не достаточно и на помощь приходят разные дополнительные функции управления.

Системы карбюратора

Задействованные системы:- автоматическая система уровня топлива;- холостой ход;- основной (главный) ход;- система ускорителя;

— электронный обогатитель.

Автоматический поплавковый уровень, регулирует подачу бензина, как и на простейшем карбюраторе. Регулировка уровня наполняемости производится с помощью подъема и опускания запорной иглы. Для этой цели у поплавка предусмотрен специальный регулировочный рычаг.

Холостой ход устройства влияет на управление. Регулируется двумя винтами количества и качества. Характеризуется послушностью транспортного средства. При отпускании ручки газа двигатель работает равномерно и стабильно. Во время движения при переходе с холостого хода на основной ход. Двигатель не должен иметь провалов или глохнуть.

Основной ход — поступление бензина через главный жиклер. Регулируется иглой прикрепленной к мембране. Положение изменяется при помощи специальных, проточенных канавок. Устанавливая на верхнюю канавку, уменьшаем количество поступления. На нижней канавке соответственно увеличиваем.

Пневмосистема ускорителя начинает работать при резком повороте ручки газа. Бензин дополнительно выдается мотору, через жиклер ускорителя. Обеспечивая быстрый разгон.

В холодное время года запуск мотор усложняется. На помощь приходит установленное заводом изготовителем автоматическое пусковое устройство. Электрический обогатитель упрощает пуск холодного двигателя. Увеличивает количество топлива при запуске. При прогреве двигателя плавно уменьшает подачу и затем полностью отключается.

Обслуживание карбюратора

Ежедневно эксплуатируя скутер необходимо осматривать устройство на наличие подтеканий через уплотнения. Обнаружив подтекания нужно немедленно их устранить. Подтянуть крепление крышек и соединения топливных шлангов.

Содержать устройство в чистоте. Периодически заниматься чисткой и промывкой деталей. Как это сделать есть статья чистка карбюратора скутера 4т.

Регулярно проверять крепление к двигателю, своевременно подтягивать. При разборке и чистке осматривать резьбовые соединения, очищать внутренние полости корпуса. Движущие детали проверяются на износ. Резиновые и бумажные прокладки на целостность. В случае разрывов и если прокладка измятая заменяются новыми.

Не забывайте, что для нормальной работы необходим чистый воздух и чистый бензин. Поэтому своевременно заменяйте топливный фильтр. Первый раз замену нужно сделать через 1000 километров пробега, последующие через 4000 км.

Но воздушный фильтр не подлежит замене, Простая чистка фильтрующего элемента восстановит его первоначальные характеристики.

Единственное условие чистку нужно производить аккуратно. Иначе можно все испортить.

Как настроить и отрегулировать карбюратор на скутере: полная инструкция

Купив мотоцикл, скутер или другую мототехнику, владельцам приходится знакомиться с работой и регулировкой их основных узлов. Одним из важных элементов двухтактного или четырехтактного силового агрегата является карбюратор, отвечающий за подачу в камеру сгорания топлива и смешивающий бензин с воздухом в требуемом соотношении. Многие не знают, как настроить карбюратор на скутере, используя регулировочный винт. Такая необходимость возникает, если аппарат плохо заводится, проявляет повышенный аппетит или стрелка тахометра свидетельствует о нестабильных оборотах.

Назначение и принцип действия карбюратора

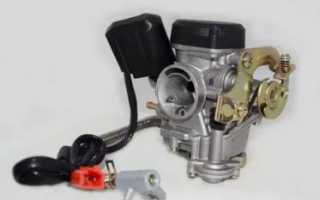

Карбюратор представляет собой важный узел двигателя внутреннего сгорания, отвечающий за приготовление топливовоздушной смеси и ее подачу в рабочий цилиндр в необходимом соотношении. Двигатель скутера с неотрегулированным карбюратором не может нормально функционировать. От правильности настройки устройства питания двигателя зависит стабильность оборотов, развиваемая мотором мощность, потребление бензина, реакция на поворот ручки газа, а также легкость запуска в холодное время года.

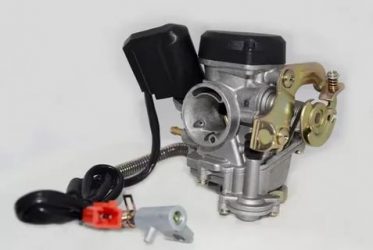

Важный узел двигателя внутреннего сгорания представляет собой карбюратор

Данный узел отвечает за подготовку воздушно-бензиновой смеси, концентрация компонентов которой влияет на характер работы силовой установки. Стандартным соотношением считается пропорция 1:15. Обеднение смеси до соотношения 1:13 обеспечивает стабильную работу двигателя на холостом ходу. Иногда также возникает необходимость обогатить смесь, выдержав пропорцию 1:17.

Зная устройство карбюратора и владея способами его регулировки, можно обеспечить стабильную работу мотора на двухтактных и четырехтактных скутерах.

Благодаря правильно настроенному карбюратору обеспечивается легкий и быстрый запуск двигателя транспортного средства, а также стабильная работа мотора, независимо от температуры окружающей среды. Любой карбюратор оснащен жиклерами с калиброванными отверстиями, поплавковой камерой, иглой, регулирующей сечение топливного канала, а также специальными регулировочными винтами.

Процесс настройки предусматривает вращение специально винта в направлении часовой стрелки или в обратную сторону, что вызывает, соответственно, обогащение или обеднение рабочей смеси. Регулировочные мероприятия выполняются на прогревшемся моторе. При этом, карбюраторный узел должен быть предварительно тщательно промыт и очищен от засорений.

Зачем нужно регулировать

В процессе регулировки выполняется настройка иглы карбюратора скутера, положение которой влияет на пропорции топливовоздушной смеси, а также ряд других регулировочных работ.

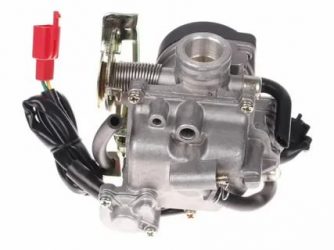

Настройка иглы карбюратора скутера выполняется в процессе регулировки

Каждая операция по настройке по-разному влияет на работу двигателя и подготовку топлива:

• настройка холостых оборотов обеспечивает стабильную работу заведенного двигателя при отключенной трансмиссии;
• изменение качества воздушно-бензиновой смеси с помощью специального винта позволяет выполнить ее обеднение или обогащение;
• регулировка положения карбюраторной иглы влияет на изменение качества топливной смеси;
• обеспечение стабильного уровня бензина внутри поплавковой камеры позволяет избежать заливания свечей.

Силовой агрегат с отрегулированным карбюратором работает стабильно в любых условиях, отличается экономичностью, приемистостью, развивает паспортную мощность и держит обороты, а также не доставляет проблем своему хозяину.

Признаки необходимости регулировки

По определенным признакам, проявляющимся в ненормальной работе двигателя, можно сделать заключение, что карбюратор нуждается в настройке.

Перечень отклонений достаточно широкий:

• силовая установка не развивает необходимую мощность под нагрузкой;
• при резком ускорении скутера чувствуются провалы в работе двигателя;
• холодный мотор тяжело запустить стартером после длительной стоянки;
• силовой агрегат скутера потребляет топливо в увеличенном количестве;
• отсутствует быстрый отклик мотора на резкий поворот акселераторной ручки;
• двигатель может внезапно остановиться из-за недостатка топливной смеси.

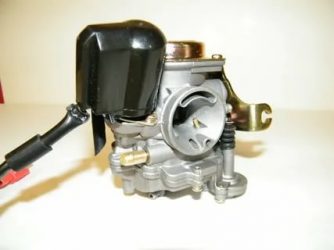

Следует выполнить настройку карбюратора при наличии признаков необходимости регулировки

При наличии одного или нескольких из указанных признаков, следует выполнить настройку карбюратора, а затем продиагностировать его состояние и проверить работу двигателя.

Как настроить работу двигателя на холостом ходу

Работы по настройке системы питания выполняются после разогрева двигателя до рабочей температуры. Все типы карбюраторов, установленные на скутерах, оснащены винтом, предназначены для регулирования оборотов на холостом ходу. Изменение положения регулировочного элемента позволяет обеспечить работу мотора на стабильных оборотах во время холостого хода.

В зависимости от модели транспортного средства, регулировочные элементы располагаются в разных местах, поэтому необходимо тщательно изучить инструкцию и определить, где у скутера расположен винт настройки холостых оборотов.

Вращение винта в направлении движения часовой стрелки позволяет увеличить частоту вращения коленчатого вала. Поворот в противоположную сторону, соответственно, обеспечивает снижение оборотов. Для выполнения регулировочных операций необходимо прогреть силовую установку мотороллера в течение четверти часа.

Настройка работы двигателя на холостом ходу

Затем завинчивают винт или выполняют его откручивание, пока не добьются стабильной и четкой частоты вращения двигателя транспортного средства. Регулировка выполняется с небольшим шагом путем плавного вращения. После каждой манипуляции двигатель должен поработать на протяжении нескольких минут для стабилизации оборотов.

Как изменить качество топливной смеси

Для двигателей всех скутеров важно получать топливо с отрегулированным соотношением бензина и воздуха. Обедненная смесь ведет к неправильной работе мотора, падению мощности и перегреву двигателя, а обогащенная способствует увеличению расхода и образованию нагара.

Регулировочные операции выполняются путем изменения положения винта качества и перемещением дроссельной иглы.

Поворот винта направо вызывает обогащение смеси, а откручивание в противоположном направлении – обеднение. Аналогично происходит с иглой: при поднятии иглы смесь становится богаче, а при опускании – беднее. Комплексное использование обоих способов позволяет добиться оптимального результата во время настройки. Однако не во всех карбюраторах такая возможность имеется, поэтому, как правило, используют один из двух вариантов.

Настройка уровня бензина и правильного положения поплавка в камере

Правильно настроенный уровень топлива в поплавковой камере не позволяет свечам промокать, а мотору глохнуть. В камере, где расположены поплавки и жиклеры, имеется клапан, обеспечивающий подачу топлива. Правильное положение поплавков определяет фазу закрытия или открытия клапана и предотвращает перелив топлива в карбюраторе. Положение поплавков изменяется путем легкого подгиба планки крепления.

Фазу закрытия или открытия клапана определяет правильное положение поплавков

Контроль уровня бензина осуществляется на работающем моторе с использованием трубки из прозрачного материала, присоединенной к точке слива и поднятой вверх. Уровень бензина должен быть на несколько миллиметров ниже фланцевого крепления крышки. При недостаточном уровне следует снять крышку и отрегулировать фазу срабатывания иглы, слегка подогнув металлические усики.

Настройка на средних и больших оборотах

С помощью винта регулировки качества обеспечивают пропорции топлива на холостых оборотах. Для средней и повышенной частоты вращения регулировка режима работы двигателя осуществляется другим методом. После поворота ручки газа начинает работать жиклер топлива, подающий бензин к диффузору. Неправильно подобранное сечение жиклера вызывает отклонение в составе топлива, и двигатель может глохнуть при наборе мощности.

Для обеспечения бесперебойной работы мотора на повышенной частоте необходимо выполнить ряд операций:

• удалить мусор с внутренних полостей;
• выставить уровень бензина в карбюраторе;
• настроить работу топливного клапана;
• проконтролировать сечение жиклера.

О правильной работе мотора свидетельствует его быстрый отклик при повороте дросселя.

Быстрый отклик при повороте дросселя свидетельствует о правильной работе мотора

Как настроить карбюратор на скутере – особенности для 2т модели

Настройка карбюратора двухтактного скутера отличается от регулировки системы питания четырехтактных моторов. Большинство двухтактников укомплектовано простым карбюратором с механическим обогатителем, на курок которого нажимают перед заводкой аппарата. Пусковой обогатитель владельцы скутеров называют подсосом, его закрывают после прогрева мотора. Для регулировки систему питания разбирают, вытаскивают иглу и осуществляют механическое вмешательство в топливную камеру. Дальнейшая настройка осуществляется аналогично, как и для четырехтактных двигателей.

Настройка карбюратора на скутере 4т – важные моменты

Настройка карбюратора на четырехтактном скутере легко выполняется своими силами и не представляет сложности для мотолюбителей. Настройка карбюратора скутера 4т 50сс (Китай) требует определенных навыков и терпения и выполняется по вышеуказанному алгоритму. Вполне возможно, что манипуляции придется многократно повторять до достижения желаемого результата. Если настройка карбюратора на скутере 4т 139 qmb или аналогичной модели с другим двигателем выполнена верно, то мотор будет работать стабильно.

Он сможет заводиться независимо от температуры окружающей среды и будет меньше изнашиваться поршневая группа в двигателе.

Советы и рекомендации

Настройка карбюратора на скутере 4т 50 куб является важной и ответственной процедурой по обслуживанию мототехники.

При выполнении регулировочных операций важно соблюдать ряд правил:

• выполнять настройку только после достижения двигателем рабочей температуры;
• вращать регулировочные элементы плавно, наблюдая за работой двигателя;
• убедиться в отсутствии мусора внутри топливной камеры и чистоте жиклеров.

До начала работы по настройке карбюратора необходимо изучить инструкцию по эксплуатации и четко определить места расположения винтов качества и холостого хода. Если у вас скутер 150 кубов, настройка карбюратора выполняется аналогичным образом. Ведь процесс регулирования топливной системы одинаковый для двигателей различных мощностей.

Как определить причину неисправности

Далеко не всегда владельцы скутеров имеют возможность откатить железного коня на ремонт в мастерскую. Для этого может быть много причин, например, недостаток времени, отсутствие квалифицированного мастера или же банальная нехватка денег на ремонт. В связи с этим иногда приходится ремонтировать свой скутер самостоятельно и облегчить такую задачу поможет знание того как найти и устранить поломку.

В 90 % случаев исток неполадки кроется в некорректной настройке карбюратора. Это может быть связано как с засорами в системе подачи топлива, так и со сбитыми настройками. Не стоит забывать и о подаче воздуха, при эксплуатации аппарата с забитым воздушным фильтром так же снижается мощность, и ухудшается динамика.

Когда начинаются проблемы в запуске холодного или прогретого мотора. Первым делом, обратить свой взор следует на то, как поступает горючее в карбюратор. Поступать оно может как через вакуумный кран (посредством самотека) или через бензонасос, в зависимости от модели скутера. В обоих случаях при неправильной работе узла, топливо не сможет полноценно поступать в карбюратор, и мотор не будет нормально запускаться и работать.

Вторым фактором, влияющим на запуск не прогретого мотора, является исправная работа электрического обогатителя. Для его проверки нужно демонтировать деталь, отключить разъемы питания и подключить их напрямую к аккумулятору. Если узел находится в рабочем состоянии, то его корпус через некоторое время станет нагреваться, а игла медленно подастся наружу. В случае, когда этого не происходит деталь нужно заменить на исправную.

Следующая подсказка к разгадке проблемы, находится в свече зажигания. Внимательно посмотрев на электрод свечи можно понять, что не так с настройкой карбюратора.

Когда в рабочий цилиндр поступает горючая смесь нормального качества, электроды свечи сухие, имеют коричневый цвет и на них отсутствует всяческого рода нагар или копоть.

Если же керамическая часть свечи стала практически белого цвета, а на электродах имеются следы оплавления – на лицо проблема обедненной смеси. Это значит, что в мотор попадает слишком много воздуха и недостаточно топлива, что чревато потерей мощности, проблемами с холодным запуском и стабильными перегревами.

В случае если электроды свечи покрыты копотью или вовсе залиты, дело идет о слишком обогащенной смеси. В этом случае в цилиндр поступает слишком много горючего и мало воздуха, (при этом еще может наблюдаться большое количество сизого дыма, выходящего с выхлопами).

Также причиной затрудненного запуска или вовсе отказа мотора так же может стать и снижение компрессии в рабочих цилиндрах. Такая проблема как правило появляется после длительной эксплуатации и свидетельствует об износе деталей цилиндропоршневой группы. Выяснить это поможет инструмент под названием – компресометр. Для замера компрессии нужно открутить свечу зажигания и подсоединить не ее место данный прибор. Далее необходимо покрутить стартером и устройство сделает все необходимые замеры. В случае если компресометр выдает менее 7.1 атмосфер, то мотор в любом случае подлежит ремонту.

↑

Когда факт того что настраивать агрегат придется самостоятельно уже определен. Первым делом стоит тщательно промыть все внутренние узлы карбюратора и прочистить воздухофильтр.

Промывка происходит примерно следующим образом: Перед чисткой карбюратора, узел необходимо демонтировать. При этом необходимо осторожно отсоединить топливные и масляные магистрали, патрубок воздуховода, контактный разъем электроклапана и отвинтить крепежные болты.

Важно! Все монтажные и промывочные работы производятся исключительно в условиях максимальной чистоты рабочего места.

После того как демонтаж произведен, карбюратор нужно тщательно вымыть снаружи при помощи бензина, солярки или специальных очистителей и дать ему высохнуть. Затем нужно приступать к внутренней очистке.

В начале снимается крышка поплавковой камеры и промывается внутри. Затем демонтируется поплавок, не допуская деформации пластины и выполняется полная чистка нутра карбюратора.

Для этого применимы два метода:

1. Промыть все ходы бензином, а для продувки можно использовать обычный компрессор или насос с насадкой.
2. Приобрести средство для промывки карбюратора в форме аэрозоля.

По эффективности оба метода одинаково хороши, здесь можно выбирать больше из личных предпочтений. Первый метод более хлопотный и трудоемкий, но дешевый. Второй же метод быстрый и легкий, но придется потратиться на покупку промывки.

Очень важно тщательно промыть все ходы и полости, особенно следует обратить внимание на состояние жиклеров. При промывке жиклеры и стартовый обогатитель необходимо демонтировать и промыть отдельно. По окончании процедуры все внутренние узлы и полости должны быть в идеальной чистоте. После высыхания, карбюратор собирается и монтируется на свое место. После обратной сборки и монтажа, можно выполнить его калибровку.

↑

Настройка холостого хода на скутере

Любая регулировка карбюратора производится только с прогретым мотором. Для этого следует запустить мотор и дать ему прогреться примерно 10 – 15 минут. Если перед первым запуском карбюратор промывался, то мотор не запустится сразу. Для его нормального запуска потребуется накачать топливо в поплавочную камеру и только после этого будет возможно завести двигатель. После прогрева, путем манипуляций с винтом холостых оборотов следует добиться адекватной работы двигателя во время простоев.

Важно! Расположение винтов для настройки на моделях разных фирм, может отличаться поэтому прежде чем проводить какие-либо манипуляции следует ознакомиться с техническим паспортом изделия.

↑

Настройка качества смеси

От настройки качества горючей смеси на прямую зависит работа мотора. Регулировку можно производить двумя способами: регулировочным винтом или перемещением иглы (в зависимости от конструкции карбюратора).

В первом случае при вращении винта по часовой стрелке – смесь обогащается, при вращении в противоположную сторону – смесь обедняется. Обычно самым лучшим положением считается, когда винт качества выкручен примерно на 1.5 – 2 оборота. В индивидуальных случаях допустимы небольшие колебания этого диапазона.

Во втором случае регулировка производится положением дозирующей иглы. Благодаря тому, что игла имеет конусообразную форму при ее поднятии увеличивается проходимость канала, и смесь обогащается и при опускании – наоборот обедняется. Для настройки нужно извлечь иглу из дроссельной заслонки и путем перемещения стопорного кольца по пазам выставить необходимое положение.

↑

Настройка уровня топлива в поплавковой камере

Регулировать уровень топлива в камере поплавка, следует только при прогретом, работающем моторе при помощи проверочной трубки, которую обычно располагают снизу карбюратора. Для этого нужно выкрутить винт слива, поднять трубку вертикально и удостовериться в том, что уровень топлива находится примерно на одном уровне с бордюром крышки.

В результате всех этих манипуляций скутер должен ехать без рывков, провалов мощности и т. д. А мотор будет работать ровно и без перегревов.

Юрий Веселов

19.09.2018

Регулировка карбюратора скутера 4т

Одной из наиболее важных деталей любого скутера считается карбюратор, именно он отвечает за правильную подачу топлива, а поэтому следует иметь правильно настроенный карбюратор.

Изначально производитель делает скутера, которые бы подходили под определенную климатическую обстановку, а с нашими переменами погоды топливная система может не справляться, в результате чего карбюратор работает неправильно и чаще всего не держит обороты.

Именно поэтому современные скутера оснащаются различными регулировочными болтами, чтобы владелец транспортного средства смог настроить двигатель под нужные параметры, и регулировка карбюратора скутера не вызывала трудностей.

Карбюратор — это определенная деталь скутера, которая отвечает за приготовление топливной смеси, при этом смешивается бензин с воздухом. Стандартно соотношение бензина и воздуха составляет 1 к 15, поэтому любой карбюратор должен выдавать эти показатели. Также в зависимости от данного соотношения смесь может быть разной, в вышеуказанных параметрах она будет оптимальной. Но если вы хотите получить смесь, которая бы не глушила двигатель на холостых оборотах, делайте соотношение 1 к 13.

После этого можно назвать смесь «богатой». И, наконец, последний тип — бедная смесь. Это наиболее худший вариант, где соотношение топлива с воздухом составляет 1 к 17. При бедной смеси есть риск образования нагара в поршне и полная его поломка, поэтому дальше мы расскажем о том, как происходит регулировка карбюратора на скутере 4т.

Регулировка карбюратора 4-х тактного скутера

Вообще количество тактов в скутере играет не столь важную роль при регулировке, ведь жиклеры практически везде одинаковые (топливный и холостого хода), поэтому процесс происходит по индивидуальным показателям скутера.

Важно: проводиться регулировка карбюратора скутера 4т 80 кубов или другого объема только на прогретом двигателе. Также важно учитывать, что перед регулировкой обязательно карбюратор нужно разобрать и почистить от грязи.

Настройка карбюратора включает в себя несколько манипуляций:

1. Регулировка уровня топлива;
2. Настройка холостого хода;
3. Регулировка качества смеси при помощи жиклера;
4. Регулировка качества смеси, путем установки положения иглы.

Давайте начнем с наиболее простого действия — регулировки холостого хода.

Регулировка холостого хода на скутере

После того как двигатель будет прогрет можно проводить настройку холостого хода, делается это при помощи специального винта, расположенного на любом карбюраторе. Холостой ход регулируется для того, чтобы скутер правильно и бесперебойно работал при простое. Расположение винта может быть разным, это зависит от модели скутера. Например, у скутера Honda винт расположен по центру, с левой стороны установлен винт качества смеси.

Процесс регулировки достаточно прост, как только скутер будет заведет, вращайте винт, где при закручивании обороты будут увеличиваться, открытие жиклера уменьшает обороты. Опять же, делается регулировка только на хорошо прогретом двигателе.

Настройка уровня топлива

Данная процедура также проводиться при помощи жиклера, расположенного в самом низу на поплавковой камере. Первым делом нужно открутить данный винт, но бензин не должен выйти из трубки. Трубка располагается ниже жиклера, как правило, прозрачная. Она и показывает уровень топлива, поэтому поднимите ее в вертикальном положении. Если уровень топлива в поплавковой камере нормальный, бензина в трубке будет немного меньше бордюрчика крышки.

Важно: проверять данный показатель нужно только на прогретом заведенном двигателе.

Регулировка уровня топлива в карбюраторе скутера 4т проходит следующим образом: снимаем поплавковую камеру и находим внутри иглу. На игле есть отметки и небольшое запорное кольцо. Увеличить уровень топлива можно установкой кольца выше данного показателя, уменьшить противоположным действием.

Регулировка качества смеси на скутере

Выше мы указали, что смесь может быть оптимальной, богатой или бедной. Так вот, производители определенной модели скутера рекомендуют использовать заданные пропорции, а значит рано или поздно придется проводить регулировку. На большинстве скутеров 4т имеется регулировочный винт, в противном случае процедура происходит при помощи иглы в дроссельной заслонке. Обогащение смеси происходит путем прокрутки винта по часовой стрелке, когда винт крутиться против часовой стрелки, смесь становиться бедной. Регулировка показателя на скутерах без винта качества смеси происходит путем увеличения или уменьшения высоты иглы.

Как узнать богатая смесь или бедная?

Чтобы узнать этот показатель следует посмотреть на состояние свечи, а именно на ее электроды. При бедной смеси электроды достаточно белые и заметны следы плавления, когда смесь обогащенная, электроды слишком черные и заметен сильный нагар. Разумеется, оптимальная смесь характерна нормальным состоянием свечи.
