Рейка для регулировки клапанов своими руками

Как регулировать клапана ВАЗ 2107

Расстояние между рокером и штоком на холодном двигателе должно точно равняться 0.15 мм. Для проверки и настройки можно использовать либо комплект универсальных щупов, либо более удобный специальный щуп.

Стоит еще раз особо отметить, что зазор 0.15 мм выставляется на холодном двигателе. Если работы выполняются «на горячую» то необходим учесть коэффициент теплового расширения и выставлять зазоры 0.20 мм.

Также нам потребуются два рожковых ключа— на 13 — для головки регулировочного болта

— на 17 — для контрагайки

Метки регулировки клапанов 2107

Перед началом регулировки необходимо выставить ВМТ (верхнюю мертвую точку) газораспределительного механизма (ГРМ). Для этого нужно повернуть коленвал и добиться совмещения точки(впадины) на звездочке и выступа на корпусе. В этом положении можно приступать к регулировке клапанов 6 и 8.

Поворачивать коленвал можно следующим способом. Поставить коробку на 5 скорость. На домкрате поднять одно из передних колес и поворачивать его до тех пор, пока метки не займут положение, соответствующее ВМТ. Таким же образом можно проворачивать коленвал для регулировки последующих пар клапанов.

Расположение цилиндров ВАЗ 2107

Регулировка клапанов производится в строгой последовательности.

Обратите внимание на нумерацию цилиндров — отсчет начинается от радиатора автомобиля, как показано на фото. Соответственно, цилиндру 1 соответствуют клапана 1 и 2, цилиндру 2 — клапана 3 и 4, и так далее.

Схема регулировки клапанов ВАЗ 2107 по таблице

Каждый клапан настраивается при определенном положении коленвала.Начинаем регулировку с клапанов 6 и 8 в положении ВМТ и далее — по таблице.Для поворачивания коленвала нам потребуется ключ на 38 и кусок металлической трубы.

Порядок регулировки клапанов ваз 2107

Итак, коленвал у нас установлен в положение ВМТ по меткам ( см выше).
Теперь вставьте щуп между кулачком распределительного вала и рычагом клапана ( рокером). Очень важно, чтобы щуп входил в зазор «с натягом». Если щуп болтается или не входит — необходимо произвести регулировку.

1) Ослабить контра гайку ( на 17).2) Повернуть регулировочный болт ( ключ на 13).3) Затянуть Контра гайку.4) Еще раз проверить зазор щупом ( должен входить «с натягом»)

5) Если зазор слишком большой или слишком узкий — еще раз ослабляем контрагайку, поворачиваем регулировочный болт и контрим.

Повторяем вышеописанные шаги, пока не добьёмся правильного зазора в 0,15 мм.

Регулировка клапанов на Ваз 2107 по микрометру

Вместо щупа для регулировки зазора клапанов применяется микрометр, устанавливаемый на специальной рейке. С его помощью можно контролировать величину свободного хода рокеров. Зазор 0.15 миллиметров соответствует свободному ходу рокера 0,52 миллиметра.

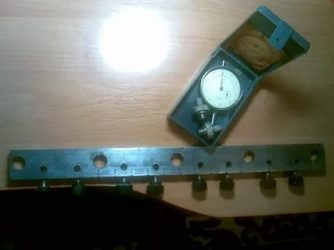

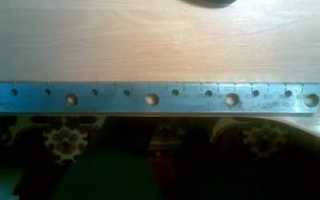

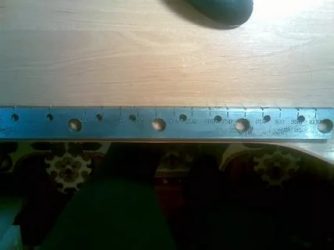

Рейка имеет специальные гайки, позволяющие прикручивать ее на шпильки крепления распредвала. Это позволяет последовательно устанавливать ее над каждой из пар клапанов. Необходимо хорошо затягивать гайки крепления рейки, чтобы она не качалась во время проведения замеров. После этого надо закрепить микрометр (индикатор) на рейке так, чтоб он упирался в край рокера, нажимающего регулируемый клапан.

Чтобы проверить зазор, надо поднять кулачок рокера специальным захватом или пальцем и проконтролировать по стрелке прибора величину свободного хода. Если он не равен 0,52 мм, то его следует выставить так же, как при регулировке при помощи щупа.

Данный способ регулировки более точный и надежный. Щуп, проходя между рокером и распредвалом, игнорирует возможный зазор, появляющийся в результате выработки на деталях.

Микрометр определяет действительную величину свободного хода рокера, кроме этого, ориентироваться по показаниям индикатора проще и надежней, чем по свободному ходу щупа. Это позволяет отрегулировать зазоры в клапанном механизме максимально точно.

Особенности регулировки 2107 инжектор

• Во-первых, на инжекторной модели нет бегунка, поэтому угол поворота можно выставлять только по распредвалу (так же, как и для карбюраторной модели)
• Во-вторых, здесь нет необходимости снимать корус воздушного фильтра для получения доступа к крышке ГБЦ (в отличие от карбюраторной модели)
• В третьих, для поворота коленвала на инжекторной модели не получится использовать ключ на 38. Можно задомкратить заднее колесо, поставить коробку на высшую передачу и менять угол коленвала, прокручивая заднее колесо.

Все детали клапанного механизма

1 — клапан;2 — стопорное кольцо;3 — направляющая втулка;4 — маслоотражательный колпачок;5 — опорная шайба наружной пружины;6 —опорная шайба внутренней пружины;7 — внутренняя пружина;8 — наружная пружина;9 — тарелка пружины;10 — сухари;11 — рычаг привода клапана;12 — пружина рычага;13 — регулировочный болт;14 — контргайка регулировочного болта;15 — втулка регулировочного болта;16 — стопорная пластина пружины рычага.

— Регулировка клапанов на ВАЗ 2107

Регулировка клапанов ваз 2109, 2114 8 клапанов: зазоры, порядок

Много мифов и легенд сложилось вокруг такой необходимой процедуры как регулировка клапанов на ваз 2109, 2114 и 2108. Сначала карбюраторные потом стали инжекторные, но конструкция газораспределительного механизма не поменялась. До 2011 года выпуска даже тепловые зазоры остались прежними. Лишь с приходом легкой ШПГ зазоры стали чуть больше. Седла стали металлокерамические, а поршня легкие. Периодичность регулировки клапанов осталась прежней в 30000 км пробега.

На новом автомобиле регулировать клапана нужно обязательно в первые 3000 км пробега, далее в 15000 и каждые 30000 км. Если не придерживаться периодичности, клапана могут сгореть, седла в головке просесть. К тому же теряется тяга и увеличивается расход топлива. Тепловые зазоры на вазах 2108, 21083, 2109, 21099, 2110, 21102, 2111, 21114, 2112, 2113, 2114, 2115, 1113, 11113, 2170, 2190, приора, гранта (с двигателем 11183), должны быть такие:

• Выпускные 0,35;
• Впускные 0,20 мм.

Тепловые зазоры на новых модификациях с 2011 года на ваз 8 клапанные лада гранта, калина 2, приора, с двигателем 21116

• Выпускные 0,4 мм;
• Впускные 0,25 мм.

Расчет зазора

Для того чтобы узнать размеры шайб существует формула регулировки:

H = B + (A — C)

H – толщина новой шайбы;

B – толщина шайбы, которую сняли;

A – существующий зазор;

C – номинальный зазор (0,2 или 0,35)

Зазоры проверяем щупом. Желательно их иметь несколько с шагом 0,02 – 0,03 мм.

Правильная регулировка клапанов дает залог продолжительной жизни мотора.

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы.

Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии.

Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм.  Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

1. Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
2. При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
3. Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
4. Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
5. Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
6. Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
7. Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
8. Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
9. Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
10. Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
11. Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
12. На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

На моторах, у которых 16 клапанов регулировка не требуется, так как тепловые зазоры выбираются в автоматическом режиме за счет гидрокомпенсаторов.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Таблица регулировки по инструкции завода

Марка авто	Впуск	Выпуск
приора 21116	0,25	0,4
калина 2  21116
лада гранта  21116
гранта 2190	0,2	0,35
приора 2170
21114
21102
21099
21093
21083
11186
11183
2190
2115
2114
2113
2112
2111
2110
2109
2108
ваз 99
ваз 083
1118
11113 ока
1111 ока

Что нужно для регулировки

Как уже было подмечено выше, отрегулировать тепловые зазоры клапанов на вазе можно своим руками. Для этого нужны набор шайб, некоторые приспособления и инструменты. Рейку можно сделать самодельную, но рентабельнее купить вилочку для установки зазоров на авторынке готовую.

Пяточки для регулировки понадобятся в диапазоне от 3,40 до 4,05 мм если в ГБЦ не менялись направляющие. Если же все-таки производился ремонт, или автомобиль на газу придется приобрести шайбы в диапазоне от 2,50 мм для выпускных клапанов. Впускные клапана как правило остается на прежнем зазоре, на них седла не топятся.

Таким образом, в данной статье рассмотрели вкратце порядок регулировки клапанов на автомобилях марки ВАЗ с передним приводом. Также затронули последствия несвоевременной настройки, и езды на газу.

Рейка для регулировки клапанов на классику

Клапанный механизм с механическими толкателями имеет простую конструкцию, невысокую стоимость, его работоспособность не в такой значительной степени зависит от качества моторного масла, как в двигателях с гидрокомпенсаторами.

Но у этой системы есть один большой недостаток – в процессе эксплуатации изменяются тепловые зазоры (ТЗ), и их приходится настраивать. Порядок и таблица регулировки клапанов ВАЗ-2107 существуют для того, чтобы правильно выставить ТЗ, а исполнитель операции мог запомнить порядок действий.

Если клапана отрегулировать неверно, двигатель внутреннего сгорания (ДВС) начнет работать с перебоями, появится стук, потеряется мощность, и вероятно, в результате может потребоваться более серьезный ремонт.

Для чего нужна регулировка клапанов

В любом автомобильном двигателе открытие клапанов необходимо для наполнения цилиндров топливовоздушной смесью, а после их герметичного закрытия в камерах происходит сгорание, совершается рабочий цикл. Если не выставить ТЗ, сделать их меньше положенной нормы или вовсе убрать, герметичности не будет, соответственно, не закроются полностью клапана, топливная смесь не сгорит до конца.

При увеличенных зазорах в клапанном механизме появляется стук, происходит интенсивный износ деталей. Регулировка клапанов (РК) для каждой модели автомобиля производится с периодичностью, указанной в технических условиях заводом-изготовителем, все станции техобслуживания, автослесари и владельцы автомобилей рекомендаций стараются придерживаться.

Регулирование клапанов на автомобиле ВАЗ-2107(карбюратор)

На авто ВАЗ-классика устанавливаются однотипные двигатели, имеющие практически одинаковую конструкцию, различаются только объемами цилиндров (разные диаметры поршней и гильз, ход поршня). Также на «Классике» может устанавливаться карбюраторная или инжекторная топливная система, но ТЗ регулируются одинаково. Для регулировки зазоров здесь потребуются:

• рожковые ключи размерами 17 и 13;
• специальный широкий щуп 0,15 мм.

Для ВАЗ-2107 существует еще один метод РК, где применяется рейка для регулировки и индикатор, щуп здесь уже не требуется, или его можно использовать в качестве контрольного инструмента.

Клапана на ДВС регулируются в определенной последовательности, для этого на коленчатом и распределительном валах сначала выставляются метки, затем коленвал каждый раз проворачивается на 180º по часовой стрелке. Рассмотрим подробнее, как выполнить подобную работу самостоятельно, не упустив никаких важных моментов.

Настройка клапанов на «Классике» своими руками

Чтобы отрегулировать клапана на заднеприводной машине ВАЗ с карбюраторным движком, подготавливаем инструмент, открываем капот. Работу следует производить на холодном двигателе, размер щупа для регулировки – 0,15 мм. Выполняем следующие последовательные действия:

• ставим коробку передач на нейтраль;
• отворачиваем 3 гайки верхней крышки воздушного фильтра (10-й ключ);
• демонтируем крышку и фильтрующий элемент;
• отворачиваем 4 гайки, крепящие корпус воздушного фильтра (ключ на 8), снимаем шланг картерных газов, убираем корпус в сторону;
• отсоединяем от карбюратора трос подсоса и тягу акселератора от клапанной крышки;
• отворачиваем шесть болтов крепления крышки;
• получив доступ к клапанам, приступаем к регулировке. Берем ключ на 38 (специальный для храповика), насаживаем его на гайку шкива коленвала, поворачиваем к/вал до совмещения меток на р/вале;
• просовываем щуп между кулачком р/в и рокером (коромыслом), измеряем зазор. Щуп должен входить с небольшим усилием (натягом), если он не проходит, или зазор очень велик, необходимо произвести регулировку;
• в этом положении меток регулируются клапана №8 и №6, отсчет ведется от радиатора двигателя;
• лишний зазор определяется рукой движением вверх/ вниз при установленном щупе, если ТЗ выше нормы, рокер будет «люфтить». При зазоре меньше положенного щуп вставить не получится;
• для регулирования ключом на 17 ослабляем нижнюю контргайку, изменением положения гайки под 13-й ключ выставляем нужный зазор;
• отрегулировав клапан при установленном щупе, удерживая 13-м ключом, затягиваем контргайку. Здесь есть один небольшой нюанс: обычно при затягивании контрящей гайки зазор несколько уменьшается («подтягивается»), поэтому при регулировке щуп между рокером и распредвалом должен ходить немного свободнее. Впрочем, к этому можно легко приспособиться, все становится понятно в процессе работы;
• поворачиваем коленвал на 180 градусов, метка распредвала должна сместиться на 90º, в этом положении производим РК под номерами 7 и 4;
• еще раз проворачиваем коленчатый вал, здесь уже верхней метки видно не будет, поэтому ориентируемся по нижней отметке, которая находятся на шкиве к/вала;
• в этом положении настраиваем клапана 1 и 3;
• еще раз сделаем поворот коленвалом 180º (на распредвале метка будет смещена на 90 градусов от верхнего положения, но уже в другую сторону), настраиваем зазоры кл. №5 и №2.

Полностью произведя РК, закрываем клапанную крышку, запускаем мотор, проверяем работу двигателя.

Особенности настройки клапанных зазоров на вазовской «Классике» инжектор

Двигатели ВАЗ-классика с инжекторной топливной системой выпускались как с гидротолкателями, так и с механическим приводом. Схема регулировки на ВАЗ-2107 инжектор совершенно ничем не отличается от стандартной настройки клапанов на карбюраторном моторе, есть только некоторые конструктивные отличия (другой корпус воздушного фильтра, нет карбюратора, изменен шкив коленчатого вала (с зубьями для считывания импульсов)).

Как отрегулировать зазоры клапанов, признаки и симптомы неправильной регулировки, порядок работ и прочее

Двигатели внутреннего сгорания, которые устанавливаются на современных автомобилях, это достаточно сложные механизмы с множеством деталей. Поэтому для нормальной работы на протяжении длительного времени они требуют правильного обслуживания.

К сожалению, многие автомобилисты не уделяют этому должного внимания. Например, они не очень хорошо понимают, для чего нужна регулировка клапанов и часто игнорируют эту процедуру, что приводит к дополнительным поломкам и большим расходам на ремонт. В данной материале мы расскажем о том, что такое регулировка клапанов, каким двигателям она нужна и как она выполняется.

• Что такое регулировка клапанов?
• Каким двигателям и когда нужна регулировка клапанов?
• Процедура регулировки клапанов
• на тему

Инструменты для настройки клапанов

Для качественного проведения ремонтных работ должны быть соответствующие инструменты. Чтобы отрегулировать клапанные механизмы, понадобятся следующие инструменты:

• Набор ключей (торцевые и рожковые). Ключи на 13 мм и 17 мм обязательно.
• Щуп для определения зазора.
• Отвертки.
• Фломастер.
• Тряпки.

Щуп для определения зазора для классических автомобилей ВАЗ должен быть толщиной 0,15 мм.

Через сколько км пробега надо менять топливный фильтр?

Как отрегулировать с помощью рейки и индикатора

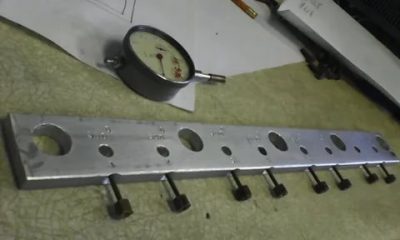

Ещё для регулировки теплового зазора клапанов может применяться специальная рейка в паре с индикатором. Этот набор помогает добиться большей точности, нежели при использовании щупа или шайб.

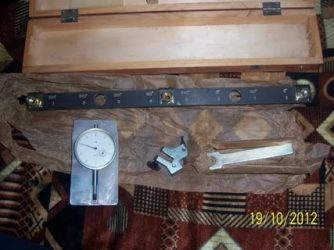

Набор с рейкой и индикатором для регулировки тепловых зазоров клапанов

Порядок работ следующий:

1. После подготовительных процедур и демонтажа крышки клапанов мотор прокручивается до совпадения метки на шестерне распредвала с корпусной меткой.
2. Маркером на обратной стороне шестерни относительно заводской метки можно через каждые 90 градусов проставить свои отметки.
3. При помощи трёх болтов фиксируем рейку на выступе блока подшипников.
4. В специальное гнездо на планке ставится стрелочный индикатор с установленной на «0» шкалой.
5. Специальным приспособлением берётся кулачок и тянется вверх, после чего стрелка индикатора сместиться на 50–52 деления. Если полученные цифры отличаются, тогда клапан регулируется по сценарию, описанному при работе с щупом.

Признаки и последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться. Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями. Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

• значительное уменьшение срока службы клапанов;
• расклёпывание;
• скол торца, что ещё больше увеличивает зазор;
• повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

1. Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
2. При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
3. Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
4. Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.
5. Повышенная нагрузка на ремни ГРМ.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

• в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
• проведённый ремонт газораспределительного механизма;
• регулировка производилась более 20 тысяч километров назад;
• явное снижение отдачи двигателя;
• повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Рекомендуем:  Нужно ли прогревать двигатель, перед поездкой, зимой и летом

Желательно совместить регулировку с заменой масла. Это позволит избежать попадания в двигатель грязи, песка и пыли.

Последовательность регулировки

Итак, совместили метку на распределительном валу и с наплывом на его крышке, проверяем совпадение их на колен. валу. Дополнительно можно проконтролировать правильность установки при помощи бегунка трамблера. Его контактный выступ должен быть направлен на вывод провода высокого напряжения 4-го цилиндра.

Если все метки совпали, можно начинать проверку и регулировку.

Порядок регулировки клапанов ВАЗ-2103 приведен в таблице:

Порядок регулировки клапанного механизма ВАЗ «Классика»
Угол проворота колен. вала	Регулируемые клапана
8, 6
180	4, 7
360	1, 3
540	5, 2

Порядок регулировки тепловых зазоров клапанов

Практически все ДВС современных автомобилей имеют правое вращение коленчатого вала – коленвал вращается по часовой стрелке. От к/вала приводится в движение распределительный вал, передается вращение на распредвал через ремень или цепь. Распредвалов в двигателе может быть несколько, сколько их в моторе, зависит от особенностей конструкции силового агрегата.

На каждом распределительном вале (РВ) обязательно имеются кулачки, за счет них обеспечивается открытие и закрытие клапанов, наполнение цилиндров ДВС топливовоздушной (ТВ) смесью. Чтобы в цилиндрах создавалась компрессия, клапана в головке блока должны в момент закрытия герметично прилегать к своим седлам.

Между клапаном и кулачком РВ обязательно должен иметься тепловой зазор, он измеряется, когда клапан полностью закрыт, а кулачок р/вала не нажимает на клапан. Для нормальной работы цилиндров клапана должны быть отрегулированы в соответствии с рекомендациями изготовителя мотора, и у каждой модели ДВС есть определенный порядок регулировки тепловых зазоров клапанов (ПРТЗК).

ПРТЗК зависит:

• от количества цилиндров в двигателе;
• порядка работы цилиндров;
• конкретной модели движка.

Например, порядок работы цилиндров для многих российских ДВС:

• четырехцилиндровых – 1342;
• шестицилиндровых – 153624;
• восьмицилиндровых – 15426378.

Но не все 4-цилиндровые ДВС работают в выше обозначенном порядке, например, моторы ЗМЗ-24/402 и УМЗ-414/417/ 451 и некоторые другие их модификации работают в порядке 1243. Восьмицилидровые V-образные моторы немецких концернов Ауди/ Фольксваген, БМВ, Мерседес имеют порядок работы цилиндров 15486372. Следует отметить, что также на легковых авто встречаются, 2-х, 3-х, 5-ти и 12-ти цилиндровые ДВС, соответственно, у них существует свой порядок работы цилиндров. Клапана на движках можно отрегулировать по-разному:

• по каждому цилиндру, когда поршень в нем находится в ВМТ (верхней мертвой точке);
• за два оборота коленвала (в положениях ВМТ двух цилиндров, например, для 4-цилиндрового двигателя – первого и четвертого).

Регулировка зазоров, как часто производят регулировку зазоров

Проверку клапанов необходимо проводить каждые 20-30 т. километров.

Прохождение данного километража не свидетельствует о том, что необходимо обязательно проводить регулировку зазоров клапанов. Немало производителей применяют на транспортных средствах современные системы, которые не требуют выполнения подобной процедуры.

Процедура регулировки клапанов

Производить регулировку клапанов необходимо только на холодном двигателе, причем со строгим соблюдением определенной последовательности действий. В противном случае зазоры будут отрегулированы неправильно со всеми вытекающими из этого последствиями.

Процесс регулировки начинается с того, что поршень цилиндра устанавливается в самую верхнюю точку сжатия. Чтобы привести его в такое положение, необходимо провернуть коленчатый вал или же за пусковую рукоятку, или же за винт крепления шкива привода генератора. Следует заметить, что вращение нужно производить только по часовой стрелке. После того, как поршень установлен, необходимо произвести проверку величины зазора. Делается это с помощью специального щупа.

Если выясняется, что зазор или чрезмерно велик, или слишком мал, то необходимо его изменить. Для этого на соответствующем болте или винте необходимо сначала освободить контргайку, а затем установить зазор до требуемого предела. Он определяется толщиной соответствующего щупа. Как только величина зазора установлена, нужно зафиксировать это положение, затянув контргайку.

Делать это нужно аккуратно и осторожно, чтобы не сбить настройку. После этого надо обязательно проверить правильность регулировки клапана с помощью щупа: он должен входить в зазор, однако не свободно, а с некоторым усилием.

Если так и есть, то это означает, что регулировка конкретного клапана конкретного цилиндра произведена правильно, и нужно проделать всю описанную выше процедуру для всех оставшихся клапанов и цилиндров.

Следует отметить, что регулировка клапанов двигателей внутреннего сгорания — процедура весьма кропотливая, требует аккуратности, не терпит спешки. Предпочтительнее всего не производить ее самостоятельно, а обратиться на станцию технического обслуживания и доверить эту работу профессионалам, имеющим соответствующий опыт и необходимые навыки.

Как правильно отрегулировать зазоры клапанов?

Несмотря на то что клапаны автомобильного двигателя выглядят как простые детали, они выполняют важные функции в его работе – отвечают за своевременную подачу горючей смеси в цилиндры, вывод из них отработанных газов. А полнота сгорания топлива влияет на экономичность и мощность мотора, степень токсичности выхлопных газов. Поэтому регулировка зазоров клапанов – обязательная периодическая процедура во время эксплуатации ДВС.

Как должна осуществляться работа элементов?

Работа 4-тактного двигателя включает в себя 4 цикла.

Каждый цикл имеет свое назначение:

1. Впуск – открывается впускной клапан, в цилиндр подается топливная смесь.
2. Сжатие – клапаны закрыты, сжимается смесь топлива.
3. Рабочий ход – клапаны закрыты, горящая смесь расширяется, ее энергия направляется на перемещение поршней.
4. Выпуск – открывается выпускной клапан, удаляются отработанные газы.

Чтобы мотор работал эффективно, необходима правильная настройка зазоров.

Функция зазоров

В цилиндре автомобильного двигателя как минимум 2 клапана (может быть больше в зависимости от модели авто). Через впускной клапан горючая смесь попадает в цилиндр, а через выпускной удаляются газы. В действие деталь приводит газораспределительный механизм.

Во время эксплуатации мотор нагревается, в результате чего происходит расширение всех его элементов. Поэтому, когда мотор не работает (находится в холодном состоянии), между некоторыми деталями должен быть зазор, достаточный для теплового расширения металла.

Регулировка параметров

Процедура регулировки зазоров состоит из нескольких этапов. Предварительно осуществляется подготовка транспортного средства и помещения, в котором планируются ремонтные работы.

Подготовка элементов

Перед началом настройки деталей надо очистить от загрязнений, тщательно вымыть кузов машины, удалить загрязнения под капотом. Это необходимо, чтобы предупредить попадание сторонних частиц в цилиндры.

Транспортное средство устанавливается в помещении на ровной поверхности, затягивается стояночный тормоз, а под колеса дополнительно подкладываются упоры, способные предупредить самопроизвольное движение ТС. В помещении необходимо организовать хорошее освещение и дополнительные переносные осветительные приборы.

Непосредственно для выполнения регулировочных работ нужно подготовить комплект инструментов, в который входят:

• пинцет;
• отвертки;
• щуп;
• гаечные ключи;
• шайбы регулировочные;
• приспособление для регулирования клапанов;
• микрометр.

Головка блока цилиндров демонтируется также на подготовительной стадии.

Использование щупа

Для современных моделей авто при настройке цилиндровых клапанов с использованием щупа дополнительно применяются шайбы.

Порядок выполнения работ:

1. Осуществляется демонтаж клапанных крышек, трубок, корпуса фильтра. Рекомендуется также выкручивать свечи, тогда легче будет прокручиваться коленчатый вал.
2. Снимается крышка (надо выкрутить 2 гайки), удаляются остатки двигательного масла.
3. Извлекается кожух ремня ГРМ.
4. Процедура регулировки будет начинаться от поршня цилиндра. Его надо зафиксировать в верхней точке сжатия. Рекомендуется ориентироваться по меткам, которые были нанесены производителем.
5. Коленвал прокручивается по часовой стрелке. При этом риски, нанесенные на вал, должны совпасть с рисками, нанесенными на корпус подшипников.
6. Отжимается контргайка на винте, выполняется регулировка зазора. Щуп должен стать максимумом подворота болта.

После затягивания контргайки проверяется правильность показателей настройки. Риски относительно друг друга могут сдвинуться, если гайку сильно перетянуть. Данная процедура повторяется для остальных клапанов.

Работы с рейкой и индикатором

Часто регулировка клапанов выполняется с применением рейки и индикатора. Эта технология предоставляет возможность выставить более точные показатели, чем щупом.

Последовательность работ:

1. После подготовки авто, помещения и инструментов можно выполнять работы по настройке клапанов. Сначала надо прокрутить двигатель, чтобы метки корпуса совпали с метками распредвала.
2. С другой стороны шестерни распредвала надо поставить свои отметки маркером, через каждые 90º относительно метки, отмеченной производителем.
3. На блоке подшипников на 3 болта крепится рейка.
4. В специальное гнездо, сделанное на рейке, устанавливается индикатор. Шкала выставляется на 0.
5. Регулировочным приспособлением слегка подтягивается вверх кулачок. Стрелка индикатора должна переместиться на 50-52 деления.

Если после выполнения регулировки показатели отличаются от установленных параметров, необходимо повторить процедуру, но уже с использованием щупа. После завершения ремонтных работ запускается мотор и прослушивается его работа в разных режимах.

Признаки неудачной настройки

После запуска все составные элементы мотора, соответственно металл расширяется. Необходимо также учитывать естественный износ трущихся деталей.

Признаки неправильной регулировки:

• посторонний шум в головке блока;
• увеличился расход топлива;
• упала мощность двигателя;
• клапаны не регулировались более 20 тыс. км пробега машины.

Все эти симптомы являются основанием для проведения регулировки зазоров между установленными элементами двигателя ТС.

Последствия неправильно рассчитанного зазора

Например, если сделать его больше установленного значения, двигатель будет издавать характерные постукивания, которые вместе с его прогревом будут пропадать.

Последствия установки зазора больше нормы:

• снижение периода эксплуатации клапанов;
• посторонний шум в процессе работы мотора;
• расклепывание;
• скол торца и увеличение зазора.

Из-за неотрегулированного зазора происходит нарушение процессов газораспределения, снижается мощность автомобильного двигателя.

Последствия установки зазоров меньше нормы:

• увеличивается нагрузка на ремни ГРМ;
• прогорание клапанов;
• снижение компрессии;
• повышение окислительных процессов и коррозии;
• нарушение теплоотдачи.

Поэтому регулировку тепловых зазоров клапанов необходимо выполнять на протяжении всего периода эксплуатации транспортного средства. Специалисты рекомендуют осуществлять такие мероприятия через каждые 20-30 тыс. км пробега автомобиля.

Регулировка клапанов ВАЗ 2106

Обратить внимание на работу клапанов в автомобиле нужно в случае появления характерного стука во время работы двигателя, при заметном падении его мощности, увеличении расхода топлива, а также при нестабильной работе холостого хода. По причине некоторых конструктивных особенностей газораспределительной системы автомобиля, в обслуживании он нуждается примерно каждые полгода. Для многих автомобилистов регулировка клапанов ВАЗ 2106 своими руками стала привычной процедурой, даже еще и потому, что эта работа не отличается особенной сложностью.

Регулировка клапанов двигателя

Регулировка проводится на не разогретом двигателе, температура которого составляет 20-25°С. Автомобиль нужно установить на ровной площадке, если это гараж, нужно позаботиться о хорошем освещении.

Для работы потребуется:

• Прямая отвертка;
• Набор гаечных ключей;
• Ключ, которым можно было бы провернуть вал;
• Щуп, служащий прибором измерения для контроля над определением правильного значения зазора.

Порядок регулировки клапанов ВАЗ 2106

1. В самом начале разбирается газораспределительный механизм – этими действиями будет открыт доступ к настройке и регулированию деталей. С этой целью снимается воздушный фильтр.

2. Следующий шаг – снятие крышки клапанов, что позволит увидеть корпус распредвала и другие внутренние детали.

3. Проворачивается коленвал, чтобы совпали метки шкива и крышки переднего сальника. Когда вал находится в таком положении, происходит начало такта сжатия в четвертом цилиндре.

4. Проводится проверка зазора: для этого используется щуп 0,15 мм, вхождение которого должно сопровождаться определенным усилием. Регулирование зазора требуется в случае слишком легкого прохождения щупа в зазор, либо же, если он не проходит совсем.

5. Гаечным ключом «14» удерживается регулировочный болт, а с помощью ключа «17» ослабляется контргайка. Поворотом болта устанавливается нужный зазор, болт фиксируется контргайкой. После выполнения этих действий проводится контрольный замер щупом.

Чтобы отрегулировать клапаны можно было максимально корректно, нужно следовать определенному порядку действий:

• Регулируются клапаны №6 и №8, на пол-оборота проворачивается коленвал;
• Аналогичная операция проводится с клапанами №4 и №7, поворот вала;
• Клапаны №1 и №3, поворот вала;
• В завершении выставляется зазор клапанов № 5 и №2.

После этих действий выполняется несколько полных поворотов валом, делается контрольная проверка зазоров щупом, собираются все снятые прежде детали.

На деле удалось убедиться, что регулировка щупом не представляет особой сложности, по сути, делаются повороты валом и регулируются болты. Но этот способ откровенно неточен по причине имеющегося износа в местах соприкосновения кулачка с коромыслом.

Указанный выше недостаток отсутствует, если регулирование зазоров выполняется при помощи индикатора и регулировочной рейки.

Регулирование зазоров клапанов при помощи регулирующей рейки

1. Как и в вышеописанном случае, автомобиль должен быть установлен на ровную площадку. Этот второй способ регулировки позволит добиться большей точности при выполнении работ. Используются те же инструменты, и выполняются аналогичные действия по снятию фильтра.

2. После совмещения меток шкива и крышки сальника, устанавливается рейка, тремя болтами прикрепляемая к корпусу распредвала.

3. Далее, в имеющееся на рейке гнездо выполняется установка стрелочного индикатора, его шкала устанавливается на ноль.

4. Измеряется имеющийся зазор, и в случае необходимости – регулируется подобно методике регулирования щупом. Регулировка выполняется по схеме, рассмотренной в первом случае.

В результате, правильно отрегулированные клапана повлияют на снижения потребления топлива, увеличится мощность двигателя, стабилизируется его работа и снизится шумообразование.

Ниже вы можете просмотреть видео о том, как самостоятельно отрегулировать клапана на ваз-2106.

Регулировка клапанов ВАЗ: схема, порядок ремонта своими руками

Хай пипл. В этой статье рассмотрим как делать регулировку клапанов на классике. Владельцам отечественных автомашин семейства ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 приходится сталкиваться с такой работой двигателя, когда слышно, как стучат клапана. В этом случае надо найти причину, почему стучат и отрегулировать. Также надо их настраивать, были различные работы по ремонту ДВС, например, замена клапана, поршня, прокладки и т.д.

статьи:

Регулировка клапанов

При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана.

Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.

Наибольшую опасность для мотора автомобиля является зазор меньше допустимого. Слишком маленький зазор между рычагом привода и кулачком распредвала препятствует шляпке клапана плотно сесть в свое посадочное место на головки блока цилиндров. Через не севший клапан из камеры сгорания выбиваются газы сгоревшей топливно-воздушной смеси. Из-за этого шляпка выпускного клапана по периметру начинает сгорать.

Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.

Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

• подождать пока двигатель остынет, если он работал;
• поставить машину на ровное место;

Порядок регулировки клапанов:

1. 1. Снять крышку воздушного фильтра и сам фильтр.
   2. Отсоединить трубки крепления фильтра и демонтировать крепление.
   3. Снимаем тросик управления воздушной заслонки (подсос).
   4. Снять тягу дроссельной заслонки.
   5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
   6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
   7. Снимаем крышку трамблера (распределителя).
   8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес.

      Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.

   9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера.

      Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.

   10. После совпадения меток приступаем к настройке зазоров клапанов.


       Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
       Угол проворота коленчатого вала	Регулируемые клапана
       	8 и 6
       180	4 и 7
       360	1 и 3
       540	5 и 2

       Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

   11. Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
   12. Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко  или с большим усилием, то надо регулировать.
   13. На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
   14. Далее, проделываем то же самое с 6-м клапаном.
   15. Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
   16. После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

В этом видео показана регулировка клапанов на ВАЗ 2106.

про регулировку теплового зазора для машин ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Для тех, кто хочет послушать как стучат клапана на «классике» Ваз.

Регулировка зазоров клапанов: 2 варианта

Основная функция стабильной и четко слаженной работы двигателя внутреннего сгорания — наилучшим образом настроенные зазоры клапанов. Главные части газораспределительной системы ДВС являются: распредвал, клапана и привод. Привод может быть ременный, а может быть цепной. Про замену цепи ГРМ я рассказывал позавчера. Сегодня тема про то, как своими руками отрегулировать клапана.

статьи:

• Принцип работы клапанов ДВС.
• Для чего нужны зазоры клапанов?
• Как выставить правильный зазор?
• Что, если сделать неправильный зазор?
• Как изменить зазор клапанов?
• Как отрегулировать зазоры?
• Подготовка.
• Регулировка с щупом.
• Регулировкой рейкой с индикатором.
• Вывод.
• .

Принцип работы клапанов ГРМ ДВС

Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.

Конкретно, для регулировки клапанов ВАЗ я уже делал статью.

В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).

Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленвала и распредвала, такту и мотора и газораспределительным фазам.

Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.

Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.

А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.

Компрессию проверить легко: глушите мотор, выкручиваете свечу, вместо нее закручиваете манометр специальный, поворачиваете ключ зажигания, выходите и смотрите, какое давление показывает манометр данного цилиндра.

А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.

Для чего нужны зазоры клапанов

Чтобы двигатель работал наилучшим образом, развивал все свои эксплуатационные характеристики по максимуму, должны четко и синхронно двигаться клапана. Клапана должны плотно садиться в свои гнезда и открываться по максимуму.

При правильно выставленных зазоров клапанов, горячий двигатель работает почти также, как и холодный, то есть потеря мощности минимальна.

Когда автомобиль много эксплуатируется, например круглосуточно работает в такси, то клапана быстрее теряют свою настройку. Многие наверное слышали, говорят — клапана стучат. Это как раз, время для регулировки клапанов.

Совет автоэкспертов: Надо делать проверку и регулировку клапанов через каждые 25 тысяч километров реального пробега. Конечно, модификаци и марок двигателей много. Правильнее будет прочитать руководство по эксплуатации конкретного двигателя. Может там вообще не требуется никогда регулировка.

Как выставить правильный зазор

Есть специальная инструкция по настройке клапанов переднеприводных машин и заднеприводных.Да, шляпка клапана должна плотно садиться в седло, но при этом должен оставаться микрозазор. Он требуется для того, что шток клапана плотно, жестко не упирался в верхнюю часть.

Есть строго вычисленные и установленные заводом-изготовителем двигателя зазоры. Так, зазор не должен быть больше 0,15 мм. Самое максимально допустимое отклонение от этой величины — 0,05 мм. Это обязательно проверяется, когда ДВС холодный.

Правильная регулировка клапанов — это высокая мощность мотора (тяга), низкий расход топлива.

Если неправильно выставил зазоры клапанов

После 5-10 минут работы, мотор набирает рабочую температуру (это около 90-100 градусов). По закону физики, все детали начинают расширяться. От того, слишком большие или слишком маленькие зазоры клапанов, износ двигателя будет разным.

Если в таком режиме двигатель будет работать долгое время, то:

• срок службы клапанов уменьшается;
• торец штока клапана может отколоться;
• расклепывание;
• будет повышенный уровень шума работы ДВС.

Так как газораспределительные фазы нарушены, мощность двигателя может упасть в два раза.

Последствия малого зазора клапанов:

• Низкая компрессия в цилиндрах.
• Отработанные газы не успевают удалиться через маленький зазор и края клапанов сгорают.
• Тарелки клапанов не плотно садятся в свои посадочные места.
• Высокая нагрузка на ременный или цепной привод ГРМ.

Необходимо как можно скорее отрегулировать зазоры клапанов при появлении следующих признаков:

• В верхней части головки блока цилиндров (ГБЦ) появился звон.
• Если был сделан ремонт ГРМ.
• Если после последней регулировки проехали более 25000 км.
• Если не тянет двигатель. Ни в гору, ни по прямой.
• Если увеличился расход бензина.

Как измерить зазор клапанов

Проверяем зазоры обязательно на «холодную», то есть, когда двигатель полностью остынет.

Готовим инструменты:

• щуп;
• набор ключей;
• молоток;
• съемник.

Если толкатель клапана с винтовой регулировкой, то поворачиваем коленвал до того момента, пока кулачок не будет направлен в противоположную сторону от толкателя. Затем, тихонько ударяем молотком по толкателю и рукой раскачиваем его в стороны. Вставляем щуп и измеряем зазор между толкателем и клапаном и смотрим, на сколько он отличается от значения, которое должно быть для этого двигателя. На щупе выбиты цифры, указывающие на его толщину.

Если толкатель клапана с регулировкой шайбами, то крутим коленвал ДВС так, чтобы кулачок этого клапана был направлен вверх. После этого, берем щуп с нужной толщиной, которая должна быть в этом моторе.

Если нужный щуп не заходит под клапан, значит зазор меньше положенного. Если щуп спокойно лезет и болтается там, значит зазор больше положенного.

Регулировка зазоров клапанов

Сначала вытираем клапанную крышку и двигатель, чтобы мусор не попадал внутрь. Потом снимаем крышку.

Инструменты:

• Набор ключей.
• Отвертки.
• Специальные щупы (пластины).
• Пинцет.
• Регулировочные шайбы разных толщин.
• Микрометр.
• Прибор для регулировки клапанов.

Пошагово:

Оригинал статьи размещен здесь:autostuk.ruПОДПИСЫВАЙТЕСЬ НА КАНАЛ.

Порядок регулировки клапанов своими руками — советы и рекомендации по регулировке зазоров клапанов (90 фото)

Каждая деталь в автомобиле имеет своё время износа. Для предотвращения поломки машины нужно раз в полгода посещать специализированные СТО, а также проводить диагностику всей электронной системы.

По статистике из-за несвоевременного устранения неполадки в автомобиле, ежегодно на дорогах нашей страны гибнут от 1500 до 1700 людей. Для сравнения, данное количество людей сопоставимо с небольшой деревней.

Сегодня мы хотим затронуть такую тему, как порядок регулировки клапанов двигателя.

В нашей статье мы затронем актуальные вопросы по данной теме, а также доступно объясним порядок регулировки клапанов.

Регламент настройки

Каждый автовладелец может обратиться за помощью к регламенту мануала. Нужно отметить, что порядок регулировки клапанов ВАЗ происходит непосредственно на заводе изготовителя.

Следуя правильной технической эксплуатации автомобиля, замену клапанов в самом начале нужно производить после 10-15 тысяч пройденных километров. Это позволит своевременно устранять неполадки и предотвратит возможную аварию на дороге.

Далее замену клапанов можно осуществлять через каждые 40-45 тысяч километров.

Есть случаи, когда машина клапана преодолевали и 80 тысяч километров без проблем, но это чаще исключение из всех правил. Интересно знать, что порядок регулировки клапанов двигателя УАЗ такой же как у автомобилей ВАЗ.

Справка. Установка толкательных шайб на автомобиле ВАЗ 2107 идентична с установкой на все предыдущие модели ВАЗ. Моторы у таких автомобилей также идентичны.

Первые симптомы

Чтобы понять, что в вашем автомобиле существует неполадка с мотором и начать своевременный порядок регулировки клапанов ВАЗ 2107, вам нужно внимательно изучить работу двигателя этого автомобиля:

• Самым первым сигналом, который указывает на нарушение работы клапана в двигателе, является посторонний шум.
• Чрезмерный расход топлива, в среднем на 4-5 литров больше обычного.
• Выстрелы в выхлопной трубе, а также появление чёрного дыма.
• Протекание масла через прокладку насосной системы в двигателе.
• Появление компрессии в работе двигателя (машина теряет мощность).

Все перечисленные признаки является тревожным сигналом, на который автовладельцу нужно срочно обратить внимание и начать это исправлять.



Следует знать, что такие проблемы возникают как на бензиновом двигателе, так и на дизельном. Из этого следует, что порядок регулировки клапанов дизельного двигателя аналогичен с бензиновым.

Перед тем как начать регулировать клапаны, следует подготовить весь нужный инструментарий, без которого осуществить эту задачу никак не получится. Вам потребуется:

• Микрометр.
• Рейка для отжатия толкателей.
• Щуп многосоставный.

Последний инструмент нужен для замера зазора между всеми клапанами. Лайфхак, если у вас нет рейки для толкателей, заменой вам могут послужить шлицевые отвёртки.

Приобрести полный набор инструментов вы можете в специализированном магазине или в интернете. Цена набора будет варьироваться от 250 до 450 рублей.

Регулирование клапанов

Сначала вам необходимо снять клапанные крышки и удалить остатки моторного масла непосредственно возле прокладок. Сделать это можно при помощи обычной влажной тряпки. Затем можно приступить к началу ремонта.

Выставляйте точку, совмещая шкиф и внутренний кожух ГРМ. Далее поворачиваем распредвал таким образом, чтобы наш шкиф сместился приблизительно на 30-40 градусов от ВМТ. Потом поставьте на том месте метку, от неё вы будете ориентироваться при вращении распредвала.

Точно измерьте зазор 1-ого клапана. Затем начинаем замену шашки, если она не становится на своё место, а имеет кривизну, то скорей всего вам потребуется заменить шайбу регулировки.

После измерьте все зазоры и полученные результаты запишите себе в блокнот.

Сопоставите ваши данные с официальными записями к машине. Если записи совпадают, тогда порядок регулировки зазоров клапанов был выполнен верно.

Заключение

Регулирование клапана — это достаточно трудное дело, если у вас нет знаний в этой работе, то не стоит и начинать. Лучше всего будет обратиться в специализированный сервис, где вам отрегулируют клапаны за небольшую плату.

Фото процесса регулировки клапанов своими руками

Пожалуйста, сделайте репост;)
