Неисправность рулевых наконечников: симптомы и замена автомобиля

Рулевые наконечники и тяги критически важны для управления автомобилем, обеспечивая точность и стабильность движения. Их неисправность может вызвать серьезные проблемы, включая ухудшение управляемости и безопасность на дороге. В статье рассмотрим основные признаки и причины неисправности рулевых наконечников, а также предложим пошаговую инструкцию по их проверке и замене на примере автомобиля Ауди А6 С5. Эти знания помогут автовладельцам вовремя выявлять проблемы и поддерживать автомобиль в исправном состоянии.

Предназначение рулевых наконечников и тяг

Шаровые наконечники выполняют функцию соединения рулевой тяги с поворотным рычагом стойки или поворотным кулаком, в зависимости от конструкции подвески автомобиля.

Эти элементы обладают необходимой жёсткостью и не имеют зазоров при работе в заданном направлении, что позволяет тяге свободно перемещаться относительно рычага под углом в различных плоскостях.

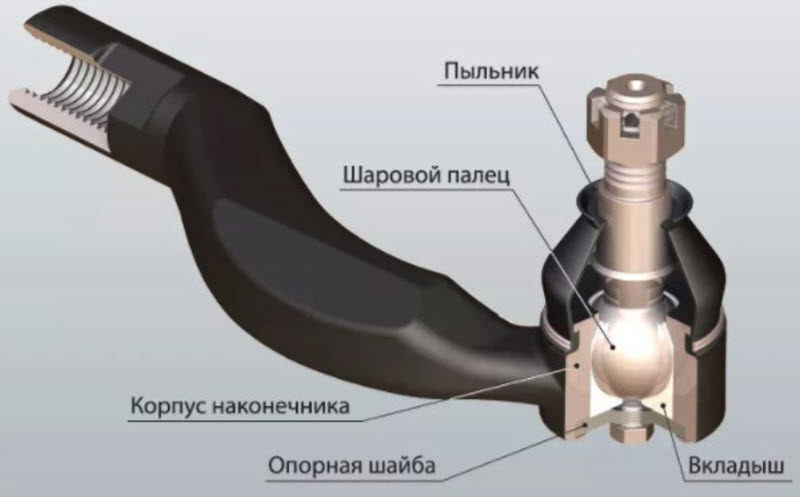

Такое взаимодействие обеспечивается благодаря плотной посадке шарового пальца в корпусе шарнира, который фиксируется мощной пружиной с использованием пластиковых или металлических вкладышей, смазанных для улучшения работы.

Неисправность рулевых наконечников может привести к серьезным проблемам с управляемостью автомобиля. Эксперты отмечают, что основными симптомами данной неисправности являются стуки и шумы при поворотах, а также неравномерный износ шин. Водители могут также заметить, что автомобиль тянет в сторону, что указывает на возможные проблемы с рулевым управлением. При возникновении таких признаков важно незамедлительно обратиться к специалистам для диагностики. Замена рулевых наконечников — это процесс, который требует аккуратности и профессионального подхода. Неправильная установка может привести к повторным поломкам и ухудшению безопасности на дороге. Регулярная проверка состояния рулевых наконечников поможет избежать серьезных последствий и обеспечит надежность автомобиля.

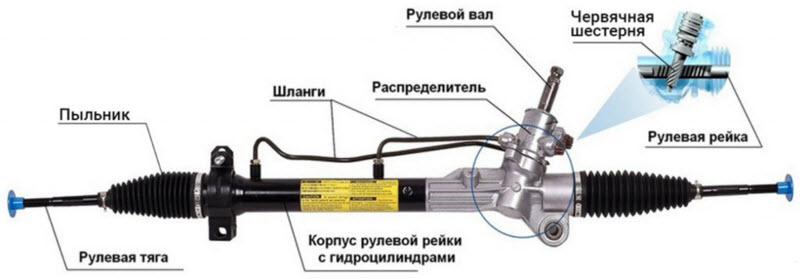

Устройство рулевой рейки

На большинстве легковых автомобилей применяется рулевой механизм реечного типа. Его конструкция включает в себя:

• корпус механизма;
• рейку с зубчатой накаткой с одной стороны;
• ведущую шестерню, установленную на конце рулевого входного вала;
• упор, который прижимает рейку к шестерне, устраняя зазоры между зубьями;
• пружину упора;
• втулки в корпусе, по которым движется рейка;
• подшипники качения, в которых вращается входной вал с шестерней;
• сальники и пыльники, обеспечивающие герметичность корпуса;
• гидроусилитель руля, если он предусмотрен.

Корпус механизма устанавливается на моторном щите в его нижней части или на подрамнике передней подвески. Вал рейки соединяется с рулевой колонкой с помощью шлицов или специальной лыски на цилиндрической поверхности.

Когда водитель поворачивает рулевое колесо, момент передается через колонку на входной вал. Взаимодействие шестерни и рейки преобразует вращательное движение в поступательное движение рейки. К концам или середине рейки прикреплены рулевые тяги, по одной с каждой стороны, с использованием резинометаллических или шаровых шарниров.

Чаще всего применяются концевые тяги с шаровыми шарнирами (яблоками), которые защищены цилиндрическими гофрированными чехлами, сохраняющими смазку и предотвращающими попадание грязи.

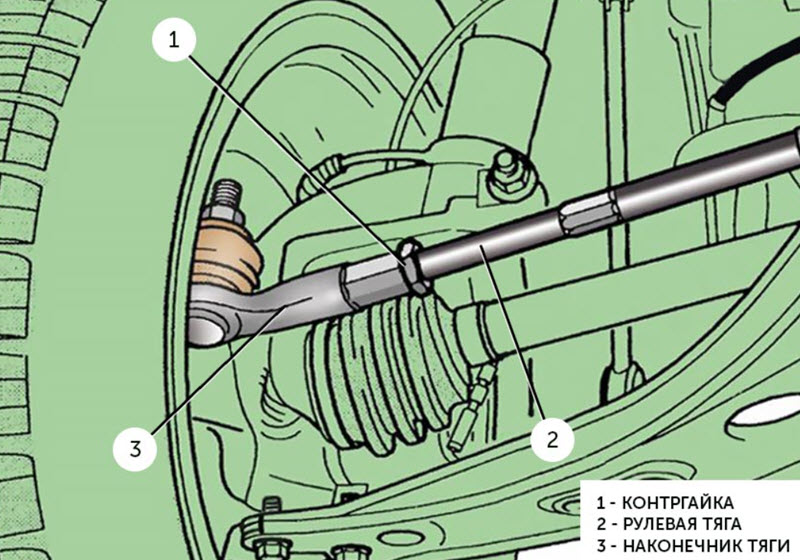

Другие концы тяги соединяются с рулевыми наконечниками с помощью резьбовых муфт, которые регулируют схождение колес.

Пальцы наконечников имеют шар с одной стороны, который вращается в корпусе через вкладыши, а с другой стороны — коническую или цилиндрическую поверхность для крепления к проушинам поворотных рычагов. Эти рычаги непосредственно воздействуют на поворотные кулаки или стойки, вызывая отклонение плоскостей вращения колес.

Замена рулевой тяги на Audi A6 C5, VW Passat B5 — причина стука рулевой реки при поворотах руля

Интересные факты

Вот несколько интересных фактов о неисправности рулевых наконечников, их симптомах и замене:

1. Симптомы неисправности: Одним из первых признаков неисправности рулевых наконечников является неустойчивая работа руля. Водитель может заметить, что руль становится «мягким» или «плавающим», а также может возникать стук или скрип при поворотах. Эти симптомы могут указывать на износ или повреждение наконечников, что требует немедленного внимания.

2. Безопасность на дороге: Неисправные рулевые наконечники могут привести к серьезным последствиям, включая потерю управления автомобилем. Это особенно опасно на высоких скоростях или в условиях плохой видимости. Регулярная проверка и замена рулевых наконечников могут значительно повысить безопасность вождения.

3. Процесс замены: Замена рулевых наконечников может быть выполнена как в автосервисе, так и самостоятельно, если у водителя есть необходимые инструменты и навыки. Важно правильно установить новые наконечники и произвести регулировку углов схождения, чтобы избежать неравномерного износа шин и улучшить управляемость автомобиля.

Признаки неисправностей шарниров

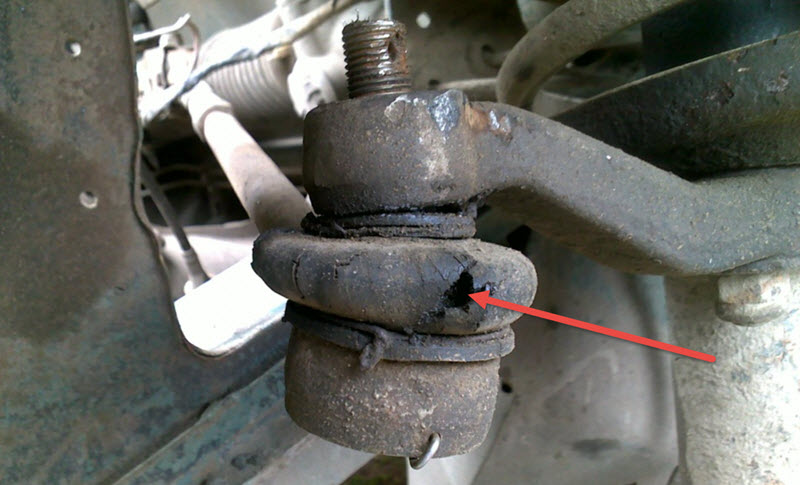

Шарниры рулевых наконечников и тяг защищены резиновыми чехлами. Основной причиной преждевременного выхода из строя шаровых соединений являются трещины и разрывы этих резинок (пыльников).

В результате в шарниры проникают вода и грязь, что приводит к коррозии и абразивному износу материала пальцев и вкладышей. Это может вызвать подклинивание шарниров, изменение геометрии соединения и появление люфта.

Образовавшиеся зазоры проявляются в виде стуков в подвеске. С места водителя трудно отличить эти звуки от износа других элементов подвески. Поэтому любое появление стука требует немедленного внимания и диагностики.

Не стоит надеяться, что с появившимся стуком можно продолжать поездки. Если некоторые другие источники шума можно проигнорировать без серьезных последствий, например, износ стоек стабилизатора, который лишь вызывает дискомфорт при управлении, то люфты в рулевых наконечниках и тягах представляют собой серьезную опасность.

Палец может выскочить из корпуса, что приведет к немедленному вывороту колеса, и автомобиль полностью потеряет управляемость. В лучшем случае он окажется за обочиной, в худшем – существует риск серьезного ДТП с встречным транспортом. Срочная диагностика подвески в этом случае обязательна.

Стук также могут издавать и изношенные шарниры рулевых тяг. Характер звука немного отличается, он больше зависит от движений рулем, чем от работы подвески. Однако при вертикальном перемещении наконечников к тягам передаются растягивающие и сжимающие усилия, поэтому стук все равно будет слышен. Точную информацию можно получить только при внимательной диагностике.

Как рулевые наконечники могут издавать скрип при повороте руля

Как проверить исправность рулевого наконечника

Проверка люфта рулевого наконечника осуществляется довольно легко. При значительном износе палец может свободно двигаться в корпусе в продольном направлении под воздействием руки.

Если такая проверка вызывает сложности, можно положить руку на шарнир и попросить помощника покачать рулевое колесо в стороны. Наличие зазора будет сразу ощущаться на ощупь. Таким образом, проверяются оба наконечника — левый и правый.

Еще одним признаком того, что требуется замена, является нарушение герметичности резинок. На них не должно быть следов вытекшей смазки, что хорошо заметно на обычно запылённой поверхности гофрированной резины. Особенно недопустимо наличие разрывов и трещин, которые легко различимы визуально.

Не стоит ограничиваться заменой резинок, даже если они доступны в качестве запчастей. Точно определить момент начала разрыва практически невозможно, и, скорее всего, пыль и влага уже проникли внутрь шарнира. Удалить их оттуда не получится, и шарнир будет продолжать интенсивно изнашиваться, даже если вы замените пыльник и добавите смазку.

Разборные шарниры, которые позволяли промывать, менять смазку, вкладыши и пальцы, уже остались в прошлом. Современные рулевые наконечники являются неразборными, одноразовыми и не подлежат ремонту. Они стоят недорого и меняются без особых трудностей.

Как проверить верхние рычаги подвески Ауди А6 С5 (Audi A4, Passat B5, Skoda Superb)

Самостоятельная замена рулевого наконечника на примере Ауди А6 С5

Процедура достаточно проста, однако могут возникнуть сложности, если резьба или другие соединения закисли. Работу можно выполнить без использования ямы или подъемника:

• Поднимите автомобиль с помощью домкрата, затем установите его на надежную подставку; работать на домкрате крайне не рекомендуется;
• Перед подъемом ослабьте крепеж колеса, а после вывешивания колесо можно полностью снять;
• Обильно обработайте резьбовые соединения тяги с наконечником и наконечника с поворотным рычагом проникающим составом, например, «жидким ключом» или аналогичной универсальной жидкой смазкой, такой как WD-40;
• Ослабьте резьбу соединительной муфты и крепления наконечника к проушине кулака;
• С помощью подходящего съемника или резкими ударами молотка в боковом направлении извлеките палец из проушины;
• Выкрутите наконечник из регулировочной муфты тяги;
• Установите новую деталь в обратном порядке, при этом все прилегающие поверхности рекомендуется смазать специальной медной смазкой в аэрозольной упаковке, что поможет предотвратить дальнейшее закисание;
• Перед началом работы желательно измерить длину тяги или сделать метки, чтобы сохранить приблизительное значение схождения, однако это не исключает необходимости регулировки на стенде после завершения работы.

Точно сохранить угол схождения колес после замены наконечников не удастся, даже при тщательных замерах. Поэтому визит на стенд для регулировки схождения и развала является обязательным. Регулярная проверка поможет сохранить шины от преждевременного износа и улучшить управляемость автомобиля.

Замена рулевых наконечников Ауди А6 С5/Ауди А4 Б5/Пассат Б5

Рекомендации по выбору и покупке рулевых наконечников

При выборе и покупке рулевых наконечников важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор и обеспечить безопасность на дороге. Во-первых, необходимо обратить внимание на совместимость запчастей с вашей моделью автомобиля. Каждый производитель автомобилей имеет свои спецификации, и использование неподходящих деталей может привести к ухудшению управляемости и увеличению износа других компонентов рулевого управления.

Во-вторых, стоит рассмотреть качество материала, из которого изготовлены рулевые наконечники. Рекомендуется выбирать детали от известных производителей, которые зарекомендовали себя на рынке. Качественные наконечники обычно изготавливаются из прочных сплавов и имеют защитное покрытие, предотвращающее коррозию. Это значительно увеличивает срок службы детали и снижает вероятность ее преждевременной замены.

Также важно учитывать тип рулевого управления вашего автомобиля. Существуют разные конструкции рулевых наконечников, такие как наконечники с резьбой и без, а также с различными типами крепления. Убедитесь, что выбранные вами детали соответствуют конструкции вашего автомобиля, чтобы избежать проблем с установкой.

Не забывайте о том, что рулевые наконечники подвержены износу, поэтому рекомендуется проверять их состояние при каждом техническом обслуживании автомобиля. Если вы заметили какие-либо признаки неисправности, такие как стуки или люфт в рулевом управлении, лучше всего заменить их как можно скорее. Это не только повысит безопасность, но и поможет избежать более серьезных поломок в будущем.

При покупке рулевых наконечников также стоит обратить внимание на гарантию, которую предоставляет производитель. Наличие гарантии может свидетельствовать о высоком качестве детали и уверенности производителя в своем продукте. Кроме того, это даст вам возможность вернуть или обменять деталь в случае, если она не подошла или оказалась дефектной.

Наконец, не забывайте о ценовом диапазоне. Слишком низкая цена может быть признаком низкого качества, в то время как слишком высокая цена не всегда гарантирует отличное качество. Сравните цены на аналогичные детали от разных производителей и выберите оптимальный вариант, который соответствует вашему бюджету и требованиям к качеству.

Вопрос-ответ

Как понять, что пора менять наконечник?

Очень просто: обычно наконечник выступает из стилуса на 2-3 мм, и, соответственно, как только он сточился примерно на 1 мм или его форма приобрела острые углы – его надо сразу менять.

Какой звук при неисправности рулевых наконечников?

Появление нештатных звуков. Если повреждается пыльник, то пыль проступает и оседает на место соединения.

Советы

СОВЕТ №1

Регулярно проверяйте состояние рулевых наконечников. Обратите внимание на любые необычные звуки при поворотах или вибрации в рулевом колесе, так как это могут быть первыми признаками неисправности.

СОВЕТ №2

При замене рулевых наконечников используйте только качественные запчасти. Это обеспечит надежность и долговечность работы рулевого управления, а также повысит безопасность на дороге.

СОВЕТ №3

Не забывайте о необходимости регулировки углов установки колес после замены рулевых наконечников. Неправильная настройка может привести к неравномерному износу шин и ухудшению управляемости автомобиля.
