Как измерить разболтовку колесных дисков

Внешне автомобили, имеющие необычные литые диски, привлекают гораздо больше внимания, и, увидев такую машину, хочется иметь такие же эффектные колеса.

Проводя тюнинг своего транспортного средства, нужно знать меру, и выбирать такие комплектующие для колес, чтобы они не изнашивали подвеску и не ухудшали управление и комфорт в салоне. По этой причине параметры составляющих колес должны быть совместимыми с вашим авто. Для этого нужно знать, что такое разболтовка колесных дисков, а также уметь пользоваться таблицей совместимости, для которой предполагает оптимальные параметры ободов.

Разболтовка колесных дисков авто

Характеристики разболтовки

Если вы решили заменить колеса вашего автомобиля, поставив литые ободы, или планируете с наступлением холодов «переобуть» своего четырехколесного товарища, вам обязательно нужно учитывать разболтовку колесных ободов. Что такое разболтовка дисков?

Чтобы облегчить водителям жизнь, разболтовка колесных дисков (таблица совместимости, если быть точнее) сегодня есть в интернете для почти для всех марок авто. Это понятие включает в себя несколько следующих характеристик:

число отверстий для болтов ступицы машины. Маркируется буквами LZ и обозначает количество креплений, при помощи которых прикручивается колесо (обычно их от 3 до 6, если авто легковое);
расстояние, на котором находятся болты;
диаметр, на котором располагаются крепежи (PCD, расшифровывающийся как Pitch Circle Diameter). Он задается еще на заводе-производителе машины.

Схема с обозначениями на колесных дисках

Говоря о том, что такое разболтовка колесных дисков, не лишним будет упомянуть дисковую маркировку. Например, из обозначения 6Jx16H2 ET20 PCD: 5/110 d 66.6 можно узнать:

ширину изделия, указанную в дюймах (6);
J — разновидность бортовых закраин;
диаметр приспособления, тоже измеренный в дюймах (16”);
Н — разновидность конструкции хампов;
вылет колеса (ET20), который измеряется в миллиметрах;
PCD — диаметр для крепежного отверстия и их количество (5/110);
D — диаметр отверстия обода в центре (6,66 мм).

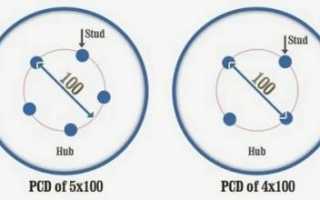

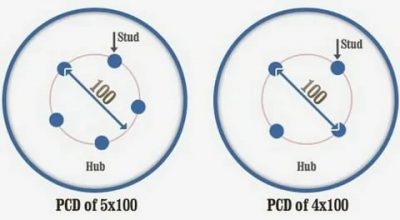

Как узнать разболтовку из этих параметров? Все просто: 5/110 говорит нам о том, что на ободе 5 болтов, которые располагаются на окружности диаметром в 110 мм.

Разболтовка колесных дисков машины

Читайте также:

Как отрегулировать клапана на уазике 402 двигатель?

Правила определения разболтовки

Подборка дисков по интересующим вас параметрам — занятие не такое уж и сложное. Оно требует внимательного просмотра характеристик колес и хорошего «глазомера». Первый параметр, количество крепежей, легко определить невооруженным глазом, просто посчитав болты.

Что же касается расстояния, то здесь уже нужно быть крайне внимательным, если вы хотите определить его «на глаз». Сложнее всего при определении разболтовки колесных дисков дело обстоит с нахождением диаметра, на котором расположены болты. Сегодня на просторах интернета имеется масса способов того, как определяется разболтовка колесных дисков. Таблицы совместимости содержат полезные данные только по популярным маркам и моделям автомобилей. Однако как быть тем, чье авто там не найти? Чтобы определить совместимость дисков с колесами, для них придуман простой способ.

Таблица совместимости колесных дисков автомобиля марки «Лексус»

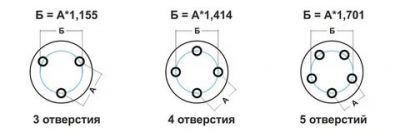

Посмотрев на рисунок, для начала нужно понять, как узнать величину А. Для этого следуйте следующему алгоритму:

возьмите штангенциркуль, измерьте с его помощью величину между соседними крепежными отверстиями;
добавьте к этому числу размер диаметра отверстия для крепежа;
вы получите число, являющееся расстоянием между центрами одного и другого крепежного отверстия. Его нужно будет умножить на 1,155, как показано в формуле на рисунке.

Аналогичные действия нужно будет проделать, если на вашем колесном диске 4 или 5 отверстий. Каждый раз полученное значение А нужно будет умножать на коэффициент, чтобы получить В — искомый Pitch Circle Diameter.

Разболтовка дисков на КИА Рио

Опасность неправильной разболтовки

Пренебрегать определением разболтовки не стоит. Именно она, хоть и непрямым образом, но влияет на безопасность езды. Если устанавливать колеса, не учитывая отклонения в любую сторону, то оно будет смонтировано с неточностью по оси. Это, в свою очередь, не позволит достичь нужного уровня затяжки.

Определить, правильно ли была сделана разболтовка, «на глаз» практически невозможно. Последствия неправильного монтажа будут заметны во время движения по следующим признакам:

усиленное биение колес;
повреждения механизма руля, подвески;
увеличение вероятности откручивания колеса.

Как видно, разболтовка достаточно серьезно влияет на безопасность и может даже привести к ДТП.

Читайте также:

Машина растаможена что это значит?

Нередко в среде автомобилистов можно услышать рассказы о подгонке характеристик автомобиля к новым дискам, у которых значение PCD — больше, чем штатное (то, которое предусмотрел автопроизводитель). Нередко в процессе установки они используют центровочные кольца для дисков. Стоит сказать о неоднозначности этого метода, однако многие автомобилисты видят в этом выход при смене дисков.

Особенности разболтовки разных типов дисков

Сегодня на рынке можно найти такие виды дисков для автомобилей:

штампованные (стальные);
литые (легкосплавные);
кованые.

Стальные модели снискали популярность из-за скромной стоимости, а также возможности выполнения рихтовки при вмятинах (они редко трескаются и обычно не требуют дорогой сварки). Рихтование доступно для них ввиду высокой прочности — такая модель не лопнет даже при прямом столкновении. Разболтовка штамповки должна соответствовать штатным нормативам.

Литые модели достаточно легки, но не столь долговечны в процессе эксплуатации. Разболтовка колесных дисков, таблицы совместимости которых представлены каждым производителем, должна также укладываться в штатный норматив.

Кованые модели достаточно жесткие и прочные. Во время эксплуатации они не лопаются (на них чрезвычайно трудно сделать даже вмятину), а также не подвергаются разрушительному действию коррозии. К тому же кованый диск при наличии у него вмятины можно починить при помощи прокатки в автосервисе.

Как мерить разболтовку на дисках 5 отверстий

Разболтовка колесных дисков авто

Читайте также:

Как отрегулировать ручки дверей на гранте?

Всё, что нужно знать о разболтовке автомобильных дисков

Машина с дисками оригинального дизайна смотрится очень эффектно. Поэтому неудивительно, что большинство водителей хотят поменять эти элементы своих авто. Однако следует понимать, что такой тюнинг может негативно сказаться на технических свойствах «железного коня», а значит на безопасности езды. Эксклюзивные элементы можно устанавливать лишь при полной уверенности в их полном соответствии необходимым техническим характеристикам. Основная из них — так называемая разболтовка колёсных дисков.

При обозначении этой характеристики также применяют аббревиатуру PCD. По сути, разболтовка — это диаметр отверстий, предназначенных для болтов. К сожалению, далеко не все водители уделяют внимание этому важному моменту, и зря. Если при выборе дисков не учтена их разболтовка под определённую машину — они будут установлены не по оси. И опасность заключается в том, что часто невозможно визуально выявить отличия.

Во время движения колесо с неправильно подобранным диском создаст угрозу водительской и пассажирской безопасности. Появится повышенное биение, которое со временем будет разрушать элементы подвески и рулевого механизма. Самое страшное из возможных последствий — это вероятность того, что колесо просто-напросто открутится в процессе движения, что неизбежно приведёт к ДТП.

Маркировка дисков

На видео производится выбор проставок для вылета колёсных дисков:

Говоря о таком понятии, как разболтовка, сначала нужно упомянуть о маркировке. Как правило, она стандартна для всех подобных изделий — как для штампованных, так и литых изделий. Рассмотрим пример маркировки 5,5J×16H2 ET30 PCD: 5/112 d 66.6. Водитель-новичок вряд ли сможет разобраться в этих «иероглифах». Но каждый из этих символов имеет своё значение:

5,5 — ширина диска (дюймы);
16 — его диаметр (дюймы);
5/112 — параметр разболтовки;
ET30 — показатель «вылета» или «выноса» (миллиметры).

Зная основные параметры маркировки, вы сможете сами измерить показатели собственных колёсных дисков.

Показатель разболтовки

В указанном примере маркировки был указан параметр разболтовки со значением 5/112. Цифра 5 демонстрирует нам количество крепёжных болтов. Следующая цифра после дроби (112) — это диаметр крепёжных болтов.

Параметр «вылета»

В рассматриваемом примере показатель «выноса» равен 30. Это значит, что зазор между центром ширины колёсного диска и так называемой привалочной плоскостью составляет 30 миллиметров. Последний параметр являет собой плоскость, которой колёсный диск прижимается непосредственно к ступице. Отметим, что изделие будет иметь нулевой «вылет», если центр ширины и «привалочная плоскость» абсолютно совпадают. «Вынос» может считаться положительным, если отсутствуют точки пересечения двух упомянутых плоскостей. В случае если перевалочная плоскость переходит за центр ширины, «вылет» будет отрицательным.

Читайте также:

Форд фиеста цепь или ремень ГРМ

Немецкие концерны, которые производят колёса, обозначают параметр «выноса» символами ET. В рассматриваемом нами примере этот показатель является положительным (YE30). Отрицательный «вылет» будет обозначаться как ET-30 (с дефисом). Французские производители обозначают этот параметр как DEPORT. В остальных странах, как правило, применяют обозначение OFFSET.

Показатель «вылета» — не менее важен, чем разболтовка. Он обязательно должен учитываться при монтаже колёс. Если «вынос» имеет отрицательное значение — это может стать причиной выступа элемента наружу. В таком случае при повороте он будет упираться в колёсную арку. Положительный «вылет» предполагает преимущественное расположение диска внутри. Если не учесть соответствие «вылета», будет просто невозможно осуществить монтаж. Это связано с тем, что элементы подвески будут этому препятствовать.

Как измерить разболтовку дисков

Многие водители задаются вопросом о том, как узнать разболтовку дисков. На самом деле всё просто. Эти данные можно найти в специальной таблице разболтовки колёсных дисков. Однако не все данные содержатся в подобных таблицах. В таких случаях можно осуществить самостоятельное определение разболтовки.

советы по правильному выбору колёсных дисков:

Первый показатель (символ после дроби) легко определяется невооружённым взглядом. Поскольку он означает количество болтов — их можно самостоятельно пересчитать. А вот диаметр окружности размещения этих болтов определить не так просто. Рекомендуем вам использовать для этого специальные формулы. Выбор формулы для расчёта параметра зависит от количества отверстий для болтов:

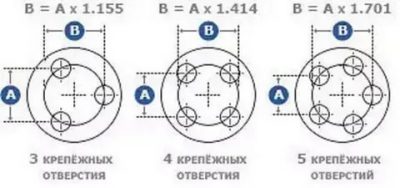

B=A×1,155 (для 3 отверстий);
B=A×1,414 (для 4 отверстий);
B=A×1,701 (для 5 отверстий).

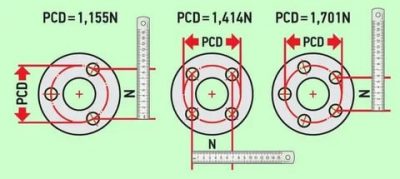

При этом величина A — это расстояние между соседними отверстиями. Измерить этот параметр можно, используя штангенциркуль. К полученной цифре необходимо прибавить значение диаметра отверстия. В результате вы получите величину B (диаметр окружности расположения болтов). Измерения нужно осуществлять предельно точно, поскольку есть близкие значения (98, 100, 110,112). Нельзя ставить одни диски вместо других — они не являются взаимозаменяемыми! Чтобы узнать параметр диаметра отверстий под ступицу, необходимо линейкой измерить пластиковое переходное кольцо, которым центруется изделие.

Не все необходимые параметры можно измерить. Но их можно найти в техническом паспорте автомобиля. Также показатели могут указываться на запасных колёсах. Чтобы определить разболтовку, необходимо прочитать знаки маркировки, которые нанесены на внутреннюю сторону диска. Если автомобиль укомплектован так называемой докаткой — следует снять одно колесо.

На видео показан процесс изготовления колёсных дисков:

Отметим, что на обыкновенных стальных дисках не пишутся параметры разболтовки. Они маркируются в соответствии с внутренним заводским кодом. В таком случае можно обратиться к официальному дилеру авто, чтобы узнать необходимые показатели.

Для большей уверенности в тех измерениях, которые вы получили, проверяйте их по специальным таблицам. В них указываются значения PCD в соответствии с марками авто. К примеру, если у вас Мерседес и при измерении параметра получилось 111 — используйте реальное значение, равное 112. Немецкая компания не выпускает изделий с разболтовкой 111 или 110 мм.

Как померить разболтовку колес

› Автоваз

20.08.2019

Кажущийся праздным интерес, как узнать разболтовку диска, на самом деле свойственен не только тем, кто хочет выглядеть оригинальнее на своем автомобиле. Не вопрос: в большинстве случаев диски меняют на более солидные или креативные именно для привлечения всеобщего внимания.

С такими обновленными колесами машина четко выделяется из аналогичного модельного ряда, смотрится дороже, стремительнее и мощнее (в некоторых случаях это даже можно воспринимать, как элемент не слишком дорогого и довольно эффективного метода тюнинга машины). Но разболтовкой интересуются и те, кому, в общем-то, так называемые фишки – безразличны.

У такого народа повышенная активность по этому вопросу проявляется в преддверии зимы. Нештатные диски отличаются повышенной сопротивляемостью в отношении антигололедных реагентов, более практичны и надежны по сравнению с теми, что устанавливаются на заводском конвейере (особенно – в базовых комплектациях). Ну, а более крутой вид авто идет уже дополнительным бонусом.

Покупать колесный диск на глаз, не уточнив разболтовки, не самое лучшее решение. Он оказывается установленным, мягко говоря, криво по оси. Из-за этого затяжка крепежа получается недостаточной.

И что самое плохое – визуально это абсолютно не заметно. Зато при езде ощущается всеми сочленениями: биение колеса превышает все допустимые нормы. Если смириться с положением дел, в дальнейшем невнимательного хвастуна ждет ремонт подвески или рулевого механизма. И это если ему повезет, и колеса не слетят прямо на трассе.

Как узнать разболтовку диска, мы расскажем подробно, толково и с пояснениями, чтобы дополнительных вопросов у читателей не возникло уже никогда.

Изучаем маркировку

Каждый диск помечен набором цифр и латинских букв. Тем, кто не интересовался, что все это значит, они покажутся китайской грамотой. А между тем, маркировка несет в себе полную информацию о диске;
Первое в ряду число указывает, какую ширину имеет диск у вас перед глазами. Измеряется она в дюймах;
Следующее число после разделителя обозначает диаметр диска.
Единицы измерения – те же дюймы;
Идущие за ним две буквы и число показывают так называемый вынос (или вылет, кто как называет) диска, и на этот раз он в миллиметрах;
После букв PCD (расшифровывающихся как «Pitch Circle Diameter», что подразумевает международную стандартизацию диаметра) идет цифра – наклонка – трехзначное число.
Вот это как раз и есть разболтовка, которую мы ищем.

Определяем разболтовку

Самой простой процедурой является установление первого показателя. Считаем количество болтов на заводском диске – и он перед вами. Несколько труднее придется со вторым, тут уже понадобятся измерения, формулы и вычисления, для успешности которых придется достать штангенциркуль. Общая формула элементарна:

А = В х const, где А – расстояние между соседними болтами (измеряется от наружной стенки одного до аналогичной стенки другого плюс диаметр самого отверстия для крепежа), В – искомая величина, а const зависит от количества болтов. Для 3-х она составляет 1,155; для 4-х – 1,414; для 5 – 1, 701.

Сомнительная подгонка

Некоторые экстремалы, опростоволосившись при покупке дисков, пытаются исправить ситуацию с помощью подгонки обновки под имеющиеся показатели. С первой цифрой еще туда-сюда: при избытке дырок они оставляются незадействованными, при недостатке – просверливаются, хотя и это уже, на наш взгляд, надругательство. Однако монтаж с помощью центровочных колец, используемых, если штатный, рассчитанный на заводе PCD меньше, чем на купленных дисках, сомнительность действий повышает в разы: нет никакой гарантии, что колеса не потеряются в движении.

Так что прежде, чем решаться на такие меры, нужно несколько раз подумать: если вам не жалко машину, пожалейте хотя бы тех, кто едет в ней рядом с вами.

Разобравшись, как узнать разболтовку диска, и проведя все нехитрые манипуляции с имеющимися колесами, можно уже смело отправляться за обновкой и переобувать свой автомобиль.
