Как работает выжимной подшипник сцепления, неисправности и способы проверки устройства

Выжимной подшипник сцепления — ключевой элемент трансмиссии, обеспечивающий переключение передач и управление сцеплением. Понимание его устройства, работы и возможных неисправностей поможет автовладельцам выявлять проблемы и предотвращать поломки. В статье рассмотрим виды выжимных подшипников, их функции, признаки неисправностей, методы проверки и инструкции по замене, что поможет поддерживать автомобиль в исправном состоянии и продлить срок службы сцепления.

Какую функцию выполняет выжимной подшипник сцепления

Муфта сцепления во время работы может находиться в одном из трёх состояний:

• Полное включение: в этом состоянии нажимной диск (корзина) с максимальным усилием своей мощной пружины прижимает ведомый диск к поверхности маховика, что позволяет передать весь крутящий момент двигателя на шлицы первичного вала трансмиссии.
• Выключение: при этом давление на фрикционные поверхности диска снимается, и его ступица немного смещается по шлицам, что приводит к размыканию коробки передач с маховиком.
• Частичное включение: в этом режиме диск прижимается с определённым усилием, что вызывает пробуксовку накладок. Скорости вращения валов двигателя и коробки передач различаются. Этот режим используется при старте с места или в других ситуациях, когда момента двигателя недостаточно для полного удовлетворения потребностей трансмиссии.

Для управления этими режимами необходимо уменьшить усилие пружины корзины или полностью освободить диск. Однако нажимной диск фиксируется на маховике и вращается вместе с ним и пружиной на высокой скорости.

Контакт с лепестками диафрагменной пружины или рычагами цилиндрических пружин возможен только через подшипник. Его наружная обойма взаимодействует с вилкой выключения сцепления, а внутренняя обойма непосредственно соединяется с контактной поверхностью пружины.

Выжимной подшипник сцепления является ключевым элементом трансмиссии, обеспечивающим плавное переключение передач. При нажатии на педаль сцепления подшипник перемещается и освобождает диск сцепления, позволяя двигателю и трансмиссии работать независимо. Однако со временем выжимной подшипник может подвергаться износу, что приводит к различным неисправностям, таким как скрип, стук или трудности с переключением передач. Эксперты рекомендуют регулярно проверять состояние подшипника, обращая внимание на посторонние звуки и ощущения при нажатии на педаль. Для диагностики можно использовать визуальный осмотр на наличие трещин и повреждений, а также проверку на наличие люфта. При выявлении неисправностей рекомендуется незамедлительно заменить подшипник, чтобы избежать более серьезных проблем с трансмиссией.

признаки неисправности выжимного подшипника

Место расположение детали

Муфта выжимного подшипника находится внутри картерной части сцепления, соединяющей блок цилиндров двигателя с трансмиссией. Первичный вал коробки передач выходит из её корпуса, а на его внешней поверхности имеются шлицы, предназначенные для скольжения ступицы ведомого диска сцепления.

Часть вала, находящаяся со стороны коробки передач, защищена цилиндрическим кожухом, который служит направляющей для перемещения выжимного подшипника.

Интересные факты

Вот несколько интересных фактов о выжимном подшипнике сцепления, его неисправностях и способах проверки:

1. Принцип работы: Выжимной подшипник сцепления, также известный как подшипник сцепления, играет ключевую роль в механизме сцепления автомобиля. Он обеспечивает плавное disengagement (разъединение) сцепления при нажатии на педаль сцепления. Когда водитель нажимает на педаль, подшипник перемещается к диску сцепления, освобождая его от давления, что позволяет переключать передачи без повреждения трансмиссии.

2. Неисправности и их симптомы: Одной из распространенных неисправностей выжимного подшипника является его износ или заклинивание. Это может проявляться в виде шумов при нажатии на педаль сцепления, трудностей с переключением передач или даже проскальзывания сцепления. Важно обращать внимание на эти симптомы, так как игнорирование проблемы может привести к более серьезным повреждениям трансмиссии.

3. Способы проверки: Для проверки состояния выжимного подшипника можно использовать несколько методов. Один из простых способов — это прослушивание звуков при нажатии на педаль сцепления. Если слышен скрип или гул, это может указывать на износ подшипника. Также можно проверить его состояние визуально, сняв сцепление и осмотрев подшипник на наличие трещин, износа или коррозии. В некоторых случаях рекомендуется проводить проверку с помощью специального оборудования, чтобы точно определить его работоспособность.

Устройство

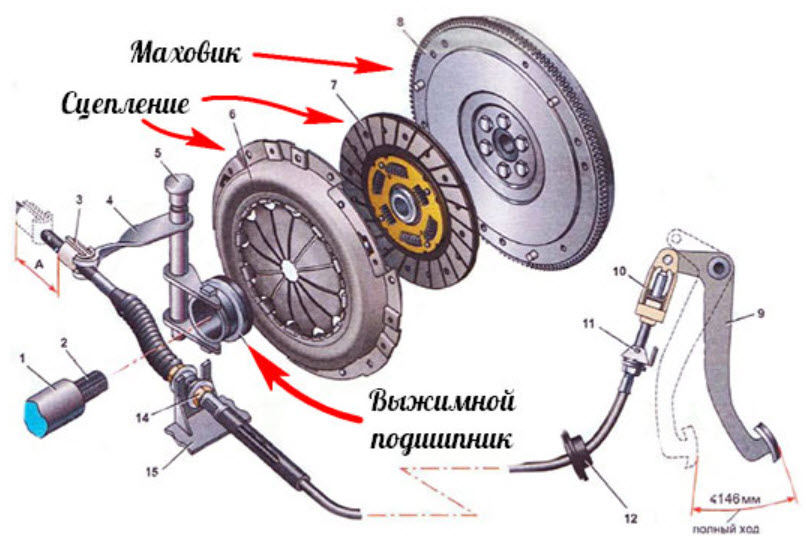

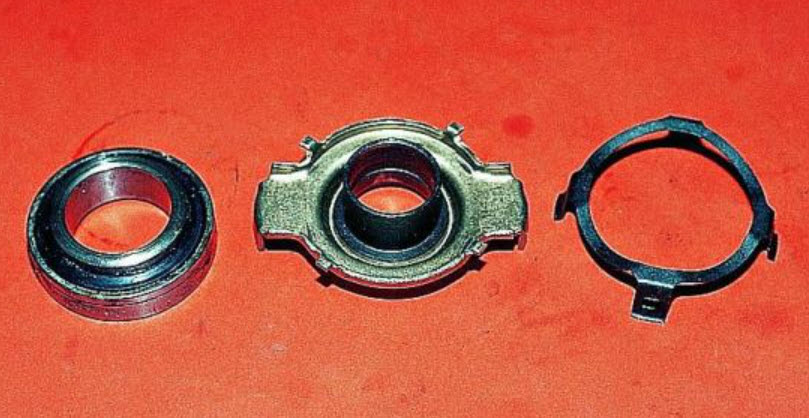

Муфта выжима состоит из корпуса и подшипника, который чаще всего является шариковым. Внешняя обойма фиксируется в корпусе муфты, тогда как внутренняя часть выступает и взаимодействует с лепестками корзины или дополнительным переходным диском, который прижат к ним.

Усилие, создаваемое педалью сцепления или электронными актуаторами, передаётся через гидравлическую или механическую систему на корпус выжимного подшипника. Это приводит к его перемещению в сторону маховика, что вызывает сжатие пружины корзины.

Когда усилие снимается, сцепление включается благодаря действию пружины, и выжимной подшипник возвращается в своё крайнее положение, направляясь к коробке передач.

Существуют системы, в которых сцепление может быть как нормально включенным, так и выключенным. Последние применяются в преселективных трансмиссиях с двойным сцеплением.

Виды

Подшипники делятся на два типа: с зазором, которые полностью отходят от лепестков пружины, и беззазорные, которые всегда находятся в контакте с ними, но с различной степенью давления.

Беззазорные подшипники стали наиболее популярными, так как они обеспечивают минимальный рабочий ход муфты включения, что позволяет более точно осуществлять сцепление и исключает ненужные разгоны внутренней обоймы выжимного подшипника в момент соприкосновения с опорной поверхностью лепестков.

Кроме того, подшипники можно классифицировать по методу организации их привода, хотя это относится только к их конструктивным особенностям.

Механический привод

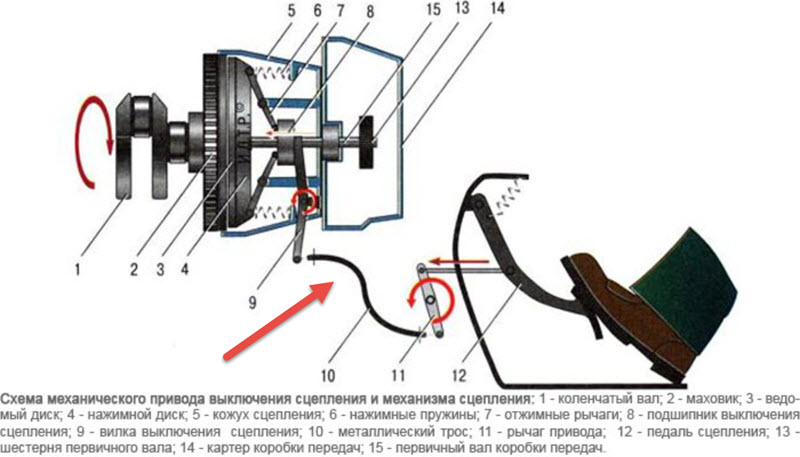

При механическом управлении педаль обычно соединена с тросом оболочки, который передает усилие на вилку выжима.

Вилка представляет собой двуплечий рычаг с шаровой опорой в центре. С одной стороны она поднимается за счет натяжения троса, а с другой стороны толкает выжимной подшипник, обхватывая его с обеих сторон и предотвращая перекос благодаря своей плавающей конструкции.

Комбинированный

Комбинированный гидравлический привод снижает усилие на педали и обеспечивает более плавную работу. Структура вилки схожа с механической, однако она воздействует на шток рабочего цилиндра привода.

Гидравлическая жидкость, поступающая из главного цилиндра сцепления, создает давление на поршень. К недостаткам данного решения можно отнести усложнение конструкции, увеличение стоимости и потребность в регулярном обслуживании гидравлической системы.

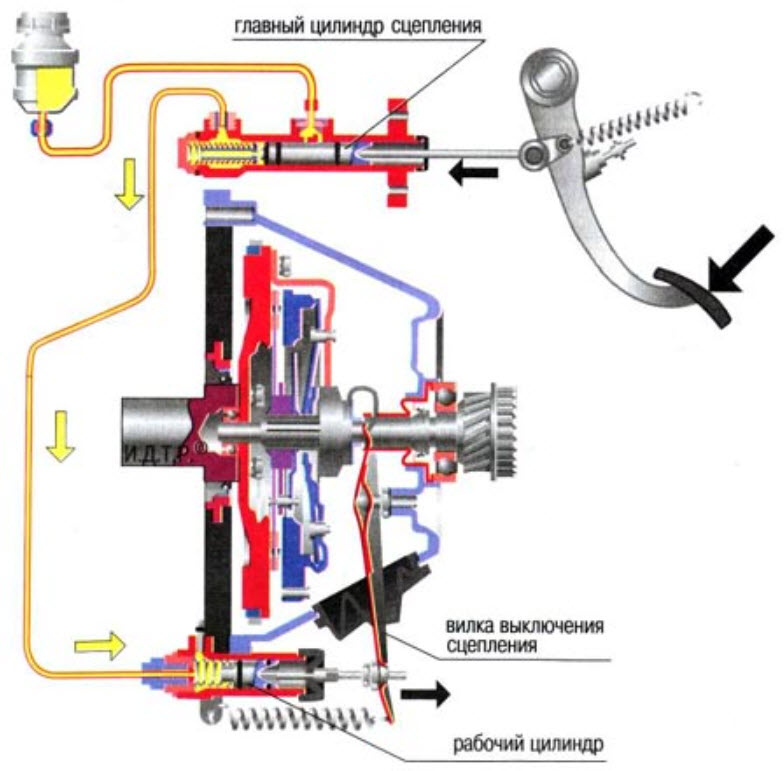

Гидравлический привод

Полностью гидравлический привод не имеет таких компонентов, как вилка и шток. Рабочий цилиндр интегрирован с выжимным подшипником в единую гидромеханическую муфту, которая располагается в картере сцепления, а снаружи к ней подключается только трубопровод.

Это решение способствует улучшению герметичности картера и повышает точность работы, устраняя промежуточные детали.

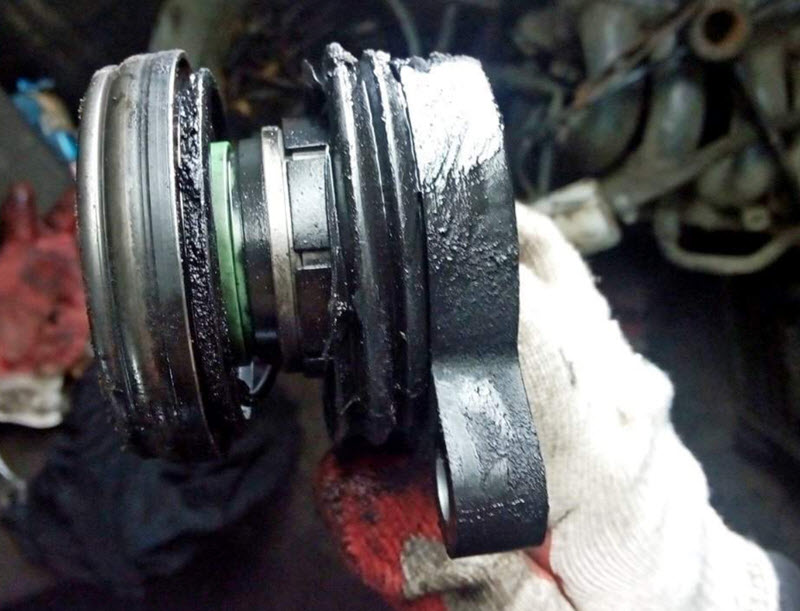

Однако есть один значительный недостаток, который касается владельцев недорогих автомобилей – выжимной подшипник необходимо заменять вместе с рабочим цилиндром, что значительно увеличивает стоимость запчасти.

Неисправности

Неисправность выжимного подшипника обычно обусловлена его естественным износом. Этот процесс часто ускоряется из-за утечек в полости шариков, старения и вымывания смазочного материала.

Ситуация усугубляется при высоких тепловых нагрузках, возникающих из-за частых пробуксовок сцепления и перегрева всего картера.

Иногда выжимной подшипник теряет свою подвижность, заедая на направляющей. В результате сцепление начинает вибрировать при включении, что приводит к износу его лепестков. При трогании с места могут возникать характерные рывки. В некоторых случаях возможен полный выход из строя с поломкой вилки.

Методы проверки

Наиболее часто проблемы с подшипником проявляются в виде гудения, свиста и хруста. В зависимости от конструкции, эти симптомы могут проявляться в различных режимах работы.

Если привод сконструирован с зазором, то при правильной настройке подшипник не касается корзины, когда педаль не нажата, и не издает никаких звуков. Однако, как только вы попытаетесь выжать сцепление, появляется гул. Интенсивность этого звука зависит от хода педали, так как пружина имеет нелинейную характеристику, и в конце хода как усилие, так и звук уменьшаются.

В большинстве случаев зазор отсутствует, и подшипник постоянно прижат к корзине, что приводит к изменению звука, но не к его исчезновению. Поэтому его легко спутать с шумом первичного вала коробки передач.

Ключевое отличие заключается в том, что вал коробки передач, когда передача включена, сцепление выжато, а машина стоит на месте, не вращается, и, следовательно, не может издавать шум.

Гул выжимного подшипника

Замена выжимного подшипника

В современных автомобилях срок службы всех компонентов сцепления примерно одинаков, поэтому их замена осуществляется комплектом. Такие наборы доступны для покупки, в них входят корзина, диск и выжимной подшипник.

Исключение составляют случаи, когда выжимной подшипник совмещен с рабочим цилиндром гидропривода. Эта деталь не входит в комплект и приобретается отдельно, однако её замена необходима при любых неисправностях сцепления.

Для выполнения замены необходимо снять коробку передач. В некоторых автомобилях её можно просто отодвинуть от двигателя, работая через образовавшийся зазор. Этот метод может сэкономить время, но он подходит только для опытных мастеров. Тем не менее, такой подход не рекомендуется, так как в картере сцепления есть элементы, которые требуют визуального осмотра.

К таким элементам относятся вилка, её опора, сальник первичного вала, опорный подшипник на торце коленвала и маховик.

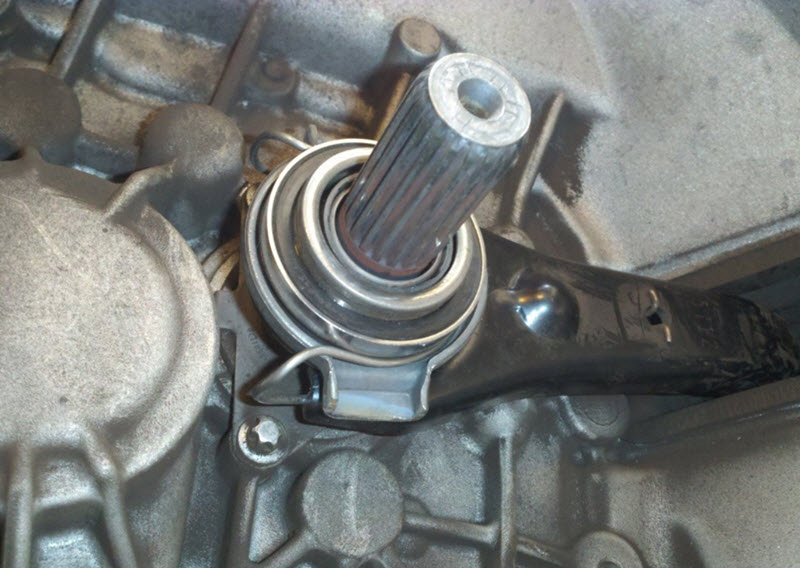

Лучше всего полностью снять коробку передач. После этого замена выжимного подшипника не вызовет трудностей: он легко снимается с направляющей, и на его место устанавливается новая деталь.

Направляющую стоит немного смазать, если в инструкции к конкретному набору не указано, что смазка не требуется.
