В статье рассмотрим устройство и принцип работы главного и рабочего цилиндров сцепления, а также основные неисправности, возникающие в процессе эксплуатации. Понимание работы этих компонентов и диагностика их неисправностей важны для надежной работы трансмиссии автомобиля. Предоставим советы по обслуживанию и ремонту ГЦС и РЦС, что поможет избежать серьезных поломок и сэкономить на ремонте.

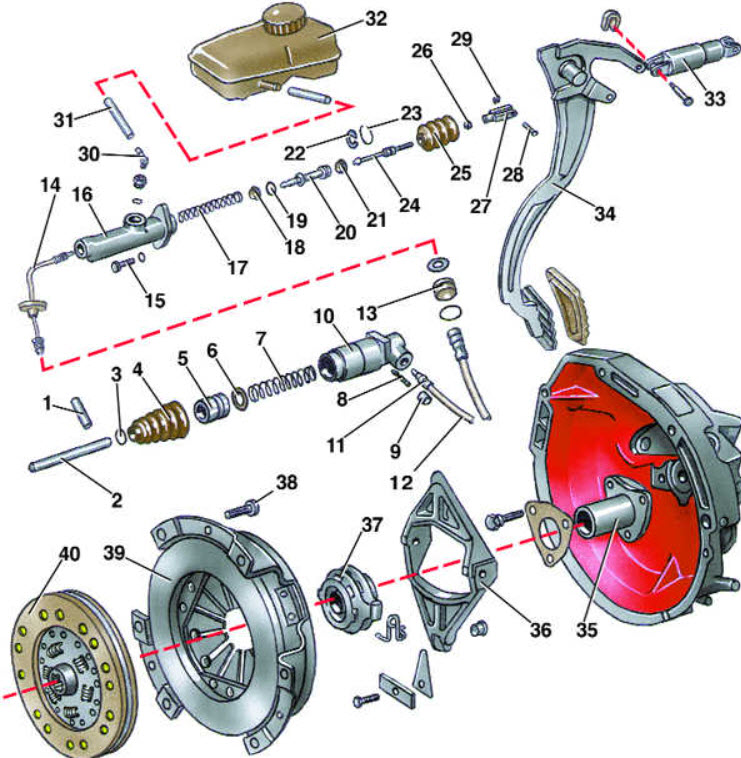

Устройство гидравлического привода сцепления
Для эффективной диагностики неисправного привода выключения сцепления наиболее целесообразно не просто собирать и систематизировать признаки поломки отдельных компонентов, как это часто делают в учебной литературе для новичков, а глубже понять принцип функционирования всей системы и устройство её ключевых элементов – главного и рабочего цилиндров (ГЦС и РЦС).
Важно знать: Нужно ли выжимать сцепление при запуске автомобиля
Такое понимание позволит точно определить источник неисправности и выбрать правильные шаги для её устранения.
Привод состоит из следующих элементов:
- ГЦС и РЦС;
- накопительный бачок с жидкостью;
- соединительные трубопроводы, включающие жёсткие трубки и гибкий армированный шланг;
- штоки педали и вилки выключения, расположенные на разных концах привода.

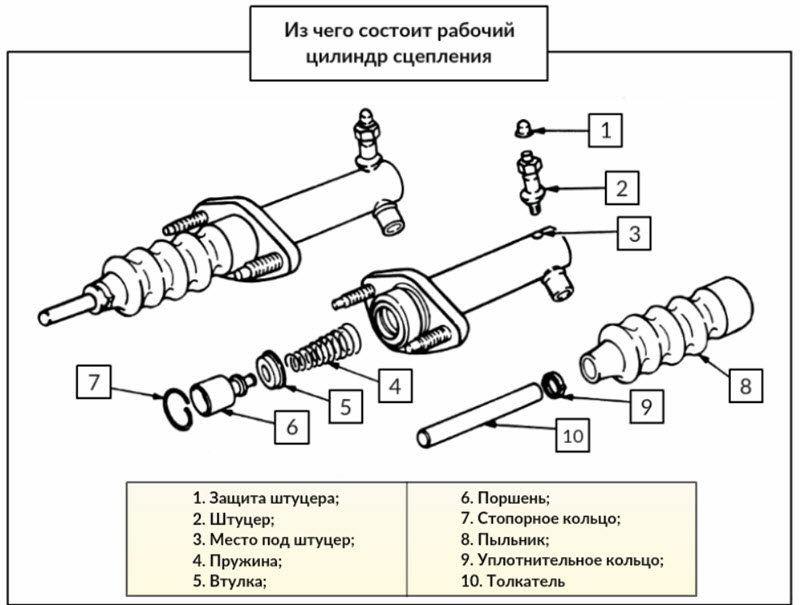

Конструкция цилиндров схожа, но принцип их работы зеркально противоположен: в одном случае поршень создает давление на жидкость, а в другом – сам подвергается давлению, передавая его на исполнительный шток.
В остальном элементы аналогичны:
- корпус с зеркалом цилиндра;
- поршень;
- самоподжимающиеся уплотняющие кольцевые манжеты;
- возвратные пружины для поршней;
- штуцеры для подачи и отвода жидкости;
- перепускные и прокачивающие отверстия;
- внешние пыльники и дополнительные уплотнения.
При нажатии на педаль, соединённый с ней шток воздействует на поршень главного цилиндра. Пространство за поршнем заполняется гидравлической жидкостью, обладающей свойством несжимаемости, которая также имеет смазывающие свойства и стабильную вязкость в определённом температурном диапазоне.
В начале движения поршня его кромка, уплотнённая манжетой, закрывает перепускное отверстие в стенке цилиндра, что приводит к разобщению полости за поршнем и пространства накопительного бачка.
В результате давление в магистрали возрастает, что вызывает перемещение поршня РЦС, сжимающего мощную пружину нажимного диска сцепления. Ведомый диск освобождается, и передача крутящего момента от маховика двигателя к первичному валу коробки передач прекращается.
При отпускании педали, под действием пружин нажимного диска и возвратной пружины в главном цилиндре, поршни РЦС и ГЦС возвращаются в исходное положение. Полости магистрали и бачка вновь соединяются через открывшееся перепускное отверстие.
Читайте также:
Определение неисправного цилиндра сцепления, будь то главный или рабочий, требует внимательного анализа. Эксперты рекомендуют начать с проверки уровня тормозной жидкости в резервуаре. Если уровень низкий, это может указывать на утечку в системе. Далее следует обратить внимание на педаль сцепления: если она проваливается или имеет избыточный ход, это может свидетельствовать о проблемах с ГЦС. В случае, если педаль сцепления работает, но передачи не включаются, вероятнее всего, неисправен РЦС. Также стоит проверить наличие утечек жидкости вокруг цилиндров. Визуальный осмотр и тестирование системы помогут точно определить источник проблемы и избежать дальнейших повреждений.
Как понять какой из цилиндров сцепления не работает
В случае отказа или неисправностей в системе отключения необходимо определить источник проблемы. Если проблема связана с гидравлической системой, возможными причинами могут быть гидроцилиндры и распределительные клапаны.
| Признак неисправности | Вероятный виновник (ГЦС — Главный цилиндр сцепления, РЦС — Рабочий цилиндр сцепления) | Дополнительные симптомы и проверка |
|---|---|---|
| Педаль сцепления проваливается до пола и не возвращается | ГЦС | Уровень тормозной жидкости в бачке ГЦС падает, подтеки жидкости в салоне под педалью. |
| Педаль сцепления становится «мягкой» или «ватной», сцепление не выключается полностью | ГЦС | Уровень тормозной жидкости в бачке ГЦС может быть нормальным, но при нажатии на педаль жидкость не подается под давлением. |
| Сцепление не выключается полностью, передачи включаются с трудом или с хрустом, но педаль сцепления имеет нормальный ход | РЦС | Подтеки тормозной жидкости на корпусе коробки передач в районе РЦС. При нажатии на педаль сцепления шток РЦС не двигается или двигается недостаточно. |
| Сцепление «ведет» (не выключается полностью), но педаль сцепления имеет нормальный ход и не проваливается | РЦС | Визуальный осмотр РЦС на предмет подтеков. Возможно, износ манжет внутри РЦС, что приводит к утечке давления. |
| При нажатии на педаль сцепления слышен шипящий звук или свист | ГЦС или РЦС | Шипение может указывать на утечку воздуха или жидкости. Необходимо локализовать источник звука. |
| Уровень тормозной жидкости в бачке ГЦС постоянно падает, но подтеков нигде не видно | ГЦС или РЦС | Внутренняя утечка жидкости. Может быть изношен манжет ГЦС или РЦС, и жидкость уходит в систему, но не наружу. Требуется демонтаж для проверки. |
Интересные факты
Вот несколько интересных фактов о том, как определить, какой цилиндр сцепления не работает — главный (ГЦС) или рабочий (РЦС):
-
Симптомы утечки жидкости: Если вы заметили утечку тормозной жидкости под автомобилем, это может указывать на неисправность РЦС. Рабочий цилиндр чаще всего подвержен утечкам из-за износа уплотнений, что приводит к потере давления в системе сцепления.
-
Проверка нажатия педали: Если педаль сцепления «проваливается» и не возвращается в исходное положение, это может свидетельствовать о неисправности ГЦС. В этом случае, несмотря на отсутствие утечек, давление в системе не создается, и сцепление не срабатывает.
-
Тест на сцепление: Для диагностики можно провести тест. Если при включении передачи и отпускании сцепления автомобиль не трогается, но при этом педаль сцепления работает нормально, это может указывать на неисправность РЦС. Если же сцепление «буксует» даже при полностью нажатой педали, вероятнее всего, проблема в ГЦС.
Эти методы помогут вам определить, какой из цилиндров требует внимания и ремонта.
Характерные неисправности ГЦС (главного цилиндра сцепления)
Проблема, как правило, возникает из-за утраты герметичности уплотнения поршня. Этот элемент подвергается трению в среде тормозной жидкости (ТЖ).
Хотя предусмотрены смазка и защита от коррозии, их эффективность ограничена, особенно с течением времени, когда материалы стареют и ТЖ деградирует. Продукты на рынке в разной степени подвержены одной и той же проблеме – накоплению влаги из воздуха, что связано с их гигроскопичностью.
С течением времени возникают критические условия, связанные с механическим износом и коррозией металлических компонентов. Кроме того, некоторые металлы могут подвергаться электрохимическим процессам. Например, сочетание чугунного корпуса и алюминиевого поршня образует гальваническую пару, где электролитом выступает устаревшая ТЖ. Это приводит к дополнительной эрозии металлов и загрязнению жидкости.
На практике это проявляется в виде двух основных симптомов: периодических или постоянных провалов педали, иногда без возврата в исходное положение, а также утечек. Утечка, как правило, происходит по штоку и его уплотнению в перегородке моторного щита, попадая в салон.
-
Читайте также:
Протекания может и не быть, так как шток часто имеет хорошее конструктивное уплотнение. Однако износ манжеты или коррозия в паре поршень-цилиндр могут привести к утечке жидкости через зазор.
В результате давление не создаётся, мощная пружина сцепления не функционирует, а усилия возвратного механизма в ГЦС недостаточно для обратного перемещения поршня. Даже если поршень отходит, а педаль поднимается под действием своей пружины, повторное нажатие происходит без привычного усилия, и сцепление не отключается.

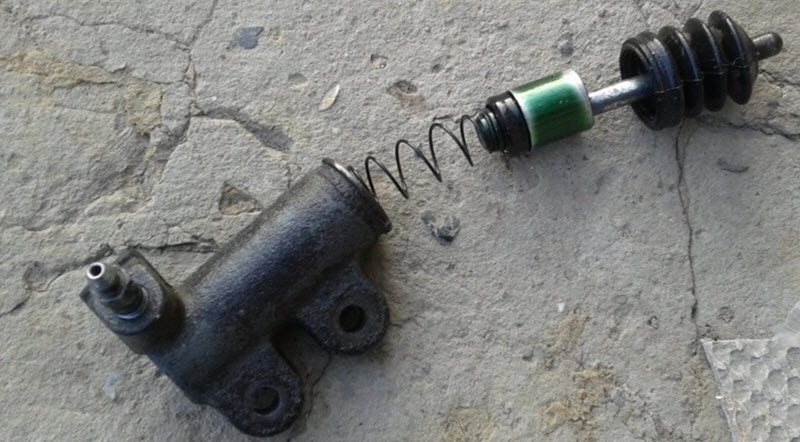

Причины неисправности рабочего цилиндра сцепления
С рабочим цилиндром все довольно просто: если он пропускает жидкость через уплотнение поршня, то она начинает вытекать наружу.
Это легко заметить по снижению уровня жидкости в бачке, а также по образованию лужи или сильному загрязнению внизу на картере сцепления. С диагностикой таких проблем обычно не возникает.
В некоторых случаях жидкость может не утекать, но воздух проникает в цилиндр через манжету. Прокачка может временно решить проблему, но долго это не продлится, и вскоре появится течь.

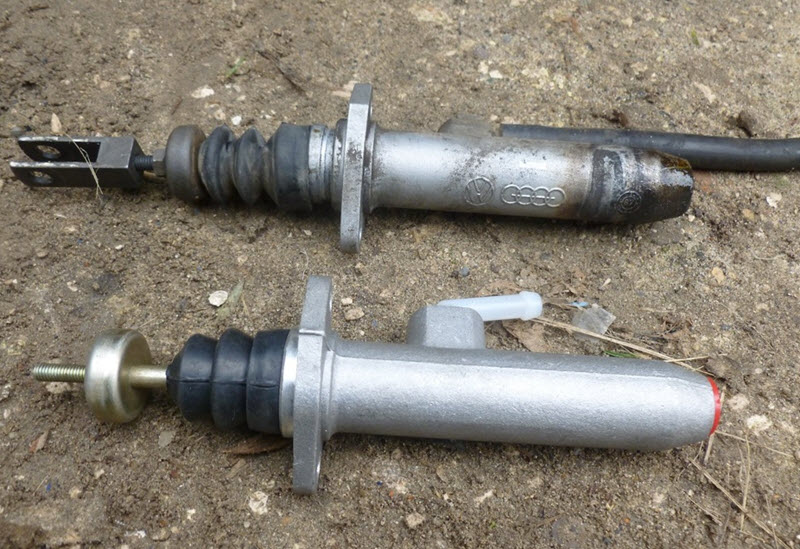

Ремонт главного цилиндра сцепления
В далёком прошлом, когда запчасти были в дефиците, ремонт изношенных цилиндров считался нормой. Для этого выпускались ремкомплекты, в состав которых входила манжета, иногда поршень и возвратная пружина, а также менее важные элементы.
Предполагалось, что мастер (вряд ли это удастся сделать на профессиональной СТО) снимет и разберёт главный цилиндр сцепления, заменит манжету, очистит от коррозии и отполирует внутреннюю поверхность цилиндра. При этом надеялись, что все детали в ремкомплекте изготовлены качественно и прослужат дольше нескольких недель.
-
Читайте также:
Хотя подобные комплекты всё ещё доступны, нет смысла заниматься ремонтом главного цилиндра сцепления. На рынке представлено множество готовых изделий от различных производителей, зачастую с качеством, превосходящим оригинальные запчасти.
Цены на такие детали вполне разумные и варьируются от бюджетных до премиум-класса. Из практики можно утверждать, что запчасти от известных брендов действительно отличаются высокой долговечностью, но при условии, что жидкость в системе будет полностью заменяться с промывкой не реже одного раза в два года.
Ремонт РЦС
Все вышеперечисленное также относится и к рабочему цилиндру. Доступ к нему достаточно прост, его стоимость ниже, чем у главного цилиндра сцепления, а выбор на рынке весьма разнообразен. Хотя теоретически существует возможность ремонта, если удастся найти качественный ремкомплект.
Однако стоит учитывать, что шток и вилка сцепления уже могут быть изношены, резьбы могут быть сильно закисшими, а глубокую коррозию устранить будет сложно. Для этого потребовалось бы растачивание цилиндра и установка деталей ремонтного размера, которые, как правило, не производятся. Все эти факторы делают ремонт менее выгодным, чем простая замена всего узла.
Проверка уровня и состояния тормозной жидкости
Перед тем как приступить к диагностике цилиндров сцепления, важно убедиться, что уровень и состояние тормозной жидкости находятся в норме. Это первый шаг, который поможет избежать ложных выводов и сэкономить время на дальнейшие проверки.
Тормозная жидкость играет ключевую роль в работе гидравлической системы сцепления, так как именно она передает усилие от педали сцепления к рабочему цилиндру. Если уровень жидкости слишком низкий, это может привести к тому, что один из цилиндров не будет функционировать должным образом.
Для проверки уровня тормозной жидкости необходимо открыть капот автомобиля и найти резервуар для тормозной жидкости, который обычно расположен рядом с бачком для омывателя. Уровень жидкости должен находиться между отметками «MIN» и «MAX» на стенке резервуара. Если уровень ниже минимальной отметки, это может указывать на утечку жидкости, что в свою очередь может привести к неисправности одного из цилиндров сцепления.
После проверки уровня жидкости стоит обратить внимание на её состояние. Тормозная жидкость должна быть прозрачной и не содержать посторонних частиц. Если жидкость имеет темный цвет или мутная, это может свидетельствовать о загрязнении или о том, что она подлежит замене. Загрязненная жидкость может привести к коррозии внутренних компонентов системы сцепления, что также может вызвать неисправности в работе ГЦС (главного цилиндра сцепления) или РЦС (рабочего цилиндра сцепления).
Если уровень и состояние тормозной жидкости в порядке, можно переходить к более детальной диагностике, чтобы определить, какой именно цилиндр сцепления не работает. Однако, если уровень жидкости низкий или она загрязнена, рекомендуется сначала устранить эти проблемы, прежде чем продолжать дальнейшую проверку.
-
Читайте также:
Вопрос-ответ
Каковы основные симптомы неисправности цилиндров сцепления?
Основные симптомы неисправности цилиндров сцепления включают в себя трудности при переключении передач, ощущение «провала» педали сцепления, а также наличие утечек жидкости в области цилиндров. Если сцепление не возвращается в исходное положение или педаль сцепления становится слишком мягкой, это также может указывать на проблему.
Как проверить работоспособность главного и рабочего цилиндров сцепления?
Для проверки работоспособности цилиндров сцепления необходимо выполнить несколько шагов: сначала проверьте уровень жидкости в бачке сцепления. Затем, нажав на педаль сцепления, обратите внимание на ее сопротивление и возврат в исходное положение. Если педаль не возвращается или уходит в «пол», это может указывать на неисправность одного из цилиндров. Также можно проверить наличие утечек жидкости вокруг цилиндров.
Можно ли самостоятельно заменить неисправный цилиндр сцепления?
Да, замену неисправного цилиндра сцепления можно выполнить самостоятельно, если у вас есть базовые навыки работы с автомобилем и необходимые инструменты. Однако важно следовать инструкциям и рекомендациям производителя, а также учитывать, что работа с гидравлической системой требует аккуратности, чтобы избежать утечек и обеспечить правильную прокачку системы после замены.
Советы
СОВЕТ №1
Проверьте уровень тормозной жидкости. Низкий уровень жидкости может указывать на утечку в системе сцепления, что может быть причиной неисправности как главного, так и рабочего цилиндра. Убедитесь, что уровень жидкости находится в пределах нормы, прежде чем продолжать диагностику.
СОВЕТ №2
Обратите внимание на поведение сцепления. Если сцепление не disengages (не отключается) или не engages (не включается) должным образом, это может указывать на проблему с ГЦС или РЦС. Попробуйте нажать на педаль сцепления и послушать, есть ли какие-либо необычные звуки или сопротивление.
СОВЕТ №3
Проведите визуальный осмотр цилиндров. Проверьте наличие утечек жидкости вокруг главного и рабочего цилиндров. Если вы заметите следы жидкости, это может указывать на повреждение одного из цилиндров, что требует их замены или ремонта.
СОВЕТ №4
Используйте диагностический инструмент. Если у вас есть доступ к диагностическому оборудованию, проверьте наличие ошибок в системе сцепления. Некоторые современные автомобили могут выдавать коды ошибок, которые помогут точно определить, какой цилиндр не работает.
