Инструмент для регулировки клапанов 2108

Регулировка клапанов ВАЗ 2108 своими руками

Согласно установленного регламента клапана регулируются с периодичностью от 20 до 30 тыс. километров пробега, также регулировка клапанов на автомобилях ВАЗ 2108 необходима после каждой замены либо демонтажа блока цилиндров. Обычно стоимость подобного рода работ на СТО не отличается особой дороговизной для восьмиклапанных двигателей на отечественных железных лошадках. Тем более, процедура требует наличия обязательного и специфического инструмента. Однако, самостоятельные навыки ремонта собственного авто всегда были бесценны, потому данное пособие, несомненно, найдет своего читателя.

Необходимый инструмент и запчасти

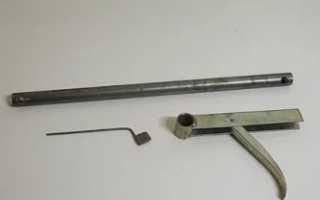

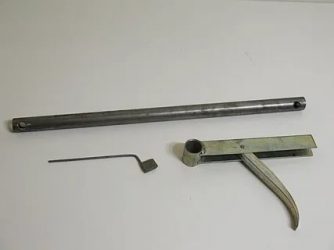

Для начала нам понадобиться приобрести либо одолжить у знакомых специальное приспособление при помощи которого можно с легкостью извлекать и обратно устанавливать шайбы. Данное приспособление необходимо для того, чтобы утопить стакан вниз, тем самым дав возможность поддеть шайбу через специальный зазор в ней. Самые мудреные мастера по замене клапанов обходятся и без данного устройства, просто используя в качестве рычага отвертку, прочий порядок действий остается тем же: не так удобно, зато экономия налицо.

Другое интересное приспособление позволит вам легко и просто измерять зазоры клапанов при помощи манометрического микрометра. Измеритель устанавливается на специальную планку и позволяет с точностью до миллиметра определять величину зазора, на которую шайба утоплена в седло. В прочем, возможность измерять зазоры специальным набором щупов также никто не отменял. Конечно, точность там не так высока, как в предыдущем варианте, но также намного дешевле и вполне эффективно для поставленной перед вами задачи.

Регулировка зазоров

Кроме того, вам понадобиться набор более простого и доступного инструмента. Самый обычный пинцет, чтобы захватывать шайбу клапана  и отвертку, используемую в качестве рычага. Не лишним также будет и микрометр: изредка бывает необходимость уточнить толщину шайбы, поскольку ее маркировка оказывается стертой. На этом список необходимого инструмента можно считать исчерпывающим.

Не обойтись также без набора установочных шайб для ВАЗ 2108 всевозможных размеров. Зазор приходиться калибровать с точностью до миллиметра, потому понадобится полный магазин запасных деталей, если мы хотим четко подогнать расстояния, как того требует правильная регулировка. Если вы запаслись всем вышеперечисленным инструментом и магазином запасных шайб — можно считать, что половина дела еже сделана. Не так страшен черт, каким он нам может показаться, сама регулировка клапанов на ВАЗ 2108, на самом деле, не так уж и страшна, куда опаснее не делать ее.

Зачем нужна регулировка клапанов на восьмерке

Мы плавно подошли к весьма интересному вопросу, а что, если. А что если вы не стали или по некоторым причинам забыли о необходимости периодической регулировки. Стоит понимать, что конструкция двигателя ВАЗ 2108 приводит к тому, что зазоры со временем уменьшаются, что в лучшем случае негативно отражается на динамических характеристиках вашей железной лошадки, причем расход топлива при этом наоборот увеличивается. Самые запущенные случаи провоцируют повышенный износ основных деталей силового агрегата, в том числе:

• газораспределительного вала;
• прогорает седло клапана и даже сами регулировочные шайбы;
• проблема также может возникнуть с толкателем (рокером) и системой клапанов.

Чтобы не провоцировать преждевременное старение вашего жеребца, превращая его в вялую замученную лошадку, не стоит забывать о необходимости периодического ТО головы клапанов на ВАЗ 2108, а также советуем внимательно прислушиваться к звукам от силового агрегата при работе автомобиля. Верным звоночком к действию служит характерный цокот, издающийся от верхней части ДВС (собственно, от его “головы”), первым делом в этом случае страдает седло. Ну, а чтобы стать мудреным специалистом в вопросе регулировки клапанов ВАЗ 2108 вам остается только ознакомиться с практической частью данной статьи и немного наживного опыта.

От теории к практике. Регулируем клапана ВАЗ 2108 своими руками

Чтобы правильно откалибровать зазоры вам понадобиться знать только несколько основных моментов. Самый главный — это рекомендуемый диапазон нормальных величин, измеряемый в миллиметрах:

• для выпускного клапана он находится в пределах от 25 мм минимум, а максимальное расстояние от шайбы до кулачка распредвала ограничено 35 мм;
• для впускного клапана диапазон аналогичный, но сами величины зазоров несколько отличаются. Минимально это 15 мм, а максимально 25.

Таблица зазоров

Не забываем также о том, что расстояние это на инжекторных двигателях ВАЗ 2108 имеет свойство со временем уменьшаться. Потому рекомендуем регулировать клапана с учетом данного нюанса, приближаясь больше к максимальному значению расстояния до кулачка.

На классике же эффект с точностью обратный, по этой причине, с увеличением зазоров проблему локализовать куда проще.

Тем не менее, водители, пересевшие в свое время с классики на более современные отечественные авто вроде восьмерки, рискуют оказаться заложниками ошибочного представления о настройке клапанов силового агрегата, в результате чего прогорает седло и идет дальнейший износ деталей “головы”.

Регулировка клапанов ваз 2109, 2114 8 клапанов: зазоры, порядок

Много мифов и легенд сложилось вокруг такой необходимой процедуры как регулировка клапанов на ваз 2109, 2114 и 2108. Сначала карбюраторные потом стали инжекторные, но конструкция газораспределительного механизма не поменялась. До 2011 года выпуска даже тепловые зазоры остались прежними. Лишь с приходом легкой ШПГ зазоры стали чуть больше. Седла стали металлокерамические, а поршня легкие. Периодичность регулировки клапанов осталась прежней в 30000 км пробега.

На новом автомобиле регулировать клапана нужно обязательно в первые 3000 км пробега, далее в 15000 и каждые 30000 км. Если не придерживаться периодичности, клапана могут сгореть, седла в головке просесть. К тому же теряется тяга и увеличивается расход топлива. Тепловые зазоры на вазах 2108, 21083, 2109, 21099, 2110, 21102, 2111, 21114, 2112, 2113, 2114, 2115, 1113, 11113, 2170, 2190, приора, гранта (с двигателем 11183), должны быть такие:

• Выпускные 0,35;
• Впускные 0,20 мм.

Тепловые зазоры на новых модификациях с 2011 года на ваз 8 клапанные лада гранта, калина 2, приора, с двигателем 21116

• Выпускные 0,4 мм;
• Впускные 0,25 мм.

Расчет зазора

Для того чтобы узнать размеры шайб существует формула регулировки:

H = B + (A — C)

H – толщина новой шайбы;

B – толщина шайбы, которую сняли;

A – существующий зазор;

C – номинальный зазор (0,2 или 0,35)

Зазоры проверяем щупом. Желательно их иметь несколько с шагом 0,02 – 0,03 мм.

Правильная регулировка клапанов дает залог продолжительной жизни мотора.

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы.

Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии.

Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм.  Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

1. Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
2. При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
3. Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
4. Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;

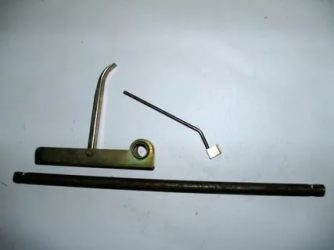

5. Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
6. Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
7. Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
8. Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
9. Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
10. Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
11. Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
12. На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

На моторах, у которых 16 клапанов регулировка не требуется, так как тепловые зазоры выбираются в автоматическом режиме за счет гидрокомпенсаторов.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Таблица регулировки по инструкции завода

Марка авто	Впуск	Выпуск
приора 21116	0,25	0,4
калина 2  21116
лада гранта  21116
гранта 2190	0,2	0,35
приора 2170
21114
21102
21099
21093
21083
11186
11183
2190
2115
2114
2113
2112
2111
2110
2109
2108
ваз 99
ваз 083
1118
11113 ока
1111 ока

Что нужно для регулировки

Как уже было подмечено выше, отрегулировать тепловые зазоры клапанов на вазе можно своим руками. Для этого нужны набор шайб, некоторые приспособления и инструменты. Рейку можно сделать самодельную, но рентабельнее купить вилочку для установки зазоров на авторынке готовую.

Пяточки для регулировки понадобятся в диапазоне от 3,40 до 4,05 мм если в ГБЦ не менялись направляющие. Если же все-таки производился ремонт, или автомобиль на газу придется приобрести шайбы в диапазоне от 2,50 мм для выпускных клапанов. Впускные клапана как правило остается на прежнем зазоре, на них седла не топятся.

Таким образом, в данной статье рассмотрели вкратце порядок регулировки клапанов на автомобилях марки ВАЗ с передним приводом. Также затронули последствия несвоевременной настройки, и езды на газу.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Зазор клапанов обязательно должен быть, но минимален, а иначе, при отсутствии зазора клапана не смогут закрываться надежно. В этом случае появиться разгерметизация в цилиндрах и мощность ощутимо упадёт, а выпускные клапана начнут прогорать.

  С другой стороны, зазор увеличен – не смогут полностью открываться клапана во время работы двигателя, тем самым мощность опять же упадёт, потому что двигатель не сможет запитать в себя топливно-воздушную смесь, т.к. клапана открываются не полностью.

Более того, клапана могут греметь при большом зазоре, а после их регулировки, когда заведёте мотор, сразу же ощутите, как он тише станет работать и уже в будущем будете понимать, когда пришло время для регулировки клапанов на автомобиле.

Примечание!
Вам понадобятся следующие инструменты: пинцет, отвёртка, набор всевозможных ключей (гаечных, накидных и т.д.), набор щупов (приобретается в автомагазине или на авторынке) и микрометр.

Краткое содержание:

• Регулировка клапанов
• Дополнительный видео-ролик

Местонахождение клапанов

Так просто вы их увидеть не сможете, придётся снять головку блока цилиндров с автомобиля, после снятия перед вами появится распределительный вал и его кулачки, под кулачками распредвала находятся восемь клапанов (вернее их регулировочные шайбы, а под ними находятся толкатели,  и под толкателями сами клапана), которые вам и нужно отрегулировать. Кулачки вала и  шайбы клапанов, за счёт которых осуществляется регулировка зазора, указаны стрелками. Под каждой стрелкой стоит цифра, обозначающая номер клапана, по этим номерам вы и будете регулировать их, поэтому не забывайте про это фото по мере прочтения статьи.

Когда регулировать клапана?

Зазор у них увеличивается по мере того, как вы водите автомобиль, к примеру,  жесткая манера езды потребует регулировку уже через тысяч 30, спокойная езда – тысяч через 40 нужно будет задумываться о регулировке. Обязательно производить регулировку купив Б/У автомобиль (немногие регулирует клапана перед продажей), особенно, услышав громкий звук работы двигателя (клапана стучат). Вообще, проще всего понять надо ли регулировать клапана – проверить их зазор: достаточно снять крышку головки блока цилиндров с двигателя автомобиля и с помощью наборов щупов проверить у всех клапанов на автомобиле зазор.

Регулируем клапана на ВАЗ 2108-ВАЗ 21099

Примечание!
Регулировка производиться  на тёплом двигателе автомобиля (+20 °С и выше), зимой во время холодов, то обязательно в начале прогрейте двигатель и быстренько, пока он полностью не остыл, отрегулируйте клапана. Существует нюанс, придётся изначально запастись регулировочными шайбами ,ведь вы  не знаете какие размеры шайб именно нужны.

Шайбы в начале извлекают и  смотрят на размеры и подбирают новые.  Вам второй автомобиль понадобиться (например,такси, друг), чтобы до автомагазина доехать и купить новые шайбы.  Соответственно, не рекомендуем данный способ регулировки, лучше найдите тёплое место, автомобиль постоит, нагреется, заодно и двигатель станет комнатной температуры, допустимой для регулировки.



1) Снимите крышку головки блока цилиндров с двигателя автомобиля, предварительно запаситесь прокладкой крышки: старая всегда обжимается и портиться (трескается, деформируется) со временем. Подробное описание процесса читайте в статье: «Замена прокладки крышки головки блока цилиндров на автомобиле».

2) Теперь два боковых болта и 1 центральный с помощью гаечных ключей либо воротка с накидной головкой выверните (показано на фото ниже). Снимите пластмассовую крышку и отложите в сторонку.Совместите между собой две метки, а именно метку шкива распредвала (указана синей стрелкой) и метку на задней крышке (указана зелёной стрелкой). Существует множество способов соединения меток, рекомендуем воспользоваться следующим:

• вывесить переднее колёсо (любое);
• включить четвёртую передачу;
• проворачивать колесо вперёд по ходу движения автомобиля до момента соединения меток.

Альтернативный метод:

• включаете 4-ю передачу;
• собственными силами передвигаете потихоньку автомобиль до совмещения меток.

Третий вариант: берёте в руки здоровенный ключ (вороток с большой накидной головкой удобней всего) и по часовой стрелке проворачиваете болт крепления шкив коленчатого вала. Данный болт находиться достаточно низко и на втором фото после нижнего он указан жёлтой стрелкой.

Примечание!
Провернуть коленвал возможно лишь проворачивая шкив коленчатого вала (цифрой 3) и шкив генератора (цифрой 2). Запрещено проворачивать коленвал за счёт вращения шкива распределительного вала (цифрой 1) Облегчить вращение поможет выворачивание четырех свечей зажигания, с подробностями знакомьтесь в статье: «Замена свеч зажигания на автомобиле»!

3) Затем чистой тряпочкой протрите головку блока цилиндров, особенно месторасположение толкателей клапанов, удалите с них  остатки масла. Теперь поверните коленвал ещё на 40-50° (не путать с распредвалом) —  у кулачков распределительного вала и толкателей появиться тот самый зазор.  Проверяем зазор у первого, второго, третьего и пятого клапана (схема с номерами выше), у выпускных клапанов он должен быть равен (0.35+0.05) мм.

Выпускные — первый, четвертый, пятый и восьмой, обязательно запомните. У впускных (0,2+0,05) мм — второй, третий, шестой и седьмой. Проверяются зазоры с помощью специальных щупов. Вставляйте по одному разной толщины между кулачком распредвала, указанного красной стрелкой, и регулировочной шайбой, обозначенной синей стрелкой).

Проверните коленвал ровно на 360° (полный оборот) проверьте и по мере необходимости отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапана аналогичным образом.

Примечание!
На нижней фотографии представлена шайба регулировки. Присмотритесь к месту, обозначенному стрелкой и увидите надпись с информацией о толщине данной шайбы (3.82 на представленном экземпляре).

Толщина измеряется микрометром (значения не всегда на шайбах правильное пишут, а бывает оно вовсе стёрто). Измерив, вы получили значение, к примеру,  3.90.  Вспоминаете  зазор клапана, у которого вы эту шайбу вынули (0.50 к примеру) и прибавляете к толщине (3.9+0,5 = 4.4).

Из полученного значения вычитаем зазор допустимый, нормы были описаны выше). На примере впускного клапана:  4.4 – 0.2 = 4.2 (мм) – значение новой шайбы.

4) Процесс извлечения шайбы не трудоёмкий, придётся нажать на толкатель клапана и немного утопить его Сквозь появившейся зазор сможете вынуть регулировочную шайбу, воспользовавшись отвёрткой (а лучше пинцетом), подцепить в местах присутствия пазов (помечены стрелками на маленьком фото). Вытаскивайте из толкателя и заменяйте на новую, аналогичным образом утопив при этом толкатель и вставив туда новую запчасть. Шайбу вставляйте вниз значением во избежание потертостей на цифрах.  Мы настоятельно рекомендуем проверять значения микрометром, т.к. неоднократно сталкивались со случаями расхождения данных, видимо, производитель ошибается.

Примечание!

Проделав работы, проверьте правильность регулировки клапана щупами, регулируйте в случае необходимости.  и если нужно будет, снова отрегулируйте их!

Дополнительный видеоролик:
Подборка полезной информации по сегодняшней теме в интересном ролике ниже, приятного просмотра:

Примечание!
Прикрепляем ролик от Жени Травникова о регулировке, о зазорах, кулачках и подобном. Главное – о последствиях неправильных действий. Смотреть начинайте с 17 минуты, (в начале речь ижет о замене ремня ГРМ на автомобиле).

Регулировка клапанов ВАЗ 2109, 2108

Регулировка размеров зазоров клапанов автомобиля ВАЗ 2109, 2108 производится в обязательном порядке. Связана потребность выполнения данной операции с целью обеспечения корректной работы механизма газораспределения.

Предусмотрен строго определенный порядок выполнения работ по регулировке клапанов. Но в отдельных книгах можно встретить упоминание о том, что соответствующий порядок не имеет никакого значения. Ниже предлагается рассмотреть процесс, дать важные рекомендации относительно его выполнения.

Схема 1. Газораспределительный механизм ВАЗ 2109, 2108 Схема 2. Газораспределительный механизм ВАЗ 2109, 2108

Регулировка зазоров клапанов ВАЗ 2109, 2108

Для выполнения регулировки зазоров клапанов ВАЗ 2109, 2108 потребуется:

• Наличие специального комплекта щупов, значениями 0.10-0.50 миллиметров.
• Инструмент, предназначенный для выполнения работ по замене комплекта шайб.
• Непосредственно сам комплект сменных шайб, в соответствии с конфигурацией двигателя, регламентированного паспортными данными.

Изначально необходимо отметить, что двигатель модели автомобиля имеет 8 клапанов. Согласно регламенту эксплуатации транспортного средства, операция выполняется спустя каждые 20000-30000 километров.

Делается все предельно просто, необходимо всего лишь:

1. Установить специальное ВМТ или же провести метки.
2. Проверить положение в двигателе первого цилиндра, что выполняется посредством проворота распределительного вала на 90 градусов по часовой стрелке.
3. В дальнейшем необходимо аналогичным образом выполнить проверку третьего цилиндра, после четвертого и наконец, второго.

 Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Очень важно предварительно просмотреть требования к показателям работы двигателя. Значения его зазоров и прочих показателей взаимодействия деталей газораспределительного механизма ВАЗ 2109, 2108.

На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом. Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров.

В том случае, если в отверстие проходит максимальный щуп, значит, потребуется подобрать соответствующую шайбу несколько толще по размеру, после чего заменить ее.

В том же случае когда значение зазора будет меньше, клапан может запросто закрываться на предварительно прогретом двигателе. На деле это весьма опасно, ведь подобное значение может привести к тому, что клапан и седла прогорают. Следовательно, наблюдается резкая потеря давления, возникновение компрессии и падению уровня мощности.

В конечном счете, это обязательно приводит к тому, что необходимо будет выполнять полный ремонт ГБЦ, который будет слишком высокий по стоимости. Диагностировать это можно без проблем. Ведь в том случае, когда зазор будет увеличенным, отмечается соответствующий стук в двигателе.

Как говорят многочисленные мастера, это указывает на то, что имеется ситуация, с повышенным износом распределительного вала. На него оказываются лишние ударные нагрузки. Это уже само по себе не является приятным моментом. Именно в данном случае важно своевременно выполнить процесс регулировки зазоров в строго определенное время.

Особенно актуальным будет такое решение в том случае, когда транспортное средство ездит на газу, тем самым устанавливается повышенный износ шайб. Следовательно, величина зазора будет постоянно меняться.

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Работы с коленчатым валом по регулировке клапанов ВАЗ 2109, 2108 выполняются без проблем. Чтобы было удобно работать, необходимо выкрутить свечи зажигания. Это позволит легче манипулировать валами и другими механизмами, задействованными в процессе. Воспользуйтесь рисунком ниже, что бы понять суть процесса.

А последовательность такова:

1. Проворачивать коленчатый вал нужно таким образом, чтобы метка на  шкиве распределительного вала совпадала с меткой на крышке зубчатого вала.  Другие метки должны располагаться строго на своих местах. Ориентироваться нужно на то, что поршень цилиндра №1 должен стать в положении верхней мертвой точки.
2. После этого, осуществляется проворот коленвала на 40-50 градусов, что бы отвести кулачки от толкателей. Мастером осуществляется замер зазоров в 1, 2, 3, 5 клапанов. Зазоры на  клапане 2 и 3 должны быть 0,2+-0,05мм. А на клапанах  1 и 5  зазор соответственно 0,35+-0,05мм. В случае, когда зазоры не соответствуют требуемым значениям, их необходимо отрегулировать.
3. После этого, проворачивается коленвал на 360 градусов, и проверяются аналогичные значения зазоров, только в отношении 4, 6, 7, 8 клапанов. В том случае, когда имеются отклонения в зазорах, их также требуется отрегулировать с использованием сменного комплекта шайб.

Схема регулировки клапанов ВАЗ 2109, 2108Таблица углов для регулировки клапанов ВАЗ 2109

Итог

Как показывает практика, нет необходимости выполнять самостоятельно ремонт. В таком случае, это может привести к тому, что даже при экономии нет вероятности, что установка шайб приведет к положительному результату. Будет затрачено значительное количество усилий и времени.

Специалисты сервисного центра выполнят все работы в оперативном режиме. Это позволит сэкономить свое время и ресурсы, обеспечить себе идеальные условия для эксплуатации транспортного средства.

ВАЖНО! Обязательно учтите, что предварительно проводится диагностировка оборудования, после чего устанавливается потребность в регулировании зазоров. Воспользуйтесь данным предложением, что позволит гарантированно получить лучшие условия для работы.

Регулировка тепловых зазоров клапанов ВАЗ 21099i 1.5. Какие должны быть и как регулировать

На автомобиле ВАЗ 21099 рекомендуют производить регулировку тепловых зазоров клапанов каждые 30 000 км. Если зазоры клапанов слишком большие, то от двигателя слышен громкий и неприятный стук, а если слишком маленькие — двигатель может троить и не будет тяги. Поэтому очень важно установить правильные зазоры на всех клапанах.

На инжекторном двигателе ВАЗ 21099i 1.5 л клапана регулируются с помощью специальных регулировочных шайб. Поэтому чтобы самому отрегулировать зазоры необходимо иметь регулировочные шайбы разных размеров. Или записывать на листок бумаги размеры всех установленных шайб, рассчитывать нужные размеры и ехать покупать уже необходимые шайбы. Также для самостоятельной регулировки тепловых зазоров необходимо иметь специальное приспособление для регулировки клапанов ВАЗ 2108-2115.

Какие зазоры должны быть

Если автомобиль ездить на бензине, то зазор необходимо устанавливать как в книге — впуск 0,20 мм, а выпуск 0,35 мм. Если на авто установлен газ, то делаем зазоры чуть больше — впуск 0,25 мм, а выпуск 0,40 мм.

Регулировку тепловых зазоров необходимо производить только на остывший двигатель.

Кроме самого инструмента и спец приспособления также понадобится поменять и старую прокладку крышки клапанов.

ПроизводительАртикулЦена, руб.

Оригинал
ВАЗ	21081003270	56
Аналоги
VICTOR REINZ	703856900	125
ELRING	559431	184
GLASER	X0896401	342

Необходимые инструменты

• Домкрат;
• Ключ на 10 мм;
• Отвертка «-«;
• Медицинский шприц со шлангой;

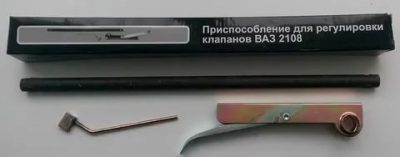

• Приспособление для регулировки клапанов ваз 2108-2115;
• Щупы регулировочные FORCE 61802;
• Пинцет;
• Микрометр;
• Чистая ветошь;
• Регулировочные шайбы разных размеров.

Как отрегулировать клапана на ВАЗ 21099

• Если автомобиль ездил, оставляем его остывать с открытым капотом часа на 2-3;
• Отключаем от дросселя трос газа и его поддержку;
• Отсоединяем от клапанной крышки все подключенные патрубки;
• Откручиваем две гайки крепления клапанной крышки и снимаем крышку;
• Поддомкрачиваем переднее правое колесо;
• Включаем пятую передачу на КПП;
• Проворачиваем двигатель до установки первого цилиндра в ВМТ;
• Крепим на болты клапанной крышки приспособление для регулировки клапанов;
• Регулируем тепловые зазоры клапанов, проворачивая двигатель за приподнятое колесо;
• После регулировки клапанов собираем всё в обратной последовательности.

Детали всей процедуры регулирования зазоров клапанов ВАЗ 21099 смотрите в фотоотчете.

1

Приступаем к регулировке тепловых зазоров клапанов. Перед нами обычный вазовский двигатель с объемом 1,5 л.

2

Первым делом будем снимать трос газа. Откручиваем два болта крепления кронштейна болта, ключ на 10 мм.

3

Отверткой поддеваем фиксирующую скобу тросика и снимаем её.

4

Прокручиваем трос и вытаскиваем наконечник троса из своего посадочного места на дросселе.

5

Сняв трос будем отключать от клапанной крышки все патрубки. Откручиваем хомуты указанные стрелками.

6

И спереди двигателя снимаем патрубок картерных газов.

7

Теперь нам осталось открутить две гайки крепления клапанной крышки. Используем для этого ключ на 10 мм.

8

И снимаем крышку с двигателя.

9

Поддомкрачиваем переднее правое колесо и включаем пятую передачу на КПП. Таким образом мы сможем прокручивать двигатель прокручивая колесо. Крутить рекомендуется по часовой стрелки, как работает сам двигатель.

10

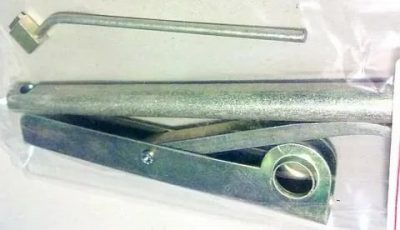

Для регулировки клапанов нам понадобиться специальное приспособление. Прикручиваем его к шпилькам крепления клапанной крышки, как показано на фото.

11

С помощью шприца со шлангочкой убираем всё масло в колодцах между клапанами, Чтобы оно не мешало нам регулировать клапана.

12

Чтобы не снимать кожух ГРМ и не заморачиваться с порядком регулировки клапанов, мы будем регулировать клапана в том цилиндре, где кулачки распредвала смотрят вверх. Такт работы двигателя — 1,3,4,2 цилиндры, поэтому в таком порядке и регулируем клапана. В данный момент у нас кулачки подняты на втором цилиндре, тут и проверяем какой зазор находится между клапаном и распредвалом. Если зазоры в порядке, то прокручиваем двигатель по часовой стрелке, пока кулачки распредвала на первом цилиндре не поднимутся вверх и меряем зазоры.

13

Если зазор не соответствует норме, нам придется менять регулировочную шайбу на шайбу с нужным размером. Прокручиваем стаканчик клапана так, чтобы прорезь, указанная стрелкой, смотрела на нас. С помощью прикрученного ранее приспособления вдавливаем клапан, нажимая на рычаг.

14

В комплекте с приспособлением для регулировки клапанов идет такой фиксатор, необходимый для фиксации клапана в нажатом положении.

15

Устанавливаем фиксатор между клапанами, как показано на фото.

16

Убираем рычаг, которым вдавливали клапан, и видим как фиксатор, упираясь в распредвал, держит клапан нажатым за край стаканчика.

17

С помощью пинцета поддеваем шайбу из стаканчика, через специальное отверстие.

18

И вытаскиваем её из под распредвала тем же пинцетом.

19

Находим на шайбе размер. Обычно, если шайба была установлена правильно, размер указан всегда.

20

Высчитываем, какой размер шайбы нам нужен. Расчет произвести не сложно если перед снятием был замерен точный зазор и на снятой шайбе указан размер. Берем новую шайбу большего или меньшего размера, на то количество единиц, которое не соответствовало нужному зазору клапана.

21

Если на шайбе размер не указан, тогда в помощь нам понадобиться микрометр. Промерять шайбу необходимо по центру.

22

Устанавливаем шайбу с нужным размером. Надписью с размером на шайбе необходимо устанавливать вниз, чтобы распредвалом её не стерло и было проще регулировать клапана в следующий раз. После установки шайбы необходимо снова измерить зазор. Если зазор всё равно не соответствует, то процедуру расчета необходимо производить заново.

23

После проверки и регулировки всех тепловых зазоров клапанов, можно снимать приспособление и приступать к сборке.

24

Вытираем и обезжириваем посадочное место под клапанную крышку.

25

Очищаем, обезжириваем и устанавливаем новую прокладку на крышку клапанов.

26

Устанавливаем крышку и новые уплотнительные резинки под крепления клапанной крышки.

27

Заканчиваем работу, подключая всё снятое и отключенное ранее.

регулировки клапанов Лады 2108

Приветствую всех читателей в блоге RtiIvaz.ru. Сегодня я поведаю вам о том, как выполняется посредством замены регулировочных шайб процесс регулировки клапанов ваз 2108.

При исправных элементах головки блока, таких как распределительный вал, клапана, стаканы шайб (толкатели) и самих шайбах регулировки хватает на долгий период эксплуатации автомобиля.

Главное, когда выполняется регулировка клапанов автомобиля ваз 2108 не пережать клапана, т.е. не сделать зазоры ниже нормы. Зажатые клапана это всегда опасность их прогара и выхода двигателя автомобиля ваз из строя. Вызвано это тем, что когда допустимый зазор ниже нормы, то тарелка клапана не может полностью сесть в седло в головке блока, и происходит обгорание кромки тарелки иногда до полного его прогара. Не полностью «севший» клапан не может отдать полностью тепло телу седла, так как нет его надежной посадки, что постепенно ведет к его перегреву и прогару. Особенно это актуально для выпускных клапанов двигателя.

В среднем регулировка клапанов автомобиля ваз 2108 выполняется каждые 30 тыс. км. пробега или при возникновение стука клапанов при меньшем пробеге. Как правило, стук это зазор и когда он выше нормы, то происходит ударная нагрузка на элементы механизма клапанной группы, что сокращает их срок эксплуатации и может привести к отказу двигателя.

Помимо этого повышенный зазор ведет к неполному открытию впускного или выпускного клапана, а значит неполному наполнению цилиндров топливной смесью (происходит потеря мощности и увеличение расхода топлива) или же неполная продувка цилиндра от остатков сгоревших газов.

Регулировка клапанов выполняется на остывшем до 20 градусов Цельсия двигателе.

Небольшой авто совет. Для удобства проворачивания коленчатого вала лучше всего вывернуть все свечи зажигания. Проворачивать коленчатый вал удобнее всего спец. ключом за отверстия в шкиве распредвала, или за болт крепления шкива коленчатого вала или болт крепления шкива генератора, предварительно надавив на ремень его привода.

Можно, в крайнем случае, проворачивать вал отверткой через нишу в кожухе сцепления или же передвигать автомобиль вперед, поставив 4 скорость передачи. Можно также поддомкратить машину, вывесить переднее колесо и проворачивать коленвал двигателя прокручивая поднятое колесо на включенной скорости по ходу движения. Чего нельзя делать (но что в большинстве случаев наблюдается), так это проворачивание двигателя за болт крепления шкива распредвала.

Однажды это закончится тем автолюбители, что резьба на болте его крепления потянется, а затем наступит срыв резьбы. Как было сказано выше на ваз 2108 зазоры клапанного механизма выставляются регулировочными шайбами, значит нужно определиться вам, какие именно размеры шайб необходимы подобрать для замены при регулировки клапанов ваз 2108. Регулировочные зазоры клапанов на ваз предусмотрены:

• Впускные 0,20 +- 0,05 мм
• Выпускные 0,35 +- 0,05 мм

Значение 0,05, это допуск изменения данного зазора в «плюс» или «минус». Это означает, что нижний рабочий предел по зазору может быть у впускных клапанов 0,2 – 0,05 = 0,15 мм, а верхний предел 0,2 + 0,05 = 0,25 мм. Для выпускного клапана, это будет соответственно – нижний допустимый зазор: 0,35 – 0,05 = 0,30 мм, а верхний разрешенный зазор 0,35 + 0,05 = 0,40 мм. Оба зазора (нижний и верхний предел) считаются в допуске и при регулировке клапана ваз необходимо выдержать эти значения.

Как разобраться в регулировке клапанного механизма

Для лучшего понимания процесса регулировки клапанов 2108 необходимо вкратце рассмотреть конструкцию клапанного механизма ГРМ этого двигателя. Так для открытия впускного или выпускного клапана служат кулачки распределительного вала, которые при повороте вала надавливают на стержень того или иного клапана, согласно фазам газораспределения, открывают его.

Закрытие же клапана происходит за счет возвратной пружины клапана. Напрямую кулачок не воздействует на стержень клапана и на двигателях предусмотрены дополнительные элементы в приводе клапанов. Так это могут быть коромысла (ЗАЗ, АЗЛК, БМВ и др.) рокера (классика ваз) или толкатели (стаканы) с вложенными в них регулировочными шайбами, как в нашем рассматриваемом случае с автомобилем ваз 2108 и их модификаций.

В головке блоке сделаны специальные углубления, круглой формы, куда монтируется клапан с пружиной. Сверху клапана ставится толкатель. На толкателе имеется борт для удержания регулировочной шайбы. В это углубление в толкателе и вкладывается шайба для регулировки. На эту шайбу надавливает кулачок распределительного вала, шайба передает усилие на толкатель, а он в свою очередь, на стержень клапана, заставляя его открываться в нужный момент.

Между кулачками распредвала и шайбой для регулировки необходимо выдержать определенный зазор, рассчитанный на тепловое расширение деталей. Получается, что чем выше высота регулировочной шайбы (ее толщина), тем меньше будет зазор между ней и кулачком распредвала и наоборот.

На каждой шайбе имеется ее номинальное значение в виде цифр, скажем 3,15 или 3,80 и т.д., что необходимо при подборе регулировочной шайбы выставляя нужный зазор. Если же по какой либо причине надпись стерта, то толщина шайбы замеряется микрометром. Завод предусматривает набор регулировочных шайб от 2,5 до 5,0 мм и более и с шагом 0,05 мм, скажем 2.5, 3.0, 3.05, 3.10, 3.15 и т.д. Это дает возможность очень точно подобрать размер в любом случае -около 122 самых ходовых размера.

Помимо этого сегодня есть промежуточные размеры, как например 3,27; 3,52; 3,78 и прочие, что дополнительно повышает точность регулировки. Это особенно актуально после капремонта двигателя с головкой блока, когда выполнялась притирка клапанов или их замена.

Процесс регулировки клапанов

Для регулировки клапанов грм ваз 2108 нужно выполнить следующие действия:

• Снять пластиковый защитный кожух ремня ГРМ
• Выставить заводские метки (метка на шкиве распредвала и задней крышке ремня ГРМ) и довернуть на 2 — 3 зуба на шкиве
• Снять воздушный фильтр, затем отсоединить привод дроссельной и воздушной заслонки
• Закрыть отверстие карбюратора или же специальной транспортной заглушкой, либо чистой ветошью
• Ослабить хомут, затем снять резиновый шланг сапуна вентиляции картера нижний
• Снять крышку клапанного механизма предварительно убрав резиновый шланг сапуночка вентиляции картера верхний
• Убрать масло двигателя из верхней части головки блока в районе толкателей (удобно пользоваться медицинской грушей или большим шприцом с трубочкой вместо иглы)

Далее необходимо проверить зазоры клапанов, для чего понадобится универсальный щуп с значениями от 0,05 до 1,0 мм. Проверка зазора выполняется следующим образом. По принятой заводом схеме регулировке клапанов ее порядок следующий: проверяются и регулируются зазоры клапанов 1-3, 5-2, 6-8, 4-7 клапана. Клапана считаются по порядку от шкива распредвала (1,2,3 и т.д), и ориентируются по впускному и выпускному коллектору.

Так, глядя сверху на головку блока видно оба коллектора имеющих по четыре впускных или приемных патрубка. Если на клапан «смотрит» патрубок выпускного коллектора, то соответственно это будет выпускной клапан и наоборот, если «смотрит» патрубок впускного коллектора, то это будет впускной. В нашем случае, это будет 1, 4, 5 и 8 клапана – выпускные и 2, 3, 6 и 7 клапана — впускные.

Если выставить двигатель по заводским меткам, то кулачки распредвала 1 и 3 клапанов будут «смотреть» вверх, а значит можно проверять величину зазора этих клапанов. Для этого проверяя зазор у 1-первого клапана (выпускной) нужно приготовить щупы 0,30, 0,35 и 0,40, а также щуп 0,45 мм. В данном случае щуп 0,45 не должен входить между кулачком распредвала и шайбой, а щуп 0,4 и 0,30 мм проходить с небольшим натягом.

Если же щуп 0,40 проходит свободно или же щуп 0,30 мм не входит в зазор, то «старую» шайбу необходимо вынуть из толкателя и посмотреть ее номинал. Для демонтажа регулировочных шайб существует специальный набор для регулировки клапанов ваз 2108. Набор очень прост и в него входит трубка – основание для передвижения рычага нажима толкателей, сам рычаг и страховочная стойка – фиксатор толкателя в нажатом положении. Трубка — основание крепится на шпильки крепления крышки грм и зажимается гайками. Предварительно на трубку надевается рычаг.

Далее рычаг подводится под определенный клапан, надавливается на шайбу (при этом вырез в толкателе должен смотреть на Вас) -которая уходит вместе с толкателем вниз, а затем ставится фиксатор толкателя. Он ставится между телом распредвала и кромкой толкателя, не задевая саму шайбу.

Далее рычаг отводится в сторону и при помощи пинцета извлекается шайба, затем смотрится или замеряется ее размер. Вынимать шайбы удобно, предварительно подцепив их кончиком шила, чтобы удобнее было брать пинцетом. Когда приспособление отсутствует, то можно применить две больших отвертки. Более мощной отверткой утапливаете толкатель, упираясь в его кулачок, а вторую отвертку вставляете для фиксации ребра толкателя.

Лезвие второй отвертки должно быть не меньше 10,0 мм. Так, если щуп 0,30 мм не проходил в зазор, то нужно воспользоваться меньшим размером щупа 0,25, 0,20, 0,15 пока какой — либо из щупов не войдет в зазор. Например, щуп 0,30 мм не входит в зазор, а вошел щуп 0,20, значит от номинала стоящей «родной» шайбы нужно вычитать 0,15 мм (номинальный зазор 0,35-0,20 = 0,15 мм).

Если при этом снятая шайба имеет номинал, скажем условно 3,50 мм, то 3,50 – 0,15 = 3,35 мм и значит необходимо поставить шайбу номиналом 3,35 мм.

Когда же входит щуп 0,45 мм, то нужно воспользоваться более большими по размеру щупами 0,50, 0,55, 0,60 и т.д., пока щуп не войдет в зазор с натягом, ибо вообще не будет входить в зазор. В этом случае к условному номиналу снятой шайбы в 3,50 мм, нужно добавить размер, состоящий из разницы вычитания размера вошедшего щупа, скажем 0,55 мм и номинала 0,35 мм. Т.е. 0,55 – 0,35 = 0,20 мм.

Значит, новая шайба должна быть больше стоящей на 0,20 мм. В нашем случае 3,50+0,20 = 3,70 мм – толщина новой шайбы. Размер шайбы для регулировки клапанов ваз 2108 можно высчитать по формуле: H = A + B – C, где H — толщина новой шайбы, A — толщина «родной» шайбы B – замеряемый, зазор и С – номинальный зазор, мм. В нашем случае получится А = 3,50 мм, В = 0,55 мм и С = 0,35 мм, значит толщина новой шайбы будет 3,50 + 0,55 – 0,35 мм = 3,70 мм.

После установки новой шайбы вновь проверяется зазор и если он не укладывается в норму, то регулировку нужно повторить, добиваясь необходимого значения зазора. При снятых шайбах не допускается проворачивание коленчатого вала во избежание повреждения кромки толкателя.

Аналогично происходит подбор шайб для регулировки на остальных клапанах, проворачивая коленчатый вал двигателя на пол оборота после регулировки каждой пары. При этом еще нужно учесть такой небольшой нюанс, после установки новой шайбы и снятии фиксатора толкатель должен свободно проворачиваться во все стороны без какого либо зажима.

После выполнения регулировки клапанов ваз 2108 необходимо вернуть на место отобранное масло двигателя с головки блока.

См. видео на

Надеюсь статья и видео поможет вам.

Читайте еще:

Как меняются маслосъемные колпачки ваз 2114

Регулировка клапанов ваз 2109

Многие владельцы «девяток»или «восьмёрок» предпочитают знать и уметь делать это самостоятельно. Регулировка клапанов ВАЗ-2109 не такое сложное занятие, чтобы ехать в автомобильную мастерскую. Далее в статье мы расскажем вам, какой инструмент вам понадобится для работы, а также как правильно и в какой последовательности выполнять регулировку.

Периодичность регулировки

Если вы эксплуатируете автомобиль в штатном режиме, проверка зазоров и, в случае необходимости, регулировка клапанов ВАЗ-2109 должны происходить каждые 30 тыс. пробега. Величина зазора между кулачком распредвала и клапанным толкателем должна быть такой:

• у выпускных клапанов — 0,35 мм;
• у впускных клапанов — 0,2 мм.

Максимальное отклонение данных величин допускается не более 0,05 мм в любую сторону. При выявлении отклонения от этих размеров необходимо отрегулировать зазоры.

Делается это с помощью специальных шайб, которые располагаются в углублении толкателя. Каждая регулировочная шайба имеет свою толщину, величина которой для удобства выбита на поверхности шайбы.

Что надо иметь под рукой

Как вы уже поняли, вам необходимо иметь набор регулировочных шайб различной толщины. Можно купить специальные наборы либо сначала сделать все замеры, выполнить расчёты и приобрести те шайбы, которые вам необходимы.

Кроме того, регулировка клапанов ВАЗ-2109 потребует от вас наличия специального приспособления, сжимающего пружину клапана, небольшой металлической распорки и штанги толкателя. Не лишним будет пинцет и микрометр для замера толщины шайб (при отсутствии различимой маркировки). Вам также понадобится набор пластинчатых щупов для измерения зазора и пинцет для удобного изъятия шайбы.

Подготовительные работы

Двигатель должен остыть до температуры окружающей среды. На горячем двигателе замеры тепловых зазоров проводить не рекомендуется, так как они не будут соответствовать установленным нормам из-за расширения металла. После остановки двигателя у вас будет минимум 30-40 свободных минут до начала замеров.

Этого времени хватит, чтобы снять некоторые детали мотора.

Вам будет мешать заборник холодного воздуха, ведущий к фильтру, шланг вентиляции картера и два тонких шланга, идущие к карбюратору. Снимите эти детали с автомобиля. После этого вам потребуется вскрыть верхнюю крышку головки блока и вывесить переднее правое колесо. Из углублений в головке необходимо удалить моторное масло, скрывающее регулировочные шайбы. Делать это лучше всего небольшой резиновой грушей. В крайнем случае — с использованием ветоши.

После этого, вращая переднее правое колесо (должна быть включена коробка передач) по часовой стрелке, совмещаем метку, расположенную на шкиве распредвала с меткой, нанесённой на крышке ремня. Чтобы установить правильное положение первого цилиндра, необходимо прокрутить колесо так, чтобы метка на шкиве ушла вперёд на 3 зуба от первоначально выставленного положения.

Порядок регулировки клапанов ВАЗ-2109

Теперь у вас есть возможность с помощью щупов измерить зазоры на первом и третьем кулачках распредвала. Щуп должен проходить с лёгким защемлением. Если же зазор превышает требуемую величину или щуп невозможно даже вставить, приступаем к выполнению следующих действий:

1. Устанавливаем механизм для зажима клапанной пружины на шпильки головки блока.
2. При помощи отвёртки разворачиваем толкатель к себе прорезью.
3. Сжимаем с помощью рычага устройства пружину и фиксируем такое положение специальной распоркой.
4. При помощи пинцета извлекаем шайбу через прорезь.
5. Проводим вычисления и устанавливаем необходимую по толщине шайбу.

В случае если на шайбе не видно её размера, следует измерить толщину самостоятельно — при помощи микрометра.

После этого необходимо провернуть коленвал на 90 градусов и повторить процедуру, но уже для 2-го и 5-го кулачков. Повторив ещё раз операцию с поворотом коленвала, замеряем и по необходимости регулируем зазоры на 8-м и 6-м клапанах, а затем — то же самое повторяем на 4-м и 7-м.

Только таким может быть порядок регулировки клапанов ВАЗ-2109. Ни в коем случае не делайте замеры подряд — они не будут иметь смысла, а вы просто потратите своё время впустую.

Заменив шайбу и отпустив клапанную пружину, не забудьте с помощью измерительного щупа удостовериться в правильности установленного зазора.

Особенности регулировки для инжекторного двигателя

Описанная выше регулировка клапанов ВАЗ-2109 (карбюратор) также подходит и для инжекторного двигателя. Единственное отличие заключено в подготовительном процессе. При подготовке к работе требуется выполнение несколько иных действий, а именно:

• убрать тросик газа;
• снять шланг сапуна.

Теперь вы знаете, как правильно делается регулировка клапанов ВАЗ-2109. Инжектор или карбюратор питает двигатель — это не играет существенной роли, потому что конструкция самого мотора остаётся прежней.

Сама процедура измерения зазора и регулировки очень проста и требует от владельца правильного порядка выполнения. По времени вся процедура может занять не более 30 минут.

Надеемся, что с помощью этой статьи у вас получится самостоятельно выполнить регулировку, а сэкономленные средства станут достойным бонусом за ваши усилия.

Регулировка клапанов ваз

Много мифов и легенд сложилось вокруг такой необходимой процедуры как регулировка клапанов на ваз 2109, 2114 и 2108. Сначала карбюраторные потом стали инжекторные, но конструкция газораспределительного механизма не поменялась. До 2011 года выпуска даже тепловые зазоры остались прежними. Лишь с приходом легкой ШПГ зазоры стали чуть больше. Седла стали металлокерамические, а поршня легкие. Периодичность регулировки клапанов осталась прежней в 30000 км пробега.

Читать еще:  Как проверить датчик холла на ваз 2109

На новом автомобиле регулировать клапана нужно обязательно в первые 3000 км пробега, далее в 15000 и каждые 30000 км. Если не придерживаться периодичности, клапана могут сгореть, седла в головке просесть. К тому же теряется тяга и увеличивается расход топлива. Тепловые зазоры на вазах 2108, 21083, 2109, 21099, 2110, 21102, 2111, 21114, 2112, 2113, 2114, 2115, 1113, 11113, 2170, 2190, приора, гранта (с двигателем 11183), должны быть такие:

Тепловые зазоры на новых модификациях с 2011 года на ваз 8 клапанные лада гранта, калина 2, приора, с двигателем 21116

• Выпускные 0,4 мм;
• Впускные 0,25 мм.

Регулировка зазоров в приводе клапанов ВАЗ 2109

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Зазор измеряется на холодном двигателе (при +20°С ) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Примечания

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.

1 – зубчатое колесо распределительного вала 2 – шкив генератора

3 – шкив коленчатого вала
