Автомобили становятся все более сложными и технологичными, что делает диагностику важной частью обслуживания. Самодиагностика двигателя позволяет владельцам выявлять и устранять проблемы самостоятельно, экономя время и деньги на сервисах. В этой статье рассмотрим бортовую диагностику, её необходимость и предоставим пошаговое руководство по самодиагностике, включая информацию о получаемых данных и правильном считывании кодов ошибок.
Принцип работы бортовой диагностики
Предположим, у нас есть датчик, который измеряет определённый параметр двигателя. Это может быть температура, давление, скорость вращения, акустические характеристики или другие физические величины.
В модели двигателя, сохранённой в памяти компьютера, который сейчас представляет собой любой важный электронный блок бортовой системы, установлен допустимый диапазон значений этого параметра. Эти границы варьируются в зависимости от режима работы, который определяется оборотами, нагрузкой и предпочтениями водителя, передаваемыми через органы управления.

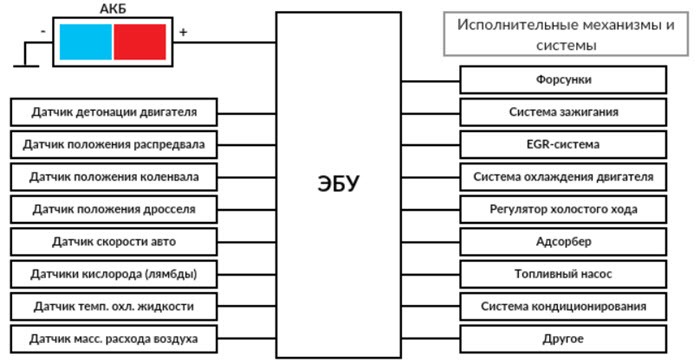

Режим работы устанавливается на основе данных, получаемых от нескольких активных датчиков. Исполнительные механизмы, также контролируемые компьютером, могут изменять этот режим. Если какое-либо воздействие на двигатель приводит к некорректным показаниям одного или нескольких датчиков, это указывает на наличие неисправности.
Проблема может быть выявлена непосредственно или после обработки данных, что позволяет уточнить её природу.
Эти функции выполняет встроенная система диагностики, которая включает в себя:
- программное обеспечение, записанное в память управляющего блока;
- дополнительное программное обеспечение, распределённое по периферийным микроконтроллерам;
- иногда специализированные контрольные датчики, которые не выполняют управляющих функций;
- ряд электронных устройств, обрабатывающих сигналы от датчиков;
- устройства для ввода и вывода информации.
Последний пункт отделяет самодиагностику от внешнего компьютерного анализа, который используется в сервисах.
Хотя между ними нет принципиальной разницы, исторически самодиагностика считается более простым режимом, когда можно определить, что произошло, без привлечения внешних контрольных приборов – сканеров, компьютеров и мотор-тестеров с соответствующими адаптерами и программным обеспечением.
Самодиагностика не может подробно описать проблему или предоставить исчерпывающую информацию, но она способна сформировать условный код ошибки, который поможет в принятии решения.
Часто этого оказывается достаточно, так как не все ситуации требуют вмешательства инженера с осциллографом и значительным опытом.
Читайте также:
Самодиагностика автомобиля представляет собой процесс выявления и анализа возможных неисправностей с помощью специальных инструментов и методов. Эксперты отмечают, что этот подход позволяет владельцам автомобилей не только сэкономить на услугах СТО, но и лучше понять состояние своего транспортного средства. Для проведения самодиагностики необходимо использовать диагностический сканер, который подключается к бортовому компьютеру автомобиля. С его помощью можно считать коды ошибок, анализировать данные о работе различных систем и компонентов.
Кроме того, важно регулярно проверять уровень жидкостей, состояние шин и тормозной системы. Эксперты рекомендуют изучить руководство пользователя, чтобы знать, на что обращать внимание. Самодиагностика требует определенных знаний и навыков, но с практикой и доступной информацией каждый автовладелец сможет самостоятельно выявлять и устранять многие проблемы, что значительно повысит безопасность и надежность автомобиля.
Зачем проводить самодиагностику двигателя
На первых моделях автомобилей с электронным управлением функция самодиагностики считалась важной опцией. Сервисные центры не успевали за развитием автомобильной индустрии, и многие автовладельцы предпочитали разбираться с проблемами самостоятельно. Эта процедура позволяла получить ключевую первичную информацию о местонахождении неисправности через код ошибки.
Сегодня ситуация изменилась кардинально. Автомобили стали значительно более сложными, а диагностическое оборудование стало доступным как никогда.
Теперь достаточно иметь простой адаптер, который подключается к диагностическому разъему, и бесплатное приложение для смартфона, планшета или ноутбука.
Пользователь сможет получить подробное описание неисправности, дополнительную информацию и возможность уточнить детали конкретной ситуации.
Никто уже не вспоминает о замыкании контактов и подсчете миганий лампочек, которые давали кодовые комбинации. Однако, возможно, на старом автомобиле и в сложной ситуации старые методы могут оказаться полезными.
| Аспект самодиагностики | Описание | Как сделать самому |
|---|---|---|
| Визуальный осмотр | Проверка внешнего состояния автомобиля, поиск видимых повреждений, утечек, износа. | Осмотрите кузов, шины, подкапотное пространство (уровень жидкостей, состояние ремней, шлангов), днище автомобиля. Обратите внимание на необычные звуки или запахи. |
| Проверка индикаторов приборной панели | Анализ предупреждающих и информационных лампочек на приборной панели. | Включите зажигание (не запуская двигатель) и убедитесь, что все индикаторы загораются и гаснут. При запуске двигателя проверьте, не горят ли какие-либо предупреждающие лампочки (Check Engine, ABS, Airbag и т.д.). |
| Диагностика с помощью OBD-II сканера | Считывание кодов ошибок (DTC) из электронных блоков управления автомобиля. | Приобретите недорогой OBD-II сканер (Bluetooth или Wi-Fi) и подключите его к диагностическому разъему (обычно под рулем). Используйте соответствующее приложение на смартфоне для считывания и расшифровки кодов ошибок. |
| Проверка рабочих жидкостей | Контроль уровня и состояния моторного масла, охлаждающей жидкости, тормозной жидкости, жидкости ГУР. | Откройте капот и проверьте уровень каждой жидкости по меткам на бачках. Оцените цвет и прозрачность жидкостей. |
| Проверка освещения и сигнализации | Убедитесь в исправности всех внешних и внутренних световых приборов. | Включите фары (ближний, дальний свет), поворотники, стоп-сигналы, габаритные огни, противотуманные фары. Проверьте работу звукового сигнала. |
| Тест-драйв | Оценка поведения автомобиля в движении, выявление необычных шумов, вибраций, проблем с управлением. | Прокатитесь на автомобиле по знакомому маршруту. Обратите внимание на работу двигателя, коробки передач, тормозов, рулевого управления. Прислушайтесь к посторонним звукам. |
Интересные факты
Вот несколько интересных фактов о самодиагностике автомобиля и о том, как ее можно провести самостоятельно:
-
OBD-II и самодиагностика: Современные автомобили оснащены системой OBD-II (On-Board Diagnostics), которая позволяет владельцам самостоятельно проводить диагностику. С помощью специального сканера или адаптера, подключаемого к диагностическому разъему, можно считывать коды ошибок, которые указывают на проблемы с различными системами автомобиля. Это позволяет быстро выявить неисправности и сэкономить на диагностике в сервисе.
-
Программное обеспечение для диагностики: Существует множество бесплатных и платных программ для диагностики автомобилей, которые можно установить на смартфон или компьютер. Эти приложения могут не только считывать коды ошибок, но и предоставлять информацию о состоянии различных систем автомобиля, таких как двигатель, трансмиссия и система выхлопа. Некоторые из них даже предлагают советы по устранению выявленных проблем.
-
Проверка без оборудования: Самодиагностику можно провести и без специального оборудования. Например, многие автомобили имеют встроенные системы самодиагностики, которые позволяют проверить состояние некоторых систем через комбинации нажатий кнопок на приборной панели. Это может включать в себя проверку индикаторов, тестирование ламп и даже диагностику некоторых электронных систем.
Что необходимо сделать перед диагностикой
Подготовка к диагностике автомобиля варьируется в зависимости от его модели. В некоторых случаях достаточно использовать элементы управления на передней панели, в то время как другие автомобили требуют соединения определенных пинов в диагностическом разъеме.
-
Читайте также:
В любом случае необходимо включить зажигание, чтобы подать питание на электронные блоки и выполнить программный сброс.
После этого следует проверить корректность работы индикаторов на приборной панели: те, которые должны гореть постоянно, должны светиться, а остальные — погаснуть. Если какой-либо из необходимых индикаторов не функционирует, диагностика не может быть проведена.
Погасание некоторых индикаторов, которые могут мешать, связано с устранением причин их активации. Например, может потребоваться закрыть двери, пристегнуть ремни безопасности и дождаться завершения работы системы контроля.
Как сделать самодиагностику
Следующий этап действий тесно связан с настройкой электроники данного автомобиля. Рассмотрим наиболее распространенный пример:

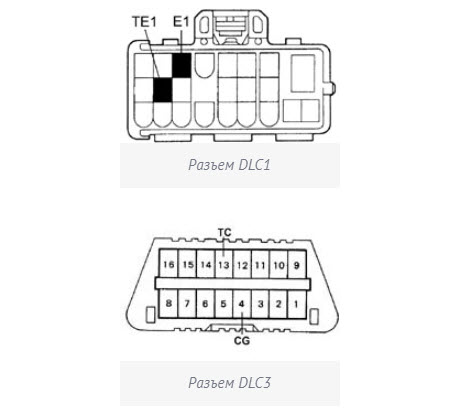

- соедините два контакта, указанных в инструкции, на диагностическом разъеме;
- включите зажигание и наблюдайте за соответствующей лампочкой на приборной панели;
- лампа будет мигать с определенной частотой, что укажет на начало передачи кода: первая цифра будет соответствовать количеству вспышек, затем последует вторая, а после этого либо символ завершения передачи, либо пауза между вторым кодом, если их несколько.
Существуют и другие варианты. В некоторых автомобилях коды могут отображаться после выполнения определенных действий с органами управления. В таких случаях замыкание контактов не требуется, и иногда считывание кода вовсе не обязательно.
Режим мигания лампочки в сочетании с положением переключателя может указать на наличие одной из неисправностей.
Как считать коды ошибок

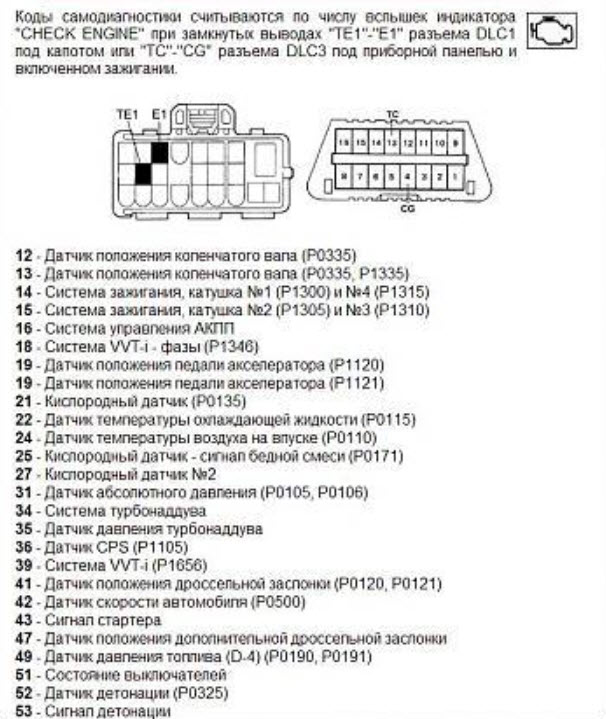

Код ошибки в случае такой простой диагностики не будет расшифрован. Чтобы понять его значение, можно обратиться к таблице кодов.
Числовые значения этих кодов в целом совпадают с теми, что отображаются на сканере. Однако возможности сканера шире, и он может предоставить больше кодов. Кроме того, он способен воздействовать на исполнительные механизмы, проводя их тестирование.
-
Читайте также:
Чтение кодов не всегда приводит к точному определению места неисправности. Часто самодиагностика указывает на неисправность датчика, замена которого не решает проблему.
Это говорит о том, что система оказалась в ситуации, когда сбой одного устройства вызвал неправильные показания других, и она выбрала один из них, который на самом деле исправен. Подобные ситуации могут вводить в заблуждение и сканеры.
Если замена детали на исправную не решает проблему, необходимо провести инструментальные проверки участков цепи на физическом уровне. Программа не в состоянии выявить все неисправности, так как она функционирует на неисправном оборудовании.
То же самое касается и механических поломок. Не все аспекты работы двигателя контролируются электроникой. Сбитые фазы, потеря компрессии, низкое давление топлива, попадание масла на свечи и многие другие проблемы можно либо косвенно выявить с помощью измерительных приборов, либо воспользоваться традиционными методами, применяемыми мотористами.
Расшифровка кодов ошибок и их значения
Расшифровка кодов ошибок является важным этапом самодиагностики автомобиля, так как она позволяет владельцу понять, какие проблемы могут возникнуть с его транспортным средством. Современные автомобили оснащены бортовыми компьютерами, которые контролируют работу различных систем и могут выдавать коды ошибок при обнаружении неисправностей. Эти коды представляют собой числовые или буквенно-цифровые комбинации, которые соответствуют определённым проблемам или сбоям в работе автомобиля.
Для начала, чтобы расшифровать коды ошибок, вам понадобится диагностический сканер. Это устройство подключается к OBD-II (On-Board Diagnostics) разъему вашего автомобиля, который обычно находится под рулевой колонкой. Сканер считывает коды ошибок и отображает их на экране. Существует множество моделей сканеров, от простых, которые показывают только коды, до более сложных, которые могут предоставлять дополнительные данные о состоянии автомобиля.

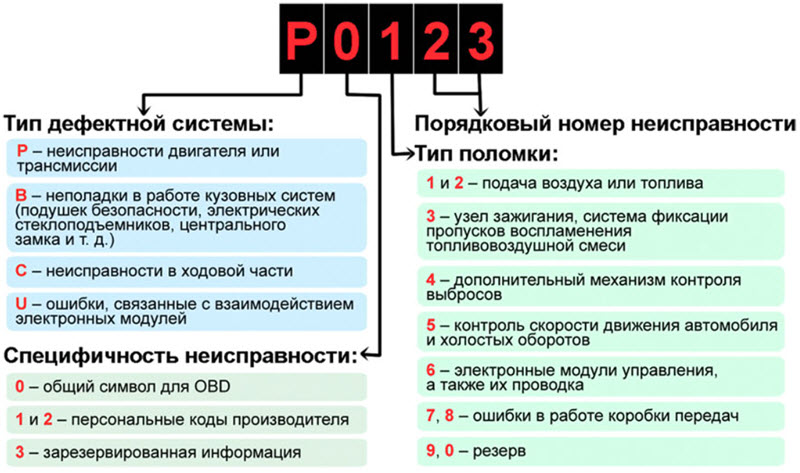

После того как вы получили коды ошибок, следующим шагом будет их расшифровка. Каждый код состоит из букв и цифр. Например, код P0420 может означать проблему с катализатором. Буква «P» указывает на то, что ошибка связана с системой двигателя, а цифры указывают на конкретную проблему. Существует множество ресурсов, включая онлайн-базы данных и руководства по ремонту, которые могут помочь вам расшифровать коды. Также многие сканеры имеют встроенные справочники, которые могут предоставить информацию о значении кода.
Важно помнить, что один код ошибки может указывать на несколько возможных проблем. Например, код P0300 может означать случайные пропуски зажигания, что может быть вызвано неисправностью свечей зажигания, проблемами с системой зажигания или даже неисправностью топливной системы. Поэтому важно проводить дальнейшую диагностику, чтобы точно определить источник проблемы.
-
Читайте также:
После расшифровки кодов ошибок рекомендуется провести визуальный осмотр автомобиля. Проверьте наличие видимых повреждений, утечек или коррозии в системах, связанных с кодами ошибок. Это может помочь вам быстрее выявить проблему и сэкономить время на ремонте.
Если вы не уверены в своих силах или не можете самостоятельно устранить проблему, рекомендуется обратиться к профессиональному механику. Однако, обладая знаниями о кодах ошибок и их значениях, вы сможете более эффективно общаться с мастером и понимать, какие работы необходимо провести для устранения неисправностей.
Вопрос-ответ
Можно ли самому сделать диагностику автомобиля?
Возможно сделать диагностику самому. Для этой цели подойдет портативный или мультибрендовый сканер-адаптер для разъема OBD-II и специализированная программа, которая устанавливается на компьютер или смартфон. С помощью переходника можно подключиться к машине и сканеру через ноутбук.
Что такое самодиагностика автомобиля?
Система самодиагностики — это алгоритм, целью которого является проверка работоспособности систем автомобиля и их общей готовности к работе в целом.
Есть ли способ самодиагностики?
Самодиагностика — это процесс самостоятельной диагностики или выявления заболеваний. В этом могут помочь медицинские словари, книги, интернет-ресурсы, личный опыт или распознавание симптомов или признаков заболевания, которым страдал или страдает в настоящее время член семьи.
Как самостоятельно сделать диагностику двигателя?
Чтобы выявить в двигателе стуки и причины, которые их вызывают, нужно, во-первых, прогреть двигатель до 80-85 °C, а затем с помощью стетоскопа прослушать его (двигатель продолжает работать на холостом ходу). Именно по характеру стука или шума в двигателе можно выявить неисправность.
Советы
СОВЕТ №1
Перед началом самодиагностики автомобиля убедитесь, что у вас есть необходимое оборудование, такое как OBD-II сканер. Это устройство поможет вам считать коды ошибок и диагностировать проблемы с двигателем и другими системами автомобиля.
СОВЕТ №2
Изучите руководство пользователя вашего автомобиля. В нем часто содержится информация о том, как правильно проводить самодиагностику, а также расшифровка кодов ошибок, которые могут помочь вам понять, что именно не так с вашим автомобилем.
СОВЕТ №3
Не забывайте о регулярной проверке основных систем автомобиля, таких как тормоза, подвеска и освещение. Самодиагностика не ограничивается только электронными системами; механические проблемы также могут быть выявлены при визуальном осмотре и тестировании.
СОВЕТ №4
Если вы обнаружили код ошибки, не спешите с его устранением. Сначала проведите дополнительное исследование, чтобы понять, что именно вызывает проблему. Иногда одна ошибка может быть следствием другой, и важно решить основную проблему, чтобы избежать повторных поломок.
