Система контроля тяги что это?

Абс и «контроль тяги» в зимнюю пору

Теоретически, все «электронные помощники» созданы исключительно ради нашей безопасности в автомобиле, да и на практике от них больше пользы, чем вреда. Правда, при зимнем вождении случается обратное, когда действия систем идут в разрез с попытками водителя выправить ситуацию.

Дисклеймер:

Эта статья – ни в коем случае не критика электронных систем безопасности. Речь пойдет скорее об особенностях управления машинами с АБС, системами контроля тяги, контроля устойчивости и подключаемого полного привода.

Когда антиблокировка бесполезна

АБС сейчас есть практически на любой машине. Она очень выручает в большинстве ситуаций, не допуская потери устойчивости при торможении и позволяя сохранять управляемость. С ней можно не бояться тормозить в поворотах и на миксте, можно не пытаться дозировать тормозное усилие. Надо замедлиться? Просто жмите изо всех сил, и машина остановится, а иногда достаточно панического удара по педали – и машина затормозит сама.

Почти всегда АБС «умнее» водителя, ведь она умеет управлять тормозным усилием на каждом колесе отдельно и точно знает скорость вращения и степень скольжения покрышки. Человек на такое не способен в принципе.

Вместе с тем, многие считают, что АБС «перебдевает», и без нее тормозной путь мог бы быть заметно меньше. В большинстве случаев противники АБС категорически не правы – это просто попытка оправдаться за собственное невнимание к дороге и машине. Но иногда АБС и правда подводит.

Блоки АБС бывают очень разные, разные у них и алгоритмы. По сути, сама идея антиблокировочной системы изъяна в себе не содержит, а вот программное обеспечение несет в себе предпочтения разработчиков и их ошибки. Все описанные нюансы встречаются далеко не на каждом блоке АБС, и даже на одинаковых машинах поведение может различаться – в зависимости от прошивок, размерности и типа резины, загрузки машины и состояния подвески.

Тормозим в повороте

Большая часть водителей в повороте тормозить боится, но антиблокировочная система делает это возможным. В длинной пологой дуге проблем вообще никаких, но чем круче поворот, тем больше проявляет себя реальная физика движения.

Алгоритмы работы начинают выбирать между эффективностью торможения и поддержанием траектории машины. Обычно выбор делается в пользу траектории, и эффективность торможения сильно снижается. А в ряде случаев из-за ошибок в программном обеспечении эффект растормаживания не пропорционален углу поворота, и даже при небольшом отклонении от прямой машина теряет больше четверти эффективности тормозной системы.

Бывает и так, что АБС, наоборот, перетормаживает, и машина «плужит» наружу поворота передком. Этот эффект привычен водителям, которые раньше ездили на переднеприводных машинах вообще без антиблокировочной системы, и они даже не считают это за проблему.

По-хорошему, вам стоит в безопасных условиях попробовать затормозить в поворотах разной крутизны, чтобы понять, как ведет себя АБС именно на вашей машине. А если вы поняли, что ведет она себя неадекватно, и при торможении вы теряете контроль над машиной, поищите, нет ли более свежих прошивок блока АБС для вашей модели.

Микст, «шашечки» и «стиральная доска»

Поведение машины на миксте (когда покрытие имеет сильно разный коэффициент сцепления под правыми и левыми колесами) – скользкая тема во всех смыслах. Водители-скептики уверены, что без АБС в этих условиях они сумели бы затормозить лучше. На самом деле, в большинстве случаев система и тут тормозит максимально эффективно, с учетом сохранения прямолинейности движения. То есть, если бы не антиблокировка, то машину при резком торможении на миксте просто разворачивает поперек дороги, если одновременно не работать рулем.

Все становится еще хуже, если покрытие не просто скользкое, а неоднородное (бугры льда на асфальте, например). И еще труднее АБС справляться со своими задачами, когда подвеска изношена, а колеса стоят слишком большие, нештатного диаметра.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ПЫТАЕТСЯ СОХРАНИТЬ ПРЯМОЛИНЕЙНОСТЬ ПРИ ЛЮБОМ ИЗМЕНЕНИИ КОЭФФИЦИЕНТА СЦЕПЛЕНИЯ КОЛЕС, И ЧАСТЕНЬКО ИЗ-ЗА ЭТОГО ПРОИГРЫВАЕТ ПРОСТЫМ ТОРМОЗАМ БЕЗ ЭЛЕКТРОНИКИ.

Самые современные системы АБС успевают подстроиться под условия и сохраняют высокую эффективность, но от систем разработки 90-х годов или начала 00-х подобной чуткости можно не ожидать. В зависимости от условий, тормозной путь может оказаться как минимальным, так и большим в разы, особенно если ошибки работы антиблокировочной системы наложатся на ошибки водителя. Зато АБС позволяет избежать тяжелых последствий от потери устойчивости и вылета на встречную полосу или за пределы дороги. Так что для среднего водителя даже «неудачный» алгоритм лучше, чем отсутствие системы.

Раскачка

АБС может многое. В частности, именно через нее сейчас частенько реализуют противооткатную функцию – на внедорожниках она обязана работать в нескольких режимах трансмиссии. Она же отвечает за плавную остановку и плавный старт на машинах с АКПП. В зимний период возможны небольшие сюрпризы, связанные с этими конструктивными особенностями.

Так, на машинах с противооткатной системой водители жалуются на сложности выбирания «в раскачку». Тормоза попросту не дают двигаться при достижении определенной частоты движений вперед-назад, и тут действительно стоит признать это несовершенство.

И все же

В любом случае, с АБС лучше, чем без нее. Ни в коем случае не вытаскивайте предохранитель системы в расчете на более эффективную работу тормозов зимой. Ведь вместе с АБС отключается и распределение тормозных усилий между передней и задней осью, и машина становится откровенно опасной даже в руках профессионала.

Про проверку уже сказано выше, но стоит повториться. Обязательно съездите на своем автомобиле куда-нибудь на пустую парковку гипермаркета, чтобы почувствовать, как работают ваши тормоза на скользком покрытии.

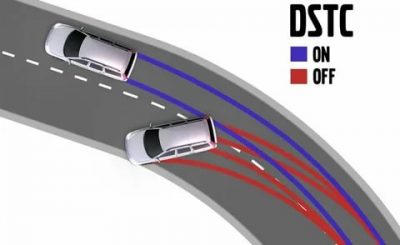

Системы контроля тяги

Класс систем, следящих за пробуксовкой ведущих колес под тягой, возник достаточно давно. В первую очередь ими обзавелись заднеприводные машины, для которых это было вопросом безопасности. При активной пробуксовке машина приобретала избыточную поворачиваемость, а склонность к заносу всегда считалась крайне опасной большинством водителей.

Вскоре необходимость в подобных системах появилась и на переднеприводных машинах, но тут задача была чуть другая. Нужно было уменьшить рывки на рулевом управлении при разгоне и рысканье по траектории из-за неравномерности тяги слева и справа. А заодно сохранить коробку передач и дифференциал в целости и сохранности.

Сравнительно небольшая стоимость подобных систем привела к тому, что почти все машины с мощностью свыше 120-150 л.с. уже к концу 90-х годов были оснащены чем-то похожим. Подобная система значительно снижает риски неаккуратного обращения с тягой, особенно на машинах с АКПП и турбомоторами, повышает ресурс трансмиссии, а заодно немного повышает проходимость в ряде ситуаций.

НА ЗАДНЕПРИВОДНЫХ МАШИНАХ ПОДОБНАЯ СИСТЕМА ДАЖЕ ПРИ МИНИМАЛЬНОМ «ИНТЕЛЛЕКТЕ» БЛОКА УПРАВЛЕНИЯ В БОЛЬШИНСТВЕ СЛУЧАЕВ ДЕЙСТВОВАЛА КОРРЕКТНО. НЕДОСТАТОК ТЯГИ МЕШАЛ РАЗВЕ ЧТО ПРОЙТИ ПОВОРОТ В КОНТРОЛИРУЕМОМ ЗАНОСЕ, ЧТО ДЛЯ АБСОЛЮТНОГО БОЛЬШИНСТВА ВОДИТЕЛЕЙ, МЯГКО ГОВОРЯ, НЕ ТРЕБУЕТСЯ.

А вот на переднем приводе оказалось, что подобные системы могут влиять на безопасность движения. Занос не является для переднеприводных машин чем-то необычным: неаккуратные действия рулем, тягой, колейность на дороге – и вот уже задняя ось обгоняет переднюю. Разумеется, нужно «отработать» рулем, но проблема в том, что типичный водитель даже если крутит руль в нужном направлении, то скорее всего сильно отстает по времени коррекции и лишь раскачивает машину, переводя занос в циклический, с увеличением амплитуды.

Тут могла бы помочь тяга, благо у переднеприводной машины есть в запасе и такой козырь. Но при наличии противобуксовочной системы она может банально тягу «зарезать» – система будет гасить пробуксовку ведущих колес, не понимая, что тяга и пробуксовка в данном случае очень нужны, ибо машина при нажатии на газ «тянет» передок и заодно повышает скольжение передней оси, что помогает перевести опасный занос в скольжение всех четырех колес и начать снижение скорости. Как правило, легкое добавление тяги негативного эффекта не вызывает, а вот «газ в пол», что характерно для критичной ситуации, да еще и с АКПП, почти наверняка вызовет срабатывание «ограничителя».

ПРАКТИЧЕСКИЙ СОВЕТ ТУТ МОЖЕТ БЫТЬ ТОЛЬКО ОДИН:

правильно выбирайте скорость для поворота, особенно если вы раньше ездили на простой машине без «помощников» и привыкли «вытаскивать» автомобиль тягой. Разученный приемчик может не сработать.

Что в итоге?

Современные электронные системы научились распознавать ситуации, в которых они не обеспечивают повышения безопасности и не нужны. Но к сожалению, настройкой таких систем занимаются люди, которые делают ошибки, да и последние поколения «помощников» стоят дорого, и частенько машины обходятся системами из прошлого века. В итоге шансы столкнуться с неправильным поведением электроники все еще достаточно велики.

Куда более современные системы контроля устойчивости – ESP, которые вроде бы должны заменить ABS+TCS, обеспечив намного более высокую активную безопасность, – частенько тоже имеют изъяны в алгоритмах. И об этом в следующем материале.

Источник

Как работают противобуксовочные системы esp, asr, tcs, trs

О вопросах безопасности в процессе управления автомобилем не говорит только ленивый. Изготовители готовы прибегнуть к любым ухищрениям, чтобы привлечь покупателей. Безопасность – один из серьезнейших доводов, среди прочих аргументов, в попытках остановить внимание на том или ином авто. Антипробуксовочная система по праву занимает свое место среди других средств контроля движения, обеспечивая оптимальные условия управления машиной.

Принцип работы антипробуксовочной системы

Для понимания, что это такое и как она работает, необходимо вспомнить, что перемещение автомобиля происходит благодаря сцеплению его колес с дорожным покрытием. И если сцепление с дорогой недостаточное, например, если она скользкая или мокрая, то появляется пробуксовка, из-за чего теряется динамика разгона, ухудшается управляемость и увеличивается вероятность заноса машины.

Да и износ резины в таком случае значительно возрастает.

Принцип, положенный в основу работы антипробуксовочной системы, – контроль скорости вращения колеса. Если при разгоне оно начинает вращаться слишком быстро, то средства контроля, в зависимости в первую очередь от скорости, предпринимают корректирующие действия.

Проявляться это может как в его притормаживании, так и в снижении передаваемого крутящего момента.

Антипробуксовочная система, как работает в реальных условиях

Прежде чем дальше рассматривать реализацию описанных принципов, надо отметить следующие факторы, необходимые для успешной работы антипробуксовочной системы:

• наличие на автомобиле таких устройств, как ABS и ESP;
• наличие так называемой «электронной педали газа», т.е. отсутствие непосредственной связи между педалью управления газом с дроссельной заслонкой.

По сути дела, это АБС наоборот, если она снимает торможение с колеса для обеспечения его сцепления с дорогой, то противобуксовочная система притормаживает слишком «шустрое» колесо с той же целью. Да и в работе они используют показания одних и тех же датчиков.

Антипробуксовочная система называется по-разному – ASR или TRC, TCS (система контроля тяги), причем этими аббревиатурами не исчерпываются все возможные обозначения, которые получает противобуксовочная система у разных производителей. Тем не менее, несмотря на разные названия, принцип, по которому работает любая из них, практически одинаковый.

Датчики, используемые всеми этими системами – ABS, ESP, TRS, ASR, одни и те же. В самом простом виде, например антипробуксовочная система ASR, получает сигналы от датчиков, по которым определяет:

1. скорость колес (угловую);
2. их положение (движение происходит прямо или выполняется поворот);
3. степень пробуксовки колес, основываясь на рассчитанной разности их угловых скоростей.

На основании полученных данных, в зависимости от скорости движения, противобуксовочная система может:

• через систему электромагнитных клапанов изменить давление в системе торможения, снизив скорость вращения колеса;
• выдать в контроллер управления двигателем сигнал на снижение крутящего момента;
• изменить величину крутящего момента, поступающего на буксующее колесо через частичную блокировку дифференциала;
• предпринять несколько отмеченных действий одновременно.

Какими возможностями обладает та или иная противобуксовочная система TRC, TCS, ASR и другие, аналогичные по назначению, определяется прежде всего конструкцией автомобиля, а так же программным обеспечением. Однако несмотря на существующие различия в реализации, противобуксовочная система, независимо от типа – TRC это или ASR, когда она работает, обеспечивает уверенный разгон машины и надежное сцепление резины с покрытием дороги.

Антипробуксовочная система ESP

Особого внимания заслуживает такая противобуксовочная система, как ESP. Она отвечает за курсовую устойчивость авто, предотвращая его боковое скольжение, срыв в занос и вращение. Если ABS работает при торможении, TRS и ASR при разгоне, то ESP – при поворотах и выполнении маневров. Фактически эти элементы контроля текущего поведения машины, создают если не полностью безопасные, то максимально приближенные к этому условия.

При работе ESP сравнивает заданное водителем направление движения с реальным. Весь контроль осуществляется по сигналам от датчиков десятки раз в секунду, практически автомобиль постоянно находится под контролем электроники. Если появляется расхождение между заданным и фактическим направлением перемещения, т.е. началось скольжение или занос, ESP за доли секунды принимает необходимые меры по его устранению.

Для этого противобуксовочная система снижает скорость машины и притормаживает нужные колеса, возвращая автомобиль на заданное направление движения.

Будь то TCS или любая иная антипробуксовочная система, они обеспечивают безопасность автомобиля и используются их производителями все более широко в авто самых разных классов. Такой подход, позволяет избежать критических ситуаций при управлении транспортным средством многим, в том числе и опытным, водителям.

Антипробуксовочная система: описание,преимущества,недостатки ,устройство

Большинство водителей современных автомобилей, оснащенных различными электронными системами безопасности, предпочитают не вникать в их суть и устройство. Конечно, все они когда-то слышали такие аббревиатуры, как ABS, ASR или ESP, или видели соответствующие надписи на панели машины, однако о том, что они обозначают и зачем предусмотрены, знают лишь единицы. Давайте попробуем разобраться в этих системах, ведь это не так уж и сложно.

Что такое антипробуксовочная система (АПС)?

АПС – это набор полезных функций активной безопасности машины, призванный обеспечивать оптимальное сцепление колес с дорожным покрытием. Она упрощает управление автомобилем при трогании с места, разгоне, торможении и вхождении в повороты. Кроме того, АПС существенно помогает водителю справиться с управлением в условиях скользкой дороги.

Первая атипробуксовочная система была придумана американскими инженерами и применена в 1971 году на автомобилях марки «Бьюик». В 1987 году компания «Бош» разработала АПС для автомобилей «Мерседес-Бенц». Но это были всего лишь механические прообразы современных средств безопасности. А уже в 1990-х годах появилась антипробуксовочная система ASR (Anti-Slip Regulation).

Это была уже полноценная АПС, состоящая из комплекса гидравлических механизмов, управляемых электроникой.

АНТИПРОБУКСОВОЧНАЯ СИСТЕМА, КАК РАБОТАЕТ В РЕАЛЬНЫХ УСЛОВИЯХ

Прежде чем дальше рассматривать реализацию описанных принципов, надо отметить следующие факторы, необходимые для успешной работы антипробуксовочной системы:

• наличие на автомобиле таких устройств, как ABS и ESP;
• наличие так называемой «электронной педали газа», т.е. отсутствие непосредственной связи между педалью управления газом с дроссельной заслонкой.

По сути дела, это АБС наоборот, если она снимает торможение с колеса для обеспечения его сцепления с дорогой, то противобуксовочная система притормаживает слишком «шустрое» колесо с той же целью. Да и в работе они используют показания одних и тех же датчиков.

Антипробуксовочная система называется по-разному – ASR или TRC, TCS (система контроля тяги), причем этими аббревиатурами не исчерпываются все возможные обозначения, которые получает противобуксовочная система у разных производителей. Тем не менее, несмотря на разные названия, принцип, по которому работает любая из них, практически одинаковый.

Датчики, используемые всеми этими системами – ABS, ESP, TRS, ASR, одни и те же. В самом простом виде, например антипробуксовочная система ASR, получает сигналы от датчиков, по которым определяет:

1. скорость колес (угловую);
2. их положение (движение происходит прямо или выполняется поворот);
3. степень пробуксовки колес, основываясь на рассчитанной разности их угловых скоростей.

На основании полученных данных, в зависимости от скорости движения, противобуксовочная система может:

• через систему электромагнитных клапанов изменить давление в системе торможения, снизив скорость вращения колеса;
• выдать в контроллер управления двигателем сигнал на снижение крутящего момента;
• изменить величину крутящего момента, поступающего на буксующее колесо через частичную блокировку дифференциала;
• предпринять несколько отмеченных действий одновременно.

Какими возможностями обладает та или иная противобуксовочная система TRC, TCS, ASR и другие, аналогичные по назначению, определяется прежде всего конструкцией автомобиля, а так же программным обеспечением. Однако несмотря на существующие различия в реализации, противобуксовочная система, независимо от типа – TRC это или ASR, когда она работает, обеспечивает уверенный разгон машины и надежное сцепление резины с покрытием дороги.

Названия

В зависимости от производителя антипробуксовочная система имеет следующие торговые названия:
ASR (Automatic Slip Regulation, Acceleration Slip Regulation) на автомобилях Mercedes, Volkswagen, Audi и др.

;
ASC (Anti-Slip Control) на автомобилях BMW;
A-TRAC (Active Traction Control) на автомобилях Toyota;
DSA (Dynamic Safety) на автомобилях Opel;
DTC (Dynamic Traction Control) на автомобилях BMW;
ETC (Electronic Traction Control) на автомобилях Range Rover;
ETS ( Electronic Traction System) на автомобилях Mercedes;
STC (System Traction Control) на автомобилях Volvo;
TCS (Traction Control System) на автомобилях Honda;
TRC (Traking Control) на автомобилях Toyota.Несмотря на многообразие названий, конструкция и принцип работы данных противобуксовочных систем во многом похожи, поэтому рассмотрены на примере одной из самых распространенных систем — системы ASR.Антипробуксовочная система построена на конструктивной основе антиблокировочной системы тормозов. В системе ASR реализованы две функции: электронная блокировка дифференциала и управление крутящим моментом двигателя.Для реализации противобуксовочных функций в системе используется насос обратной подачи и дополнительные электромагнитные клапаны (переключающий и клапан высокого давления) на каждое из ведущих колес в гидравлическом блоке ABS.

Управление системой ASR осуществляется за счет соответствующего программного обеспечения, включенного в блок управления ABS. В своей работе блок управления ABS/ASR взаимодействует с блоком управления системы управления двигателем.

Схема антипробуксовочной системы ASR (рис.

в низу)1компенсационный бачок2вакуумный усилитель тормозов3датчик положения педали тормоза4датчик давления в тормозной системе5блок управления6насос обратной подачи7аккумулятор давления8демпфирующая камера9впускной клапан переднего левого тормозного механизма10выпускной клапан привода переднего левого тормозного механизма11впускной клапан привода заднего правого тормозного механизма12выпускной клапан привода заднего правого тормозного механизма13впускной клапан привода переднего правого тормозного механизма14выпускной клапан привода переднего правого тормозного механизма15впускной клапан привода заднего левого тормозного механизма16выпускной клапан привода заднего левого тормозного механизма17передний левый тормозной цилиндр18датчик частоты вращения переднего левого колеса19передний правый тормозной цилиндр20датчик частоты вращения переднего правого колеса21задний левый тормозной цилиндр22датчик частоты вращения заднего левого колеса23задний правый тормозной цилиндр24датчик частоты вращения заднего правого колеса25переключающий клапан26клапан высокого давления

27шина обмена данными

 Преимущества и недостатки

TCS предназначена для автоматизированного выравнивания траектории движения автомобиля в условиях неравномерно скользкого дорожного покрытия. Она актуальна для водителей с небольшим стажем вождения. TCS обеспечивает: равномерный и прямолинейный старт с места автомобиля на скользком дорожном покрытии; штатное прохождение поворотов; уменьшение износа шин. Учитывая особенности работы противобуксовочной системы, она имеет и недостатки: Mercedes-Benz GLE 2018 года

 уменьшение производительности силового агрегата за счет принудительного снижения крутящего момента; возможность создания «патовых» ситуаций, когда дальнейшее движение автомобиля становится невозможным без пробуксовки (например, на снежной или грязевой колее). В автомобилях, оснащенных TCS, обычно предусмотрены органы управления, отключающие ее работу. Это могут быть кнопочные или клавишные выключатели либо опции бортовой системы управления.

Частые причины неисправности

Поднять компрессию двигателя Поднять компрессию двигателя за 30 минут поможет AWS. aws-russia.ru Яндекс.Директ Работоспособность противобуксовочной системы TCS напрямую зависит от исправности ABS. Наиболее частые причины выхода из строя: неисправность одного из датчиков вращения колес; засорения зоны слежения за скоростью вращения колеса (гребенки); нарушение целостности кабелей соединения датчиков с блоком управления; отказ электроклапанов блока ABS; неисправность насоса блока ABS; перегорание предохранителей, обслуживающих блок управления; проблемы CAN-шины. Устранение неисправностей TCS начинают с компьютерной диагностики.

После определения неисправного датчика, узла или компонента приступают к устранению конкретной неисправности. После устранения неисправности на многих автомобилях ошибка продолжает быть активной. Для того чтобы удалить ошибку, требуется выполнить определенную последовательность действий в динамическом режиме (ходовые испытания). Это может быть движение автомобиля с последовательными поворотами и торможениями. Например, на автомобиле Mercedes Sprinter – это четыре последовательных левых поворота с торможениями.

АНТИПРОБУКСОВОЧНАЯ СИСТЕМА ESP

Особого внимания заслуживает такая противобуксовочная система, как ESP. Она отвечает за курсовую устойчивость авто, предотвращая его боковое скольжение, срыв в занос и вращение. Если ABS работает при торможении, TRS и ASR при разгоне, то ESP – при поворотах и выполнении маневров. Фактически эти элементы контроля текущего поведения машины, создают если не полностью безопасные, то максимально приближенные к этому условия.

При работе ESP сравнивает заданное водителем направление движения с реальным. Весь контроль осуществляется по сигналам от датчиков десятки раз в секунду, практически автомобиль постоянно находится под контролем электроники. Если появляется расхождение между заданным и фактическим направлением перемещения, т.е. началось скольжение или занос, ESP за доли секунды принимает необходимые меры по его устранению.

Для этого противобуксовочная система снижает скорость машины и притормаживает нужные колеса, возвращая автомобиль на заданное направление движения.

Будь то TCS или любая иная антипробуксовочная система, они обеспечивают безопасность автомобиля и используются их производителями все более широко в авто самых разных классов. Такой подход, позволяет избежать критических ситуаций при управлении транспортным средством многим, в том числе и опытным, водителям.

Вот как работает Антиблокировочная система, противобуксовочная система и электронная система контроля устойчивости

Новые автомобили загадочны и по технологиям запутывают даже многих экспертов. Современные транспортные средства оснащены компьютерами, датчиками и другими устройствами, которые превращают машины в магические технические средства.

Многие из нас не раз слышали, что современные автомобили оснащаются антиблокировочной системой (ABS), противобуксовочной системой /системой контроля тяги/ (DTC) и электронной системой контроля устойчивости (ESC).Но одно дело слышать, а другое дело знать, что это за системы безопасности автомобиля и как они работают.

Предлагаем вам узнать, как работают автомобильные системы автоматизированного контроля. Мы попытаемся объяснить, как работают системы ABS, ESC и DTC.

До появления электронных систем торможения автомобиля, в старых транспортных средствах водителям необходимо было обладать достаточным профессионализмом, для того чтобы грамотно затормозить тяжелую машину на снегу или на скользкой дороге.

Для этого водителю необходимо было правильно работать с педалью тормоза, а также грамотно работать с педалью газа. Если водитель старого автомобиля не имел достаточно опыта вождения, то, как правило, чаще всего экстренное торможение приводило к ДТП.

То же самое касается и «теста лося» при котором необходим был огромный опыт вождения, чтобы уйти от удара. Для этого водитель должен был постоянно нажимать и отпускать педаль тормоза, а также в нужный момент добавлять с помощью педали газа обороты двигателя.

Это очень нелегко и для того чтобы научиться правильно тормозить без электронных тормозных систем, и уходить от препятствия на дороге, необходимы годы тренировок.

В наше время в машинах есть антиблокировочная система, которая помогает нам остановиться, противобуксовочная система /система контроля тяги, помогающая нам избежать потери сцепления колес с дорогой и электронная система контроля устойчивости, созданная для того чтобы предотвратить занос автомобиля. Эти системы изменили автомобильную промышленность. Дело в том, что подобные электронные системы сделали транспортные средства более безопасными, и более способными на дороге, даже в суровых климатических условиях на скользкой дороге. Давайте посмотрим, как все-таки работают электронные системы безопасности.

Антиблокировочные тормозные системы (ABS)

Основной смысл работы антиблокировочной тормозной системы (ABS) основан на различии между кинетическим трением и статическим трением. Например, представьте, что вы двигаете тяжелую коробку по полу в комнате. Но чтобы начать передвигать коробку вам необходимо сначала ее сдвинуть с места.

Если коробка очень тяжелая, то вам понадобится приложить достаточно сил, чтобы заставить коробку двигаться. После того как вы сдвинули коробку с места, двигать ее станет легче.

Это и есть различие между статическим трением (когда объекты не перемещаются относительно друг друга) и кинетическим трением (когда трение происходит при движении объектов). Вот формула силы трения:

 – сила трения,  – коэффициент трения,  – сила нормального давления, которое прижимает тело к опоре

Коэффициент трения в покое больше, чем коэффициент кинетического трения.

Когда вы нажимаете на педаль тормоза в автомобиле, то вы естественно хотите, чтобы ваше транспортное средство остановилось так, чтобы колеса замедлились с помощью статического трения (другое название трение качения). И конечно вы не хотите, чтобы ваши колеса замедлились с помощью кинетического трения (сила трения скольжения). Если ваша машина начинает останавливаться благодаря статическому трению, то после того как вы нажали педаль тормоза, увеличится сила трения, что уменьшает тормозной путь, особенно на дорогах с бетонным или асфальтовым покрытием.

Стандартная антиблокировочная тормозная система (ABS) создана для того, чтобы предотвратить переход статического трения в кинетическое трение (сила трения скольжения). Обычная система ABS включает в себя четыре датчика скорости (на каждое колесо), гидравлический насос, четыре гидравлических клапана (при условии, что система ABS установлена на все четыре колеса) и контролер (электронный блок управления). Электронный блок управления ABS контролирует скорость каждого колеса с помощью датчиков скорости, которые замеряют скорость вращения колес.

Электронный контролер видит, когда одно колесо начинает, замедляется в скорости вращения, которая не соответствует скорости замедления автомобиля. Чтобы предотвратить снижение скорости вращения одного колеса по отношению к другим колесам, система ABS приводит в действие гидравлический клапан в тормозной магистрали того колеса, вращение которого снизилось больше чем текущая скорость автомобиля.

Благодаря активации клапана уменьшается давление в тормозной системе колеса, что позволяет выровнять вращение колеса с другими. После того как скорость вращения одного колеса выровнялась с другими колесами, то система ABS дает сигнал для добавления давления в гидравлическую тормозную систему. Для этого система нажимает педаль тормоза на короткое время.

Как только система ABS видит, что определенное колесо начало быстрее других колес замедляться цикл, описанный выше, повторяется. Скорость всего этого процесса составляет 15 раз в секунду. По сути, система имитирует прерывистое многократное нажимание педали тормоза. Примерно такой метод торможения использовали профессиональные автогонщики на старых автомобилях.

Но какой бы у вас не был опыт вождения, как видите, электроника способна нажимать и отпускать педаль тормоза быстрее, чем можете сделать вы. Согласитесь, что вам не удастся нажимать и отпускать педаль тормоза со скоростью 15 раз в секунду.

Вот видео, которое показывает, как работает антиблокировочная система:

Еще один зарубежный ролик, которые более детально объясняет принцип работы ABS:

Электронный контроль устойчивости (ESC/ESP)

Электронный контроль устойчивости или динамическая система стабилизации автомобиля, это компьютерная система управления, которая управляет не только каждым в отдельности тормозом колеса, но и способна одновременно с торможением уменьшать мощность двигателя, что обеспечивает контроль над управлением автомобилем.

Впервые система контроля устойчивости автомобиля была применена компанией Мерседес в середине 90-х годов. В 2012 году США обязала всех автопроизводителей продающие автомашины в Америке оснащать динамической системой стабилизации все транспортные средства, поступающие на рынок США. Это позволило существенно снизить аварийность на дорогах Соединенных штатов. По данным IIHS (Институт страховой безопасности дорожного движения США) после введения применения в новых автомобилях электронной системы стабилизации автомобиля, возможно, удалось предотвратить 30 процентов аварий на дорогах во всем мире.

Технология ESC/ESP состоит из шести важных компонентов: датчиков скорости вращения колес, управляющего модуля, датчика определяющий угол движения автомобиля на дороге, датчика темпа отклонения от курса движения, акселерометра и гидравлического модулятора.

Обратите внимание, что гидравлический модулятор, который применяется в системе ESC, применяется точно такой же, как в системе ABS. Так что как видите, система ESC это усовершенствованная система ABS, в которую добавили датчик, следящий за отклонением курса движения машины, акселерометр и добавлен датчик контролирующий угол движения транспортного средства по дороге.

Чтобы понять, как работает система ESC/ESP, представим, что вы двигаетесь по шоссе на скорости 95 километров в час. Неожиданно на дорогу выбегает собака или любое другое животное. Вы, пытаясь уйти от удара, отклоняете руль в сторону. Что же происходит в этот момент в автомобиле, оборудованном системой курсовой устойчивости? Датчик темпа отклонения от курса движения определяет, по какой траектории двигается автомобиль.

Датчик, определяющий угол движения автомобиля передает системе данные о том, в каком положении находятся передние колеса. Акселерометр определяет, скользит ли Ваше транспортное средство, а датчики скорости точно также как в системе ABS определяют, и контролирую скорость вращения каждого колеса.

Если вы, чтобы уйти от удара, выкрутите рулевое колесо очень резко, то ваша машина не сразу начнет смещаться в сторону поворота руля, а короткое время будет по-прежнему двигаться прямо. Этот эффект происходит из-за первого закона Ньютона. Дело в том, что у передних колес, после того как вы слишком резко повернете руль, не будет хватать достаточно тяги, чтобы сохранить сцепление с дорогой, что в итоге приведет к скольжению передних колес и машина будет продолжать двигаться прямо.

В этом случае система курсовой устойчивости (ESC) придет на помощь. Управляющий электронный блок при такой ситуации получит несоответствие данных, получаемых с датчика замера угла движения автомобиля и фактическим движением машины (которое передается датчиком темпа отклонения от курса движения).

В результате такого несоответствия система посылает гидравлической системе команду увеличить силу торможения для заднего левого колеса или правого колеса (в зависимости от того, в какую сторону вы повернули рулевое колесо). Это позволяет избежать заноса из-за скольжения передних колес и выровнять машину. При необходимости система также может снизить мощность двигателя (снизить обороты) посылая сигнал на дроссель.

Если бы машина не оснащена системой динамической стабилизации, то тогда выкрутив резко руль в сторону, передние колеса начали бы скользить, а заднюю часть машины начало бы заносить в сторону. Так что система ESC/ESP контролирует устойчивость машины на дороге. Для того чтобы лучше понять, как работает динамическая система стабилизации автомобиля, посмотрите видео ниже:

Включите русские субтитры

Вот видео с передовом:

Еще один ролик, которые объясняет принцип работы системы ESP:

Система контроля тяги (Противобуксовочная система DTC)

Система контроля тяги работает похожим образом с ESC. Например, если транспортное средство будет неспособно получить достаточно тяги на скользкой зимней дороге, то система контроля тяги замедлить одно колесо, когда как другое будет вращаться с прежней скоростью.

Наверняка, вы не раз обращали внимание со стороны, как на ледяной дороге при торможении автомобиля одно колесо может полностью быть заблокировано, когда другие колеса вращаются. Смысл системы простой. Колесо с наименьшим количеством тяги получают больше крутящего момента, чем колеса, которые имеют достаточно тягового усилия. Тяговое усилие контролируется с помощью датчиков скорости системы ABS. Как только противобуксовочная система DTC с помощью датчика определяет, что колесо замедляется по отношению к другим колесам, то она уменьшает подачу мощности крутящего момента.

Это помогает колесу вернуть необходимую тягу. Если уменьшение мощности не помогает чтобы вернуть тягу, то система может активировать тормозную систему, чтобы уменьшить скорость вращения колеса. Кроме того, активизация тормозной системы необходима, для того чтобы уменьшить тяговое усилие, в случае если какое-нибудь колесо имеет больше тяги, чем это необходимо. Чтобы увидеть, как работает система тягового усилия, посмотрите видео ниже:

Описание и принцип работы противобуксовочной системы TCS

Противобуксовочная система – это совокупность механизмов и электронных компонентов автомобиля, которые предназначены для предотвращения проскальзывания ведущих колес. Система TCS (Traction Control System, система контроля тяги) – торговое название антипробуксовочной системы, которая устанавливается на машины марки «Honda». Аналогичные системы устанавливаются на автомобили других брендов, однако они имеют другие торговые названия: антипробуксовочная система TRC (Toyota), антипробуксовочная система ASR (Audi, Mercedes, Volkswagen), система ETC (Range Rover) и другие.

Активированная TCS не дает ведущим колесам автомобиля буксовать при начале движения, резком ускорении, поворотах, плохих дорожных условиях и быстром перестроении. Рассмотрим принцип действия TCS, ее составляющие и общее устройство, а также плюсы и минусы ее эксплуатации.

Принцип работы TCS

Принцип работы противобуксовочной системы

Общий принцип работы Traction Control System довольно прост: датчики, входящие в состав системы, регистрируют положение колес, их угловую скорость и степень проскальзывания. Как только одно из колес начинает пробуксовывать, TCS моментально устраняет потерю сцепления с дорожным покрытием.

Противопробуксовочная система справляется с проскальзыванием следующими способами:

• Подтормаживание буксующих колес. Тормозная система задействуется при невысокой скорости – до 80 км/ч.
• Уменьшение крутящего момента двигателя автомобиля. При скорости более 80 км/ч задействуется система управления двигателем, которая меняет величину крутящего момента.
• Комбинирование первых двух способов.

Отметим, что Traction Control System устанавливается на автомобили с антиблокировочной системой (ABS – Antilock Brake System). Обе системы используют в своей работе показания одних и тех же датчиков, обе системы преследуют цель обеспечить колесам максимальное сцепление с опорной поверхностью. Главное отличие – ABS ограничивает затормаживание колес, а TCS наоборот притормаживает быстро вращающееся колесо.

Устройство и основные компоненты

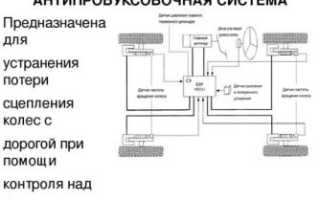

Схема системы ABS+TCS

Traction Control System основывается на элементах антиблокировочной системы. Система предотвращения пробуксовки колес использует электронную блокировку дифференциала, а также систему управления крутящим моментом двигателя. Основные компоненты, необходимые для реализации функций антипробуксовочной системы TCS:

• Насос подачи тормозной жидкости. Этот компонент создает давление в тормозной системе автомобиля.
• Переключающий электромагнитный клапан и электромагнитный клапан высокого давления. Каждое ведущее колесо оснащено такими клапанами. Данные компоненты управляют торможением в пределах заданного контура. Оба клапана являются частью гидравлического блока ABS.
• Блок управления ABS/TCS. Осуществляет управление противопробуксовочной системой с помощью встроенного ПО.
• Блок управления двигателем. Взаимодействует с блоком управления ABS/TCS. Противопробуксовочная система подключает его к работе, если скорость машины более 80 км/ч. Система управления двигателем получает данные от датчиков и посылает управляющие сигналы исполнительным механизмам.
• Датчики частоты вращения колес. Каждое колесо машины оснащено данным датчиком. Сенсоры регистрируют скорость вращения, а после передают сигналы в блок управления ABS/TCS.

Кнопка включения/отключения TCS

Отметим, что водитель может отключить антипробуксовочную систему. Обычно на приборной панели присутствует кнопка «TCS», которая включает/отключает систему. Отключение TCS сопровождается подсвечиванием индикатора «TCS Off» на приборной панели. Если такая кнопка отсутствует, то противопробуксовочную систему можно отключить, вытащив соответствующий предохранитель. Однако делать этого не рекомендуется.

Преимущества и недостатки

Основные преимущества Traction Control System:

• уверенный старт автомобиля с места на любом дорожном покрытии;
• устойчивость автомобиля при прохождении поворотов;
• безопасность движения в различных погодных условиях (наледь, мокрое полотно, снег);
• снижение износа шин.

Отметим, что в некоторых режимах движения противопробуксовочная система снижает производительность двигателя, а также не дает полностью контролировать поведение автомобиля на дороге.

Применение

Противопробуксовочная система TCS устанавливается на автомобили японской марки «Honda». На машины других автопроизводителей ставятся аналогичные системы, а отличие торговых названий объясняется тем, что каждый автоконцерн независимо от других разрабатывал антипробуксовочную систему под собственные нужды.

Широкое распространение данной системы позволило существенно повысить уровень безопасности автомобиля при движении за счет непрерывного контроля сцепления с дорожной поверхностью и улучшения управляемости при наборе скорости.

(4 4,50 из 5)
Загрузка…

Вам также может понравиться

Как работает антипробуксовочная система автомобиля, как пользоваться правильно

Всем привет! Безопасность на дороге является приоритетным направлением в развитии каждой ведущей автокомпании. Помимо уникального дизайна и комфортного салона, они заботятся об установке разного рода оборудования, нацеленного на безопасность. Потому сегодня хочу поговорить с вами о том, как работает антипробуксовочная система или просто ASR.

Да, встречаются и другие обозначения для этой технологии. Об этом также обязательно поговорим.

В течение нескольких десятков лет автомобильные технологии стремительно развиваются, появляются новые разработки в области контроля поведения авто. Да, стабилизаторы поперечной устойчивости, как элементы подвески, также влияют на комфорт и частично на безопасность. Основным условием безопасной езды справедливо считается опытный и аккуратный водитель.

Но чтобы помогать ему сохранять бдительность и верное направление движения на участках дороги разной сложности (снег, лед, лужи), автокомпании внедряют электронные системы помощи. Одной из них выступает ASR или антипробуксовочная система.

Альтернативные названия

Чаще всего в разных материалах встречается именно аббревиатура ASR.

Но это далеко не единственное название для антипробуксовочной системы. Это обусловлено тем, кто каждая автокомпания стремится выделить свой продукт, а потому называет практически идентичные разработки разными именами.

В частности, можно встретить такие варианты:

• У Мерседеса, Ауди и Фольксваген это ASR;
• баварцы из БМВ используют понятие ASC;
• на машинах Тойота это TRC или A-TRAC;
• на автомобилях Опель увидите значок DSA;
• у элитных кроссоверов Рэйндж Ровер ETC;
• у шведских Вольво аббревиатура STC;
• японцы из Хонда применяют понятие TCS.

Но самое главное здесь то, что от названия суть не меняется. Конструкция и принцип работы везде практически идентичный, но со своими мелкими нюансами, которые глобально на работу системы не влияют.

Что это такое

Помимо того, что ее называют антипробуксовочной системой, среди автомобилистов встречается и понятие противобуксовочной системы.

Фактически от названия суть никак не меняется. Значок обычно у всех одинаковый на приборной панели, либо просто выполнен в виде аббревиатуры системы.

По факту антибукс, назовем его так, является второстепенным элементов, который входит в состав систем безопасности машины. Он работает в тесном тандеме с антиблокировочной системой, известной как ABS. Ее широко применяют на легковых машинах, кроссоверах, внедорожниках и грузовиках. Помимо управляющей электроники, ASR оснащается электрогидравлическими управляющими механизмами. Основная задача заключается в упрощении управления автомобилем на скользкой и влажной дороге. Фактически система не позволяет колесам потерять сцепление с покрытием, контролируя постоянно пробуксовку ведущих колес.

Если машина на переднем приводе, то контролируются передние колеса. Если на автомобиле стоит задний привод или полный, тогда система наблюдает и корректирует работу задней пары колес, либо всех покрышек одновременно.

Есть 2 основных условия для того, чтобы ASR успешно работала.

Первым из них является наличие систем ABS и ESP. Про последнюю мы немного рассказывали.

Вторым условием выступает применение на авто электронной педали акселератора. То есть на машине не должно быть прямой связи педали и дроссельной заслонки.

ASR можно описать как ABS наоборот. Если последняя отвечает за то, чтобы снять торможение с колеса машины для создания сцепления, то антибукса старается тормозить колесо, которое вращается слишком быстро, но цель преследует аналогичную, улучшить сцепление. В работе ASR система обрабатывает показания с тех же самых датчиков, которые работают на благо ESP и ABS. Стоит напомнить, что антибукс выступает именно как вторичная система помощи, а ABS можно назвать первичной.

Наличие в машине такой системы позволяет правильно ехать в заданном водителем направлении, обеспечивает прочное сцепление с дорожным покрытием и помогает в равномерном разгоне авто при достаточно тяжелых погодных условиях, и в обычные солнечные дни.

Как это работает

Антипробуксовочные системы можно встретить практически на всех современных автомобилях. Большинство машин, которые сходят сейчас с конвейера, штатно или в качестве опции получают такого помощника.

В итоге заполучить действительно полезного ассистента можно:

• на Ладе Веста;
• Лада Икс Рэй;
• Шкода Рапид;
• Шкода Октавия;
• Хендай Солярис;
• Ниссан Кашкай;
• Форд Эко Спорт;
• Митсубиси Лансер;
• Мерседес С класс;
• БМВ 3 серии;
• Ауди А5;
• Рено Аркана и пр.

Причем в некоторых случаях автомобилисты даже не подозревают о ее наличии. Есть и те, кто специально отключают помощника своими руками. Существуют даже специальные видео о том, как это сделать.

Теперь же расскажу немного о том, как на практике работает ASR и подобные ей системы, что в этот момент происходит с автомобилем и какие изменения происходят при активации электронного помощника.

Процесс действительно не из простых, но водитель к его реализации не имеет никакого отношения. Электроника срабатывает сама и приводит в движение исполнительные механизмы автоматически.

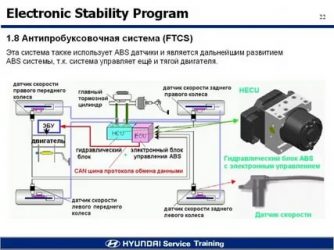

Работу системы можно описать примерно так:

• ЭБУ мотора следит за тем, как вращаются колеса после начала движения;
• датчики следят и сравнивают скорость, с которой вращаются ведущие и ведомые колеса;
• как только порог скольжения колес превышает допустимые нормы, активируется помощник;
• система подключает к работе дифференциал клапана торможения;
• тем самым помощник воздействует на тормозной цилиндр;
• крутящий момент передается колесу, которое подтормаживает на фоне других;
• параллельно снижается мощность мотора, что также делает ASR.

Обычно при срабатывании системы на приборном щите загорается соответствующая лампочка. Здесь будет полезно изучить значки приборной панели и разобраться в значениях каждого из них.

В чем преимущества

Есть несколько основных преимуществ, которые прекрасно характеризуют возможности рассматриваемой системы.

Это весомые основания для того, чтобы сделать такого ассистента обязательным элементом оснащения современного автомобиля уже в базовой заводской комплектации. Она позволяет:

• снизить риск повреждения покрышек;
• повысить моторесурс;
• лучше сохранить зависимую и независимую подвеску на авто;
• повысить безопасность движения по влажному покрытию;
• улучшить сцепление и безопасность зимой;
• упростить старт авто на мокрой и снежной дороге;
• расходовать меньше топлива;
• дополнить систему помощи при трогании, если она есть;
• сделать поведение машины более предсказуемым.

Недостатков я здесь не вижу. А вы как считаете, есть ли у ASR и подобных ей систем какие-то весомые недостатки и аргументы в пользу того, чтобы не использовать их или отключать?

У меня на этом все.

Подписывайтесь, оставляйте комментарии, задавайте вопросы и рассказывайте о нас своим друзьям!

Система управления тяговым усилием

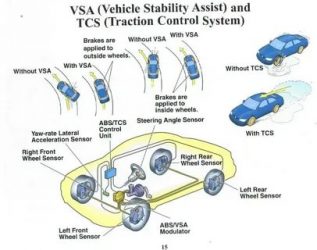

Система управления тяговым усилием является вспомогательной электронной системой, облегчающей трогание с места. Она пришла на смену устаревшему механическому самоблокирующемуся дифференциалу и дифференциальным тормозам. Система управления тяговым усилием использует датчики для отслеживания случаев пробуксовывания какого-либо колеса. Применение торможения для пробуксовывающего колеса увеличивает тяговое усилие на другом колесе той же пары колес. Это облегчает трогание на скользком покрытии и управление на скоростях до 40 км/ч.

Функции и требования

При трогании с места, разгоне и торможении эффективность передачи сил на дорогу за­висит от сцепления шин с дорогой. Кривые сцепления / скольжения для разгона и тормо­жения имеют одинаковые базовые рисунки (рис. » Кривая зависимости сцепления с дорогой от скольжения колес» ).

В подавляющем большинстве операций разгона и торможения присутствует лишь ограниченная степень пробуксовки, благодаря чему реакция остается в устойчивом диапазоне кривых сцепления / скольжения. До определенной точки любое увеличение пробуксовки сопровождается соответствую­щим увеличением полезного сцепления.

За этой точкой дальнейшее увеличение про­буксовки переводит кривые через макси­мум и в неустойчивый диапазон, где любое увеличение пробуксовки обычно приводит к ухудшению сцепления с дорогой. При тор­можении это ведет к блокировке колеса за несколько десятых долей секунды.

Во время ускорения автомобиля, когда излишний кру­тящий момент преодолевает сцепление шин с дорогой, это приводит к быстрому повы­шению частоты вращения одного или обоих ведущих колес.

Антиблокировочная тормозная система в первом случае (при торможении) реаги­рует предотвращением блокировки колеса. Система управления тяговым усилием (TCS) поддерживает пробуксовку ведущих колес в пределах допустимого уровня, выполняя сле­дующие функции:

• Увеличение тягового усилия (электронное блокирование дифференциала);
• Поддержание устойчивости автомобиля.

Эти функции выполняются системой управле­ния тяговым усилием. Она должна:

• Надежно предотвращать пробуксовку ведущих колес в условиях μ-разделения и на скользкой дороге;
• Предотвращать пробуксовку колес при трогании с места на льду;
• Предотвращать пробуксовку колес при ускорении на поворотах;
• Предотвращать пробуксовку колес при трогании на склонах;
• Обеспечивать курсовую устойчивость ав­томобиля на поворотах.

Регулирующие контуры системы управления тяговым усилием (TCS)

Система управления тяговым усилием явля­ется составной частью электронных систем управления пробуксовкой колес. Поэтому для TCS можно использовать уже установленные компоненты и в любом случае необходимые для ABS, например, датчики угловых скоро­стей колес.

Управление тяговым усилием происходит главным образом посредством двух разных регулирующих воздействий, адаптированных к индивидуальным обстоятельствам — вме­шательство тормозной системы и управление работой двигателя при круиз-контроле.

Вмешательство тормозной системы

Вмешательство тормозной системы обычно происходит на малых скоростях при пробук­совке одного из приводных колес из-за не­достаточного сцепления с дорогой. Во время вмешательства тормозной системы на тормоз буксующего колеса подается тормозное дав­ление, адаптированное к ситуации, и крутящий момент передается через дифференциал на другое, не буксующее колесо. Создается нечто вроде блокировки дифференциала.

Вмешательство тормозной системы в грузовых автомобилях

В грузовых автомобилях с пневматическими тормозными системами для вмешательства тормозов требуются электромагнитный клапан TCS и пневматический золотниковый клапан (рис. «Система управления тяговым усилием для грузовых автомобилей» ).

При необходимости вмешательства тормозов электрически активируемый электромагнитный клапан TCS подает давление через золотнико­вый клапан на клапаны регулирования давления ABS. Одновременно с этим золотниковый клапан блокирует соединение с клапаном рабочего тор­моза.

В это же время электрически активируется электромагнитный клапан удержания давления в клапане регулирования давления ABS не буксую­щего колеса. Это исключает возможность нагне­тания давления в рабочем цилиндре тормозного механизма колеса.

Электромагнитные клапаны в клапане регули­рования давления ABS буксующего колеса сна­чала не активируются. В соответствующем тор­мозном цилиндре колеса нагнетается тормозное давление, в результате чего колесо тормозится, и его пробуксовывание предотвращается. Тор­мозное давление нагнетается в соответствии с ситуацией и адаптируется при непрерывном контроле процесса управления путем изменения и электрически синхронизированной активации соответствующих электромагнитных клапанов в клапанах регулирования давления.

Блок управления TCS отключает вмеша­тельство тормозной системы при достижении однородных условий пробуксовки. Клапан TCS и электромагнитные клапаны в клапане регули­рования давления ABS больше не активируются.

Тормозное давление в рабочем цилиндре соот­ветствующего колеса снижается, при этом воз­дух через стравливающий клапан в клапане ре­гулирования давления выпускается в атмосферу.

С помощью описанной выше функции управ­ления тормозами приводные колеса тоже можно синхронизировать, так чтобы механическая бло­кировка дифференциала могла включиться ав­томатически, например, с помощью пневмоци­линдра. ЭБУ АВЭЯСЭ вычисляет нужный момент и условия блокировки дифференциала.

В отличие от механической блокировки дифференциала шины не стираются на кру­тых поворотах. Фундаментальным отличием такой системы (когда в ней используется функция электронного управления тормо­зами) является то, что она не предназначена для непрерывного использования в сложных внедорожных условиях. Поскольку функция управления тормозами достигается путем притормаживания соответствующего колеса, то неизбежно происходит нагрев тормозов.

Вмешательство тормозной системы в легковых автомобилях

В легковых автомобилях с гидравлическими тор­мозными системами для вмешательства тормо­зов TCS требуется расширенный гидравлический блок ABS. В зависимости от варианта расшире­ние могут подразумеваться впускной клапан и направляющий гидрораспределитель (рис. «Схема гидравлического контура ABS/TCS у легковых автомобилей с х- образной конфигурациейтормохных контуров» ).

Могут потребоваться дополнительный гидрав­лический подпиточный насос и аккумулятор дав­ления. Во время необходимого вмешательства тормозов электрически активируются впускной клапан и направляющий гидрораспределитель буксующего колеса и возвратный насос ABS. Возвратный насос перекачивает тормозную жид­кость от главного тормозного цилиндра через впускной клапан.

Направляющий гидрораспре­делитель блокирует опок обратно к главному тормозному цилиндру. Давление, нагнетаемое возвратным насосом, попадает через впускной клапан в рабочий тормозной цилиндр буксую­щего колеса, в результате колесо тормозится и его буксование предотвращается.

Тормозное давление нагнетается в соответствии с ситуацией и адаптируется при непрерывном контроле про­цесса управления путем изменения и электри­чески синхронизированной активации впускных и выпускных клапанов в гидравлическом блоке.

По завершении фазы регулирования пре­кращается электрическая активация, и тор­мозное давление, созданное для TCS, как по­сле обычного торможения, уменьшается через впускной клапан, направляющий тормозную жидкость через гидрораспределитель и глав­ный тормозной цилиндр.

Антипробуксовочная система TCS в автомобиле

Автомобили все больше комплектуются всевозможными системами, упрощающими управление и повышающими безопасность. Первой такой системой была антиблокировочная, предотвращающая полную остановку вращения колес при торможении, что исключило возможность срыва авто в юз и значительно повысило эффективность тормозной системы.

К тому же антиблокировочная система (АБС) стала основой для создания других вспомогательных систем.  У АБС значительно расширилась функциональность и каждая из дополнительных функций получила свое название.

Антипробуксовочная система (TCS) и ее обозначение

Обозначение TCS на приборной панели автомобиля

Одним из дополнений ABS стала система, предотвращающая пробуксовку колес. При этом она практически полностью построена на базе ABS и задействует для этого ряд ее конструктивных элементов, а именно датчики контроля скорости вращения колес и блок управления системой.

Но если антиблокировочная система на всех авто носит одинаковое название – ABS, то с антипробуксовочной поступили иначе – многие автопроизводители стали называть ее по-своему, хотя в основе этих названий лежит понятие «контроль тягового усилия». Одно из названий этой системы сокращенно пишется как TCS – Traction Control System. Эту аббревиатуру используется компанией Honda. Другие же антипротивобуксовочную систему обозначают как:

1. ASP – одно из самых распространенных обозначений системы, используется концерном VAG для своих авто, а также Mercedes-Benz;
2. ASC и DTC – применяют баварцы на своих BMW;
3. ETS – используется на Range Rover;
4. TRC – устанавливают на Toyota.

И это не все обозначение противобуксовочной системы. Примечательно, что названий у нее много, а вот функционируют они все практически по одному принципу, а также задействуют одни механизмы.

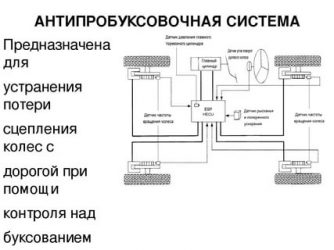

Принцип действия TCS

Основное назначение этой TCS – исключить потерю сцепления на ведущих колесах с помощью гидравлической и электронных систем автомобиля, которые контролируют работу тормозной системы, силовой установки и вносят коррективы в их работу. Причем на функционирование тормозов и мотора свое влияние система оказывает по-разному.

Что касается тормозной системы, то TCS – полная противоположность ABS.  Если антиблокировочная система контролирует вращение колес и при обнаружении, что одно из них значительно замедлилось, снижает давление на тормозном механизме этого колеса, и оно начинает более свободно вращаться, то с антипробуксовочной системой все наоборот.

Те же датчики контролируют скорость вращения колес, и если одно из них резко ускорилось, система воспринимает это как потерю сцепления, и для устранения этого она подает на тормозной механизм этого колеса давление, что приводит к тому, что вращение замедляется, то есть колесо принудительно, без участия водителя притормаживается.

Но TCS воздействует не только на тормозные механизмы, но и на мотор. Суть работы та же – датчики улавливают, что одно из колес резко ускорилось и передают сигналы на блок управления АБС. Тот в свою очередь отправляет информацию на ЭБУ, который принимает меры – «задавливает» двигатель. То есть, воздействует на системы мотора, что приводит к снижению тягового усилия.

Более прогрессивные антипробуксовочные системы кроме мотора и тормозов воздействуют еще и на дифференциал трансмиссии. Разные по конструкции противобуксовочные системы могут оказывать влияние как на одну из систем авто, так и на все указанные, причем использовать ту или иную часть лишь в определенных условиях.

: Система стабилизации машины ESP. Как работает ESP зимой?

Но это общий принцип работы TCS, на деле все несколько сложнее. По части тормозной системы, TCS использует механизмы ABS – использует ее датчики для контроля за скоростью вращения колес, а также блок управления, который анализирует и сравнивает показания этих датчиков с разных колес. В первую очередь сравнивается скорость вращения ведущих колес с ведомыми, а затем уже – между собой. Но при этом учитывается положение и угол их поворота.

Если АБС является лишь системой контроля и распределения усилия, которое создает водитель, нажимая на тормозную педаль, то TCS работает в автоматическом режиме, самостоятельно создавая усилие на необходимом тормозном механизме. При этом задействуются также клапана, которые обеспечивают удержание давления до момента, когда сцепление на пробуксовывающем колесе восстановиться (оно замедлится), после чего давление стравливается.

Что касается воздействия на силовую установку, то здесь тоже не все просто. TSC оказывает влияние на мотор по-разному, учитывая разные дорожные условия. При старте зачастую система оказывает влияние на дроссельный узел, и как бы водитель не жал на акселератор, мотор будет снижать обороты, пока скорость вращения на колесах не восстановиться.

А вот на высоких скоростях (выше 80 км/ч), все делается по-другому – возможно изменение угла опережения зажигания, принудительное создание пропусков на свечах зажигания, или же временное отключение форсунок. Здесь все зависит от конструктивного решения, которое применили конструкторы для организации срабатывания TSC.

На авто срабатывание системы выглядит так: колесо при попадании на скользкий участок дороги, начинает вращаться быстрее, чем все остальные. Это замечает датчик и передает информацию на блок управления АБС. Он на основе этой информации в первую очередь задействует тормозной механизм, чтобы замедлить колесо. Если быстро не удалось восстановить скорость вращения, информация об этом поступает на ЭБУ, который от условий движения принимает меры – либо принудительно закрывает дроссельную заслонку, или же воздействует на систему зажигания и питания. При этом на приборной доске загорается контрольная лампа, указывающая на срабатывание системы.

Примечательно, что TCS можно отключить, для чего на приборной панели есть специальная клавиша. Но автопроизводители не рекомендуют это делать, особенно начинающим водителям. Но с другой стороны, эта система может помешать, к примеру, при преодолении бездорожья, поскольку система будет «душить» мотор.

: Как работает ESP,ABS,ASR

В целом же антипробуксовочная система TSC является достаточно полезной. К ее достоинствам относится:

• повышение безопасности на старте и при прохождении поворотов;
• исключается возможность ухода авто в занос;
• безопасность движения в разных дорожных условиях (мокрая дорога, лед, снег);
• увеличение ресурса мотора;
• меньший износ покрышек;
• сниженное потребление мотора.

Но в месте с тем, многим водителям эта система не нравиться и они ее не используют, поскольку она сильно сказывается на производительности мотора и не дает ощущения полного контроля за поведением авто.
