Что такое коробка ДСГ — преимущества и недостатки КПП двойного сцепления в автомобилях

Коробка передач DSG (Direct Shift Gearbox) — это решение, объединяющее преимущества механических и автоматических трансмиссий. В статье рассмотрим, что такое коробка ДСГ, как она работает, а также ее плюсы и минусы по сравнению с традиционными трансмиссиями. Обсудим основные неисправности, с которыми могут столкнуться владельцы автомобилей с этой системой, и предложим способы их устранения. Эта информация будет полезна автолюбителям и специалистам, стремящимся понять особенности эксплуатации коробки передач DSG.

Принцип работы КПП ДСГ

DSG – это механическая коробка передач, которая оборудована автоматическим механизмом для переключения передач и включает в себя две корзины сцепления.

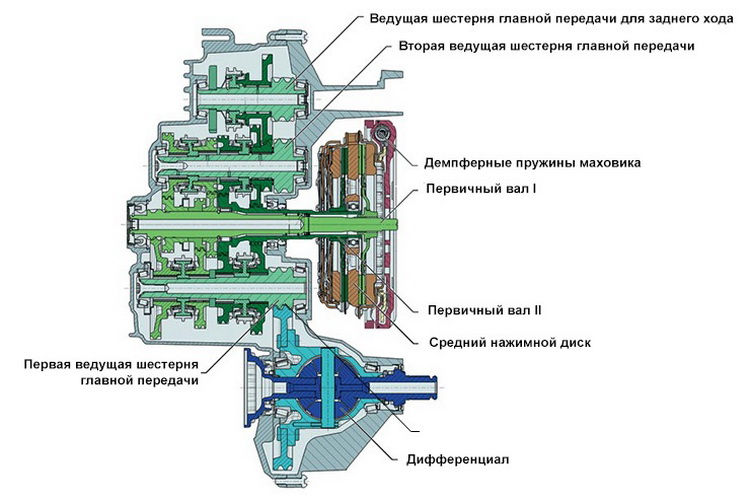

Коробка ДСГ соединена с двигателем через два сцепления, расположенных параллельно. Нечетные передачи и задняя передача работают через одно сцепление, в то время как четные передачи – через другое. Такая конструкция позволяет осуществлять плавное переключение передач без потери мощности, обеспечивая непрерывную передачу крутящего момента от двигателя к ведущим колесам.

При старте на первой передаче шестеренки второй передачи уже находятся в зацеплении. Когда блок управления отдает команду на переключение, гидравлические приводы коробки передач отключают одно сцепление и активируют другое, что позволяет плавно передать крутящий момент от двигателя с одной передачи на другую.

Таким образом, процесс продолжается до самой высокой передачи. При снижении скорости и изменении других условий переключение происходит в обратном порядке. Переключение передач осуществляется с помощью синхронизаторов.

Скорость переключения передач в коробке ДСГ достигает таких значений, которые недоступны даже для профессиональных гонщиков.

Коробка ДСГ, или трансмиссия с двойным сцеплением, представляет собой современное решение в мире автомобильных технологий. Эксперты отмечают, что одним из главных преимуществ данной КПП является быстрое переключение передач, что обеспечивает более динамичное разгон и плавность движения. Благодаря наличию двух сцеплений, одно из которых отвечает за четные передачи, а другое — за нечетные, водители получают возможность практически мгновенно переключаться между ними, что значительно улучшает отклик на нажатие педали акселератора.

Однако, несмотря на свои достоинства, коробка ДСГ имеет и недостатки. Специалисты указывают на возможные проблемы с надежностью, особенно в старых моделях, где могут возникать сбои в работе электроники и механики. Кроме того, обслуживание такой трансмиссии может быть дороже, чем у традиционных автоматических коробок, что также стоит учитывать при выборе автомобиля. В целом, ДСГ представляет собой интересный компромисс между производительностью и сложностью обслуживания, что делает её привлекательной для многих автолюбителей.

Что такое мехатроник в АКПП

Управление обоими сцеплениями и переключением передач осуществляется с помощью блока управления, который включает в себя гидравлические и электронные компоненты, а также датчики. Этот блок называется Мехатроник и размещается в картере коробки передач.

Датчики, интегрированные в Мехатроник, следят за состоянием коробки передач и контролируют работу ключевых деталей и узлов.

Параметры, которые отслеживаются датчиками Мехатроника:

• количество оборотов на входе и выходе коробки передач;
• давление масла;
• уровень масла;
• температура рабочей жидкости;
• положение вилок переключения передач.

В последних моделях коробок ДСГ устанавливается ЕСТ (электронная система, отвечающая за управление переключением передач).

Кроме перечисленных выше параметров, ЕСТ также контролирует:

• скорость автомобиля;
• степень открытия дросселя;
• температуру двигателя.

Мониторинг этих параметров способствует увеличению срока службы как коробки передач, так и двигателя.

Интересные факты

Вот несколько интересных фактов о коробке ДСГ (двойного сцепления):

1. Быстрота переключения передач: Коробка ДСГ позволяет переключать передачи значительно быстрее, чем традиционные автоматические трансмиссии. Это достигается благодаря наличию двух сцеплений, одно из которых отвечает за нечетные передачи, а другое — за четные. Таким образом, следующая передача уже «подготовлена» к переключению, что минимизирует время переключения.

2. Экономия топлива: Благодаря более эффективному переключению передач и меньшим потерям мощности, коробка ДСГ может способствовать снижению расхода топлива по сравнению с обычными автоматами. Это делает её привлекательной для водителей, стремящихся к экономии.

3. Сложность и стоимость обслуживания: Несмотря на свои преимущества, коробка ДСГ имеет и недостатки. Одним из них является высокая стоимость обслуживания и ремонта. Сложная конструкция и необходимость в специализированном оборудовании для диагностики и ремонта могут привести к значительным затратам в случае поломки.

Виды трансмиссии прямого переключения

В настоящее время можно выделить два типа коробок передач ДСГ:

• шестиступенчатая (DSG-6);
• семиступенчатая (DSG-7).

DSG 6

Первой преселективной (роботизированной) коробкой передач стала шестиступенчатая DSG, разработанная в 2003 году.

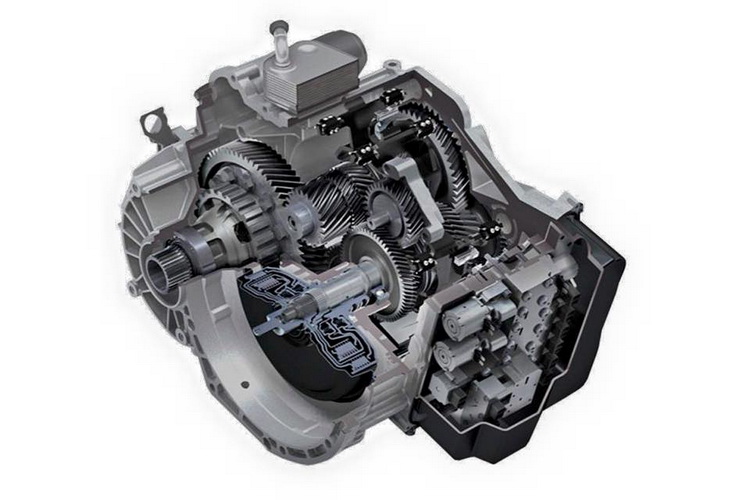

Конструкция DSG-6 включает в себя:

• два сцепления;
• два ряда передач;
• картер;
• мехатроник;
• дифференциал коробки передач;
• главную передачу.

В DSG-6 применяются два мокрых сцепления, которые постоянно находятся в трансмиссионной жидкости. Это обеспечивает смазку механизмов и охлаждение дисков сцепления, что значительно увеличивает срок службы коробки передач.

Два сцепления передают крутящий момент на ряды передач. Ведущий диск коробки соединяется с муфтами через специальную ступицу, которая объединяет ступени.

Как заменить масло в МКПП — фото и видео инструкция по замене трансмиссионного масла

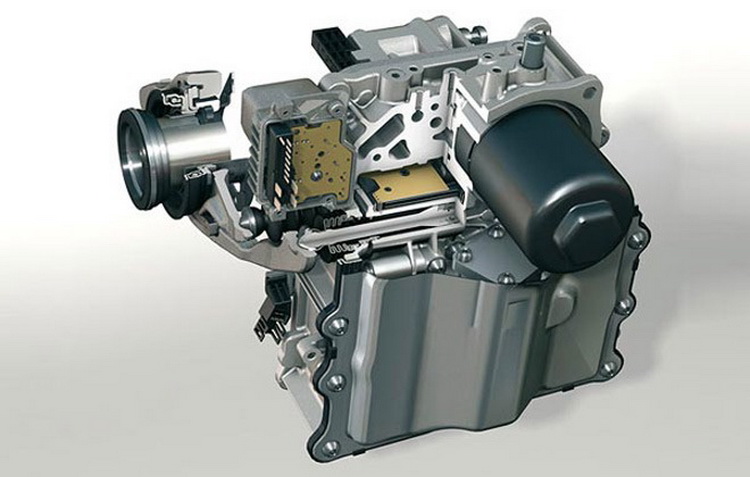

Основные элементы мехатроника (электрогидравлического модуля), размещенного в корпусе коробки передач:

• золотники распределения;
• мультиплексор, который генерирует управляющие команды;
• электромагнитные и регулирующие клапаны.

При изменении положения селектора активируются распределители коробки передач. Ступени переключаются с помощью электромагнитных клапанов, а регулировка положения фрикционных муфт осуществляется через клапаны давления. Эти клапаны можно считать «сердцем» коробки, в то время как мехатроник выполняет роль «мозга».

Мультиплексор управляет гидравлическими цилиндрами, которых в данной коробке 8, но одновременно могут работать не более 4 клапанов. В зависимости от выбранной передачи активируются разные цилиндры.

Переключение передач в DSG-6 происходит циклически. Одновременно работают два ряда передач, при этом один из них находится в режиме ожидания. Как только требуется изменить передаточный момент, второй ряд активируется. Такой принцип работы коробки обеспечивает переключение передач менее чем за доли секунды, что позволяет автомобилю двигаться плавно и равномерно, без задержек и рывков.

DSG-6 представляет собой более мощную роботизированную коробку передач. Крутящий момент двигателя автомобиля с такой коробкой составляет около 350 Нм. Вес коробки достигает 100 килограммов, а для ее работы требуется более 6 литров трансмиссионного масла.

Полная и частичная замена масла в автоматической коробке передач

На сегодняшний день DSG-6 в основном устанавливается на следующие модели автомобилей:

• Seat (Alhambra, Toledo);
• Skoda (Octavia, SuperB);
• Audi (TT, Q3, A3);
• Volkswagen (Tiguan, Golf, Jetta, Passat).

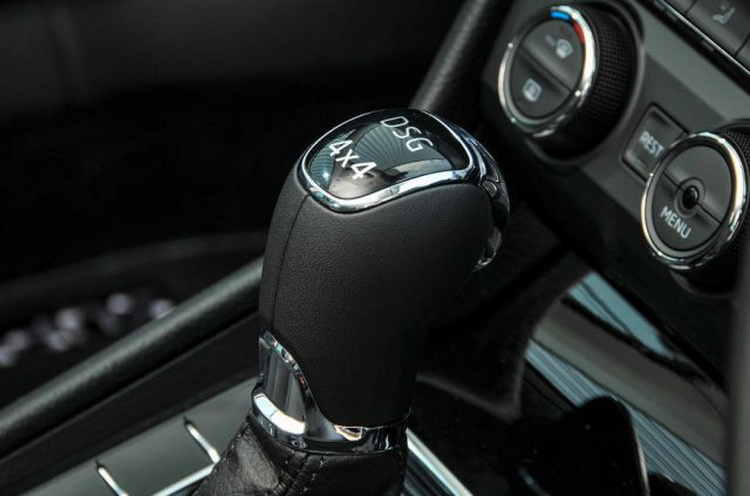

Коробки DSG также оснащаются системой Типтроник, позволяющей переключать передачи в ручном режиме.

Проверяем 6-ти ступенчатую DSG

DSG 7

DSG-7 была создана в 2006 году с целью использования в автомобилях эконом-класса. Эта коробка передач весит от 70 до 75 кг и требует менее 2 литров масла. Она предназначена для установки на бюджетные автомобили с крутящим моментом двигателя, не превышающим 250 Нм.

На сегодняшний день DSG-7 чаще всего можно встретить на следующих моделях:

• Audi (TT, Q3, A3);
• Seat (Leon, Ibiza, Altea);
• Skoda (Octavia, Fabia, SuperB);
• Volkswagen (Tiguan, Golf, Jetta, Passat).

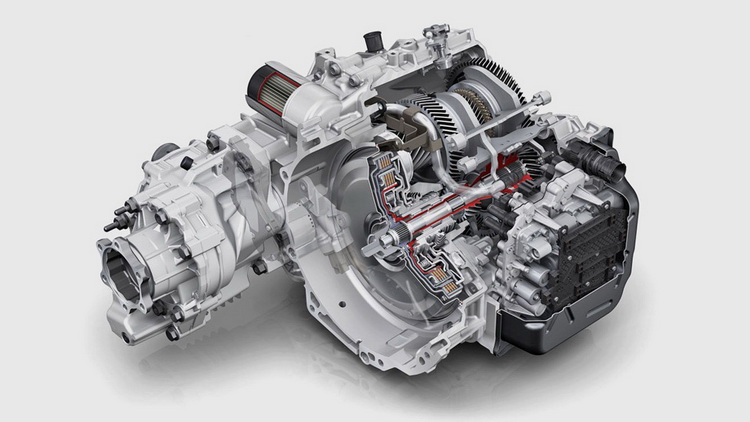

Главное отличие DSG-7 от DSG-6 заключается в наличии двух сухих дисков сцепления, которые не находятся в трансмиссионной жидкости. Эти изменения способствовали снижению расхода топлива и уменьшению затрат на обслуживание.

О коробках DSG-7 по делу.

Достоинства и недостатки роботизированной АКПП

Роботизированная трансмиссия обладает как преимуществами, так и недостатками по сравнению с другими типами коробок передач.

Преимущества коробки ДСГ:

• снижение расхода топлива (до 10-20%);
• возможность ручного управления, аналогичного механической коробке;
• отсутствие потерь мощности при переключении передач;
• плавность хода автомобиля;
• отличные динамические характеристики у автомобилей с ДСГ;
• сокращение времени разгона;
• возможность выбора передач в автоматическом и ручном режимах;
• комфортное управление автомобилем с такой трансмиссией;
• отсутствие сцепления и привычный селектор, что облегчает переход с классической автоматической коробки.

Недостатки коробки ДСГ:

• высокая цена автомобилей с ДСГ по сравнению с моделями, оснащенными другими трансмиссиями;
• иногда робот может подтормаживать и не успевать за быстрым разгоном, переключая передачи с небольшой задержкой;
• мехатроник считается слабым местом в ДСГ, периодически возникают его неисправности;
• при поломке мехатроника требуется его замена, так как ремонт невозможен;
• сокращенный ресурс коробки;
• неисправности мехатроника могут вызывать частые перепады температур, особенно зимой;
• срок службы ДСГ-7 и её компонентов значительно меньше, чем у ДСГ-6;
• повышенный нагрев коробки из-за постоянной работы преселектора;
• увеличение расходов на обслуживание роботизированной коробки;
• сложность ремонта, который могут выполнить не все сервисные центры;
• не устанавливается на внедорожники и мощные автомобили;
• высокая стоимость ремонта, в некоторых случаях требуется полная замена DSG.

Рекомендации по правильной эксплуатации автомобиля с КПП ДСГ, которые помогут продлить срок службы:

• регулярное техническое обслуживание ДСГ (замена трансмиссионной жидкости по регламенту – не реже чем каждые 60000 километров, устранение неисправностей);
• прогрев коробки, оставляя автомобиль в стоячем положении на короткое время после запуска;
• плавное движение в течение 1-5 километров после прогрева;
• избегание пробуксовки колес;
• при остановках более одной минуты рекомендуется переводить селектор в нейтраль;
• при вождении по снегу и льду желательно включать режим «снежинка», если он доступен;
• для динамичной езды и быстрых разгонов рекомендуется переводить селектор в режим «спорт»;
• при каждом техническом обслуживании проводить диагностику ДСГ и инициализацию;
• плавно нажимать на педаль акселератора, даже в ручном режиме;
• разгон лучше осуществлять в ручном режиме, а плавное движение и торможение – в автоматическом;
• при парковке автомобиля с ДСГ ставить селектор в нейтраль и обязательно включать стояночный тормоз.

Роботизированная коробка передач представляет собой усовершенствованную механическую трансмиссию, где переключение передач осуществляется с помощью мехатроника на основе данных, получаемых от датчиков. Соблюдение определенных рекомендаций поможет значительно продлить срок службы этой коробки.

https://youtube.com/watch?v=f3D8P4MmIgo

Сравнение КПП ДСГ с другими типами трансмиссий

Коробка передач с двойным сцеплением (ДСГ) представляет собой уникальную технологию, которая сочетает в себе преимущества как механических, так и автоматических трансмиссий. Чтобы лучше понять, как ДСГ соотносится с другими типами коробок передач, рассмотрим основные отличия и характеристики.

1. КПП с ручным управлением

Ручные трансмиссии, или механические коробки передач, требуют от водителя активного участия в процессе переключения передач. Это позволяет водителю контролировать мощность и крутящий момент, что может быть полезно в спортивной езде. Однако, ручные КПП менее удобны в городских условиях, где частые остановки и старты могут вызывать усталость. В отличие от них, ДСГ обеспечивает более плавное и быстрое переключение передач, что делает вождение более комфортным.

2. Автоматические трансмиссии

Автоматические коробки передач, как правило, предлагают более высокий уровень комфорта, так как водителю не нужно беспокоиться о переключении передач. Однако, традиционные автоматы могут страдать от задержек при переключении, особенно при резком ускорении. ДСГ, благодаря своей конструкции с двумя сцеплениями, обеспечивает мгновенное переключение, что значительно улучшает динамику разгона и отзывчивость автомобиля.

3. Вариаторы (CVT)

Вариаторы, или бесступенчатые трансмиссии, предлагают плавное изменение передаточного отношения без четких переключений. Это позволяет поддерживать оптимальные обороты двигателя для экономии топлива. Однако, многие водители отмечают, что вариаторы могут создавать эффект «провала» при ускорении, когда двигатель работает на высоких оборотах, но не увеличивает скорость так быстро, как хотелось бы. ДСГ, в свою очередь, обеспечивает более спортивное и предсказуемое поведение при ускорении.

4. Долговечность и обслуживание

Одним из важных аспектов при сравнении различных типов трансмиссий является их долговечность и требования к обслуживанию. Механические КПП, как правило, более надежны и требуют меньшего обслуживания, чем автоматические и ДСГ. Однако, современные ДСГ также демонстрируют хорошую надежность, хотя их сложная конструкция может привести к более высоким затратам на ремонт в случае поломки. Автоматические трансмиссии, в свою очередь, могут требовать регулярной замены масла и фильтров, что увеличивает общие затраты на обслуживание.

5. Экономия топлива

С точки зрения экономии топлива, ДСГ часто оказывается на уровне или даже лучше, чем традиционные автоматы, благодаря более эффективному переключению передач. Однако, механические КПП могут предложить лучшие показатели экономии топлива при аккуратной езде, так как водители могут выбирать оптимальные обороты двигателя. Вариаторы, в свою очередь, могут быть наиболее экономичными в определенных условиях, но их эффективность может снижаться при агрессивной езде.

Таким образом, коробка ДСГ сочетает в себе лучшие качества различных типов трансмиссий, предлагая водителям уникальный опыт вождения. Однако, выбор между ДСГ и другими типами КПП зависит от предпочтений водителя, стиля вождения и условий эксплуатации автомобиля.

Вопрос-ответ

В чем минус ДСГ?

Типичные проблемы и неисправности DSG очень часты: скрежет, толчки, лязг и потеря тяги в движении. Наибольшую опасность представляет последний симптом из перечисленных, если он появится во время обгона по встречной полосе. По мнению автомехаников с опытом, основной проблемой DSG является сухое сцепление.

Как работает коробка робот с двумя сцеплениями?

Двойное сцепление работает это так: как только на одном валу сцепление включает первую передачу, на втором валу готова к включению вторая передача. Синхронизатор и соответствующая шестерня готовы к работе и ждут сигнала электронного блока управления.

Чем отличается DSG от обычного автомата?

DSG легче, компактнее, экономичнее. Она работает быстрее, эта коробка дешевле автоматических, в том числе и в эксплуатации. DSG выигрывает у обычного «автомата» не только в эксплуатационных показателях, но и в размерах.

Советы

СОВЕТ №1

Перед покупкой автомобиля с коробкой ДСГ, обязательно проведите тест-драйв. Это поможет вам оценить, насколько комфортно вам управлять автомобилем с такой трансмиссией и как она ведет себя в различных условиях.

СОВЕТ №2

Обратите внимание на регулярное обслуживание коробки ДСГ. Замена масла и фильтров в трансмиссии может значительно продлить срок службы КПП и улучшить ее работу. Рекомендуется следовать рекомендациям производителя по интервалам обслуживания.

СОВЕТ №3

Изучите отзывы владельцев автомобилей с коробкой ДСГ. Это поможет вам понять, с какими проблемами могут столкнуться пользователи и какие преимущества они отмечают в эксплуатации данной трансмиссии.

СОВЕТ №4

Если вы планируете использовать автомобиль для частых поездок по городу, учтите, что коробка ДСГ может быть не всегда идеальным выбором. В условиях частых остановок и стартов она может проявлять некоторые недостатки, такие как задержки в переключении.
