Что такое бегунок в автомобиле?

Как проверить бегунок трамблера и поставить его правильно

Исправность бегунка или ротора трамблера можно проверить несколькими способами. Обычно, на этот элемент падают сомнения в том случае, когда на все свечах зажигания отсутствует искра. Прежде, чем диагностировать бегунок, его нужно будет снять.

Функция устройства под названием бегунок

Бегунок расположен в распределителе зажигания. Прямо под крышкой его можно найти. По своей конструкции бегунки – довольно простые устройства, состоящие из пластинок (центральной и разносной). Несмотря на то, что модели бегунков трамблера бывают разные, конструкция у всех аналогичная, схожая.

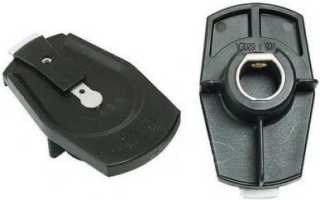

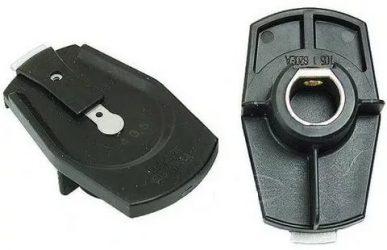

Одна из разновидностей бегунка

На эти устройства возлагается важная функция, касающаяся искрообразования. Можно сказать, что от бегунка напрямую зависит исправная работа ДВС.

Следует знать, что ротор трамблера – это деталь старых машин, оснащенных карбюраторной системой двигателя. Изготовлен бегунок из пластика, имеет высоковольтный контакт внутри. При функционировании трамблера, его вращении, контакт бегунка непосредственно соприкасается с контактами крышки. Таким образом, выставляется настолько нужная для автомобиля искра.

Если говорить техническим языком, то ротор распределителя нужен для передачи тока высокого вольтажа. Передача идет от катушки зажигания до свечей через бронепровода.

Фиксация бегунка на трамблере

Ротор фиксируется непосредственно к трамблерному приводу (валу), а вращение выставлено таким образом, что на 1 оборот бегунка приходится 2 оборота коленвала. Именно таким способом и обеспечивается передача разряда на свечи в строго определенном порядке.

На трамблерном приводе бегунок зафиксирован бывает жестко, чтобы не соскакивал при вращении вала. Боковой контакт ротора при вращении контактирует с КГ (контактной группой), запрессованной в крышку распределителя.

Интересно. Крышка трамблера находится в одном и том же положении регулярно. Она не двигается, но бегунковый контакт, «пробегая» рядом с электродами крышки, образует попеременную и кратковременную электродугу. Таким образом тоже объясняется передача разряда.

На некоторых автомобилях системы зажигания подразумевают два рабочих контакта бегунка. Это, в принципе, рабочая классическая схема зажигания Твин Спарк итальянской фирмы Фиат. Один из контактов реализован ближе к центру, другой – как можно дальше. Этим способом контакты соответствуют электродам крышки, расфасованным по тому же принципу. И самое главное: такая схема обеспечивает полную изоляцию КГ друг от друга.

Система зажигания Твин Спарк

Твин Спарк считается одной из первых систем, применяемых для эффективного дожига горючего в камере сгорания авто. Отличается система простейшей конструкцией, но весьма эффективной и экономичной.

Виды неисправностей

Как правило, если бегунок трамблера в порядке, то автомотор запускается с первого раза, без каких-либо проблем. А вот когда наблюдаются сложности с заводом, то это указывает на испорченный или пробитый ротор (при условии, что проблемы не в другом).

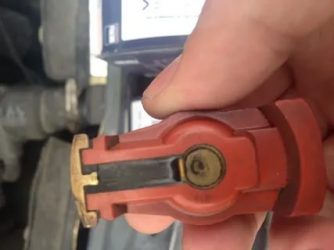

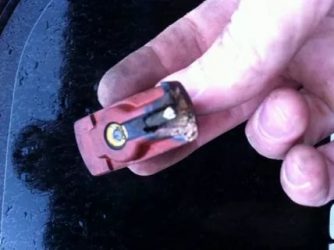

Самая распространенная неисправность трамблерного бегунка – это его пробой. Он может быть внешний или внутренний. Очевидно, что внешний определяется по заметным признакам – черной метке, внутренний – надо проверять наличием искры (подробно ниже).

Пробой получается из-за металлизации канала. В профилактических целях металлизацию надо проверять регулярно. Делается это с помощью мультиметра или другого аналогичного прибора. Канал проверяется на момент сопротивления. Щупы прибора соединяются с в том месте бегунка, где есть сомнение на пробой.

Следует знать, что по образованному каналу искра может уходить либо полностью, либо частично.

Способы проверки бегунка трамблера

Первый способ проверки бегунка подходит для всех моделей устройства.

Элемент проверяется в том случае, если на главном бронепроводе имеется искра. Другими словами, надо проверить, есть ли напряжение на главном проводе катушки. Если нет, то причину проблемы надо искать в катушке, проводе, но никак не в роторе.

Диагностика работы бегунка

Первое, что нужно сделать, это снять крышку распределителя:

• Крышка фиксируется 2-я защелками. Их надо будет отстегнуть отверткой либо рукой.
• Потянуть затем крышку наверх и на себя.
• Обязательно отсоединить провода (в целях безопасности).

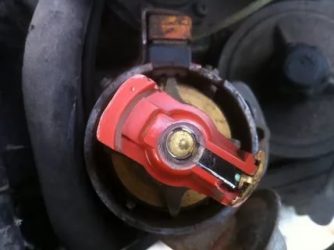

В наше поле зрения попадает бегунок. Проверка осуществляется следующим образом:

• Сдвигается резиновый колпачок с главного бронепровода катушки зажигания. Таким образом, оголяется контакт бронепровода.

Внимание. Для безопасности рекомендуется приклеить скотчем к сухой деревянной палке этот самый провод, ближе к наконечнику.

• Теперь следует поднести медный контакт бронепровода к центральной пластине ротора.
• Включить зажигание и прокрутить ДВС.

Если последуют разряды электрического тока, т.е, между контактом бронепровода и центральной пластиной будет бить искра, значит, ротор пробит. Надо будет его заменить или починить (о ремонте пробитого бегунка подробнее ниже).

Если же разряда между контактом бронепровода и центральной пластиной происходить не будет – проверку надо продолжать.

Схема распределителя зажигания: 3-й бегунок

Следующий этап проверки будет подразумевать снятие самого бегунка. Выходит он легко, достаточно потянуть его вверх. Вот, что следует сделать дальше:

• Взять какой-нибудь провод, зачистить его конец и обернуть им разносную пластину снятого бегунка.
• Второй конец провода тоже зачистить и зафиксировать к массе.
• Таким же способом, описанном выше, поднести к центральной пластине бегунка наконечник катушечного бронепровода.

В данном случае уже искра должна появиться между наконечником и пластиной. В противном случае, если ее не будет, это будет свидетельствовать о пробое помехоподавительного резистора, соединяющего две пластины ротора. Решение то же – заменить бегунок на исправный.

Попробовать починить пробитый элемент можно так:

• Вдеть внутрь бегунка (снятого) с обратной стороны какой-либо диэлектрик (диэлектрический материал: полиэтилен, слюду от сигаретной пачки и т. д).

Сюда вставляется диэлектрик

Важно не перестараться. Слой диэлектрического материала, вдетого внутрь бегунка, не должен быть чересчур толстым. Иначе на валу, при вращении, этот материал будет мешать.

Диэлектрик поможет доехать до первого автосервиса или магазина автотоваров. Пробитый бегунок в любом случае придется заменить на новый, рабочий.

Реанимировать на время можно и элемент с испорченным помехоподавительным резистором. Но для этих целей подойдут только те модели роторов, на которых помехоподавительные резисторы съемные.

Резистор держится на пружинке. Снять его можно кончиком отвертки, слегка надавив снизу.

Итак, вот что надо сделать:

• Вытащить резистор.
• Обернуть его фольгой от сигаретной пачки. Обязательно запаковать с обеих концов, как конфетную обертку.
• Вставить резистор обратно на место.

Известны и другие способы проверки бегунка. Например, многие автолюбители, правда, только самые опытные, умеют определять неисправность бегунка по оттенку цвета свечной искры. Так, если оттенок желтоватый – бегунок неисправен. Напротив, если он рабочий, оттенок должен отдавать синевой.

Также удается определить неисправность бегунка по работе ДВС. Не всегда он просто «молчит» и не заводится. Случается, что при сломанном роторе мотор завести удается, однако он функционирует неравномерно, снижается его мощность, повышается расход горючего.

Помеходавительный резистор бегунка

Состояние контактов – это «болевая точка» ротора, впрочем, и самого трамблера с его элементами. В современных автомашинах распределитель и ротор, как таковые, вообще отсутствуют. Что касается владельцев авто, оснащенных трамблером, то им можно порекомендовать только одно – регулярно содержать бегунок и другие элементы трамблера в чистоте. А при образовании на контактах нагара или окиси, зачищать мелкой шкуркой.

Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Что такое трамблер в автомобиле, для чего он нужен? Ремонт и замена

Владельцы бензиновых автомобилей знают, что в составе их машины есть такая важная деталь как трамблер.

Что это за деталь?

Трамблер это часть двигателя машины, работающего на таком топливе как бензин. Речь идет о моторе внутреннего сгорания, а не каком–то ином. Так вот именно трамблер отвечает за своевременное предоставление электроимпульса на свечки зажигания, в результате чего обеспечивается разряд последних и дальнейшее возгорание топлива в камере где непосредственно располагаются поршни.

Другими словами, трамблер – это распределитель зажигания в авто. Который отвечает за получение искры в нужный момент. Стоит сказать, что такая деталь имеется почти на всех авто ДВС. Единственно что располагаться последний может не одинаково и его функционал может немного отличаться один от другого.

Также нельзя не учитывать того, что в дизельных двигателях автомобилей система зажигания отсутствует, равно как и в инжекторных авто прерыватель не предусмотрен.Для большего представления стоит понимать устройство и принцип работы трамблера, с чем мы сейчас и попробуем подойти к этому вопросу детальнее.

Место расположения

Где находится трамблер? Итак, мы с вами выяснили, что трамблер- важная деталь карбюраторного двигателя, расположенная поблизости с самим мотором и свечами зажигания. В разных автомобилях место расположения трамблера может меняться. В одних авто его расположение одно в других другое, все зависит от марки авто и ее комплектации.

Устройство распределителя зажигания

Устройство трамблера бесконтактного типа, включает в себя набор определенных элементов:

1. Ротор или так называемый привод распределителя. Который чаще представлен шлицевым валом, входящим в сцепление с распредваловой шестерней либо промвалом. Различие зависит от устройства мотора.

2. Катушка зажигания, у которой обеспечена двойная заводская обмотка.

3. Не обошлось тут и без прерывателя в нем есть кулачковая, а также центробежная муфта также контактная группа.

4. Бегунок, который крепится непосредственно к валу сцепления и крутится при работе вместе с ним. Тут есть и крышка трамблера. Именно от нее дальше идут высоковольтные проводки на все свечи.

5. Регулятор опережения вакуумного типа самого зажигания. В его схему включен и конденсатор. Он функционирует как «громоотвод», так как именно он забирает на себя немного заряда, охраняя группу контактов от расплавления под действием высокого напряжения.

6. От разновидности трамблера, в нижней части конструкции может быть установлен еще и октановый корректор, контролирующий скорость оборотов,зависящий от марки бензина. Вы же слышали такое понятие как октановое число? Это оно и есть, только в классических версиях его коррекция выполняется собственными руками.

В чем состоит принцип действия?

Как функционирует автомобильный трамблер? Все банально и просто. При повороте ключа в машине, осуществляется замыкание электроцепи с дальнейшей подачей напруги от аккумулятора непосредственно на стартер. После чего такая деталь стартера как бендикс обеспечивает зацепку с маховиком коленвала, а оттуда подача продолжается на шестерню привода валика распределения зажигания.

На катушке появляется низковольтный ток в процессе замыкания цепи. Тут-то контакты прерывателя разводятся и уже высоковольтное напряжение скапливается на второй цепи той же катушки. Дальше полученный ток идет на крышку за счет имеющегося в нижней части детали графитового контакта либо щетки.

При этом, бегунок все время контактирует с центральным электродом и при вращении раздает часть напряжения попеременным образом на контакт каждой из свечей. Другими словами происходит деление напряжения поровну на все четыре свечи. Вот так происходит общий принцип работы трамблера.

Тонкости работы

Помимо прочего стоит знать и важные тонкости в работе, которую обеспечивает в том числе и трамблер.
Так к примеру очень важно учитывать тот факт, что вакуумный регулятор неразрывно связан с впускным коллектором и трубкой, так называемым задросельным пространством.

Это означает, что он чувствителен к режиму подачи воздуха в мотор и меняет угол опережения самого зажигания. Подача искры в цилиндр происходит немного раньше с опережением. Детонирование в этом случае случится в момент впрыска бензина в камеру сгорания, толкая тем самым поршень вниз. Конечно же и показатели узск будут меняться.

Датчик холла

Как вы уже наверняка поняли от вращения деталей собственно и начинается износ последних и появляются неисправности. А вот инжекторный мотор или даже самые современные карбюраторные движки не имеют бегунка, вместо него применяется датчик холла. Тут и устройство немного другое и процесс раздачи выполняется за счет возникающего магнитного поля.

Безусловно такая система считается более качественной, да и места под любимым капотом будет меньше. В самых современных авто с инжектором и имеющимся распределенным впрыском, применяется уже система зажигания более современная электронного бесконтактного типа.

Отличительной чертой такого устройства является то, что за всеми режимами работы смотрят разные датчики. Именно от них все сигналы поступают на электронный блочок управления, а уже после такое же действие команд идет на коммутаторы системы зажигания.

Важно

Распределитель зажигания – это несложный и вполне разборной вручную узел. Его всегда беспрепятственно можно отсоединить, вынуть из своей машины, разобрать на части и найти причину и устранить ее путем замены неисправной детали.

Самые распространенные проблемы

О том, что в трамблере что-то работает не так, можно определить по определенным признакам. Так к примеру при наличие искры на центральном проводе, и отсутствии последней на проводах свечей можно говорить о бреши в целостности бегунка. В этом случае вы заметите:

1. Что авто дергается в момент движения.

2. Что функционал движка на холостом ходу очень нестабилен.

3. Что моторчик вовсе не заводится.

4. Что слышен отчетливый стук пальцев поршней в момент набора скорости;

5. Что набор скорости стал меньше;

6. Что расходование бензина стало больше.

Причины неисправной работы

Трамблерчик может отказать в работе по следующим распространенным причинам: прогорел бегунок, застопорился поршень, случился пробой крышки либо замкнуло контакты под крышкой, датчик сломан, неисправны подшипники вала и так далее.

Чаще всего при таких неприятных моментах потребуется замена. Но есть и приятный момент, чаще замена нужна не всему трамблеру в целом, а лишь вышедшей детали из строя. А это безусловно намного дешевле обойдется по сумме оплаты мастеру.

Как видите причин может быть очень много. Но в любом случае такое происходит часто от того, что владелец авто очень мало уделяет внимание своему железному коню.

Загрязнение обычно наступает через каждые 10 тысяч километров. Поэтому проверки нужны именно на указанном прокатанном километре.

Даже непосвященному в тонкости функционала авто владельцу можно визуально оценить состояние бегунка, контактов и крыши и судить о работе трамблера в целом. А как же быть с датчиком холла?

В моделях бесконтактного принципа работы часто летят датчики индуктивный и холла. Для диагностики систем зажигания и самого трамблера, стоит проследить искру на вывернутой заранее свече, запустив при этом предварительно двигатель. В гаражных условиях также можно устроить проверку. Для этого понадобятся измерительные приборы или же обычные индикаторы.

К выходящим их рабочего строя запчастям также можно отнести и конденсатор трамблера. Он помогает увеличению напряжения на свечи в момент запуска движка. Проверить его легко можно, если отсоединить и дотронутся к «массе». Когда вы услышите явный треск и падает напряжение – конденсатор живой, если же этого не происходит деталь придется отправить на замену.

Замена

Как можно заменить трамблер своего автомобиля самостоятельно и возможно ли это? Да, это действительно можно сделать даже в условиях гаража. Чтобы осуществить демонтаж такой детали, потребуется снять минусовую клемму с АКБ. Теперь нужно полностью убрать высоковольтные проводки, ведущие к крышке, отключить от вакуумного корректора шланг. Затем снять кронштейн, аккуратно поддерживая все провода.

Заметьте что установка нового трамблерчика осуществляется в определенном положении. Так например в вазовской девятке, она возможна лишь в одном роторном положении, что безусловно существенно облегчает весь процесс. И никакие пометки не нужны, это банальный миф, который придумывают себе владельцы машин.

Другими словами установка заключается всего лишь в помещении новой детали на законное штатное место. Конечно же все гаечки нужно хорошенько подтянуть, чтобы обеспечить должную фиксацию к движку. Вот и вся замена.

Вложиться или продешевить?

На сегодня существующие системы применяемые для воспламенения топлива хороши далеко не все и не всегда. Практически у всех них есть собственные плюсы и недостатки. Но создавать особо сложную систему в собственном авто очень дорого. Намного доступнее будет использование более простых и дешевых систем.

Таким образом, получается что прямой необходимости помещать в свое недорогое авто крутую дорогую систему зажигания вовсе нет. Почему? Да потому что так вы поднимете саму стоимость машины, но отнюдь не само качество зажигания. Поэтому если родное зажигание и трамблер, в том числе не подводят вас при езде на автомобиле, зачем что-то менять.

Вот теперь вы знаете об этом автомобильном элементе все самое главное и важное, надеемся что данная информация поможет вам в общении с вашим железным другом.

Трамблер, устройство и схема: бегунок, привод, подшипник, конденсатор, контактная группа, втулка и бронепровода, как работает бесконтактное зажигание

Ни для кого не секрет, что работа бензиновых и дизельных двигателей основана на сгорании топливовоздушной смеси. Формируясь в карбюраторе или инжекторе, она попадает в цилиндры, после чего воспламеняется и тепловая энергия толкает поршни, приводящие в движение валы мотора. В итоге, машина едет.

Алгоритм работы двигателя налажен очень чётко, однако для его верной организации важна не только своевременная подача топлива в цилиндры. Немаловажен в этой системе и процесс искрообразования, который достигается при помощи системы зажигания машины.

Одной из основных составляющих в ней является трамблёр, подающий искру именно на свечу того цилиндра, где в данный момент поршень достигает нужного положения. Более подробно о работе именно этой детали машины и её особенностях поговорим сегодня.

Принцип работы трамблёра

Как стало ясно из введения сегодняшней статьи, трамблёр (также называемый – прерыватель-распределитель зажигания) – это очень важный элемент системы зажигания многих автомобилей. Его основной задачей является отправка образовавшейся искры в цилиндры мотора. При этом, в каждый цилиндр искра подаётся в разные моменты времени, что связано с хаотичностью движения их поршней. А как известно, для воспламенения топливной смеси поршень должен находиться в верхней мёртвой точке (честно говоря, взрыв топлива происходит за мгновенье до того, как поршень принимает эту позицию).

Для того чтобы понять общий принцип работы трамблёра, давайте рассмотрим полный цикл его функционирования. В упрощённом варианте он выглядит так:

1. Всё начинается с того, что автомобилист поворачивает ключ в замке зажигания, тем самым давая команду карбюратору или инжектору для подачи топлива в цилиндры;
2. Затем в момент запуска мотора стартер толкает маховик коленвала. Последнее путём взаимодействия с системой искрообразования (преимущественно с коммутатором) провоцирует возникновение искры на катушке зажигания;
3. В это же время коленвал передаёт на устройство трамблёра сигнал, что тот должен начать работать. После этого контакты узла попеременно замыкаются и размыкаются, тем самым передавая искру на каждый конкретный цилиндр исключительно при достижении поршнем верхней мёртвой точки. Непосредственно регуляция подачи искры происходит из-за того, что трамблёр взаимодействует с коленвалом и путём несложных операций получает от него нужную информацию.

Помимо грамотного распределения тока, трамблёр чётко реагирует на изменение интенсивности подачи топлива в мотор, регулируя угол опережения зажигания. Происходит это благодаря тому, что устройство соединено либо с впускным коллектором, либо непосредственно с карбюратором/инжектором, но об этой и других функциях рассматриваемого механизма поговорим позже.

Примечание! Описанный выше принцип работы трамблёра двигателя максимально упрощён. Непосредственно взаимодействие узла с той же катушкой зажигания или топливной системой устроено намного сложнее с физической точки зрения. Однако так как все мы не физики, а автомобилисты – нам достаточно знать лишь обобщённый алгоритм того, как работает трамблёр.

Устройство трамблёра

Устройство трамблёра – это целая совокупность, знакомых для всех элементов системы зажигания автомобиля. Типовой узел подобной формации состоит не только из распределителя искры, но и из катушки зажигания, образующей эту самую искру. Реже в эту систему вводится коммутатор, но, как правило, он всё-таки вынесен отдельным элементом системы.

Углубляясь в рассмотрение конструкции узла, отметим следующие его составляющие:

• Привод трамблёра, представленный обычным ротором. Входит в зацеп с валом мотора, тем самым запускает систему искрообразования и контроль за ней;
• Катушка зажигания, постоянно взаимодействующая и с элементами трамблёра, и с коммутатором. Формирует искру и передаёт излишки тока на конденсатор для их запасания или дальнейшего распределения по системе автомобиля;
• Конденсатор трамблёра, получающий от катушки зажигания ток на «хранение» и, при необходимости, способный управляться коммутатором. Накапливает излишний заряд для использования такового в системе автомобиля;
• Бронепровода, обеспечивающие взаимодействие элементов системы и передачу тока в ней;
• Бегунок трамблёра или специальный датчик, получающий искру от катушки зажигания и распределяющий её между цилиндрами. Типовая схема трамблёра предполагает, что данный распределитель вынесен наверх узла и от него отходят высоковольтные провода на свечи зажигания;
• Вакуумный октан-корректор или подобный узел, следящий за поточностью и качеством подаваемого топлива в цилиндры. На разных версиях распределителей может быть представлен сильно отличающимися механизмами, но зачастую основан на вакуумном сжатии и всегда соединён с системой подачи топлива. То есть, чем сильнее нагнетается топливовоздушная смесь, тем раньше распределитель передаёт искру на свечи, дабы всё горючее выгорало с максимальным КПД.

Помимо описанных выше элементов трамблёра, стоит выделить и вспомогательные узлы, которые необходимы для построения единой системы. Если быть точнее, то к таким элементам устройства относят:

• Во-первых, контакты трамблёра. Пожалуй, одну из основных функций выполняет именно контактная группа трамблёра, которая и обеспечивает взаимодействие его составляющих;
• Во-вторых, подшипник трамблёра. Он увеличивает ресурс роторного механизма, что существенно продлевает срок службы всего устройства;
• И в-третьих, многочисленные втулки трамблёра, кулачки и крепления. Все они обеспечивают единую и надёжную конструкцию распределителя.

Важно! На современных машинах встретить трамблёр получается очень редко. Связано это с тем, что большинство из производимых моделей имеет электронное зажигание, а там распределением искры занимается специальный чип. В системе же контактного и бесконтактного зажигания роль этого узла играет рассматриваемый сегодня трамблёр.

Функции распределителя и немного о его истории

Резюмируя сегодняшнюю статью, обобщим всю рассмотренную теорию и выделим основные функции трамблёра. В классическом понимании этого устройства распределитель должен:

• Инициировать искрообразование;
• Распределять искру по цилиндрам;
• Регулировать искрообразования под конкретный режим работы двигателя;
• Обеспечивать накопления излишек тока в «бобине» (конденсаторе);
• Осуществлять размещение скопленного заряда по системе.

Отметим, что первые трамблёры появились в начале 00-х годов 20 века. Тогдашние принципы работы ДВС вполне соответствовали функционированию механического распределителя искры. Однако с течением времени подходы к созданию автомобилей менялись, поэтому обычные трамблёры с бегунком становились всё примитивней. Сначала в системах бесконтактного зажигания их активно начал замещать датчик Холла, а позднее уже в электронном зажигании стали использоваться микропроцессоры.

Помимо этого, прогресс в автомобилестроении полностью электронизировал подачу горючего в мотор. В итоге, вакуумные октан-корректоры стали бесполезными и им на смену в системах с электронным зажиганием пришли специальные датчики. Учитывая стремительные темпы развития автомобильной сферы, ничего удивительно в том, что трамблёры затронули лишь несколько поколений машин, нет. Большинство российских автомобилистов и вовсе знают подобный распределитель искры по ВАЗовской «классике».  Более же новые модели с электронным зажиганием устроены принципиально по-иному, поэтому в их конструкции найти трамблёр не выйдет.

Пожалуй, на этом наиболее важная информация по сегодняшней теме подошла к концу. Надеемся, статья была для вас полезна и дала ответы на интересующие вопросы. Удачи в обслуживании и эксплуатации авто!

Трамблер: описание,неисправности,принцип работы,устройство,фото,видео

Трамблер — это устройство, отвечающее за образование искры в нужный момент. Деталь устанавливается на двигателях внутреннего сгорания. Когда поршень находится в верхней точке, происходит воспламенение.

Трамблер — это прерыватель-распределитель. Без него невозможна работа ни одного бензинового двигателя внутреннего сгорания. Вы можете найти это устройство на таких автомобилях, как:

• ВАЗ 2109,
• ВАЗ 2107,
• ВАЗ 2106,
• ВАЗ 2108.

Без трамблера было бы невозможным своевременное образование искры в цилиндрах двигателя.

ПРЕДНАЗНАЧЕНИЕ УСТРОЙСТВА

Одной и самых важных подсистем бензинового двигателя является система зажигания. Дело в том, что нормальная работа мотора возможна только в том случае, когда сгорание топливно-воздушной смеси происходит своевременно. В противном случае нарушается весь алгоритм работы.

В процессе работы устройства генерируется напряжение. Оно подаётся на свечи. Именно на них формируется нужная для воспламенения смеси искра. Как результат двигатель начинает работать, и машина движется в нужном направлении.

Чтобы все описанные выше процессы стали реальностью необходим трамблер. В данной системе он выполняет следующие функции:

1. Выступает инициатором искрообразования. Это происходит за счёт размыкания контактов.
2. Устройство направляет сформированное напряжение на нужную свечу.
3. Трамблер при необходимости может изменять момент искрообразования. Данный параметр определяется режимом движения, который выбрал водитель. Также многое зависит от качества и сорта топлива.
4. Устройство способно накапливать энергию в бобине.

Как видите, деталь выполняет немало функций. Неудивительно, что без её нормальной работы невозможно функционирование двигателя.

Конструкция трамблера

Схема трамблера предполагает наличие таких элементов, как:

• прерыватель тока с низким напряжением;
• распределитель тока с высоким напряжением;
• центробежный регулятор опережения зажигания;
• вакуумный регулятор опережения зажигания.

Схема трамблера построена для того, чтобы в определенный момент прерыватель размыкал первичную цепь зажигания, в результате чего создается ток высокого напряжения во вторичной обмотке катушки зажигания. Через распределитель, этот ток передается на свечи в определенных цилиндрах. Регуляторы автоматически корректируют момент опережения зажигания, который зависит от текущего режима работы мотора.

Устройство трамблера

Прерыватель трамблера является электромеханической деталью и состоит из следующих частей:

• вал;
• подвижная контактная пластина;
• подвижная контактная пластина;
• конденсатор;
• корпус.

Вал прерывателя состоит из двух основных частей. На одной из них в зависимости от типа прерывателя устанавливаются кулачки, по числу равные количеству цилиндров в двигателе. Такое устройство трамблера не является слишком надежным, поскольку большое количество контактов, а также наличие подвижных частей приводят к регулярным проблемам с данным узлом.

Устройство трамблера, а также его применение в целом, являются устаревшими с точки зрения современного электрооборудования, однако в нашей стране карбюраторных двигателей все еще очень много, поэтому проблема работоспособности данного узла на данный момент актуальна.

Что касается того, где находится трамблер в автомобиле, то чаще всего его можно найти под капотом рядом с двигателем, возле ГБЦ или на ней. Хотя точная локализация узла зависит исключительно от модели машины.

Принцип работы трамблера

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

УЗСК
Такое понятие, как УЗСК, характеризует время, когда контакты прерывателя замкнуты. По сути дела – это опосредованная характеристика накопления в катушке энергии после окончания формирования искры. УЗСК прямо отражается на количестве энергии, идущей на искрообразование и, соответственно, на работе двигателя.

В тех случаях, когда между контактами расстояние маленькое, катушка не накопит необходимой энергии и энергия искры окажется мала, что приведет к перебоям в работе мотора. Большой зазор также приводит к перебоям, так как время разрыва контактов уменьшается, и катушка не успевает полностью разрядиться.

У каждой системы зажигания существует свой оптимальный УЗСК, для обеспечения которого, при необходимости, надо проверить и отрегулировать трамблер.

УОЗ
Это понятие затрагивает момент воспламенения ТВС. Дело в том, что ее сгорание происходит не мгновенно, и зачастую, для обеспечения оптимальных условий такого процесса, оно должно начинаться раньше, чем поршень займет положение ВМТ. УОЗ и характеризует время, на величину которого появление искры опережает появление поршня в положении ВМТ.

Оно постоянно меняется, и его величина полностью зависит от работы мотора в конкретных условиях, т.е. от нагрузки, скорости авто, качества и типа используемого топлива. Для обеспечения оптимального сгорания ТВС, трамблер содержит центробежный регулятор, а также связан с вакуумным регулятором.

ВАКУУМНЫЙ РЕГУЛЯТОР

Именно это устройство способно изменять при необходимости УОЗ. Как только меняется нагрузка мотора, соответствующие коррективы вносятся в работу детали устройства трамблера.

Важно!Нагрузка определяется при помощи дроссельной заслонки.

Вакуумный регулятор трамблера представляет собой замкнутую полость. Для обеспечения лучших эксплуатационных качеств конструкция разделяется диафрагмой. Одна полость идёт напрямую к карбюратору.

Когда происходит разряжение — начинает двигаться диафрагма. Как результат давление оказывается на подвижной диск и кулачок прерывателя. Время срабатывания последнего корректируется в зависимости от текущей ситуации.

Внимание!Трамблер меняет момент искрообразования, тем самым влияет на эксплуатационные характеристики мотора.

ОКТАН-КОРРЕКТОР

Это очень важный элемент в устройстве трамблера. Без него вся система не могла бы нормально функционировать. Агрегат меняет УОЗ в зависимости от топлива, которое используется в данный момент.

По своей конструкции данный элемент трамблера напоминает две пластинки со стрелкой. Такая же стрелка устанавливается на двигатель. На ней есть специальные чёрточки, посредством которых корректируется угол зажигания. Без этой детали практически невозможно обойтись, когда заправляются разные сорта бензина.

Бесконтактные системы

Технологии не стоят на месте. Каждый год автомобильный мир сотрясают новые инновации. Именно такой в своё время стала инновация, дополнившая конструкцию трамблера коммутаторами.

Внимание!В коммутаторах сигнал подаётся на управляющий электронный модуль, а не на катушку.

Второе название бесконтактных систем в устройстве трамблера — датчики Холла. Простая конструкция этих устройств обеспечивает бесперебойную подачу сигнала. Сами датчики работает за счёт изменения в магнитном поле.

Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

1. автомобиль периодически дергается при движении;
2. нестабильная работа мотора на холостом ходу;
3. мотор совсем не заводится;
4. слышен стук пальцев поршней в процессе набора скорости;
5. снизилась динамика набора скорости;
6. увеличился расход топлива.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

1. прогорание бегунка;
2. окисление или замыкание контактов под крышкой;
3. пробой крышки трамблера;
4. поломка одного из датчиков;
5. проблемы с подшипником вала и другие неполадки.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Устройство и принцип работы прерывателя распределителя или трамблера — видео

Зажигательная физика — опережение, трамблер и УОЗ

Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество древних машинок, незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.

На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗКонтактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблереЦентробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.

Последовательность операций для москвичевского мотора должна быть следующая.

• Ослабляем крепление трамблера.
• Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
• Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
• Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
• Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
• Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
• Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
• Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Если есть вопросы — задавайте!
