Сапун — важный элемент двигателя внутреннего сгорания (ДВС) и коробки передач (КПП), который поддерживает оптимальные условия работы этих систем. В статье рассмотрим, что такое сапун, его функционирование и возможные неисправности. Понимание работы этого клапана поможет лучше заботиться о автомобиле и предотвратить проблемы, связанные с избыточным давлением или утечками масла.
Для чего в автомобиле сапун
Давление в картере любого механизма может возникать по множеству причин, и в большинстве случаев это считается нормальным явлением. Важно лишь, чтобы его уровень оставался в пределах допустимых значений. Если давление превышает установленный предел, это может привести к проблемам с уплотнениями, прокладками и сальниками. В таких ситуациях необходимо незамедлительно принимать меры.
Этим вопросом занимается сапун – специальный клапан или калиброванный канал, который обеспечивает связь с атмосферой. В качестве атмосферы могут использоваться и другие полости агрегатов, например, впускной коллектор в двигателе. Такой метод сброса давления является более экологически чистым, так как углеводороды не выбрасываются в атмосферу.
Наличие клапана позволяет более точно контролировать уровень давления, причем в обоих направлениях. Иногда вместо избыточного давления может возникать разрежение, что также не является благоприятным состоянием.
Сапун в двигателе внутреннего сгорания и коробке передач играет ключевую роль в поддержании их нормальной работы. Эксперты отмечают, что основная функция сапуна заключается в обеспечении вентиляции закрытых систем. При работе двигателя и трансмиссии возникают изменения давления, которые могут привести к образованию избыточного давления или вакуума. Сапун позволяет избежать этих проблем, обеспечивая выход избыточных газов и предотвращая накопление влаги и загрязнений.
Кроме того, правильная работа сапуна способствует увеличению срока службы масла, так как предотвращает его окисление и загрязнение. Специалисты подчеркивают, что игнорирование состояния сапуна может привести к серьезным поломкам, таким как повреждение сальников или даже выход из строя всего агрегата. Поэтому регулярная проверка и замена сапуна являются важными аспектами технического обслуживания автомобиля.
Принцип работы клапана
Клапан в системе вентиляции картера двигателя является ключевым элементом, хотя он также может встречаться в других устройствах. Ранее многие двигатели обходились без него, и трубка сапуна просто соединялась с впускной магистралью или даже выводилась в атмосферу.
Системы открытого типа имели множество недостатков, и с введением строгих экологических стандартов они стали совершенно неприемлемыми.
Клапан вентиляции картера двигателя выполняет несколько функций в различных режимах работы. Его работа зависит от уровня разрежения во впускном коллекторе, который, в свою очередь, изменяется в зависимости от нагрузки на двигатель.
Современные системы могут использовать электронное управление клапаном, применяя релейные или широтно-импульсные методы для регулирования его открытия. Однако основные принципы остаются неизменными:
- Когда двигатель не работает, клапан закрыт, так как вентиляция не требуется;
- На холостом ходу разрежение значительно, и объем картерных газов должен быть минимальным, поэтому клапан открывается лишь немного;
- При увеличении нагрузки возрастает количество газов, проникающих через поршневые кольца, и избыточное давление должно быть устранено, что приводит к полному открытию клапана;
- Если в коллекторе возникает обратная вспышка топлива, клапан немедленно закрывается, чтобы предотвратить попадание пламени в картер.
Также существует прямая связь сапуна с воздуховодом, но она имеет небольшое сечение и расположена до дроссельной заслонки, что делает разрежение в этом участке практически отсутствующим.
Читайте также:
| Компонент | Назначение сапуна | Последствия отсутствия/неисправности сапуна |
|---|---|---|
| Двигатель внутреннего сгорания (ДВС) | 1. Выравнивание давления: Сброс избыточного давления картерных газов, образующихся при работе двигателя (прорыв газов из камеры сгорания). 2. Вентиляция картера: Удаление влаги и продуктов сгорания, предотвращение образования конденсата и коррозии. 3. Предотвращение утечек: Поддержание оптимального давления в картере, что снижает нагрузку на сальники и прокладки, предотвращая утечки масла. |
1. Повышенное давление в картере: Выдавливание сальников и прокладок, утечки масла, снижение уровня масла. 2. Накопление влаги и кислот: Коррозия внутренних деталей двигателя, ухудшение свойств моторного масла, образование шлама. 3. Снижение мощности: Избыточное давление может создавать сопротивление движению поршней. 4. Загрязнение воздуха: Выброс картерных газов в атмосферу без фильтрации (в старых системах). |
| Коробка переключения передач (КПП) | 1. Выравнивание давления: Сброс избыточного давления, возникающего при нагреве трансмиссионного масла и расширении воздуха внутри корпуса. 2. Вентиляция: Предотвращение образования вакуума при остывании масла, что может привести к засасыванию грязи и влаги через сальники. 3. Предотвращение утечек: Поддержание оптимального давления, снижающего нагрузку на сальники валов и прокладки, предотвращая утечки трансмиссионной жидкости. |
1. Повышенное давление: Выдавливание сальников и прокладок, утечки трансмиссионной жидкости, снижение уровня жидкости. 2. Образование вакуума: Засасывание пыли, грязи и влаги через сальники, что приводит к загрязнению трансмиссионной жидкости и ускоренному износу деталей. 3. Перегрев: Нарушение циркуляции воздуха может способствовать перегреву трансмиссионной жидкости. 4. Повреждение корпуса: В редких случаях, при значительном перепаде давления, возможно повреждение корпуса КПП. |
Интересные факты
Вот несколько интересных фактов о сапуне в двигателях внутреннего сгорания (ДВС) и коробках передач (КПП):
-
Регулирование давления: Сапун служит для регулирования давления внутри системы. В процессе работы двигателя или коробки передач происходит нагревание масла, что приводит к его расширению. Сапун позволяет избыточному давлению выходить наружу, предотвращая повреждение уплотнений и герметичности системы.
-
Защита от загрязнений: Сапун не только выводит избыточное давление, но и защищает внутренние компоненты от загрязнений. Он часто оснащен фильтром, который задерживает пыль и другие частицы, предотвращая их попадание в систему и тем самым увеличивая срок службы масла и деталей.
-
Устойчивость к перепадам температуры: Сапуны разработаны так, чтобы выдерживать значительные перепады температур и давления. Это особенно важно в условиях высоких нагрузок, когда двигатель или КПП работают на пределе своих возможностей. Правильная работа сапуна способствует стабильной работе системы и предотвращает ее выход из строя.

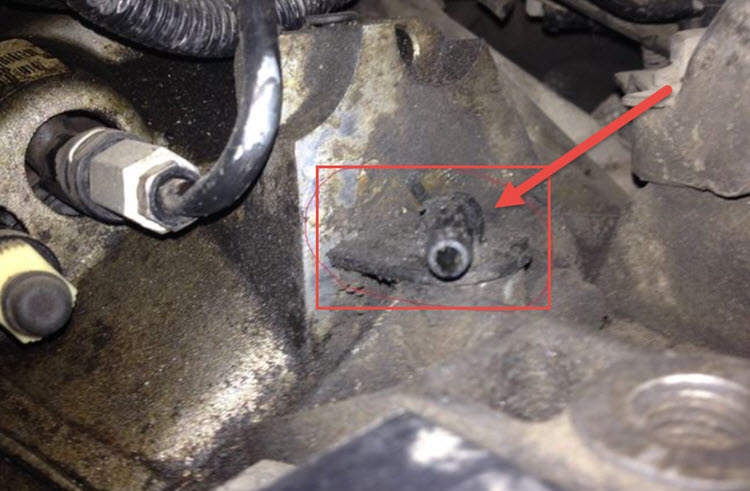

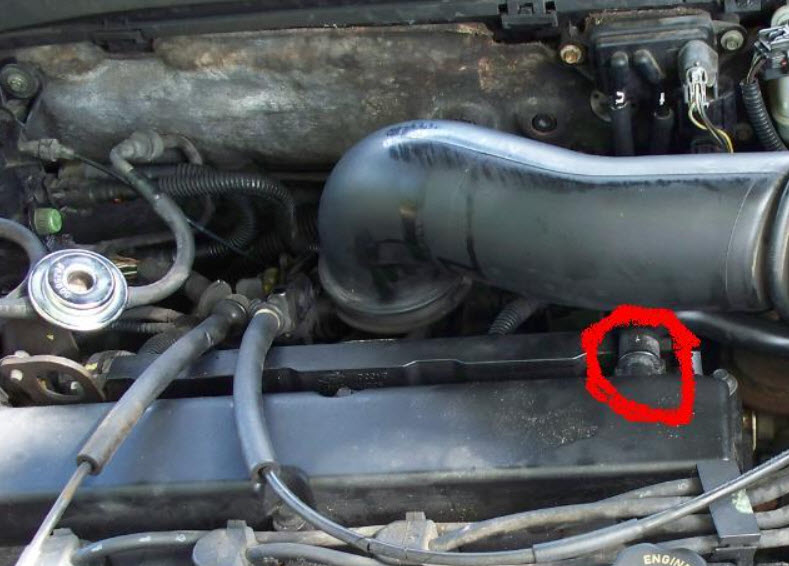

Сапун в двигателе
Роль сапуна в двигателе играет ключевую роль в компенсации утечек газов вдоль стенок цилиндров. В этом месте всегда присутствует тепловой зазор, который уплотняется кольцами. Однако эти кольца не обеспечивают полной герметичности, и в канавках поршня, а также в замке разрезного кольца остаются небольшие зазоры. В результате часть газов неизбежно прорывается, что делает сапун необходимым элементом.
Отсутствие сапуна особенно заметно на изношенных двигателях, где утечки газов становятся значительными, и система не справляется с нагрузкой. В таких случаях мотор начинает пропускать масло через сальники и соединения, выдавливая уплотнения.
Некоторые водители, игнорируя необходимость ремонта, выводят вентиляцию картеров наружу без клапана, тем самым фактически открывая картер для атмосферы. Это не только не решает проблему масляного запотевания, но и приводит к значительному выбросу вредных веществ в окружающую среду.
Канал сапуна всегда должен быть оборудован сложным маслоотделителем, иначе расход масла в системе смазки может стать критически высоким. Кроме того, горение масла в цилиндрах приводит к образованию вредных отложений, которые негативно сказываются на работе двигателя.

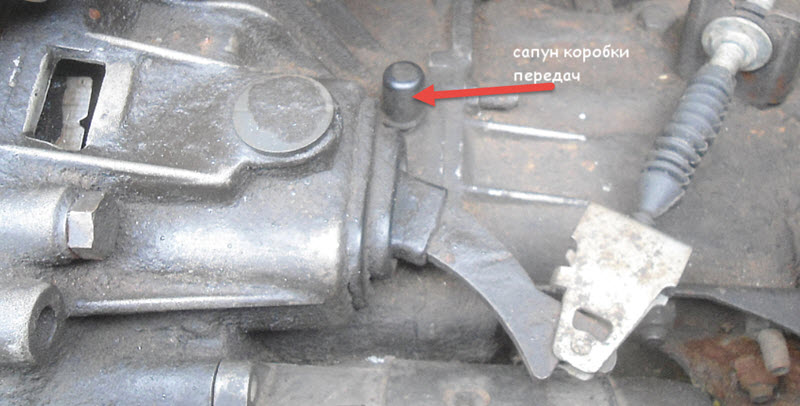

Сапун в КПП
В трансмиссии ситуация более упрощенная, так как здесь отсутствует давление от поршневой группы. Тем не менее, температурные колебания все же имеют место, поэтому герметизация картера нецелесообразна. Устанавливается сапун, представляющий собой простой клапан с пружинной тарелкой или шариком.
Когда давление в картере увеличивается и превышает установленный предел, клапан преодолевает сопротивление пружины и выпускает часть воздуха наружу. Для соблюдения экологических норм можно создать отдельное пространство с отделением масла и мембранной диафрагмой. Однако основное разделение масла и газа происходит в лабиринтном устройстве, где масло отделяется от воздуха и стекает в свою ванну.
-
Читайте также:

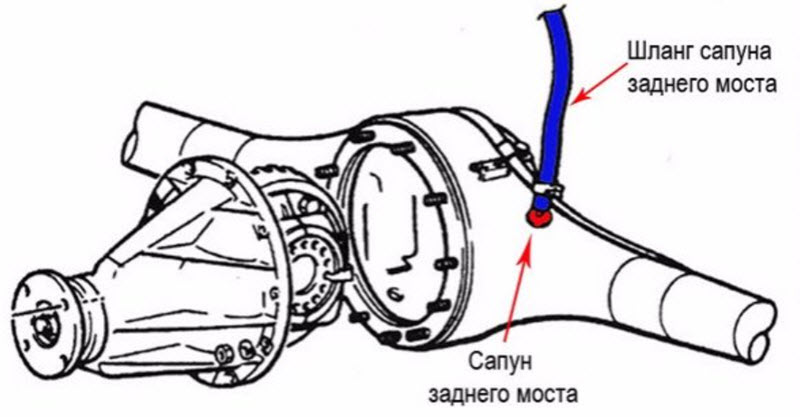

Мостовой клапан
Клапаны в мостовых редукторах функционируют аналогично тем, что используются в трансмиссиях. В этих системах устанавливаются сапуны с предварительным натяжением пружины. Однако это решение не всегда оказывается оптимальным. В условиях внедорожного использования мосты могут часто подвергаться воздействию воды, что приводит к их резкому охлаждению. В результате клапан сапуна моментально закрывается, так как он предназначен лишь для сброса избыточного давления, что создает разрежение внутри полости.
Сальники редуктора с обратным перепадом не способны справиться с такой ситуацией, и через них в мост может попасть загрязненная вода с абразивными частицами. Это приведет к порче масла, а затем и к повреждению подшипников, валов и шестерен.
Поэтому в некоторых случаях клапан мостового сапуна удаляется, а его каналы соединяются с гибкими шлангами, которые выводятся в высокие точки кузова. Эти шланги оснащаются фильтрами и мембранными бачками, что позволяет поддерживать нормальное давление и одновременно предотвращает попадание грязи в картеры.
Почему подтекает масло из сапуна
Масло может проходить через сапун по двум основным причинам. Первая из них связана с сильным износом цилиндров в двигателе, когда система вентиляции уже не справляется с отделением значительного объема масляного тумана.
Вторая причина кроется в неисправностях клапана. При увеличении давления активизируется работа малой ветви вентиляции, что приводит к попаданию масла в впускной трубопровод и дроссельный узел. Подобная ситуация может возникнуть даже при исправном клапане, если каналы забиваются отложениями.
Что касается трансмиссии, выбросы масла происходят при использовании некачественного или загрязненного масла. Сапуны не способны эффективно работать с образующейся пеной, что приводит к её прохождению через систему. В это время также могут потеть сальники и прокладки, в результате чего агрегаты снаружи покрываются масляной пленкой. В таких случаях необходимо заменить масло, сальники и прокладки, а также промыть картер.
Рекомендации по обслуживанию сапуна
Сапун, или вентиляционный клапан, является важным элементом как в двигателе внутреннего сгорания (ДВС), так и в коробке передач (КПП). Он выполняет несколько ключевых функций, которые напрямую влияют на эффективность работы этих систем. Для обеспечения их надежной работы необходимо следить за состоянием сапуна и проводить его регулярное обслуживание.
Во-первых, сапун служит для вентиляции картерных газов. В процессе работы ДВС и КПП в картере образуется избыточное давление, вызванное теплом и движением масла. Если это давление не будет сбрасываться, оно может привести к утечкам масла, повреждению уплотнений и даже к серьезным поломкам. Сапун позволяет избежать этих проблем, обеспечивая выход избыточного давления и предотвращая накопление вредных газов внутри системы.
-
Читайте также:
Во-вторых, сапун предотвращает попадание загрязнений и влаги в картер. Он оснащен фильтром, который задерживает частицы пыли и грязи, а также предотвращает конденсацию влаги внутри системы. Это особенно важно для поддержания чистоты масла и продления срока службы как ДВС, так и КПП. Загрязненное масло может привести к быстрому износу деталей и снижению общей производительности агрегатов.
В-третьих, регулярное обслуживание сапуна способствует поддержанию оптимального уровня масла. Если сапун забит или поврежден, это может привести к неправильному уровню масла, что, в свою очередь, может вызвать перегрев и другие проблемы. Поэтому важно периодически проверять состояние сапуна и при необходимости очищать или заменять его.
Рекомендуется проверять сапун при каждом техническом обслуживании автомобиля. Если вы заметили утечки масла или изменения в работе двигателя, стоит обратить особое внимание на состояние вентиляционного клапана. Также стоит учитывать, что сапун может забиваться при использовании некачественного масла или при частых поездках в условиях повышенной запыленности.
В заключение, сапун играет критически важную роль в обеспечении надежной работы ДВС и КПП. Его регулярное обслуживание и проверка состояния помогут избежать серьезных поломок и продлить срок службы автомобиля. Не забывайте о важности этого элемента и следите за его состоянием, чтобы обеспечить бесперебойную работу вашего транспортного средства.
Вопрос-ответ
Зачем нужен сапун на КПП?
Сапун устанавливают не только на двигатель, но и в других механизмах автомобиля: коробка передач. Здесь сапун обеспечивает плавную работу и защиту от излишне интенсивного износа шестерен на вторичном валу. В машинах с полным или задним приводом сапун устанавливают в заднем мосту.
Нужны ли коробкам передач сапуны?
При работе во влажной среде рекомендуется использовать осушающие дыхательные аппараты.
Для чего нужен сапун в ДВС?
Сапун двигателя – это клапан, предназначенный для сброса лишнего давления, которое образуется при работе силового агрегата.
Что будет с двигателем, если забит сапун?
Забит воздушный фильтр. Когда из-за забившегося воздушного фильтра возникает сильное сопротивление на впуске, турбина начинает тянуть картерные газы вместе с маслом через сапун. В итоге: турбина в масле, поршни и клапаны в масляном нагаре, растет масложор, мотор в итоге умирает.
Советы
СОВЕТ №1
Изучите принцип работы сапуна. Понимание его роли в системе двигателя и коробки передач поможет вам лучше заботиться о своем автомобиле и предотвращать возможные проблемы, связанные с избыточным давлением и утечками масла.
-
Читайте также:
СОВЕТ №2
Регулярно проверяйте состояние сапуна. Убедитесь, что он не забит и функционирует должным образом. Это поможет избежать накопления избыточного давления, что может привести к повреждению уплотнений и других компонентов.
СОВЕТ №3
При замене масла или обслуживании автомобиля не забывайте проверять сапун. Если он поврежден или изношен, замените его, чтобы обеспечить нормальную работу системы и продлить срок службы двигателя и трансмиссии.
СОВЕТ №4
Обращайте внимание на признаки неисправности, такие как утечки масла или необычные звуки из двигателя. Эти симптомы могут указывать на проблемы с сапуном, и их своевременное устранение поможет избежать более серьезных поломок.
