Устройство и принцип работы гидротрансформатора (бублика) АКПП: основные аспекты

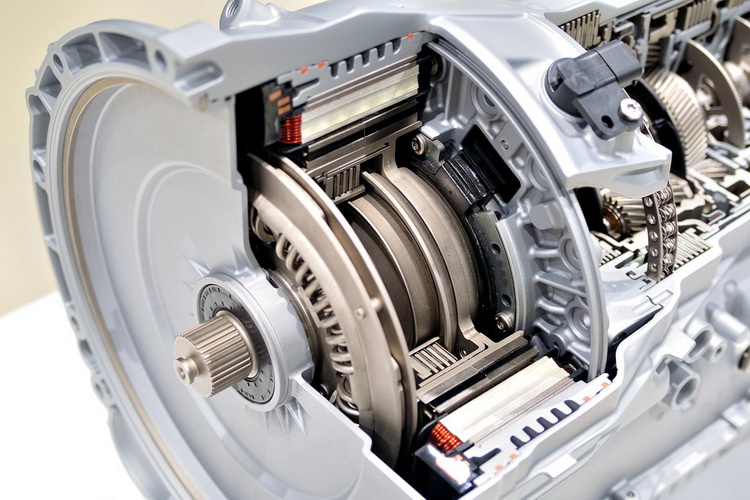

Гидротрансформатор, или «бублик», — ключевой элемент автоматической коробки передач (АКПП), обеспечивающий плавный переход мощности от двигателя к трансмиссии. Понимание его устройства и работы помогает лучше осознать функционирование автомобиля и своевременно выявлять неисправности, что экономит время и средства на ремонте. В статье рассмотрим конструкцию гидротрансформатора, его функциональные особенности, основные причины неисправностей и методы их устранения.

Зачем нужен гидротрансформатор (бублик) в АКПП

Гидравлический трансформатор представляет собой один из ключевых компонентов автомобиля, который обеспечивает взаимодействие между двигателем и трансмиссией, выполняя функции сцепления и ряд других задач.

Благодаря своему внешнему виду, напоминающему хлебобулочное изделие, среди автомехаников он получил прозвище «бублик».

Основные функции гидротрансформатора:

• передача крутящего момента с его двукратным преобразованием для увеличения;
• частичное выполнение функции сцепления, аналогично механической коробке передач, при переключении передач бублик разрывает прямую связь между двигателем и трансмиссией;
• защита автоматической коробки передач при быстром наборе скорости и торможении двигателем;
• при смене передачи гидравлический трансформатор частично поглощает крутящий момент, что обеспечивает плавный переход между ступенями.

Гидротрансформатор, или «бублик

Гидромуфта и гидротрансформатор. Как работают гидродинамические передачи?

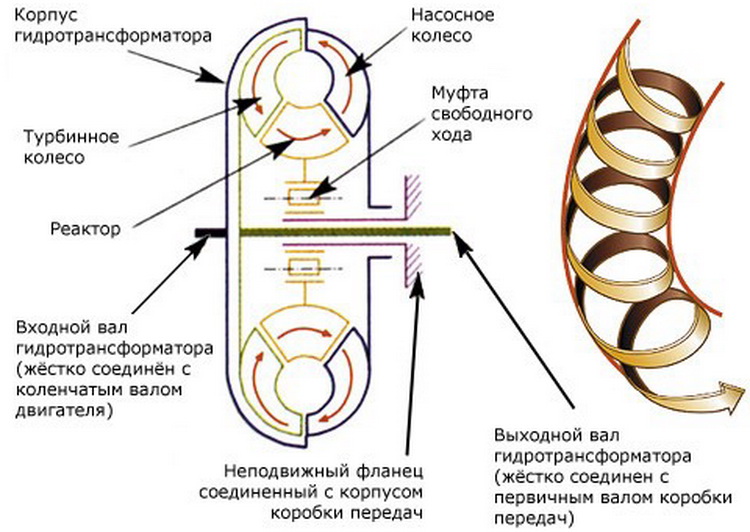

Устройство и принцип работы Бублика

Гидротрансформатор располагается между двигателем внутреннего сгорания и трансмиссией, являясь важной частью автоматической коробки передач, хотя физически он находится вне ее (крепится к картеру планетарной передачи).

Этот элемент, известный как «бублик», обеспечивает гидравлическое соединение между двигателем и трансмиссией благодаря давлению трансмиссионной жидкости, которая циркулирует внутри него (по принципу, схожему с работой ветряной мельницы).

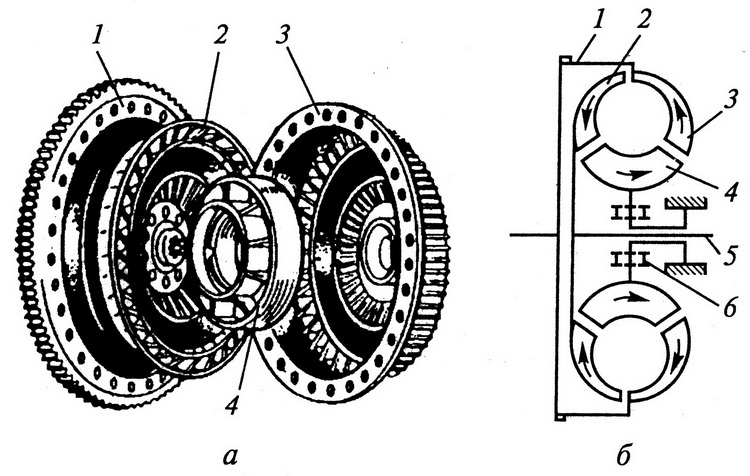

Структура бублика включает в себя:

• реактор (статор);
• кожух;
• центробежный насос (насосное колесо);
• обгонная муфта;
• центростремительная турбина (турбинное колесо);
• блокирующий механизм;
• муфта свободного хода.

С одной стороны бублик надежно фиксируется к коленчатому валу двигателя, а с другой – к валу коробки передач. Трансмиссионное масло подается внутрь бублика с помощью масляной помпы, которая поддерживает необходимое давление жидкости в системе.

Передача крутящего момента осуществляется благодаря движению потоков трансмиссионной жидкости и давлению, возникающему в результате их движения.

Устройство АКПП — Гидротрансформатор (Устройство)

Интересные факты

Вот несколько интересных фактов о гидротрансформаторе (или «бублике») в автоматических коробках передач (АКПП):

1. Принцип работы на основе жидкости: Гидротрансформатор использует жидкость для передачи крутящего момента от двигателя к трансмиссии. Он состоит из трех основных компонентов: насоса, турбины и статора. Когда двигатель вращает насос, он создает поток жидкости, который передает энергию на турбину, приводя в движение трансмиссию. Это позволяет плавно передавать мощность без прямого механического соединения.

2. Увеличение крутящего момента: Гидротрансформатор способен увеличивать крутящий момент на низких оборотах двигателя. Это достигается благодаря конструкции статора, который перенаправляет поток жидкости, создавая дополнительное усилие. Это особенно полезно при старте автомобиля и в условиях низкой скорости, что позволяет избежать пробуксовки колес.

3. Эффективность и экономия топлива: Современные гидротрансформаторы часто оснащены блокировкой, которая соединяет насос и турбину на высоких скоростях, минимизируя потери энергии и повышая топливную эффективность. Это позволяет автомобилям с АКПП достигать уровня экономии топлива, сопоставимого с механическими трансмиссиями, особенно на шоссе.

Режимы

При запуске двигателя внутреннего сгорания в гидротрансформатор подается рабочая жидкость с помощью специальной насосной установки, что приводит к увеличению давления. Центробежное колесо начинает вращаться, в то время как статор и центростремительная турбина остаются неподвижными.

Режимы работы гидротрансформатора:

1. Трансформация. При изменении положения селектора и увеличении подачи топливной смеси при нажатии на акселератор происходит рост оборотов насосного колеса благодаря движению коленвала. Увеличение потока трансмиссионной жидкости запускает вращение турбинного колеса. Вихревые потоки жидкости то направляются к неподвижному реакторному колесу, то возвращаются к турбинному, что способствует повышению его эффективности. Крутящий момент передается на ведущие колеса, и автомобиль начинает движение. В реакторе расположена обгонная муфта, которая при значительной разнице в скорости вращения насоса и турбины блокирует вращение статора, обеспечивая прямую передачу крутящего момента от двигателя к автоматической коробке передач. Специальные лопасти реакторного колеса увеличивают скорость потока от центростремительной турбины и возвращают его к центробежному насосу, что повышает крутящий момент. Если возникает сопротивление движению (например, при подъеме), статор останавливает вращение и увеличивает передачу крутящего момента на насосное колесо. При достижении определенных параметров (необходимой скорости и величины крутящего момента) происходит переключение ступени в автоматической коробке передач.

2. Гидромуфта. На определенной скорости происходит синхронизация вращения центробежного насоса и турбинного колеса, при этом потоки рабочей жидкости поступают на статор с обратной стороны, что позволяет движению осуществляться только в одном направлении. Устройство переходит в режим работы гидромуфты.

3. Блокировка. При достижении заданных параметров электроника блокирует гидравлический трансформатор с помощью фрикционного диска, обеспечивая прямую жесткую передачу крутящего момента без потерь мощности.

При переключении ступеней гидротрансформатор отключается для обеспечения плавности работы, а затем вновь активируется. Такой процесс исключает вероятность «проскальзывания», увеличивает ресурс гидротрансформатора, снижает потери мощности и уменьшает расход топлива.

Электронный блок управления обеспечивает мгновенное изменение режима работы гидротрансформатора, адаптируя его функционирование к изменяющимся условиям.

Неисправности гидротрансформатора

Автоматическая коробка передач с гидротрансформатором считается надежным устройством, однако иногда могут возникать неисправности как в планетарном механизме, так и в самом трансформаторе.

Признаки неисправности гидравлического трансформатора:

• легкое пробуксовывание при старте;
• вибрации и шумы во время движения;
• резкие толчки при переключении рычага селектора;
• механические звуки и стуки;
• ухудшение динамических характеристик;
• запах расплавленного пластика;
• двигатель глохнет при переключении передач;
• наличие металлической стружки на щупе;
• снижение уровня трансмиссионной жидкости;
• шуршание в области трансформатора, исчезающее при начале движения.

Основные неисправности гидротрансформатора:

1. Увеличенный износ подшипников. При работе автомобиля на холостом ходу может возникать характерный механический шум, который исчезает при увеличении скорости. Для устранения проблемы требуется замена изношенных деталей.
2. Вибрация, которая сначала проявляется при высокой скорости, а затем становится заметной при любых режимах движения. Это может быть вызвано ухудшением свойств рабочей жидкости и загрязнением масляного фильтра. Решение — замена старой трансмиссионной жидкости на качественную ATF и установка нового фильтра.
3. Снижение динамики автомобиля. Это происходит из-за значительного износа обгонной муфты, что приводит к прекращению работы статора трансформатора и невозможности увеличения крутящего момента. Для решения проблемы необходимо заменить поврежденную деталь.
4. Сильные металлические стуки и скрежет при движении. Причиной может быть разрушение лопастей насоса, турбины или статора. Устранение неисправности требует замены поврежденных компонентов или установки нового гидротрансформатора.
5. Запах расплавленного пластика возникает из-за перегрева устройства, что может быть вызвано низким уровнем рабочей жидкости или засорением системы охлаждения коробки. Для устранения последствий перегрева нужно заменить поврежденные пластиковые элементы, прочистить систему охлаждения и обновить трансмиссионную жидкость.
6. Металлическая стружка на щупе обычно указывает на высокий износ торцевой шайбы. Устранение проблемы требует установки новой детали и замены рабочей жидкости для удаления стружки.
7. Глохнет двигатель при смене режима работы АКПП или переключении селектора. Это может быть связано с сбоями в электронике, блокирующими работу трансформатора. Для решения проблемы необходима диагностика блока управления АКПП и, при необходимости, замена неисправных электронных компонентов.
8. Остановка автомобиля. Это происходит из-за отсутствия передачи крутящего момента от двигателя к АКПП из-за повреждения шлицов на центростремительной турбине. В редких случаях проблема может быть связана с сбоями в электронном управлении. Устранение неисправности возможно путем восстановления шлицов (если это возможно) или установки нового гидравлического трансформатора.
9. Снижение уровня рабочей жидкости. Это может быть вызвано нарушением герметичности корпуса (течи в области сальников и уплотнителей). Решение — устранение места протекания, замена поврежденных компонентов или установка нового трансформатора.

При появлении любого из перечисленных симптомов следует немедленно обратиться в сервисный центр для диагностики и ремонта узла или его замены. Своевременное вмешательство в работу гидротрансформатора поможет избежать серьезных поломок и значительно сократит расходы на ремонт АКПП.

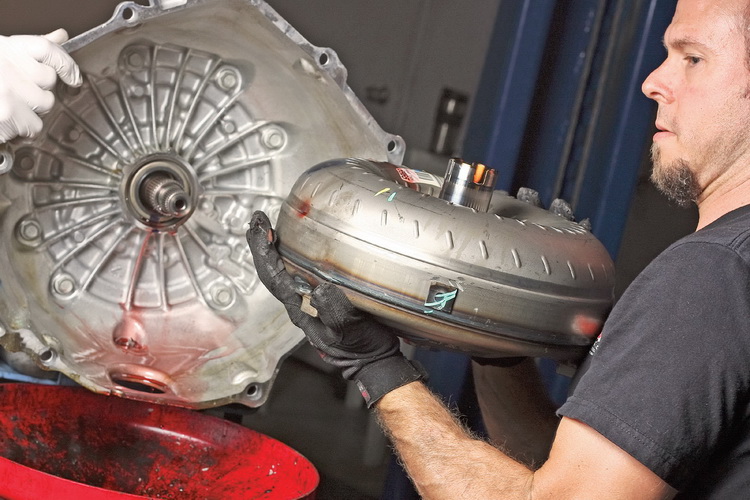

Самостоятельный ремонт трансформатора — это сложная задача из-за его цельности и герметичности. Для замены поврежденных деталей необходимо аккуратно разрезать корпус, а затем тщательно запаять его после завершения ремонта.

В некоторых случаях, если имеются серьезные и многочисленные повреждения различных элементов гидравлического трансформатора, может оказаться более экономически целесообразным установить новый агрегат, чем пытаться устранить неисправности в старом.

Устройство АКПП — Гидротрансформатор ( Блокировка, неисправности)

Как продлить жизнь гидромуфте Автоматической КПП

Соблюдение определенных рекомендаций поможет увеличить срок службы гидротрансформатора.

Вот основные советы для продления эксплуатационного срока бублика:

• В условиях низких температур рекомендуется прогревать автоматическую коробку передач (АКПП) в режиме холостого хода в течение 7-10 минут. Это позволит трансмиссионному маслу достичь рабочей температуры и улучшить его характеристики.
• При буксировке автомобиля или движении по скользким дорогам важно правильно выбирать режим работы, чтобы снизить риск проскальзывания бублика.
• Регулярно проверяйте уровень и состояние рабочей жидкости.
• Своевременно меняйте трансмиссионное масло, выбирая качественные жидкости, соответствующие типу вашей АКПП.
• Плавно переключайте передачи, делая паузы в 2-3 секунды.
• Меняйте масляный фильтр АКПП по мере необходимости.
• Заменяйте прокладки и сальники бублика, если пробег превышает 150000 километров или если вы ведете агрессивный стиль вождения с высокой нагрузкой на гидротрансформатор.

Несмотря на свою простоту и надежность, гидротрансформатор может подвергаться различным поломкам, которые имеют свои характерные признаки.

Чтобы продлить срок службы бублика, важно своевременно проводить диагностику и ремонт узла при появлении даже незначительных признаков неисправностей, а также следовать рекомендациям, которые могут значительно увеличить срок службы гидротрансформатора.

Сравнение гидротрансформатора с механической трансмиссией

Гидротрансформатор и механическая трансмиссия представляют собой два различных подхода к передаче мощности от двигателя к колесам автомобиля. Основное отличие между ними заключается в способе передачи крутящего момента и управлении трансмиссией.

Гидротрансформатор, или «бублик», использует жидкость для передачи мощности. Он состоит из трех основных компонентов: насоса, турбины и статора. Насос, соединенный с двигателем, создает поток трансмиссионной жидкости, которая вращает турбину, соединенную с трансмиссией. Это позволяет плавно передавать крутящий момент, что особенно важно при старте автомобиля и в условиях движения с переменной нагрузкой. В отличие от механической трансмиссии, где передача крутящего момента осуществляется через зубчатые передачи, гидротрансформатор обеспечивает бесступенчатую передачу, что позволяет избежать резких рывков и обеспечивает более комфортное вождение.

Механическая трансмиссия, с другой стороны, использует систему зубчатых передач для передачи мощности. Водитель вручную переключает передачи, что требует определенных навыков и внимания. Это позволяет более точно контролировать мощность и скорость автомобиля, однако требует от водителя большей концентрации и может быть менее комфортным в условиях городского движения. Механическая трансмиссия также более эффективна на высоких скоростях, так как минимизирует потери энергии, связанные с трением в жидкости.

Еще одним важным аспектом является эффективность работы. Гидротрансформатор может терять часть энергии на нагрев жидкости, что приводит к снижению общей эффективности трансмиссии. Механическая трансмиссия, благодаря прямой передаче крутящего момента, обычно демонстрирует более высокую эффективность, особенно на высоких скоростях. Однако современные автоматические трансмиссии с гидротрансформаторами все чаще оснащаются системами управления, которые минимизируют потери энергии и повышают общую эффективность.

В заключение, выбор между гидротрансформатором и механической трансмиссией зависит от предпочтений водителя и условий эксплуатации автомобиля. Гидротрансформатор обеспечивает более плавное и комфортное вождение, в то время как механическая трансмиссия предлагает большую контроль и эффективность. Оба типа трансмиссий имеют свои преимущества и недостатки, и их выбор должен основываться на индивидуальных потребностях и стилях вождения.

Вопрос-ответ

Что такое гидротрансформатор и какую роль он играет в автоматической коробке передач?

Гидротрансформатор, часто называемый «бубликом», является ключевым компонентом автоматической коробки передач (АКПП). Он служит для передачи крутящего момента от двигателя к трансмиссии, обеспечивая плавный старт и изменение скорости автомобиля. Гидротрансформатор использует жидкость для передачи энергии, что позволяет избежать резких переключений и обеспечивает более комфортное вождение.

Как работает гидротрансформатор при изменении скорости автомобиля?

При увеличении скорости автомобиля гидротрансформатор использует принцип центробежной силы и потока жидкости. Когда двигатель развивает высокие обороты, жидкость, движущаяся от насоса к турбине, создает давление, которое передает крутящий момент на трансмиссию. В результате этого происходит увеличение скорости автомобиля. При снижении скорости или остановке, гидротрансформатор автоматически переключается в режим, который позволяет двигателю работать на холостом ходу без остановки автомобиля.

Какие преимущества дает использование гидротрансформатора в автомобилях?

Гидротрансформатор обеспечивает несколько значительных преимуществ, включая плавное переключение передач, улучшенную экономию топлива и снижение износа трансмиссии. Он также позволяет двигателю работать на более оптимальных оборотах, что способствует повышению общей эффективности автомобиля. Благодаря этому, водители получают более комфортное и безопасное вождение, особенно в условиях городского трафика.

Советы

СОВЕТ №1

Изучите основные компоненты гидротрансформатора, такие как насос, турбина и статора. Понимание их функций поможет вам лучше разобраться в принципе работы устройства и его роли в автоматической коробке передач.

СОВЕТ №2

Регулярно проверяйте уровень и состояние трансмиссионной жидкости. Правильный уровень и чистота жидкости критически важны для эффективной работы гидротрансформатора и предотвращения его перегрева или повреждения.

СОВЕТ №3

Обратите внимание на признаки неисправностей, такие как пробуксовка при переключении передач, вибрации или шумы. Раннее выявление проблем может помочь избежать серьезных поломок и дорогостоящего ремонта.

СОВЕТ №4

При замене трансмиссионной жидкости или ремонте АКПП всегда обращайтесь к профессионалам. Неправильные действия могут привести к ухудшению работы гидротрансформатора и всей коробки передач.
