Топливный фильтр нива 21214 инжектор где находится?

Система питания топливом инжекторного двигателя ВАЗ-21214 на Лада 4х4, устройство, конструкция, принцип действия, схемы, наименования и каталожные номера деталей

Функциональное назначение системы питания топливом инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4, это обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Инжекторный двигатель ВАЗ-21214 оборудован электронной системой управления двигателем с распределенным впрыском топлива.

В состав системы питания топливом инжекторного двигателя ВАЗ-21214 входят элементы следующих систем:

Системы подачи топлива, включающей в себя:

— Топливный бак. — Электробензонасос. — Трубопроводы и шланги. — Топливную рампу с форсунками и регулятором давления топлива.

— Фильтр тонкой очистки топлива.

Системы воздухоподачи, состоящей из:

— Воздушного фильтра. — Воздухоподающего патрубка.

— Дроссельного узла.

Системы улавливания паров топлива, в которую входят:

— Адсорбер.
— Соединительные трубопроводы.

Схема системы питания топливом инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4

В системе распределенного впрыска топлива функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены. Форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается системой, состоящей из дроссельного узла и регулятора холостого хода.

Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива и системой зажигания электронный блок управления двигателем. Непрерывно контролирующий с помощью соответствующих датчиков:

Читайте также:

Где находится датчик коленвала на шевроле ланос?

— Нагрузку и тепловое состояние двигателя. — Скорость движения автомобиля.

— Оптимальность процесса сгорания в цилиндрах двигателя.

Особенности конструкции системы питания топливом инжекторного двигателя ВАЗ-21214-30 Евро-3 и ВАЗ-21214 Евро-2

В 2009 году на автомобили Лада 4х4 начали устанавливать несколько измененные системы питания, выпуска отработавших газов, улавливания паров топлива, удовлетворяющие требованиям норм токсичности Евро-3. Модернизированный двигатель получил обозначение ВАЗ-21214-30.

Система питания топливом инжекторного двигателя ВАЗ-21214-30 Евро-3 конструктивно аналогична системе питания двигателя ВАЗ-21214 Евро-2, но отличается измененной компоновкой некоторых элементов и модернизированными креплениями топливных шлангов.

Топливный бак системы питания топливом инжекторного двигателя ВАЗ-21214

Топливный бак состоит из двух стальных штампованных частей, сваренных между собой. Установлен в углублении пола под задним сиденьем. Бак прикреплен к кузову болтами и закрыт сверху металлической крышкой.

Наливная труба соединена с баком двумя бензостойкими резиновыми шлангами. Толстый шланг служит для заливки топлива. Тонкий — для отвода воздуха, вытесняемого из бака при его заправке топливом. Шланги закреплены хомутами. В пробку заливной горловины встроены впускной и выпускной клапаны. Они предотвращают деформацию бака при изменении давления внутри него.

В верхней части топливного бака установлен электрический топливный насос, объединенный с датчиком уровня топлива. Из насоса топливо подается в топливный фильтр, установленный в моторном отсеке. И оттуда поступает в топливную рампу двигателя, закрепленную на впускной трубе двигателя. Из топливной рампы топливо впрыскивается форсунками во впускную трубу. Излишки топлива через регулятор давления топлива, установленный на заднем конце топливной рампы, сливаются в топливный бак.

Топливный модуль

Установлен в топливном баке. Включает в себя электрический топливный насос и датчик указателя уровня топлива. Для грубой очистки топлива на входе модуля имеется сетчатый фильтр, защищающий подшипниковые узлы и коллектор насоса от абразивных частиц, содержащихся в топливе. Для доступа к топливному модулю под подушкой заднего сиденья необходимо снять крышку отсека топливного бака. Уровень топлива в баке определяется с помощью датчика указателя уровня топлива, закрепленного на топливном модуле.

Топливный насос системы питания топливом инжекторного двигателя ВАЗ-21214

Погружной, с электроприводом, двухступенчатый, роторного типа. Насос обеспечивает подачу топлива и установлен в топливном модуле. Это снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения. Насос включается с помощью реле по команде контроллера системы управления двигателем (при включенном зажигании).

Читайте также:

Что такое дпзд на автомобиле?

От топливного насоса по шлангам и трубопроводам топливо подается под давлением более 284 кПа через топливный фильтр, расположенный под днищем автомобиля, к топливной рампе. Топливо, проходя через насос во время его работы, смазывает и охлаждает его.

Топливный фильтр тонкой очистки системы питания топливом инжекторного двигателя ВАЗ-21214

Встроен в подающую магистраль между электробензонасосом и топливной рампой и установлен в моторном отсеке на левом переднем брызговике под запасным колесом. Фильтр не разборный, со стальным корпусом и бумажным фильтрующим элементом. На корпус фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа форсунок

Представляет собой полую планку с установленными на ней форсунками и регулятором давления топлива. Рампа форсунок закреплена на впускной трубе двумя винтами. На заднем конце рампы находится клапан для контроля давления топлива, закрытый резьбовой пробкой, и регулятор давления.

Последний изменяет давление в топливной рампе в пределах от 3,0 до 3,2 бар (3,0-3,2 кгс/см2) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками. Топливо под давлением подается во внутреннюю полость рампы, а оттуда через форсунки во впускную трубу.

Топливная электромагнитная форсунка

Форсунка представляет собой электромеханический клапан, в котором игла запорного клапана прижата к седлу пружиной. На выходе форсунки выполнен распылитель, через который топливо впрыскивается во впускные каналы. Управляет работой форсунок контроллер.

При подаче электрического импульса от блока управления на обмотку электромагнита игла поднимается и открывает отверстие распылителя. Через которое топливо подается во впускную трубу двигателя. Количество топлива, впрыскиваемое форсункой, зависит от длительности электрическою импульса.

Форсунки уплотняются в рампе и впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами. При обрыве или замыкании обмотки форсунку следует заменить. Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО.

Регулятор давления топлива

Установлен на топливной рампе и предназначен для поддержания постоянного перепада давления между давлением воздуха во впускной трубе и давлением топлива в рампе. Регулятор состоит из клапана с диафрагмой, поджатого пружиной к седлу в корпусе регулятора. На работающем двигателе регулятор поддерживает давление в рампе форсунок в пределах 284-325 кПа.

Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры, топливную и воздушную. Воздушная соединена вакуумным шлангом с ресивером, а топливная — непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму и открыть клапан.

Читайте также:

Замена салонного фильтра пассат б5

С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, перепуская некоторое количество топлива через сливной трубопровод обратно в бак. При нажатии на педаль газа, дроссельный узел открывает заслонку. Разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан и давление топлива возрастает.

Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан. Давление топлива снижается. Перепад давлений, задаваемый жесткостью пружины и размерами отверстия клапана, регулировке не подлежит. Регулятор давления не разборный, при выходе из строя его заменяют.

Воздушный фильтр системы питания топливом инжекторного двигателя ВАЗ-21214

Воздух подводится к дроссельному узлу двигателя через воздухозаборник, воздушный фильтр и гофрированный резиновый рукав. Воздушный фильтр установлен в правой части моторного отсека на трех резиновых опорах. Фильтрующий элемент бумажный, плоский, с большой площадью фильтрующей поверхности. Фильтр соединен с дроссельным узлом воздухоподводящим патрубком. Между патрубком и фильтром установлен датчик массового расхода воздуха.

Дроссельный узел

Закреплен на впускном коллекторе. Представляет собой корпус дроссельной заслонки (с выполненными в нем каналами), на котором установлен блок управления дроссельной заслонкой. В данной конструкции отсутствует механическая связь педали «газа» и дроссельной заслонки. Заслонка открывается на требуемый угол по сигналу контроллера, который в свою очередь получает входной сигнал от датчика положения педали «газа».

Дроссельный узел дозирует количество воздуха, поступающего во впускную трубу. В проточной части дроссельного патрубка (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения. Необходимые для работы системы вентиляции картера и адсорбера системы улавливания паров бензина.

Регулятор холостого хода

Регулирует частоту вращения коленчатого вала на режиме холостого хода. Управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам контроллера.

Когда игла регулятора полностью выдвинута (что соответствует 0 шагов), клапан полностью перекрывает проход воздуха. Когда игла задвигается, то обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.

Где стоит и как делается замена топливного фильтра на Нива Шевроле

Топливная система Нивы Шевроле нуждается в систематическом обслуживании. Если этого не делать, водителя ждут неприятные сюрпризы: двигатель начинает работать рывками, после запуска в нём слышен какой-то шум, а расход топлива увеличивается в разы. Всё это признаки засорившегося топливного фильтра, нуждающегося в замене. О том, как заменить его своими руками мы и расскажем в этой статье.

Читайте также:

Можно ли буксировать на роботе другую машину?

Где стоит и зачем нужен топливный фильтр

До рестайлинга он располагался под капотом, после 2009 года — рядом с задним колесом

Назначение этого элемента понятно из его названия: он должен очищать топливо, которое подаётся в двигатель из бака по топливной магистрали. В любом, даже самом качественном топливе, присутствуют инородные частицы, вода и другие вещества. Всё это остаётся в фильтре тонкой очистки, который на Ниве Шевроле, выпущенной до 2009 года располагался под капотом, а на новых автомобилях, прошедших рестайлинг, этот фильтр находится под днищем, у правого заднего колеса, под защитным кожухом. В данной статье будет рассмотрена замена фильтра на новых машинах.

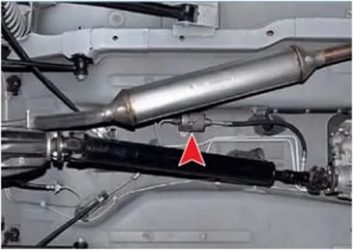

Стрелкой показан пластиковый кожух на днище машины, за которым и располагается фильтр тонкой очистки топлива

Какой расходник выбрать

Можно установить оригинальный фильтр тонкой очистки. (его номер в GM OEM — 21231117010). Однако многие автовладельцы предпочитают ставить импортные фильтры, например, Bosch 0450905273 или Hummel WK512. Такие фильтры стоят дороже оригинальных, но и служить будут дольше.

Инструменты и расходные материалы для замены

Новый фильтр тонкой очистки топлива.
Комплект рожковых ключей.
Комплект торцовых головок с воротком.
Отвёртка крестовая (средних размеров).

Последовательность действий

Автомобиль устанавливается на смотровую яму.
Открывается салон, правое заднее сиденье поднимается в вертикальное положение. Под ним находится слой звукоизоляционного материала. Он отгибается в сторону.
Заднее сидение поднято, шумоизоляция убрана, доступ к крышке есть
Открывается доступ к квадратной крышке топливного насоса, которая крепится к полу четырьмя саморезами. Эти саморезы откручиваются с помощью крестовой отвёртки.
Крышка крепится на 4 саморезах, которые выкручиваются крестовой отвёрткой
К насосу крепится колодка с проводами, которая удерживается металлическим фиксатором. Фиксатор поднимается, колодка отсоединяется.
Колодка с проводами отсоединяется вручную, достаточно приподнять фиксатор
После этого автомобиль заводится, и работает на холостом ходу до тех пор, пока двигатель самостоятельно не заглохнет. После этого стартер проворачивается ещё 3–4 раза, в результате чего давление топлива в системе сбрасывается.
У правого заднего колеса, под днищем автомобиля, откручиваются 2 гайки и 1 болт, на которых держится пластиковый кожух. Делается это с помощью торцовой головки на 10. Кожух снимается, открывается доступ к фильтру тонкой очистки.
Делать это удобно торцовой головкой на 10
На концах фильтра есть 2 пластиковых штуцера. Они сжимаются пальцами и снимаются с трубок.
Эти штуцеры достаточно просто сжать пальцами
Ключом на 10 ослабляется болт на крепёжной скобе, удерживающей фильтр, и он аккуратно извлекается со штатного места.
Для его извлечения следует ослабить болт на 10 на крепёжной скобе
На его место устанавливается новый фильтр, после чего производится обратная сборка всех узлов.

Важные моменты

Любые работы с топливной системой должны производиться либо на открытом воздухе, либо в хорошо проветриваемом помещении, вдали от источников огня.
Извлекать старый фильтр нужно аккуратно, так как в нём практически всегда остаётся бензин, который может попасть в глаза человеку, находящемуся в смотровой яме.
Устанавливать новый фильтр нужно по ходу движения топлива. Для этого на каждом фильтре имеется стрелка, показывающая направление движения бензина.
Сжимая пластиковые штуцеры при снятии их с фильтра, не следует прилагать больших усилий. Несмотря на кажущуюся прочность, они очень хрупкие.
В инструкции по эксплуатации автомобиля рекомендуется менять фильтр через каждые 30 тыс. км пробега. Но с учётом качества отечественных дорог и бензина сотрудники автосервисов рекомендуют менять фильтр через каждые 15 тыс. км.

Замена фильтра тонкой очистки — задача, которая вполне по силам тому, кто хоть раз держал в руках отвёртку и торцовый ключ. Самое главное — не забыть сбросить давление в топливной системе, иначе неприятностей не избежать. И разумеется, нельзя забывать о технике безопасности. Все работы должны производиться вдали от источников огня, а работать следует только в перчатках и защитных очках.

Замена топливного фильтра на других моделях автомобилей:

Лада Гранта
Лада Приора
ВАЗ 2114
Форд Фокус 2

Александр
Распечатать

Топливный фильтр Niva

Фильтр является важной составляющей топливной системы транспортного средства – от качества очистки поступаемого топлива напрямую зависит срок и ресурс эксплуатации силового агрегата и прилегающих к нему систем автомобиля.

Именно поэтому менять топливный фильтр необходимо своевременно, придерживаясь условий планового ТО и регламент автопроизводителя.

Как правильно, при замене старого фильтра водители выбирают варианты иностранного производства – оригинальный фильтр на Ниву обладает малым ресурсом и быстро забивается.

Наиболее популярные модели топливного фильтра для Нивы представлены на таблице ниже. Все детали соответствуют заявленным нормам официального производителя.

ПроизводительСтрана производстваАртикул деталиПримерная стоимость, руб.

Румыния	ASAM	30524	260
Румыния	ASAM	30543	275
Италия	STARLINE	SF PF7012	350
Италия	STARLINE	SF PF7043	370
Франция	PURFLUX	EP163	370

По регламенту автопроизводителя топливный фильтр на Ниве должен меняться каждые 30 000 км пробега. Тем не менее необходимость в замене детали может возникнуть намного раньше – если в автомобиль заливается некачественное горючее или машина эксплуатируется по пыльных или грунтовых дорогах, то фильтр нужно менять каждые 15 000 км.

Помните, от своевременности замены данного элемента зависит ресурс эксплуатации двигателя, забитый фильтр существенно ускоряет выработку комплектующих мотора.

Обратите внимание! Строго не рекомендуется устанавливать на автомобиль фильтра тонкой очистки, особенно при заправке транспортного средства низкооктановым топливом. Фильтр тонкой очистки не обеспечивает должного качества фильтрации, в результате чего в камеры внутреннего сгорания двигателя могут попасть мелкие абразивные элементы и стружка, которые снизят ресурс эксплуатации мотора. Подобный вид тюнинга не совместим с отечественным автопромом!

Где находится топливный фильтр на Ниве

Расположение топливного фильтра на автомобиле зависит от экологических характеристик его двигателя:

Если автомобиль функционирует по требованиям Евро-2, то искать элемент необходимо под левым переднем брызговиком, в районе отсека двигателя;
Если автомобиль функционирует по требованиям Евро-3, то деталь будет находиться под днищем кузова внутри специального углубления. Ориентиром для поиска послужит дополнительный глушитель выхлопной системы.

Независимо от месторасположения, процедура замены топливного фильтра осуществляется по идентичному алгоритму действий.

Как заменить топливный фильтр своими руками: пошаговая инструкция

Алгоритм замены топливного фильтра на Ниве выполняется по интуитивно понятному сценарию – все расходные комплектующие на отечественном автопроме легко можно заменить своими руками без сторонней помощи. Для обслуживания топливной системы потребуется комплект гаечных ключей, ветошь для протирки, а также канистра для слива остатков топлива. Чтобы заменить топливный фильтр необходимо:

В первую очередь обесточить электропитание транспортного средства – для этого необходимо откинуть минусовую клемму от аккумуляторной батареи;
Затем необходимо снять крепление кронштейна, который фиксирует опору запаски на автомобиле;
Далее с помощью гаечных ключей откручиваем штуцер топливного патрубка. Обратите внимание, что при демонтаже патрубка начнет сливаться бензин, который находится в топливо проводе – необходимо поставить бутылку или канистру для слива;
После демонтажа первого патрубка от фильтра производим извлечение и второго элемента. При этом требуется помнить, что на концах каждого патрубка находится уплотнительное резиновое кольцо, которое требуется заменить после замены фильтра – в противном случае бензин будет протекать;
Теперь с помощью ключа на «10» откручиваем фиксирующий хомут, который держит сам фильтр, после чего деталь можно заменить новой.
Процедура установки нового фильтра и сборка система осуществляется по данной инструкции в строго обратном порядке. В момент установки фильтра требуется проверить полярность детали – элемент должен быть установлен стрелкой, направленной на заднюю часть автомобиля. В противном случае фильтр не будет корректно работать и процедуру обслуживания придется повторить.

При этом требуется помнить, что замена топливного фильтра должна производиться только на непрогретом двигателе.

После замены топливного фильтра обязательно требуется проверить герметичность системы при запуске силового агрегата – на работающем моторе не должен происходить подсос воздуха через магистральные патрубки или места контакта фильтра со шлангами.

Где находится топливный фильтр нива 21214 инжектор

Ваз 2110Замена топливного фильтра ваз 21214 инжектор нива

Как часто менять топливный фильтр?- По регламенту замену нужно проводить каждые 30 тыс. км. пробега. Однако в случае если автомобиль эксплуатируется в пыльных условиях или используется некачественное топливо, то замену нужно производить чаще.

Где находится топливный фильтр?- Если фильтр под нормы токсичности Евро-2, то он установлен в моторном отсеке на левом переднем брызговике под запасным колесом. Если фильтр под нормы токсичности Евро-3, то он установлен под днищем автомобиля, в углублении, над дополнительным глушителем.

Работу проводим на непрогретом двигателе.

Имеёте ввиду, что топливо в системе питания (при включенном зажигании, а также некоторое время после) находится под давлением. Поэтому перед заменой топливного фильтра давление нужно сбросить. Если же зажигание автомобиля не включалось более 3-х часов, то давление в топливной системе как правило отсутствует. Проверить давление можно отвернув колпачок штуцера топливной рампы и нажав на стержень золотника. (см. тут)

Так же нужно иметь ввиду что фильтр расположен ниже уровня топливного бака и при его снятии топливо может вытекать из бака через отсоединенную от фильтра трубку. Поэтому нужно иметь ёмкость для сбора топлива.

Для сброса давления в системе снимаем облицовку левой передней боковины (см. тут) …

Разъединяем разъёмы соединения жгута проводов системы управления двигателем и заднего жгута проводов.Запускаем двигатель и даём ему поработать на холостом ходу пока не кончится топливо. Затем включаем стартер на 2-3 с. После этого давление в системе питания будет сброшено.

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Для снятия фильтра под днищем (Евро-3)

Для снятия фильтра под капотом (Евро-2)

Снимаем кронштейн опоры запасного колеса.

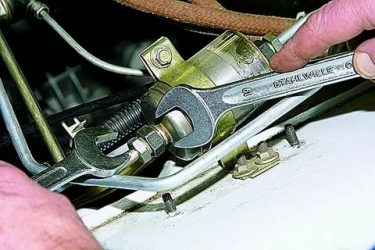

Удерживая ключом «на 19» фильтр, ключом «на 17» отворачиваем штуцер топливной трубки, постепенно стравливая бензин в подставленную емкость.

Отводим топливную трубку от фильтра. Аналогично отсоединяем штуцер второй трубки.

На каждой трубке надето резиновое уплотнительное кольцо, которое заменяем новым при повреждении.

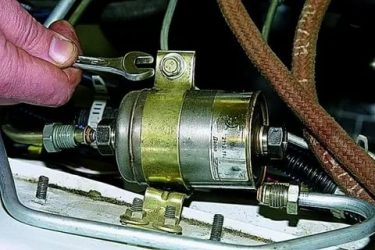

Ключом «на 10» ослабляем стягивающий болт хомута…

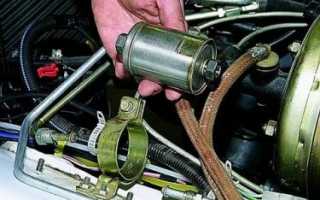

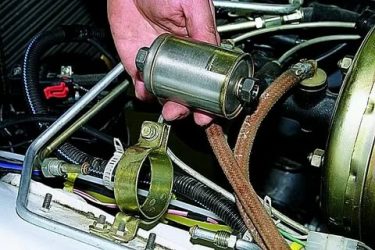

…и вынимаем топливный фильтр.

Устанавливаем фильтр в обратной последовательности.

Стрелка на новом топливном фильтре должна быть направлена к задней части автомобиля (по направлению движения топлива).

Смонтировав новый фильтр, соединяем колодку соединения жгута проводов системы управления двигателем и заднего жгута проводов.Проверяем герметичность соединений при работающем двигателе.
