Что такое дпзд на автомобиле?

Датчик положения дроссельной заслонки: что это, для чего, неисправности

Если обнаружилось, что мотор машины начал глохнуть, обороты плавают, стабильности в работе нет, то, может быть, причиной этого является выход из строя датчика положения дроссельной заслонки или сокращенно ДПДЗ. Он устанавливается рядом с двигателем.

Для чего нужен датчик положения ДЗ

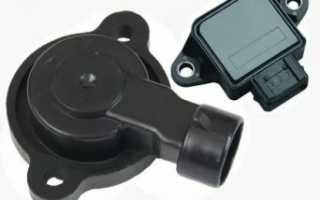

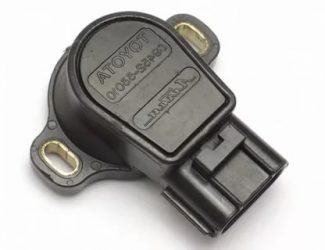

Датчик положения дросселя — это электронное устройство, которое передает информацию о положении пропускного клапана в определенный период на электронный блок управления (ЭБУ) ДВС автомобиля. Датчик этот включает в себя постоянный и переменный резистор.

Общее сопротивление в датчике равняется около 8 Ом. Устройство дроссельного датчика состоит из трех контактов. На 1 и 2 контакты подается напряжения около 5 Вольт (В), а третий контакт является сигнальным, который связан с контроллером.

Датчик положения устанавливают на корпусе дросселя. Датчик считывает, когда дроссель открывается, а когда закрывается.

Изменение сопротивления ДПДЗ зависит от:

• если дроссель полностью находится в открытом положении, то на третьем сигнальном контакте будет максимальное напряжение — 4 В;
• если дроссель полностью находится в закрытом положении, то на третьем сигнальном контакте будет минимальное напряжение — до 0,7 В.

Контроллер регулирует напряжение при его изменение. Из-за этого происходит и регулировка объема подаваемого топлива в двигатель авто.

Если напряжение дросселя выходит за пределы, то движок будет работать как попало, то на больших оборотах, то глохнуть.

Кроме этого, если датчик положения дросселя сломается, то и коробка переключения передач (КПП) работает не стабильно.

КПП — это второй узел после двигателя, который трудоемко и дорого ремонтируется, поэтому при появлении признаком неисправностей датчика дросселя, не рекомендуется эксплуатировать автомобиль, а как можно скорее заменить его.

Рекомендую к изучению этой статьи: неисправности датчика положения распредвала. Также, не менее полезна и интересна статья: Как проверить датчик скорости.

Главные признаки неисправности дроссельного датчика

На частичную или полную поломку этого устройства указывают следующие признаки:

• На холосто ходу (ХХ) обороты всегда непостоянны. Мотор само по себе, то разгоняется, то чуть ли не глохнет.
• При резком сбрасывании педали газа во время переключения скорости, ДВС глохнет.
• Мощность двигателя значительно уменьшена. Машина не тянет ни в гору, ни по прямой.
• Расход топлива стал больше, чем был.
• Даже если плавно нажимать на педаль газа, разгон транспортного средства идет рывками.

На некоторых автомобилях на панели приборов загорится значок Check Engine (Чек энджайн) и через некоторое время потухнет, потом опять засветится. Если горит ЧЕК, то надо сделать диагностику, мало ли что может быть причиной неполадок в работе всего силового агрегата.

Как проверить работу ДПДЗ

Если хоть один из вышеперечисленных признаков был, то надо проверить работу датчика дросселя. Здесь на надо обладать знаниями электронщика. Потребуется лишь измерительный прибор: мультиметр или вольтметр.

Многие продолжают спокойно ездить, если загорелась лампочка Чек. Рекомендуется сразу же заехать в сервис на диагностику или найти и устранить проблему своими руками.

Исправно работающий двигатель со всеми датчиками вместе будет включать лампочку ЧЕК на панели приборов только во время запуска двигателя и затем гаснуть. Так работает исправная система в целом.

Пошаговая проверка правильности работы датчика положения дросселя:

• Выключить зажигание и смотреть на лампочку ЧЕК, горит или нет. Если CHECK ENGINE не горит, тогда открываем капот и осматриваем ДПДЗ.
• Готовим мультиметр. Ищем, где находится «плюс». Для этого прокалываем поочередно провода и смотрим на мультиметр.
• Далее ищем «массу». Во время проверки зажигание не включаем.

Цель — проверить, идет ли питание к датчику. Напряжение бывает разным, смотря какая марка и модель авто. У некоторых моделей, напряжение на дроссельный датчик идет 5 Вольт, а у некоторых — 12 Вольт.

Порядок работы по поиску неисправностей датчика положения ДЗ, если признаки обнаружились во время движения автомобиля:

• Включаем зажигание и поочередно прокалываем иглой мультиметра в положении Вольтметра и определяем напряжение. Напряжение должно быть 0,7 В.
• Далее, вручную открывает дроссельную заслонку, напряжение при открытой заслонке должно быть 4 Вольт.
• Далее, выключаем зажигание. Откидываем один разъем. На линии, между выводом ползунка и оставшимся проводом присоединяем щуп измерительного устройства.
• Не отсоединяя щуп прибора, вручную делаем прокрутку сектора и следим за показаниями на приборе. Если вольты растут плавно, без рывков, значит датчик положения работает хорошо. Если напряжение скачет через несколько цифр сразу, то повреждены дорожки резистора.

От передачи напряжения датчика электронный блок управления дает команду другим устройствам, сколько топлива подать, сколько воздуха подать, обеднить смесь или обогатить. Поэтому ДПДЗ — это очень важный элемент, вторично влияющий на работу двигателя.

Явная неисправность определяется так, если дроссельная заслонка полностью открыта, а прибор показывает, что она находится в закрытом положении. В этом случае, заменить не думая.

Причины выхода из строя датчика положения

Время от времени от один элемент конструкции выходит из строя, то другой. Поэтому переживать не стоит, тем более, если машине уже больше 3 лет.

Причины поломки датчика ПДЗ:

Датчик положения дроссельной заслонки на ВАЗ 2110: как проверить своими руками, признаки неисправности, замена ДПДЗ

Неисправности и замена датчика положения дроссельной заслонки ВАЗ 2110 Датчик дроссельной заслонки ВАЗ 2110 (ДПДЗ) является автомобильным потенциометром, передающим регулятору данные о том, как располагается дроссель. Последний может изменять свое месторасположение в зависимости от интенсивности нажима на педаль газа. У основания данного прибора имеется регулятор напряжения.

Его показания фиксирует контроллер и, принимая во внимание имеющуюся информацию, порционно подает бензин. При его поломке к контролеру будут поступать искаженные сведения. Это может привести к приостановке его работы и топливному перерасходу.

В результате сигнального импульса от ДПДЗ контролирующий датчик оценивает текущее размещение дросселя, а по интенсивности перемены сигнала анализируется степень нажима педали акселератора. Это становится решающим обстоятельством для активизации необходимых режимов, а также направления воздушного потока мимо дросселя сквозь запорно-регулирующий механизм холостого хода. ДПДЗ в ВАЗовском авто располагается в моторном отсеке на штуцере дросселя. Он соединяется с валом заслонки.

Симптоматика неисправности датчика

В главном блоке управления заложена программа: если один из важных измерителей прекращает работу, топливовоздушная смесь готовится и подается по усредненным показателям, а на приборной панели включается предупреждающее табло Check Engine. Аварийный режим работы с повышенным расходом горючего служит явным признаком поломки какого-либо датчика.

Коварство ДПДЗ заключается в том, что он не ломается в привычном понимании. Когда резистивная пленка начинает истираться, сопротивление устройства меняется непредсказуемо. Контроллер то «видит» в цепи работоспособный датчик, то отмечает некорректные скачки напряжения и пытается перейти в аварийный режим. Отсюда определяется главный признак неисправности дроссельной заслонки – периодически мигающее табло Check Engine.

Неполадка сопровождается изменением поведения двигателя, а точнее:

• «трясучка» и самопроизвольные остановки мотора, работающего на холостом ходу;
• разгонная динамика отсутствует, после нажатия педали газа наблюдаются рывки и провалы;
• повышенные холостые обороты силового агрегата (1500–2500 об/мин);
• машина «не тянет» вследствие потери мощности;
• рывки ощущаются и в процессе езды;
• расход горючего повышается на 10–25%!

Перечисленные признаки могут быть вызваны добрым десятком причин, начиная от неисправностей системы зажигания и заканчивая износом деталей двигателя. Вот почему важно отсеять неполадки, лежащие на поверхности, в том числе некорректную работу датчика положения дросселя.

Неисправности

Есть несколько характерных признаков неисправностей, за счет которых можно обнаружить, что с регулятором дроссельной заслонки возникли проблемы.

• Высокие показатели холостого хода;
• При выключении передачи двигатель может заглохнуть;
• Когда автомобиль набирает обороты, машину дергает, чувствуются рывки;
• Динамика разгона существенно ухудшается;
• Возникают плавающие обороты на холостом ходу.

Следует отметить, что подобные признаки могут быть характерными и при выходе из строя других узлов — регулятора холостого хода или модуля зажигания, например. Потому предварительно нужно проверить ДПДЗ.

Проверка состояния регулятора

Далее поговорим о том, как можно проверить данный датчик заслонки дросселя. Мероприятие необходимое, поскольку оно позволяет понять, действительно ли все беды из-за него, либо проблемы возникли по причине отказа других элементов вашего автомобиля.

Рекомендуем:  Как заменить торпеду на ВАЗ 2107 своими руками?

Не редко начинающие автовладельцы делают поспешные выводы, опираясь на первичные признаки поломки. Отсюда лишние ремонтные работы, затраты.

Для проверки текущего состояния датчика положения дроссельной заслонки вам необходимо:

• Измерить показатели напряжение на выходе ползунка, включив при этом зажигание и разомкнув контакты холостого хода;
• Если проверка показывает, что напряжение составляет более 0,7 вольт, тогда датчик действительно вышел из строя;
• Откройте заслонку полностью. В нормальном состоянии показатели напряжения должны составлять не больше 4 вольт;
• Замерьте переменный резистор на сопротивление;
• Для этого подключается омметр или мультиметр в режиме омметра на питание и на выход;
• Медленно начинайте поворачивать дроссельную заслонку;
• Параллельно следите за показаниями на приборе;
• Если по мере открытия заслонки сопротивление так же медленно меняется, тогда агрегат работает исправно.

Если вы обнаружили в ходе проверки, что датчик неисправен, его нужно только заменить. Ремонту он не подлежит.

Резистивный слой, по которому передвигается ползунок, под действием силы трения стирается со временем. Из-за этого регулятор начинает выдавать неправильные данные, изменяются характеристики подаваемой смеси, ухудшается работа двигателя.

Отключение регулятора

Неполадки ДПДЗ и их диагностирование

Как известно, вечных деталей для автомобилей еще не придумали. И поломку ДПДЗ можно предусмотреть, для этого необходимо поинтересоваться возможными причинами выхода из строя этой детали. Вот основные из них:

1. Истирание напыленного слоя основы, что служит для перемещения ползуна (результат – неправильные результаты показаний ДПДЗ).
2. Выход из строя сердечника подвижного типа (результат – ухудшение контактов между ползунком и резистивным слоем).

Как же самому разобраться в неполадках с этим датчиком? Для этого можно провести самостоятельное диагностирование работы своего диагностирования:

1. Прислушайтесь к работе двигателя ВАЗ-2110 на холостом ходу:
   • поломка очевидна, если вы заметите, что его обороты находятся в «плавающем» состоянии;
2. Резко сбросьте педаль газа:
   • неисправность присутствует, если движок после этого действия остановится.
3. Наберите скорость:
   • неполадка ДПДЗ есть, если автомобиль начнет двигаться рывками, что свидетельствует о неправильной подаче топлива в систему.

Специалисты утверждают, что чаще всего датчик выходит из строя при сильном загрязнении резистивной дорожки или ее полного обрыва. Чтобы убедиться в обратном, нужно проверить рабочее состояние ДПДЗ.

Типичные неполадки ДПДЗ

Неисправность датчика дроссельной заслонки можно определить по таким признакам как:

• возрастание интенсивности оборотов при отключенной нагрузке;
• ухудшение динамических показателей;
• появление рывков при набирании скорости;
• резкое останавливание мотора на нейтралке;
• сигнальное оповещение лампочкой.

Кроме того существуют иные неисправности. Одной из самых частых является снижение толщины напыления основания в начальной части хода ползунка. Это не дает повышаться линейному уровню напряжения сигнала на выходе. Другая причинная связь может крыться в выходе из строя подвижного сердечника. Поломка какого-то одного наконечника способствует появлению большого количества задиров у основания. Как следствие, ломаются и другие, из-за чего происходит потеря контакта ползунка с резистивной частью.

Датчик дроссельной заслонки можно проверить самостоятельно, выполнив следующие шаги. Первым делом необходимо запустить зажигание, если не загорается сигнальная лампочка, то беремся непосредственно за преобразователь. Мультиметром следует замерять разность потенциалов между «−» и проводом ползунка. Полученные параметры не должны быть выше 0,7 В.

Далее нужно развернуть сектор для полного открытия заслонки. Затем опять следует перепроверить напряжение. Показатели должны быть не меньше 4 В. После этого надо включить зажигание, вынуть разъем. Опять померить сопротивление в месте контакта ползунка с одним из выводов. Прокручивая сектор, следить за показаниями мультиметра.

Передвижение стрелки должно осуществляться мягко и неспешно, поскольку толчки и резкие колебания указывают на поломку. Плавность функционирования прибора зависит от состояния пленочного резистора.

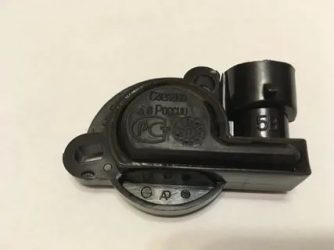

Датчик положения дроссельной заслонки бывает нескольких типов: пленко-резистивный и бесконтактный. Первый из них устанавливается заводом-производителем, второй автовладелец выбирает в процессе вождения и эксплуатирования машины. Длительность службы ДПДЗ может колебаться в зависимости от качества и соблюдения технологии при изготовлении прибора. Штатный агрегат можно не менять и 60 000 км, а иногда он требует замены и через 5 000 км.

Приобретая датчик дроссельной заслонки, цена зависит от выбора его типа:

1. Пленочно-резистивные являются самыми часто покупаемыми в кругу автомобилистов из-за бюджетной цены, но их срок эксплуатации практически не выдерживает критики;
2. Бесконтактные – при более высокой стоимости (почти в два раза) длительный срок использования покрывает все расходы. Качественная работа прибора обусловлена действием принципа магниторезистивности. При покупке следует знать, что этот тип прибора функционирует при напряжении постоянного тока, пропорциональном углу открывания заслонки дросселя в системе впрыскивания топлива электродвигателя.

Вал датчика вращается по направлению часовой стрелки со стороны заслонки. Гарантия эксплуатационного срока составляет 3 года. Резистивный датчик водители не ремонтируют, а меняют на бесконтактный – он, бесспорно, надежнее. В его конструкцию входят ротор и статор. На ротор магнитное поле не действует, ведь в его основании лежит магнит. Статор является деталью, достаточно чувствительной к электромагнитному полю. Его сборка связана с программированием, поэтому прибор данной категории часто служит для установки в узлы электроуправления.

Расположение и принцип действия измерителя

Датчик устанавливается на блоке дроссельной заслонки и механически соединяется с ее осью. Благодаря этому прибор способен решать 3 задачи:

• сообщать контроллеру, на какой угол открыт дроссель в данный момент;
• сигнализировать о полном закрытии подачи воздуха (водитель отпустил педаль акселератора);
• отслеживать скорость открытия заслонки.

На основании этой информации электронный блок управления силовым агрегатом (ЭБУ) принимает решение об увеличении или уменьшении топливоподачи и впрыске горючего для интенсивного разгона при резком нажатии на педаль газа.

Справка. На автомобили ставятся ДПДЗ двух типов: резистивные и бесконтактные. Первые дешевле и потому встречаются на всех бюджетных машинах. Вторые надежнее и дороже, устанавливаются на авто средней и высокой ценовой категории.

Алгоритм работы резистивного датчика следующий:

1. На холостом ходу заслонка закрыта и воздух идет в мотор по отдельному каналу. Напряжение на выходе прибора не превышает 0,5 вольт, контроллер подает горючее для поддержания холостых оборотов двигателя.
2. Когда водитель нажимает педаль газа, ползунок датчика перемещается по пленке с резистивным напылением. Сопротивление электрической цепи, куда последовательно включен прибор, уменьшается.
3. ЭБУ «видит» рост напряжения в цепи измерителя, делает расчет, готовит топливовоздушную смесь в требуемом количестве и подает ее в цилиндры. Максимальный вольтаж при полностью открытом дросселе составляет около 4,5 В.
4. Когда шофер резко давит педаль акселератора, контроллер отмечает аналогичный скачок напряжения и выдает порцию обогащенной смеси для динамичного разгона.

Примечание. Значения рабочего напряжения указаны для распространенного российского авто – ВАЗ 2110.

Бесконтактный датчик положения дросселя функционирует идентично. Разница заключается в способе воздействия на электрическую цепь. Резистивный прибор меняет сопротивление при помощи ползунка, движущегося по пленке, а бесконтактный – за счет магнитно-резистивного эффекта. Благодаря такому принципу действия ДПДЗ служит значительно дольше и не создает проблем хозяину машины.

Рекомендуем:  Особенности съемной тонировки и инструкция по ее установке

Зачем он нужен

Датчик положения заслонки отвечает за определение текущего положения дросселя. В зависимости от этого, система подачи топлива меняет количество подаваемого горючего при том или ином режиме работы силового агрегата.

При возникновении проблем с ним можно обратиться на СТО, чтобы не тратить силы и нервы. Но на практике самостоятельно поменять ДПДЗ достаточно просто, плюс вы сэкономите приличную сумму денег.

Располагается искомый регулятор сбоку дроссельного патрубка на оси дроссельной заслонки.

Расположение регулятора

Особенности работы

ДПДЗ по своей сути является переменным резистором, на один выход которого подается питание в 5 Вольт. Второй контакт связан с массой, а третий подключается к контроллеру.

Когда вы нажимаете на педаль газа, меняется напряжение. Датчик следит за показателями выходного напряжения на контроллере, тем самым регулирует и контролирует качество подаваемой топливовоздушной смеси. Это напрямую зависит от угла открытия самой заслонки.

Если по каким-то причинам этот регулятор выходит из строя, катастрофы не произойдет, поскольку временно его функции возьмет на себя другой датчик — массового расхода воздуха.

Это вовсе не означает, что ДПДЗ можно не менять. У каждого регулятора свои функции, потому перекладывать задачи ДПДЗ на ДМРВ не стоит.

Проверяем работу датчика положения дроссельной задвижки

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Симптомы неисправности датчика дроссельной заслонки и его проверка

Работой двигателя современного авто полностью управляет электроника. Контроллер собирает показания нескольких датчиков, готовит смесь топлива с воздухом и подает в цилиндры в нужном количестве. Поломка любого из этих измерителей влечет проблемы с мотором: сбои, повышенный расход горючего и потерю мощности. В данной публикации предлагается рассмотреть признаки неисправности датчика положения дроссельной заслонки (сокращенно – ДПДЗ), поскольку он чаще остальных выходит из строя, заставляя автолюбителей нервничать и искать неполадки в силовом агрегате.

Как проверить ДПДЗ?

Чтобы подтвердить или опровергнуть симптомы неисправности измерителя, потребуется мультиметр либо другой прибор с функцией вольтметра. В комплекте должны быть заостренные щупы, иначе придется зачищать провода, подключенные датчику. Снимать изоляцию с проводников крайне нежелательно, так что при отсутствии острых контактов сделайте их самостоятельно – в будущем пригодятся.

Диагностика датчика производится путем замера напряжения между выходным проводом и массой машины. Алгоритм выполнения операции следующий:

1. При отключенном зажигании снимите разъем ДПДЗ и по схеме определите, какая из трех жил является выходной. В автомобилях ВАЗ нужный проводник подсоединен к верхнему контакту колодки.
2. Поставьте разъем на место и снаружи проколите найденный провод заостренным щупом. Второй зажим присоедините к «минусовой» клемме аккумуляторной батареи.
3. Выставьте мультиметр на измерение вольтажа и включите зажигание. Зафиксируйте показания.
4. Откройте дроссель до упора и снимите второй показатель напряжения.
5. Плавно поворачивайте заслонку, наблюдая за ростом вольтажа. Значения должны меняться постепенно, без скачков и падений до нуля.

Совет. Если схемы нет в наличии, отыщите требуемый провод методом исключения. Первый контакт – это питание измерителя, второй – «минус», третий – выход импульса. При включенном зажигании несложно отыскать жилу с постоянным напряжением питания 5 вольт (для ВАЗ) и «массу».

Теперь проанализируйте данные. Напряжение при закрытом дросселе не должно превышать 0,5–0,7 В (зависит от марки машины). Когда возникает превышение указанного порога, контроллер «видит» приоткрытую заслонку, подает больше топлива и обороты растут, хотя по факту дроссель закрыт. Сопоставьте вывод с симптомами неисправности.

Отклонения при полностью открытой воздушной заслонке и резкие скачки вольтажа дают идентичный эффект. ЭБУ не понимает, что датчик банально врет, и снабжает мотор горючим в соответствии с его показаниями. Отсюда возникают все неприятные моменты – нестабильность, провалы, рывки. Когда контакт на ползунке пропадает окончательно, контроллер переходит в аварийный режим, включается табло и увеличивается расход бензина.

Итак, признаком поломки является отклонение от верхнего и нижнего порога напряжения и неадекватные скачки при плавном открытии дросселя. Чтобы убедиться в неисправности окончательно, можете отсоединить разъем датчика и проверить его сопротивление в разных положениях дроссельной заслонки.

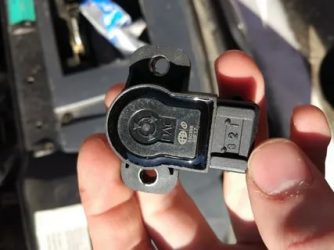

Заменить нерабочий прибор довольно просто. Выполните такие действия:

1. Снимите «минусовую» клемму аккумуляторной батареи.
2. Отключите разъем ДПДЗ.
3. Открутите датчик и поставьте на его место новый.
4. Подключите провода в обратном порядке.

Для крепления измерителя обычно используется 1–2 винта либо пластмассовые защелки. После установки заведите мотор и убедитесь в том, что проблема решена.

Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки (ДПДЗ) является одной из современных разработок, направленных на экономию топлива в автомобилях с электронным управлением впрыском воздушно-топливной смеси. Такой датчик устанавливается не только в иномарках, но и в отечественных машинах, начиная с 2000г выпуска. И все же, ДПДЗ – что это такое?

Датчик положения дроссельной заслонки предназначен для точного дозирования топливной смеси, подаваемой в камеру сгорания ДВС. Он установлен в системе питания двигателя и позволяет оптимизировать расход топлива, ориентируясь на положение педали акселератора (кстати, интересная статья о том, как снизить расход топлива на автомобиле).

Виды ДПЗД и принцип их работы

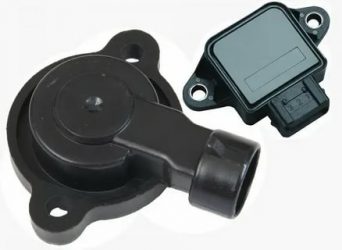

Датчики положения дроссельной заслонки выпускается в двух вариантах:

• пленочно-резисторные,
• бесконтактные.

Пленочно-резистивные ДПЗД имеют резистивные дорожки контактного типа, а бесконтактные датчики работают на основе магнитно-резисторного эффекта. Стоят они дороже, чем более простые пленочно-резисторные модели, однако и срок службы у них больше.

Устанавливается датчик на оси дроссельной заслонки и в зависимости от положения педали «газа» изменяет выходное напряжение. Пока дроссельная заслонка закрыта, напряжение на выходе с ДПДЗ составляет не более 0,7 В. При нажатии на педаль ось дроссельной заслонки поворачивает ползунок датчика на определенный угол. Датчик реагирует на открытие заслонки изменением сопротивления на резистивных дорожках и, как следствие, повышением напряжения на выходе. Нажатая до отказа педаль акселератора сопровождается повышением выходного напряжения до 4 В.

Далее напряжение попадает на контроллер, который производит корректировку подачи топливной смеси. ДПЗД и контроллер быстро реагируют на изменение положения педали «газа», точно дозируя поступающее топливо. Так достигается наиболее рациональный режим работы силового агрегата.

Типичные неисправности ДПДЗ и способы его проверки

Изучать устройство и принцип работы ДПДЗ автолюбители берутся только тогда, когда мотор автомобиля начинает «барахлить». Однако не во всех бедах нужно винить датчик. Неисправность датчика положения дроссельной заслонки может сопровождаться следующими симптомами.

1. Неустойчивая работа силового агрегата на холостых оборотах.
2. Двигатель глохнет при резком сбросе оборотов с максимума до холостого хода.
3. Двигатель не может достичь максимальной мощности.
4. При движении автомобиля по ровной дороге с постоянным уровнем открытия дроссельной заслонки наблюдаются рывки.

Неисправная работа ДПДЗ обычно отражается в самодиагностике автомобиля. При этом загорается лампочка «Ошибка двигателя» («Check engine»), и машина переходит на работу в аварийном режиме. Компьютерная диагностика часто указывает при этом на проблемы с датчиком. Однако перед тем, как заменить деталь, необходимо проверить всю цепочку системы питания двигателя. Также не помешает произвести чистку дроссельной заслонки и проверить работу датчика Холла.

Самым надежным способом проверки работоспособности ДПДЗ будет установка исправного прибора, взятого с другого автомобиля или на разборке.

Выбор датчика положения дроссельной заслонки для замены

Со временем ДПДЗ, как и любая деталь автомобиля, выходит из строя. При наличии подходящего инструмента демонтировать этот элемент не составит труда своими руками. Останется только установить новый датчик и снять ошибки при помощи компьютера.

Что касается выбора нового ДПДЗ, то автомобилист должен учитывать свои финансовые возможности. Отечественные датчики можно приобрести по цене 200-400 рублей, а срок их службы может ограничиться 20 тыс. км. Самые удачные детали отечественного производства способны прослужить 100 тыс. км и более. Достаточно качественную и надежную продукцию выпускают заводы:

• «Группа Омега» г. Москва,
• «Счетмаш» г. Курск,
• «Автоэлектрика» г. Калуга.

Импортные аналоги оказываются значительно надежнее. Пробег в 200 тыс. км для них не является пределом. Но такие ДПДЗ обойдутся автолюбителю в 2-3 раза дороже.

Из зарубежных компаний наиболее популярна у автомобилистов продукция Pierburg.

Затягивать с заменой датчика положения дроссельной заслонки автолюбителю не стоит. Кроме повышенного расхода топлива автомобиль становится опасным на оживленных дорогах. В лучшем случае машина будет дергаться и слабо разгоняться. Гораздо хуже, если она заглохнет на городском перекрестке, создавая аварийную ситуацию.

Замена ДПДЗ своими руками на автомобилях ВАЗ

Как выбрать датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки (сокращенно ДПДЗ) – небольшое устройство, которое в большинстве случаев является простейшим потенциометром, т.е. предназначено для измерения напряжение. Специалисты так его и называют: потенциометр дроссельной заслонки. Он устанавливается на одной с заслонкой оси и нужен для подачи напряжения (сигнала) на ЭБУ. Последний считывает сигнал и «понимает», какое положение в данный момент имеет заслонка. Разберемся с тем, для чего нужен сам датчик, как его диагностировать и в случае нужды выбирать оригинальную или аналоговую запчасть.

Подробнее о назначении

Дроссельная заслонка автомобиля – один из важнейших конструктивных элементов впускной системы, которые отвечает за регулирование подачи воздуха. Без воздуха невозможно образование горючей топливно-воздушной смеси, а значит, сгорания топлива как такового.

Можно сразу отметить, что работа элемента может сильно ограничить всю систему, ведь если воздуха поступает недостаточно, то не удается реализовать всю мощность двигателя. И наоборот, если воздуха много, начинаются проблемы с зажиганием, а сама смесь горит слишком долго при невысоких (относительно нормы) температурах.

Решение оказалось и простым и сложным одновременно: кроме доведения до совершенства работы дроссельной заслонки, регулировать подачу топлива. Вот здесь на передний план и выходит ДПДЗ.

Датчик играет очень важную роль в том, как будет подаваться топливо. Сигнал с датчика считывается ЭБУ, а уже потом управляющий элемент регулирует подачу. В случае выхода датчика из строя система начинает работать неправильно. Зачастую автомобиль становится менее экономным, поскольку потребляет слишком много топлива. Одна из возможных более серьезных проблем: ухудшение динамики. Впрочем, об этом мы еще поговорим.

Конструктивные особенности

Сегодня можно встретить только 2 конструктивных исполнения датчиков положения дроссельной заслонки:

1. Пленочно-резистивные. Часто их также называют просто «резистивным» или же «реостатными». Они имеют несколько резистивных дорожек. Являются теми самыми потенциометрами, которые выдают сигнал, снимает с подвижного контакта. Как только дроссельная заслонка открывается, начинает свое движение и находящийся внутри ползунок. Чем больше угол раскрытия заслонки, тем больше и напряжение – классический вариант применения закона Ома на практике;
2. Бесконтактные. Все так же отвечает за формирование того напряжение, которое имеет зависимость от угла открытие заслонки. Вот только принцип работы основан на магниторезистивном эффекте. Магнитное сопротивление вещества имеет зависимость от того, как сориентирован образец относительного магнитного поля. При этом сам датчик получается компактным и очень надежным, так как между его чувствительными элементами нет механического контакта. Он служит дольше обычного «резистивного».

По-прежнему большинство ДПДЗ являются плечно-резистивные. Изучим их в подробностях.

Внутри датчика находится переменный, а также постоянный резистор. Общее их сопротивление обычно равняется 8 кОм. Крайний вывод датчика принимает опорное напряжение силой 5V, а другой соединяется с массой автомобиля. Средний же вывод, попутно проходя через резистор, подает на сигналы ЭБУ.

К примеру, если сигнальное напряжение меньше 0,7 V, управляющий элемент воспринимает дроссельную заслонку как полностью закрытую. Как полностью открытую – при поступлении сигнала более 4 V.

Водитель может сам проверить работоспособность датчика и правильность его установки по напряжению на сигнальном выводе.

Интересная особенность датчиков положения дроссельной заслонки

Попробуем разобраться с тем, отчего даже с исправным ДПДЗ двигатель может «споткнуться». Итак, вы нажимаете на педаль газа. Дроссельная заслонка начинает приоткрываться, о чем сразу же сигнализирует датчик. Однако здесь все не так просто: закончился режим работы на холостых ходах, и началось движение. Блок управления воспринимает сразу 2 сигнала одновременно.

Здесь проблемы и начинаются. Электронного-механическая часть работает с некоторой задержкой. Очевидно, датчик стоит настроить. К примеру, инженеры концерна Toyota пошли на небольшую хитрость: исходное положение контакта IDL, то есть отвечающего за холостой ход, регулируется при помощи упорного винта – образуют зазор 0,51 мм.

Такой способ регулировки актуален для большого числа автомобилей.

Величина регулировочного зазора на каждом типе двигателя своя. Об этом должны помнить специалисты, устанавливающие новый ДПДЗ. В ином случае ЭБУ не сможет вовремя «понять», что автомобиль уже не стоит на месте и прогревает мотор, а начинает движение.

Какие могут быть неисправности

Заранее отметим, что здесь легко спутать неисправности датчика с таковыми у других элементов. По этой причине само устройство нужно будет проверить самостоятельно, или же отправиться на СТО и поручить работу специалистам. Вот что вы можете заметить, будучи за рулем:

• Загорелась лампочка «Check»;
• Повысились или же начали «плыть» холостые обороты;
• На нейтральной передаче двигатель внезапно глохнет;
• Наблюдаются перебои в работе двигателя;
• Вышеупомянутые «спотыкания»;
• Серьезно ухудшилась динамика.

Практически все вышеперечисленное – результат создания проблемной топливно-воздушной смеси. Так что обойтись без помощи специалистов будет сложно. Однако, проверить датчик можно самостоятельно.

Как проверить ДПДЗ самому

Работа делается в несколько этапов:

1. Включите зажигание;
2. При помощи измерительного прибора (советуем обзавестись недорогим мультиметром) замерьте напряжение, которое действует между контактом ползунка и приборным «минусом». Норма: не более 0,7 V;
3. Добейтесь полного открытия дроссельной заслонки, снова проследите за показания прибора. Напряжение должно равняться 4 V, не более;
4. Выключим зажигание, затем вытяните разъем, после чего настройте прибор на замер эл. сопротивлений. Нас интересует сопротивление между любым из выводов и ползунком;
5. Теперь поворачивайте сектор и следите за показаниями прибора – они должны плавно меняться. Если они меняются скачкообразно, в ДПДЗ есть серьезные неполадки.

Как и многие другие датчики, предмет статьи не относится к ремонтопригодным деталям. И более того, тонко настроенный «реостатный» датчик стоит менять при малейших огрехах в работе – со временем они будут становиться все более явными. Конечно, некоторые автолюбители занимаются пайкой начинки из резисторов, но даже после такого ремонта датчик функционирует исправно еще долгое время в очень редких случаях. Проще и надежнее купить новый.

Оперативные меры

В действительности неисправность ДПДЗ можно игнорировать очень долго – меняется расход топлива и появляются «провалы» при переключении передач. Не критично, но на комфорте езды сказывается. Предположим, водитель планирует купить новую деталь, но пока не может этого сделать по определенным причинам. Придется ездить, игнорируя неполадки? Да, придется, но последствия можно смягчить.

Итак, необходимо проделать следующее: выключить зажигание и сразу же завести автомобиль снова. Блок управления поступит следующим образом: показатель питания ДПДЗ он установит на том уровне, который соответствует питанию при закрытом дросселе.

После следующего запуска двигателя ЭБУ не допустит частых «провалов», которые бывают при переключении скоростей на автомобиле с неисправным датчиком.

Как купить новый ДПДЗ

Выбор методик у водителя невелик:

1. Искать новую деталь по VIN-коду. Так он гарантированно купит тот датчик, который подойдет к его автомобилю. Мы советуем искать подобные запчасти по коду транспорта в силу высокой точности поиска. К тому же, так водитель быстрее всего найдет оригинал. Оригинальные датчики хоть и дорогие, но стоят своих денег;
2. По данным транспорта. В случае покупки датчика дроссельной заслонки данный метод хорош, но хорош недостаточно. Проблема кроется в аналогах. Скорее всего, водитель сможет найти множество неоригинальных датчиков, которые на первый взгляд ничем не уступают заводской детали. Прослужит купленный неоригинал не так долго, и не факт, что будет полностью соответствовать оригиналу. Об этом мы сейчас расскажем подробнее.

И наконец: критичнее относитесь к советам даже бывалых автолюбителей – лучше ищите нужную запчасть самостоятельно, руководствуясь только данными из техпаспорта. А дело вот в чем: покупая неоригинал, вы не будете уверены в адаптации заслонки. Выше мы писали о том, что для исправной работы датчика в заслонке должен быть небольшой зазор.

К примеру, он есть на всех автомобилях марки Toyota и составляет 0,51 мм.

И вы не можете быть уверены в том, что даже качественный неоригинал будет правильно определять положение дроссельной заслонки – недобросовестный производитель вполне мог поместить внутрь корпуса посредственный потенциометр и не учесть особенность двигателя транспортного средства.

И последняя проблема неоригиналов: их работы целиком завязана на температуре. Это означает, что корпус ДПДЗ будет серьезно нагреваться. А одно из правил электротехники говорит нам о том, что электрические свойства материалов меняется с ростом или понижением температуры. Как результат, ЭБУ двигателя на изменения напряжение (в данном случае на рост) датчика оперативно реагировать не сможет.

Экскурс по брендам

Исходя из вышеуказанного, мы советуем вам брать оригинальный датчик. Конструктивно он полностью соответствует конкретной модели транспортного средства. И устанавливать его, кстати, лучше на СТО. Мастера лучше справятся с данной работой, хотя она по силу и автолюбителю.

Выбор неоригиналов очень широк, однако, на вторичном рынке запчастей можно выделить всего несколько производителей датчиков достойного качества:

• Hella (Германия). Как говорят многие водители, датчики этого производителя оригиналам практически не уступают;
• Bosch (Германия). Еще один немецкий производитель, успевший себя зарекомендовать. И не где-нибудь, а во всем мире. Цена может неприятно удивить покупателя. Однако, немецкие датчики являются лучшими среди всех прочих аналогов;
• Era (Италия). Широко известный в Европе производитель. Его продукция соответствует всем стандартам качества. А вот что хотел бы знать водитель, так это то, что итальянские датчики особо оригиналам не уступают. Начиная с 2010 года качество продукции, равно как и ее ассортимент, начало выходить на принципиально новый уровень;
• Dello (Германия). Выпускается продукция под именем марки AutoMega. Важно помнить также о том, что часть запчастей Dello производится в Китае и по качеству очень сильно уступает продукции немецкого производства. Покупать стоит немецкие датчики;
• Hotaru (Китай). Это бренд, известный разве что в странах Восточной Европы. Ассортимент продукции не очень широк, но качество всегда на высоте.

А вот какие бренды предлагают аналоги по самой демократичной цене:

• JP Group (Дания). Известный в Европе производитель, меньше – в странах Востока. Твердый «среднячок», но очень хорошей цене;
• Topran (Германия). Немецкое качество по выгодной для автовладельца цене. Существуют и другие немецкие производители доступных аналогов, но все-таки Topran однозначный лидер среди них;
• Lucas (Великобритания). Продукция данной фирмы находится где-то на периферии между премиум-классов и бюджетными аналогами. Качество и отказоустойчивость английских датчиков высокие, ассортимент тоже неплохой.

Какой бы датчик вы ни брали, он должен соответствовать изложенным автоконцерном параметрам. В ином случае ни экономии топлива, ни улучшения динамики вы не почувствуете. Выбирая правильно дешевый аналог, желаемого результата водитель, тем не менее, тоже не получит. Здесь имеет смысл переплатить.

Вывод

Выбор ДПДЗ нельзя назвать чем-то сложным. Водителю лишь нужно знать код транспорта или характеристики своего транспорта. А вот знание брендов действительно важно. Выше мы указали «призеров» зрительских симпатий. Что действительно не стоит вашего внимания, так это самые дешевые запчасти, продающиеся на рынке.

Да и рынок не лучшее место для покупки датчиков – советуем отдать предпочтение крупным магазинам с хорошей репутацией. При покупке не забывайте осматривать упаковку, проверять запчасть по защитному коду и выявлять физические повреждения – возможно, перед вами подделка.

Только фирменная запчасть прослужит вам долго.

Что такое датчик положения дроссельной заслонки, принцип его работы, конструкция?

Работа дроссельной заслонки ориентируется на регулировку давления воздуха во впускной системе. Основываясь на принципе работы клапана, во время того как заслонка открыта – давление в системе сравнимо с атмосферным, после закрытия – в системе образуется вакуум.

Датчик положения дроссельной заслонки устанавливается в системе питания на оси заслонки и регулирует скорость ее работы. Если рассматривать конструкцию датчика, можно сказать, что это потенциометр, который управляет изменениями напряжения. Прибор относится к резистивным и в его устройстве находится активный ползунок; имеет три вывода: подача напряжения, масса и управление двигателем.

Во время того, как дроссельная заслонка находится в закрытом положении напряжение датчике минимально. Увеличение напряжение происходит пропорционально открытию заслонки, и в крайней позиции достигает порядка 5В. Блок управления двигателем, основываясь на полученных данных датчика, способен дать оценку движениям дроссельной заслонки и, при необходимости, изменяет характер ее работы, изменяя впоследствии момент и количество топливно-воздушной смеси, зажигание.

В некоторых случаях вместо потенциометра устанавливают магнитно-резистивный датчик, который состоит из статичного магнита (размещается на вале заслонки), элемента с электронной чувствительностью из магниторезистивного материала. Считается бесконтактным, поскольку отсутствует механическая связь. Работа бесконтактного датчика основана на магнитных волнах при повороте оси заслонки с изменением сопротивления.

Типы датчиков положения ДЗ

На сегодняшний день автомобильная промышленность представляет два типа датчиков:

• Контактный потенциометр. Используется всеми производителями транспортных средств. В конструкции имеет ползунок и резистивные дорожки. Жестко крепится на патрубке дросселя и соединяется с осью. Работает на основе динамики напряжения, что способствует коррекции ЭБУ подачи топлива. При давлении на акселератор дроссель открывается, что разворачивает ось и перемещает ползунок, изменяя протяжность резистивных дорожек электрической цепочки.
• Бесконтактный. Производится как альтернативный вариант потенциометра. Работает на основе динамического изменения влияния магнитного поля. Бегунок не контактирует с рабочей частью, поскольку имеет постоянный магнит. На изменения реагирует электронный элемент. Считается, что такие датчики более долговечны и реже ломаются. Однако стоит учесть, что и стоят они на порядок выше.

Считается, что магниторезистивные датчики более долговечны и реже ломаются. Однако стоит учесть, что и стоят они на порядок выше.

Виды неисправностей ДПДЗ

Проблемы работы датчика дросселя связаны с его конструкторским устройством, и в целом характерны для большей части переменных резисторов. Автолюбители выделяют три основные проблемы:

1. Износ подвижного контакта или пленочного сопротивления.
2. Люфт креплений.
3. Окисление активных контактов.

В процессе работы подвижного контакта и взаимодействии с пленочным сопротивлением возникает постоянное трение, которое при длительном воздействии изнашивает как резистивный слой, так и непосредственно поверхность активного контакта. Практика показывает, что степень износа напрямую зависит от стиля вождения и проявляется крайне неравномерно. Из-за этого только в некоторых местах образуются места, где активный контакт не достает до резистивного слоя, провоцируя исчезновение напряжения на выводе датчика положения дросселя.

В таком случае в старых инжекторных транспортных средствах снижается подача топлива и повышается риск детонации двигателя. В современных инжекторных ДВС система блокирует работу силового узла и активирует индикатор «check engine».

Окисление рабочих контактов возникает исключительно при условии повышенной влажности под капотом. В итоге сопротивление может повыситься, а электрический контакт полностью разорваться.

Причины и признаки поломок датчика

Определить неисправную работу датчика дросселя можно по нескольким «симптомам»:

1. Падение общей мощности ТС;
2. Увеличенный расход топлива;
3. Поздний отклик после нажатия на педаль газа;
4. Неустойчивая работа холостого хода;
5. Разгон сопровождается резкими рывками.

Подобные признаки могут наблюдаться и при поломках некоторых других элементов подкапотного пространства, поэтому перед началом мер по исправлению проблемы необходимо произвести проверку работы ДПДЗ. В целом причин поломок датчика дросселя несколько:

• Деформация напыления основы в начале работы активного ползунка, из-за чего напряжение выхода не может линейно расти;
• Неисправность сердечника. Поломка хотя бы одного наконечника провоцирует образование задиров и зазубрин на основе подложки, что приводит к выходу из строя оставшихся наконечников. В результате – контакт полностью исчезает.

Провалы автомобиля при работе на 1–3 передачах могут свидетельствовать о неправильной адаптации дроссельной заслонки или некачественном датчике. Неоригинальные устройства очень зависимы от температуры. Тогда, чем больше корпус подвергается нагреванию, тем чаще меняется выходной показатель.

Диагностика работы ДПДЗ

Диагностировать работу датчика и дросселя можно собственными силами. Для этого необходимо под капотом создать легкий доступ к устройству (по большому счету, достаточно снять воздуховоды фильтра с патрубка и убрать шланги вентиляции).

После этого необходимо разъединить контактные провода датчика положения дроссельной заслонки, обнажив три основных контакта (обязательно понимать какой контакт за что отвечает). Далее заводим двигатель и подсоединяем положительную клемму мультиметра к питанию, а отрицательную к массе. После включения тестера и проведения замеров, показатель должен варьироваться от 4 до 6 Вольт.

После выключения зажигания измерения проводят, переключив мультиметр для измерения сопротивления. Тесты проводятся при закрытой заслонке, чтобы получить достоверные данные о сопротивлении между массой и сигналами для ЭБУ. Нормой считаются данные 0,8–1,2 кОм. Подобный тест необходимо повторить при открытом дросселе (норма данных 2,3–2,7 кОм).

Если полученные данные отличаются от диагностической нормы, можно смело делать вывод о неисправности и потребности в замене датчика. Некоторые автомобили имеют собственный эталон показателей. Ознакомиться с ним можно на официальном сайте компании производителя, на форумах или в техническом руководстве ТС.

Замена датчика положения дросселя и регулировка нового устройства

В большинстве случаев заменить датчик достаточно просто и можно обойтись своими силами. Вся процедура состоит из трех основных частей: демонтаж старого неисправного устройства, установка нового ДПДЗ, сброс ошибки из памяти ЭБУ. В некоторых случаях потребуется произвести регулировку нового девайса.

Действия необходимо проводить при выключенном зажигании, при обесточенном датчике. Раскручиваем два винта крепления, и снимаем разъем с устройства. Ура, старый датчик снят.

Для установки нового датчика необходимо осторожно соединить торец оси дросселя с посадочным местом устройства. Отверстия должны быть совмещены во время поворота устройства по кругу. Далее необходимо вкрутить винты крепления и закрепить разъем.

Чтобы правильно сбросить ошибку из контроллера ЭБУ необходимо оставить отключенные клеммы от аккумулятора не менее чем на 8 часов. Приблизительно за такой срок память контроллера должна обнулиться. Самым надежным вариантом, если первый способ не помог, будет обратиться в сервис, где при помощи мотортестера проблема будет исправлена. С другой стороны, можно рискнуть продолжить использовать транспортное средство в «щадящем режиме», уповая на то, что рано или поздно ЭБУ самостоятельно сбросит ошибку.

Регулировка нового датчика положения дросселя

В большинстве случаев, современные датчики необходимо настроить после установки в автомобиль. Для этого после монтажа следует полностью закрыть заслонку и подключить щупы мультиметра к массе и выходу ДПДЗ. Устройство должно находиться в режиме вольтметра, и подключаться относительно полярности. Далее датчик поворачивается так, чтобы тестер показал минимальное напряжение. В подобном положении датчик необходимо плотно закрепить.

Иногда, после этого можно заметить завышенные холостые обороты. В подобном случае требуется провести «обучение» ЭБУ новым настройкам датчика. Для этого на 20–25 минут сбрасываются клеммы с аккумулятора, и устанавливаются обратно только при закрытой дроссельной заслонке. Далее на несколько секунд включается зажигание, но не заводится двигатель. Спустя 15–20 секунд работы зажигания его можно выключить. Процедуру необходимо повторить по второму кругу. За это время контроллер ЭБУ успеет сохранить новые параметры датчика.

Подробно обзнакомиться с проблемой и способами ее устранения можно на видео в сети:

Главное, при замене датчика положения дросселя использовать исключительно оригинальные устройства хорошего качества. Предметы низшей пробы могут поддаваться воздействию температуры и искажать данные.

Признаки и причины неисправности датчика положения дроссельной заслонки. Почему может отказать ДПДЗ

Неисправности датчика дроссельной заслонки приводят к нестабильной работе двигателя автомобиля. Что ДПДЗ работает не корректно можно понять по таким признакам: нестабильные холостые, снижение динамики авто, повышенный расход топлива и другие подобные неприятности. Основной признак тому, что датчик положения дроссельной заслонки неисправен, являются скачущие обороты. А главной тому причиной — износ контактных дорожек датчика заслонки дросселя. Однако есть и ряд других.

Проверка датчика положения дроссельной заслонки достаточно проста, и под силу даже начинающему автолюбителю. Для этого нужен лишь электронный мультиметр, способный измерять постоянное напряжение. При выходе датчика из строя ремонт его, чаще всего, невозможен, и это устройство просто меняют на новое.

• Симптомы неисправности ДПДЗ
• Причины поломки датчика
• Как проверить ДПДЗ

Признаки неисправности датчика положения дроссельной заслонки

Перед тем как перейти к описанию симптомов поломки ДПДЗ, имеет смысл вкратце остановиться на вопросе, на что влияет датчик положения дроссельной заслонки. Необходимо понимать, что основная функция указанного датчика состоит в определении угла, на который повернута заслонка. От этого зависит угол опережения зажигания, расход топлива, мощность двигателя, динамические характеристики машины. Информация от датчика попадает в электронный блок управления двигателем, и на ее основании компьютер посылает команды о количестве подаваемого топлива, угле опережения зажигания, что способствует образованию оптимальной топливовоздушной смеси.

Соответственно, неисправности датчика положения дроссельной заслонки выражаются в следующих внешних признаках:

• Нестабильные, «плавающие», обороты холостого хода.
• Двигатель глохнет во время переключения передач, либо после перехода с какой-либо передачи на нейтральную скорость.
• Мотор может произвольно заглохнуть при работе на холостом ходу.
• Во время езды имеются «провалы» и рывки, в частности, при разгоне.
• Ощутимо снижается мощность двигателя, падают динамические характеристики автомобиля. Что очень заметно на показателях динамики разгона, проблемах при езде на машине в гору, и/или при ее значительной загрузке или буксировке прицепа.
• На приборной панели активируется (загорается) сигнальная лампа Check Engine. При сканировании ошибок из памяти ЭБУ диагностический прибор показывает ошибку р0120 или другую, связанную с датчиком положения дроссельной заслонки и ее неисправностью.
• В некоторых случаях отмечается повышенный расход топлива автомобилем.

Здесь же стоит отметить, что перечисленные выше признаки могут указывать и на проблемы с другими узлами двигателя, в частности, на неисправность дроссельной заслонки. Однако в процессе выполнения диагностики имеет смысл также проверить и датчик ДПДЗ.

Причины неисправности ДПДЗ

Существуют два типа датчиков положения дроссельной заслонки — контактный (пленочно-резистивный) и бесконтактный (магниторезистивный). Чаще всего из строя выходят именно контактные датчики. Их работа основана на движении специального ползунка по резистивным дорожкам. Со временем они изнашиваются, из-за чего датчик начинает выдавать некорректную информацию на ЭБУ. Итак, причинами поломки пленочно-резистивного датчика может быть:

• Потеря контакта на ползунке. Это может быть вызвано как просто его физическим износом, так и обломом наконечника. Может попросту износиться резистивный слой, из-за чего также пропадает электрический контакт.
• Не повышается линейное напряжение на выходе датчика. Такая ситуация может быть вызвана тем, что напыление основы стерлось практически до основания в том месте, где начинается движение ползунка.
• Износ шестерен привода ползунка.
• Обрыв проводов датчика. Это могут быть как питающие, так и сигнальные провода.
• Возникновение короткого замыкания в электрической и/или сигнальной цепи датчика положения дроссельной заслонки.

Что касается магниторезистивных датчиков, то у них нет напыления из резистивных дорожек, поэтому его поломки сводятся, в основном, к обрыву проводов или возникновению в их цепи короткого замыкания. А методы проверки у одного и другого типа датчиков аналогичные.

В любом случае ремонт вышедшего из строя датчика вряд ли возможен, поэтому после выполнения диагностики необходимо попросту заменить его на новый. При этом желательно использовать бесконтактный датчик положения дроссельной заслонки, поскольку такой агрегат имеет гораздо более длительный срок службы, хоть и стоит дороже.

Как определить неисправность датчика дроссельной заслонки

Проверка ДПДЗ сама по себе несложная, и все что понадобится, это электронный мультиметр, способный измерять постоянное напряжение. Итак, чтобы проверить неисправность ДПДЗ, необходимо действовать по приведенному далее алгоритму:

• Включите зажигание автомобиля.
• Отсоедините фишку от контактов датчика и с помощью мультиметра удостоверьтесь, что на датчик подходит питание. Если питание есть — продолжайте проверку. В противном случае необходимо «прозвонить» питающие провода с тем, чтобы найти место обрыва либо другую причину, почему не подходит напряжение на датчик.
• Минусовый щуп мультиметра установить на «массу», а плюсовой — на выходной контакт датчика, с которого информация идет на электронный блок управления.
• При закрытой заслонке (соответствует полностью отжатой педали акселератора) напряжение на выходном контакте датчика не должно превышать значения 0,7 Вольта. Если полностью открыть заслонку (полностью выжать педаль акселератора), то соответствующее значение должно быть не менее 4 Вольт.
• Далее нужно вручную открывать заслонку (вращать сектор) и параллельно следить за показаниями мультиметра. Они должны плавно повышаться. Если соответствующее значение поднимется скачкообразно, то это говорит о том, что в резистивных дорожках имеются потертые места, и такой датчик нужно заменить на новый.

Владельцы отечественных ВАЗов зачастую сталкиваются с проблемой неисправности ДПДЗ по причине низкого качества проводов (в частности, их изоляции), которыми штатно комплектуются эти машины с завода. Поэтому рекомендуется их заменить на более качественные, например, производства ЗАО «ПЭС/СКК».

Ну и, конечно же, необходимо выполнить проверку с помощью диагностического прибора, наподобие ELM327 или его аналога. Сканер точно укажет номер ошибки, а также определит, есть ли еще проблемы у автомобиля, возможно в других системах.

Самая распространенная ошибка, связанная с датчиком положения дроссельной заслонки имеет код р0120 и расшифровывается как «Неисправность цепи датчика/выключателя «A» положения дроссельной заслонки/педали». Другая возможная ошибка р2135 имеет название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки».

После замены датчика на новый нужно обязательно стереть информацию об ошибке из памяти ЭБУ программно, либо просто на несколько секунд снять с аккумуляторной батареи минусовую клемму. Однако воспользоваться программой предпочтительнее.

Заключение

Неисправность датчика положения дроссельной заслонки — поломка не критическая, однако ее нужно диагностировать и исправить как можно быстрее. В противном случае двигатель будет работать при значительных нагрузках, что приведет к сокращению его общего ресурса. Чаще всего ДПДЗ выходит из строя просто из-за банального износа и восстановлению не подлежит. Поэтому его нужно просто заменить на новый.

Не нашли ответ на свой вопрос?
