Как можно быстро слить бензин с Лады Ларгус
Ситуаций, при которых возникает необходимость удалить из бака своего авто остающееся там топливо, существует великое множество. Нередко данная процедура осуществляется, когда в резервуаре оказывается горючее слишком низкого качества – здесь никакой другой способ не поможет избежать проблем. Иногда бак заполняется не бензином, а тем же дизелем.
Подобная оплошность на заправке, по счастью, – явление не слишком частое, ведь только если неправильное топливо не доходит до двигателя Лады, то неприятностей удается избежать. По этой причине действовать необходимо в экстренном порядке.
Когда же ошибка замечена не сразу и машина даже недолго проездит на сомнительном коктейле, то ее владельцу понадобится еще и промывать всю систему и особо тщательно топливный насос. Вполне возможно, что придется менять и фильтры.
Особых сложностей не встречают люди, ездящие на старых моделях Лады. В таких автомобилях выкачать горючее очень легко – открывается пробка, внутрь вставляется шланг, а далее топливо извлекают, используя старый добрый принцип сообщающихся сосудов. Ларгус – машина новая, а потому описанный выше простой вариант реализовать не удастся. О том, как по-другому слить с нее бензин, расскажем подробнее далее.
-
Читайте также:
Специфика Ларгуса
Лада рассматриваемой модели относится к сравнительно новому поколению транспортных средств. В авто слить бензин мешает прежде всего специфическое строение горловины топливного резервуара. Она слишком длинная и к тому же изогнутая. Вдобавок ко всему – внутри установлена сеточка, так что ни одна, даже очень тонкая трубочка (к примеру, от капельницы) внутрь не проникнет, что бы ни говорили на профильных форумах. Это означает, что проверенный временем способ сливания бензина в данном случае совершенно неприменим.
В ситуации с Ларгусом есть три варианта имеющие приблизительно одинаковую эффективность – причем в двух часть горючего в любом случае останется на дне, как бы вы ни старались. Таким образом, удастся выполнить рассматриваемую в настоящей статье задачу путем:
- демонтажа всего бака;
- используя штатный бензонасос;
- через отверстие, в котором вышеназванный агрегат крепится.
Вариант с обраткой в Ларгусе также не работает – он годится для авто более ранних выпусков.
Снимаем бак
Если демонтировать резервуар, то вы без проблем сможете полностью вылить из него все остатки бензина. Упомянутая процедура проводится не только, когда необходимо убрать неправильное топливо, но и для устранения конденсата. Последний в емкости оседает понемногу. Он скапливается в ней, собираясь на дне. Если его наберется чересчур много, то возникнут проблемы с двигателем.
Бензобак на вышеназванной модели Лады снимается довольно просто, но времени все работы занимают немало – 2-4 часа, в зависимости от наличия у владельца авто опыта и технических приспособлений.
Обязательно потребуется рампа, смотровая яма или надежный подъемник. Если бак полный, то желательно израсходовать горючее до момента его демонтажа. В противном случае придется снимать заливной рукав, а через открывшееся отверстие выкачать бензин. В результате у вас останется 4-6 литров топлива и какой-то объем конденсата.
Из инструментов подготовьте ключи:
- торцевые – на 13 миллиметров и 10;
- ТОRХ Т20 (биты 6-конечной звездочкой);
- набор отверток;
- плоскогубцы.
Процедура снятия бака выглядит следующим образом:
- уменьшите давление в топливной магистрали;
- отключите от батареи минусовый кабель;
- выдерните клемму топливного насоса;
- снимите лючок наливной трубы и вывинтите удерживающие ее шурупы;
- скрутите гайку заземления и отсоедините сам защитный элемент (местоположение – арка заднего правого колеса);
- извлеките из держателей, закрепленных на бензобаке, трубке адсорбера и топливного шланга правый стояночный тормоз;
- демонтируйте топливопровод, тянущийся к рампе от патрубка подачи бензина, аналогичным образом поступите со шлангом, идущим к адсорберу;
- снимите с передних и задних кронштейнов добавочного и основного глушителей подушки подвески;
- приспустите всю систему вывода выхлопных газов и зафиксируйте в таком положении проволокой;
- демонтируйте тепловой экран дополнительного глушителя;
- подоприте бак (например, доской);
- скрутите гайки, крепящие резервуар к правому и левому кронштейнам, а после те, что держат его на переднем и заднем;
- осторожно опустите бак на землю.
Топливный фильтр Lada Largus
Для очистки бензина, который поступает в силовую установку, на автомобиле Лада Ларгус имеется топливный фильтр. В процессе эксплуатации транспортного средства расходник теряет свою пропускную способность, так как забивается мусором.
Из-за этого мотор перестает стабильно работать, а на бензонасос ложится дополнительная нагрузка. Для решения проблемы с забитым фильтром необходима его замена. Выполнить ее не особо сложно своими руками.
Артикул фирменного топливного фильтра Лада Ларгус
Фильтры тонкой и грубой очистки горючего на Лада Ларгус входят в состав топливного модуля. Официально производитель допускает замену стакана только в сборе. Поэтому ни фильтр тонкой очистки, ни сеточка не обладают собственными артикулами и не поступают в розничную продажу. Поэтому приобрести оригинальные новые расходники по отдельности невозможно, а в сборе с модулем дорого.
Оригинальный топливный стакан Лада Ларгус с двигателем на 8 клапанов имеет артикульный номер 172024388R. Аналогичный узел применяется и на автомобилях с мотором на 16 клапанов. Фирменный топливный модуль стоит от 18000 до 30000 рублей.
Так как стоимость оригинального модуля с фильтрами тонкой и грубой очистки высока, водители прибегают к покупке аналогов. Среди них достаточно много хороших вариантов. В таблице ниже представлены наилучшие альтернативы родному топливному стакану.
Таблица — Аналоги топливного модуля на автомобиль Лада Ларгус
| Krauf | KR0820M | 2500-4000 |
| Bosch | 986580957 | 5400-7000 |
| ERA | 775120A | 3800-5000 |
| Pierburg | 700468770 | 4800-6000 |
| Messmer | 775120A | 4200-5300 |
Несмотря на отсутствие в продаже оригинальных фильтров тонкой очистки топлива, желая сэкономить, автовладельцы приспособили для Лада Ларгус расходники от других машин. В таблице ниже представлены фильтры, которые подходят для восстановления нормальной работоспособности модуля.
Таблица — Топливные фильтры тонкой очистки на автомобиль Лада Ларгус
| Japan Parts | FC130S | 900-1100 |
| Profit | 15350023 | 800-1000 |
| Nipparts | N1331054 | 600-670 |
| Ashika | 3001130 | 910-1300 |
Сеточки-фильтр от некоторых других машин также подходят для Лада Ларгус. В таблице ниже представлены сторонние производители, чьи расходники рекомендуется ставить при забивании сеточки грубой очистки.
Таблица — Топливные фильтр-сеточки на автомобиль Лада Ларгус
| Francecar | FCR210141 | 270-350 |
| Knecht-Mahle | KL4161 | 320-400 |
| Opel | 4408101 | 190-230 |
| Mercedes | 4534700400 | 700-900 |
| Renault (RVI) | 7700845961 | 400-450 |
Расположение топливного фильтра
Фильтры тонкой и грубой очистки совмещены с топливным стаканом. Сам модуль находится непосредственно в бензобаке. Для его демонтажа потребуется снять задний ряд сидений.
Периодичность замены топливного фильтра
Согласно официальным заявлениям производителя топливный модуль и соответственно находящиеся в нем фильтры, рассчитан на весь срок службы автомобиля. Его замена не предусмотрена, поэтому не существует никаких официальных рекомендаций по периодичности установки новых расходников.
Опыт эксплуатации Лада Ларгус показал автовладельцам необходимость замены топливных фильтров как тонкой, так и грубой очистки. Согласно наблюдениям водителей сеточка забивается, когда пробег приближается к 30-50 тыс. км. Чуть дольше служит фильтр тонкой очистки. Его замена обычно необходима при пробеге 60-100 тыс. км.
О необходимости сменить топливный фильтр говорят нижепредставленные симптомы:
- сложности с пуском мотора;
- рывки во время движения;
- при интенсивном разгоне глохнет мотор;
- двигатель плохо работает под нагрузкой;
- ухудшение динамики;
- появились посторонние звуки при работе бензонасоса.
Замена топливного модуля и фильтров
Инструкция по замене топливного модуля и входящих в него фильтров тонкой и грубой очистки представлена ниже.
- Снять задний ряд сидений.
- Нажать фиксатор клеммной колодки.
- Отсоединить топливопровод.
- Открутить фиксирующее кольцо топливного модуля.
- Изъять топливный стакан. При наличии нового модуля заменить его.
- Для замены сеточки следует частично разобрать стакан.
- Для замены фильтра тонкой очистки продолжить разборку стакана.
- Установить новый фильтр тонкой очистки и собрать все в обратном порядке.
Замена топливного фильтра Лада Ларгус: фото и видео, артикулы
Фильтр тонкой очистки топлива на универсалах и фургонах Ларгус встроен в модуль бензонасоса. По регламенту менять этот фильтр положено в сборе с модулем, а период между заменами составляет 160 тыс. км. У фирмы Рено, в отличие от ВАЗа, указан интервал 120 тысяч, но суть будет та же – замена топливного фильтра на Ладе Ларгус и на Логане производится только с насосом. Мы рассмотрим, что можно сделать, чтобы получить вполне пригодное, но всё же временное решение. Заодно будет указано, как заменить фильтр-сеточку.
Если кто-то сомневается в наличии «бумажного» фильтра, можете посмотреть на него изнутри. Приводим видео.
Конструкция топливного фильтра-колбы в насосе
То, что обведено на рисунке по контуру – это и есть фильтр тонкой очистки. Через сеточку 2 топливо поступает в насос, затем оно попадает в ёмкость 3. Эта ёмкость соединена с рампой через верхний штуцер и патрубок. Штуцер 1 – тоже важный элемент, так как он подключается к клапану «обратки».
Топливный модуль в разборе
Клапан обратного тока вмонтирован в нижний стакан, и он позволяет сбрасывать лишнее давление.
По внешнему виду детали 3 всегда можно оценить степень засорённости фильтра. Жаль, что ёмкость является неразборной. Искать артикул на деталь 3, к сожалению, бессмысленно: топливный фильтр на Ладе Ларгус меняется в сборе с насосом.
Снимаем топливный модуль
Будем выполнять все шаги так, будто пытаемся заменить бензонасос:
- Наклоняем подушку дивана, убираем её. Поднимаем пластиковый люк, отводим вперёд ковровое покрытие. Вынимаем круглую крышку из отверстия;
Избавляемся от лишних деталей
- Зажигание должно быть выключено. Подгибаем язычок на разъёме и отключаем разъём;
Разбираемся с электричеством
- Заводим двигатель и ждём, когда он заглохнет. Затем зажигание надо выключить;
- Отключаем топливный патрубок, а фиксирующее кольцо выкручиваем против часовой стрелки. Здесь поможет монтажная лопатка (см. фото).
Сначала – патрубок, затем – фиксатор
Сняв модуль в сборе, можно будет заменить фильтр-сеточку. Старайтесь не терять уплотнительное кольцо, установленное между модулем и баком.
Замена сеточки фильтра
На Ладе Ларгус топливный фильтр грубой очистки – это съёмная сетка перед насосом. Заменить её будет просто:
- Отщёлкиваем фиксаторы стакана (3 шт.);
Начинаем разбирать модуль
- Появляется доступ к сеточке. Она легко снимается с насоса.
Самый первый элемент в топливном тракте
Монтаж всех модулей и узлов проводят в обратном порядке. Если сетка не сильно повреждена, её можно только промыть и высушить. Поможет автохимия на основе ксилола или оксиэтилированных спиртов.
Разбираем модуль с целью заменить фильтр
Основное, что нужно помнить: сначала отключают коричневый разъём. Затем снимают датчик уровня, отстегнув отвёрткой фиксатор.
Похожие фиксаторы удерживают и верхнюю крышку. Сняв её, отключают белый разъём (см. фото). Как снять нижнюю часть модуля, рассмотрено в предыдущей главе. А вот с патрубками придётся повозиться: одевая или снимая их, штуцеры надо удерживать над паром.
Добиться результата сразу не получалось ни у кого.
Вместо штатных патрубков, чёрных, блестящих и красивых, можно купить гофрированные шланги от автомобиля ВАЗ-2110. Такая замена является проверенной.
Как лучше поступить с колбой
На Ладе Ларгус топливный фильтр – это колба, в которой находится бумага. Отдельно эту колбу не продают, и заменить её нельзя. Зато её можно распилить, чтобы изъять фильтрующий элемент полностью.
Корпус топливного фильтра
На последнем шаге обе половинки склеивают, а сушка производится под прессом (на стяжках).
Для склейки используют любой бензостойкий герметик.
Итак, у нас есть «пустой» корпус фильтра, который устанавливают на место. Выполнив сборку модуля, его можно будет использовать, но есть условие: через 1000-2000 км модуль придётся заменить. Следуйте нашим советам, если мотор «пробежал» 150-160 тысяч и его уже не жалко.
Чего делать не следует!
Казалось бы, с вычищенной колбой можно ездить долго, надо только в топливопровод врезать новый фильтр. Обычно так и делают, взяв фильтр от Рено Логан (фаза 1).
Врезка фильтра в магистраль под капотом
Получается вот что:
- Если колба – пустая и добавлен «внешний» фильтр, мотор заводится и через 2-3 секунды глохнет;
- Если колбу не чистили, добавлять новый фильтр бесполезно: возрастает нагрузка на насос, и только.
Пусть выводы читатель сделает сам.
Альтернативный вариант
Ниже показана колба, которая выглядит почти так же, как оригинальный топливный фильтр Лады Ларгус.
Комплектующие бренда JS Asakashi
Эту колбу можно установить вместо штатной. Надо только укоротить элементы крепления (трубки) примерно на 20 мм. Речь шла о фильтрах для легковушек Nissan:
- JS ASAKASHI FS22001
- JAPANPARTS FC-130S
- PATRON PF3924
Артикулы топливного фильтра
Назовём здесь артикулы топливного модуля: 8200307403, 6001547605 и 6000591702. Также фирма Рено использует артикул 172024388R. Что касается фильтра-сетки, оригинального артикула нет, зато есть аналоги-заменители:
- MASUMA MPU025N
- NPA NP51109412
Подбор аналогов
Топливный модуль может быть выпущен под следующими брендами:
- BOSCH 0 986 580 957 или 0 986 580 369
- ERA 775120
- ASAM 30290
- PIERBURG 7.00468.77.0
Делайте выбор.
Пример на видео: снятие топливного насоса, без монтажной лопатки обойтись нельзя
Лада Ларгус: реальный и заявленный объём топливного бака
Лада Ларгус представляет собой достаточно распространённый на территории СНГ автомобиль. Согласно техническим характеристикам, его заявленный объём составляет порядком 50 л. При этом на самом деле в него можно залить несколько больше топлива.

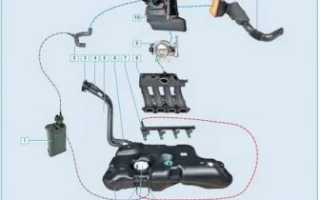

Топливный бак Лада Ларгус
Лада Ларгус: заявленный объём бака
В настоящее время, согласно технической документации, в данный автомобиль можно залить примерно 50 литров топлива. Учитывая расход топлива этой модели машины, бензина ей хватит примерно на 450 км движения в черте города и 700 км езды по ровной трассе за его пределами.
На самом деле объём топливного бака автомобиля Лада Ларгус обладает несколько большими размерами. Многим их владельцам удавалось заправиться не на 50, а сразу на 65 литров, что, естественно, вызывало полное удовлетворение. Дело в том, что на таком количестве топлива автомобиль сможет передвигаться примерно 600 км в черте города и около 900 км по ровной трассе. Так за счёт чего такой диссонанс между заявленным и реальным объёмом топливного бака у автомобиля Лада Ларгус?
Секрет повышенных характеристик
В настоящее время производители автомобилей Лада Ларгус в технической документации, прилагаемой к нему, указывают размеры своего топливного бака, равные примерно 50 литров. На самом деле залить в него бензина можно намного больше. Причин этому сразу несколько:
- сравнительно большая горловина топливного бака;
- заведомая заявка несколько меньшего объёма производителями для соответствия технической документации;
- наличие в баке специальных пустот, повышающих уровень его износостойкости;
- погрешности в работе автозаправочного оборудования.
О длинной горловине
естественно, что создатели автомобиля лада ларгус при возможности указали бы в технических параметрах именно 65 литров топлива, если бы у них была такая возможность. на самом деле практически в любую машину можно залить несколько больше бензина, нежели указано в документации. это обусловлено тем, что далеко не весь реальный объём топливного бака подлежит учёту. дело в том, что горловина не является подучётным пространством. при этом в автомобиле лада ларгус она обладает повышенными размерами, в сравнении с прочими моделями. в итоге несколько литров топлива туда преспокойно войдёт.

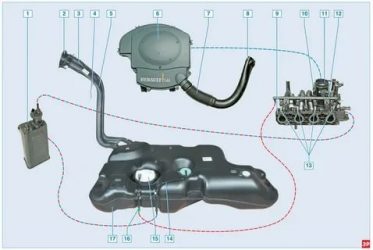

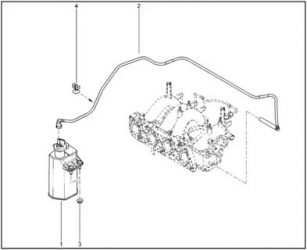

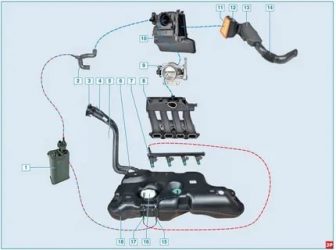

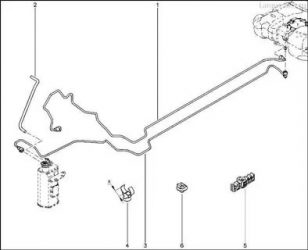

топливная систенма лада ларгус
лучше перестраховаться
ещё одним обязательным для понимания моментом является то обстоятельство, что производители указывают не точный, а приблизительный объём топливного бака. при этом в реальности он ни в коем случае не должен быть меньшим по размерам, нежели написано в заявке от фирмы-изготовителя. именно по этой причине компании перестраховываются и указывают несколько меньший объём топливного бака.
все азс врут
также не следует забывать и о том, что «увеличить» количество вмещающегося топлива без проблем смогут нечистые на руку автозаправочные станции. на самом деле даже существуют официально указываемые «просчёты» оборудования в процессе заливки бензина в автомобиль. чаще всего речь идёт о 50 мл на 10 л. что уж говорить о неофициальных «ошибках».
безопасность превыше всего
ещё одну причину таких различий следует искать в физических свойствах самого бензина. дело в том, что в процессе нагревания он достаточно сильно расширяется. так что, если топливный бак не обладает дополнительными объёмами, то это может привести к поломке. именно во избежание подобных эксцессов в любом баке имеются специальные полые выступе. в обычных условиях после отстрела заправочного пистолета они всё ещё остаются пустыми. если же немного подождать и попытаться продолжить заправку, то эти резервные пространства будут также заполнены.
как самостоятельно проверить объём топливного бака у автомобиля лада ларгус?
Для этого понадобится не так уж и много: сам автомобиль, металлическая канистра с метками литража и, конечно же, топливо. При этом последовательность действий должна быть таковой:
- Приезд на автозаправочную станцию.
- Заправка до отметки в 50 литров.
- Использование канистр с дополнительными объёмами топлива после отстрела заправочного пистолета.
Крышка топливного бака Лада Ларгус
При этом, конечно, достаточно тяжело оценить, насколько точны показания автозаправочного оборудования на станции. Однако при всём при этом вряд ли ошибка здесь будет значительной. Максимум — 1 литр топлива. Так что на чистоту эксперимента это особо не повлияет.
После отстрела автозаправочного пистолета в баке автомобиля Лада Ларгус будет находиться приблизительно 49-50 л бензина. Необходимо закрыть топливный бак и несколько отъехать от АЗС, чтобы не мешать остальным и обезопасить себя. В дальнейшем нужно взять наполненные топливом подготовленные заранее канистры с метками литража.
При этом крайне важно, чтобы данная тара была изготовлена из металла. Дело в том, что пластмасса способна дать искру, которая может привести к серьёзным последствиям не только для автомобиля, но и для нерадивого экспериментатора.
Если нет возможности найти именно металлические канистры и приходится использовать небезопасную тару, то следует обязательно заранее подготовить огнетушитель.
В дальнейшем следует медленно доливать бензин до того, как из горловины топливного бака не покажется уровень жидкости. Спешить не стоит по той причине, что при быстром заполнении топливо не успевает распределиться равномерно и некоторые пустоты сохраняются. Чаще всего результатом такого эксперимента для топливного бака автомобиля Лада Ларгус становится показатель в 60-62 литра бензина.
Стоит отметить, что для машины достаточно вреден перелив топлива. Дело в том, что при расширении бензина в процессе его нагревания бак будет страдать и в конечном счёте выйдет из строя. Кроме этого не рекомендуется и пренебрегать мигающей лампочкой, уведомляющей о том, что бензина в баке осталось совсем мало. Это связано с тем, что при работе с малыми объёмами топливного бака излишняя нагрузка ложится на насос. При постоянной езде с мигающей лампочкой, он также довольно быстро выйдет из строя и его придётся менять.
Топливный фильтр Лада Ларгус
Топливный фильтр со временем засоряется присутствующими в бензине примесями и требует замены. Лада Ларгус здесь не исключение. Как выяснить, что топливный фильтр пришел в негодность и «просится» на замену? Можно ли выполнить эту процедуру самостоятельно, не прибегая к услуге сервиса? Какие последствия ожидают топливный контур и мотор, если пренебречь своевременной заменой? Таких вопросов может возникнуть целая уйма, особенно у малоопытного обладателя Лада Ларгус. Наш материал призван внести ясность в обозначенные аспекты и помочь многим владельцам решить данную проблему собственноручно.
Что представляет собой фильтрующий элемент в топливной системе?
Исправное состояние компонентов системы напрямую зависит от качественных показателей применяемого топлива. Отечественному обывателю не понаслышке известно, какой вред указанным узлам может доставить некондиционный бензин. Топливный фильтр выполняет функцию очистки топлива перед его подачей в топливную рампу к форсункам, а затем в виде смеси в камеры сгорания. Если владелец применяет качественный фильтр и заправляет своего «коня» только на проверенной станции, то система будет служить без сбоев весьма длительное время.
Рекомендация специалиста
К проверке степени засорения топливного фильтрующего элемента владельцу не только Лада Ларгус, но и любой другой модели «ВАЗ» следует прибегать спустя каждые 20 тыс. км пройденного пути.
Для чего предназначен фильтр?
Бесперебойное функционирование моторов 8 клапанов и 16 клапанов обеспечивается при условии корректной работы системы топливоподачи. Таким образом, достигается более длительная сохранность компонентов цилиндропоршневой группы. Фильтр призван «отвечать» за обеспечение чистоты топлива, поступающего внутрь камер мотора.
Это подразумевает факт присутствия в числе задач данного элемента таких функций:
- предотвратить проникновение вместе с топливом в мотор твердых частиц разного происхождения, которые способны спровоцировать быстрый износ, не только хона на стенках гильз, но причинить двигателю непоправимый ущерб;
- позаботиться о максимальном продлении ресурса агрегата.
Принцип действия
В модели Лада Ларгус конструкция фильтрующего компонента имеет необычное решение, поэтому его замена топливного фильтра может вызвать ряд несущественных сложностей. Узел состоит из двух компонентов, которые обеспечивают очистку поступающего в систему топлива. Они находятся в самом насосе и представляют собой единый модуль, заменить который возможно целиком. Производитель заложил в фильтрующий компонент завидный ресурс, который при соблюдении владельцем регламентных требований, может достичь 160 тыс. км.
Рекомендация
При возникновении потребности в замене фильтра понадобится демонтировать топливный насос, а эта процедура достаточно трудоемка и кропотлива. В такой ситуации резонным действием будет замена топливного фильтра, то есть всего модуля, состоящего из двух компонентов. Частые разборочные процедуры этого узла, к примеру, для замены одного из компонентов, крайне нежелательны для топливного насоса и его сопутствующей инфраструктуры.
Симптомы неисправности
Самыми распространенными признаками засорения фильтра в системах питания моторов 8 клапанов, так и 16 клапанов являются:
- появление неоправданно завышенного топливного потребления;
- присутствие рывков мотора, особенно в момент нагрузок;
- мотор склонен троить;
- перебои в топливоподаче;
- резкое снижение уровня тяги.
В некоторых ситуациях мотор Лада Ларгус начинает неоправданно глохнуть, находясь в режиме холостых оборотов. Прийти к мнению о засорении фильтра можно лишь спустя некоторое время, когда указанные признаки будут прогрессировать в своем проявлении. Если поломка сопровождается внезапным характером, то вероятно, что причина кроется не в фильтре.
Клиренс Рено Сандеро 2
Что лучше Дастер или Ховер
Подготовительный этап
Важно знать, где стоит фильтрующий элемент. Здесь рекомендуется осуществить такие действия:
- обеспечить постановку авто LADA Largus на ровную площадку и добиться устойчивого проветривания ремонтного места;
- запастись потребным инструментом и новым насосом.
Замена топливного фильтра
- Откидываем подушку сидения кормы и открываем крышку люка.
- Отключаем предохранитель питания насоса.
- Запускаем двигатель LADA Largus и даем ему возможность выработать присутствующее под давлением в контуре топливо. Агрегат заглохнет.
- Отключаем питание посредством съема клемм с АКБ.
- Отсоединяем топливные магистрали, подходящие к модулю насоса.
- Откручивает фиксирующий диск.
- Освободив сборку насоса внутри посадочного гнезда, извлекаем ее и заменяем новым аналогом. Если требуется заменить только сеточный фильтр, выполняем это действие.
- После сборки конструкции по обратному алгоритму обязательно проверяем герметичность системы.
Подведем итоги
Как мы убедились, топливный фильтрующий элемент автомобиля LADA Largus наделен важной функцией очистки поступающего в мотор топлива. При замене засорившегося фильтра потребуется демонтаж насоса, вы знаете, где стоит он. Для выполнения всего перечня ремонтных действий потребуется обзавестись минимумом информации и определенными навыками. Это позволит оперативно выполнить замену и сэкономить финансовый ресурс ввиду отсутствия потребности в посещении сервиса.
Предохранители Лада Ларгус и реле с назначением и схемами блоков
Лада Ларгус грузопассажирский универсал, который выпускался в различных вариантах исполнения. Наибольшую популярность получила Ларгус Кросс (Largus Cross) с 8 и 16 клапанами. Годы производства: 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019. После этого автомобиль прошел рестайлинг и обновленный выпускается с 2020 года и по настоящее время. В данной статье вы найдете описание предохранителей и реле Лада Ларгус со схемами блоков и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашей Лады Ларгус (норма, стандарт, люкс).
Блок в салоне
Он находится в левом торце приборной панели, со стороны водителя, за защитной крышкой.
Фото — схема
С обратной стороны защитной крышки, на некоторых моделях, будет нанесена актуальная схема назначения предохранителей.
Схема
Описание
| 1 | 20А Стеклоочиститель и омыватель лобового стекла, центральный электронный коммутационный блок в салоне (ЦЭКБС), блок реле потребителей электроэнергии (управление реле обогрева заднего стекла) |
| 2 | 5А Комбинация приборов, блок управления двигателем, управление реле топливного насоса, автомобильный терминал «ЭРА-Глонасс» (’19-’20) |
| 3 | 10А Выключатель ламп стоп-сигнала, дополнительный стоп-сигнал |
| 4 | 10А Указатели поворота, диагностический разъем, блок транспондера (’12-’16), реле дневных ходовых огней (’12-’16), центральный электронный коммутационный блок в салоне (ЦЭКБС), антенна иммобилизатора, блок управления системой парковки (’16-’20) |
| 5 | Сигнал |
| 6 | Резерв |
| 7 | Аварийная сигнализация |
| 8 | Резерв |
| 9 | 10А Левая фара (ближний свет), комбинация приборов, насос омывателя фар (’12-’16) |
| 10 | 10А Правая фара (ближний свет) |
| 11 | 10А Левая фара (дальний свет), комбинация приборов |
| 12 | 10А Правая фара (дальний свет) |
| 13 | 30А Задние стеклоподъемники |
| 14 | 30А Передние стеклоподъемники |
| 15 | 10А Блок управления анти блокировочной системой (ABS), датчик ускорения, датчик угла поворота рулевого колеса |
| 16 | 15А Подогрев передних сидений |
| 17 | 15А Звуковой сигнал |
| 18 | 10А Габаритный огонь с левой стороны, освещение номерного знака (’16-’20), освещение перчаточного ящика (’16-’20) |
| 19 | 10А Габаритный огонь с правой стороны, освещение номерного знака (’12-’16), освещение перчаточного ящика (’12-’16), подсветка выключателей и устройств салона (комбинация приборов, выключатель аварийной сигнализации, панель управления кондиционером, аудиосистема, переключатель центрального замка, прикуриватель, выключатель обогрева заднего стекла,- переключатель стекло — подъемника двери водителя, импульсной выключатель обогрева, выключатель блокировки внутренних ручек дверей), центральный электронный коммутационный блок в салоне (ЦЭКБС) |
| 20 | 7,5А Задний противотуманный огонь (левый фонарь), комбинация приборов |
| 21 | 5А Обогрев зеркал |
| 22 | 5А ’19-’20: Автомобильный терминал «ЭРА-Глонасс» |
| 23 | Резерв |
| 24 | 5А ’12-’16: Электронасос усилителя рулевого управления |
| 25 | 5А ’12-’16: Система управления газовым питанием (LPG) |
| 26 | 5А Блок управления подушками безопасности и пред натяжителями ремней безопасности |
| 27 | 20А Задний стеклоочиститель и омыватель, лампы заднего хода (правый фонарь), насос омывателя фар (’12-’16), звуковой сигнал не пристегнутого ремня безопасности водителя (’16-’20) |
| 28 | 15А система, комбинация приборов, освещение салона (центральный плафон, плафон 3-го ряда сидений), освещение багажного отсека, центральный электронный коммутационный блок в салоне (ЦЭКБС) |
| 29 | 15А Диагностический разъем, центральный электронный коммутационный блок в салоне (ЦЭКБС) |
| 30 | 20А Центральный замок, центральный электронный коммутационный блок в салоне (ЦЭКБС) |
| 31 | 15А Передние противотуманные фары |
| 32 | 30А Обогрев заднего стекла, обогрев зеркал |
| 33 | Резерв |
| 34 | Резерв |
| 35 | Резерв |
| 36 | 30А Отопитель, панель управления кондиционером (’16-’20) |
| 37 | 5А Электропривод наружных зеркал заднего вида |
| 38 | 10/15А Прикуриватель, аудиосистема |
| 39 | 30А ’12-’18: Отопитель, панель управления кондиционером |
| 10А ’19-’20: Отопитель, автомобильный терминал «ЭРА-Глонасс» |
За работу прикуривателя отвечает предохранитель номер 38.
Отдельно, за блоком предохранителей, под панелью находится реле обогрева заднего стекла (40А).
Блок под капотом
Он расположен с левой стороны подкопотного пространства рядом с аккумулятором и закрыт защитной крышкой.
Вариант 1
Фото — схема
Назначение
| F1 | Резерв |
| F2 5А | Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле системы управления двигателем |
| F3 25А | Силовые цепи: реле топливного насоса и катушек зажигания; главного реле системы управления двигателем |
| F4 30А | Силовая цепь реле вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F5 40А | Силовые цепи: реле кондиционера; реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F6 25А
F7 50А |
Цепи блока управления ABS |
| F8 60А | Цепи: электропитания всех потребителей, запитываемых от выключателя зажигания; левого под рулевого переключателя |
| F9 40А | Цепь электропитания блока предохранителей в салоне |
| к1 | Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) |
| к2 | Реле кондиционера |
| к3 | Реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера) |
| к4 | Реле топливного насоса и катушек зажигания |
| к5 | Главное реле системы управления двигателем |
| к6 | Реле прикуривателя |
| к7 | Реле противотуманных фар |
| к8 | Реле вентилятора отопителя |
Вариант 2
Схема
Обозначение
| 299-1 | 231(А) | Реле противотуманных фар |
| 753(B) | Реле насоса омывателя фар | |
| 299-2 | 233 | Реле вентилятора отопителя |
| 597-1 | F1 (60 A), F2 (60 А) | Электронный блок управления системами ABS и ESP |
| 597-3 | F1 (50 A). F2 (25 А) | Переключатель наружного освещения, блок предохранителей в салоне |
| 784 | 700(A) | Реле электро вентилятора системы охлаждения |
| 474(B) | Реле включения компрессора кондиционера | |
| 1047 | F1 (30 А) | Питание блока реле |
| F2 (25 А) | Питание реле системы впрыска | |
| F3 (5 А) | Питание реле системы впрыска, ЭБУ | |
| F4 (15 А) | Не используется | |
| 238(A). | Реле блокировки впрыска | |
| 236(B) | Реле топливного насоса |
Вариант 3
Схема
Расшифровка
| 43 | 25А Largus CNG: Система управления газовым питанием (LPG) |
| 44 | 25А Блок управления анти блокировочной системой (ABS) |
| 45 | 50А Блок управления анти блокировочной системой (ABS) |
| 46 | 60А Замок зажигания, защита бортовой сети (предохранители (F28-F32, F36), расположенные в салоне), цепи переключателя световой сигнализации |
| 47 | 60А Защита бортовой сети, блок предохранителей в салоне (предохранители, расположенные после выключателя зажигания), цепи переключателя световой сигнализации |
| 51 | 25А Топливный насос, контроллер системы управления двигателем, реле вентилятора системы охлаждения двигателя, реле блока управления двигателем, реле муфты компрессора кондиционера, катушки зажигания 1-4 цилиндров (ВАЗ 21129), катушка зажигания 2×2 (ВАЗ 11189), датчики кислорода, клапан продувки адсорбера, клапан управления длиной впускной трубы (ВАЗ 21129), форсунки, датчик фаз (ВАЗ 21129) |
| 52 | 40А Вентилятор системы охлаждения двигателя, муфта компрессора кондиционера |
| Реле | |
| R1 | Largus CNG: Система управления газовым питанием (LPG) |
| R2 | Отопитель |
| R3 | Передние противотуманные фары |
| R4 | Топливный насос |
| R5 | Блок управления двигателем |
| R6 | Вентилятор системы охлаждения двигателя (высокая скорость) |
| R7 | Муфта компрессора кондиционера |
| R8 | Вентилятор системы охлаждения двигателя (низкая скорость) |
Остались вопросы? Задавайте их в комментарии.
