Преднатяг блокировки дифференциала что это такое?

Что лучше: имитация или передняя преднатяговая блокировка?

Что лучше: имитация или передняя преднатяговая блокировка? Разбираемся в тонкостях и нюансах блокировок на примере УАЗ Патриот. Оба Патриота имеют совершенно одинаковую степень подготовки к бездорожью, они одного модельного ряда (года). Машины выступают в совершенно равных условиях и поэтому у зрителей есть возможность верно оценить работу внедорожных систем.  В целом проведём обзор работы внедорожных систем, выявим их плюсы и минусы.

Для начала немного теоретической части…

Дифференциал — это механическое устройство, узел трансмиссии автомобилей, которое выполняет следующую функцию — принимает мощность вращения и разделяет ее на 2 дифференциально связанных потока.

Дифференциал автомобиля занимается распределением крутящего момента с ведущего вала на правое и левое полуоси. Состоит дифференциал из 4-х конических шестеренок. По габаритам не большой. Если колеса крутятся с одинаковой нагрузкой, то дифференциал распределяет силу вращения пополам (50:50).

Имитация блокировки дифференциала

Электронная блокировка дифференциала – система, которая имитирует блокировку дифференциала с помощью штатной тормозной системы автомобиля. Она препятствует пробуксовке ведущих колес в моменты, когда автомобиль начинает движение, разгоняется на скользком дорожном покрытии или поворачивает. Отметим, что электронная блокировка имеется на многих современных машинах. Далее рассмотрим, как работает электронный дифференциал, а также его применение, устройство,плюсы и минусы.

Принцип электронной блокировки дифференциала

Система, имитирующая блокировку дифференциала, работает циклично. В цикле ее работы присутствует три стадии:

• стадия увеличения давления
• стадия удержания давления
• стадия сброса давления

На первой стадии (когда ведущее колесо начинает проскальзывать) блок управления получает сигналы от датчиков частоты вращения колес и на их основе принимает решение о начале работы. Происходит запирание переключающего клапана, а также открытие клапана высокого давления в гидравлическом блоке системы ABS. Насос ABS создает давление в контуре рабочего тормозного цилиндра проскальзывающего колеса. В результате увеличения давления тормозной жидкости происходит торможение буксующего ведущего колеса.

Вторая стадия начинается с момента, когда прекращается пробуксовка колеса. Система имитации блокировки межколесного дифференциала фиксирует достигнутое тормозное усилие за счет удержания давления. В этот момент действие насоса прекращается.

Третья стадия: колесо заканчивает проскальзывать, происходит сброс давления. Переключающий клапан открывается, а клапан высокого давления закрывается.

При необходимости все три стадии цикла работы электронного дифференциала повторяются. Отметим, что система функционирует, если скорость автомобиля находится в диапазоне от 0 до 80 км/ч.

Электронная блокировка дифференциала основывается на антиблокировочной системе тормозов (ABS — Antilock Brake System) и является неотъемлемой частью системы курсовой устойчивости ESP. Имитация блокировки отличается от классической системы ABS тем, что может самостоятельно увеличивать давление в тормозной системе автомобиля.

Схема системы электронной блокировки дифференциала

Рассмотрим основные элементы системы:

• Насос: необходим для формирования давления в тормозной системе.
• Электромагнитные клапаны (переключающий и высокого давления): включены в тормозной контур каждого колеса. Осуществляют управление потоками тормозной жидкости в пределах отведенного им контура.
• Блок управления: осуществляет управление электронным дифференциалом с помощью специального ПО.
• Датчики частоты вращения колес (установлены на каждом колесе): нужны для информирования блока управления о текущих значениях угловых скоростей вращения колес.

Отметим, что электромагнитные клапаны и насос подачи являются элементами гидравлического блока ABS.

Разновидности системы электронной блокировки дифференциала

Схема работы электронного дифференциала Renault Clio: система считывает разницу в скорости вращения между двумя передними колесами и подтормаживает проскальзывающее колесо
Система предотвращения пробуксовки колес устанавливается в машинах многих автопроизводителей. При этом системы, выполняющие одни и те же функции на разных автомобилях, могут иметь разные названия. Остановимся на самых известных – EDS, ETS и XDS.

EDS – электронная блокировка дифференциала, установленная на большинстве автомобилей (например, Nissan, Renault).

ETS (Electronic Traction System) – система, аналогичная EDS, разработанная немецким автопроизводителем Mercedes-Benz. Эта разновидность электронного дифференциала выпускается с 1994 года. Компания Mercedes разработала также усовершенствованную систему 4-ETS, которая может подтормаживать все колеса машины. Она устанавливается, к примеру, на среднеразмерные премиум-кроссоверы (M-класс).

XDS – расширенная EDS, разработанная немецкой автокомпанией Volkswagen. XDS отличается от EDS дополнительным программным модулем. XDS использует принцип поперечной блокировки (подтормаживание ведущих колес).  Эта разновидность электронного дифференциала призвана увеличить тягу, а также улучшить управляемость машины. Система от немецкого автоконцерна устраняет недостаточную поворачиваемость автомобиля при прохождении поворотов на повышенной скорости (такой недостаток при езде присущ переднеприводным автомобилям) — при этом управляемость становится более точной.

Преимущества электронной блокировки дифференциала

• повышение тяги при поворотах автомобиля
• начало движения без пробуксовки колес
• адаптивная настройка степени блокировки
• полностью автоматическое включение/выключение
• автомобиль уверенно справляется с диагональном вывешиванием колес

Применение электронной блокировки дифференциала

Электронный дифференциал, являясь функцией противопробуксовочной системы, применяется на многих современных автомобилях. Имитацию блокировки применяют такие автопроизводители, как: Audi, Mercedes, BMW, Nissan, Volkswagen, Land Rover, Renault, Toyota, Opel, Honda, Volvo, Seat и другие. При этом EDS используется, к примеру, в автомобилях Nissan Pathfinder и Renault Duster, ETS – на Mercedes ML320, XDS – на машинах Skoda Octavia и Volkswagen Tiguan.

Благодаря своим многочисленным достоинствам системы имитации блокировки получили большое распространение. Электронный дифференциал оказался самым практичным решением для среднестатистической городской автомашины, которая не передвигается по бездорожью. Данная система, препятствуя пробуксовке колес при начале движения автомобиля, а также на скользком дорожном покрытии и в поворотах, существенно облегчила жизнь многим автовладельцам.

Что такое преднатяг дифференциала?

Если одно колесо наехало, например, на лед, то дифференциал на одно колесо дает большую вращательную силу, а на другую — меньшую. То колесо, которое на льду, получает повышенную угловую скорость и станет ведущим, а то колесо, которое крутится по асфальту — перестанет получать вращательную скорость и станет ведомым.

Из-за этого, то, что момент вращения передается только на одно колесо, причем на то, которое находится (в данном случае) на льду, управление и проходимость автомобилем сильно ухудшается. Но, для сохранения управляемости и проходимости, ведущим колесо должно было стать то колесо, которое на асфальте.

Чтобы избежать такого ненужного эффекта, было изобретено устройство — автоматический дифференциал повышенного трения.

Самоблокирующиеся дифференциалы

Механизм повышенного трения — это многодисковый дифференциал, вискомуфта, самоблокирующийся дифференциал «Квайф» и «Торсен» осуществляет частичную блокировку автоматически, без переключения рукоятки водителем.

Отличие автоматического дифференциала от симметричного в том, что автоматический самоблокирующийся имеет пружинный пакет фрикционных дисков.

Состоит автодифференциал из:

• ведомые червячные (полуосевые) шестерни;
• ведущие червячные (саттелиты) шестерни.

Преднатяг дифференциала — это, своего рода, взаимная уступка между комфортом управления и тяговой мощностью автомобиля.

Как устанавливается преднатяг?

Регулировка преднатяга осуществляется путем установки пакета специальных пружинных шайб, которые распирают шестеренки внутри блокировки. Полный пакет таких спецшайб, сложенные все вместе составляют толщину 1 см, но все шайбы по толщине разные, чтобы можно было регулировать момент преднатяга дифференциала.

И, наконец, обещанное видео: имитация или передняя преднатяговая блокировка. Данный тест провели ребята с ютуб канала «Не тормози», которые наглядно показали все минусы и недостатки обеих систем.

Для чего

В предыдущих статьях мы уже рассмотрели, что такое автомобильный дифференциал, и как он работает (ссылка про дифференциалы), а также как осуществляется его жесткая блокировка (ссылка про блокировки).

В этой статье остановимся на механическом автоматическом способе блокировки дифференциалов автомобилей!

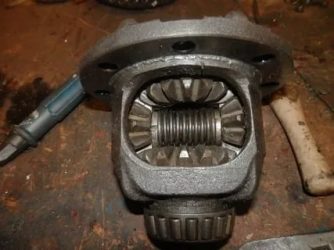

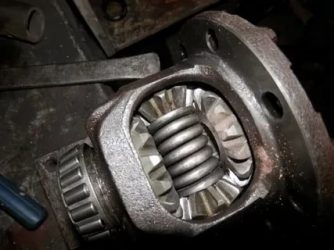

Дифференциал с повышенным внутренним сопротивлением за счет пружин

Для чего нужен самоблокирующийся дифференциал?

Его предназначение отражено в названии: самостоятельно блокироваться без вмешательства водителя, исключив тем самым основной минус классического автомобильного дифференциала.

Крутящий момент начинает перераспределяться не в заданной (например, 50:50) пропорции, а исходя из возможности реализации каждым из колес (с учетом конструктивного коэффициента блокировки дифференциала). На зарубежный манер такие дифференциалы называют LSD или Limited-Slip Differential, что дословно — дифференциал с ограниченным проскальзыванием. Мы же такие дифференциалы чаще называем «повышенного трения».

Различают два основных типа самоблокирующихся дифференциалов повышенного трения: срабатывающие от изменения крутящего момента (винтового типа) и от разницы угловых скоростей (дискового типа).

Про «самоблок» дискового типа ниже.

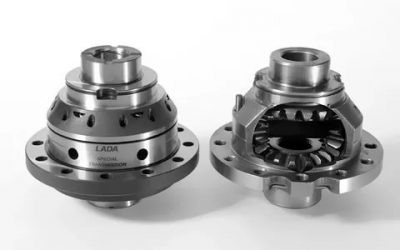

OS Giken Super Lock LSD

Как он это делает сам?

Существует множество LSD дифференциалов от разных производителей, но суть их работы схожа.

Рассмотрим самый простой и массовый конический симметричный дифференциал. Для его блокировки необходимо «замкнуть» одну из шестерней на корпус дифференциала. Как это сделать автоматически?

Если Вы внимательно читали предыдущие статьи, то понять принцип работы такого дифференциала у Вас не составит труда. Самоблокирующийся дифференциал ВАЛ-РЕЙСИНГ дисковый (val-racing.ru). Конструкция: 1.Корпус дифференциала. 2.Крышка дифференциала, 3.Шестерня полуоси (2 штуки). 4.Ось сателлитов (2 штуки). 5.Обойма правая. 6.Обойма левая 7.Диск ведущий (4 штуки). 8.Диск ведомый (4 штуки). 9. Тарельчатая пружина. 10.Сателлит (4 штуки). 11.Крепежный винт.

Чем представленная конструкция отличается от простого дифференциала?

Заметили?

Обратите внимание на позиции 5, 6, 7, 8, 9 — в классическом дифференциале Вы их не найдете. Тарельчатая пружина 9 обеспечивает постоянное поджатие дисков 7 и 8, закрепленных подвижно на корпусе и шестернях соответственно, что обеспечивает постоянную фрикционную (за счет сил трения) связь между шестернями и корпусом.

Что это дает? Силы трения в фрикционных дисках будут обеспечивать небольшую (равную этим силам) передачу крутящего момента на «отстающее» колесо автомобиля — это называют преднатягом дифференциала.

Как Вы понимаете, этого недостаточно, для того, чтобы дифференциал назвать самоблокирующимся, пока мы видим только «повышенное трение».Дифференциал повышенного трения с фрикционными дисками.

Так что же блокирует дифференциал?

Вернемся к чертежу выше и еще раз посмотрим на позиции 5 и 6. Это обойма правая и левая, по своей сути это еще один корпус дифференциала в корпусе дифференциала. Эти обоймы имеют возможность перемещаться внутри внешнего корпуса по направляющим вдоль оси их вращения, при этом проворачиваться относительно внешнего корпуса они не могут.

Посмотрите на фото ниже:

Конструкция ВАЛ-РЕЙСИНГ, чертеж этого дифференциала Вы видели выше по тексту

Заметили каплеобразный вырез у двух соприкасающихся обойм? Нет, нас интересует не он, а похожие вырезы в местах крепления осей сателлитов, они тоже имеют необычную форму и играют ключевую роль. В зависимости от их геометрии и взаимодействия осей сателлитов и «корпусных деталей» различают несколько типов блокировок: 1 Way, 1,5Way и 2 Way.

Различная геометрия формы оси сателлитов и корпусных подвижных деталей 1 Way, 1,5Way и 2 Way

Мысленно зафиксируйте ось сателлитов (колеса автомобиля не вращаются, а на картинке выше это многоугольник) и попытайтесь провернуть корпус дифференциала: в зависимости от формы оси сателлитов и ответной формы корпусных подвижных деталей внутри внешнего корпуса — оси будут клином раздвигать обоймы в стороны.

В следствие такого перемещения обоймы начинают играть роль поршней, которые сдавливают фрикционы между собой, замыкая полуосевые шестерни с корпусом дифференциала.

Так чем отличаются указанные типы?

1 Way — блокировка дифференциала происходит только при ускорении автомобиля;

2 Way — блокировка как при разгоне, так и при торможении авто (нацелена в первую очередь на спортивное применение);

1.5 way — компромисс, также как и 2 way блокирует дифференциал и при ускорении и при замедлении, но блокировка при замедлении имеет «мягкий» характер. Более гражданский вариант блокировки, который позволит значительно выиграть в проходимости, не сильно усложнив управление автомобиля на хороших дорогах.

1.5 way блокировка, обратите внимание на форму пазов для осей сателлитов на корпусных деталях слева.

Они во всем так хороши?

Нет, данный тип блокировок подвержен износу, т.к. основная работа ложится на фрикционные диски, которые со временем просто сотрутся. Со временем преднатяг в дифференциале будет уменьшаться. А еще данные дифференциалы требуют применения специальных масел.

Эта статья из серии «Это нужно знать про полный привод», ознакомиться с остальными Вы можете по ссылкам: Часть 1, Часть 2 , а также в начале этой статьи.

P.S. Ставьте лайк, подписывайтесь на канал, комментируйте эту статью — это поможет мне понять, на чем стоит остановиться подробнее, какие темы осветить, что Вам, читатели, интересно!

Выбираем блокировку дифференциала на ВАЗ (Часть 2)

Одним из важнейших узлов трансмиссии автомобиля, который до сих пор продолжает совершенствоваться конструкторами всех ведущих автопроизводителей мира и независимыми разработчиками, является дифференциал. Этот механизм, непосредственно связанный с полуосями колес ведущего моста, «отвечает» за передачу на них крутящего момента. Еще одной, не менее важной функцией дифференциала, является обеспечение возможности несинхронного вращения ведущих колес, вынужденных проходить различный путь при преодолении поворотов и движении по нервной дороге.

Недостатки свободного дифференциала и простейших систем жесткой блокировки

В зависимости от количества ведущих мостов, которыми оборудована конкретная модель транспортного средств, механизм дифференциала может быть установлен между колесами (межколесный дифференциал), а также между осями автомобиля. Как, например, во многих моделях внедорожников с полным приводом. В таких случаях данный механизм называют межосевым дифференциалом. Несмотря на отработанную до мелочей конструкцию классического «свободного» дифференциала, это устройство имеет один, но очень существенный недостаток.

Проскальзывающее в грязи или на льду колесо ведущей оси практически полностью отбирает крутящий момент у другого колеса, которое останавливается и уже не может обеспечить продвижение автомобиля вперед или назад, несмотря на уверенное сцепление с дорогой. Кроме того, владельцам внедорожников, увлекающихся поездками по экстремальному бездорожью, хорошо знакома ситуация, когда во время преодоления сложных препятствий одно из колес остается на вису, полностью принимая на себя крутящий момент двигателя.

К счастью, в распоряжении водителя практически каждого, даже основательно подержанного джипа имеется кнопка блокировки межколесного дифференциала. Устройства принудительного торможения осевого вращения шестерен — сателлитов, связывающих ведомую шестерню моста с полуосями, впервые появились на внедорожниках иностранного производства более 50 лет назад. Однако дифференциалы с возможностью ручного включения жесткой взаимной блокировки ведущих колес также не лишены недостатков.

Вынужденно вращаясь с одинаковыми скоростями, колеса ведущего моста способны сдвинуть с места автомобиль, буксующий одной стороной на льду или вязкой грязной дороге. Но, если водитель вовремя не отключит данную функцию, во время движения жесткая принудительная блокировка дифференциала резко ухудшает управляемость, приводит к ускоренному износу резины, является причиной систематических перегрузок и вероятного выхода из строя важнейших узлов трансмиссии. В более современных технических реализациях устройств блокировки данную проблему удалось устранить.

Принцип блокировки

Блокировку классического дифференциала реализовать довольно просто. Для этого нужен выделенный специально под такую задачу пневматический, гидравлический или же электрический привод и сопутствующие механизмы (о них чуть позже). Управление может быть автоматическим или же ручным. Блокировка применима как к межосвевым, так и мостовым дифференциалам. Она может быть осуществлена посредством:

• Соединения чаши (корпуса) дифференциала с полуосью;
• Блокировки вращения сателлитов.

Как несложно догадаться, блокировка таит в себе опасность повреждения механизма. Вот например: автомобиль движется с некоторой скоростью и водитель вручную блокирует дифференциал. Так как для осуществления блокировки нужно создать жесткое соединение или же ограничить вращение некоторых элементов дифференциала, существует риск «срыва» механизма или же поломки полуоси. По этой причине блокировку безопасно осуществлять или при полной остановке автомобиля, или при движении на невысоких скоростях. Однако и здесь бывают исключения, обусловленные самим устройством механизма блокировки дифференциала. О них далее.

Блокируемый дифференциал можно установить на любой автомобиль

Усилиями конструкторов и энтузиастов из многих стран в последнее десятилетие были созданы более совершенные – как принудительные, так и автоматически активирующиеся системы распределения крутящего момента между полуосями ведущего моста. Современные конструкции блокировки дифференциала позволяют обеспечить стабильную проходимость и управляемость транспортного средства даже в самых сложных дорожных ситуациях. Теперь множество моделей автомобилей, в частности – внедорожники, оснащаются дифференциалом с механизмом блокировки изначально, в процессе сборки.

Обычно блокировка заднего дифференциала присутствует практически в любом транспортном средстве с задним приводом, рассчитанным на эксплуатацию в условиях бездорожья или регионах с длительной зимой и заснеженными, обледеневшими дорогами. Для улучшения эксплуатационных характеристик некоторых автомобилей повышенной проходимости с двумя ведущими мостами предусматривается также ручная или автоматическая блокировка межосевого дифференциала – обязательного элемента конструкции всех подобных машин.

Машины, ведущий мост которых не был оборудован подобной системой на заводе, можно доработать. Для этого различные производители предлагают совместимые узлы, предназначенные для замены штатного дифференциала. На многих станциях технического обслуживания можно модернизировать задний или передний мост не только любой из популярных иномарок, но и установить блокировку дифференциала на Ниву, ВАЗ, УАЗ, Газель, и другие образцы продукции отечественного автопрома.

Подобно любым другим техническим решениям, всем существующим конструкциям блокировки присущи определенные преимущества и недостатки. Перед тем, как приступить к модернизации трансмиссии имеющегося у вас транспортного средства, полезно изучить свойства и характеристики всех предлагаемых производителями решений. Знание технических нюансов устройства дифференциала современного автомобиля поможет точно оценить перспективы предлагаемого решения блокировки и сделать правильный выбор.

Порядок установки:

1. Установить автомобиль на яме.
2. Закрепить домкратами.
3. Открутить колёса.
4. Снять барабаны.
5. Открутить и вытянуть полуоси.
6. Открутить и вытянуть кардан.
7. Открутить и вытянуть редукторы.
8. Поставить блокировку и проделать работы в обратной последовательности.

Регулировка привода включения блокировки

Для того чтобы установить трос привода включения, нужно произвести регулировку рабочего хода.
Блокировка дифференциалов является единственным способом исправить недостаток самого механизма, когда он посылает крутящий момент на «неправильные» колёса. Она может отключить возможность дифференцировать его поровну, что позволит колёсам вращаться с разными скоростями.

На видео — установка и тест блокировки дифференциала:

При отключении дифференциала рулевое управление становится достаточно трудным и колёса получат максимум крутящего момента. Это гарантирует, что в любой сложной дорожной ситуации (полное бездорожье, лёд или провисание колеса) вы сможете переместить автомобиль на ровную поверхность.

При всём разнообразии выбора блокировка дифференциалов своими руками под силу даже малоопытному водителю, если есть сам механизм и необходимый инструмент. Вы уже установили ограничение дифференциала на ваш автомобиль? Поделитесь своим опытом.

Блокировка дифференциала: предназначение, методы и их особенности

Автомобилям, которые постоянно передвигаются по бездорожью, всегда не хватает проходимости. Существует большое количество различных вариантов, которые могут помочь решить эту проблему, но самым правильным и полезным считается блокировка дифференциала. Если у машины есть межосевой дифференциал, то на нем, как правило, устанавливаются определенные блокировки, которые помогают преодолевать сложные дорожные условия. В большинстве случаев эта операция производится только для заднего моста, так как для переднего моста это не так эффективно и оправданно.

Необходимо отметить, что применять блокировку необходимо не всегда, ведь она влияет на поведение автомобиля и имеет свои плюсы и минусы. Для того чтобы выяснить целесообразность таких изменений, необходимо четко понимать как это работает, какие механизмы используются, а также разобраться в самой сути этих действий, то есть к чему приведет блокирование силового привода.

Смысл блокирования дифференциала в обеспечении вращение колес с разной скоростью, чтобы обороты колес одной оси различались, в зависимости от потребностей.

Когда автомобиль передвигается по бездорожью без блокировки, то по конструкции шасси какая-то полуось будет прокручиваться. Решается это путем блокировки, в чем и есть ее главное достоинство. Устанавливается такой механизм на внедорожниках и используется только на плохих участках дороги.

Свободный дифференциал работает по следующей схеме: когда колеса на одной оси начинают прокручиваться, то другое получает больший момент для преодоления препятствия. Когда же применяется блокировка дифференциала, то на колесо с лучшим зацепом начинает подаваться больший крутящий момент. Для того чтобы применить этот механизм, необходимо:

1. Ограничить движение сателлитов;
2. Приварить часть дифференциала к полуоси.

Типы блокировок

Выделяют различные типы блокирования силового привода автомобиля. Если имеет место полная блокировка, то это означает полноценное сцепление различных элементов дифференциала, что позволяет перемещать полностью крутящий момент на одно из колес, имеющее максимальный зацеп.

Дифференциал

Что касается частичной блокировкой, то она предполагает ограничение передачи крутящего момента на разные полуоси с разным сцеплением.

Чтобы определить, какой момент необходим на каждое колесо, используется коэффициент блокировки. То есть, данный показатель помогает выяснить, какой крутящий момент необходимо передавать на колесо с хорошим зацепом и на то, которое прокручивается. Если коэффициент будет определяться неправильно, то это может привести к определенным поломкам.

Блокировку можно устанавливать либо на межосевых, либо на межколесных дифференциалах. Блокировать переднюю ось на полноприводной машине нет необходимости, так как это значительно снизит его управляемость на обычных дорогах.

Бывают несколько вариантов блокирования: автоматическое и принудительное. Последнее может включаться и выключаться водителем самостоятельно при необходимости, а поэтому она иногда называется ручной. В то же время автоматический вариант производится с применением определенных механизмов, которые называются самоблокирующимися дифференциалами.

Ручная блокировка

Ручная блокировка силового привода предполагает использование кулачковой муфты, то есть соединяет части дифференциала и полуоси. Для того чтобы ее включать или выключать применяется специальный механизм. Это может быть пневматический, механический, гидравлический или электрический привод.

Механический привод работает за счет определенной системы из тросов и рычагов, движение которых либо включает, либо выключает блокировку. Электрический вариант работает за счет специального двигателя, а активация происходит путем нажатия на кнопку в салоне. Что касается гидравлического и пневматического приводов, то здесь главными механизмами считаются цилиндры и пневмокамеры соответственно.

Такой тип блокировки необходим, если автомобиль используется как на бездорожье, так и на обычных дорогах. Крайне важно после преодоления препятствий выключать эту систему для избегания поломок и для комфортного передвижения.

дифференциал блокировка

Автоматическая блокировка

Когда речь идет об автоматической блокировке, которая основывается на дифференциале повышенного трения, это можно назвать неким компромиссом, так как реализуется он за счет сочетания работы полной блокировки и свободного дифференциала. Свободные дифференциалы бывают нескольких типов:

• Когда блокировка происходит при разном крутящем моменте на колесах;
• Когда блокировка происходит при отличии угловых скоростей полуосей.

Что касается первого типа, то он применяется на червячном дифференциале. Второй тип включает в себя механизмы с вязкостной муфтой, а также дисковый и электронно-блокирующийся дифференциал.

Дисковый дифференциал

Дисковый дифференциал – это симметричный механизм, которые включает в себя несколько групп фрикционных дисков. Одна группа соединяется с внешней частью дифференциала, а вторая связывается с полуосью. Работа этой системы обеспечивается за счет трения от разной скорости.

Дисковый дифференциал

Если автомобиль двигается прямо, то весь механизм работает как единое целое, с одинаковой частотой вращения. Когда какое-то колесо начинает двигаться быстрее, то фрикционные диски соответственно ускоряются и за счет силы трения крутящий момент на колесе с хорошим сцеплением увеличивается. Таким образом, дифференциал в некоторой мере блокируется и препятствие преодолевается.

Если в механизме используются пружины, то сжатие группы дисков будет постоянным, а если применяется гидравлический привод – она будет меняться в зависимости от ситуации.

Вязкостная муфта

Вязкостная муфта

Следующий тип – вязкостная муфта. Этот механизм состоит из группы перфорированных дисков, которые крепятся к самому дифференциалу и к валу привода. Они хранятся в специальном приспособлении, которое внутри имеет вязкое наполнение.

Когда вал привода и дифференциал имеет одинаковые обороты, то группа дисков вращается как один сплошной элемент. Когда же вал привода ускоряется, то какое-то количество перфорированных дисков также ускоряется, перемешивая жидкость и, таким образом, блокируя дифференциал. Вал, с другой стороны, получает больший крутящий момент. Когда скорость снова стабилизируется, то муфта автоматически выключается.

Вязкостная муфта используется либо в качестве блокировки межосевого дифференциала, либо как элемент автоматически подключаемого полного привода. Недостатком этого варианта считается склонность к перегреву, а также конфликтность с ABS. Поэтому в современных автомобилях такая система не применяется.

Электронный дифференциал является частью системы, которая препятствует пробуксовке. Когда колесо начинает прокручиваться, оно замедляется, а тяга передается на колесо с хорошим зацепом.

Червячный дифференциал

Когда имеет место разница между скоростью вращения на корпусе дифференциала и на приводном вале, может использоваться червячный дифференциал. Когда колесо начинает прокручиваться и терять крутящий момент, он переходит на колесо, которое имеет хороший зацеп за счет блокировки. Она частичная и ее уровень определяется на основе количества потерянного момента.

Среди механизмов такого типа наиболее популярными считаются Torsenи Quaife, которые являются редукторами из червячных шестеренок. Червячная шестерня может влиять на остальные шестерни, но при этом оставаться независимой от них. Такое явление называют расклиниванием, и служит оно для блокировки. Такого типа дифференциалы могут использоваться как для межосевых, так и для межколесных блокировок.

Червячный дифференциал

Недостатки блокировки дифференциала

Несмотря на все положительные качества этого механизма, имеют место и некоторые минусы.

Когда автомобиль двигается по бездорожью, он очень часто может сталкиваться с искривленной траекторией. В таком случае, колеса начинают вращаться с разной скоростью, так как проходят разный путь за одинаковое время. Например, при движении по кривой небольшого радиуса, внешнее колесо проходит больший путь, чем внутреннее. Для того чтобы внешнее колесо вращалось быстрее применяется межколесный дифференциал, который распределяет обороты по необходимости.

Когда же применяется блокировка, колеса соединяются и двигаются с одинаковой скоростью. Из-за этого внутреннее колесо будет буксовать, забирая максимально тягу, а внешнее будет прокручиваться. Такая ситуация на бездорожье может привести к тому, что будет вырыта колея, ухудшиться сцепление и преодолеть препятствие будет сложно. Поэтому при передвижении по небольшим кривым блокировку лучше отключать, если есть возможность.

Блокировка дифференциала – это очень распространенный метод повышения эффективности передвижения по бездорожью.

Однако, его необходимо использовать только в определенный случаях, иначе это приведет только к ухудшению проходимости или даже к поломке.
