Правильная регулировка фар ближнего света

Как самому отрегулировать фары автомобиля

Когда заменили стандартные лампы на светодиодные, но освещение ночной дороги не стало лучше, тогда пора проверить регулировку фар. Возможно, они светят слишком высоко, ослепляя встречных водителей и освещая небо или слишком низко, световой пучок попадает под передний бампер, а дороги не видно.

Сегодня расскажу, как своими руками отрегулировать угол наклона фар головной оптики, используя подручные средства и стену гаража, не прибегая к услугам СТО. Эта инструкция пригодится для владельцев любых марок авто, не только отечественных. Так как принцип регулировки фары одинаковый, отличия только в техническом плане: где находятся регулировочные винты, как к ним добраться и т.д.

Подготовка автомобиля

Прежде чем заняться регулировкой, нужно провести подготовительные операции. Они тоже стандартные для всех. Давайте их рассмотрим по пунктам.

1. Проверяем давление в шинах. Оно должно соответствовать рекомендованному заводом производителем и одинаковым на всех четырех колесах;
2. Выставляем корректор фар в нулевое положение. Оно соответствует полному баку и одному человеку в салоне, то есть водителю. Предварительно заправив полный бензобак и посадив за руль помощника;
3. Находим ровную горизонтальную поверхность, чтобы авто было строго перпендикулярно стене, на которой будем выставлять угол наклона фар;
4. Ищем вертикальную и ровную стену. Она должна иметь контрастную темную поверхность, чтобы четко видеть световой пучок на ней и метки, нарисованные нами.

Теперь переходим к основной части. Существует несколько методик самостоятельной регулировки фар в гаражных условиях. Рассмотрим две из них. Одна из них предполагает точный поиск горизонтальной плоскости оси автомобиля на отражаемой стене, второй более простой, но менее точный.

Для него пригодится

1. Прочная нить достаточной длины
2. Строительный уровень
3. Маркер или фломастер
4. Магниты или кнопки (смотря какая поверхность будет использована для настройки светового пучка)
5. Лазерный фонарик для точного поиска центра автомобиля
6. Рулетка 5-10 метров.

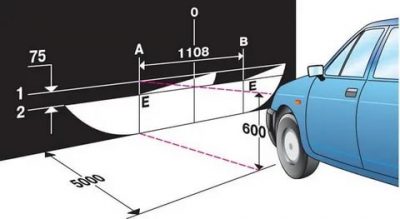

Переносим габариты автомобиля и расположение фар на проецируемую поверхность

Делаем петлю на одном конце прочной нитки. Ее цепляем за рисунок протектора заднего колеса.

Разматываем ее до стены и противоположный ее конец закрепляем на ней. Если она металлическая, например ворота или забор из металла, то используем для крепления магнит. Если дерево – кнопки.

Натягиваем нить так, чтобы она касалась верхней части диска заднего и переднего колеса. Таким образом, мы нашли идеальный горизонт и перенесли его на стенку. Со второй стороны машины проделываем такую же операцию.

Теперь у нас есть точная высота колес относительно пола. Отмечаем места крепления нитки к забору маркером.

Строительным уровнем касаемся нити и отмеряем расстояние от его верхней части до центра фары или линзы ближнего света. Обычно он отмечается точкой на стекле блок-фары. Если ее нет, то «на глаз» определяем ее центр. Это расстояние переносим на отражаемую поверхность. От точки соприкосновения нити с забором отмеряем полученное расстояние. Для точности используем уровень, чтобы полученная точка не ушла влево или право. Аналогично делаем с другой стороны авто.

Ищем центр автомобиля на проецируемой поверхности. Используем лазерный фонарик. Для ориентира используем салонное зеркало заднего вида. Оно крепится в салоне точно по центру автомобиля. Становимся сзади по центру машины и фонариком светим в центр этого зеркала. В задней части можно использовать в качестве точки отчета дополнительный фонарь стоп-сигнала, он тоже расположен четко посередине автомобиля. Медленно опускаем его вниз, пока луч не появится на стенке. Помощник ставит метку на лазерной точке. Мы нашли точный центр автомашины.

Натягиваем нить от крайней левой до крайней правой точки на стене. Получаем ровный горизонт от одного до другого края авто. Замеряем расстояние от центра левой фары до центра правой фары. Используем рулетку. Полученное расстояние делим на два и на горизонтальной линии нитки отмечаем полученный результат от центра машины. Теперь нам известно точно расположение центра фары или линзы на отражаемой поверхности.

Важно! Этот пункт делается только для линз или лампочек ближнего света. Потому что регулировка фар производится только для него. Дальний свет так не настраивается.

Замеряем расстояние от начала линзы или кончика галогенной лампочки до стены. Если этого не получается, то меряем от стекла фары, в случае ВАЗ 2107 и ему подобных авто, где оптика имеет плоскую поверхность.

Открываем капот и ищем обозначения угла преломления светового пуска. Он указывается в процентах. Допустим, он равен 1,0%. Это значит что нужно расстояние от фары до отражаемой плоскости умножить на указанное значение.

Например. Расстояние равно 5 метрам. Значения преломления равно 1,0 %. Умножим, получаем 0,05 метра или 5 см. Это значит, что на стене нужно центра фар перенести вниз на 5 см. Так мы получим расчетное место, куда точно должен светить световой пучок от линз или ламп.

Включаем ближний свет и винтами на фарах настраиваем угол наклона, чтобы точка излома, где получается «галочка» совпадала с полученной точкой на стене. Фары можно регулировать как вверх и вниз, так и влево и вправо.

На этом способ регулировки заканчивается. Переходим ко второму, более простому, но менее точному.

Способ второй

Нам потребуется:

1. Рулетка 5 метровая
2. Маркер или фломастер. Чтобы не портить чужую стену, рекомендуется использовать мел, можно разноцветный, чтобы было лучше видно в темноте.

Находим ровную поверхность, потому что в этом способе не будем искать точный горизонт относительно земли и колес. Рекомендуется использовать подземный паркинг, вероятность, что там пол ровный выше, чем у вас во дворе.

Подъезжаем к стене на расстояние 4-5 метров. Фиксируем автомобиль стояночным тормозом. Рулеткой отмеряем высоту от пола до центра фары или линзы ближнего света.

Переносим это расстояние на отражающую поверхность стены. Мелом отмечаем и рисуем горизонтальную линию на этой высоте. Так как метод крайне неточный, то следует линию нарисовать подлинней, потому что мы не знаем, где край нашего авто. То же самое делаем с другой фарой. Переносим на стенку.

Открываем капот, ищем коэффициент преломления света фары. Его можно найти как на самой оптике или на кузове.

Замеряем точное расстояние от линзы или лампочки до проецируемой стены и умножаем на этот коэффициент. На это значении опускаем горизонтальную линию центра фар. Рисуем горизонт мелом.

Включаем ближний свет фар. Смотрим, если светотеневая граница вашей фары находится выше или ниже второй горизонтальной линии, то регулируем угол наклона оптики.

Рекомендуется настраивать каждую фару в отдельности, чтобы получить более точные результаты.

, как нужно регулировать свет фар на примере Лада Гранта:

Существует еще один способ, он немного точнее предыдущего, давайте вкратце его рассмотрим.

Способ третий – более точный, но без гарантии качественной регулировки

Приспособления те же самые: рулетка и маркер.

1. Подъезжаем вплотную к стене, чтобы достать от центра фары маркером до неё.
2. Устанавливаем маркер строго по центру фары и ставим метку на стенке
3. Отъезжаем на 5 метров. Находим коэффициент и на стене отмечаем угол наклона оптики. Включаем ближний свет и регулируем, чтобы светотеневая граница была не выше и не ниже отметки.

Недостатки этого способа

1. Не все автомобили могут вплотную подъехать к стене, чтобы маркер от фары достал до нее
2. Нет гарантии, что, отъехав назад, не измениться высота от земли до центра оптики
3. Поверхность, на которой стоит автомобиль не всегда может быть идеально ровной
4. Можно повредить бампер или стену, если слишком близко подъехать.

, как просто отрегулировать ближний свет головной оптики авто:

В качестве вывода

Научившись самостоятельно регулировать фары, сможете получить максимум освещения на ночной дороге. Правильное положение светового пучка даст гарантию, что не будите слепить встречный поток и перед вашим авто будет хорошо освещенное дорожное покрытие.

Первый способ более кропотливый, но он даст более точный результат регулировки, последующие методы не потребуют от вас больших трудозатрат, но и эффект будет не таким. Для большинства машин с рефлекторными фарами его будет достаточно, для линзованых рекомендуется использовать первый вариант.

Мы рассмотрели три методики настройки ближнего света автомобильных фар

Регулировка света фар своими руками – как настроить ближний и дальний свет

Каждый водитель имеет опыт длительных ночных поездок, всем понятно, насколько важной является настройка света. Она подразумевает, в частности: наличие отличных фар и качественной регулировки их работы.

Узнайте стоимость регулировки света фар онлайн за 3 минутыНе тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!Получить цены

Как отрегулировать фары на автомобиле

Неправильная настройка фар значительно уменьшает возможность обзора при затруднительных для видимости погодных условиях ночью, в тумане или при осадках. Более того, можно создать аварийную ситуацию, слепя остальных участников по встречной.

Правильная регулировка фар

Во время движения автомобиля мы часто преодолеваем различные неровности. Это постепенно приводит к сбою регулировки и работы света авто, поэтому нужно корректировать систему. Бывают и другие обстоятельства, которые потребуют настройки освещения:

• машина после аварии (в частности, после удара в перед или боковую часть);
• установка новых оптических элементов (отражателей или фары целиком);
• проведение замены резины или дисков машины;
• работы с противотуманками;
• ремонт и замена частей подвески или ее самой.

 Регулировка света фар у профессионалов

Правильно будет произвести необходимые манипуляции на специально обустроенной для этого СТО, где регулировку фар вам получится провести точнее всего – без прибора совсем иначе. Само собой, вам придется потратить деньги, но станция имеет особые стенды и оборудование узкого профиля. После тщательной настройки вся мощность световых лучей будет равномерно распределена по дороге.

Как работает регулировка фар

Если вы экономите и хотите провести регулировку фар своими руками, то, разобравшись, можно выполнять. Условно разделим процесс на два этапа:

Первым делом идет очистка.

Обязательно наведите порядок в транспортном средстве. Каждый элемент следует очистить, избавиться от пыли и вычистить салон от мусора, после чего аккуратно протереть все сухой тряпкой. Проведите визуальную проверку — как выглядят отражатели фар и их линзы. Они должны быть в надлежащем виде, чтобы не создавать проблем в освещении.

При необходимости фару нужно заменить немедленно.

Проверьте диски и шины внешне, а также замерьте давление. Автомобильный бак должен быть заправлен больше, чем на половину. Транспорт не должен быть загружен сверх нормы, общее состояние машины необходимо приблизить к тому, каким оно является в повседневном использовании. Площадь для проведения работ ищем ровную. Устанавливаем фиксирующие упоры, для того чтобы машина была устойчива. Переходим к экрану. Понадобится ровная поверхность стены. Вы можете попытаться провести процесс на гаражных воротах или на большой фанерной доске.

Ставьте авто к стенке. Необходимо определить точку, которая станет центральной для машины. Находим также еще пару точек так, чтобы их позиция располагалась напротив центра фар. Отводим машину и ставим ее приблизительно в пяти или семи метрах от стенки (предварительно изучаем, что говорит инструкция вашей модели).

От установленных точек нужно провести вертикальные обозначения «А», «О», «В», через эти маркировки проводим горизонталь №1. Горизонталь № 2 должна быть ниже первой примерно на 5-7,5 см (также обращаемся к инструкции по эксплуатации). Точку пересечения «В» и «А» со второй горизонтальной линией называем «Е». Далее следует непосредственно регулировка. Трудная часть позади. Нужно включить ближний свет.

Закрываем одну из фар при помощи ткани или чего-то аналогичного, чтобы лучи ближнего света не пропускало.

Где находится регулировка фар

Регулировка ближнего света фар требует понимания устройства. Винты регулировки фар и болты регулировки фар располагаются сзади прибора фары. Винты помогают настраивать свет таким образом, чтобы центральная часть у верхней линии света приходился на маркировку «Е». Должен получиться наклонный луч, который начнет освещать темную обочину.

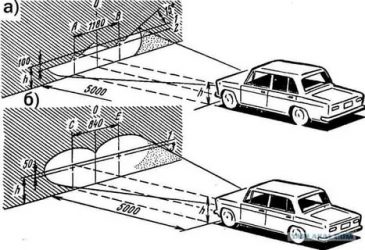

Схема регулировки фар

Любой автолюбитель в состоянии проверить свои навыки регулировки фар в домашних условиях. Процесс не считается сложным, потребуются лишь время и внимательность. Схема ниже:

Существует универсальная методика проверки настройки автомобильной оптики.

Регулировка фар по высоте

Дополнительный способ восстановить настройку позволит вам не только разобраться с главным светом, но и регулировать дальний свет, работу противотуманных фар или ПТФ. Такую работу вполне возможно выполнить самому за один присест. Надо нанести горизонтальную линию на поверхность по уровню ПТФ. Отмеряем 220 мм вниз и 120 мм вверх, по этим точкам отмечаем две линии. Они должны быть параллельными. Отводим машину на расстояние 10 м от места, где провели замеры. Включаем осветительные приборы — фары и ПТФ. Верхняя граница света от противотуманок должна быть наравне с нижней линией, а свет от фар должен совпадать с верхней.

Регулировка дальнего света фар

Не путаем все в одну кучу: ходовые огни призваны обозначать автомобиль на дороге, их не нужно сопоставлять со светом фар. В случае самостоятельной укомплектовки авто они настраиваются сразу же при установке. Разберемся в параметрах настройки. Пучок света должен рассеиваться параллельно поверхности дороги. Допустимая общая площадь для света в горизонтальном положении в пределе 40 м. Вертикальное положение – пределы 20 м.

ВАЖНО! Для качественного дальнего света любые манипуляции по регулировке нужно проводить учитывая данные предписания.

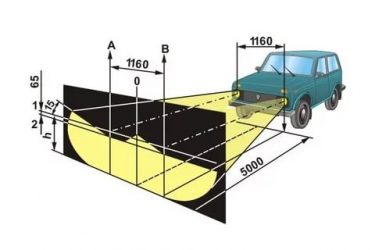

Регулировка фар на стене

В условиях своего гаража используют разметку на стене, наносимую мелом или маркером.

Если у машины есть автоматический корректор, его нужно поставить в положение «0». Поверхность на стене должна быть гладкой. Рассчитываем свободное пространство от стены, примерно от 8 до 10 метров. Заранее готовим материалы для разметки: понадобятся маркеры, а еще лучше — мел, рулон клейкой ленты, рулетка, гладкая доска. От того, как будет выстроена разметка, зависит многое.

До начала настройки тщательно и точно нанесите точки на поверхность вместе с линиями. Все уточнения смотрите в руководстве по использованию автомобиля. Если у вас его нет, рассчитывайте исходя из общих значений – чаще всего они подходят всем машинам. Итог настройки будет качественнее, если проводить регулировку фар с обеих сторон по очереди. Чтобы быть точным и ускорить процесс, разумно попросить кого-то помочь в настройке.

Главное не забывать, что ее нужно проводить при каждом вмешательстве в систему освещения авто.

Регулировка фар вручную

ВАЖНО! До начала ремонтных работ проверьте автомобиль на полную исправность.

В случае некоторых неполадок настройка фар потеряет всякий смысл. Факторы мы указывали ранее. Чтобы не ухудшить состояния работы фар, внимательно следите за их настройкой и углом освещения, ведь от этого зависит видимость в темное время суток. Делайте ТО своевременно, чтобы быть в курсе состояния машины.

Чтобы получить профессиональную помощь с регулировкой фар автомобиля, достаточно оставить заявку на сайте Uremont.com. Здесь по адекватной цене вы сможете подобрать лучший сервис для диагностики системы освещения.

Как отрегулировать свет фар на автомобиле своими руками?

Задача приборов головного света – в достаточной степени освещать дорожное полотно перед автомобилем, не ослепляя водителей встречных транспортных средств и захватывая неширокую полосу правой обочины. Первая настройка оптики производится в заводских условиях, затем положение световых приборов корректируется владельцем машины по мере необходимости. Специально посещать станцию техобслуживания необязательно – выполните эту работу сами, предварительно изучив инструкцию, как делается регулировка света фар своими руками.

Когда необходима настройка?

Качество дорог в странах бывшего СССР, особенно на периферии, оставляет желать лучшего. Длительная эксплуатация автомобиля в подобных условиях ведет к нарушению заводских регулировок элементов наружного освещения. Постепенно настройки сбиваются, отчего головная оптика направляет пучки света в разные стороны – вверх либо прямо под колеса машины.

Последствия неправильной регулировки фар:

• водителю приходится напрягаться, чтобы разглядеть неосвещенную часть дорожного полотна;
• если отражатели оптики подняты под большим углом, пассажиры встречных авто страдают от ослепления;
• недостаточная освещенность обочины может привести к ДТП – шофер вовремя не заметит препятствия либо идущего по краю дороги человека.

Примечание. Электрическая настройка световых приборов ситуацию не спасает, поскольку сервоприводы меняют угол наклона оптики только вверх-вниз, причем обеих фар одновременно. Задача подобных систем – корректировать направление пучков света в зависимости от загрузки транспортного средства.

Когда нужна регулировка фар, выполняемая своими руками:

• если вы заметили разнонаправленные световые потоки (например, левая фара светит вниз, правая – вверх);
• водители встречных машин постоянно сигнализируют об ослеплении кратковременным включением дальнего света;
• после ремонта, замены либо снятия передних блоков оптики;
• после удара передней части авто в результате ДТП;
• при установке колесных дисков или резины других размеров;
• после замены передних «просевших» пружин;
• в процессе монтажа противотуманных фар (ПТФ).

Если вам довелось поменять сгоревшие лампочки, то корректировать положение световых приборов не нужно. Другое дело – установка элементов нового типа (ксеноновых, светодиодных) вместо штатных галогенных лампочек. В этом случае желательно отрегулировать ближний свет фар.

Подготовка к выполнению регулировки

Чтобы добиться правильного положения головных световых приборов, процедуру настройки нужно выполнять в определенных условиях. Проведите следующие подготовительные работы:

1. Отыщите ровную площадку без уклона, примыкающую к вертикальной стене. Один из подходящих вариантов – забетонированный подъезд к гаражу, роль настроечного шаблона сыграют ворота.
2. Уберите из багажника и салона автомобиля лишние вещи, оставив только заводской комплект инструментов, аптечку и запасное колесо. Цель – обеспечить снаряженную массу транспортного средства, указанную в инструкции по эксплуатации.
3. Проверьте давление во всех покрышках, при необходимости доведите его до нормы.
4. Очистите стекла оптики от пыли и прочих загрязнений, перекрывающих путь световому потоку. Не используйте растворители, только жидкости для отмывания стекла на основе этилового спирта.
5. Желательно заправить полный бак топлива, залить доверху емкости омывателей и при необходимости добавить антифриз в расширительный бачок.

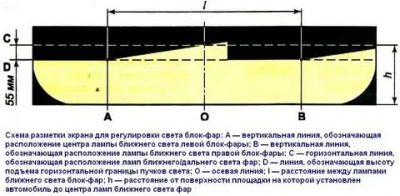

На гаражных воротах либо примыкающей к площадке стене вычерчивается схема регулировки фар. Вам понадобится рулетка, длинная ровная планка и маркер. Цвет зависит от выбранного фона – для белой стены лучше взять черный фломастер, для темных ворот – мел. Схема рисуется следующим образом:

1. Подгоните машину вплотную к стене. Ориентируясь по деталям кузова либо эмблеме марки авто, отметьте на поверхности точку, совпадающую с центральной (продольной) осью транспортного средства.
2. Отмерьте от ворот 7 м и отгоните автомобиль на указанное расстояние. Через отмеченную точку проведите вертикальную линию.
3. Сделайте 4 замера на машине: от ламп обеих фар до земли и до центра авто. На моделях, оснащенных раздельной оптикой дальнего и ближнего света, перечисленные замеры производятся для всех четырех лампочек отдельно.
4. От цифры, обозначающей расстояние до земли, отнимите 50 мм. Отложите данный размер на стенке и прочертите горизонтальную линию.
5. От вертикальной оси отложите вдоль нарисованной линии расстояния до центров ламп. Поставьте отметки в виде отрезков. Схема готова.

Примечание. Для раздельной оптики нужно начертить 2 горизонтальных линии, причем вторая должна четко соответствовать замеру от лампочек дальнего света до земли. На ней откладываются отрезки, соответствующие расположению крайних ламп.

Перед корректировкой положения оптики также рекомендуется обработать настроечные винты проникающей аэрозольной смазкой типа WD-40, поскольку резьба соединения могла закиснуть из-за крайне редкого вращения. Как правило, регулировочные винты находятся на задней плоскости корпуса фары, выходящей в подкапотное пространство. Форма головки – под крестообразную отвертку, шестигранник либо специальный ключ.

Указания по настройке

Процедуру корректировки световых потоков необходимо выполнять в темное время суток. Соответственно, настроечный шаблон на стене желательно подготовить засветло. Чтобы отрегулировать фары самостоятельно, следуйте простой инструкции:

1. Откройте крышку капота и включите ближний свет. Если хотите сберечь ресурс аккумуляторной батареи, запустите двигатель, оставив работать на холостом ходу.
2. Закройте один «глаз» автомобиля щитком. На втором вращайте винт вертикальной настройки, пока верхняя граница светового пучка не совместится с горизонтальной линией.
3. Отрегулируйте оптику в горизонтальной плоскости таким образом, чтобы в перекрестие линий попала точка проекции, где световой поток начинает отклоняться вверх и вправо под углом 15–20°. Повторите операцию на второй фаре.
4. Для раздельной оптики регулировка производится по каждой из четырех ламп. Только дальний свет выставляется по верхней линии, а приборы ближнего освещения – по нижней.

Важный момент! Если машина оборудована дистанционным управлением угла наклона фар из салона, перед корректировкой нужно поставить регуляторы в нулевое положение.

В некоторых современных автомобилях производители устанавливают элементы автоматического управления световыми приборами. Система реагирует на вращение руля и колес, и направляет оптику в соответствующую сторону, машина как бы «заглядывает» за поворот. Правильно отрегулировать фары с автоматическими приводами помогут специалисты автосервиса, в гаражных условиях их настраивать не рекомендуется.

Корректировка блоков ПТФ

Задача противотуманных огней – обеспечить максимальную видимость авто для встречного транспорта и осветить участок дороги перед машиной, когда мощный свет штатных приборов отражается густой пеленой тумана. Соответственно, лучи должны направляться ниже и параллельно дорожному покрытию.

Чтобы настроить фары данного типа, следуйте такому алгоритму:

1. Определите расстояние от центров блоков ПТФ до уровня земли и проведите на стене соответствующую горизонтальную линию.
2. Вторую линию нарисуйте на таком же расстоянии выше первой. Отметьте вертикальными отрезками центральную ось автомобиля и обеих противотуманных фар.
3. Установите машину напротив стенки, отмерив 10 м. Включите ПТФ и с помощью регулировочных винтов добейтесь, чтобы центры световых пятен оказались в точках пересечения горизонтальных линий с вертикальными отрезками.
4. Опускайте лучи до тех пор, пока расстояние от верхних границ пучков до горизонтальной линии не составит 10 см.

В процессе настройки поочередно закрывать противотуманные фары щитками необязательно. Указанная мера упрощает регулировку – лишний свет не мешает точно определить очертания на стене.

осветительные приборы

Как правильно отрегулировать фары автомобиля

От правильного функционирования автомобиля и его частей напрямую зависит безопасность водителя и успешное прибытие в заданный пункт. Регулировка света фар очень важна для комфортного вождения. Если функциональность нарушена, то возможен отрицательный эффект, а именно: засвечивание пространства авто спереди. На дороге в дождливую или туманную погоду создается световая завеса как для владельца машины, так и для встречных автомобилей.

Для хорошей видимости рекомендуется систематически регулировать фары и следить за их правильным положением. Данную процедуру можно осуществить самостоятельно либо в автомастерской. Как отрегулировать фары правильно расскажем далее.

Когда и для чего нужно регулировать фары автомобиля?

Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами. Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары.

Регулировка света фар на автомобиле

Рекомендуется регулировать фары в следующих случаях:

• Встречные автомобили без причины постоянно сигнализируют водителю.
• Были установлены противотуманные фары.
• Произошла замена фары или элементов головного освещения.
• Водитель постоянно ездит по некачественным дорогам.
• Произошел ремонт в области передней подвески машины.
• Начинать летний и зимний сезон необходимо с регулировки фар.
• Замена дисков, шин.
• Был ремонт передней части кузова.
• Установка фар ближнего света.

Данная процедура должна проводится минимум один раз в год, не реже.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу

Как настроить правильно: подготовка к работе

Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос. Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель. Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности. То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.

Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.

Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором. Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.

Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться. Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.

Настройка фар своими руками

Способы регулировки фар машины

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене. Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света. На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля. Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями. Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Важно, чтобы дополнительный винт оставался нетронутым. В обратном случае его нужно настраивать.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Пошаговая настройка фар своими руками

Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?

Отрегулировать свет фар собственноручно не представит особого труда.

Данное корректирование фар проходит в 4 этапа:

• Делается разметка на стене.
• Осуществляется разметка фар.
• Регулировка ближнего света фар.
• Регулировка дальнего света фар.

Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

• Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
• Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.

Пошаговая настройка фар своими руками

• На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
• Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
• На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
• При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Произвести регулировку фар можно в течение нескольких минут. Главное, правильно подготовиться к процессу и соблюдать рекомендации.

Советы

Для достижения точного эффекта, рекомендуется проводить работы в темное время суток. Профессионалы настаивают на тщательной подготовке машины, в частности, проверить давление в шинах, наполнить бак наполовину, учесть грузоподъемность авто. Результат работы будет успешным при правильной настройке ламп в фарах.

Рекомендации по правильной регулировке фар автомобиля

От качества работы оптики на автомобиле зависит ваш комфорт и безопасность. Поэтому крайне важно, чтобы фары светили правильно и в нужном направлении. Обычно нарушение в работе осветительных приборов возникает при вмешательстве в конструкцию после ремонта или замены элементов. Без предварительной регулировки после любого вмешательства выезжать на дороги общего пользования не рекомендуется.

Если фары окажутся настроенными неправильно, это может привести к нежелательным ситуациям. Иногда даже при включении ближнего света фары слепят встречный транспорт. Это может спровоцировать ДТП. Также настройка влияет на видимость самим водителем дорожного полотна. Правильная самостоятельная регулировка фар требует внимательности и аккуратности. Все действия выполняются в строгой последовательности.

Одни готовы всё сделать своими руками, другие предпочитают обращаться в автосервисы.

Методы настройки фар автомобиля.

Когда требуется настройка

Никто не будет отрицать, что при езде в тёмное время суток огромную роль играет правильная работа осветительных приборов транспортного средства. Фары могут светить очень ярко, но в неправильном направлении. Когда оптика направлена некорректно, то есть угол наклона не соответствует установленным нормам, тогда вы просто начнёте слепить водителей встречного транспорта. Это прямая угроза для аварии, случайного наезда на пешехода и пр. Человек не видит дорогу, потому может не успеть совершить манёвр, затормозить или среагировать на иную ситуацию.

Выполнять регулировку света фар на автомобиле приходится периодически даже тем, кто ничего не менял в оптике, не проводил никаких ремонтных или профилактических работ. Связано это с неровностями на дорожном покрытии. Вибрации и тряска постепенно могут нарушить изначально правильные настройки. Поэтому водитель обязан следить за состоянием фар и вовремя принимать меры. Есть несколько ситуаций, когда возникает необходимость в правильной регулировке фар автомобилей:

• замена всей оптики в сборе;
• частичная замена ламп или сломанных отражателей;
• установка новых противотуманных фар;
• после ДТП, если в аварии пострадала оптика;
• ремонт или частичная замена элементов, которые относятся к подвеске (поменялась высота автомобиля);
• смена колёс или переход на шины иного размера.

Как вы понимаете, настройка нужна. Причём сделать её нужно в кротчайшие сроки, чтобы не рисковать и не создавать аварийные ситуации.

Подготовительные мероприятия

Практика наглядно показывает, что вовсе не обязательно всякий раз ездить в автосервис, платить деньги и доверять работу специалистам. В регулировке фар своими руками нет ничего особо сложного. Процедура имеет свои нюансы. Но при грамотной подготовке удаётся всё выполнить самостоятельно. Тут важно начать с нескольких аспектов, о которых новички часто забывают по причине неопытности. Подготовительные мероприятия включают в себя несколько обязательных моментов. А именно:

• Прежде чем приступить к самой регулировке, нужно убрать всё лишнее из багажного отделения. Только не извлекайте стандартный набор инструментов, запасное колесо, аптечку и прочие предметы, которые обязательно всегда должны присутствовать в автомобиле. То есть задача заключается в том, чтобы создать условия, соответствующие стандартной загрузке транспортного средства;
• Обязательно проверьте положение кузова. Он также должен находиться в стандартной позиции. А потому следует проверить давление в колёсах, подкачать или спустить их по мере необходимости. Показатели давления должны быть в соответствии с параметрами, предусмотренными автопроизводителем. Их можно узнать, открыв крышку топливного бака. Большинство компаний наносят информацию туда;
• Попросите помощи у помощника. Если работать с напарником, процедуру удастся значительно ускорить. Но тут ещё важно, чтобы вес обоих человек был примерно одинаковым;
• Очистка. Перед началом работы нужно провести небольшую чистку оптики от загрязнений. Воспользуйтесь чистой водой и мягкими губками. При необходимости возьмите мыльный раствор, если на фарах присутствуют следы масла или более стойкие загрязнения, которые обычной водой не удаляются;
• Регулировочные винты. Их также следует обработать, воспользовавшись проникающей жидкостью. Если винты долго не использовали, они могут тяжело крутиться. Лучше предварительно их смазать;
• Ослабляются крепления и проводится проверка надёжности посадки фары в нише;
• Ровная площадка и стена. Это тот этап, который у многих вызывает наибольшие сложности. Поверхность, где стоит автомобиль, обязательно должна быть ровной. Напротив передней части транспортного средства освобождается также ровная стена. На неё потребуется нанести разметку, в соответствии с которой автовладельцем будет осуществляться сама регулировка.

Подготовка не займёт много времени, но требует тщательного подхода. Если один раз сделать разметку и иметь в распоряжении ровную площадку, тогда в дальнейшем будет намного проще самостоятельно заниматься регулировкой.

Разметка

Нанести разметку не очень сложно. Но тут лучше иметь в распоряжении наглядную схему. Вообще же требуется выполнить несколько условий:

• Чтобы без посторонней помощи правильно отрегулировать фары, нужно разместить машину в 2 метрах напротив стены, где будет наноситься разметка. Далее указывается центр самой машины и центральная ось самой оптики;
• Теперь отмечается расстояние между поверхностью пола и фарой, которую нужно отрегулировать;
• От центра лампы делается разметка до центра авто;
• Также отмечается линия ровно на 5 см. ниже, чем нанесённая ранее. Эта черта будет соответствовать расположению фары от поверхности пола;
• Теперь от стены нужно сдать назад на 7 метров;
• Точки, которые соответствуют правильным центрам каждой лампы, соединяют с линией, дополненной ещё 3 вертикальными отрезками (от центра авто и от центра фар).

В действительности всё выполняется довольно легко. Потому не переживайте, что у вас может что-то не получиться.

Возьмите схему, перерисуйте её согласно положению вашего транспортного средства. Разметка играет ключевую роль. Если она окажется неправильной, настройка оптики по ней не позволит достигнуть нужного результата.

Не стоит рисковать, когда вы не уверены в собственных силах, отсутствуют необходимые условия или просто нет времени. Лучше обратиться за помощью к специалистам. Услуга стоит не так много. Зато в автосервисах имеется специальное оборудование, подготовленные стенды и квалифицированные специалисты.

Для них не составит труда правильно отрегулировать положение всех ламп, которые входят в переднее освещение вашего транспортного средства.

Способы настройки оптики

Многие автомобилисты хотят узнать, как можно правильно отрегулировать фары, не прибегая к помощи специалистов. Здесь все отталкиваются от стандартной схемы, которая подойдёт для большинства легковых автомобилей. Хотя важно учесть, что у некоторых автопроизводителей есть свои специальные методики, согласно которым выполняется правильная регулировка фар дальнего и ближнего света. Если это так, тогда подробные инструкции должны присутствовать в руководстве по эксплуатации к конкретно вашему авто или идти в виде отдельного приложения к технической документации.

Перед тем как регулировать самостоятельно фары, обязательно загляните в бумаги по машине. При отсутствии особых требований к настройкам можете опираться на стандартную схему. Не забывайте также о том, что регулировка фар ближнего и дальнего света, а также установленных на автомобиль крайне полезных противотуманных фар имеет свои отличительные особенности. Потому следует отдельно рассматривать каждый из этапов, дабы не допустить ошибок.

Ближние фары

Для начала расскажем, как можно самостоятельно регулировать фары, которые относятся к ближнему свету. Машину, с которой проводится работа по настройке оптики, ставят в 7 метрах от стенки. Здесь следует настроить угол наклона прибора освещения. Это значение обязательно должно точно совпадать с нанесённой горизонтальной линией, которая рисуется на стене с необходимой разметкой. Не сложно разобраться, как самостоятельно настроить фары. Нужно лишь найти специальный винт, который предназначен для регулирования. Вращайте его в нужную сторону, добиваясь правильного угла свечения.

Обязательно поочерёдно проводите работу. Пока настраиваете одну лампу, вторую закройте плотным материалом. Достаточно перекрыть свет обычным кусочком картону подходящего размера. Если пучок света находится немного ниже, чем отметки центра оптических приборов, вы всё сделали верно. Осталось настроить остальные лампы, чтобы добиться оптимальной работы всего осветительного оборудования транспортного средства.

Дальний свет

При настройках свечения фар, отвечающий за дальний свет, придерживаются несколько иной процедуры. Требуется внести некоторые изменения в разметку, которая присутствует на стене перед транспортным средством. Убедитесь, что используемая поверхность ровная и достаточно гладкая. При этом легковой автомобиль ставят ещё дальше, нежели в случае с регулировкой ближнего света. Тут расстояние должно быть 10 метров минимум. Дальше выполняются следующие процедуры:

1. Автомобиль полностью снаряжают согласно стандартной комплектации. Также рекомендуется залить полный бак топлива. Машину ставят на ровной горизонтальной площадке напротив подготовленной стены. На ней наносят центры фар дальнего света. Чтобы зафиксировать реальные точки центров, их нужно отыскать на автомобиле. Точки между собой аккуратно соединяются и проводится ровная горизонтальная линия. Она должна быть расположена на 12 сантиметров ниже, чем основная линия.
2. Когда разметка готова, машину можно откатить назад на 10 метров. Регулятор нужно выставить в нулевое положение. Настройка считается правильной, когда световой пучок от автомобильной головной оптики у вас находится на верхней границе по нижней линии, которая проходит под основной горизонтальной полосой разметки.

Ничего сложного нет и тут. Свою ключевую роль играет разметки и правильная подготовка самого транспортного средства.

ПТФ

Также водителям требуется отрегулировать противотуманные фары, то есть ПТФ. Здесь есть свои нюансы, как это правильно сделать. Настройка проводится при вращении оптического устройства в горизонтальном и вертикальном направлении, чтобы в итоге получить требуемый угол наклона. Перед этим обязательно немного ослабьте крепёжные болты противотуманных фар, которые удерживают их на бампере. Далее выполняйте следующие действия:

• Машина располагается на ровной горизонтальной площадке;
• Установить автомобиль следует напротив ровной стены при расстоянии от передней оптики до стенки 5-7 метров;
• Авто располагается так, чтобы ось находилась перпендикулярно плоскости, где наносится разметка;
• Проверяется давление в шинах на предмет соответствия установленных автопроизводителем норм;
• Машину рекомендуется покачать сбоку, чтобы пружины подвески оказались на своих местах;
• Делается замер расстояния от центра ваших противотуманок до основания площадки;
• Наносится ровная горизонтальная линия на стенке, которая соответствует требованиям по уровню;
• Включается теперь ближний свет. Наносится отметка на вертикальной плоскости и центры двух световых лучей;
• Ближний свет отключается. Теперь нужно включить сами противотуманки;
• Если ваша машина стоит в 5 метрах от подготовленной стены, тогда верхняя граница от свечения ПТФ должна оставаться на 10 сантиметров ниже, чем уровень горизонтальной площадки;
• ПТФ следует установить параллельно относительно продольной оси транспортного средства;
• Между центрами двух пучков света при измерении расстояния оно должно составить 1200 мм;
• На стене наносится линия, которая условно делит автомобиль на две равные части;
• Наносится полоска на 10 сантиметров ниже, чем первая;
• Делаются замеры расстояния между ПТФ и землёй и между лампой и центром машины;
• При пересечении этих линий получается центр для правильно направленных противотуманных фар.

Это ориентировочная инструкция для тех, кто хочет своими руками отрегулировать фары головной оптики и ПТФ. Если строго следовать инструкциям и соблюдать основные рекомендации, вам не составит большого труда всё выполнить самостоятельно. При грамотной настройке удаётся значительно повысить уровень безопасности для самого автомобилиста, а также исключить вероятность создания помех для встречного транспорта. Не забывайте периодически проверять правильность свечения передних фар и противотуманок. Они могут менять своё положение по разным причинам, включая частую езду по неровным дорогам.

Самостоятельная регулировка обладает двумя наиболее сложными моментами. Это создание разметки, где нужно чертить всё ровно и аккуратно. А также следует отыскать площадку, которая соответствует предъявленным требованиям. Если всё это есть в вашем распоряжении, остаётся только покрутить регулировочные винты, чтобы добиться нужного правильного положения световых пучков от используемых на машине фар ближнего и дальнего света, а также ПТФ.

Как выполнить регулировку света фар автомобиля

Правильная регулировка фар важна для обеспечения хорошей видимости на дороге в темное время суток. Если автомобильная оптика не отрегулирована, зона видимости может значительно уменьшиться, либо свет фар будет доставлять дискомфорт водителям, едущим по встречной полосе. Чтобы обеспечить должную безопасность и комфорт при поездках в темное время суток, важно следить за правильным положением автомобильных осветительных приборов и своевременно проводить их регулировку.

Последствия неправильной регулировки оптики

Количество факторов, которые могут привести к ДТП, значительно возрастает в темное время суток. Поэтому исправно работающие фары – главный залог безопасности водителя. Автомобильная оптика ближнего света должна освещать дорогу на 30-40 метров вперед, захватывая при этом небольшую часть правой обочины. Если это условие не соблюдается, необходимо выполнить регулировку света фар.

В темное время суток правильно отрегулированный свет фар является залогом безопасной поездки

Последствия, к которым может привести неправильная настройка автомобильной оптики, могут быть крайне неприятными.

1. Сильный наклон фар вниз приводит к повышенному напряжению водителя: ему приходится постоянно напрягать зрение, чтобы тщательнее всматриваться в плохо освещенную проезжую часть.
2. Если свет фар направлен под большим углом вверх, это может привести к ослеплению автомобилистов, едущих во встречном направлении, и создать аварийную ситуацию на дороге.
3. Недостаточное освещение обочины также может стать причиной дорожно-транспортного происшествия, если водитель вовремя не заметит на краю дороги человека или препятствие.

Первая регулировка автомобильной оптики всегда производится на заводе-изготовителе. Последующие корректировки фар выполняются самим владельцем по мере необходимости. Автомобилист может обратиться за помощью в автосервис или сделать работу самостоятельно.

В каких случаях может понадобиться регулировка света фар

Заводские регулировки светотехники в автомобиле может сбить длительная езда по неровным дорогам. Многочисленные ямы, выбоины и трещины в дорожном полотне приводят к постепенному сбою настроек. В результате оптика начинает направлять пучки света в неправильном направлении.

Регулировка света фар также может потребоваться, если:

• произошло ДТП, в результате которого пострадала передняя часть машины;
• автомобилист заменил фары или элементы головного освещения на транспортном средстве;
• на автомобиль были установлены противотуманные фары (ПТФ);
• произошла замена шин или дисков на аналоги, отличающиеся по размерам;
• был произведен ремонт или изменена жесткость подвески автомобиля.

Если встречные автомобилисты регулярно моргают вам дальним светом фар, значит, оптика вашей машины ослепляет их и требует регулировки.

Также стоит заняться корректировкой светового потока, если вы самостоятельно заметите ухудшение видимости во время поездок в темное время суток.

Наконец, автовладельцам рекомендуется отрегулировать фары перед поездкой на техосмотр или автопутешествием на дальнее расстояние.

Ослепить водителя может не только дальний свет, но и неправильно отрегулированные фары ближнего света

Варианты регулировки: самостоятельно или с помощью автосервиса

Отрегулировать свет фар автовладелец может как самостоятельно, так и с помощью специалистов автосервиса.

Главное преимущество самостоятельной настройки заключается в отсутствии финансовых затрат. Однако, если вы не уверены, что сможете провести регулировку грамотно и качественно, лучше обратиться в сервис.

На СТО фары регулируют с помощью специально предназначенных для этого приборов. Приобретать для себя такое устройство нецелесообразно: его стоимость далеко не самая доступная, но при этом пользоваться прибором придется нечасто.

В автосервис рекомендуется обращаться в первую очередь владельцам автомобилей с элементами автоматического управления световыми приборами. Регулировку оптики с автоматическим приводом необходимо доверять только специалистам, не пытаясь сделать этого самостоятельно.

Регулировка света фар своими руками

Самостоятельно выполнить регулировку фар не так сложно. Однако перед началом процедуры необходимо правильно подготовить автомобиль, чтобы избежать неправильной настройки. Для подготовки транспортного средства потребуется:

• проверить давление в шинах (должно быть одинаковым во всех четырех колесах);
• убрать все лишние вещи из багажника и салона (за исключением запасного колеса, аптечки и набора автомобилиста), обеспечив снаряженную массу автомобиля в соответствии с инструкцией по эксплуатации;
• залить полный бак бензина и подлить технических жидкостей в соответствующие емкости;
• тщательно очистить оптику от пыли и загрязнений;
• нанести на регулировочные винты смазку WD-40, так как они могли закиснуть.

Не менее важно подобрать подходящее место для проведения работ. Найдите ровную площадку, без уклонов и ям. Выбранная территория должна находиться поблизости от вертикального ограждения или стены.

Правила нанесения разметки

После того как подготовка автомобиля закончена, можно приступать к нанесению разметки, которая понадобится для регулировки света фар. Запаситесь рулеткой, длинной планкой, маркером или мелом. Схема для разметки наносится в соответствии с определенными правилами.

1. Подгоните автомобиль вплотную к стене и обозначьте центр транспортного средства. На стене отметьте соответствующую точку, совпадающую с центральной осью машины. Также отмечаем расстояние от пола до лампы и от лампы до центра машины.
2. Отмерьте 7,5 метров от стены и отгоните автомобиль на данное расстояние (для разных моделей это расстояние может отличаться, необходимо уточнить в инструкции).
3. С помощью горизонтальной линии соедините центральные точки на обеих лампах.
4. Через центральные точки фар проведите вертикальные линии и еще одну – через центральную точку машины. Наконец, на расстоянии 5 см вниз от горизонтальной линии, соединяющей центры фар, проводим одну дополнительную полосу.

После выполнения всех указанных действий разметка будет готова к проведению работ.

Схема для самостоятельной регулировки света фар

Данная схема актуальна для совмещенной оптики. Для раздельного варианта потребуется начертить две горизонтальные линии. Вторая линия должна соответствовать расстоянию от земли до ламп дальнего света. На ней отмечаются отрезки в соответствии с расположением крайних ламп.

Схема регулировки

Как только разметка будет нанесена, можно приступать к регулировке световых потоков. В то время как разметку на стене лучше готовить днем, сами работы по регулировке возможны только в темное время суток. Для успешной коррекции фар необходимо:

1. Открыть капот и включить ближний свет (чтобы не сажать аккумулятор, можно предварительно запустить двигатель).
2. Полностью закрыть одну фару автомобиля. Приступить к вращению винта вертикальной настройки на второй фаре. Винт располагается в подкапотном пространстве, на задней поверхности оптики. Вращать винт нужно до тех пор, пока верхняя граница светового пучка не совместится с верхней горизонтальной линией.
3. Далее таким же методом необходимо отрегулировать оптику в вертикальной плоскости. В итоге в перекрестие линий должна попасть точка проекции, в которой поток света фар начинает отклоняться вверх и вправо под углом 15–20°.
4. Как только работы с каждой фарой по отдельности будут закончены, следует сравнить совпадение полученных световых потоков.

Если машина оснащена дистанционным управлением угла наклона фар из салона, перед началом работ регуляторы необходимо зафиксировать в нулевом положении.

Отрегулированные фары ближнего света сделают поездку в темное время суток более комфортной для водителя

Важно помнить, что поездки в темное время суток с неотрегулированным светом фар являются опасными не только для водителя, но и для других участников дорожного движения. Поэтому не стоит экономить свое время и пренебрегать своевременной коррекцией световых потоков. Отрегулировав фары должным образом, вы сможете обеспечить наиболее комфортную и безопасную поездку.

(1 5,00 из 5)
Загрузка…

Вам также может понравиться

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

• сделать разметку на стене;
• осуществить разметку ламп;
• настроить ближний свет;
• настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

• При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
• При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
• В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
• В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
• При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
• После выполнения работ, связанных с изменением жесткости подвески.
• При замене дисков или резины на аналогичные изделия с другими диаметрами.
• При подготовке к прохождению регламентного ТО.
• Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

1. Разницу в объемах шин.
2. Состояние пружин, находящихся в подвеске.
3. Полное распределение всевозможных нагрузок.
4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.

Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

Схема регулировки противотуманных фар

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые. Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo. Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах. В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств. Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Иван Матиешин

Не нашли ответ на свой вопрос?
