Что такое КПП вариатор в автомобиле?

Особенности езды на вариаторе: как ездить на CVT

Автоматическая коробка передач в последнее время получила широкое распространение не только в США, но и по всему миру. При этом отсутствие педали сцепления еще не означает, что все автоматы одинаковые. Автоматические трансмиссии на автомобилях можно условно разделить на три большие группы:

Примечательно то, что не каждый владелец способен отличить вариатор от АКПП или даже РКПП. Однако во время эксплуатации нужно отдельно учитывать, какой именно типа автомата стоит на машине.

Другими словами, нужно знать, как обслуживать и как ездить правильно на вариаторе, автомате или роботе, чтобы коробка работала долго и безотказно. В этой статье отдельно поговорим о вариаторах.

Коробка вариатор: как правильно ездить

Итак, вариатор CVT является бесступенчатой автоматической трансмиссией, что сильно отличает данный тип коробок передач от аналогов благодаря уникальной конструкции. Переключение передач на авто с вариатором происходит плавно, без толчков, задержек, пробуксовок и т.д.

Машина с такой КПП разгоняется легко, ускорение происходит без малейших рывков, которые в той или иной степени можно ощутить на других типах автоматов, включая даже новейшие преселективные РКПП с двумя сцеплениями.

Также среди плюсов стоит выделить топливную экономичность CVT по сравнению с АКПП, лучшее распределение нагрузки на ДВС и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить его срок службы.

Казалось бы, с учетом всех плюсов вариатор можно считать более комфортной заменой для классического автомата, однако это не так. Дело в том, что многие водители отмечают заметно меньший ресурс CVT по сравнению с АКПП, низкую ремонтопригодность вариаторов, высокую стоимость обслуживания и целый ряд ограничений во время эксплуатации. Давайте разбираться.

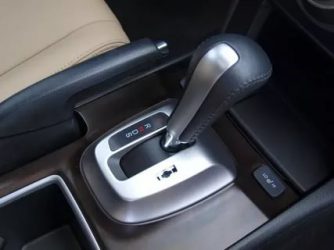

• На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед,  N – нейтральная передача, R – задний ход и т.д.

Также может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично Типтроник на АКПП).  Дополнительно может присутствовать спортрежим, экономичный режим и т.д.

При этом важно понимать, что вариатор среди всех видов АКПП  хуже всего «переваривает» крутящий момент и наименее подготовлен к высоким нагрузкам. Простыми словами, резко стартовать на вариаторе крайне нежелательно.

На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя. В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.

• Также вариатор нужно в обязательном порядке прогревать в холода. Вариаторы предельно чувствительны к смазке, при этом трансмиссионное масло при понижении температуры хуже распределяется по коробке.

Более того, прогрев вариатора CVT на месте по аналогии с АКПП (включение режимов P-R-N-D с задержкой на несколько секунд) для данного типа трансмиссии не подойдет, так как конструктивно вариатор отличается от гидромеханического автомата.

В случае с CVT  нужно прогреть ДВС и включить режим N на несколько сек., что позволит прогреть гидромуфту. Далее нужно начинать движение, сводя нагрузки на коробку к минимуму первые 3-5 км.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

• Также вариатор «боится» пробуксовок и повышенных нагрузок. Это значит, что любой кроссовер с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.

Еще нужно помнить, что легковые авто и паркетники с CVT плохо приспособлены к буксировке прицепов, не рассчитаны на перевозку тяжелых грузов и т.п. По этой причине владельцам бесступенчатой коробки передач нужно избегать излишних нагрузок на КПП.

Простыми словами, использовать автомобиль с CVT для буксировки другого авто настоятельно не рекомендуется. Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа.

Если же автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от попыток выехать своим ходом. Переключения селектора между режимами при «раскачивании» авто приведет к быстрому износу шлицевых соединений, ресурс деталей КПП заметно сокращается.

• Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.

В ряде случаев машину с вариатором, как и с АКПП, буксируют на небольшие расстояния с заведенным двигателем. Если же ДВС не заводится, тогда следует отказаться от попыток отбуксировать машину без вывешивания ведущих колес.

Обслуживание вариатора

Если говорить об обслуживании, в вариаторе следует постоянно проверять масло, его уровень и состояние. При этом для бесступенчатой трансмиссии  вопрос масла предельно важен, трансмиссионная жидкость меняется чаще, чем в АКПП, заливать нужно только рекомендуемые по свойствам и допускам продукты.

Масло для CVT особое, так как должно обеспечивать смазку взаимодействующих поверхностей, при этом предотвращать проскальзывание. Менять масло в коробке вариатор  по мануалу зачастую нужно один раз в 60 тыс. км., однако на практике желательно проводить данную процедуру каждые 30-35 тыс. км пробега, причем замена каждые 30 тыс. считается оптимальной.

Если  же говорить о возможных сбоях и диагностике, нужно следить за поведением коробки. Дело в том, что выход из строя отдельных датчиков ЭСУД может привести к тому, что чувствительный к нагрузкам вариатор выходит из строя, причем достаточно быстро.

Например, выход из строя датчика скорости приводит к тому, что ЭБУ коробкой переводит коробку в аварийный режим. Езда в таком режиме может привести к повреждениям ремня вариатора, проблемам с конусами вариатора и т.д.

Становится понятно, что любые отклонения от нормы и сбои в работе вариатора являются поводом для немедленного прекращения эксплуатации авто и доставки автомобиля на СТО для проведения диагностики CVT.

Подведем итоги

Как видно, коробка вариатор способна обеспечить максимальный комфорт при езде, а также является более экономичной в плане расхода топлива по сравнению с  классическими АКПП. Однако следует учитывать, что данный тип трансмиссии не рассчитан на высокие нагрузки и тяжелые условия. Параллельно не допускаются перегревы трансмиссии.

Простыми словами, коробка CVT больше подойдет для эксплуатации в черте города по хорошим дорогам, причем таким водителям, которым ближе спокойный и размеренный стиль езды, без резких стартов, пробуксовок, постоянных обгонов и т.д.

Также коробку вариатор нужно чаще обслуживать, постоянно проверяя уровень и состояние трансмиссионного масла, прогревать КПП в начале движения, избегая повышения нагрузок. При соблюдении указанных условий ресурс вариатора может оказаться аналогичным тому, который определил сам производитель коробки передач, то есть КПП CVT отработает без поломок весь заявленный срок службы.

Чем отличается вариатор от автомата и робота?

Перед автолюбителями при выборе нового авто встаёт вопрос, какой коробке переключения передач отдать предпочтение: классической автоматической, вариаторной либо роботизированной. Каждая из них имеет как позитивные, так и негативные стороны. Попробуем разобраться, какие у них отличия, и на чём остановить свой выбор.

Принцип работы КПП (коробки переключения передач)

Главное предназначение любого устройства, переключающего передачи, — принимать, преобразовывать, передавать и изменять направление крутящего момента. Современные автопроизводители выпускают транспортные средства с механической, автоматической КПП и автоматической в разных вариациях.

В механической переключение передач происходит при помощи человека. В остальных процесс автоматизирован, участия водителя не требуется. Чтобы разобраться в плюсах и минусах автоматической коробки переключения передач (АКПП), вариаторной (CVT) и роботизированной, детально остановимся на принципах работы каждой из них.

Классический «автомат» (гидротрансформатор)

Коробка-автомат с гидротрансформатором впервые была выпущена в 40-х годах минувшего века. Массово ею стали оснащать авто с 60-х годов. Она представляет собой целый комплекс механизмов:

гидротрансформатор, состоящий из турбинного и реакторного колёс, центробежного насоса, обгонной и блокировочной муфт;

планетарная коробка передач, основными деталями которой являются планетарные редукторы, фрикционные и обгонные муфты, соединительные валы, барабаны, тормозная лента.

Коротко принцип работы можно описать следующим образом: гидротрансформатор, размещённый между КП и двигателем, меняет передачу крутящего момента. Работа гидротрансформатора базируется на беспрерывной циркуляции жидкости, транспортирующей энергию от мотора к трансмиссии. Масло передаётся от центробежного насоса к турбинному колесу, затем на реактор, где её поток увеличивается и провоцирует увеличение оборотов насосного колеса.

При задействовании обгонной муфты осуществляются вращательные движения реакторного колеса. Переключение передач между поочерёдно соединёнными планетарными редукторами осуществляется с помощью муфт. Работа этих механизмов обеспечивается благодаря гидроцилиндрам, процесс работы которых контролирует электронный блок управления.

Стандартными режимами работы АКПП, которые выбирает водитель при помощи рычага селектора, являются:

Р (Park), П — парковочная блокировка; R (Reverse), ЗХ — задний ход; N (Neutral), Н — нейтральная передача; D (Drive), Д — движение вперёд; L (Low), ПП (принудительно понижающая) или ТХ (тихий ход).

Преимущества АКПП:

плавность при смене передач;высокая надёжность;комфортность управления авто;щадящая эксплуатация мотора и КП.

Недостатки коробки-автомата всё же имеются:

дороговизна;высокий расход топлива;высокая стоимость ремонта;требуется больше времени для разгона;небольшой срок службы;невозможность заведения «с толкача».

Сегодня классическая АКПП существенно доработана — есть модели, которые отличаются хорошей реактивностью, имеют зимний, спортивный, экономичный режимы работы, до 8 передач.

Вариатор

Вариаторная КП — это вариация «автоматики». Однако её устройство и принцип работы имеют существенные отличия от классической АКПП. Это бесступенчатая трансмиссия, в состав которой входят:

собственно вариатор;узел, осуществляющий разъединение двигателя с вариатором;система управления;механизм заднего хода.

Вариаторная КП может быть двух типов:

клиноременного;

тороидного.

Принцип работы основан на том, что два раздвижных шкива (ведущий и ведомый), соединённых металлическим ремнём, автоматически меняют свой диаметр, изменяя при этом передаточное число. Запускается вариатор с помощью рычага селектора. Режимы передач идентичны с АКПП.

Позитивные стороны вариатора перед другими КП:

эффективность при использовании мощности мотора;высокая экономия топлива;комфортность управления и самого движения;плавность хода авто;ровный разгон и оперативный набор скорости;малая нагрузка на мотор;экологичность;высокий КПД.

Если вы всё-таки решили отдать предпочтение вариатору, то стоит учесть и его недостатки:

сложность конструкции и ремонта, в покупке запчастей;малое количество сервисов, способных осуществлять ремонт;быстрый износ при езде по плохим дорогам и бездорожью;специфический шум при работе;короткий срок эксплуатации;не ставится на мощные машины.

Важно! Опытные автослесари и автолюбители советуют отказаться от приобретения авто с вариатором, которое уже было в употреблении. Если покупка уже сделана, то необходимо вовремя осуществлять полную замену масла, датчиков скорости и уровня топлива.

Роботизированная КПП

Роботизированная коробка передач вобрала в себя элементы «механики» и «автоматики». По сути, она представляет собой механическую КП с электронным блоком управления, осуществляющим выключение и включение муфты сцепления и переключения передач.

При управлении роботизированной КПП водитель, как и в автоматике, просто переводит селектор в необходимый режим, а переключение передач производит электронный блок. Также производители авто сохранили возможность перехода в ручной режим.

В «роботе» предусмотрены режимы: нейтральная передача (N), задний ход ®, движение вперёд (А/М либо Е/М), переключение передач (+/-).

Достоинства КП:

низкая цена (обычно «роботами» оснащены бюджетные авто);экономный расход топлива;возможность переключения в режим ручного управления.

Недостатками такого вида КП считают:

присутствие пауз, рывков и толчков при переключении передач;заторможенность;невозможность буксировки.

Стоит отметить, что производители стараются стабильно усовершенствовать трансмиссии. Так, сегодня самым современным вариантом роботизированной КП второго поколения является преселективная трансмиссия с двумя сцеплениями. Её составляющими являются 2 вала для чётных и нечётных передач. Каждый вал соединён с двигателем отдельным сцеплением.

Преимущества преселективной трансмиссии уже успели оценить:

возможность быстрого разгона;экономичность при расходе масла и топлива;максимально возможный на сегодня КПД среди «автоматики».

К недостаткам тоже не стоит подходить снисходительно. Сюда относятся:

высокая стоимость;дорогостоящие ремонтные работы и замена масла;рывки и провалы в динамике авто.

Чем отличается вариатор от «автомата» и «робота»

При покупке авто даже опытный автомобилист не всегда сможет разобраться, какая коробка передач в нём установлена. Приводим советы, как отличить АКПП, CVT и «робота» визуально.

Советуем вам почитать о том, как устроена секвентальная коробка передач.

Найти отличия между автоматической и вариаторной коробкой передач при посадке в салон авто невозможно. И та и другая выглядят идентично: один рычаг управления, одинаковое обозначение режимов.

Существует 4 основных признака, по которым можно определить тип КП:

Количество режимов. Вариаторы могут содержать меньшее количество режимов — обычно 4: «P», «N», «D», «R». В современных «автоматах» присутствуют ещё и дополнительные. Указание типа КП рядом с маркой автомобиля.

Чтобы разобраться, какая же всё-таки КП установлена в машине, следует осмотреть её снаружи сзади. Большинство производителей около обозначения марки и модели сообщают и тип трансмиссии — «AT» или «CVT». Разница в «поведении» транспорта в ходе езды. У авто с АКПП будут присутствовать рывки и толчки.

У транспортных средств с вариатором их не будет. Кроме того, у последних будут слышны щелчки в коробке. Разное «поведение» машины при подъёме на горку. Если при движении под гору затормозить и отпустить педаль газа, автомобиль с АКПП будет плавно двигаться вперёд без отката назад.

Автос вариатором сделает откат назад и не будет осуществлять движение вперёд на холостых оборотах.

При отсутствии возможности воспользоваться вышеперечисленными способами за информацией о типе трансмиссии следует обратиться:

к добросовестному продавцу, к опытному автослесарю, к сопроводительной документации авто.

: отличия вариатора, автомата и робота

Отличить вариатор от «робота» проще — достаточно взглянуть на внешний вид коробки передач в салоне и обозначения режимов. В вариаторе основным режимом движения вперёд является D, в «роботе» — А/М или Е/М (хотя в преселективной трансмиссии такого отличия уже нет).

Советы по уходу

Чтобы АКПП прослужила как можно дольше, следует строго придерживаться некоторых правил эксплуатации:

При остановке на спуске либо подъёме нужно пользоваться стояночным тормозом. Производить переключение в режимы P, R после остановки движения машины. Незамедлительно обращаться в автосервис при наличии толчков и рывков в ходе переключения передач, а также горелого запаха, шума либо гула в районе КП.

Важно! При поломке машины с АКПП её нужно буксировать на нейтральной передаче с включённым мотором. Транспортировка на буксире на расстояние больше 80 км со скоростью свыше 30 км/ч. не рекомендуется из-за риска повреждения узлов и деталей самой коробки.

Чтобы продлить срок службы вариаторной коробки передач, следует:

Осуществлять постоянный контроль за уровнем масла, менять его после каждых 30 тысяч км пробега. Использовать лишь качественное масло от хорошо зарекомендовавших себя производителей и строго подходящее к авто. В холодное время года не перегружать трансмиссию на старте движения. Периодически проверять состояние разъёмов и проводки. Предоставлять ремонт и диагностику вариатора только специалистам из автосервиса. Самостоятельно проникать в КП не стоит.

Осуществлять буксировку лишь при работающем двигателе на недлин«««ные расстояния. Стараться не допускать резких разгонов и торможений, ударов трансмиссии. Не ездить по бездорожью либо просёлочным дорогам. Не буксировать другие транспортные средства. Следить за состоянием датчика скорости.

Роботизированная КП прослужит дольше, если придерживаться таких правил эксплуатации:

Не допускать буксования в холодное время года. Производить простой автомобиля, включив режим «Е». При плохом дорожном покрытии осуществлять старт, не газуя, со 2-й передачи. При кратковременной остановке переходить в режим «А». Проводить диагностику несколько раз в год.

Какой вариант лучше и почему

Вряд ли можно однозначно ответить на вопрос, какая коробка переключения передач лучше, ведь каждый автомобилист будет выбирать её в соответствии с собственными целями и предпочтениями. Среди автомобилистов по-прежнему популярны авто с АКПП. Усовершенствованные вариаторы также не сдают свои позиции. Простые «роботы» отходят в прошлое. Им на смену приходят более современные трансмиссии (например, преселективная).

Знаете ли вы? Самым быстрым серийным легковым автомобилем сегодня является Bugatti Veyron Super Sport. В 2017 году на нём был установлен рекорд скорости в 457,4 км/ч.

В целом же, если подвести итоги, то среди рассмотренных нами вариантов наиболее оптимальным на сегодня решением является классическая «автоматика». Объясняется это следующими причинами:

надёжностью; доступностью ремонта и замены запчастей; возможностью ездить по любым дорогам.

Машины с вариаторными КП подойдут для тех, кто любит плавный ход. «Роботы» — тем, кто предпочитает небольшие автомобили, любит спокойную езду, передвигается по городским дорогам и шоссе, ставит во главу угла экономичность. Любителям активной езды, скорости и манёвров следует присмотреться к преселективной трансмиссии.

Если же верить экспертам мирового автомобильного рынка, то будущее за вариаторными и преселективными КП. Именно простым, комфортным и экономичным моделям автомобилисты всё чаще будут отдавать предпочтение.

: какой вариант коробки передач лучше выбрать

Таким образом, современные автомобили всё чаще оснащаются автоматическими коробками переключения передач и их вариациями — вариаторной и роботизированной. Каждая из них имеет достоинства и недостатки. Общим преимуществом для них являются простота в управлении и обеспечение плавного хода авто. Подбор КП следует осуществлять в соответствии со стилем вождения, собственными предпочтениями и предназначением автомобиля.

Как работает вариатор — принцип работы, устройство

Автомобильная промышленность неуклонно развивается, постоянно предлагает новые инженерные решения. Ведущие компании в области производства автомобильного транспорта неуклонно ведут работу над разработкой принципиально новых агрегатов. Цель замены уже привычных и в некоторой степени конструктивно устарелых узлов предельно ясна – сделать машину более комфортной, облегчить вождение и улучшить качество поездок в целом. Так появилась вариаторная коробка передач или же просто вариатор.

Первый автомобиль с вариатором был произведен еще в 50-х годах прошлого столетия, но массовое распространение эта трансмиссия получила сравнительно недавно. Сегодня многие производители сделали акцент на производстве авто именно с вариатором, роботом или обычным автоматом. Хотя традиционная механика все еще хорошо сбывается, но число реализуемых автомобилей с МКПП постепенно снижается. В этой статье подробно расскажем, что такое вариатор, и каков его принцип работы.

Вариаторная коробка: что это такое?

В англоязычной среде этот вид трансмиссии именуется как CVT, что обозначает Continuously Variable Transmission. Если перевести расшифровку с английского на русский язык, то станет понятен главный принцип, на котором основана работа вариатора – бесступенчатая трансмиссия.

Отличия от автомата

Мы привыкли, что механика может включать шесть передач, а обычный гидротрансформаторный автомат на сегодняшний день от шести до восьми. В этом заключается главный недостаток ступенчатых коробок – число передач ограничено. Все дело в том, что двигателю постоянно приходится преодолевать нагрузку – силу инерции. Даже во время движения по абсолютно ровной дороге агрегат подвержен внешнему сопротивлению, и только достигая оптимального соотношения количества оборотов и передаточного числа, он развивает скорость. С переходом на повышенную передачу водитель ощущает кратковременную потерю мощности и рывок автомобиля.

Отличие вариатора от классической АКПП — видео

В вариаторе бесчисленное количество передач. Передаточные числа изменяются плавно, благодаря чему водитель машины с CVT не ощущает рывков в момент перехода на повышенную скорость. В некотором смысле автомобиль с вариаторной коробкой напоминает электромобиль: он плавно начинает движение, постепенно набирает скорость, а сама трансмиссия работает практически бесшумно.

За счет того, что в вариаторе нет ступеней, передача усилия от двигателя к колесам происходит более точно. В момент перехода на высокую скорость нет разрыва потока мощности. Управлять таким автомобилем сплошное удовольствие. Особенно популярны машины с CVT среди начинающих водителей. Бесступенчатая трансмиссия не реагирует на манеру вождения, поэтому ситуации, когда глохнет мотор в начале движения, полностью исключены.

Когда водитель жмет педаль «в полик», авто с вариатором молниеносно ускоряется, что также многим нравится.

Принцип работы CVT

Как говорилось выше, в вариаторной коробке физически отсутствуют фиксированные передачи, но есть виртуальные, созданные на программном уровне. Они нужны для ручного управления, например, когда нужна максимальная тяга автомобиля и не важна скорость (движение по заснеженному участку дороги).

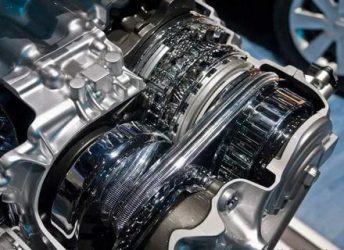

В основе наиболее распространенного клиноременного CVT (устанавливается на 95% современных автомобилей) могут быть заложены одна или две ременные передачи. Передачу образуют два шкива (ведущий и ведомый), соединенные между собой клиновидным ремнем. Такая конструкция получила соответствующее название – клиноременной вариатор. Еще есть клиноцепная бесступенчатая коробка, в которой вместо ремня задействована стальная цепь. Самый известный вариатор с цепью – Multitronic, разработанный инженерами компании Audi.

Передаточное число поступает от ведущего шкива, связанного непосредственно с мотором, к ведомому шкиву, который получил связь с приводами и колесами. Каждый шкив состоит из пары конических дисков, которые в процессе работы коробки сдвигаются и раздвигаются. За счет увеличения или уменьшения диаметров шкивов происходит изменение числа. На практике работа вариатора выглядит так:

1. В начале движения конусы ведущего шкива разводятся, а конусы ведомого сводятся, а двигатель нагружается по минимуму;
2. С увеличением скорости происходит обратная ситуация: конусы ведущего вала постепенно сходятся, а ведомого – расходятся. В результате передаточное число меняется в меньшую сторону, что важно для снижения тягового усилия и увеличения оборотов на ведомом валу. Смещение шкивов происходит за счет пружины и центробежной силы, создаваемой гидравлическим приводом.

Как видим, принцип работы вариатора предельно прост, но крайне эффективен.

Основные механизмы вариатора (из чего состоит CVT?)

Бесступенчатая коробка включает гораздо большее число механизмов. Её работа невозможна без целого ряда узлов, которые обеспечивают полноценную работу трансмиссии. Например, вариатор не может самостоятельно обеспечить задний ход автомобиля. За это отвечает планетарный редуктор. Если бы не было сцепления, то крутящий момент сразу же поступал на колеса. Чтобы автомобиль начинал движение и ускорялся плавно, в конструкции CVT предусмотрено автоматическое сцепление. Оно может быть:

• центробежным (CVT Transmatic);
• многодисковым «мокрым» (CVT Multitronic);
• электромагнитным (CVT Hyper);
• гидротрансформаторным (CVT Xtronic, Autotronic, Multidrive).

Гидротрансформаторное сцепление встречается повсеместно, другие разновидности встречаются намного реже. Сцепление с гидротрансформатором максимально плавно передает момент, продлевая срок службы коробки передач. Также такое сцепление исключает проскальзывание на высоких оборотах, но может перегреваться, о чем подскажет мерцающий индикатор на приборной панели. Конечно, все устройства должны работать под управлением единого «мозгового» центра, которым в вариаторе выступает блок управления. К нему поступают сигналы от датчиков, считывающих данные самых разных систем.

Программная часть обрабатывает информацию и изменяет режим работы коробки передач. Водителю достаточно выбрать нужный режим – «спортивный», «экономичный». Некоторые модификации вариаторной коробки позволяют ступенчато в ручном режиме переключать передачи. Главной технической жидкость выступает трансмиссионное масло, которое поступает в нужные масляные каналы за счет работы гидроблока.

Внутри корпуса можно найти фильтры (грубой и тонкой очистки), магниты, улавливающие металлическую стружку – продукт износа механических частей коробки.

• Выбираем масло в вариатор (по марке)

В связи с тем, что CVT быстро перегревается, ему требуется отдельный радиатор. Это устройство охлаждает моторное масло и отводит лишнее тепло.

Главные достоинства и недостатки CVT

Прежде чем перейти к рассмотрению плюсов и минусов вариатора, также стоит несколько слов сказать о другой разновидности бесступенчатой коробки – тороидной. Как уже говорилось, на 95% японских, немецких, корейских и других авто ставят либо клиноременной, либо клиноцепной вариатор. Остальные 5% транспортных средств оснащены тороидным типом CVT. Он не получил должного распространения, так как по многих характеристикам уступает аналогу с ремнем/цепью. Итак, за что любят и недолюбливают вариаторную коробку? Причины следующие:

Вариатор – что это такое, принцип работы, плюсы и минусы

В одной из прошлых статей мы подробно поговорили про роботизированные коробки передач с двойным сцеплением, сегодня предлагаем поближе познакомиться с таким типом трансмиссий, как вариатор. Т.к.

все чаще можно встретить автомобили оснащенные бесступенчатой коробкой и понятное дело, что автолюбителей, перед покупкой автомобиля интересует вопрос надежности, ремонтопригодности и принцип работы данного вида трансмиссии.

Мы постараемся подробно ответить на все интересующие вопросы исходя из нашего многолетнего опыта и информации полученной с форумов на которых владельцы обсуждали самые распространенные проблемы и делились опытом их решения.

Что такое вариатор и принцип его работы

Прежде чем говорить о плюсах и минусах такого типа кпп, нужно понять что это такое и как он работает. Данный вид трансмиссии представляет собой бесступенчатую коробку передач с плавным изменением передаточного числа, в заданном диапазоне. Впервые CVT (Continuously Variable Transmission, что в переводе – постоянно изменяющаяся трансмиссия) на автомобилях стали устанавливать в 50-х гадах, это были легковушки марки DAF. Одной из первых моделей на которой испытали работу клиноременного вариатора стал автомобиль DAF 600.

Массово устанавливаться на автомобили CTV, стала относительно недавно. В редких случаях бесступенчатую трансмиссию можно встретить на автомобилях Chrysler, Fiat, Mini, Peugeot, Opel, Mitsubishi. Куда чаще она встречается на:

• Nissan – Xtronic и Hyper;
• Audi – Multitronic;
• Subaru – Lineartronic;
• Mercedes-Benz – Autotronic;
• Honda – Multimatic;
• Ford – Ecotronic и Durashift CVT;
• Toyota – Multidrive.

Почти все вышеуказанные кпп объединяет общий принцип работы. Главной задачей трансмиссии является плавное изменение передаточного числа («бесконечное» количество передач) это влияет в лучшую сторону на плавность разгона и позволило значительно снизить расход топлива, по сравнению со стандартным АКПП.

Стоит отметить, что первые бесступенчатые трансмиссии славились своей ненадежностью, а именно обрывом ремня.

На сегодняшний день можно выделить два основных типа:

На большинстве современных бесступенчатых трансмиссиях используется гибкий клиновидный толкающий ремень из нескольких стальных лент и связанных с ними фасонных пластин в виде «бабочки». Появление металлического клиновидного ремня позволило широко использовать вариатор на автомобилях, так как он мог передавать значительный крутящий момент.

Еще один вариант замены ремня, это использование цепи (клиноцепные), такой метод применяется на автомобилях марки Audi и Subaru. Металлическая цепь состоит из тонких пластин соединенных осями, это позволяет обеспечивать лучшую гибкость. На таком типе CTV крутящий момент передается торцевой поверхностью цепи при ее точечном контакте с коническими дисками, в отличие от клиноременной бесступенчатой трансмиссии..

В местах контакта возникают высокие напряжения, поэтому диски изготавливают из высокопрочной стали.

Такой вид бесступенчатой коробки передач чаще всего встречается на автомобилях марки Nissan. Его основным отличием от клиноременного, является наличие конусовидных дисков и роликов. Ведущий диск присоединен к двигателю, в то время, как ведомый к трансмиссии. Расположенные между валами ролики совершают передвижения в вертикальном направлении и вращения в горизонтальном направлении вокруг собственной оси. Передача крутящего момента осуществляется только силами трения между тороидными поверхностями дисков и роликами.

Основные проблемы с которыми могут столкнуться владельцы автомобилей с вариатором

При всем обилие достоинств, у CVT трансмиссий есть свои существенные минусы и особенности. При должной эксплуатации и своевременном обслуживании, коробки ходят по 150 000 – 200 000 км, не доставляя особых проблем своим владельцам. Если Вы являетесь первым собственником, то боятся вам нечего т.к. гарантия позволяет быть полностью уверенным, что в случае неисправности КПП будет починена. А вот покупая автомобиль на вторичном рынке нужно быть внимательным и лучше всего перед покупкой пройти диагностику.

Недостатками можно считать:

• дорогостоящий ремонт, как и в случае с DSG мало кто может перебрать или отремонтировать изношенные детали на профессиональном уровне. Отсюда и получается, что мастера своего дела за работу берут ощутимые денежные средства.
• замена масла каждые 30 000 – 40 000 км. Хоть производители и рекомендуют производить замену масла раз в 80 000 км, на самом деле столь большой интервал может сказаться с негативной стороны, особенно если автомобиль покупался с пробегом свыше 120 000 км.
• данный тип кпп не любит рваный стиль езды и резких ускорений с места, поэтому если вы любитель активного передвижения, то лучше присмотреться к покупки автомобиля с иной коробкой;
• многих пересевших с классической автоматической трансмиссии, где чувствуется переключение передач,  по началу раздражает сама работа и исходящий шум, что обусловлено спецификой работы данной трансмиссии. Хотя современные вариаторы обучены имитировать переключение передач;
• перегрев, обо этом стоит помнить при движении на высоких скоростях продолжительное время. При частом возникновении ошибки Slow Down стоит промыть радиатор, в случае если это не помогло то прибегнуть к радикальным мерам и установить дополнительный радиатор вариатора.

Итог

Какой можно сделать вывод? Вариаторы плотно вошли в нашу жизнь, некоторые японские производители автомобилей отказались от использования классических автоматических коробок переключения передач и полностью перешли на бесступенчатые трансмиссии CVT.

Прогресс не стоит на месте и ежегодно ведутся работы по усовершенствованию, в результате чего, мы можем наблюдать более быстрый разгон, чем авто с АКПП, меньший расход топлива и более плавный ход. В пример можно привести автомобиль Tesla – автомобиль будущего на котором установлен электродвигатель и вариатор.

Автомобильные эксперты предполагают, что через несколько лет эра классических автоматов с гидротрансформатором, канет в лету и останется два вектора развития – бесступенчатые и роботизированные трансмиссии.

Уважаемые друзья, одно из направлений моей деятельности это роботизированная торговля на валютном рынке, кто также интересуется, хочет заниматься данной деятельностью, пишите мне в Telegram: @gennadiyy (name Геннадий Филиппов). Всё максимально автоматизировано, в день нужно будет уделять всего 5-10 минут. Всё подробно расскажу и покажу (в том числе по skype свой рабочий стол, свою статистику, работу роботов), плюс моё сопровождение на всём пути.

Наше сообщество интернет-предпринимателей:ROYAL FAMILY CLUB

Наш канал в Telegram: @TradeCapitalPro

8 заблуждений о вариаторах. И один реальный недостаток

По-настоящему массовыми вариаторные трансмиссии стали в последнее десятилетие. Поэтому даже бывалые автомобилисты не всегда хорошо представляют себе, что такое вариатор. А незнание, как обычно, порождает массу заблуждений, неверных толкований и, как следствие, вредных советов.

Заблуждение 1. В вариатор залито масло на весь срок службы

В одной фразе содержатся две неточности. Во-первых, жидкость, залитую в вариатор, не стоит называть маслом. Так же как в классической автоматической коробке используется жидкость ATF, так и в вариаторах используется жидкость со своим набором характеристик. Да, смазка в этом перечне присутствует, но это не основное предназначение такой жидкости. К примеру, рабочая жидкость для вариатора под давлением увеличивает коэффициент трения в месте контакта конуса с ремнем вариатора. Разве обычное масло способно на это? Конечно, нет.

В классических автоматах больше изнашиваются неметаллические накладки фрикционов. А в вариаторе — стальные конусы и ремень. Стальная пыль мешает работе клапанов, она может оставить систему без давления жидкости, которое необходимо для работы всей автоматики коробки. Поэтому замена жидкости раз в 60 000 км необходима. Заодно чистят от продуктов износа улавливающие магниты и меняют фильтр.

Заблуждение 2. В вариаторе установлен ремень

В большинстве конструкций действительно применяется ремень, набранный из большого количества стальных пластин, удерживаемых лентой. Но некоторые производители предпочитают использовать цепь. Выглядит она почти так же, как цепь привода ГРМ двигателя. Только контактирует с конусами. Крутящий момент передают торцы стержней, соединяющих пластины. Такой вариатор называют цепным. Цепные вариаторы используют, например, Subaru и Audi.

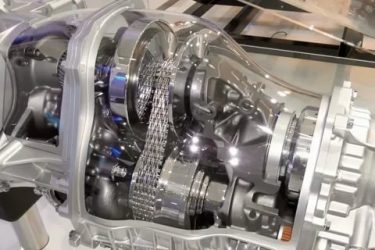

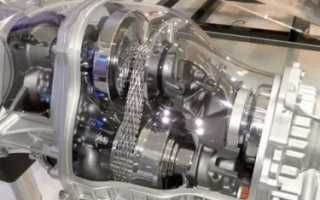

В субаровском вариаторе применен цепной привод. Такая конструкция выдерживает больший крутящий момент, чем способен передать ремень.В субаровском вариаторе применен цепной привод. Такая конструкция выдерживает больший крутящий момент, чем способен передать ремень.

Заблуждение 3. У вариатора не может быть гидротрансформатора. Он же вариатор!

На всех автомобилях с вариатором, которые продаются в России, имеется также и гидротрансформатор. Всегда первым крутящий момент от мотора воспринимает именно гидротрансформатор, как у классического автомата. Именно он и проскальзывает, когда мы стоим в пробке, а селектор коробки передач при этом находится в положении D. В мире было несколько моделей вариаторов, у которых вместо гидротрансформатора использовалось «мокрое» сцепление. Их раньше устанавливали на японские автомобили для внутреннего рынка.

Заблуждение 4. Если ехать «на круизе», то вариатор будет работать с постоянным передаточным отношением

Это неверно. При движении на круиз-контроле с постоянной скоростью вариатор даже на небольшом подъеме будет менять передаточное отношение, увеличивая обороты двигателя. Круиз-контроль с гидромеханическим автоматом прибавил бы газу, то есть открыл дроссельную заслонку, а обороты двигателя при этом остались бы неизменными.

Заблуждение 5. У машин с вариатором медленный разгон

Вариатор обеспечивает самый быстрый разгон, какой только может дать двигатель. Только для получения такого результата надо не забывать прожать педаль газа полностью. В таком режиме (kick-down) двигатель быстро выходит на обороты, соответствующие максимальной мощности, и дальнейший разгон происходит за счет переменного передаточного отношения в вариаторе. Это — самый эффективный разгон. Любая другая коробка передач в паре с таким же мотором будет менее эффективна при разгоне.

Другое дело, что двигатель при этом воет практически на одной ноте. Монотонность создает впечатление слишком долгого разгона, отсюда и заблуждение.

Заблуждение 6. С вариатором не выбраться из грязи или снега «враскачку»

Вариатор позволяет сравнительно быстрее переключаться с передачи переднего хода на заднюю и обратно. А новые образцы вариаторов, как, например, на Toyota RAV4, имеют механическую первую передачу, что дополнительно облегчает «раскачку», ведь переключение вперед-назад происходит без участия бесступенчатой трансмиссии.

Заблуждение 7. У вариатора нет ступеней

И да, и нет одновременно. Этот постулат опровергают коробки передач, в которых есть и ремённый вариатор, и двухступенчатый редуктор. Впервые наши автолюбители увидели его на Nissan Juke, а теперь он добрался и до Лады Весты. Его производит фирма Jatco (Япония), индекс — JF015E.

Суть в том, что вариатор обеспечивает примерно половину всего скоростного диапазона на первой передаче, и затем, при переходе на вторую, опять реализует свой диапазон. Таким образом, передач, в классическом понимании, у этого вариатора две.

Но большинство подобных трансмиссий обучены также имитировать пять или шесть передач с помощью электроники. Эти передачи, безусловно, «не настоящие», виртуальные.

На новейшем тойотовском вариаторе Direct Shift-CVT используется первая передача с шестеренчатым зацеплением, а затем подключается ремень с конусами.На новейшем тойотовском вариаторе Direct Shift-CVT используется первая передача с шестеренчатым зацеплением, а затем подключается ремень с конусами.

Заблуждение 8. Вариатор ненадежен и неремонтопригоден

Нет более страшного и распространенного мифа о вариаторах. Но на самом деле годы эксплуатации и машины с большими и очень большими пробегами доказывают обратное. Большинство вариаторов ходит по 150 000 км и более. Проблемы возникают или у любителей «поджиповать», или у стритрейсеров. Вариатор живет дольше при спокойной манере вождения, без экстремальных ускорений. А еще в нем надо регулярно менять рабочую жидкость.

Только при этих условиях вариатор можно поставить в один ряд с гидромеханическими автоматами по части надежности. Также не забывайте следить за чистотой радиаторов, охлаждающих рабочую жидкость вариатора. В морозы вариатор, как и сам двигатель, желательно прогревать. В месте, где соприкасаются конусы и ремень, жидкость начинает нормально работать только при температуре, близкой к рабочей.

При холодной жидкости будет наблюдаться проскальзывание, которое вызовет задиры на поверхности конусов и ремня.

Предположим, вариатор начал подавать первые признаки износа. Появились рывки при движении, скрежет на небольшой скорости, не совсем ровный разгон, и вообще поведение вариатора изменилось. Если затеять ремонт на ранней стадии повреждения основных деталей, то можно обойтись сравнительно недорогим ремонтом. Конечно, ремонт вариатора недешев, но обычно получается уложиться в 50 000 — 70 000 рублей. Это сумма подразумевает замену ремня, шлифовку или замену конусов, замену подшипников и проверку клапана насоса. Простые гидромеханические автоматы в большинстве случаев отремонтировать дешевле.

***

А вот и один реальный недостаток

Собственно, это не недостаток — это нормальное ограничение для гражданских, а не специально подготовленных гоночных автомобилей.

Если с каждого светофора стартовать «как в последний раз», да еще и при непрогретом вариаторе, то на трущихся элементах ремня и на рабочих поверхностях конусов возникнут задиры. Ресурса агрегата хватит тысяч на двадцать километров, а то и меньше. И никакая супержидкость не спасет от этого явления. Вариатор — не для стритрейсерских подвигов, а для максимально комфортного движения. Хотите погонять — для этого есть специальные автомобили и, кстати, специальные трассы.

Вероятно, в ближайшее время вариатор будет установлен как минимум на половине выпускаемых автомобилей. Так что относитесь к нему бережно, меняйте рабочую жидкость — и тогда вариатор прослужит долго.

• Вся правда о (не)надежности вариаторов — в этой публикации.

фирмы-производители

Что такое вариатор, его механизм и отличия от прочих трансмиссий

Выбирая трансмиссию для своего автомобиля, владельцы, прежде всего, рассматривают автоматическое исполнение или вариатор. О том, что такое cvt коробка, как она работает, о плюсах и минусах той или иной системы – в нашем обзоре.

История появления вариатора

Continuously Variable Transmission или трансмиссия с постоянно меняющимся крутящим моментом появилась задолго до классической механической коробки и на несколько десятилетий раньше «автомата».

Над первыми чертежами работал великий инженер и изобретатель Леонардо да Винчи, а впоследствии мастера средних веков, которые нуждались в приводе для мельничных жерновов.

В те времена механизм состоял из двух смотрящих в противоположных направлениях конусов с натянутым между ними ремнем, что мало отличается от применимой в наши дни схемы. Перемещая ремень по конусам, удавалось аккуратно менять передаточное число, а вместе с ним и регулировать скорость вращения жерновов.

В следующем «поколении» конусный вариант заменили на клиноременный, нашедший себе применение во многих отраслях промышленности. Его использовали для работы швейных машинок, сенокосилок и прочего сельскохозяйственного оборудования, также механизмом заинтересовались производители мототранспорта.

Зачем понадобилось новое устройство? Промышленники, в том числе в транспортной отрасли, неустанно работали над повышением коэффициента полезного действия изготавливаемых силовых агрегатов. На этот показатель, помимо конструктивных особенностей, влияет конструкция трансмиссии и количество передач, комбинация передаточных чисел, уровень механических и гидравлических потерь.

С развитием автомобилестроения коробки передач начали оснащать всё возрастающим количеством ступеней, с помощью которых проще подбирать оптимальное передаточное отношение для максимально эффективных характеристик двигателя.

А если не будет ступеней? Первую настоящую бесступенчатую систему разработал голландский инженер Хуберт ван Доорн в 1958 году, предложив ее для модели 600 производителя DAF. Через десятилетие его разработка начала шествовать по миру: сначала а машинах Volvo, потом в Японии на моделях Subaru Jasty, а затем уже отправились к Ford, Fiat, Ниссан, Ауди и Хонда.

Что такое вариатор: его устройство и принцип работы

Как и все прочие трансмиссии, механизм cvt в машине преобразует поступающий от мотора к колесам крутящий момент, но отличие вариатора от «автомата» заключается в бесступенчатой передаче момента. Расположенные друг напротив друга конусные шкивы, один из которых ведущий, а другой – ведомый, объединены выполненным из металла ремнем или цепью и имеют подвижную конструкцию.

Определив, что такое вариатор на автомобиле, легко понять технологию его функционирования. Принцип работы состоит в положении ведущего шкива: в предельно раздвинутом состоянии ремень движется по малому диаметру, соответствующему низшей скорости. И наоборот, сдвинутый шкив дает ремню совершать наибольший диаметр, обеспечивая высокую передачу, аналогичную пятой и выше. Таким образом, перемена толщины обоих валов избавляет от необходимости переключения передач.

Конструкция устройства выглядит следующим образом:

• «нейтралка» или технология мгновенного направления крутящего момента и разъединения силового двигателя с трансмиссией. Она выполняется в виде электромагнитного сцепления, автоматического центробежного, многодискового, а также в форме гидротрансформатора. Сейчас производители предпочитают последний из перечисленных вариантов для своих моделей с коробкой передач cvt;
• сам вариатор;
• реверсный механизм;
• внешняя исполнительная.

Такую схему вариаторной коробки используют все автомобильные производители, делая различия лишь по дизайну оформления и обозначению.

Виды вариаторов

Разработчики предоставляют несколько разновидностей коробки cvt:

1. Цепной и клиноременный

Клиноременное исполнение более востребовано за счет простой конструкции – двух раздвижных шкивов из металлических дисков и помещенного между ними ремня клинообразной формы. Радиусы шкивов меняются синхронно, мягко регулируя передаточное отношение.

Когда ремень заменяется наборной конструкцией из работающих на сжатие металлических пластин или цепью из того же материала, действующей на растяжение, такой тип называется цепным. На основании тестов и отзывов эксперты отмечают, что самые надежные цепные механизмы принадлежат Audi, тогда как у конкурентов они не выдерживают испытания значительными нагрузками, приводящими ремень в негодность.

В силу такой специфики данный вид устанавливают на легковые машины, не использующие прицеп, мотороллеры, снегоходы и прочую легкую технику, не испытывающую перегрузок.

2. Тороидальный

В таких конструкциях шкивы заменены дисками конусообразной формы, а вместо ремня установлены ролики, способные передавать больший крутящий момент. Все элементы выполняются из высокопрочной стали, улучшающей надежность изделия, но и удораживающей его.

Достоинства и недостатки вариаторной трансмиссии

Коробка вариатор имеет плюсы и минусы, с которыми следует ознакомиться владельцу перед выбором себе автомобиля. Главное преимущество состоит в возможности предоставить непрерывное изменение крутящего момента, улучшающее динамику и экономящее топливо.

Среди прочих достоинств эксперты и водители отмечают:

• избавление от рывков при запуске двигателя, более плавный ход;
• избавление от необходимости в переключении скоростей;
• экономия времени на разгон;
• функция блокировки расхода топлива свыше установленной нормы;
• легкий вес, снижающий расход топлива;
• облегчение управления машиной за счет двух педалей;
• снижение шума при движении;
• экологичность;
• легкое преодоление подъемов без прекращения работы двигателя.

Среди наиболее часто встречающихся нареканий:

• несовместимость с мощными моторами;
• быстрый износ ремня при больших нагрузках и регулярном движении на высоких оборотах;
• дорогостоящее техобслуживание и ремонт;
• требовательность к качеству масла и периоду замены фильтров.

Хотя вариатор сейчас является единственной КПП, способной бесступенчато менять передаточное отношение, ряд ограничений и нюансов не позволяет считать его наилучшим решением для любого автомобиля.

Разница между КПП вариатором и АКПП

Какая трансмиссия лучше и надежнее, каковы отличительные черты вариатора от АКПП, ключевые характеристики двух популярных механизмов?

В первую очередь, следует обратить внимание на экономическую составляющую конкурентов:

• КПП вариатор требует более частой замены масла, которое должно быть высокого качества;
• Расход топлива выше у автоматического «собрата»;
• Сервисные и ремонтные работы на cvt оцениваются в разы дороже, чем у АКПП;
• Общая эксплуатация и устройство mcvt является более сложным и требующим внимания механизмом;
• Несмотря на дорогостоящее обслуживание, сам по себе вариатор в машине стоит дешевле.

Для оценки надежности обе коробки прошли испытания бездорожьем, необходимостью буксировки, повышенными скоростями и даже спортивным стилем езды. В данных условиях вариатор сильно проигрывает сопернику, не выдерживая больших нагрузок. Он идеален для спокойного вождения, без резких маневров и ускорений, без которых устройство прослужит долго и бесперебойно.

Зато вариатор лидирует с точки зрения комфорта, обеспечивая плавный, избавленный от провалов разгон, едва слышный по нарастающему гулу силового агрегата. Кроме того, он быстрее набирает обороты и за счет облегченного управления подойдет для начинающих водителей, обладая способностью не реагировать на манеру вождения и не глохнуть.

Если водитель не знает, как определить, вариатор или «автомат» установлен в его машине, на помощь придет техническая документация, где для первой трансмиссии будет стоять обозначение CVT, а для второй – АТ.

Также в процессе езды при установке вариаторной технологии автомобилист не ощутит разгона и переключения передач, тогда как работа «автомата» слышна, чувствительна и наглядно отражается на показаниях тахометра.

Срок службы вариатора

Каждое устройство имеет индивидуальный срок службы, зависящий от конкретной автомобильной модели и специфики эксплуатации. Так, для кроссверов Nissan производителем регламентирована замена ремня через 100 000 км побега, тогда как Mitsubishi Outlander способен преодолеть до 200 000 км.

Чтобы продлить эксплуатационный период вариатора, владельцу надо соблюдать лишь два правила: в указанные производителем сроки менять масло как минимум каждые 60 000 км и избегать перегрузок и бездорожья.

Вывод

Выбирая АКПП или вариатор, автолюбители чаще всего делают выбор в пользу последнего. Даже имея существенный потенциал и предоставляя определенную экономию, слишком сильная зависимость от состояния прочих автомобильных систем, повышенная чувствительность и невозможность использования на мощных моторах заставляют выбирать привычную коробку.

Что лучше и надежнее, вариатор или автомат

Вариатор (CVT) или автомат (АКПП) — что лучше в качестве трансмиссии? По статистике продаж автомобилей без пробега популярностью пользуются «классические» автоматы. При этом к техническому совершенству ближе вариаторные коробки. Сравнение агрегатов по устройству, надёжности и экономичности поможет сделать обоснованный выбор.

Виды КПП: автомат и вариатор

Выбирая трансмиссию, нужно учесть, в каких условиях будет эксплуатироваться машина. Вариатор и автомат — разновидности автоматической коробки, которая требует регулярного ухода и щадящей манеры езды:

• без резких стартов и торможений методом «педаль в пол»;
• без буксировки тяжёлых прицепов или автомобилей;
• без пробуксовок на льду, в снегу и грязи;
• без перегрева и трогания «на холодную».

Оба агрегата нуждаются в хорошей смазке и охлаждении.

Автомобиль как с автоматом, так и с CVT оснащен селектором и педалями: газ и тормоз. В обеих коробках за управление отвечают соленоиды, гидроблок, электроника. Водитель не переключает скорости вручную, не работает сцеплением. Только после тест-драйва можно сделать вывод, чем отличается бесступенчатый вариатор от «классического» автомата, и что лучше в динамике.

Определить, что надёжней, вариатор или автомат, поможет краткий обзор их работы.

Автомат

Главное, чем конструктивно отличается автомат от вариатора — наличием механизма ступенчатого переключения передач. Дополнительный узел требует большего расхода масла, усложнения конструкции и электроники, затрат на ремонт и обслуживание. При переключении передачи водитель ощущает лёгкие толчки и слышит «рёв» мотора.

Как работает АКПП

Работу автоматической коробки можно поделить на узлы: сцепление, гидравлическая система, переключение передач, электронное управление.

Ремонт АКПП ZF 6HP26 и схема гидроблока коробки передач

Сцепление и передачи

Роль сцепления в автомате выполняет гидротрансформатор (ГДТ). Он передаёт крутящий момент от двигателя к трансмиссии через жидкость ATF. Жёсткого соединения между силовым агрегатом и трансмиссией нет. В масле гасятся вибрации мотора и удары от переключения передач. Усовершенствование ГДТ позволяет придать автомобилю спортивность и экономичность за счёт включения муфты блокировки с фрикционным диском.

В основе работы автоматической коробки передач лежит планетарный механизм, состоящий из 2 — 4 редукторов. Каждый редуктор — это набор зубчатых колёс, находящихся в постоянном зацеплении. Вращение одних шестерён и блокировка других создают разные передаточные отношения. Для фиксации элементов применяются пакеты фрикционов.

Пакет фрикционов состоит из стальных дисков и мягких фрикционов, собранных в барабан. Мягкие диски изготовлены из целлюлозного волокна с добавлением графита и склеены смолами. Фрикционы сцеплены с шестернёй, насаженной на вал.

Стальные диски соединены с барабаном. Входной крутящий момент передаётся с барабана на ведущие диски. Ведомые вращаются независимо, пока не придёт сигнал о включении передачи, и не сработает поршень.

Гидравлика и электроника

В электронный блок поступает информация с датчиков:

• о положении селектора;
• о частоте вращения вала коленчатого и выходного;
• о температуре и давлении ATF;
• о скорости автомобиля;
• о педали тормоза и др.

Компьютер анализирует данные и выдаёт импульсы на действие. Преобразование электрического сигнала в гидравлическое воздействие происходит в гидроблоке. Он подаёт управляющее напряжение на соленоид, и электроклапан открывает канал для прохода трансмиссионной жидкости.

ATF под давлением масляного насоса проходит через масляный фильтр в каналы гидроплиты и поступает к поршню. Под давлением поршня фрикционы и стальные диски сжимаются, притираются и вращаются как единое целое. При этом шестерни планетарного редуктора начинают вращаться в заданном порядке, передавая момент на выходной вал.

Что может ломаться в АКПП

Конструкция автомата изготовлена с высокой точностью и подвержена большим нагрузкам. ATF «снимает стресс», смазывая и отводя тепло от трущихся узлов в радиатор. Перегрев опасен для коробки: приводит к старению жидкости и износу деталей:

• текут сальники и уплотнители;
• выходят из строя подшипники, муфты, шестерни;
• истирается фрикционный диск в ГДТ;
• плавятся пластиковые корпуса соленоидов и втулки;
• обугливаются мягкие фрикционы.

Масло засоряется фрикционной пылью, клеевыми отслойками, стружкой. Поток разносит грязь по всей коробке:

• забивает масляный фильтр;
• осаждает каналы гидроблока и соленоидов;
• засоряет радиатор.

В системе пропадает давление, и момент передаётся с потерями. Грязь, как абразив, истирает поверхности деталей и съедает шлицы зубчатых колёс. В масло могут попасть обломки шайб, колец, лопастей. В этом случае автомат подлежит серьезному ремонту или замене.

Достоинства АКПП

Преимущества автоматической коробки сведены в таблицу.

Параметр	Описание
Экономичность	Простой ремонт: некоторые работы можно сделать самостоятельно, несложно найти специализированное СТО. В качестве трансмиссионной жидкости допустимо использовать бюджетные аналоги.
Расход топлива	Последние поколения автоматов расходуют 7 — 10 л бензина в смешанном цикле.
Универсальность	Автоматы устанавливают на двигатели мощностью свыше 220 л.с.
Спортивная езда	Спортивный режим в АКПП повышает динамичность машины, ускоряет разгон.

Недостатки АКПП

В чем вариатор может быть лучше автомата:

1. Масло АКПП требует замены каждые 60 000 км пробега. Объём залитой жидкости в среднем 8 л. При цене 700 р/л затраты на покупку масла составят 5600 р. Вместе с заменой ATF нужно устанавливать новый масляный фильтр, промывать поддон, прочищать радиатор.
2. Зимой автомобиль с АКПП долго прогревается из-за большого объёма масла.
3. Низкий КПД и медленный разгон из-за потерь в гидротрансформаторе.
4. Переключение передач происходит рывками.

Срок службы коробки автомата

Ресурс АКПП составляет 150 тыс. км гарантировано, но обычно больше — 250 — 300 тыс. км. При условии контроля уровня и состояния масла, правильной эксплуатации машины.

Как работает вариатор

Вариатор плавно меняет передаточное отношение за счёт изменяемых диаметров валов. Ведущему валу малого диаметра нужно провернуться 2 — 3 раза, чтобы ведомый вал большего диаметра сделал один оборот. Валы соединены ремнём, по которому передаётся момент. И вот как это происходит.

На вал насажен шкив. Он состоит из двух конусных дисков, обращенных друг к другу сторонами малого диаметра. Расстояние между дисками сужается или расширяется под действием гидравлики. Изменение шкивов на разных валах происходит синхронно.

В коробке CVT установлен стальной ремень, выполненный из лент, соединённых стальной пластиной в виде бабочки. Бабочка придаёт ремню клиновидную форму в разрезе. Боковой поверхностью ремень касается шкива. Когда конусы сдвигаются, ремень под воздействием центробежных сил выталкивается. В этот момент второй шкив раздвигается, и ремень утопает. Таким образом ведущий шкив передает момент ведомому шкиву. Реализовать задний ход через шкивы нельзя, эту задачу решает планетарный механизм.

Система управления шкивами работает под высоким давлением жидкости. Масло вариатора отличается от ATF назначением смазочных свойств: оно предотвращает трение металла о металл.

Система сцепления в вариаторе реализована с помощью гидротрансформатора, аналогичного АКПП. ГДТ также регулирует привод ведущего шкива.

Что может ломаться

Вариаторной передаче свойственны те же проблемы, что и автомату, если не менять масло после 50 000 км пробега.

Отличие поломок вариатора от автомата связано с работой ременной передачи. Агрессивная езда и жёсткая эксплуатация коробки приводят к растягиванию ремня. Грязное масло стачивает боковые пластины. В результате на конусах остаются задиры от царапающих зубцов, что ведёт к быстрому износу и дорогому ремонту.

При отсутствии давления движение конусов становится асинхронным, ремень пробуксовывает, истирается. В запущенном случае ремень рвётся и разлетается по всей коробке.

Достоинства вариаторной коробки

Параметры, по которым бесступенчатый вариатор лучше автомата, сведёны в таблицу.

Параметр	Описание
КПД и разгон	Потери мощности двигателя в CVT минимальны, автомобиль быстро разгоняется и поддерживает постоянные обороты, особенно заметно на средних скоростях 50 — 60 км/ч.
Расход топлива и масла	Масляный насос потребляет 5 — 7 л, расход бензина в смешанном цикле 7 — 8 л/100км.
Экологичность	Меньше топлива — меньше вредных выбросов.
Комфорт	Вариатор разгоняется плавно из-за отсутствия ступенчатого переключения передач.
Управление, защита двигателя	Электроника подбирает режим работы, который уменьшит износ и увеличит ресурс деталей.

Вариатор на кроссовере обеспечивает максимальный комфорт движения, если помнить, что это не внедорожник.

Недостатки вариатора

Популярность вариатора находится на низком уровне, что влияет на стоимость ремонта и комплектующих. Так, цена за новый ремень выше 20 000 р., а механики советуют его менять через 100 — 150 000 км, не дожидаясь полного истирания. Найти мастера, который возьмётся за разборку CVT, сложно, особенно в малых городах.

Другие недостатки вариатора:

1. Коробке нужно оригинальное дорогое масло. Аналоги не допустимы.
2. Вариаторы не устанавливают на силовые агрегаты мощностью свыше 200 л.с. Высокие нагрузки изнашивают приводной ремень.
3. CVT работает с равномерным гулом. Водитель не чувствует переключения передач, что для некоторых является психологически некомфортным.
4. Ответственная электроника при небольшой поломке детали или недостаточного давления масла переводит вариатор в аварийный режим или отключает его.
5. Длительное движение на предельно высокой или низкой скорости нагружает ремень.

Срок службы вариаторной коробки

Вариаторы ходят 150 000 км. В этот момент можно быстро разочароваться, но известны случаи, что коробка служила по 300 000 км. Разница зависит от отношения автовладельца к своей машине: регулярность техобслуживания, манера езды, соблюдение правил эксплуатации.

Сравнительная характеристика двух видов коробок передач

Производители трансмиссии нацелены создать комфортные, экономичные и надёжные агрегаты. Сравним, какая разница по этим критериям между вариатором и автоматом.

Как определить какое устройство установлено в автомобиле

Как различить коробки по внешним признакам:

• вариатор работает в режимах «P», «N», «D», «R». У автомата бывают дополнительные «L», «M»,»OD»;
• шильдик на двери багажника означает: CVT — вариаторная коробка, AT — автомат.

Вариатор отличается от автоматической коробки плавным разгоном и монотонным звучанием. В автомате передачи переключаются с лёгкими толчками.

Разница между вариатором и автоматом с экономической точки зрения

Чей ремонт дешевле: коробки автомат или вариатора? АКПП ставится в автомобили десятки лет. Хорошо изучен. Легко найти мастера или сервис по ремонту конкретной модели. Вместо дорогих фирменных запчастей можно подобрать качественный аналог.

Вариатор отличается от автомата меньшим весом, что отражается на расходе топлива и масла. По эксплуатационным расходам вариатор дешевле. Стоимость масла CVT может быть выше оригинального ATF, но по объему его нужно не более 7 л, в то время, как ATF требуется в среднем от 8 л.

Какое устройство лучше с точки зрения надёжности

Надёжность АКПП или вариатора зависит от модели, эксплуатации и качества обслуживания. При равных условиях ресурс обеих коробок достигает 300 000 км. Агрессивная езда, тяжёлые нагрузки, перегрев — одинаково негативно влияют на работу трансмиссий.

Какая коробка передач лучше для спортивной езды, так это автомат, поскольку вариатор плохо переносит большой крутящий момент. Для CVT подходит равномерное движение со скоростью не выше 150 км/ч.

Выводы. Что лучше, автомат или вариатор

Категорично выделить, что лучше, вариатор или автомат, нельзя. CVT подходит тем, кто ищет экономную машину для спокойных семейных поездок. Любителям динамики, спортивной езды — лучше выбирать коробку автомат.

Автомеханики дают советы, на что обратить внимание при выборе и покупке авто с пробегом:

• в машинах с пробегом свыше 150 000 км скорее всего автоматическая трансмиссия уже требует замены;
• автомобиль с вариатором лучше брать без пробега;
• если при тест-драйве на вариаторе слышны стуки, чувствуются рывки — агрегат изношен;
• перед покупкой нужно проверить машину на СТО.

За счёт простого принципа действия, экономичности, плавности вариатор в перспективе развития выигрывает у автомата.
