Система зажигания — ключевой компонент автомобиля, отвечающий за запуск двигателя и его работу. В статье рассмотрим назначение, устройство и принцип работы системы, а также основные неисправности, возникающие в процессе эксплуатации. Узнаете о различиях между контактными, бесконтактными и микропроцессорными системами зажигания, а также о действиях при невозможности запуска автомобиля. Эта информация будет полезна автолюбителям, желающим лучше понять устройство своего автомобиля, и тем, кто хочет самостоятельно диагностировать и устранять проблемы с системой зажигания.
Принцип работы
Двигатели с двумя и четырьмя тактами требуют воспламенения заранее подготовленной смеси паров бензина и воздуха в конце такта сжатия. При соблюдении определённых пропорций, за которыми внимательно следит система подачи топлива, смесь воспламеняется достаточно легко, за исключением крайних случаев, таких как предельные режимы работы или слишком бедные смеси, характерные для особо экономичных двигателей.
В любом случае, искра должна обладать достаточной мощностью. Для этого к искровому промежутку подводится очень высокое напряжение, достигающее десятков киловольт. При нормальном атмосферном давлении можно было бы обойтись и меньшими значениями, но в условиях высокой компрессии двигателя с высоким коэффициентом полезного действия это напряжение значительно возрастает.
Искровой разряд создает определенное количество плазмы, представляющей собой ионизированный газ с крайне высокой температурой. Именно такие условия и запускают процесс горения, после чего фронт пламени быстро распространяется по всему объему камеры сгорания.
Высокое напряжение должно быть сгенерировано в строго определённый момент и иметь необходимые характеристики импульса, иначе разряд будет поддерживаться постоянно, что недопустимо. Для этого разрабатываются высоковольтные импульсные источники энергии для поджига, которые могут иметь разнообразные конфигурации и принципы работы.
Система зажигания играет ключевую роль в работе двигателя автомобиля, обеспечивая воспламенение топливовоздушной смеси. Эксперты отмечают, что правильная работа этой системы критически важна для эффективной работы двигателя и снижения уровня выбросов. Основные неисправности системы зажигания могут включать износ свечей зажигания, проблемы с катушками и проводами, а также сбои в работе датчиков. Эти неисправности могут привести к затрудненному запуску двигателя, потере мощности и увеличению расхода топлива. Важно регулярно проводить диагностику и обслуживание системы зажигания, чтобы избежать серьезных поломок и обеспечить надежную работу автомобиля. Профессионалы рекомендуют обращать внимание на любые изменения в работе двигателя, так как они могут сигнализировать о необходимости проверки системы зажигания.
Разновидности систем зажигания
Существуют различные подходы к созданию систем, которые не развиваются одновременно, а последовательно сменяют друг друга в ходе эволюции. Инженеры всегда имели представление о том, как должна выглядеть идеальная система, однако необходимые элементы, материалы и технологии не появились в мире сразу.
| Назначение системы зажигания | Основные неисправности | Причины неисправностей |
|---|---|---|
| Создание искры для воспламенения топливовоздушной смеси в цилиндрах двигателя | Двигатель не заводится | Неисправность свечей зажигания, катушки зажигания, коммутатора, датчика положения коленвала |
| Обеспечение своевременного воспламенения смеси | Пропуски зажигания (троение двигателя) | Износ свечей зажигания, повреждение высоковольтных проводов, неисправность катушки зажигания |
| Оптимизация момента зажигания для максимальной мощности и экономичности | Потеря мощности, повышенный расход топлива | Неправильная установка угла опережения зажигания, неисправность датчика детонации, блока управления двигателем |
| Распределение искры по цилиндрам в нужной последовательности | Нестабильная работа двигателя на холостом ходу | Неисправность распределителя зажигания (трамблера), повреждение бегунка или крышки трамблера |
| Защита от перегрузок и коротких замыканий | Выход из строя предохранителей, повреждение проводки | Короткое замыкание в цепи зажигания, перегрузка электрической системы |
Интересные факты
Вот несколько интересных фактов о системе зажигания в автомобиле и ее неисправностях:
-
Функция системы зажигания: Основное назначение системы зажигания — обеспечить искровое зажигание топливно-воздушной смеси в цилиндрах двигателя. Это критически важно для работы бензиновых двигателей, так как именно искра инициирует процесс сгорания, который приводит в движение поршни и, соответственно, автомобиль.
-
Неисправности свечей зажигания: Одной из самых распространенных неисправностей в системе зажигания являются проблемы со свечами зажигания. Износ или загрязнение свечей может привести к трудностям при запуске двигателя, нестабильной работе на холостом ходу и увеличенному расходу топлива. В некоторых случаях это может вызвать даже повреждение катушки зажигания.
-
Современные технологии: В современных автомобилях все чаще используются системы зажигания с бесконтактным управлением, такие как системы с электронным зажиганием (DIS) и системы с распределенным зажиганием (COP). Эти технологии повышают эффективность сгорания и уменьшают выбросы вредных веществ, а также позволяют более точно управлять моментом зажигания, что улучшает общую производительность двигателя.

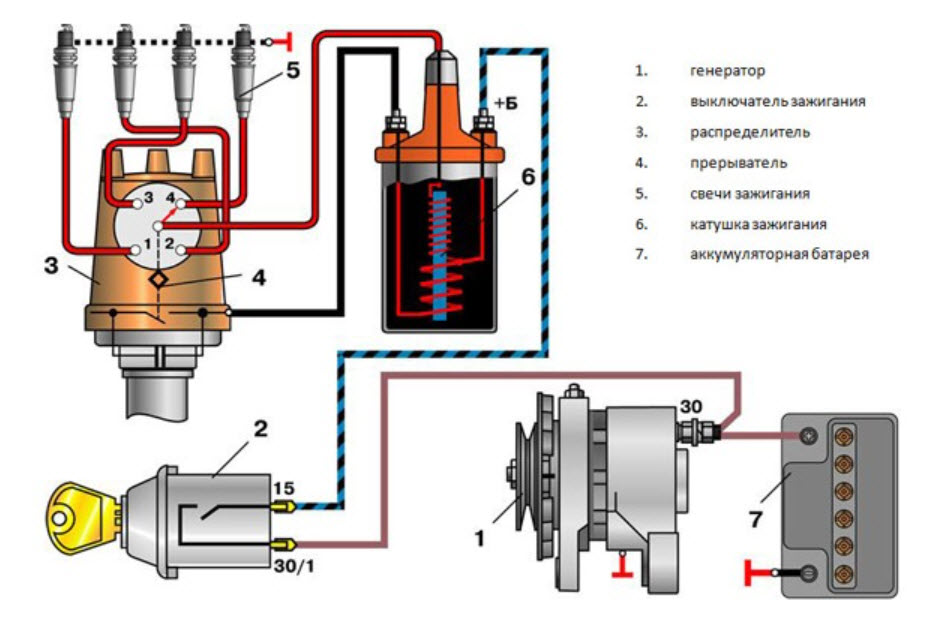

Контактные
Контактная система зажигания, также известная как батарейная, имеет довольно простую конструкцию.
В её состав входят:
Читайте также:
- контактный прерыватель, который представляет собой пару металлических пластин, замыкающихся при взаимодействии с управляющим кулачком;
- катушка зажигания, функционирующая как высоковольтный трансформатор, состоящая из двух обмоток: одна — с небольшим количеством витков из толстого провода, другая — многовитковая, соединённая с высоковольтным наконечником;
- высоковольтные провода с надежной изоляцией, которые соединяют выход катушки с распределителем, а его выходные контакты — со свечами зажигания;
- распределитель зажигания, включающий ротор, который вращается синхронно с двигателем и указывает на контакт нужного цилиндра в момент, когда поршень достигает верхней мёртвой точки в такте сжатия;
- конденсатор, который накапливает энергию паразитных выбросов на обмотках катушки;
- автоматические корректоры момента зажигания, среди которых обычно встречаются центробежный и вакуумный.
Эта система не идеальна: обеспечить значительную мощность разряда в ней достаточно сложно, а контакты подвержены обгоранию и износу. В настоящее время она считается устаревшей и не применяется.

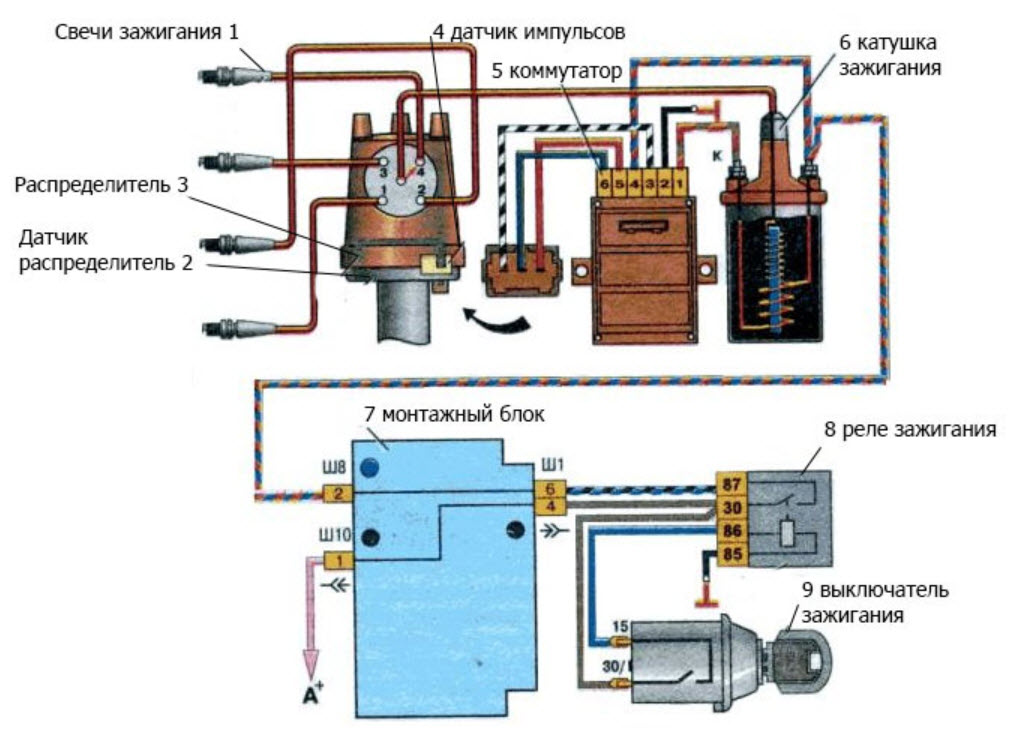

Бесконтактные
Устройство функционирует аналогично, однако в нем механические контакты заменены на датчик, который управляет работой мощного импульсного усилителя, подключенного к первичной обмотке катушки.
Преимущества такого подхода заключаются в значительном снижении проблем и увеличении мощности. Рабочий ток катушки проходит не через изнашивающиеся контакты, а через силовой транзистор, который не подвержен износу и проблемам с регулируемым зазором.
В общем, все бесконтактные системы можно условно разделить на транзисторные и тиристорные, которые различаются режимами работы силового ключа.
Если транзистор полностью заменяет контакты, улучшая их характеристики, то тиристор активируется для разряда специально установленного высоковольтного конденсатора, который разряжается на катушку, значительно увеличивая напряжение.
В настоящее время тиристоры в системах зажигания практически не используются, а транзисторы применяются в основном как силовые драйверы для контроллеров управления двигателем.

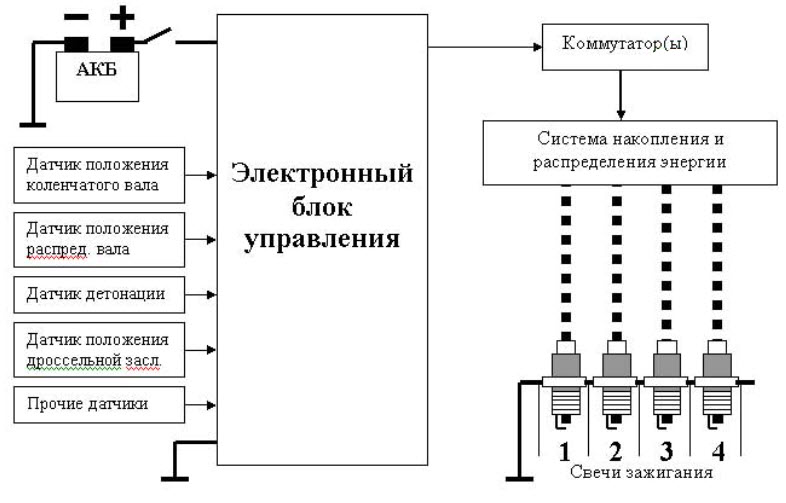

Микропроцессорная
Следующим шагом в развитии бесконтактных систем стало использование высокоскоростных микропроцессорных блоков, которые выступают в роли посредников между датчиками и катушками зажигания.
-
Читайте также:
Благодаря этому появилась возможность создавать адаптивные системы, которые могут учитывать текущие параметры работы двигателя, избегая при этом громоздких и ненадежных механических регуляторов.
Электронный блок, основанный на принципах работы микрокомпьютера, собирает данные от множества датчиков:
- обороты двигателя;
- текущее угловое положение коленвала;
- степень открытия дроссельной заслонки;
- температура охлаждающей жидкости;
- расход воздуха или абсолютное давление в впускном коллекторе;
- температура поступающего воздуха;
- содержание кислорода в выхлопных газах;
- наличие детонационных процессов.
Более продвинутые системы могут учитывать и дополнительные параметры, а итогом работы системы становится точно рассчитанный момент зажигания для каждого цилиндра. Использование нескольких катушек зажигания позволяет обойтись без механического распределителя.
Устройство
Система включает в себя несколько компонентов, которые могут находиться в моторном отсеке, на двигателе или внутри салона автомобиля.
Источник питания
Система зажигания получает питание от электрической сети автомобиля, как правило, без использования предохранителя, чтобы не ухудшать её надёжность. Питание включается через замок зажигания с ключом, который управляет мощным реле, так как потребляемый ток достаточно велик.
Выключатель
В последние годы выключатель зажигания выполняет функцию активации рабочего режима электронного блока управления двигателем (ЭБУ). Именно ЭБУ отвечает за подачу питания на реле различных устройств, платы управления, силовые ключи, бензонасос и вентилятор охлаждения. Когда зажигание включено, но двигатель не запущен, потребление электричества автоматически уменьшается до минимума.

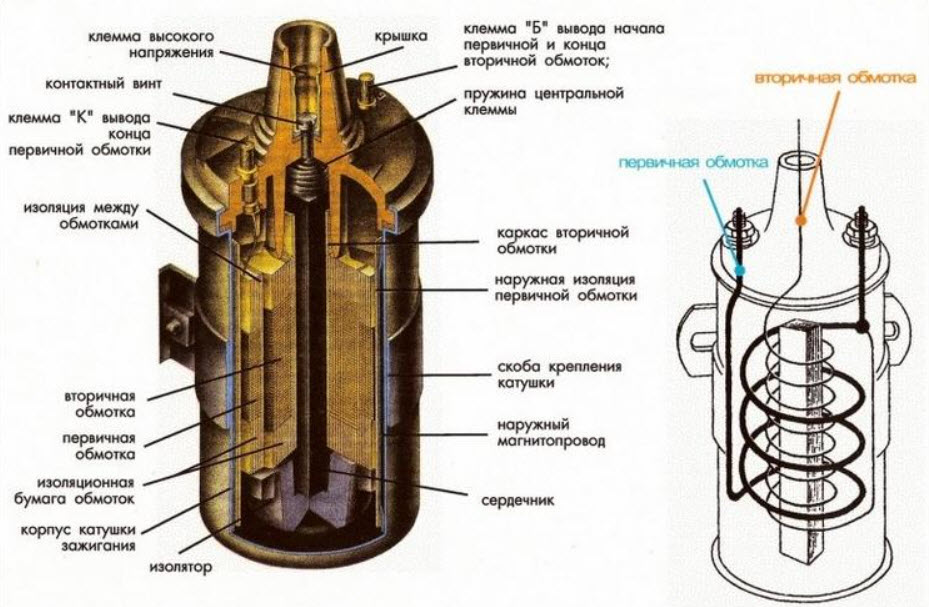

Накопитель энергии
В качестве накопительного элемента в настоящее время практически повсеместно применяется магнитное поле сердечников катушек зажигания. В нужный момент силовой ключ активируется, и по первичной цепи трансформатора начинает протекать растущий ток, что приводит к увеличению магнитного потока.
После отключения транзистора вся накопленная энергия через вторичную обмотку используется для искрового разряда в свече.
Свечи
Свеча зажигания играет ключевую роль, так как функционирует в крайне сложных условиях. Искровой разряд необходимо обеспечить при высоком давлении в строго определённый момент, при этом элементы, находящиеся в цилиндре, не должны перегреваться или остывать до такой степени, чтобы их забросало смесью, маслом или продуктами сгорания. Поэтому свечи подбираются по калильному числу, соответствующему конкретному двигателю.
Для продления срока службы электродов в их состав добавляют платину или иридий. Такие свечи могут иметь заострённый тонкий центральный электрод, что увеличивает напряжённость электрического поля и улучшает процесс образования искры. Традиционные сплавы при такой конструкции быстро изнашиваются из-за электрической и тепловой эрозии.
Система распределения зажигания
Распределение искры по цилиндрам может осуществляться различными методами, как механическими, так и электронными. В некоторых случаях искра подается одновременно в два цилиндра, однако, если в одном из них в этот момент происходит выпуск, это не оказывает никакого влияния на работу двигателя.

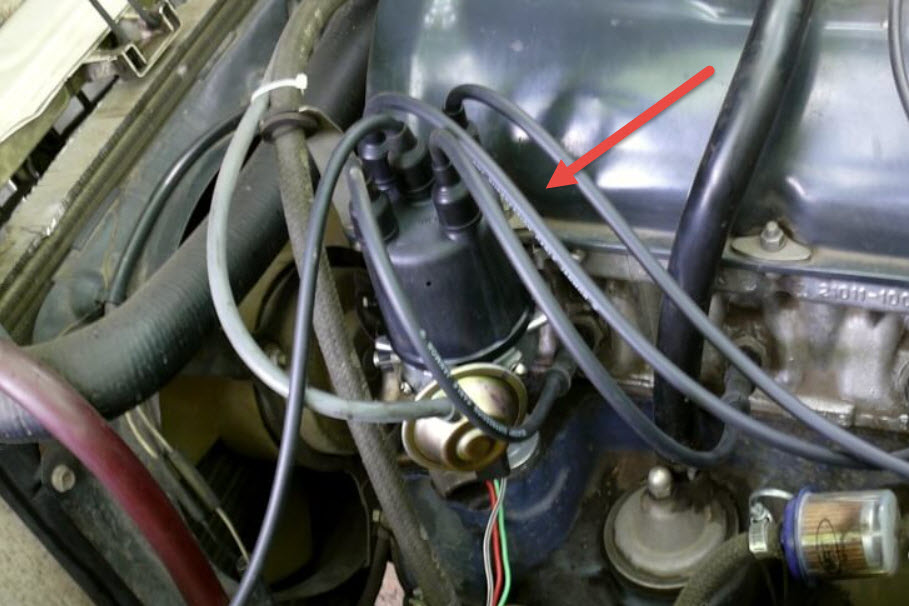

Распределитель (трамблёр)
Наиболее простой тип распределителя включает в себя бегунок с контактом, который вращается благодаря приводу от коленчатого вала. Синхронизация обеспечивает его точное положение напротив нужного высоковольтного выхода, куда и направляется разряд. Здесь отсутствует гальванический контакт, и небольшой зазор легко преодолевается мощным выходом катушки.
Коммутатор
Этот термин обычно используется для обозначения транзисторного блока, который принимает сигнал от датчика, установленного вместо контактов прерывателя. На самом деле блок не выполняет коммутирующих функций, а лишь усиливает слабый сигнал до уровня, необходимого для накопления энергии в катушке. Он состоит из управляющей электронной схемы и силового транзисторного ключа.
Блок управления
В более сложных системах все компоненты, кроме катушек и датчиков, объединены в управляющем блоке. Он включает в себя приемные усилители сигналов от датчиков, микропроцессор для обработки информации, который обычно отвечает за управление как впрыском, так и зажиганием, а также драйверы — мощные выходные транзисторные ключи.
Высоковольтные провода
В последние годы наблюдается тенденция к отказу от высоковольтных проводов, которые ранее соединяли выходы катушек со свечами зажигания. Это связано с ненадежной изоляцией и сложностями в обеспечении перезаряда паразитных емкостей. В современных автомобилях вместо этих проводов используются индивидуальные одноконтактные катушки для каждой свечи.

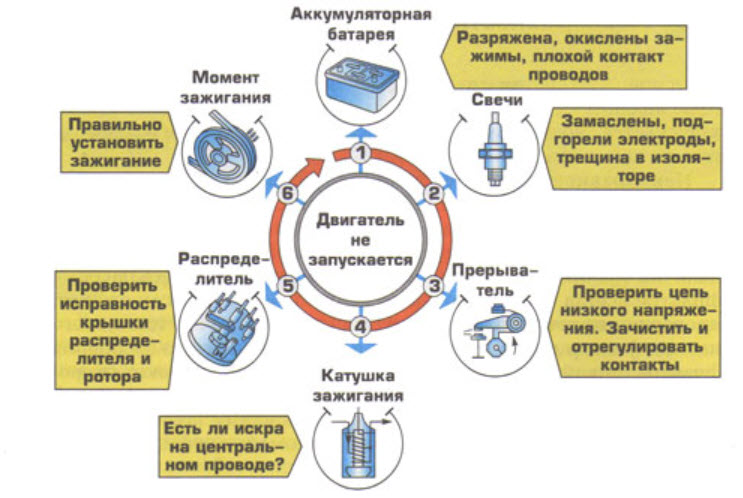

Основные неисправности
Блок управления постоянно мониторит равномерность вращения вала двигателя. При возникновении проблем с зажиганием он подает сигнал о пропусках зажигания в отдельных цилиндрах. В случае полного отказа двигатель может не запуститься вовсе или работать не на всех цилиндрах.
Причины могут быть различными:
- неисправность свечей зажигания из-за заводского брака или несвоевременной замены, что не всегда известно водителям;
- пробой изоляции катушек зажигания, который может возникнуть из-за несвоевременной замены свечей и увеличения искрового зазора;
- выгорание силовых транзисторов в блоке управления по различным причинам, чаще всего из-за заводского брака;
- выход из строя основных датчиков, в современных системах это датчик положения коленвала, а в старых – датчик Холла в трамблере;
- в батарейных системах возможны обгорание контактов и пробой конденсатора;
- в системах с распределителем зажигания часто происходит пробой бегунка, крышки с контактами или выгорание помехозащитного резистора;
- полный отказ может произойти из-за обгорания контактной группы в замке зажигания, что приводит к отключению всей системы.
Обслуживание системы заключается в плановой замене свечей. Обычные медноникелевые свечи рекомендуется менять каждые 10-15 тысяч километров пробега, а свечи с содержанием благородных металлов – примерно каждые 60 тысяч. В противном случае может потребоваться замена и катушек зажигания, что обойдется значительно дороже.
Методы диагностики неисправностей системы зажигания
Диагностика неисправностей системы зажигания является важным этапом в обслуживании и ремонте автомобилей. Система зажигания отвечает за создание искры, необходимой для воспламенения топливно-воздушной смеси в цилиндрах двигателя. Неправильная работа этой системы может привести к снижению мощности двигателя, увеличению расхода топлива и даже к его поломке. Существует несколько методов диагностики, которые позволяют выявить неисправности и определить их причины.
1. Визуальный осмотр
Первым шагом в диагностике является визуальный осмотр компонентов системы зажигания. Это включает проверку состояния свечей зажигания, высоковольтных проводов, катушек зажигания и других элементов. Необходимо обратить внимание на наличие трещин, коррозии, обгорания или других повреждений. Свечи зажигания могут дать информацию о состоянии двигателя: например, черный нагар указывает на избыток топлива, а белый налет — на перегрев.
2. Проверка искры
Для проверки наличия и качества искры необходимо извлечь свечу зажигания, подключить её к высоковольтному проводу и заземлить. Затем следует прокрутить двигатель стартером и наблюдать за искрой. Искра должна быть яркой и четкой. Если искры нет или она слабая, это может указывать на неисправность катушки зажигания или высоковольтного провода.
3. Измерение сопротивления
Измерение сопротивления различных компонентов системы зажигания с помощью мультиметра позволяет выявить неисправности. Например, сопротивление свечей зажигания должно находиться в пределах нормы, указанной производителем. Аналогично, можно проверить сопротивление высоковольтных проводов и катушек зажигания. Если значения выходят за пределы нормы, это может свидетельствовать о необходимости замены компонентов.
4. Диагностика с помощью сканера
Современные автомобили оснащены бортовыми компьютерами, которые могут хранить коды ошибок, связанные с системой зажигания. Использование диагностического сканера позволяет считать эти коды и получить информацию о возможных неисправностях. Это особенно полезно для выявления проблем, связанных с датчиками, которые могут влиять на работу системы зажигания.
5. Тестирование на стенде
Для более глубокой диагностики можно использовать стенды для тестирования системы зажигания. Они позволяют проверить работу всех компонентов в различных режимах и условиях. Это особенно полезно для выявления скрытых неисправностей, которые могут не проявляться при обычной эксплуатации автомобиля.
Каждый из этих методов имеет свои преимущества и недостатки, и их использование в комплексе позволяет более точно диагностировать неисправности системы зажигания. Регулярная диагностика и обслуживание системы зажигания помогут избежать серьезных поломок и продлить срок службы автомобиля.
Вопрос-ответ
Какова основная функция системы зажигания в автомобиле?
Система зажигания отвечает за создание искры, необходимой для воспламенения топливно-воздушной смеси в цилиндрах двигателя. Это ключевой процесс, который обеспечивает работу двигателя и его эффективность.
Какие основные неисправности могут возникнуть в системе зажигания?
Основные неисправности системы зажигания включают сбои в работе свечей зажигания, неисправности катушек зажигания, проблемы с проводкой и датчиками. Эти неисправности могут привести к затрудненному запуску двигателя, потере мощности и увеличенному расходу топлива.
Как можно диагностировать проблемы в системе зажигания?
Диагностика системы зажигания может включать визуальный осмотр компонентов, проверку состояния свечей зажигания, использование диагностического оборудования для считывания кодов ошибок и тестирование катушек зажигания. Регулярное техническое обслуживание поможет предотвратить многие проблемы.
Советы
СОВЕТ №1
Регулярно проверяйте состояние свечей зажигания. Они являются ключевым элементом системы зажигания, и их износ может привести к проблемам с запуском двигателя и увеличенному расходу топлива. Заменяйте свечи согласно рекомендациям производителя вашего автомобиля.
СОВЕТ №2
Обратите внимание на состояние проводов и катушек зажигания. Износ или повреждение этих компонентов может вызвать перебои в работе двигателя. Периодически проверяйте их на наличие трещин, коррозии и других повреждений, чтобы избежать неожиданных поломок.
СОВЕТ №3
Следите за уровнем топлива и качеством бензина. Некачественное топливо может привести к образованию отложений на свечах зажигания и других элементах системы. Используйте проверенные заправки и старайтесь заправляться топливом, соответствующим стандартам вашего автомобиля.
СОВЕТ №4
Не игнорируйте сигналы о неисправностях. Если вы заметили проблемы с запуском двигателя, нестабильную работу или появление ошибок на приборной панели, обратитесь к специалисту для диагностики системы зажигания. Ранняя диагностика поможет избежать более серьезных поломок и затрат на ремонт.
