Предохранители на шевроле ланос: где находятся, замена — АвтоЭксперт
14.01.2020
В автомобилях Шевроле Ланос имеется три блока, в которых скомпонованы все предохранители и реле (штатные). Один блок реле и предохранителей Ланоса расположен в подкапотном пространстве.
Второй блок (только предохранители) расположен в салоне автомобиля возле левой ноги водителя. Третий блок предохранителей находится в панели приборов (торпедо).

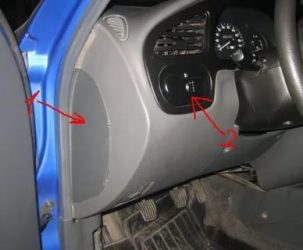

Получить доступ к этому блоку можно, открыв левую заглушку панели приборов или сняв панель блока электрокорректора.
Ниже приведены схемы предохранителей и реле Ланоса. Стоит отметить, что фактическое назначение реле и предохранителей может отличаться на автомобилях разных годов выпуска.
Вся информация, приведенная здесь, справедлива для Шевроле Ланос 2007г выпуска, Евро-2. Назначение предохранителей и реле в блоке подкапотного пространства может отличаться на автомобилях Дэу Ланос.
Приведенные таблицы не стоит рассматривать как единственно верные.
Блок предохранителей Шевроле Ланос в отсеке двигателя
| Схемное обозначение предохранителя – ток, A | Защищенные цепи и элементы |
| Ef1 – 80 | электроцепи предохранителей Ef15-Ef20, а также F1-F7 (в салоне) |
| Ef2 – 30 | замок зажигания – цепи питания приборов и топливного насоса |
| Ef3 – 30 | замок зажигания – питание стартера, электромотор вентилятора отопителя, стеклоподъемники |
| Ef4 – 30 | основной и дополнительный вентиляторы охлаждения двигателя |
| Ef5 – 30 | электромоторы стеклоподъемников |
| Ef6 – 50 | отсутствует |
| Ef7 – 30 | обогрев заднего стекла |
| Ef8 – 30 | электровентилятор отопителя (4 скорость, через реле в боке торпедо) |
| D9 | предохранительный диод реле электромуфты компрессора кондиционера |
| Ef10 – 20 | дальний света фар |
| Ef11 – 10 | левый ближний свет, электрокорректор левой фары |
| Ef12 – 10 | правый ближний свет, электрокорректор правой фары |
| Ef13 – 10 | сигнал торможения и лампа габарита левого заднего фонаря, подсветка приборов, зуммер, габаритная лампа левой фары, подсветка регулятора электрокорректора, подсветка кнопки включения задней противотуманки, часы, подсветка кнопки аварийной сигнализации, лампа пепельницы, магнитола, подсветка кнопки включения кондиционера |
| Ef14 – 10 | сигнал торможения и лампа габарита правого заднего фонаря, габаритная лампа правой фары, подсветка номерного знака |
| Ef15 – 15 | передние ПТФ |
| Ef16 – 15 | питание топливного насоса |
| Ef17 – 10 | питание звукового сигнала |
| Ef18 – 10 | электромуфта компрессора кондиционера |
| Ef19 – 25 | реле включения фар К2 – контакт 30 |
| Ef20 – 20 | реле габаритного света К6 – контакт 30 |
| Схемное обозначение | Наименование | Коммутируемые цепи |
| К1 | реле звукового сигнала | звуковой сигнал |
| К2 | реле фар | лампы головных фар |
| К3 | реле электромуфты компрессора кондиционера | электромуфта компрессора |
| К4 | реле дополнительного вентилятора охлаждения двигателя | электромотор дополнительного вентилятора |
| К5 | реле передних ПТФ | лампы передних ПТФ |
| К6 | реле габаритного освещения и света салона | лампы габаритов в фарах, габариты и сигналы торможения в задних фонарях, подсветка приборов, лампа освещения салона |
| К7 | реле электростеклоподъемников | моторы стеклоподъемников |
| К8 | реле основного вентилятора охлаждения двигателя | электромотор основного вентилятора |
| К9 | реле топливного насоса | питание электродвигателя в модуле топливного насоса |
| К10 | реле обогрева заднего стекла | обогрев заднего стекла |
| К11 | реле управления вентиляторами системы охлаждения | коммутация первой и второй скорости вентиляторов охлаждения двигателя |
Предохранители в салоне Ланоса
| Схемное обозначение предохранителя – ток, A | Защищенные цепи и элементы |
| F1 – 10 | освещение багажника, освещение салона, противотуманный свет в заднем фонаре (левом), электромотор привода антенны |
| F2 – 10 | выключатель габаритов в левом подрулевом переключателе, выключатель лампы задней ПТФ, регулятор электрокорректора угла наклона фар, сигнализатор открытых дверей, часы |
| F3 – 15 | кнопка аварийной сигнализации |
| F4 – 15 | центральный замок |
| F5 – 10 | цепи питания ЭБУ от АКБ |
| F6 – 10 | питание магнитолы от АКБ |
| F7 – 15 | лампы габаритов (в задних фонарях) и сигналов торможения |
| D8 | выключатель сигнализатора водительской двери (развязка от остальных дверей) |
| F9 – 10 | питание магнитолы от замка зажигания |
| F10 – 15 | питание прикуривателя |
| F11 – 10 | приборы и сигнальные лампы комбинации приборов (кроме сигнализатора передних ПТФ, открытой двери и указателя поворотов), освещение бардачка, часы |
| F12 – 10 | лампа заднего хода |
| F13 – 15 | подушка безопасности |
| F14 – 15 | обмотка возбуждения генератора, питание форсунок, электроклапан продувки адсорбера, электроклапан рециркуляции отработавших газов, датчик фаз и датчик скорости |
| F15 – 15 | питание катушки (модуля) зажигания |
| F16 – 15 | лампы указателей поворотов в фарах и задних фонарях, электропривод правого зеркала |
| F17 – 15 | питание ЭБУ и топливного насоса от замка зажигания |
| F18 – 20 | электромотор очистителя лобового стекла, электромотор омывателя |
| F19 – 10 | слаботочное питание обмоток реле обогрева заднего стекла, электромуфты компрессора кондиционера, вентиляторов охлаждения двигателя (К4, К8 и К11) |
| F20 – 20 | электромотор вентилятора отопителя (1-3 скорости) |

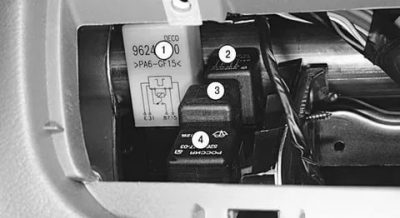

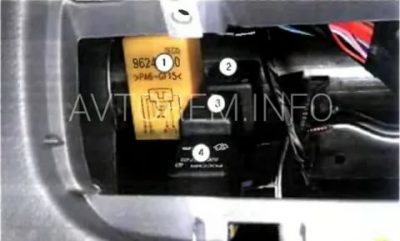

Блок реле в панели приборов (торпедо)
| Номер реле | Назначение |
| 1 | реле лампы задней ПТФ (в левом фонаре) |
| 2 | реле электромотора вентилятора отопителя – 4 скорость |
| 3 | реле очистителя лобового стекла – прерывистый режим |
| 4 | реле поворотов и аварийной световой сигнализации |
Также стоит отметить, что реле К7-К11 в монтажном блоке отсека двигателя, имеют нестандартную распиновку. Многие автовладельцы часто путают эти реле с классическими вазовскими, но их распиновка отличается. На фото ниже вы можете увидеть, что в реле Шевроле Ланос, контакты 30 и 86 поменяны местами.

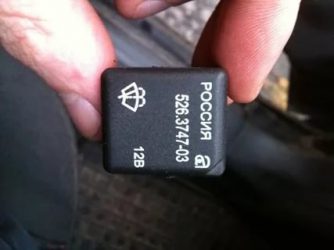

Однако все обстоит иначе с реле прерывистого режима стеклоочистителей. Это реле установлено в панели приборов и его можно заменить на аналогичное от ВАЗ 2108. Кроме того, в продаже можно найти вазовское реле с регулируемой паузой.
Читайте также:
Если установить вазовское реле, то ничего страшного не произойдет. Стандартное реле просто не будет работать. Будьте внимательны при замене реле. Запасные предохранители вы можете найти на обратной стороне крышки блока реле в моторном отсеке.
Используйте предохранители в Ланосе только того номинала, который указан на крышках и схемах. Не устанавливайте предохранители большего номинала.
Источник:
Предохранители шевроле ланос и блоки реле с описанием схем. Предохранитель прикуривателя lanos
Chevrolet Lanos — седан спроектированный на базе Daewoo Lanos, начал поставятся в Россию в 2005 году. Производился в 2006, 2007, 2008 и 2009 году. Далее известен под брендом Chance. Мы предполагаем информацию о предохранителях шевроле ланос и блоках реле с подробным описанием схем, а так же отметим предохранитель отвечающий за прикуриватель.
Блок с предохранителями и реле под капотом
Он находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.
Схема блока
Описание предохранителей и реле шевроле ланос
Предохранители
| EF1 | 80А Цепи предохранителей EF15 — EF20 и F1 — F7 |
| EF2 | 30А Выключатель зажигания (цепи питания комбинации приборов и топливного насоса) |
| EF3 | 30А Выключатель зажигания (стартер, вентилятор отопителя, электро стеклоподъемники) |
| EF4 | 30А Электродвигатели основного и дополнительного вентиляторов |
| EF5 | 30А Электродвигатели стеклоподъемников |
| EF6 | 50А Не используется |
| EF7 | 30А Элемент обогрева заднего стекла |
| EF8 | 30А Электродвигатель вентилятора отопителя (4-я скорость) |
| D9 (диод) | Электромагнитная муфта компрессора кондиционера |
| EF10 | 20А Лампы блок-фар (дальний свет) |
| EF11 | 10А Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары |
| EF12 | 10А Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары |
| EF13 | 10А Лампа сигнала торможения/ габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера chevrolet lanos |
| EF14 | 10А Лампа сигнала торможения/ габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака |
| EF15 | 15А Лампы противотуманных фар шевроле ланос |
| EF16 | 15АТопливный насос |
| EF17 | 10А Звуковой сигнал |
| EF18 | 10А Электромагнитная муфта компрессора кондиционера |
| EF19 | 25А Контакт «30» реле фар |
| EF20 | 20А Контакт «30» реле габаритного света и освещения салона |
Предохранители шевроле ланос и блоки реле с описанием схем. Предохранитель прикуривателя lanos
-
Читайте также:
Chevrolet Lanos — седан спроектированный на базе Daewoo Lanos, начал поставятся в Россию в 2005 году. Производился в 2006, 2007, 2008 и 2009 году. Далее известен под брендом Chance. Мы предполагаем информацию о предохранителях шевроле ланос и блоках реле с подробным описанием схем, а так же отметим предохранитель отвечающий за прикуриватель.
Блок с предохранителями
Он находится на левой стойке, около двери.
На обратной стороне защитной крышки представлено точное описание расположения предохранителей для вашего автомобиля.
Схема
Расшифровка
F1 (10А) — Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны.
F2 (10А) — Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей.
F3 (15А) — Аварийная сигнализация.
F4 (15А) — Центральный замок.
-
Читайте также:
F5 (10А) — Цепи питания блока управления двигателем Chevrolet Lanos от аккумуляторной батареи.
F6 (10А) — Цепь питания аудиосистемы от аккумуляторной батареи.
F7 (15А) — Лампы сигналов торможения/габаритного света в задних фонарях (сигналы торможения) Шевроле Ланос.
D8 (диод) — Выключатель сигнализатора открытой двери (дверь водителя).
F9 (10А) — Цепь питания аудиосистемы от выключателя зажигания.
F10 (15А) — Прикуриватель.
F11 (10А) — Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа
освещения вещевого ящика.
F12 (10А) — Лампа света заднего хода в правом заднем фонаре.
F13 (15А) — Подушка безопасности.
-
Читайте также:
F14 (15А) — Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз.
F15 (15А) — Катушка зажигания Шевроле Ланос.
F16 (15А) — Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.
F17 (15А) — Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания.
F18 (20А) — Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла.
F19 (10А) — Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения.
F20 (20А) — Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).
За прикуриватель отвечает предохранитель номер 10.
Блок с реле
В салоне находится блок реле, состоящий из четырех элементов. Располагается он за крышкой регулятора света фар.
Схема
Обозначение
- Противотуманный фонарь;
- Реле 4 скорости вентилятора отопителя;
- Реле прерывистого режима работы очистителя ветрового стекла;
- Аварийная сигнализация.
Дополнительная информация
В данном видео можно наглядно посмотреть на ремонт топливного насоса, путем замены предохранителя.
Руководство по эксплуатации
Хотите больше информации? Вот инструкция по эксплуатации шевроле ланос: «скачать«.
Блок предохранителей и реле Шевроле Лачетти: описание, распиновка
При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.
Блок предохранителей моторного салона
Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.
Схема расположения предохранителей в монтажном блоке, который находится под капотом Дэу Ланос:
| Номер предохранителя/ номинальный ток (А) | Защищаемая цепь |
| F1/80 | Различное электрооборудование |
| F2/30 | Электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START |
| F3/30 | Электрооборудование, работающее при повороте ключа в положение АСС, ON,START |
| F4/30 | Вентилятор системы охлаждения двигателя |
| F5/30 | Стеклоподъемники с электроприводом (если оборудовано) |
| F6/40 | Не используется |
| F7/30 | Обогрев заднего стекла |
| F8/30 | Вентилятор системы вентиляции |
| F9/15 | Передние противотуманные фары (если оборудовано) |
| F10/15 | Топливный насос |
| F11/10 | Звуковой сигнал |
| F12/10 | Не используется |
| F13/25 | Передние фары |
| F14/20 | Наружное освещение |
| F15/10 | Не используется |
| F16/20 | Дальний свет передних фар |
| F17/10 | Ближний свет передней левой фары |
| F18/10 | Ближний свет передней правой фары |
| F19/10 | Электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны |
| F20/10 | Стоп-сигнал, наружное освещение с правой стороны |
| R1 | Звуковой сигнал |
| R2 | Фары |
| R3 | Не используется |
| R4 | Вентилятор системы охлаждения двигателя (низкая скорость) |
| R5 | Противотуманные фары (если оборудовано) |
| R6 | Наружное освещение |
| R7 | Стеклоподъемники с электроприводом (если оборудовано) |
| R8 | Вентилятор системы охлаждения двигателя (высокая скорость) |
| R9 | Топливный насос |
| R10 | Обогрев заднего стекла |
| R11 | Не используется |
Блоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.
Блок предохранителей салона
Также, второй блок предохранителей располагается непосредственно в самом салоне Дэу Ланос:
| Номер предохранителя/номинальный ток (А) | Защищаемая цепь |
| F1/10 | Освещение салона и багажного отделения, задние фонари |
| F2/10 | Наружное освещение, фары, часы |
| F3/15 | Аварийная сигнализация |
| F4/15 | Центральный замок |
| F5/10 | Система управления двигателем |
| F6/10 | система |
| F7/15 | Стоп-сигналы |
| F8/- | Диод |
| F9/10 | система |
| F10/15 | Прикуриватель |
| F11/10 | Комбинация приборов |
| F12/10 | Фонарь заднего хода |
| F13/15 | Система пассивной безопасности |
| F14/15 | Генератор, втягивающее реле стартера, система управления двигателем |
| F15/15 | Система зажигания |
| F16/15 | Указатели поворотов |
| F17/15 | Реле топливного насоса, система управления двигателем |
| F18/20 | Стеклоочистители и стеклоомыватели |
| F19/10 | Вентилятор системы охлаждения, обогрев заднего стекла, стеклоподъемники с электроприводом (если оборудовано) |
| F20/20 | Вентилятор системы вентиляции |
Дополнительный блок предохранителей
Дополнительные предохранители расположены на торце приборной панели слева под крышкой. В данном блоке установлены следующие реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции.
Замена предохранителей
Любой автолюбитель способен заменить предохранители самостоятельно, без помощи сотрудников автосервиса. Итак, процесс замены предохранителей на Дэу Ланос:
- Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.
- Открыть блок предохранителей.
- Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя. Для извлечения предохранителей используется специальный пинцет, находящийся в блоке предохранителей в моторном отсеке.
- Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.
- Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда блока предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Можно взять предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно обойтись некоторое время.
Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности следует установить новый предохранитель с требуемым номиналом силы тока.
Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности в электрооборудовании автомобиля. Следует оставить перегоревший предохранитель в гнезде и обратиться на сервисную станцию для проверки и ремонта электрооборудования автомобиля.
Вывод
На Daewoo Lanos имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.
Предохранитель шевроле ланос
Практически все цепи электрического оборудования автомобиля имеют предохранители. Это необходимо с целью безопасного движения. Высокое напряжение требует правильного подхода. Такие детали подключаются в монтажных блоках через реле. Они расположены под капотом слева от аккумулятора. Большинство предохранителей размещены в салоне автомобиля и находятся на передней части кузова под специальной крышкой.
Предохранитель прикуривателя Шевроле Ланос отличается от всех остальных. Каждый предохранитель наделен определенными функциями и особенностями для распознавания. Для прикуривателя характерный синий предохранитель, обозначенный F10 (15A). В случае его перегорания понятно, что на что нужно заменить.
Замена проводится довольно-таки быстро при наличии необходимого предохранителя. Существуют схемы расположения всех предохранителей автомобиля. На них легко распознать, где находится предохранитель прикуривателя на Шевроле Ланос. Схема служит замечательным пособием для автомобилиста. А такой ремонт, как замена предохранителя прикуривателя, каждый может провести самостоятельно.
Где Находится Реле Дворников Сенс
Автомобиль: Chevrolet Lanos. Спрашивает: Сергей Кувшинов. Q: Стеклоочистители на Chevrolet Lanos закончили работать нормально, почему?
Всем привет. Щетки стеклоочистителей для Chevrolet Lanos у меня не сработали. Более того, из-за их драматической судьбы они не работают исключительно в сырую погоду. Я проверяю на сухость, все протирает, и я боюсь дождя.
Под дождем они начинают работать со сбоями, они могут кусать середину окна или вообще не реагировать. Каким образом копать, мне кажется в посте?
Стеклоочистители не работают на Chevrolet Lanos, что мне делать?
На Chevrolet Lanos дворники работают в следующих режимах:
- С паузой.
- Средний (средний).
- Высокоскоростной.
Следующие две вкладки изменяют содержимое ниже.
Я просто устал от машин. Я стараюсь внимательно изучать каждую машину, которой я владею. Мне нравится ночная прогулка по улицам города. На своих машинах я стараюсь делать ремонт своими руками!
Размещение блока предохранителей в салоне.
В первом положении дворник со средней паузой обеспечивает реле, расположенное в монтажном блоке перед передней панелью. Чтобы получить к нему доступ, нужно открыть водительскую дверь и разблокировать защелку.
Реле стеклоочистителя для Chevrolet Lanos.
Если вы включите максимальную скорость, напряжение будет приложено к двум щеткам мотора-коллектора. Если блок питания состоит из трех щеток, средний режим работы уменьшается.
Самый «популярный» уборочный лом
В этом случае вам нужно разобрать мотор и молоток для последнего масла.
Больше всего неприятностей у многих владельцев этого автомобиля возникают трудности с работой уборщиков в режиме паузы.
Это связано с тем, что смазка в коробке передач двигателя загрязняется и засоряет контакты.
Когда в масле собирается большое количество истирания, реле перестает приостанавливать свою работу. Более распространенный метод устранения неисправностей. снять двигатель и очистить контакты от смазки.
Если они не работают вообще
Предохранитель, который отвечает за стеклоочистители, обозначен стрелкой.
Если щетки не хотят работать во всех режимах, вам необходимо открыть монтажный блок на передней панели и проверить целостность предохранителя (он находится под номером F18).
- Как Снять Прикипевший Тормозной Барабан На Ниве
- Как Поменять Бензонасос На Ваз 2107 Инжектор
- Ремонт Двигателя Ауди 100 С4 2 6
- Бюджетный Baojun 510 обретет статус глобальной модели
- Замена Задних Тормозных Колодок Рендж Ровер Эвок
- Как Подключить Датчик Скорости На Ваз 2114
Плохой контакт может быть в переключателе стеклоочистителей. Влага просачивается в салон.
Когда он горит, он должен быть изменен. Если он не поврежден, его нужно будет найти в другом месте, например, в переключателе под рулем. Но вам также нужно будет связать провода тестером, чтобы выяснить, находятся ли контакты под напряжением.
Скорее всего, проблема кроется именно в моторе.
В вашем случае сначала нужно проверить контакты на двигателе.
Замена дворников на Шевроле Ланос
Chevrolet Lanos меняет реле и сигнализацию
Daewoo / Chevrolet Lanos / Sens преобразовывают реле сигнала поворота в электрические
Замена реле поворота Ланоса
Рычаг стеклоочистителя LANOS LANOS 96250544
Замена трапециевидных щеток стеклоочистителей Lanos, Lanos-Sens (ремонт дворников)
Предохранитель топливного насоса для Chevrolet Lanos
Део Ланос, отрегулируйте паузу дворника.
Ремонт Chevrolet Lanos Chevrolet Lanos, мы решаем проблему поворотов
Что делать, если указатели поворота Daewoo Lanos перестают мигать
Проверьте автоматическое реле. Ланос, смысл, шанс
Стеклоочистители не работают на Chevrolet Lanos
Стеклоочистители на лобовом стекле (или, как водители называют их «дворники на лобовом стекле») на Chevrolet Lanos должны работать в трех режимах: пауза (прерывистый режим), щетки средней и высокой скорости. Щетки стеклоочистителя работают с паузой, обеспечиваемой прерывистым реле, установленным в монтажном блоке на конце передней панели, и вам придется открыть дверь водителя, чтобы снять крышку.
При включении высокой скорости щеток стеклоочистителя напряжение подается на две диаметрально расположенные щетки коллектора двигателя, а когда напряжение подается на третью коллекторную щетку, установленную в щеткодержателе, смещается относительно диаметрально противоположных щеток , средняя скорость щеток стеклоочистителя.
Самыми большими проблемами для водителей Chevrolet Lanos являются периодические стеклоочистители. Это связано с тем, что смазка, встроенная в коробку передач, загрязнена износом (мелкие частицы железа), образующимся во время работы зубчатых колес, и скользящим контактом, который управляет датчиком исходного положения. Поскольку этих частиц железа в смазке будет достаточно для прохождения электронного тока, прерывистое реле часто перестает приостанавливать работу стеклоочистителя.
Наиболее распространенный способ решения этой проблемы. снять мотор-редуктор с места установки, а затем удалить масло, загрязненное металлическими частицами, заменив его самой свежей смазкой. Эту проблему можно устранить, установив светодиод, используемый для подсветки кнопок между клеммами 31b (светодиод выводится дольше) и 31 (- светодиод) внутри корпуса реле реле прерывания. Ну, а если это реле не срабатывает, производительность прерывистого стеклоочистителя перестает работать вообще.
Если стеклоочистители выходят из строя на всех скоростях, вам необходимо открыть крышку монтажного блока, расположенного в кабине на левой боковой стенке, и проверить F18 на 20 А (желтый). Если он горит, его необходимо заменить, а если он не поврежден, причину неисправности нужно найти слева под контрольным выключателем.
Когда дворники перестанут работать на средних и высоких скоростях щетки, вам придется попеременно вызывать провода, идущие от клеммы 5 блока подключения двигателя к клемме 5 под переключателем управления (высокая скорость), а затем от клеммы 16 блока подключения двигателя к клемме 9 под переключателем управления (средняя скорость).
Поделитесь этой статьей с друзьями:
- Регулировка Клапанов Ваз 2101
- Замена Задних Тормозных Колодок Форд Фиеста 2006
- Как Проверить Датчик Холла На Мопеде Альфа
- Buell снова пытается как Fuell, компания по мобильности
- Пежо 307 Ошибки Бортового Компьютера Расшифровка
- Какое Масло Заливать В Киа Спортейдж 2
Где находится реле стеклоочистителя Chevrolet Lanos
Рычаг стеклоочистителя LANOS LANOS 96250544
Chevrolet Lanos меняет реле и сигнализацию
Део Ланос, отрегулируйте паузу дворника.
Замена реле поворота Ланоса
Проверьте автоматическое реле. Ланос, смысл, шанс
Пауза дворники ланос
Daewoo / Chevrolet Lanos / Sens преобразовывают реле сигнала поворота в электрические
Предохранитель топливного насоса для Chevrolet Lanos
Главное реле / Главное реле
Ремонт Chevrolet Lanos Chevrolet Lanos, мы решаем проблему поворотов
- Задние амортизаторы Ford Scorpio
- Бачок омывателя жидкости для Skoda Fabia
- Mitsubishi Outlander 2013 Вариант охлаждения радиатора
- Каковы сроки Honda Fit
- Замена ремня ГРМ для Ford Mondeo 2 0 1997
- Поменять коробку передач Kia Sid 2008
- Шумка передних арок на мазду 3
- На холостом ходу 1000 Хонда Аккорд 7
- Низкое давление в магистрали Opel Diesel
- Снятие панели приборов Тойота Авенсис
- Пример Nissan p12 с автоматическим или вариатором
- Замена аккумуляторов в брелке Nissan
- Подогрев сидений в Peugeot 406
- BMW 520 E34 задняя подвеска
- Установка головного устройства на Ford Mondeo 4
»Объявления» Где находится реле стеклоочистителя Chevrolet Lanos
Ремонт Ланос | Zaz Chance Zaz Sens. Установка и замена предохранителей, предохранителей и реле Lanos (Ланос)
Большинство электрических цепей автомобиля являются плавкими. Фары, двигатели вентиляторов, топливный насос и другие массовые потребители подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в пассажирском салоне в конце панели устройства с левой стороны, слева от передней стенки и в моторном отсеке слева от аккумулятора.
Большинство предохранителей установлено в блоке предохранителей в салоне (рис. 10.1),
Рис. 10.1. Номера предохранителей в монтажном блоке расположены в салоне.
расположен на передней части боковой стенки под пластиковой крышкой. Цепи, защищенные предохранителями (номера предохранителей показаны на фото), приведены в таблице. 10.1.
Таблица 10.1 Цепи, защищенные предохранителями, установленными в монтажном блоке и в кабине.
Daewoo Lanos | Chevrolet Lanos | Daewoo Sens, предохранители онлайн
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран — доллары.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Предохранители и реле на Ланос — назначение и расположение
Если на автомобиле Ланос отказывает устройство или прибор, функционирующий за счет электричества, то первым делом следует произвести проверку исправности предохранителей.
Они представляют собой маленькие детали, которые проводят электрический ток, и в случае увеличения его силы до номинального значения, осуществляют обрыв цепи. Такой принцип работы устройств позволяет уберечь электрооборудование от выхода из строя.
Перед тем, как проверить исправность предохранителя, отвечающего за конкретный электроприбор, его следует первоначально найти. Где находятся предохранители на Ланосе, и за какие приборы они отвечают, подробно рассмотрим в материале.
Принцип работы автомобильного предохранителя
Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.
Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.
Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.
После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:
- Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
- Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора
Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.
Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.
Где находятся предохранители на Шевроле и ДЭУ Ланос
Один из главных вопросов, которым задаются все автовладельцы, заключается в том, где находятся предохранители. Перед тем, как выполнить диагностику цепи питания того или иного неработающего электроприбора, следует первоначально отыскать нужный предохранитель. На Ланосе имеется три места, где располагаются эти устройства. Более подробно об их расположении, выясним далее.
На Ланосах ставится три блока предохранителей и реле. Их места расположения известны далеко не всем автовладельцам, поэтому представляем вниманию информацию с фото:
- Блок в подкапотном пространстве. Если снять крышку блока, то можно обнаружить наличие не только защитных устройств, но и реле. Этот блок является основным, так как именно здесь находятся устройства, отвечающие за защиту цепи замка зажигания
- Блок в салоне возле ног водителя. На этом блоке расположены только предохранители без реле. На этом блоке расположены защитные устройства, включенные в цепь салонных электроприборов — освещение салона, аварийная сигнализация, магнитола, питание ЭБУ, габариты и прочие
- Блок реле под панелью приборов. Чтобы получить к нему доступ, необходимо снять декоративную заглушку сбоку на торпеде или же снять панель блока электрокорректора фар. Этот блок оснащен только реле
- Дополнительный предохранитель установлен с правой стороны в районе ног пассажира. Надо отметить, что этот элемент устанавливался не на все автомобили Ланос, а только на тех, у которых имеется антиблокировочная система ABS. Его номинал 10А
- Дополнительные реле также установлены под капотом автомобиля с левой стороны возле моторного отсека
Зная, где располагаются блоки предохранителей и реле на Шевроле и ДЭУ Ланос, необходимо разобраться, за защиту и работоспособность каких электроприборов они отвечают.
Блок предохранителей и реле под капотом на Ланосе
Данный блок находится с правой стороны, если открыть крышку капота. Он закрыт пластиковой крышкой, которая обеспечивает герметичность. Крышка крепится при помощи защелок. Под ней располагаются не только предохранители, но и реле. Для удобства извлечения предохранителей, имеется специальная вилочка. Ниже на фото цифровое обозначение устройств, расшифровка которых имеется в таблице.
Предохранительный элемент F1 защищает цепь питания предохранителей F1-F7 и F15-F20. F12 — используется на автомобилях с кондиционером. Защищает цепь электрической муфты кондиционера. F15 представляет собой диод реле муфты компрессора кондиционера. F19 — защищает цепь питания стоп-сигнала, электрокорректора фар, наружного освещения с левой стороны, подсветки корректора, часов, задних противотуманок, лампы пепельницы, магнитолы и подсветки включения кондиционера. F20 — дополнительно защищает цепь питания габаритов правой фары и подсветки номерного знака.
В таблице выше реле R3 используется на автомобилях Ланос с кондиционером. Это реле отвечает за работу электрической муфты компрессора кондиционера. R4 — это элемент также может не использоваться, если на Ланосе, Сенсе или Шансе стоит один вентилятор. Он отвечает за его включение. R5 — включение передних противотуманных фар при наличии таковых на авто. R11 — реле включения вентиляторов охлаждения на первой и второй скорости.
Блок предохранителей в салоне автомобиля слева под обшивкой
Салонный блок предохранителей Ланос, Сенс и Шанс отвечает за защиту различного электрооборудования. На этом блоке в салоне расположено 20 предохранителей. С их предназначением разберемся подробно.
В таблице ниже представлено не только описание предназначения каждого элемента, но еще и величина максимального тока. При поиске или замене салонных предохранителей на Ланосе необходимо опираться на данные из таблицы.
За выключение ламп задних ПТФ отвечает предохранитель F2. Он также защищает цепь питания корректора фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания идет напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за подачу питания на световую сигнализацию на водительской двери. Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания. F20 — элемент питания электрического мотора отопителя для 1-3 скоростей.
Блок реле под торпедой Ланос, Сенс и Шанс
За панелью управления корректором фар автомобилей Ланос, Сенс и Шанс расположены четыре реле, отвечающие за работу задних противотуманок, указателей поворотов и аварийной сигнализации, вентилятора печки и стеклоочистителей.
Под номером «1» на фото выше находится реле, которое отвечает за работу электромотора отопителя, включаемого на 4 скорости. Если печка перестала работать на 4 положении, значит надо проверить исправность реле. Под номером «2» находится устройство, отвечающее за работу реле поворотов на автомобиле, и аварийной сигнализации. Под номером «3» находится реле, отвечающее за работу стеклоочистителя лобового стекла, работающего в прерывистом режиме. Под номером «4» находится реле задних противотуманных фар на Ланосе, Сенсе и Шансе.
Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля. Располагаются устройства слева при открытии капота возле моторного щита. Один элемент отвечает за подачу сигнала о запуске двигателя, а второе предназначено для контроля работы генератора. Через реле поступает питание на интегральную плату генератора.
!Закорачивание контактов реле напрямую без использования устройства категорически противопоказано. Это приведет не только к срабатыванию предохранителя, но еще и выходу из строя электрических приборов.
Что такое реле и его назначение на автомобиле
Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.
Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.
Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой. При использовании реле, важно понимать назначение ее контактов:
- 85 и 86 — контакты катушки
- 30 — общий, на который подается постоянное питание от АКБ
- 87 — нормально разомкнутый контакт или подача питания на приемник
- 87а — нормально замкнутый контакт, который еще называется дополнительным
При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством.
Замена предохранителей на Ланосе, Сенсе и Шансе
Если возникла неисправность защитного устройства, то его необходимо заменить. Первоначально стоит убедиться, что именно защитный элемент вышел из строя, а не реле или сам электроприбор. Проверить предохранитель можно мультиметром в режиме прозвонки. Для начала элемент следует извлечь из посадочного гнезда, после чего дотронуться щупами к контактам устройства. Отсутствие звукового сигнала прибора говорит о том, что элемент неисправен.
Замена предохранителя на авто осуществляется следующим образом:
- Убедиться в том, что все электроприборы, за которые отвечает заменяемый защитный элемент, отключены
- Установить на место неисправного защитного элемента исправный
- При этом важно убедиться, чтобы устанавливаемый элемент соответствовал по току. Не нужно устанавливать в гнездо предохранители «какие есть в наличии»
- Проверить работоспособность всех приборов, за которые отвечает установленный предохранитель
Перед тем, как установить новый защитный элемент в цепь, важно выяснить причину неисправности. Если причина заключается в коротком замыкании, но после установки нового предохранителя, его постигнет та же участь. Чаще причиной выхода из строя рассматриваемых устройств является повышенный ток в цепи за счет использования мощного оборудования.
!Для проверки реле на исправность, необходимо установить заведомо исправный элемент, и проверить работоспособность электрооборудования. Это самый надежный и быстрый способ проверки работоспособности реле на автомобиле.
В завершении стоит отметить, что знать назначение всех предохранителей не нужно, и в случае выхода из строя каких-либо электроприборов, всегда можно обратиться в электронный справочник «Ланосовода».
