На что влияет Датчик Детонации и как его проверить для оптимальной работы

Датчик детонации — важный элемент системы управления двигателем, который следит за работой мотора и предотвращает детонацию, способную вызвать серьезные повреждения. В статье рассмотрим его функционирование, признаки неисправности и методы проверки с помощью мультиметра и осциллографа. Также узнаете, как самостоятельно заменить датчик, что поможет поддерживать автомобиль в исправном состоянии и избежать дорогих ремонтов.

Где находится датчик детонации и на что влияет

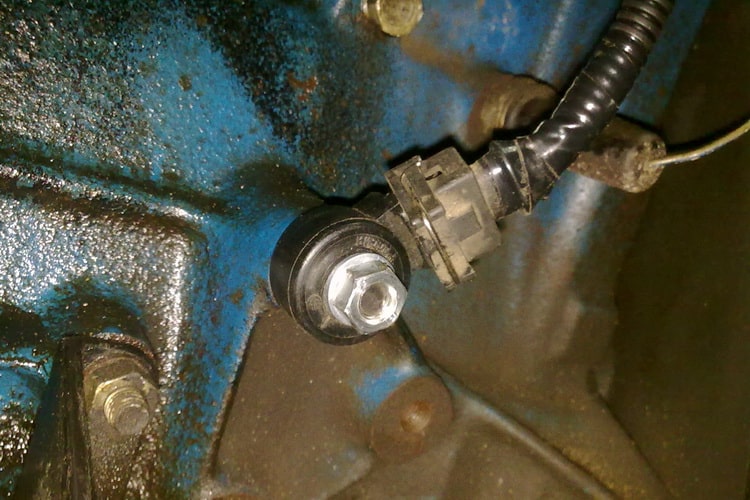

Обычно датчик детонации устанавливается на резьбовом соединении с блоком цилиндров, вблизи центрального цилиндра, ближе к камерам сгорания. Такое расположение обусловлено его функциональными задачами.

По сути, датчик детонации можно сравнить с микрофоном, который улавливает специфические звуки, возникающие от детонационной волны, ударяющейся о стенки камер сгорания.

Эта волна появляется в результате аномального горения в цилиндрах с крайне высокой скоростью. Разница между нормальным процессом сгорания и детонацией аналогична различию между действием порохового заряда в артиллерийском орудии и взрывом бризантного вещества, которым наполнен снаряд или граната.

Порох сгорает медленно и создает толчок, в то время как содержимое фугаса разрушает и дробит. Разница заключается в скорости распространения фронта горения. При детонации она значительно выше.

Чтобы избежать повреждений деталей двигателя, необходимо своевременно обнаруживать и предотвращать детонацию. Ранее можно было мириться с перерасходом топлива и загрязнением окружающей среды, лишь бы избежать детонации смеси.

Однако с развитием технологий в области двигателей запасы возможностей были исчерпаны. Потребовалось создать систему, позволяющую двигателю самостоятельно гасить возникающую детонацию. Так появился датчик детонации, который стал «ухом» акустического контроля.

Внутри датчика находится пьезоэлемент, преобразующий акустические сигналы определенного диапазона и уровня в электрические импульсы.

После усиления этих колебаний в блоке управления двигателем (ЭБУ) информация преобразуется в цифровой формат и передается на обработку электронному блоку.

Как только фиксируются звуки детонации, блок управления отправляет команду для коррекции неправильного горения. Это может быть либо дополнительное обогащение топливной смеси, либо уменьшение угла опережения зажигания. Иногда применяются оба метода, но чаще всего — только последний.

Стандартный алгоритм работы заключается в кратковременном снижении угла до фиксированного значения с последующим пошаговым возвратом к оптимальному опережению. Запасы в этом процессе недопустимы, так как они снижают эффективность работы двигателя, заставляя его функционировать в неоптимальном режиме.

Мониторинг происходит в реальном времени на высокой частоте, что позволяет быстро реагировать на появление детонационных звуков, предотвращая локальные перегревы и разрушения.

Синхронизируя сигналы с датчиками положения коленчатого и распределительного валов, можно даже определить, в каком конкретном цилиндре возникает угроза.

https://youtube.com/watch?v=cjxQwpvtGqk

Датчик детонации играет ключевую роль в работе двигателя, обеспечивая оптимальную производительность и экономию топлива. Он отвечает за определение детонации в цилиндрах, что позволяет системе управления двигателем корректировать угол зажигания. Это, в свою очередь, предотвращает повреждение двигателя и снижает уровень выбросов. Эксперты подчеркивают, что неисправный датчик может привести к снижению мощности, увеличению расхода топлива и повышенному износу двигателя. Для проверки датчика рекомендуется использовать диагностическое оборудование, которое позволяет считывать коды ошибок и проводить тесты в реальном времени. Также важно визуально осмотреть соединения и проводку на наличие повреждений. Регулярная проверка и замена датчика при необходимости помогут поддерживать двигатель в хорошем состоянии и продлить его срок службы.

Симптомы и признаки неисправности, проверка датчика детонации. Назначение и ошибки

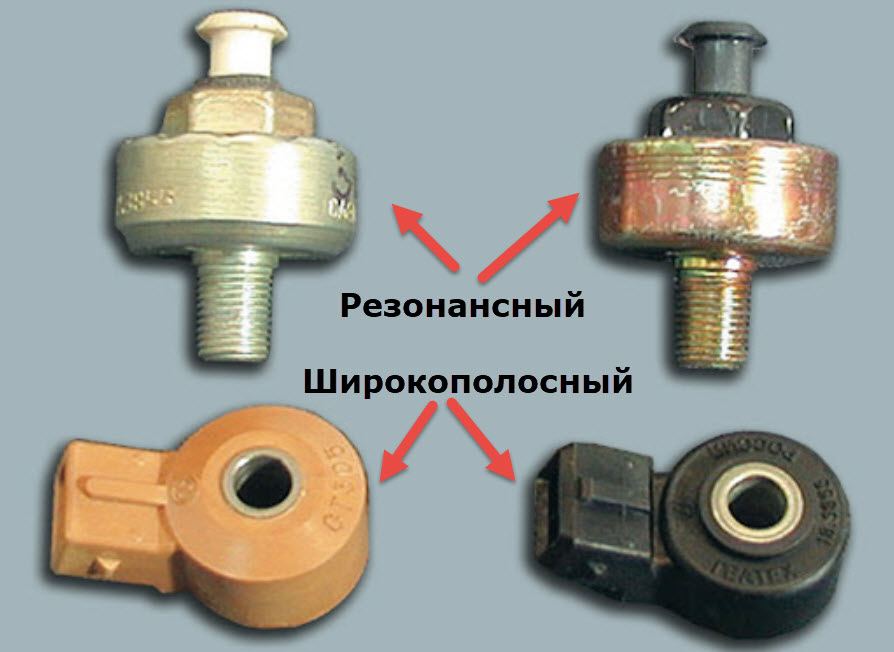

Виды датчиков

По спектральным характеристикам можно выделить два основных типа – резонансные и широкополосные.

Резонансные датчики отличаются высокой чувствительностью благодаря четкой реакции на определенные звуковые частоты. Известно, какие именно спектры возникают у деталей, подверженных воздействию ударной волны, и именно на эти частоты настраивается конструкция датчика.

Датчики широкополосного типа, в свою очередь, имеют меньшую чувствительность, но способны фиксировать колебания на различных частотах. Это позволяет стандартизировать приборы, не требуя подбора характеристик для каждого конкретного двигателя. При этом их способность улавливать слабые сигналы не так актуальна, поскольку детонация имеет достаточно высокую акустическую громкость.

Сравнение этих двух типов датчиков привело к полному вытеснению резонансных моделей. В настоящее время используются только двухконтактные широкополосные датчики в форме тора, которые крепятся к блоку с помощью центральной шпильки и гайки.

Интересные факты

Вот несколько интересных фактов о датчике детонации и его влиянии на работу двигателя:

1. Оптимизация работы двигателя: Датчик детонации играет ключевую роль в оптимизации работы двигателя внутреннего сгорания. Он обнаруживает детонацию (или «стук») в цилиндрах и передает информацию в блок управления двигателем (ECU). Это позволяет ECU корректировать угол опережения зажигания и состав смеси, что способствует повышению мощности и снижению расхода топлива.

2. Проверка датчика: Для проверки работоспособности датчика детонации можно использовать мультиметр или осциллограф. При помощи мультиметра можно измерить сопротивление датчика, а осциллограф поможет визуализировать сигнал, который он генерирует. Если сигнал отсутствует или имеет неправильные параметры, это может указывать на неисправность датчика.

3. Влияние на выбросы: Неисправный датчик детонации может привести к увеличению выбросов вредных веществ в атмосферу. Поскольку он отвечает за корректировку работы двигателя, его сбой может вызвать неэффективное сгорание топлива, что, в свою очередь, увеличивает уровень выбросов CO2 и других загрязняющих веществ. Это делает исправность датчика важной не только для производительности автомобиля, но и для экологии.

Признаки неисправности

При нормальной работе двигателя датчик детонации не подает сигналов о возможной опасности и не участвует в функционировании системы управления. Программное обеспечение ЭБУ выполняет все необходимые действия, основываясь на заранее загруженных в память картах данных, а штатные режимы обеспечивают стабильное горение топливовоздушной смеси без детонации.

Однако при значительных отклонениях температуры в камерах сгорания может возникнуть детонация. Основная задача датчика детонации – своевременно подать сигнал о возникшей угрозе. Если этого не происходит, под капотом начинают раздаваться характерные звуки, которые водители часто называют стуком пальцев.

На самом деле никакие пальцы не стучат; основной источник звука – это вибрация днища поршня, которое сталкивается с волной взрывного горения. Это и является главным признаком ненормальной работы системы контроля детонации.

Косвенные признаки могут включать заметное снижение мощности двигателя, повышение его температуры, вплоть до возникновения калильного зажигания, а также неспособность ЭБУ адекватно реагировать на ситуацию в стандартном режиме. В таких случаях управляющая программа активирует индикатор «Check Engine».

Как правило, ЭБУ осуществляет постоянный контроль за работой датчика детонации. Уровни его сигналов известны и хранятся в памяти. Система сравнивает текущие данные с допустимыми значениями и, при обнаружении отклонений, одновременно с активацией индикатора запоминает коды ошибок.

Эти коды могут указывать на различные виды превышения или снижения уровней сигнала датчика детонации, а также на полный обрыв его цепи. Получить коды ошибок можно с помощью бортового компьютера или внешнего сканера через диагностический разъем.

Если у вас нет диагностического устройства, рекомендуем обратить внимание на доступный мультимарочный автосканер Scan Tool Pro Black Edition.

Эта модель корейского производства отличается тем, что позволяет диагностировать не только двигатель, как большинство бюджетных китайских аналогов, но и другие узлы и агрегаты автомобиля, такие как коробка передач, вспомогательные системы ABS, трансмиссия, ESP и т.д.

Кроме того, данное устройство совместимо с большинством автомобилей, начиная с 1993 года выпуска, и стабильно работает без потерь связи со всеми популярными диагностическими программами, предлагая при этом достаточно разумную цену.

Как проверить датчик детонации

Понимая конструкцию и функционирование ДД, его проверку можно осуществить несколькими простыми методами, как сняв с двигателя, так и на месте, включая проверку на работающем моторе.

Измерение напряжения

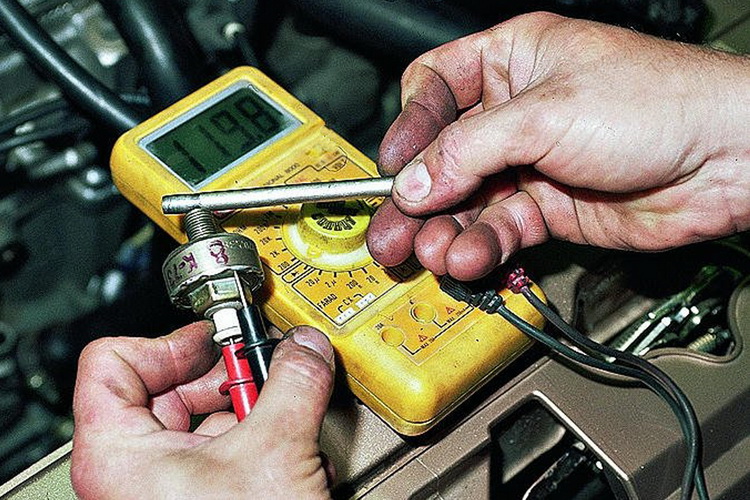

К снятому с блока цилиндров датчику следует подключить мультиметр, установив его в режим измерения напряжения. Осторожно изгибая корпус датчика с помощью отвертки, вставленной в отверстие втулки, можно наблюдать за реакцией встроенного пьезоэлектрического кристалла на приложенные деформации.

Интересно: Как обшить руль оплёткой: различные виды и методы шнуровки

Если на разъёме появляется напряжение, и его значение составляет около двух-трёх десятков милливольт, это свидетельствует о работоспособности пьезогенератора устройства и его способности генерировать сигнал в ответ на механическое воздействие.

Измерение сопротивления

Некоторые датчики оснащены встроенным резистором, который подключен в качестве шунта. Его значение обычно находится в диапазоне десятков или сотен кОм. Для выявления обрыва или короткого замыкания в цепи внутри устройства можно использовать мультиметр в режиме измерения сопротивления.

При этом прибор должен отобразить значение шунтирующего резистора, так как сам пьезокристалл обладает практически бесконечным сопротивлением, которое невозможно измерить стандартным мультиметром. Кроме того, результаты измерений будут зависеть от механического воздействия на кристалл, что может привести к искажению показаний омметра из-за генерации напряжения.

Проверка датчика на разъеме ЭБУ

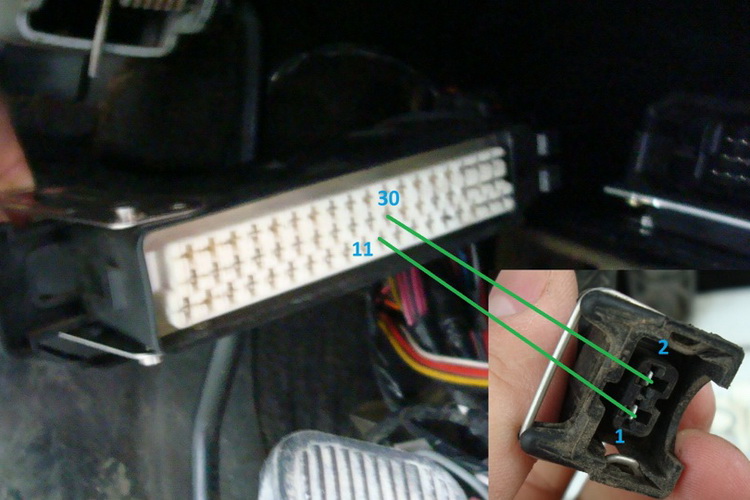

Определив нужный контакт разъёма контроллера ЭБУ по электрической схеме автомобиля, можно более детально проверить состояние датчика, подключив соответствующие цепи проводки.

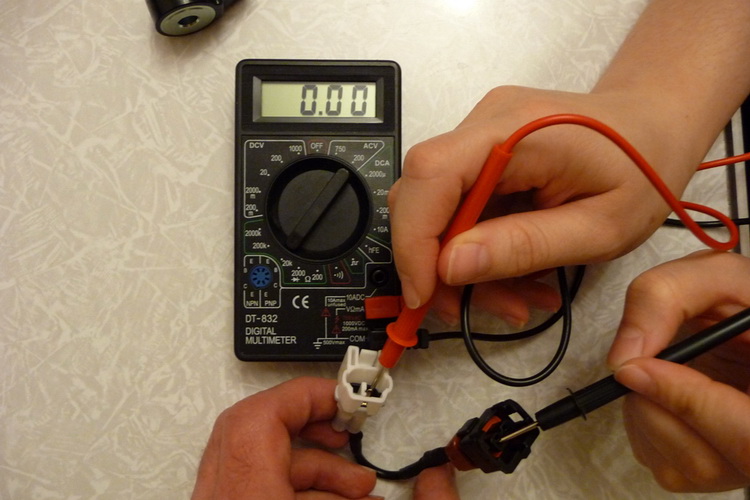

На снятом разъёме выполняются те же измерения, что и ранее, но с добавлением проверки целостности кабеля. Изгибая и слегка дергая провода, можно убедиться в отсутствии скрытых неисправностей, когда контакт может появляться и исчезать из-за механических вибраций. Особенно это касается корродировавших участков соединений проводов с разъёмами.

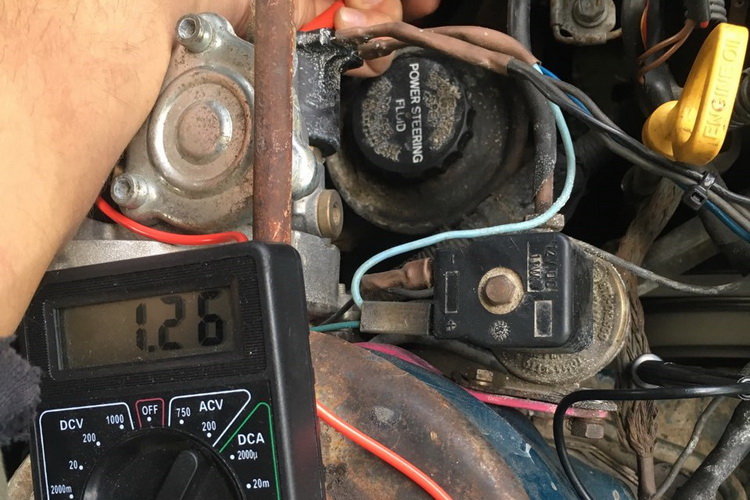

При подключённом ЭБУ и включённом зажигании возможно проверить наличие опорного напряжения на датчике, а также корректность его деления между внешними и встроенными резисторами, если это предусмотрено схемой конкретного автомобиля.

Как правило, опорное напряжение в 5 В делится примерно пополам, и на фоне этой постоянной составляющей формируется переменный сигнал.

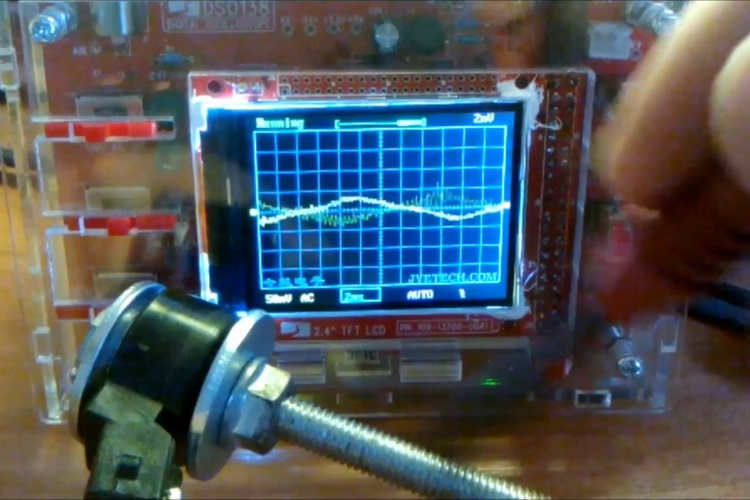

Проверка осциллографом

Наиболее точный и полный метод диагностики потребует применения запоминающего автомобильного цифрового осциллографа или осциллографической приставки к диагностическому компьютеру.

При ударах по корпусу датчика на экране будет видно, насколько пьезоэлемент способен генерировать резкие фронты сигнала детонации, корректно ли функционирует сейсмо масса датчика, исключая посторонние затухающие колебания, а также достаточно ли велика амплитуда выходного сигнала.

Данная методика требует наличия значительного опыта в диагностике и понимания типичных изображений сигнала исправного устройства.

Проверка на рабочем двигателе

Самый простой способ проверки не потребует использования электроизмерительных инструментов. Двигатель запускается и работает на оборотах ниже среднего уровня. При легких ударах по датчику детонации можно заметить, как ЭБУ реагирует на поступающие сигналы.

В результате должен произойти стандартный отскок угла опережения зажигания, что приведет к снижению установленных оборотов двигателя. Этот метод требует определенного опыта, так как не все двигатели реагируют одинаково на подобные проверки.

Некоторые из них «замечают» сигнал детонации лишь в узком диапазоне оборотов распределительных валов, в который еще нужно попасть. По логике ЭБУ, детонация не может возникнуть, например, на такте выпуска или в начале такта сжатия.

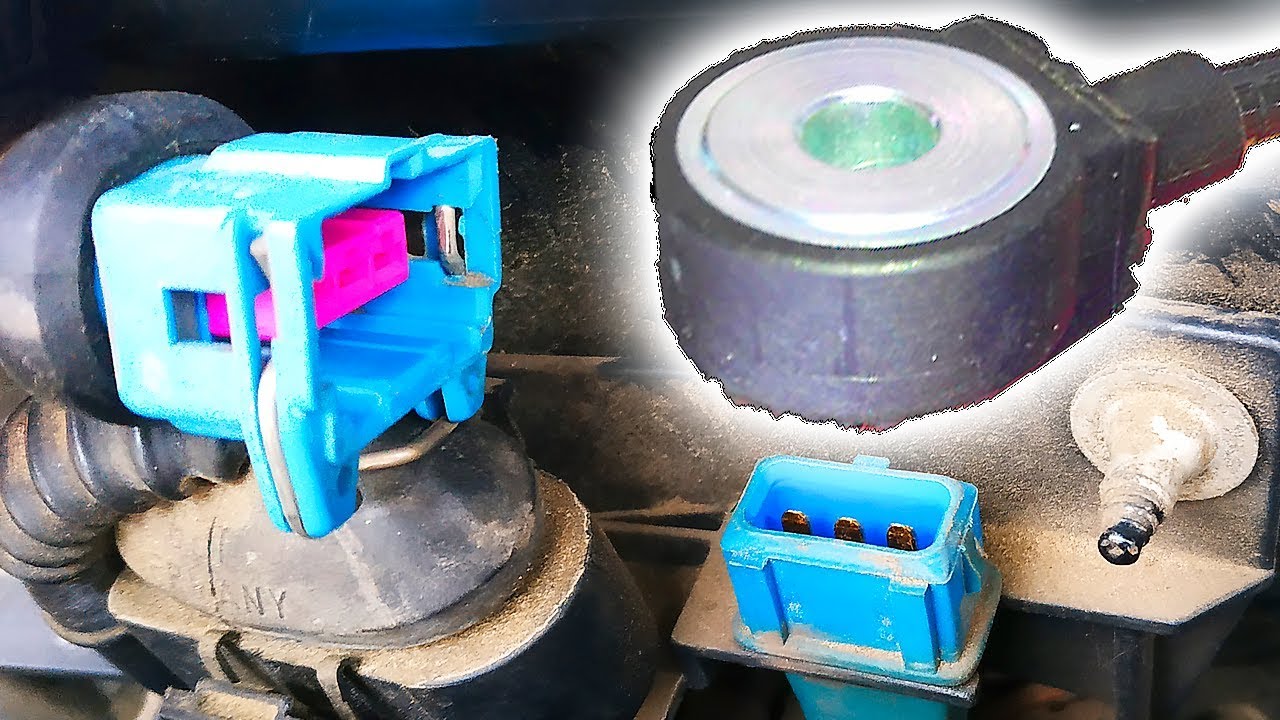

Датчик детонации Ауди А6 С5: зачем нужен, где находится, как заменить, можно ли проверить без снятия

Замена датчика детонации

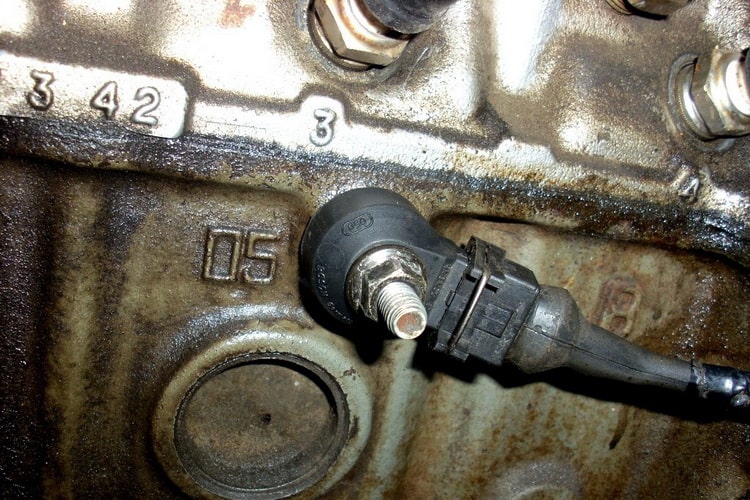

ДД представляет собой навесное оборудование, которое легко поддаётся замене. Корпус устройства удобно фиксируется на шпильке, и для его демонтажа достаточно открутить одну гайку и отсоединить электрический разъём.

В некоторых случаях вместо шпильки может использоваться болт с резьбой в корпусе блока. Проблемы могут возникнуть только в случае коррозии резьбового соединения, так как прибор отличается высокой надёжностью и его демонтаж требуется крайне редко.

В таких ситуациях может помочь универсальная проникающая смазка, известная также как жидкий ключ.

Рекомендации по выбору и покупке датчика детонации

При выборе и покупке датчика детонации важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор и обеспечить надежную работу вашего автомобиля. Датчик детонации — это критически важный компонент системы управления двигателем, который отвечает за обнаружение детонации (или «стука») в цилиндрах. Вот несколько рекомендаций, которые помогут вам в этом процессе.

1. Совместимость с автомобилем

Первое, на что стоит обратить внимание, — это совместимость датчика с вашим автомобилем. Разные производители и модели автомобилей могут использовать различные типы датчиков. Перед покупкой обязательно проверьте номер детали, указанный в руководстве пользователя или на старом датчике. Это поможет избежать ошибок при выборе.

2. Качество и производитель

Выбор качественного датчика детонации имеет огромное значение для надежности работы двигателя. Рекомендуется отдавать предпочтение оригинальным запчастям или проверенным производителям, которые зарекомендовали себя на рынке. Изучите отзывы и рейтинги, чтобы убедиться в надежности и долговечности выбранного вами датчика.

3. Цена

Цены на датчики детонации могут значительно варьироваться в зависимости от производителя и модели. Не стоит экономить на этом компоненте, так как низкокачественные датчики могут привести к неправильной работе двигателя и, как следствие, к более серьезным поломкам. Сравните цены в разных магазинах, но помните, что слишком низкая цена может свидетельствовать о низком качестве.

4. Гарантия и возврат

При покупке датчика детонации обязательно уточните условия гарантии и возможность возврата. Надежные продавцы обычно предлагают гарантию на свои товары, что является дополнительной защитой для покупателя. Это особенно важно, если датчик окажется неисправным или не будет соответствовать заявленным характеристикам.

5. Установка и обслуживание

Некоторые датчики детонации могут требовать специального оборудования или навыков для установки. Если вы не уверены в своих силах, лучше обратиться к профессионалам. Также стоит учитывать, что правильная установка датчика может существенно повлиять на его работу и долговечность.

6. Проверка перед покупкой

Если вы покупаете б/у датчик, обязательно проведите его проверку. Это можно сделать с помощью мультиметра или специализированного оборудования. Убедитесь, что датчик не имеет видимых повреждений и работает корректно. Проверка на стенде может дать вам больше информации о состоянии детали.

Следуя этим рекомендациям, вы сможете выбрать и купить качественный датчик детонации, который обеспечит надежную работу вашего двигателя и поможет избежать серьезных проблем в будущем.

Вопрос-ответ

Как понять, что вышел из строя датчик?

Чтобы понять, что датчик вышел из строя, обратите внимание на его некорректные показания, отсутствие реакции на изменения окружающей среды, постоянные ошибки в системе или предупреждения на дисплее устройства. Также стоит проверить соединения и питание датчика, так как проблемы с подключением могут имитировать его неисправность.

Можно ли ездить, если не работает датчик детонации?

Если не работает датчик детонации, это не только помеха для комфортной езды, но и постоянная угроза аварийной ситуации. Своевременная его проверка и устранение неполадок – лучше, чем риск аварии.

Советы

СОВЕТ №1

Регулярно проверяйте состояние датчика детонации, особенно если замечаете ухудшение работы двигателя. Признаки, такие как потеря мощности или нестабильные обороты, могут указывать на его неисправность.

СОВЕТ №2

При проверке датчика детонации используйте мультиметр для измерения сопротивления. Это поможет определить, работает ли датчик в пределах допустимых значений. Если сопротивление выходит за пределы нормы, возможно, его необходимо заменить.

СОВЕТ №3

Обратите внимание на качество топлива, которое вы используете. Низкокачественное топливо может привести к детонации, что негативно скажется на работе датчика. Используйте топливо, соответствующее рекомендациям производителя вашего автомобиля.

СОВЕТ №4

Если вы заменили датчик детонации, не забудьте сбросить ошибки в системе управления двигателем с помощью диагностического оборудования. Это поможет избежать ложных срабатываний и обеспечит корректную работу нового датчика.
