Медленно работают дворники на приоре причины

Ваз 2110 медленно работают дворники Ваз 2110 медленно работают дворники

Общее устройство системы стеклоочистителя:

1. Как всем известно, привод дворников в состояние «взмахов» различной быстроты осуществляет электромотор, в котором есть встроенный редуктор, а работает движок от постоянного тока. В якоре моторчика «встроены» три щетки, с помощью которых дворники ВАЗ 2110 работают в трех режимах. Частот скорости всего две: одна – для быстрого движения (например, во время ливня), вторая – медленно или в прерывистом режиме;
2. Электрическая составляющая – это переключатель (под рулем); реле, включающее прерывистый режим; дополнительное реле; выключатель. Всю электросистему объединяют провода (в колодках) через термический биметаллический предохранитель. Причем как одно, так и другое реле, а также предохранитель F5 расположены в монтажной части, а биметаллический предохранитель с концевым выключателем – в редукторе электромоторчика;
3. Непосредственно стеклоочистители. Важен их размер, а также материал, форма, устройство. Проверьте, скрипят ли уже установленные, исправен ли механизм, поводок, возможно, им нужна доработка;
4. Механика. Это прежде всего – привод, который может сломаться.

Схема стеклоочистителя ВАЗ 2110

Схема заднего стеклоочистителя и омывателя ВАЗ-2110, 2111, 2112

Схема включения очистителя и омывателя заднего стекла:

1 – электродвигатель омывателя; 2 – монтажный блок; 3 – выключатель зажигания; 4 – переключатель очистителя и омывателя заднего стекла; 5 – моторедуктор очистителя заднего стекла; К6 – дополнительное реле; А – к источникам питания; В – порядок условной нумерации штекеров в колодке моторедуктора

Положения рычагов подрулевого переключателя:

фиолетовыми пунктирными линиями обозначены нефиксируемые положения переключателя, зелёным иголубым цветом обозначены фиксированные положения переключателя.

Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя

Положение рычага

Номера замкнутых контактов

Причины неисправности

Поэтому, если щетки совсем «зависли», или только скрипят, первопричину следует искать в электродвигателе. Не забывая при этом, что помимо проблем с электрикой, могут быть неисправности механического характера.

Наиболее распространенные из них:

• При включении стеклоочистителя слышен работающий моторчик, но сам он только дергается или вообще остается без движения. Прежде всего, нужно заподозрить, что гайка, крепящая кривошип к оси редуктора, открутилась или ослабла;
• Если стеклоочистители работают, но не синхронно, может быть виновным поводок. Скорее всего, ослабла гайка его крепления. Прежде чем ее подтягивать, необходимо поставить дворники в правильное положение.

Если неисправна электрическая часть, симптомы будут такими:

• Дворники работают медленно, останавливаются, где им вздумается, не желают занимать нижнее положение. В этом может быть виновным концевой выключатель. Его регулировка заключается в подгибании контактов. Если такой ремонт не помогает, то нужна замена всего электродвигателя в сборе, поскольку продается он только вместе с редуктором;
• Включен прерывистый режим, но щетки работают без остановки. Скорее всего, подвело реле, его нужно поменять. Это точно реле, если на ВАЗ при включенном прерывистом режиме неслышно шума вращающегося якоря моторчика дворников. Но если замена не помогла, возможно, у концевого выключателя окислились или подгорели контакты;
• Включаете любой из режимов, а слышится только, как щелкнул термометаллический предохранитель. Щетки «стоят», якоря также не слышно. Первым делом проверьте, возможно, щетки примерзли, поэтому не двигаются. Кстати, при этом зачастую перегорает предохранитель F5. Другая возможная причина — сгорел якорь;
• Электромоторчик не работает, хотя оба предохранителя целы. Нужно проверить все контакты, которые имеет привод, а также двигатель. Возможно, зависли щетки или якорь сгорел.

Почему медленно работают дворники на Лада Приора и как их ускорить

Многие владельцы Приоры замечают, что со временем дворники стали работать медленно. Скорость снизилась в несколько раз и не поднимается даже при очистке мокрого ветрового стекла. Рассмотрим основные причины медленных дворников, а также способы решения этой проблемы.

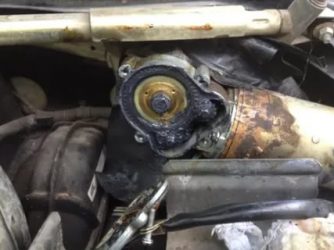

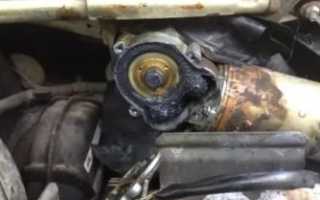

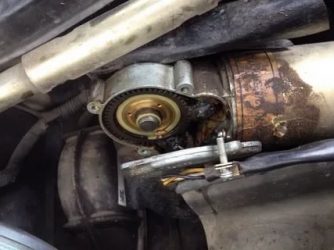

причина медленных дворников Приоры — это отсутствие смазки:

• в электродвигателе стеклоочистителя;
• на шарнирах трапеции стеклоочистителя.

Старайтесь использовать смазку, которая не густеет при низкой температуре. Трапеция с моторчиком снимается, как на ВАЗ 2110 .

Если смазка моторчика и трапеции не помогла, то рекомендуем воспользоваться доработкой. Схема стеклоочистителя Приоры состоит из большого количества соединений и контактов, каждое из которых создает дополнительное сопротивление. В результате на мощность моторчика падает, и дворники Приоры работают медленно. Устранить эту проблему можно при помощи доработки, которая позволит минимизировать потери тока.

Медленно работают дворники на лада приора: в чем причины и как исправить?

Некачественная работа любого узла и элемента вашего автомобиля — это не просто дискомфорт в поездке, но и определенный раздражающий фактор. Вам каждый раз приходится сталкиваться с тем, что какой-либо предмет технологий не работает достойным образом и не предлагает достаточно высокого качества функционирования. Особенно сложно пережить такое для идеалистов, у которых все должно работать на высшем уровне и без проблем. Одним из самых досадных вариантов неполадок является выход из строя дворников.

Если стеклоочистители перестали работать, машут произвольно или останавливаются вместе с выключением ручки управления прямо на середине стекла, стоит подумать о возможных неполадках. Здесь следует выделить несколько основных узлов, которые могут ломаться. Трапеция, предохранитель дворников, реле прерывистого режима стеклоочистителя, ручка включения и прочие элементы.

Можно отыскать причину и самостоятельно, а также обратиться за помощь в специализированные форумы, где обсуждают подобные проблемы.

Нередко на форумах вы найдете такие же симптомы неполадки и сможете легко отремонтировать ваш автомобиль. Если дворники перестали работать, придется что-то предпринимать достаточно быстро. В ином случае придется испытывать значительные трудности при поездке в дождливую или просто мокрую погоду. Зимой же отсутствие возможности очистить стекло от налипающей грязи и постоянно липнущего снега просто не даст вам нормально ехать за рулем. Придется через каждый две минуты останавливаться и очищать лобовое стекло.

Давайте рассмотрим самые распространенные проблемы с дворниками в современных автомобилях.

в чем причины и как исправить?

Нередко те, кто имеют данную машину, замечают, что дворники на приоре работают слишком медленно, вследствие чего ухудшается видимость. Особенно данная проблема характерна в зимнюю пору, когда стекла сильно запотевают и покрываются снегом. Из-за этого видимость очень падает, что может привести к страшным последствиям. Дабы этого не было, нужно вовремя ремонтировать дворники. Однако для начала желательно разобраться в причине неисправности.

Почему стеклоочистители плохо работают: причины и пути решения

Если вы заметили, что омыватели на автомобиле стали плохо работать, вам необходимо сразу выяснить причину данной неполадки. Зачастую это:

Все можно решить, если правильно подойти к процедуре. В первом случае необходимо выбирать в качестве смазывающего вещества раствор, который не густеет при высоких температурах. Если смазка не помогла, придется воспользоваться доработкой. Стеклоочистители Лады Приоры состоят из множества соединений и контактов, которые создают дополнительное сопротивление, в результате чего мощность мотора падает. Минимизировать потерю тока можно, используя следующие инструменты:

• 5-контактный разъем;
• три 5-контактных реле с гнездом;
• провода по 25 мм­­­­;
• круглые клеммы.

Приора дворники медленно работают | Авто Брянск

Работоспособность дворников зависит от многих факторов. Как проверить работоспособность стеклоочистителей? Аспектом исправной работы является соотношение временных рамок к количеству ходов щеток стеклоочистителей.

Если же принцип работы устройства не нарушен, то количество поступательных двойных ходов должно быть не менее 35, что, в свою очередь, прописано в правилах неисправностей дорожного движения. В том случае, если дворники медленно работают на Приоре, необходимо провести диагностику и устранить соответствующую неисправность.

Не правильное использование стеклоочистителей в зимнюю пору – одна из причин медленной работы

Распространенным явлением того, что дворники на Приоре работают медленно, может стать неисправность моторчика, а в частности щеток, расположенных в нем.

Причин возникновения такой неисправности довольно много, но именно неправильное использование стеклоочистителей в зимнюю пору может подпалить щетки. Такое происходит в результате сильного сопротивления, а именно когда стеклоочистители примерзли к лобовому стеклу.

Ситуация с интенсивностью работы дворников улучшается по мере прогрева двигателя автомобиля. Если причина поломки связанна именно с этим, то не зависимо от активного положения работы стеклоочистители (1-е или же 2-е) будут медленно ползти вверх. В обратном же направлении (назад) – немного быстрее. Проблема такого рода решается исключительно заменой устройства.

Причины, по которым дворники на Приоре работают медленно

Среди остальных проблем, когда дворники работают медленно Приора, можно выделить:

• увеличение сопротивления движению щёток в шарнирах

Сопротивление влияет не только на скорость работы дворников, но и быстроту сноса составляющих устройства. Причиной увеличения сопротивления является отложение грязи на резиновых и пластмассовых уплотнителях, втулках.

Стоит также отметить постепенное появление ржавчины на осях шарниров. В некоторых случаях отложения ржавчины и вовсе приводят устройство в «ступор». Решением данной проблемы является демонтаж механизма привода с последующей чисткой осей шарниров. Если же втулки изношены и не гарантируют герметичности, то их также необходимо заменить.

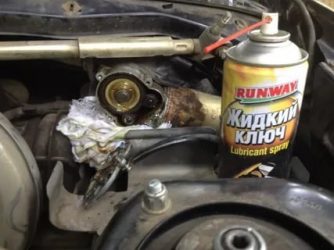

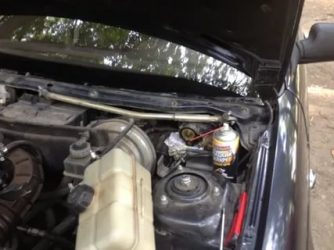

Более демократичное и практичное решение – использование УНИСМы. После того как УНИСМу распылили на шарниры, необходимо выдержать промежуток времени в 20 минут, после чего завести автомобиль и включить стеклоочистители. Такой подход не является конечным решением, а лишь способом удостовериться в работоспособности механизма.

Если дворники Лады заработали быстрее, то механизм цел, но все же нуждается в демонтаже для нанесения на шарниры консистентной смазки. Если же спустя некоторое время Приора дворники медленно работают, необходимо обратить на СТО для решения данной проблемы.

Ваз 2170 | диагностика неисправностей стеклоочистителя

Диагностика неисправностей стеклоочистителя

Электродвигатель стеклоочистителя не работает

ґПовреждены провода, окислены или неплотно надеты их наконечники, перегорел предохранитель 2 (1, если не работает очиститель стекла двери задка)

Обожмите клеммы, замените неисправные провода, предохранитель. Устраните причину его перегорания

ґЩетки примерзли к стеклу

Повернув ключ зажигания в положение выключено, осторожно отделите щетки от стекла, убедитесь в целостности резинового скребка, восстановите подвижность соединений щетки

ґМежду движущимися деталями кривошипа попал посторонний предмет

Проверьте правильность установки рычагов, выправьте деформированные рычаги или замените стеклоочиститель

ґНеисправен подрулевой переключатель стеклоочистителя

Замените неисправный переключатель

ґЗависли щетки электродвигателя, сильно загрязнен или подгорел коллектор

Устраните зависание щеток, зачистите коллектор стеклянной шкуркой, протрите тканью, смоченной в бензине. При сильном износе замените моторедуктор

ґОбрыв или короткое замыкание в обмотке якоря электродвигателя

Электродвигатель стеклоочистителя не работает в прерывистом режиме

ґНеисправно реле стеклоочистителя

ґНеисправен подрулевой переключатель

Замените неисправный переключатель

Электродвигатель стеклоочистителя не останавливается в прерывистом режиме

ґНеисправно реле стеклоочистителя

ґКонтактная пластина концевого выключателя моторедуктора не отгибается при прохождении кулачка

Разберите моторедуктор и подогните контактную пластину или замените моторедуктор

ґОкислены контакты концевого выключателя

Зачистите контакты или замените моторедуктор стеклоочистителя

Щетки останавливаются в произвольном положении

ґКонтакты концевого выключателя плохо прижимаются или окислены

Зачистите контакты, при необходимости подогните пластину выключателя или замените моторедуктор

ґОслабла гайка крепления кривошипа на валу моторедуктора

Правильно установив кривошип, затяните гайку (желательно предварительно нанести на резьбу краску или анаэробный герметик)

Электродвигатель стеклоочистителя работает, но щетки не движутся

ґОслабла гайка крепления кривошипа на валу моторедуктора

Правильно установив кривошип, затяните гайку (желательно предварительно нанести на резьбу краску или анаэробный герметик)

ґВыкрошены зубья шестерни моторедуктора

Ремонт моторедуктора стеклоочистителя Лада Гранта

Для разборки моторедуктора отверните винты крепления крышки 6 редуктора и снимите ее вместе с панелью 4 концевого выключателя.

Затем отверните винты крепления корпуса 11 редуктора к корпусу 8 электродвигателя и разъедините их.

Выньте якорь 9 электродвигателя.

Чтобы снять шестерню 3 редуктора, отверните гайку крепления кривошипа, снимите стопорное кольцо с оси и выньте из корпуса ось с шестерней и шайбами.

После разборки продуйте внутренние полости электродвигателя сжатым воздухом для удаления отложений угольной пыли и проверьте состояние щеток и коллектора.

Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины должны быть целыми и иметь достаточную упругость.

Коллектор зачистите мелкозернистой шлифовальной шкуркой, а затем протрите чистой тряпкой, слегка смазанной техническим вазелином.

Если коллектор сильно обгорел или изношен, то моторедуктор лучше замените новым. Проверьте, нет ли следов заедания на шейках вала якоря.

При необходимости зачистите их мелкозернистой шлифовальной шкуркой.

При сборке отводите щетки от коллектора, чтобы не поломать их и не повредить их кромок, а якорь в корпус вставляйте с особой осторожностью, избегая ударов якоря о полюса, чтобы не разбить их.

После сборки, для центровки подшипников, постучите деревянным молотком по корпусу моторедуктора, а затем проверьте его на стенде.

При установке кривошипа располагайте его так, чтобы в конечном положении он был параллелен короткой тяге очистителя и направлен в сторону электродвигателя.

Данные для проверки моторедуктора

Частота вращения вала моторедуктора при напряжении питания 14 В, моменте нагрузки 1,47 Нм (0,15 кгс·м) и температуре окружающей среды 25±10 °С, мин -1 :

— первая (малая) 30–40

— вторая (большая) 55–70

Потребляемая сила тока при указанном выше моменте нагрузки, А, не более:

— на первой скорости 3,5

— на второй скорости 5

Если пружины щеток повреждены или потеряли упругость, замените их.

Проверьте легкость перемещения щеток в щеткодержателе.

Они должны перемещаться свободно, без заеданий.

Замените изношенные или имеющие сколы щетки.

При замене припаяйте выводы новых щеток к щеткодержателю.

Зачистите коллектор мелкой шкуркой, если он загрязнен или на нем имеются риски, царапины и т.п.

При сильно изношенном или обгоревшем коллекторе замените якорь или редуктор с электродвигателем в сборе.

При обнаружении следов заедания на шейках якоря зачистите шейки мелкой шкуркой.

Замените шестерню редуктора с сильно изношенными или поломанными зубьями.

Подгоревшие или окисленные контакты механизма самоостанова зачистите мелкой шкуркой

Владельцы “Приоры” отмечают два недостатка системы очистки лобового стекла: медленная работа дворников и 4 рабочих хода дворников при включении омывателя, когда достаточно было бы двух. В статье рассмотрены причины этих недостатков и приведены пути их решения путем доработки стеклоочистителя “Приоры”.

Не работают дворники на калине причины

Заявленный и измеренный расход топлива на

Как обнаружить и устранить неполадки в системе стеклоочистителей автомобиля Лада Калина

Устройство системы стеклоочистителя представляет собой довольно простую схему. При желании, любой автовладелец в состоянии разобраться в причине неисправности и устранить ее самостоятельно.

В случае прекращения работы дворников, первым делом надо проверить целостность предохранителя. Это наиболее распространенная причина неисправности, которую легко устранить, не прибегая к сложным технологическим процессам.

Перегорел предохранитель:

• снимаем крышку, находящуюся слева от водителя, под рулевой колонкой, под ней расположен монтажный блок;
• на крышке монтажного блока нарисована схема расположения реле и предохранителей автомобиля, находим нужный предохранитель и меняем его в случае необходимости;

Неисправность реле:

Если не работают дворники на Ладе Калина в прерывистом режиме, необходимо поменять реле, находящееся в монтажном блоке, рядом с предохранителями.

Неисправность электродвигателя стеклоочистителя:

• проверяем клемму массы электродвигателя, прикрученную к кузову автомобиля рядом со стойкой;
• зачищаем ее и место крепления;
• устанавливаем на место;

ВАЗ 1117 Если это не возымело результата, отсоединяем разъем электропривода стеклоочистителя, находящийся под рамкой ветрового стекла.

При помощи тестера или любой другой прозвонки, проверяем, приходит ли питание на разъем. Если питание приходит, то необходимо поменять электромотор дворников.

Причины, почему не работают дворники лада приора — РемонтоМоре

Помните, как неприятно, когда в грязную погоду заканчивается жидкость для омывания ветрового стекла? Хуже может быть только полный отказ работы дворников. Разбираемся, почему на ВАЗ 2110 может не работать стеклоочиститель.

Инструкция подойдет не только для владельцев автомобилей ВАЗ 2110, 2111,2112. Аналогичные причины неисправностей встречаются и на других машинах отечественного или зарубежного производства.

Разница лишь в некоторых деталях, например, в названии предохранителя или схеме.

1 — электродвигатель очистителя лобового стекла; 2 — электродвигатель омывателя; 3 — подрулевый переключатель; 4 — блок предохранителей; 5 — замок зажигания; К2 — реле; А — порядок номерации штекеров в колодке электродвигателя очистителя; B — к источникам питания.

Итак, заметили, что перестали работать дворники, порядок действий примерно следующий:1. Проверить предохранитель F9 20А в монтажном блоке.2. Заодно проверяем реле включения стеклоочистителей и стекпоомывателей (установить для проверки заведомо исправное, проверьте, чтобы реле не было установлено другой стороной).

Неисправное реле бывает в случае, когда не работает прерывистый режим дворников.3. Плохой контакт электрической цепи. Вариантов может быть много, например, поплавилась проводка, плохой контакт «масса», плохой контакт в колодке с проводами в моторном отсеке из-за воздействия влаги, неисправный монтажный блок и т.д. Проверяем наличие напряжения на колодки электромотора.4.

Неисправен подрулевый переключатель.5. Открутились или ослабли гайки на трапеции. Например, гайка, крепящая кривошип к оси редуктора. Проверить трапецию стеклоочистителя, гайки подтянуть.6. Трапеция стеклоочистителей заклинило. Устранить неисправность, смазать или заменить.

7. Неисправен электромотор или перегорел его предохранитель (отдельный).

Проверяем подачей напряжения. В случае необходимости ремонтируем или меняем на новый.

Если не работает омыватель лобового стекла, то проверьте:наличие воды в бачке;состояние трубок стеклоомывателя;реле и предохранитель F9 20А;электродвигатель омывателя.

Напомним, если Вас не устраивает работа стеклоочистителя, то путем доработки системы омывания в целом, либо по отдельности, например, увеличить зону чистки дворников или доработать реле.

Нравится 35 Подписаться

А если в последнем режиме только работают и междленно? Тож трапеция? А, когда реле в блок предохранителей ставлю, то дворники гнать начинают.

Эпикуриец 25 Sep 2008

дело не в трапеции, а в термо-предохранителе который находится в самом моторчике, обычно он обгарает и начинаются такие траблы как: маленькие обороты на всех режимах, залипание или остановка дворников! лечится это двумя способами: 1 — замена моторчика (дорогой способ)2 — разобрать моторчик и удалить от туда предохранитель, смотав входящи и выходящий провода от предохранителя вместе!(Предохранитель это такая маленькая чёрная коробочка похожая на микросхемку)

удачи!

Цитата(Kadastro @ 1.9.2008, 21:11)

А если в последнем режиме только работают и междленно? Тож трапеция? А, когда реле в блок предохранителей ставлю, то дворники гнать начинают.

в вашем случае нужно почистить контакты у моторчика, они обычно окисляются!

Ma_5yka 26 Sep 2008

предохранитель там не зря стоит, но если его удалить они будут работать нормально(если трапеция в норме) но до первого перенапряга. Например зимой не смахивая с лобовухи сугроб решишь смахнуть его дворниками, и моторчику настанет пипец. Так как предохранителя нет.

MARZOCCHI 26 Sep 2008

О как. А то у меня месяца 2 назад трапеция закисла намертво, заменил, а дворники все равно медленно работают. Думал трапецию менять снова. Что ж, поменяю моторчик )
Спасибо

Эпикуриец 26 Sep 2008

не матрочик не сгорит. сгорит предохранитель котрый стоит в монтажном блоке где все предохранители!!!!! а его легче всего поменять!

Устройство

Общее устройство системы стеклоочистителя:

1. Как всем известно, привод дворников в состояние «взмахов» различной быстроты осуществляет электромотор, в котором есть встроенный редуктор, а работает движок от постоянного тока. В якоре моторчика «встроены» три щетки, с помощью которых дворники ВАЗ 2110 работают в трех режимах. Частот скорости всего две: одна – для быстрого движения (например, во время ливня), вторая – медленно или в прерывистом режиме;
2. Электрическая составляющая – это переключатель (под рулем); реле, включающее прерывистый режим; дополнительное реле; выключатель. Всю электросистему объединяют провода (в колодках) через термический биметаллический предохранитель. Причем как одно, так и другое реле, а также предохранитель F5 расположены в монтажной части, а биметаллический предохранитель с концевым выключателем – в редукторе электромоторчика;
3. Непосредственно стеклоочистители. Важен их размер, а также материал, форма, устройство. Проверьте, скрипят ли уже установленные, исправен ли механизм, поводок, возможно, им нужна доработка;
4. Механика. Это прежде всего – привод, который может сломаться.

Схема стеклоочистителя ВАЗ 2110

Не работают дворники на Лада Приора: причины и как исправить?

Перед тем, как проходить техосмотр я обнаружил, что очиститель заднего стекла не работает. Шума нет и движения дворника тоже, а работать моторчик должен.

Понятное дело, что раз не работает стеклоомыватель заднего стекла, то в этом могут быть виноваты три причины:

• Предохранитель
• Рычаг переключения
• Моторчик дворника

Так как новый моторчик стоит не дешево, то я решил сам повозиться с его ремонтом.

Сперва проверил предохранитель. Он оказался без повреждений и нагара. Затем решил проверить подрулевой переключатель. Так как все другие его функции работали, кроме включения самого заднего дворника, то я решил, что он исправен. Настало время самого моторчика.

Снятие и разборка моторчика стеклоочистителя

Всё самое главное от заднего стеклоочистителя находится под обшивкой. Чтобы её снять, пришлось повозиться, так как она крепилась на специальные держатели, которые не так-то просто снять без специнструмента. Благо под рукой был гвоздодер и он отлично подошел для снятия этих фиксаторов.

После того как открутил крепление заднего дворника, открутил крепление и самого моторчика. Отсоединил его от колодки и понес домой на осмотр.

С виду никаких повреждений нет. Затем открутил крепление корпуса моторчика и вытащил конструкцию из него. Сам механизм находится весь в смазке, её было предостаточно.

Посмотрел на шестеренки, они оказались целы. Далее осмотрел провода крепления к микросхеме. Они имели налет. Подумал наверно в этом причина и решил их немного пошевелить (по-хорошему, лучше бы перепаять), слетела «труха».

• Всё, смотреть больше нечего, собрал механизм обратно и пошел подсоединять моторчик к колодке проводов, чтобы посмотреть – работает или нет.

Включаю зажигание и очиститель заднего стекла. Всё, задний дворник заработал. Ура! Прикрутил всё на место и отправился на техосмотр.

Источник:

Доработка стеклоочистителей на Приоре

Владельцы “Приоры” отмечают два недостатка системы очистки лобового стекла: медленная работа дворников и 4 рабочих хода дворников при включении омывателя, когда достаточно было бы двух. В статье рассмотрены причины этих недостатков и приведены пути их решения путем доработки стеклоочистителя “Приоры”.

Как ускорить работу дворников “Приоры”

Проблема медленной работы дворников проявляется с течением времени. Скорость может снизиться в несколько раз, стеклоочистители начинают двигаться медленно даже по мокрому стеклу, залитому дождем. Причин неисправности три:

• неисправность двигателя;
• плохая работа шарниров дворников;
• проблемы с электропитанием двигателя.

Неисправность двигателя может заключаться в износе щеток или подшипников. Но двигатель дворников достаточно надежен, поэтому чаще причина в шарнирах или электропитании.

Наладить работу шарниров можно при помощи качественной смазки. Для этого надо снять трапецию с моторчиком, промыт шарнирные соединения и нанести смазку, которая не густеет при низких температурах.

Проблемы электропитания решает доработка схемы стеклоочистителей “Приоры”. В схеме включения дворников имеется множество электросоединений и контактов, которые со временем окисляются. В результате происходит падение напряжения, подаваемого на электродвигатель дворников, и он не развивает требуемую мощность.

Доработка дворников “Приоры” путем установки пятиконтактного электромагнитного реле, которое минимизирует потери тока в цепи питания.

Для этого понадобятся:

• 5-контактное реле — 3 шт.;
• 5-контактный разъем моторчика реле;
• круглые клеммы — 5 шт.;
• провод сечением 2,5 мм.

Схема подключения предполагает установку трех реле в разрыв проводов перед моторчиком стеклоочистителя и не вносит изменений штатную проводку авто (рисунок 1). В результате напряжение, подаваемое к двигателю через контакты и выключатели дворников, управляет лишь включением реле, которые без потерь подают на двигатель напряжение бортовой сети.

Особое внимание нужно уделить изоляции проводов контактов. Блок реле нужно установить в подходящий пластиковый футляр и заделать отверстия, чтобы предотвратить попадание влаги, которая может вызвать окисление контактов и поломку реле.

Таким образом решается проблема медленной работы моторчика дворников.

При пользовании омывателем ветрового стекла “Приоры” дворники делают четыре прохода вместо двух, как на большинстве авто.

Первые два циклов дворники соскребают грязь и воду со стекла, а последние пару циклов дворники движутся по сухому стеклу. В результате происходит ускоренный износ резинок, а на стекле появляются царапины.

Исправить этот “баг” может доработка стеклоочистителя “Приоры”. Она состоит в доработке реле стеклоочистителя, после которой количество взмахов уменьшится.

Работа требует минимальных навыков обращения с паяльником, чтобы суметь произвести замену одного резистора в реле.

Для модернизации реле дворников понадобятся:

• резистор 40-70 кОм;
• отвертка или нож;
• паяльник;
• припой;
• канифоль.

Количество движений дворников при включении омывателя зависит от одного из резисторов в схеме реле. Его сопротивление равно 141 кОм, а для двух циклов необходим резистор примерно 51 кОм.

Чтобы модернизировать реле, необходимо выполнить такие действия:

• снять реле дворников с панели предохранителей;

• ножом или отверткой вскрыть и разобрать реле;
• нагреть паяльник;
• выпаять резистор 140 км;

• припаять на на освободившееся место резистор 40-70 кОм ( при большем сопротивлении дворники могут делать 3-4 хода вместо 2);

Примечание: если нет резистора подходящего номинала, можно заменить его последовательным или параллельным соединением резисторов подходящего номинала. Например, припаять последовательно два соединенных резистора по 20 кОм (получится 40 кОм) или два параллельно соединенных резистора по 100 кОм (получится 50 кОм).

• собрать корпус реле;
• установить реле на панель предохранителей;
• проверить работоспособность реле, кратковременно включив омыватель стекла.

Доработка стеклоочистителя “Приоры” завершена. Дворники станут выполнять два хода.

Также можно установить дополнительный регулятор паузы между движениями дворников на основе переменного резистора. Для этого понадобятся:

• провода;
• разъемы “папа” и “мама”;
• переменный резистор.

Чтобы установить регулятор, необходимо выполнить такие действия:

• припаять к резистору два провода;
• установить на концы проводов разъемы “папа” и “мама”;
• разобрать кожух рулевой колонки;
• найти желтый провод с зеленой полосой;
• вытащить разъем провода из колодки;
• один провод, идущий от переменного резистора, подключить к колодке, другой — к наконечнику отключенного от нее желто-зеленого провода;
• закрепить переменный резистор в доступном месте (например, на рулевой колонке);
• собрать кожух колонки.

Такая доработка дворников “Приоры” неосуществима на автомобилях “люкс”-класса, оснащенных датчиками дождя.

Источник:

Что делать если дворники на Приоре работают медленно

Работоспособность дворников зависит от многих факторов. Как проверить работоспособность стеклоочистителей? Аспектом исправной работы является соотношение временных рамок к количеству ходов щеток стеклоочистителей.

Если же принцип работы устройства не нарушен, то количество поступательных двойных ходов должно быть не менее 35, что, в свою очередь, прописано в правилах неисправностей дорожного движения. В том случае, если дворники медленно работают на Приоре, необходимо провести диагностику и устранить соответствующую неисправность.

• Не правильное использование стеклоочистителей в зимнюю пору – одна из причин медленной работы
• Распространенным явлением того, что дворники на Приоре работают медленно, может стать неисправность моторчика, а в частности щеток, расположенных в нем.

Причин возникновения такой неисправности довольно много, но именно неправильное использование стеклоочистителей в зимнюю пору может подпалить щетки. Такое происходит в результате сильного сопротивления, а именно когда стеклоочистители примерзли к лобовому стеклу.

Ситуация с интенсивностью работы дворников улучшается по мере прогрева двигателя автомобиля. Если причина поломки связанна именно с этим, то не зависимо от активного положения работы стеклоочистители (1-е или же 2-е) будут медленно ползти вверх. В обратном же направлении (назад) – немного быстрее. Проблема такого рода решается исключительно заменой устройства.

Что делать если дворники остановились на середине стекла

Автомобильные дворники — неотъемлемый атрибут любого автомобиля, о котором, как правило, вспоминают только в случае выпадения каких-либо осадков (дождь, снег). В условиях неблагоприятной видимости дворники очищают лобовое стекло автомобиля, обеспечивая водителю необходимый обзор.

Совет!  и инструкция, как заменить дворники на машине.

В общем случае конструкцией автомобильных стеклоочистителей обеспечивается работа дворников в трех режимах:

• медленный;
• прерывистый;
• быстрый.

Трехскоростная система работы стеклоочистителей представляет собой одно из самых слабых мест любого автомобиля. Особенно это касается отечественных машин, в которых достаточно часто дворники при работе не возвращаются в исходное положение, а останавливаются посередине стекла.

Остановка дворников посередине лобового стекла способна вывести из себя любого, даже самого спокойного водителя, так как при этом ограничивается обзор. Кроме того, дворники, останавливаясь на середине стекла во время работы, постоянно напоминая о наличии неисправности.

Причин, которые приводят к остановке дворников посередине стекла достаточно много, причем большинство из них можно устранить самостоятельно.

Устройство привода стеклоочистителей

Дворники приводятся в действие небольшим электромотором постоянного тока, который оснащен встроенным редуктором.

В якоре мотора установлены три щетки, при помощи которых и обеспечиваются три режима работы всей системы. Кроме того, электрическая схема управления работой стеклоочистителей включает в себя:

• подрулевой переключатель режимов работы;
• реле К2 типа 524.3747, которое включает прерывистый режим работы;
• дополнительное реле;
• концевой выключатель;
• биметаллический предохранитель;

Биметаллический предохранитель и концевой выключатель расположены в редукторе электромотора, а все остальные элементы схемы размещены в монтажном блоке, установленном в подкапотном пространстве автомобиля. Все элементы схемы электрической принципиальной соединяются между собой с помощью проводов и монтажных колодок.

Причины, вызывающие остановку дворников

Среди причин, которые вызывают остановку дворников на середине лобового стекла транспортного средства, наиболее часто встречаются:

1. Неисправности контактной группы мотор-редуктор.
2. Нарушения в работе концевого выключателя.
3. Износ или выкрашивание зубьев шлицов привода дворников.
4. Неправильная сборка элементов стеклоочистителей после ремонта.
5. Неисправности электромотора или его выключателя.

Способы устранения неисправностей

Если дворники начали останавливаться посередине лобового стекла автомобиля необходимо выполнить следующие действия:

• проверить, правильно ли одеты дворники на шлицы привода и состояние трапеции. Особое внимание необходимо обратить на кривошип привода. При обнаружении ошибок сборки их необходимо устранить;
• внимательно осмотреть шлицы привода. Они могут выкрошиться, сломаться или износиться, в результате чего шлицы проскакивают и стеклоочистители не возвращаются в исходное положение. Иногда рычаг дворника может и соскочить со своего места.

Устраняется дефект заменой изношенных деталей.

Совет! Если дворники начали останавливаться посередине стекла во время движения, а СТО поблизости не наблюдается, то устранить дефект можно, если есть в багажнике дрель и сверла. Просверлив несколько отверстий можно временно закрепить рычаг стеклоочистителя с помощью подручных материалов. Чтобы уменьшить трение, места доработки необходимо густо смазать каким-либо смазочным материалом.

Следующая операция — проверка целостности электропроводки. Для этого нужно не выключая зажигания проверить напряжение на разъеме привода. Величина напряжения должна составлять 12 В. В случае отсутствия напряжения на контактах разъема необходимо последовательно, начиная с предохранителя в монтажном блоке, проверить целостность электропроводки и исправность реле. Обнаруженные неисправности нужно устранить.

Кроме того, пользуясь случаем, рекомендуется зачистить и подогнуть контакты монтажных разъемов привода стеклоочистителей. Иногда это также позволяет устранить дефект.

Также стеклоочистители могут не возвращаться в исходное положение по причине дефекта самого электромотора или его выключателя. В этом случае необходимо заменить неисправный электромотор.Автолюбитель может столкнуться и с другими, более сложными неисправностями, которые приводят к остановке дворников как посередине лобового стекла, так и в любом другом положении. В этом случае правильнее будет обратиться к специалистам, которые быстро обнаружат и устранят неисправность.

Интересно! Некоторые автолюбители обратили внимание на то, что в зимнее время года дворники, остановившиеся посередине лобового стекла, попадают в зону его обдува горячим воздухом. Таким образом, затвердевшие на сильном морозе, эластичные элементы стеклоочистителей оттаивают одновременно с обледеневшим стеклом в процессе прогрева силового агрегата авто после длительной стоянки, что способствует увеличению срока эксплуатации.

Поэтому появилось оригинальное решение: при парковке автомобиля в сильный мороз принудительно останавливать щетки на середине лобового стекла. Для этого нужно всего лишь разорвать цепь привода стеклоочистителей и установить дополнительный переключатель на приборной панели автомобиля.

Припарковав машину, например, на ночь, при помощи переключателя останавливают дворники посередине лобового стекла. Утром, прогрев ее, с помощью того же переключателя возвращают стеклоочистители в транспортное (исходное) состояние.

Дворники (щётки, стеклоочистители) автомобиля приора — цены, аналоги

› Приороведение

Стеклоочистители, дворники, щетки – все это элементы одного устройства, на автомобиле Приора. Они помогает водителю очищать ветровое стекло от капель дождя и таящего снега. На Приору есть много производителей, щетки которых без проблем подходят к машине. Читайте статью до конца и узнайте полный перечень и цен производителей. Скажем следующее: средняя цена начинается от  300 руб.

Качество их работы оговорено в технических регламентах, но даже сам водитель не будет рад, если дворники плохо чистят стекло – ехать вслепую опасно. Автомашина Приора имеет три режима скорости дворников — что помогает очистке в любой дождь. Для очистки заднего стекла на трех кузовах машины установлен — дворник задний.

Размеры дворников на Приору одинаковы во всех кузовах: хэтчбэк, универсал, седан.

Дворники на автомобиле Лада Приора приходится периодически менять, как и в любой другой автомашине. Новые элементы очищающего устройства выбираются с особым трепетом – легче купить хорошую пару, чтобы она работала долго, за сумму выше среднего, чем постоянно покупать самую дешевую, нервничая из-за того, что щетки дворников ничего не очищают.

Если не работают дворники на Лада Приора, это повод разобраться в системе, попытаться исправить ситуацию. Причин может быть несколько: примерзания к стеклу, замкнула проводка очистителя, или банально моторчик дворников не справляется с сопротивлением — об этом подробнее расскажу дальше. Слава богу на автомобиле Приора это во первых: не частая проблема, во вторых цена моторчика начинается от 2500 рублей.

В случае не работающих щеток передвигаться на транспортном средстве, рекомендуется только в сухую погоду без осадков и слякоти. Если размер дворников автомобиля Приора не устраивает владельца, он может попробовать установить нештатные стеклоочистители, для улучшения видимости в дороге.

В сообществах водителей и из личного опыта могу сказать, что эта деталь иногда царапает стекло, но это все от того что редко меняется — меняйте их каждый сезон и царапок на стекле не будет.

Какие стоят на машине: штатные дворники на Приору – артикул, размер

Трапеция стеклоочистителя для лобового стекла Приоры получила каталожный номер 2172-5205015-02. Производитель – Bosch, адрес производства – город Владимир. Размер стандартных дворников автомобиля Приора равен 20 дюймам, что приравнивается к 508 мм, но на деле их длина дворников может отличаться, нередко напротив водителя ставят более длинную деталь, а напротив пассажира – более короткую.

Задний дворник на Приору устанавливается, только для трех типов кузовов: трехдверные хэтчбеки, пятидверные хэтчбеки и универсалы. Последний тип кузова универсален, то есть он полностью идентичен размерам щетки для других кузовов. Задний стеклоочиститель автомобиля Приора хэтчбек имеет длину всего 330 мм.

Устройство системы, предохранитель дворников, моторчик – артикулы

Трапеция стеклоочистителей Приоры покоится до того момента, как водитель не приведет в движение правый подрулевой переключатель. Принцип их работы также связан с электронным блоком управления – когда переключатель дворников двигается, ЭБУ автомобиля Приора получает сигнал, а затем передает специальную команду на моторчик стеклоочистителя.

Его каталожный номер (штатный) — 842.3730-10. Моторчик дворников приводит в движение рычаги или, как их по другому называют поводки дворников (правый – 21720520506600, левый – 21720520506500), на которые крепятся щетки, каталожный артикул – 21720520507000. Передача усилия осуществляется через специальный привод (каталожный номер 21700520501500).

Конечно, качество очистки зависит от размеров щеток дворников, что обеспечивает нужную скорость работы рычагов и бесперебойность. За это отвечает реле и предохранитель дворников. На Приору это (номер по каталогу – F11. Реле – К6). Переключатель активируется только тогда, когда вся система исправна.

Прежде чем снять дворники на Приоре, не помешает продиагностировать всю систему. Возможно, моторчики «устали» их нужно заменить, а проверка предохранителей, точно еще никому не помешала. На автомобиле Приора сделать это не долго, снимите щиток под левой ногой водителя где находится блок со всеми предохранителями и проверьте целостность.

Основные неисправности щеток на Лада Приора

Есть особый тип стеклоочистителей, щетка которых буквально дубеет на морозе. Впрочем, дубеет практически все – вопрос о том, как быстро они отогреваются. Никогда не рекомендуется счищать снег с лобового стекла холодной щеткой, нужно сначала прогреть их, включив обдув.

Следите за толщиной щетки, у нее тоже есть свой срок службы. Постепенно она стирается, потому что при прохождении каждого цикла противодействует серьезной силе трения. Когда резина щеточки стирается, на стекле появляются дугообразные следы – царапины. Еще хуже, если она деформировалась из-за перепада температур, или поставлялась в таком виде с завода. Она не очистит полностью ветровое стекло и будет бесполезной.

Более серьезная проблема проявляется так:

• Если стеклоочистители не работают, отогрейте их. Они могут так сильно примерзнуть, что не сдвинутся с места, а моторчики могут сгореть. Мотор работает, но рычаг не двигается, стопоря при этом движение маленьких частей. Если Приора уже отогрелась, нужно проверить предохранители, реле, а затем посмотреть трапеции стеклоочистительного устройства – мелкие детали могло заклинить.
• Медленно работают дворники на Приоре. Причина этого кроется не только в электрике. Во-первых, ступор, о котором говорилось ранее, может возникнуть по причине того, что части трапеции, которые приводят в движение рычаги, загрязнятся. Рычаги будут каждый раз преодолевать возникшее сопротивление, чтобы закончить цикл. Поможет очистка механизмов, которую стоит завершить нанесением консистентной смазки. Генератор может давать маленькое напряжение – вся электрика будет просто экономить, выдавая меньшую мощность.
• Третья причина – неисправность электромоторчика. Они быстро приходят в негодность из-за недостатка смазки или окисления коллектора. Коллектор можно отшлифовать наждачной бумагой, а количество смазки увеличить. Есть такие случаи, когда ничего не поможет спасти мотор стеклоочистителей, тогда его придется заменить.

Производители и цены аналогов

Среди аналогов выделяют каркасные, бескаркасные, гибридные щетки. Всего на рынке несколько вариантов. Выбирайте тот, который больше Вам подходит – без разницы, есть у нее каркас или нет. Главное – не доводить до того момента, как старое стеклоочистительное устройство начнет царапать ветровое или заднее стекло.

При замене чистящих щеток используют следующие размеры в миллиметрах (водительская — пассажирская стороны):

• 630 – 480;
• 530 – 510;
• 510 – 500.

Остальные компоновки автовладельцами признаются не такими эффективными. Среди известных аналогов щеток стеклоочистителей выделяются:

• Бош аэротвин — бескаркасные, производство Бельгии. Полное название — Bosch aerotwin retrofitar 532 s. Цена – 1200-1300 рублей. Длина водительского – 53 см, пассажирского – 50 см. Продаются комплектом.
• Bosch Twin – модель попроще. Имеют те же размеры, но несмотря на более низкую цену славятся надежностью. Стоимость – около 800 рублей.
• Bosch Eco – самый экономный вариант. Они бюджетные, продаются поштучно. Цена – 300 рублей за одну щетку. Длина – 50 см.
• Denso Hybrid – признаются чуть ли не самой лучшей моделью на рынке. Выдерживают холод и жару. Цена за штуку – 500 рублей. Длина 50 см.
• Alca – простые, по 500 рублей за штуку. Длина – 50 см, но со стороны пассажира оставляют не охваченной область шириной примерно 5 см.

Лайфхак: как снять дворники на автомашине Приора

Замена стандартных дворников на Приоре проводится максимально быстро, без инструментов:

• Поднимите рычаг стеклоочистителя.
• Отщелкните крышку, закрывающую крепление щетки к рычагу.
• Опустите щетку, снимите ее с крюка рычага.
• Новую деталь поставьте на крюк вместо предыдущей.

Чтобы произвести замену элементов стеклоочистительного устройства (вместе с поводками), сделайте следующее:

1. Отключите минус от АКБ;
2. Слева под капотом уберите часть шумоизоляции. Достаньте расширительный бачок.
3. Над колесной аркой открутите гайки крепления бачка (поможет головка «10»).
4. Открутите болты верхнего крепления трапеции стеклоочистителей, достаньте специальный кронштейн.
5. Отсоедините провода от моторчика, предварительно нажав на фиксатор.
6. Найдите отопитель, саморез верхнего крепления выкрутите крестообразной отверткой.
7. Маркером отметьте положение кривошипа. Снимайте трапецию, а затем моторчики.
8. Чтобы провести демонтаж на правой стороне, придется достать часть агрегатов справа – так работу проводить удобнее.
9. Установку трапеции стеклоочистителя выполните в обратном порядке.

Чтобы найти, где находится реле дворников Лады Приоры и где расположен блок предохранителей, придется немного разобрать машину с другой стороны.

Над коленом водителя (чуть ниже блока включения/выключения фар) есть пластмассовая часть обивки, которая снимается путем откручивания трех болтов. Под ней скрыты реле (кубические и прямоугольные), чуть ниже – блок предохранителей (плашки с пластмассовой крышкой). Хороший предохранитель – тот, у которого металлический виток просматривается через смотровое отверстие в крышечке. Если металлического витка нет – значит аппарат неисправен.

Мы в контакте: Задай вопрос — получи ответ! Лайфхак: размер дворников автомобиля приора: установка, производители Ссылка на основную публикацию

Что делать, если медленно работают дворники на ВАЗ 2114

Каждый водитель мечтает, чтобы все в машине было идеально. К сожалению, иногда отдельные узлы выходят из строя или начинают работать с перебоями. Например, медленно работают дворники на ваз 2114, или начинают работать, а потом останавливаются. В чем заключаются основные причины этого и как можно устранить неисправности?

Проблемы с трапецией

Самая распространённая причина плохой работы стеклоочистителей – заржавевшая трапеция.

В качестве экстренного средства можно побрызгать WD на оси крепления дворников. Если вы в дороге и не можете заняться сервисом машины, это поможет на некоторое время решить проблему.

Нужно снять трапецию, очистить от пыли и ржавчины, смазать все движущиеся части литолом.

Иногда неисправность можно устранить, просто поменяв щеткодержатели дворников.

Подвижные части дворников

Износ и загрязнения мотора-редуктора

Чтобы устранить неисправность, мотор снимают, перебирают, очищая от грязи и затем шлифуя шкуркой лепестки, наносят смазку и собирают.

Неправильный монтаж

При замене тяг или других деталей дворников некоторые соединения могли быть подключены неправильно.

Схема подключения дворников

Проблемы с электрикой

Если вы купили новую трапецию, поменяли мотор, а стеклоочистители все равно работают плохо, нужно обследовать соответствующий им участок электрической цепи.

Чтобы определить, почему медленно работают дворники на ваз 2114, вольтметром измеряют падение напряжения по массе и по плюсовому проводу. Потом отдельно записывают потери на каждом контакте. В некоторых случаях потери на одном соединении могут достигать 0.8 В. Выявив основные причины, устраняют неисправности, начиная с самых больших источников утечек.

Быстрая диагностика по массе

Вывод массы находится на нижнем болте креплении привода стеклоочистителей, в отстойнике. Если вы подозреваете, что проблема заключается в плохой массе, включите стеклоочистители на максимальном режиме и запомните скорость их движения. Потом включите печку. Печка и дворники подключены к одному выходу массы, поэтому если проблема в ней, скорость движения дворников после включения печки существенно снизится.

Чтобы устранить проблему, найдите выход массы, зачистите контакты, при необходимости пропаяйте клеммы, покройте соединение защитной смазкой, хорошо затяните гайку крепления.

Если нужно быстро устранить потери напряжения, протяните дополнительный провод массы на каркас крепления мотора дворников.

Смазка подвижных элементов дворников

Механические загрязнения и повреждения

1. Примерзания. Часто проблемы с дворниками начинаются в межсезонный период, когда ночами бывают заморозки, а с утра воздух прогревается до плюсовой температуры. Вы включаете стеклоочистители, не замечая, что они примерзли к стеклу. Вроде ничего не происходит, но если повторять такое издевательство над мотором регулярно, шестерни выйдут из строя и мотор сломается.
2. Инородные предметы.

   Попавший камень или ветка способны вывести из строя движущуюся часть механизма, потому что создают сопротивление, на которое не рассчитан механизм мотора. Если они потом выпадут при движении, вы не сможете понять, почему на ваз 2114 дворники плохо работают и что произошло.

3. Повреждения проводов. Обмотка старых проводов становится хрупкой и может легко разрушиться.

   В таком случае неизбежны потери напряжения на этом участке и падение скорости работы дворников.

Другие причины

1. Штатное реле. При интенсивной эксплуатации штатное реле может не выдержать нагрузок и сломаться через полгода. Чтобы улучшить работу, стандартное реле меняют на реле с регулировкой задержки (регулируемой паузой).
2. Вода в монтажном блоке. Если в ЧЯ попала вода, его снимают и определяют характер повреждений.

   Чаще всего, если контакты повреждены, блок подлежит замене.

3. Холодная пайка реле. К сожалению, качество отечественных запчастей иногда оставляет желать лучшего. Если, сняв и разобрав реле, вы обнаружите некачественную холодную пайку, перепаяйте все контакты.

Дополнительную информацию по данной теме вы сможете почерпнуть из видео ниже:

До ремонта
После

Профилактическое обслуживание

Чтобы избежать большинства проблем со стеклоочистителями, нужно регулярно очищать их от пыли, один раз в квартал или чаще смазывать трапецию и моторчик и «прозванивать» контакты. Тогда вы забудете, что происходит, когда плохо работают дворники на ваз 2114, и сколько сил нужно приложить, чтобы найти причину неисправностей.

29 апреля 2018
