Как выявить утечку тока в автомобиле?

Как проверить утечку тока на автомобиле мультиметром

Как проверить утечку тока на автомобиле мультиметром? Такой вопрос возникает у собственников отечественных автотранспортных средств, у владельцев некоторых моделей иномарок. Ведь у них нередко за ночь или пару часов разряжается аккумуляторная батарея. И если источник питания в полном порядке, то причина – значительные потери электрической энергии.

Чем грозит утечка тока?

Утечка тока в автомобиле провоцирует стремительный разряд аккумуляторной батареи, возгорания электрической проводки, иные проблемы и сложности. Для того чтобы исключить подобный исход, необходимо найти утечку тока в авто, устранить их.

К разрядке приводит:

• Эксплуатация отработанного, деформированного аккумулятора.
• Нарушение изоляционного слоя электрической проводки.
• Наличие окислов, грязи на токопроводящих выводах.
• Неграмотное подведение приборов к электронике автомобиля.
• Минимальная подача заряда от генератора.

Для предотвращения подобной ситуации рекомендуется проверка аккумуляторной батареи, ее подзарядка, замена (срок устанавливается индивидуально).

Диагностика тока утечки с помощью мультиметра

Проверка утечки тока в автомобиле мультиметром выполняется все чаще. Для этих целей требуется:

• Переносной мультиметр.
• Провода с зажимами.
• Гаечный ключ рожкового типа.
• Резиновые перчатки для защиты.

Перед тем как делать замер, все электронные приборы, акустические системы и усилки отключаются. Отсоединяются от сети и неявные потребители электрической энергии. После этого выключается зажигание, изымается ключ. Открыв подкапотное пространство, при помощи гаечного ключа ослабляется отрицательный токопроводящий вывод. После этого можно приступать к изучению информации, как измерить параметры.

Двери автомобиля перед замерами закрывают, а окна открывают. Это необходимо для постоянного доступа. Ведь при отключении и включении источника питания нередко срабатывает центральный замок.

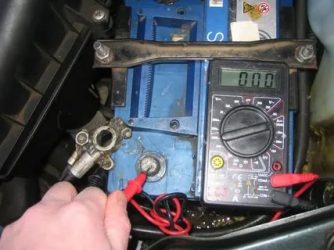

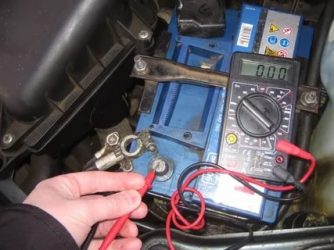

Как проверить утечку тока в автомобиле с помощью мультиметра? Выполняют такие действия:

1. На мультиметре устанавливается режим, который предназначен для измерения тока.
2. Прибор устанавливается на отметке в 10 А.
3. Создается разрыв созданной цепи. Для этого к отрицательной клемме подводится провод, который присоединен к амперметру, снимается.
4. Второй провод подводят к отрицательной клемме, которой укомплектована аккумуляторная батарея.
5. Затем устанавливается ток.

Одновременно подводить провода к положительному и отрицательному токопроводящему выводу нельзя. Ведь это провоцирует короткое замыкание, выход из строя предохранителя.

На мониторе устройства отображается сила тока при подключенных к энергетической сети потребителях. Незначительный ток утечки допускается.

Для оценки используется следующая норма: от 15 до 65–70А. Если в процессе измерений было установлено большее число, то проводят поиск утечки, устранение основных причин.

Поиск и устранение утечки тока

Проведя на автомобиле тестером все необходимые измерения, установив наличие утечки, выделяются проблемные участки.

Начинающие автомобилисты устанавливают в транспортное средство разнообразное оборудование, дополнительные агрегаты. Это приводит к существенной перегрузке электрической сети машины. Поэтому проверка начинается с оборудования, которое было установлено в автотранспорт водителем.

Как найти место утечки?

• Мультиметр подключается в режиме амперметра.
• Каждое внештатное устройство, штатное оборудование отключается поочередно. При этом все показания, которые отображаются на мониторе мультиметра, фиксируется.
• Если на мониторе отображаются стандартные параметры силы тока, проводят осмотр оборудования, которое было отключено. Ведь агрегат нормально не функционирует.

Перед определением оборудования, которое провоцирует утечку тока, проверяется состояние аккумуляторной батареи, токопроводящих выводов и других элементов. При необходимости проводят замену источника питания.

Особенности диагностики

Для того чтобы определить ток утечки, используют мультиметр, который укомплектован режимом амперметра. Для этих целей подойдет переносная модель, при помощи которого устанавливается не только сила тока.

Перед тем как проверить утечку тока в авто, необходима подготовка, которая включает:

• Отключение приборов, которые подводятся к электрической сети.
• Отключение неявных потребителей электрической энергии.
• Отключение зажигания.
• Установка крышки капота в определенном положении.
• Ослабление отрицательной клеммы при помощи специального ключа.

Проверка состояния

Проверка включает не только использование мультиметра. Для выявления проводят осмотр установленного в автотранспортное средство электрического оборудования. Требуется оценка качества электрической проводки. Нередко некачественная или поврежденная изоляция приводит к существенным потерям.

К штатным агрегатам прилагается проводка, которая укомплектована изоляционным слоем. Электрические провода, которые входят в состав нештатного оборудования, располагаются неудобно или неправильно. При контакте с блоком двигателя, кронштейном повреждается изоляционный слой, возникает короткое замыкание, возгорание и утечка.

Проверке подвергается проводка, подведенная к сигнализации, которая сосредоточена в дверных конструкциях, под сидениями. В результате, истирание изоляционного слоя происходит из-за постоянного замыкания, размыкания сформированной цепи.

Сигнализацию переводят в соответствующий режим. После этого отслеживаются показатели, которые отображаются на амперметре. Они постепенно уменьшаются. Если показатели остаются такими же, то требуется детальная проверка.

Проверка работы генератора

Иногда измерения не меняются из-за того, что плохо функционирует генератор. После поворота ключа зажигания генератор не передает импульс, аккумуляторная батарея не заряжается.

Проверка генератора проводится в такой последовательности:

• Зажигание отключается, ключ изымается.
• Потребители электрического тока отключаются.
• Провода с зажимами от мультиметра подводятся к аккумуляторной батарее. При этом отслеживается соответствие плюсу и минусу.
• Для установления напряжения используют режим вольтметра. Показатель должен составлять 12,9 В.
• Запуск мотора, подключение печки, включение фар.
• Проверка напряжения (повышение до 14В).

При определении более низкого напряжения проводят проверку работоспособности генератора. К этому мероприятию привлекают мастеров, пользуются услугами автомобильных мастерских. Допустимый показатель они устанавливают быстро. При помощи современных стендов устанавливается состояние генератора, наличие поломок.

Высокие токи утечки

Разряд источника питания ускоряется, если ток утечки достигает значительных показателей. Подзарядка аккумуляторной батареи – временная мера.

Если автотранспорт укомплектован кислотно-свинцовыми батареями, то частые разрядки провоцируют оседание соляных соединений на выводах и пластинах. Пригодная для работы площадка уменьшается. Характеристики и параметры аккумуляторной батареи ухудшаются.

Как только запускается процесс кристаллизации отложенных солей, устройство полностью выходит из строя. Провести его реанимацию невозможно. Поэтому потребуется подбор и приобретение нового источника питания.

Как сохранить работоспособность аккумулятора дольше?

О наличии аккумуляторной батареи водители не вспоминают до того момента, пока не возникают проблемы с запуском двигателя. Для того чтобы предотвратить подобный исход, требуется:

1. Проводить тестирование аккумуляторной батареи с установленной периодичностью. Сроки проверки прописывают в технической документации.
2. Очистка корпуса. С поверхности счищают грязь, подтеки электролитического состава.
3. Очистка токопроводящих выводов. Окисел и грязь, которая присутствует на клеммах, способствует ухудшению контакта. В результате, появляется остаточный ток.
4. Проверка состояния электрических проводов. Проводят осмотр зажимов, крепежей. В случае необходимости проводят дополнительную фиксацию.
5. Периодическая эксплуатация аккумуляторной батареи. Зимой автотранспортом пользуются не все водители. Поэтому и источник питания постепенно разряжается. Для того чтобы он не портился, его периодически подзаряжают.
6. Проверка электролита. С помощью специального инструмента устанавливается уровень электролитического состава, его состояние и состав.

Для поддержки автотранспорта в работоспособном состоянии регулярно выполняется проверка и оценка состояния. С особой тщательностью проверяют источники питания. Ведь их плохое функционирование провоцирует короткие замыкания, воспламенения, другие проблемы. Важно проверять и наличие тока утечки.

Интересные видео про утечку тока в автомобиле

Как проверить авто мультиметром, проверка мультиметром утечки тока, высоковольтных проводов, аккумулятора, генератора, датчиков

В этот раз расскажем, как и зачем перед покупкой нужно проверить авто мультиметром. Методами можно пользоваться прямо при встрече с продавцом и осмотре автомобиля. Чтобы дело шло быстрее, потренируйтесь накануне на машине друга или знакомого.

Прежде всего, мультиметр нужен затем,  чтобы вовремя заметить утечку тока на машине. Из-за нее двигатель может работать неровно, выбросы станут более пахучими. Проводка может замкнуть, что выведет из строя магнитолу, электронный блок управления и другие приборы. Или железный конь просто не заведется.

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

• Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла — аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
• Убедитесь, что дополнительная подсветка, магнитола отключены.
• Снимите «минусовую» клемму с АКБ.
• Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора — прибор покажет значение тока утечки.

Нормальный показатель — 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму — вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали,  а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

• аккумулятор;
• датчики;
• высоковольтные провода;
• генератор.

Каждый элемент можно проверить с помощью мультиметра.

Как проверить аккумулятор автомобиля мультиметром

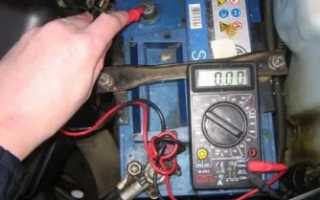

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

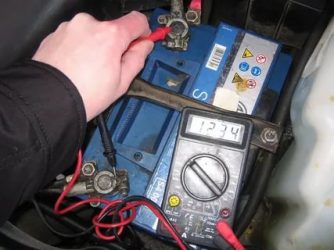

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы  5 видов датчиков:

• коленвала;
• скорости;
• детонации;
• ABS;
• кислородный датчик.

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Датчик коленвала

Важный элемент — без него машина вообще не запустится, или ехать на ней вы не сможете. Если визуально он кажется исправным,  возьмитесь за мультиметр. Подключите прибор к датчику и измерьте сопротивление. Норма, как правило, от 550 до 750 Ом. Но обязательно проверьте, актуальны ли эти цифры для автомобиля, который вы смотрите.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Датчик детонации

Определяет ударную волну при сгорании топлива. Показатели сопротивления у него на каждой машине индивидуальные – ищите информацию в разных источниках.

С напряжением чуть проще. Сначала снимите датчик. Щуп с плюсом подключите к сигнальному проводу, «минусовой» — к массе, ближе к крепежному болту. Дальше самое интересное – ударьте датчиком о стену, стул или стол. Только так мультиметр зафиксирует показатель напряжения. Норма на большинстве авто – от 30 до 40 милливольт.

Датчик скорости

Перед замерами обязательно осмотрите элемент. Возможно, он просто окислился или оплавился.

После подключайте мультиметр и измеряйте. Порядок действий тот же, что с датчиком детонации.

Единственное – ударять им обо что-либо не нужно. Можно просто повращать или потрясти. Если мультиметр вообще не покажет напряжения – датчик неисправен.

Как проверить высоковольтные провода на авто мультиметром

Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают — пора проверить высоковольтные провода. Точнее — измерить в них сопротивление. Запоминайте порядок действий:

• отсоедините провода от машины или отключите один провод с двух сторон;
• включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.

Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:

• качество изоляции проводов;
• длина;
• наличие микроповреждений;
• тип проводов.

Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.

Как проверить мультиметром генератор на машине

Проверка генератора происходит аналогично замерам показателей других элементов авто, из-за которых происходит утечка тока.

• Традиционно выключаете зажигание, вынимаете ключ, выключаете магнитолу и прочее.
• Подключаете мультиметр к аккумулятору.
• Замеряете напряжение. Полностью заряженная батарея выдаст от 12,5 до 12,9 вольт.
• После этого заводите двигатель, включаете подогрев стекол, сидений, «печку», ближний свет.

И снова измеряете напряжение. Норма — 13-14 вольт. Максимум — 14,8 вольт. В этих случаях генератор работает, как часы. Если мультиметр показывает цифры меньше, генератор не заряжает батарею.  Значит, готовьтесь выложить приличную сумму за замену или ремонт агрегата.

Вместо послесловия

При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины — спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.

С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» — промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.

После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне,  участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!

Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.

Принцип подключения потребителей к бортовой сети авто

Электрическая схема подключения фар

Протекание электрического тока по проводнику возможно лишь в том случае, когда тем или иным образом замкнута электрическая цепь. То есть, в случае «штатного» расходования электроэнергии цепь: клемма АКБ «плюс» – потребитель – клемма «минус» должна не иметь разрывов. Конечно, это максимально упрощенная схема цепи. В автомобиле большинство потребителей подключается по более сложной схеме, в связи с чем неподготовленному человеку трудно разобраться в ней.

Для того, чтобы не вести поиск неисправности вслепую, возьмём для наглядности схему, представленную на рисунке выше. Как видите, лампы и клемма 85 реле имеют общий «минус» – на авто он соединён зачастую с кузовом – «массой». Положительный же провод «разрывается» выключателем. При замыкании контактов выключателя ток проходит через катушку реле, подключенную к контактам 86 и 85.

Катушка, благодаря электромагнитному полю, замыкает контакты 87 и 30 и ток проходит через лампы.

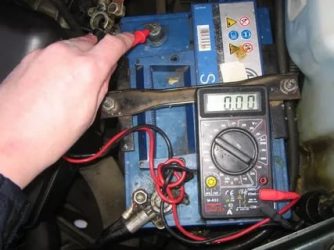

Перед проверкой утечки тока мультиметр ставят в режим амперметра

Практически все электроприборы автомобиля работают по схожей схеме – только, как правило, их цепи размыкаются ещё одним выключателем – замком зажигания, а в положительный провод «врезается» плавкий предохранитель. Реле и предохранители для удобства объединены в монтажный блок (или даже два).

Всё это говорится здесь для того, чтобы вы не растерялись при виде массы жгутов проводки и для того, чтобы, мысленно разделив множество объединённых цепей на небольшие схемы, вели поиск места утечки тока целенаправленно, ничего не пропуская.

Естественно, что некоторые приборы объединены в общие сети, но, тем, не менее несложно представить их множество как один потребитель – но несколько «расширенный» в пространстве.

Причинами же утечки тока в автомобиле могут стать нежелательные «подключения» различных цепей либо друг к другу, либо к «массе» автомобиля из-за повреждённой изоляции проводов или из-за грязи, образующей «мостики» для тока.

Статья в тему:  Когда лучше менять зимние шины на летние?

Проверка утечки тока в автомобиле мультиметром

Прежде всего, нужно констатировать сам факт утечки. Для того, чтобы выявить и замерить утечку тока в автомобиле мультиметром, нужно подключить прибор, установленный в режим амперметра, между положительной клеммой, отсоединённой от АКБ, и соответствующим выводом батареи. Наличие тока в данном случае будет свидетельствовать об утечке. Не подключайте амперметр непосредственно к выводам «+» и «-» АКБ – сгорит предохранитель прибора. Подключать так можно лишь вольтметр – или мультиметр в режиме вольтметра.

Если подозреваете, что ток утечки достаточно велик, установите предел измерений не меньше 10 А, затем, если прибор выдаст нулевые показания, уменьшите его. Допустимый максимальный ток утечки для легкового автомобиля составляет 75 – 80 мА (1мА = 0,001 А). На иномарках эта цифра ниже в два раза (примерно). Норма утечки тока для отечественного легкового автомобиля колеблется в пределах от 15 до 50 мА.

Для того, чтобы вы имели наглядное представление о величинах токов, протекающих в различных цепях авто, можете сопоставлять их значения, сравнивая их с потреблением электроэнергии каким-нибудь привычным прибором – например, лампочкой.

Самодельная «контролька» для проверки утечки тока на автомобиле

Сделать это несложно. Допустим, обычная лампа габаритов передних фар или повторителей указателей поворота имеет мощность 4 Вт. Следовательно, ток, протекающий через её спираль, будет равен приблизительно 0,33 А – то есть 330 мА. Это нетрудно вычислить по исходной формуле, известной из школьной физики: Р = UI, где P – мощность в ваттах, U – напряжение в вольтах, I – сила тока в амперах.

Кроме того, следует учитывать средние значения тока, которые необходимы для функционирования охранной сигнализации и устройств, для которых нежелательно отключение питания. Это устройства, имеющие оперативную память – контроллер (ЭБУ) впрыскового двигателя, магнитола и т.п. Суммарный ток, ими потребляемый, составляет 20 – 40 мА.

Как найти утечку тока в автомобиле

В первую очередь, следует проверить те приборы, которые устанавливались самостоятельно или в случайных автосервисах, не специализирующихся на установке электрического дополнительного оборудования – магнитолу, видеорегистратор, всяческие другие электронные «игрушки». Делать это лучше всего методом исключения – подсоединив мультиметр к АКБ вышеуказанным способом, отключайте устройства по одиночке.

Если при отключении какого-либо из них значение тока утечки снизилось – то вы нашли «виновника». Далее действуйте по обстоятельствам – либо просто оставьте прибор отключенным, либо, если уверены в своих силах, пытайтесь его починить.

К сожалению, сигнализацию таким способом проверить не удастся – она связана со многими другими элементами электрооборудования, «вычислить» неисправности которых можно лишь по косвенным признакам или проверяя точки подключения модуля сигнализации по отдельности.

Статья в тему:  Что такое вариатор в авто и принцип его работы

Концевой выключатель в дверке автомобиля

Косвенными признаками возможной утечки через сигнализацию могут быть грязь на концевых выключателях, их малый ход включения-выключения; также может быть замыкание в самом модуле из-за влаги, попавшей внутрь корпуса. Модуль в таком случае можно аккуратно вскрыть и обильно смочить спиртом – так, чтобы грязь и вода стекли с платы. Разумеется, эту процедуру необходимо производить при снятой клемме АКБ.

Если нет спирта, можно воспользоваться средством вроде WD 40, но учтите, что в дальнейшем на плате может образоваться слой грязи – из-за налипшей пыли. Если вы не обнаружили утечки через дополнительное оборудование, приступайте к проверке штатной бортовой сети автомобиля.

Проще всего проверку осуществлять, замеряя ток между контактами, предназначенными для предохранителя в монтажном блоке – можно изготовить самодельный адаптер из перегоревшего предохранителя, для подключения щупов мультиметра. Действуйте так же – методом исключения, проверяя различные цепи поодиночке.

Но не всё электрооборудование можно проверить на предмет утечки таким способом – некоторые цепи предохранителями не защищаются. Как правило, это цепи зажигания, стартера и генератора. Сделано это с целью обеспечения бесперебойной работы этих систем. Поэтому проверку утечки тока в автомобиле, скажем, через генератор, нужно производить «на месте» – в местах подключения к нему проводов.

Устранение утечки тока в автомобиле

Устранение неисправностей, в случае выявления «протекающей» цепи, нужно начать с внимательного осмотра проводки и самих приборов. Причиной может стать и повреждённая изоляция проводов, и скопление грязи в местах подключения приборов, и наличие воды или хотя бы запотеваний в самих приборах – всё это приводит к образованию нежелательных токоведущих дорожек.

Поэтому способ, каким можно устранить утечку тока в автомобиле, приходится выбирать в зависимости от причин – изолировать провода, удалять грязь, просушивать воду.

Кроме того, можно сразу и предпринять меры, благодаря которым ситуация не повторится – где надо, можно защитить провода от перетирания или перегрева, надев на них шланги подходящего диаметра, предотвратить попадание воды в приборы.

Поделитесь с друзьями в соц.сетях:

Как замерить ток утечки в автомобиле мультиметром — практические советы

Утром при попытке завести машину вместо привычного урчания стартера услышали одинокие щелчки втягивающего реле и слабый гул обмоток? Или, может быть, не услышали вообще ничего? Если стартер и аккумулятор исправны, то причина – утечка тока.

К сожалению, утечку чаще всего обнаруживают довольно поздно, к этому моменту остаточного заряда АКБ уже не хватает для запуска двигателя. Приглашаем узнать больше об этой проблеме, способах ее диагностирования и устранения.

Что такое утечка тока и почему она вредна

Утечка тока представляет собой незапланированный и не скомпенсированный разряд аккумуляторной батареи автомобиля. В зависимости от интенсивности и периода действия, она может практически не сказываться на работоспособности авто, а может привести к полному расходованию емкости аккумулятора,когда невозможно будет запустить двигатель.

При этом не все протечки нуждаются в устранении. Некоторые приборы расходуют незначительное количество тока в выключенном состоянии, что необходимо для поддержания их работоспособности. Опасны лишь высокие токи утечки, при которых разряд АКБ осуществляется за несколько дней или даже часов.

Причины возникновения утечки

Утечки возникают по двум основным причинам: незапланированная работа оборудования авто, короткие замыкания положительных контактов на «массу». Оборудование автомобиля может оставаться включенным, если:

• это предусмотрено заводом-изготовителем (например, сигнализация и некоторые другие системы безопасности включены всегда);
• допущены ошибки при установке дополнительных устройств;
• отдельные узлы или детали электрооборудования неисправны;
• водитель забыл выключить осветительные приборы, обогрев или другие системы;
• электрооборудование включили третьи лица (часто это бывают дети, которые любят поиграть с кнопками).

Короткие замыкания могут возникать из-за износа изоляции, поломок некоторых механических деталей электрооборудования, ошибках при подключении к системе новых устройств. Помимо очень быстрого разряда, короткие замыкания создают опасность возгорания, что требует немедленной локализации, устранения подобных неисправностей.

Нормальное значение тока бортовой сети

Как упоминалось выше, некоторые приборы автомобиля работают постоянно и не зависят от включенного зажигания. Конечно при этом расходуется определенное количество энергии, однако эти цифры ничтожно малы по сравнению с емкостью АКБ. Обычно они не превышают 20-80 мА – для разряда штатного аккумулятора легковой машины такой ток формируется от одного до четырех месяцев. Немного выше могут быть значения токопотери у новых иномарок с постоянно работающими подсистемами бортового компьютера, однако даже они редко превышают 100 мА.

Важно помнить о том, что у любой батареи есть естественный саморазряд, который протекает интенсивно и зависит, как от возраста так и степени износа деталей. Нужно своевременно проверить утечку аккумулятора мультиметром и позаботиться об обслуживании или замене АКБ в машине на новое. Раз в сезон это делать достаточно.

Инструкция: как в автомобиле найти, проверить и определить утечку тока:

Первое, с чего нужно начинать поиск утечек – анализ комплектации и технического состояния электрооборудования, после этого её можно замерить. Проблемы, которые водитель принимает за утечку тока в автомобиле возникают, когда закислен аккумулятор, произошла сульфатизация его пластин. Когда за ночь он сильно разряжается, а утром с трудом заводится, энергию могут забирать паразитные токи, которые образовались на автомобиле.

Нужно измерить ток в машине. Если все элементы электрооборудования  правильно подключены и технически исправны, но есть перебои в работе стартера автомобиля,  не исправно работают свечи зажигания, не поступает ток, значит на каких-то участках есть его утечки. Убедившись, что электроника в автомобиле исправна, осмотрите все заизолированные соединения в подкапотном пространстве, проверить правильность подключения оборудования, особенно внештатного – мультиметром (смотрите видео).

Нарушения изоляции на автомобиле устраняют, соблюдая правила электробезопасности. Теперь определите, где удалось локализовать утечку и насколько велика.

Как тестером (мультиметром) проверить утечку тока на автомобиле

Использование мультиметра – единственный способ обнаружить токопотерю и определить ее величину.

Сначала измеряют напряжение на аккумуляторной батарее, чтобы исключить ее разряд или неисправность, а затем:

1. Отключить зажигание, последовательно отсоединить от контактов АКБ обе клеммы. Соблюдайте осторожность, категорически нельзя прикасаться одновременно, как к обеим клеммам, так и к положительной клемме и корпусу.
2. Чтобы померить утечку тока нужно установить мультиметр в режим измерения постоянного напряжения (V 100): соединить красный щуп прибора с положительной клеммой, а черный – с отрицательной.
3. Замерить ток утечки в автомобиле мультиметром: считать показания с дисплея. Нормальное напряжение на новом аккумуляторе от 12,5-12,9 вольт, на ранее использовавшемся – 12,0-12,8 вольт.
4. Отсоединить прибор от АКБ, установить на место клеммы, завести двигатель, подать небольшую нагрузку, например, включив габаритные огни или обогрев стекол.
5. Повторить измерения в рабочем режиме. Поскольку теперь включен генератор, напряжение должно повыситься до 13,0-13,5 вольт, иногда – до 14,2 вольт.

Если при работе генератора напряжение не изменилось или изменилось незначительно, скорее всего, деталь неисправна. Окончательно «поставить диагноз» генератору смогут в сервисном центре.

Ну а если напряжение возросло, можно продолжить поиск утечки тока. Для этого вновь отключите зажигание и не снимая клеммы, измерьте напряжение на АКБ. Повторяйте измерения раз в 1-2 часа в течение дня, если за этот период напряжение упало на 0,2 вольта или больше – в цепи есть серьезные утечки. Есть другой способ, который предполагает:

• отключение минусовой клеммы от АКБ;
• установку мультиметра в режим измерения силы тока (A 0,1 или mA 100);
• соединение красного щупа мультиметра с отрицательной клеммой АКБ, а черного – с «массой» (корпусом);
• считывание показаний.

Значение, выведенное на дисплей и будет величиной токопотери.

Как самостоятельно устранить утечку тока

После того, как устранили проблему на авто, подключив правильно навесное оборудование или заменив неисправные детали новыми, нужно определить и измерить утечку тока в автомобиле мультиметром и локализовать её, то есть узнать, где именно на бортовой сети автомобиля она находится.

Если предварительный осмотр электрооборудования на авто не принес результатов, понадобится вновь проверить утечку тока с помощью мультиметра — это называется методом последовательного отключения тока на навесном электрооборудования в автомобиле.

Поэтапное отключение навесного оборудования

Поиск проблемной зоны лучше начинать с внештатного оборудования, особенно если оно устанавливалось не специалистом.

Отключая один из приборов, повторно проверяют показания мультиметра. Если они не изменились, продолжают поиски. Если изменилась незначительно – обратите внимание на последний отключенный узел, однако основная проблема не в нем. Падение показателей до нормальных значений (менее 80 мА) означает, что обнаружена утечка тока в автомобиле.

Такие «опции», как обычно подключены в легкодоступных местах, их легко можно определить тестером, для этого разобрать одну-две скрутки. При этом мультиметр, установленный на режим измерения силы электричества остается подключенным.

Если во внештатной электронике токопотерь нет, значит следует проверить оборудование, установленное заводом-производителем на машину.

При этом её не придется полностью разбирать – достаточно добраться до панели предохранителей в авто. Теперь нужно извлекать по одному предохранителю, чтобы выявить на них утечку тока — в автомобиле все показания проверяйте мультиметром (тестером). При извлечении предохранителя разрывается электрическая цепь конкретного прибора ответственного за проблемный участок, поэтому значения на дисплее авто существенно упадут.

Утечку тока в автомобиле Ваз называют незапланированным током, который возникает в электрической цепи. На машине есть бортовая сеть, если поломка частичная, например когда барахлит магнитола, или охранная система, неисправность может быть незаметной и её можно измерить только мультиметром-тестером (подробнее на видео). Такая проблема бывает не только на моделях Ваз.

Замер общего тока

Замер общего тока необходим для определения перегрузок в системе, он позволяет понять, соответствует ли установленное оборудование, а особенно использованные проводники режиму работы бортовой электросети автомобиля. Ведь во многих случаях именно проблемы с несоответствием мощностей служат предпосылкой для выхода из строя отдельных деталей, пробоя изоляции и прочих неисправностей электроники.

Чтобы измерить общий ток под нагрузкой, включают мультиметр в цепь аккумуляторной батареи и устанавливают на высокоамперный режим (A 100). Включив зажигание, нагружают сеть, используя фары головного света, ходовые огни, системы обогрева, магнитолу, прочую имеющуюся электронику. Потребление электричества стартером обычно не учитывается, так как он включается только на короткое время. Показания мультиметра будут называться максимальным («пиковым») значением силы тока в бортовой сети авто.

Саморазряд АКБ

Протечка, это и причина и следствие саморазряда АКБ — процесс может быть как:

1. Спровоцированный саморазряд. Вызывается токопотерей вследствие короткого замыкания, неправильного подключения оборудования или его неисправностей.
2. Эксплуатационный. Вызывается внешним замыканием клемм АКБ через слои загрязнений на корпусе (пыль, грязь, технические жидкости).
3. Электролитный. Вызывается внутренним замыканием клемм АКБ через осевшие на дно продукты химических реакций («шлам» – частицы окисленного свинца).
4. Естественный. Деградация пластин и электролита АКБ при длительном простое или в процессе эксплуатации.

Критичным значением саморазряда называется потеря более 2,5% емкости за сутки простоя. В норме аккумулятор за этот период должен терять не больше 0,5-1%.

А при чем тут работа генератора

Генератор отвечает за восполнение заряда АКБ и в норме должен удерживать ток на одном уровне и сам может создавать проблемы. Во-первых, при недостаточной мощности или технической поломке, из-за недостаточного натяжения приводного ремня, генератор не может выдавать нужное напряжение. Его неисправность сказывается на стабильности работы бортовой электрики. Во-вторых, избыточное напряжение, созданное генератором, может ускорить износ других элементов электрооборудования, включая АКБ.

При пробое диодного моста генератора и замыкании его обмоток он сам может превратиться из источника электричества в потребитель и способствует еще большим протечкам и после того, как аккумулятор отдаст весь заряд, автомобиль потеряет работоспособность.

Электрооборудование, это одна из базовых систем автомобиля, от исправной и стабильной работы которой во много зависит удобство и безопасность всех систем.

Протечки в бортовой электросети автомобилей, это одна из самых распространенных проблем. Их нельзя игнорировать, ведь со временем это может привести к серьезным поломкам.

Вовремя проводите диагностику электрооборудования на своей машине.

Какова норма тока утечки аккумулятора автомобиля и как его измерить?

Многие владельцы автомобилей сталкивались с ситуацией, когда с утра не могли завести машину. Причём с вечера все было нормально. Да и сам аккумулятор новый и в исправном состоянии. Причиной здесь может быть ток утечки аккумулятора. Это явление существует на любом автомобиле, но должно укладываться в определённую норму. Если норма тока утечки превышена, то аккумулятор во время стоянки будет разряжаться. В результате вы будете иметь проблемы с запуском двигателя. Пора разобраться из-за чего происходит ток утечки аккумулятора и как привести его к норме.



Причины возникновения тока утечки аккумуляторной батареи

Назначение аккумуляторной батареи заключается в том, чтобы обеспечивать пуск двигателя, и помощь генератору в обеспечении питанием потребителей бортовой сети, если последний не справляется с нагрузкой. Во время поездки АКБ подзаряжается от генератора и возмещает разряд. По идее на стоянке автомобильный аккумулятор не должен терять заряд, но существует ток утечки. Причём в современных авто, где есть множество электроники, ток утечки увеличивается и зачастую превышает норму.

Основными причинами увеличения тока утечки становятся следующие:

• изношенная или некачественная проводка, изоляция;
• неправильное подключение электроники (звуковая система, телевизор и т. п.);
• грязные, окисленные контакты.

Важно понимать, что ток утечки автомобильного аккумулятора может приводить не только к разрядке аккумулятора, но и к возгоранию проводки. Разряженный аккумулятор – это само по себе неприятно, но если не привести ток утечки в норму, то последствия этого явления будут гораздо хуже.

Поэтому важно обнаружить причину тока утечки и устранить её. Как найти виновника этого явления?

Дополнительно рекомендуем прочитать материал о причинах того, что разряжается аккумулятор на автомобиле.
Вернуться


Диагностика и норма тока утечки АКБ

Что потребуется при измерении тока утечки аккумулятора:

• мультиметр;
• рожковый ключ на 10;
• перчатки.

Как проводить измерения?

• для начала выключаете зажигание, вынимаете ключ из замка. Двери в машине закройте, а стекла откройте. При измерении будет отключаться и включаться АКБ. Поэтому может сработать центральный замок. Так, что на всякий случай оставьте доступ в салон;
• проверьте, чтобы были отключены все потребители тока (обратите внимание на лампочки под капотом, в багажнике, бардачке и т. п.);
• откройте капот и отключите от аккумулятора минусовую клемму;
• после этого мультиметр переводим в режим измерения тока и подключаем в разрыв между минусовой клеммой и отрицательным выводом аккумулятора;
• включаем мультиметр и снимаем показания тока утечки.

Нормой тока утечки считаются значения от 15 до 70 мА. Для современного автомобиля вполне нормальные показатели.

Если в вашем случае ток утечки автомобильного аккумулятора значительно выше, то нужно искать причину этого. Как это сделать?

Подключаете мультиметр, как было сказано выше, и по очереди начинаете вынимать предохранители и реле. Это делается для поочерёдного размыкания цепей в бортовой сети. Когда показания тока утечки придут в норму, значит, вы нашли цепь с проблемным потребителем. Дальше уже нужно более подробно заниматься этим устройством (ремонт, замена).

Ниже можно посмотреть видео об измерении тока утечки автомобильного аккумулятора:

Дополнительно можете прочитать о том, как проверить аккумулятор автомобиля на работоспособность.
Вернуться


Дополнительная проверка

Может возникнуть ситуация, когда вы проверили ток утечки с извлечением предохранителей, но источник проблемы установить не удалось. Тогда нужно провести проверку мест, которые не защищены предохранителями. Это, к примеру, стартер и генератор. Ведь часто причиной разряда АКБ является некорректная работа генератора, который её просто не заряжает. О норме заряда аккумулятора автомобиля вы можете прочитать в статье по указанной ссылке.

Как проверить работоспособность генератора?

• выключаем зажигание, вынимаем ключ из замка, гасим все потребители тока в авто;
• подключаем щупы мультиметра к АКБ (чёрный к минусу, красный к плюсу);
• переводим мультиметр в режим измерения напряжения;
• включаем и измеряем напряжение (на полностью заряженной батарее значение равно 12,6─12,9 вольт);
• затем заводим двигатель, включаем ближний свет фар, печку, обогрев заднего стекла;
• снова измеряем напряжение на АКБ (в идеале напряжение должно быть 12,8─13,4 вольт. Максимальное значение 14,3 вольт).

Если напряжение на аккумуляторе при заведённом двигателе в указанном диапазоне, значит, генератор в исправном состоянии и будет заряжать батарею. Если напряжение значительно меньше, то проблемой севшего аккумулятора может быть генератор, который его просто не заряжает. Это может быть изношенность щёток или неисправность диодного моста. В этом случае уже нужно решать вопрос с заменой или ремонтом генератора.

На видео показана проверка работы генератора автомобиля

Можете также прочитать о том, как открыть машину если сел аккумулятор.
Вернуться


О чём следует помнить?

При проведении профилактических работ с аккумулятором советуем проверять ток утечки автомобильного аккумулятора. На современном автомобиле нормой является значение 15─75 мА при выключенных потребителях бортовой сети.

Если значение тока утечки значительно превышает норму, то как минимум следует обратиться за консультацией к автомобильному электрику. Если у вас есть тестер и навыки обращения с ним, то проблемное устройство или неисправную проводку можно найти самостоятельно. Советуем также прочитать о том, как проверить емкость аккумулятора.

Проверка мультиметром автомобиля

8 ноября 2017

Время чтения: 6 минут

Мультиметр – это комбинированный прибор, предназначенный для измерения электрических величин: напряжения, сопротивления и силы тока.

Мультиметры пользуются спросом не только среди электриков, но и у простых граждан. Так, например, автомобилисты используют аппарат для проверки зажигания, генератора, утечки тока из аккумулятора, для прозвона проводов.

Как проверить аккумулятор мультиметром

Для полностью заряженного аккумулятора нормальным является напряжение 12,7 Вольт. Если заряд в пределах от 12,1 до 12,4 Вт, то значит аккумулятор заряжен на 50%. Показатели 11,6-11,7 Вт говорят о том, что завести машину не получится и требуется срочная зарядка.

Алгоритм проверки:

• Выбираем режим проверки постоянного напряжения DCV.
• Устанавливаем в положение 20 Вольт.Данный диапазон означает, что нам будет показано любое значение ниже 20.
• Подсоединяем провода к клеммам аккумулятора: черный к минусу, красный к плюсу.
• Смотрим на результаты замера.

Проверка автомобильного аккумулятора цифровым мультиметром

Как проверить емкость аккумулятора

Емкость аккумулятора – это характеристика, показывающая сколько энергии отдаст батарея при определенном напряжении за отдельно взятый промежуток времени.

Для измерения данной величины кроме мультиметра потребуется нагрузка. Значение емкости можно посмотреть в документации на аккумуляторную батарею. Нагрузка, которая должна забрать половину тока, высчитывается самостоятельно. То есть если емкость аккумулятора 7А/ч, то нужна нагрузка в 3,5 Вт.

Рекомендуем использовать в качестве нагрузки автомобильную лампочку из фары в 35-40Вт.

Подключаем нагрузку и ждем несколько минут, если она начала тускнеть, значит имеются проблемы с емкостью аккумулятора.

Если лампочка продолжает ярко гореть, то узнаем напряжение, не отключая нагрузку. Напряжение от 12,4 В говорит о том, что аккумулятор исправен. Если проверка проводилась из-за проблем с зажиганием, то причину в виде аккумулятора можно смело исключать. Напряжение в диапазоне от 12 до 12,4 В говорит о том, что источник питания необходимо зарядить и в ближайшее время задуматься о покупке нового аккумулятора.

Проверка утечки тока мультиметром

При ежедневной эксплуатации машины, утечка тока компенсируется зарядкой аккумулятора от генератора. Если автомобилем долго не пользоваться, то утечка тока ведет в полной разрядке аккумуляторной батареи.

Нормальные показатели зависят от марки и модели автомобиля. В среднем для машины иностранного производства класса «В» и «С» нормой считается утечка тока не более 40 мА.

Алгоритм действий:

• откручиваем клемму «-»;
• выбираем на мультиметре режим измерения тока – DCA;
• прикасаемся одним щупом к клемме, а вторым к контакту АКБ;
• смотрим на дисплей. Если значения показаны в миллиамперах, то все нормально, если в амперах, то значит есть серьезная утечка тока.

Проверка генератора мультиметром

При проверке генератор можно не извлекать из-под капота.

Алгоритм действий:

• Замеряем напряжение при заглушенном двигателе.В норме оно должно быть 12,5-12,7В;
• Заводим машину и вновь делаем замер;При этом важно, чтобы все электрические автомобильные приборы были выключены.Нормальное напряжение в таком состоянии – 13,8-14,5 Вольт.
• Подключаем нагрузку: музыку, фары, печку и смотрим что стало с напряжением.В идеале оно должно в пределах 13,8-14В. Если показатели ниже, значит есть проблемы с генератором.

Проверка диодов в генераторе

Одной из самых серьезных поломок в генераторе является пробой диодов выпрямительного моста. Если клеммы аккумулятора подключить в обратной полярности, то произойдет переплюсовка и возникнут пробои диодов. Вместе с этим могут еще сгореть несколько предохранителей и блоков в машине.

При пробое сопротивление диода становится практически нулевым.

Чтобы найти пробои в диодах в генераторе следует:

• отключить генератор от аккумулятора;
• отключить провод, ведущий к клемме «30»;
• подключить мультиметр между клеммой «30» и отключенным проводом генератора.

Ток разряда больше 0,5мА свидетельствует о пробое.

Проверка ротора генератора

Устанавливаем на мультиметре режим измерения сопротивления и делаем замеры между контактными кольцами. Нормальные значения сопротивления обмотки колеблются в пределах от от 2,3 до 5,1 Ом. Если больше, то между выводами обмотки или кольцами плохой контакт. Если значение меньше, то дело скорее всего в межвитковом замыкании.

Чтобы проверить потребляемый обмоткой ток устанавливаем режим DCA (измерение тока). Выставляем значение 12В и подаем его на кольца и в разрыве цепи делаем замеры. Показания в норме должны быть в пределах 3-4,5 Ам.

Как проверить свечи зажигания

Для проверки необходимо один провод от мультиметра присоединить к выходу свечи, а второй к месту резьбы (цоколю). При такой манипуляции должна возникнуть искра длиной в среднем 4мм.

Как прозвонить провода

Для того, чтобы проверить целостность проводов с помощью мультиметра следует установить режим сопротивления (Ω).

При однопроводной схеме один провод присоединяем к отрицательной клемме, а второй с контактом проверяемой цепи. Если на экране появляется значение равное проходящим вольтам, то провод исправен и приступаем к проверке следующего. Если прибор ничего не показал, то значит вы нашли поврежденный провод.

Гладских Анна, контент-редактор

Утечка тока в авто — причины и проверка

Современный автомобиль насыщен большим количеством устройств, функционирование которых сопряжено с потреблением электроэнергии. При работающем двигателе проблем с этим не возникает, так как необходимый для потребителей ток вырабатывается генератором, ротор которого приводится в движение вращающимся валом двигателя. При его отключении функцию питания потребителей берет на себя аккумуляторная батарея, которая при надлежащем уходе и правильной эксплуатации может нормально функционировать до пяти-шести лет.

Ток утечки и разряд аккумулятора на стоянке

Аккумулятор с течением времени постепенно теряет свой заряд. Происходит это из-за

• естественного саморазряда;
• наличия токов утечки.

Потери электрической энергии восполняются бортовым генератором при заведенном двигателе.С саморазрядом современного аккумулятора можно не считаться на протяжении нормативного срока эксплуатации, а утечка тока в автомобиле при исправной электросистеме достаточно мала. Даже в автомобилях с обилием электроники, постоянно остающейся под напряжением, они не увеличиваются слишком сильно. Например, бортовые электронные цифровые часы работает при токе 1-2 мА, память отключенной магнитолы потребляет 3 мА и т.д. Общий ток зависит от конкретной марки, но ориентируйтесь на то, что всего в общей сложности “набегает” максимум 30 мА.

Если же спустя несколько часов после выключения двигателя при попытке его запуска стартер крутит слабо или даже не срабатывает вообще, то вероятными причинами разряда становятся:

1. Халатность или невнимательность водителя, который забыл выключить аудиосистему, фары или даже просто габаритные огни.
2. Разряд аккумулятора недопустимо высокими утечками тока.

Превышение последними некоторого разумного предела, который установлен разработчиком автомобильного электрооборудования, означает, что аккумулятор находится под большой нагрузкой при выключенном двигателе и, соответственно, быстро теряет способность выполнять прямые функции.

Диагностика

Восстановление нормальной работоспособности электрооборудования начинается с точного установления причины возникновения неисправности. Наиболее качественно и точно проверка утечки тока выполняется с помощью электрического мультиметра (тестера), которым осуществляются соответствующие измерения.

При подготовке к проверке отключите все потребители, выньте ключ зажигания из замка и держите при себе. Последнее необходимо, чтобы при случайно сработавшем центральном замке не терять доступ в салон. Для гарантии перехода  устройств бортовой сети в спящий режим делают паузу в пару минут.

Затем от аккумулятора отключают минусовую клемму. Мультиметр переводят в режим измерения постоянного тока, к нему подсоединяют провода и прибор включают в образовавшийся разрыв между клеммой провода и выводом батареи. Лучше выполнить это с помощью крокодилов. Мультиметр оставляют постоянно включенным в разрыв между проводом и выводом аккумулятора на  время выполнения диагностики.

В получившейся конфигурации показания прибора соответствуют току утечки.

Нормой утечки тока автомобиля считается величина в пределах 10 – 30 мА. При превышении этого значения следует:

• еще раз проверить нахождение в выключенном состоянии всех бортовых потребителей электроэнергии, которые  функционируют при отключенном двигателе (например, лампочка освещения салона, багажника, перчаточного ящика-бардачка и иных неявных потребителей);
• затем надо искать неисправности.

Нахождение причины неисправности производят методом перебора последовательным отключением отдельных потребителей. Для этого воспользуйтесь тем, что основная масса бортовых цепей протекания тока защищается предохранителем или содержит в составе сменный элемент типа реле. Таким образом, для поиска утечки достаточно отключать предохранители и вынимать отдельные реле, постоянно контролируя показания мультиметра. Резкое уменьшение тока после отключения свидетельствует о

• чрезмерном потреблении электрической мощности в разрываемой цепи;
• необходимости выявления дефекта и последующего его устранения ремонтом или заменой вышедшего из строя компонента.

Отдельно стоит обратить внимание на потребление тока после размыкания неисправной цепи отключением предохранителя или реле. Если мультиметр  показывает более 50 мА, то выявлены не все неисправности и проверку продолжайте.

Организация проверки

Последовательность проверки отдельных цепей по описанной выше схеме не имеет значения. Лучше это делать последовательно, чтобы случайно не пропустить одну из них.Если таковое возможно, то проверку начинайте с тех цепей, в составе которых имеется механический переключать, риски отказа которого повышаются из-за характерных для автомобиля жестких условий эксплуатации. Любой механический контакт, например, концевик лампочки освещения багажника или перчаточного ящика, может “залипнуть”, и лампочка будет гореть при закрытой крышке.

Кроме того, в число проверяемых первыми стоит включить нештатные и/или установленные самостоятельно цепи, которые изначально обладают меньшей надежностью.

Особенности проверки сигнализации

Сигнализация как потребитель электроэнергии отличается от большинства остальных тем, что в активном состоянии может находиться в различных режимах. При проверке это учитывают тем, что дважды контролируют подаваемый в нее ток:

• первый раз сразу же после перевода в режим охраны;
• второй раз при переходе в ждущий режим, который происходит автоматически через пять минут после включения.

Первоначально ток  заметно выше нескольких десятков мА, при переходе в ждущий режим он скачкообразно падает до полутора-двух десятков мА. При нарушении этих условий сигнализация неисправна.

Иные причины утечки и  разряда аккумулятора

Часто на практике встречаются ситуации, когда определение причины утечки по представленной методике не выявляет неисправности в отдельных цепях электрооборудования, но аккумулятор продолжает быстро терять заряд при длительной стоянке. Например, машина нормально заводится при заряженном аккумуляторе, но через пару дней стартер перестает “тянуть”. При установке свежей батареи или после ее заряда все повторяется сначала.

Причиной утечки становится неисправный генератор, который перестает подзаряжать аккумулятор. Для проверки этой гипотезы выключают зажигание, а мультиметр переводят в режим измерения постоянного напряжения в диапазоне 20 В. Затем подключают его к клеммам аккумулятора. При нормальном уровне заряда показания прибора составляют 12,5 – 13,0 В.
После этого заводят двигатель и вновь контролируют напряжение, которое увеличивается до максимум 14,5 В. Затем включают такие потребители электроэнергии, как

• дальний свет фар;
• вентилятор печки на максимальную скорость;
• обогреватель заднего стекла и т.д.

Напряжение на клеммах аккумулятора изменится максимум на 0,1 – 0,2 В.
Если не происходит хотя бы одно из указанных событий, то делают вывод о утечки тока через генератор.

Заключение

Проверка тока утечки аккумулятора не относится к технически сложным процедурам и выполняется в даже необорудованном месте автолюбителем с минимальным уровнем профессиональных знаний. При работе потребуется только понимание принципов построения электрооборудования автомобиля, мультиметр, а также аккуратность в сочетании с педантичностью. Для полной проверки исправности в отношении поддержания нормального уровня заряда аккумулятора целесообразно дополнить контроль токов утечки также общим контролем исправности генератора.

Проверку утечки токов  включают в перечень операций по общему контролю технического состояния автомобиля. При превышении нормы утечки поиск и устранение причины их увеличения свыше допустимого значения следует выполнить в обязательном порядке. Игнорирование этой неисправности может привести к недопустимо глубокому разряду аккумулятора, сокращению его ресурса и невозможности запуска двигателя.

: Поиск утечки тока в автомобиле

Вам также может понравиться

Как самому найти утечку тока в автомобиле

Приветствую автолюбитель. В этой статье я хочу рассказать, как найти утечку тока в автомобиле, и что с ним надо делать.

В абсолютно любом автомобиле есть электроприборы, которые потребляют электроэнергию. Дело в том, что некоторые электроприборы даже в нерабочем состоянии автомобиля потребляют электроэнергию (сигнализация, магнитола, загорающиеся лампочки при открытых дверях и т.д.).

Основные причины утечки тока

В каждом автомобиле имеется автомагнитола, в которой есть память для радиоканалов и внутренних настроек, и что бы они не сбивались ей необходимо постоянное питание от АКБ (аккумулятора).

Таким образом любая автомагнитола потребляет электроэнергию от аккумулятора, даже когда зажигание в автомобиле выключено. Такими приборами, так же могут быть бортовые часы (не во всех автомобилях они есть но все же) и компьютером внутреннего сервиса (руль с памятью, зеркала с памятью, наклон сидения  и.т.д.).

Таких приборов в автомобиле особенно в современном напичканном электроникой, очень много и каждый из них потребляет определенное количество электроэнергии, когда автомобиль не работает.

Все эти электроприборы, как бы вам не показалось странным изначально создают утечку тока в автомобиле в его нерабочем состоянии.

Между прочим, что бы все это работало стабильно, необходим хороший АКБ.

Я бы не советовал испытывать судьбу электроники современного автомобиля, плохим аккумулятором, который «Еще заводит» потому, что ремонт и обслуживание автомобилей с неисправной автоэлектроникой и электрикой обходится недешево, а сделать самостоятельный ремонт электрооборудования автомобиля может далеко не каждый.

Потом уже будет поздно заниматься поиском утечки тока в автомобиле.

Поиск утечки тока

Но давайте все таки попробуем разобраться в том, как найти утечку тока в автомобиле мультиметром.

Для этого нам понадобиться абсолютно любой мультиметр, я бы посоветовал цифровой, на мой взгляд он более удобный.

А теперь я объясню, как определить утечку тока в автомобиле.

Для начала нам необходимо отсоединить клемму «-» от аккумулятора и подключаем в получившийся электрический разрыв наш мультиметр. Естественно перед тем, как отсоединить минусовую клемму нужно убедиться, что все электроприборы в автомобиле выключены.

Когда подключили мультиметр (как им пользоваться я думаю вы знаете) начнем искать причины утечки тока в автомобиле.

Показания прибора не должны быть больше 50 мА (миллиампер), или 0,05 А (это тоже самое).

На приборе необходимо выбрать правильный измерительный диапазон, что бы и прибор не спалить и измерения провести правильно.

Если показания равны или меньше 0,05 А значит у вас все отлично и волноваться нет причин потому, как допустимая утечка тока в автомобиле составляет 0,05 А  (50 мА), одевайте обратно клемму на аккумулятор и спите спокойно.

На фотографии утечка тока в автомобиле составляет 1,94 А, а автомобиль ведь заглушен и ключи зажигания находятся у меня в руках.

Так в чем же дело?

Как найти утечку тока в автомобиле?

От куда такая огромная утечка тока?

Так вот я вам скажу, что диагностика утечки тока в автомобиле нами уже проведена и наша утечка составляет 1,94 А, что в четыре раза больше допустимой.

Поиск причин увеличенной утечки тока

Проверьте еще раз, что бы зажигание и все электроприборы в автомобиле были выключены, произведите замер снова и если ситуация не изменилась, тогда придется начать поиск утечки тока в автомобиле мультиметром.

Лично мной после повторной проверки всех имеющихся электроприборов в автомобиле на предмет их работы было обнаружено, что видеорегистратор оказался включенным и после его отключения картина изменилась коренным образом, что вы и видите на фотографии.

Вы конечно сразу скажите, что ток все равно больше 50 мА, и это действительно так.

Значит, что то еще может быть включено или где то есть замыкание.

Возможно по неопытности я бы и не знал, как выявить утечку тока в автомобиле и начал бы снова поиск, но у меня есть этот опыт, и поэтому я просто переключил прибор на более точное измерение, потому, как прибор «китайский» и доверять ему всецело просто нельзя.

И вот, что он показал при переключении его из положения измерения «А» (ампер) в положение измерения «мА» (мили амперы).

Как вы видите ток утечки в автомобиле составляет всего лишь 17,09 мА  (0,017 А) — это очень хорошо.

Еще раз повторюсь, вы должны быть уверены в приборе, которым будете производить измерения, потому как может получится так, как в приведенным мной примере.

Теперь для убедительности откроем одну из дверей автомобиля (в дверях установлены лампочки подсветки).

И вот прибор показывает 3,33 А (потребление тока лампочкой открытой двери).

Теперь открываем вторую дверь автомобиля.

Как видно ток потребления увеличился.

Я надеюсь, что вы хотя бы в общих чертах но уловили смысл, как найти утечку тока в автомобиле, здесь нет ни чего сложного.

Конечно опытный автоэлектрик может определить причину по показаниям прибора достаточно точно, а вот любитель будет искать долго и упорно и не факт, что вообще, что то найдет.

Возможные причины утечки тока

1. Включен какой то выключатель, например подсветка багажника, но лампочка там не горит, но она и не перегорела (очень редкое явление, не обязательно лампочка багажника может быть любая лампочка включаемая кнопкой или каким нибудь реле).

2. Замок зажигания не до конца выключается или имеет еще одно положение обратное обычному включению (режим стоянки).

В этом режиме, как правило запитывается: автомагнитола, усилитель, прикуриватель, габаритные огни, все осветительные приборы в салоне, конечно через кнопки и выключатели (смотря у кого что стоит).

3. Какой то проводок перетерся и замыкает на корпус (так как хорошего контакта у этого проводка с корпусом нет, он ведь немного перетерся, то и ток через него будет идти не на всю «Катушку»). Довольна распространенная причина.

Этот эффект как правило «Плавающий» (то появляется то исчезает – очень сложно обнаружить). Обычно при таком эффекте без видимых причин начинает перегорать постоянно какой ни будь предохранитель.

4. Залипла катушка какого ни будь реле и реле не может выключиться даже при выключении зажигания (в автомобиле практически все потребители электроэнергии запитываются через реле).

5. Не исправна сигнализация (может быть как электронный блок, так и сам ревун).

6. Не исправна магнитола.

В общем может быть все, что угодно, но основные причины утечки тока в автомобиле думаю вам понятны.

Самый верный способ поиска утечки тока в автомобиле это начать доставать по очереди один за другим предохранители.

Как правило причина должна себя обнаружить.

Прибор сразу отреагирует и покажет допустимый ток утечки в автомобиле, не более 0,05 А, когда вынутый предохранитель отключит проблемную цепь питания.

Ну а дальше придется искать утечку тока в приборах и устройствах, которые подключены к этому предохранителю.

Вот вам и ответ на вопрос как устранить утечку тока в автомобиле своими руками.

На этом у меня все, тему как найти утечку тока в автомобиле считаю более или менее рассмотренной.

Всем удачи на дорогах.

C уважением автор блога: Doctor Shmi
