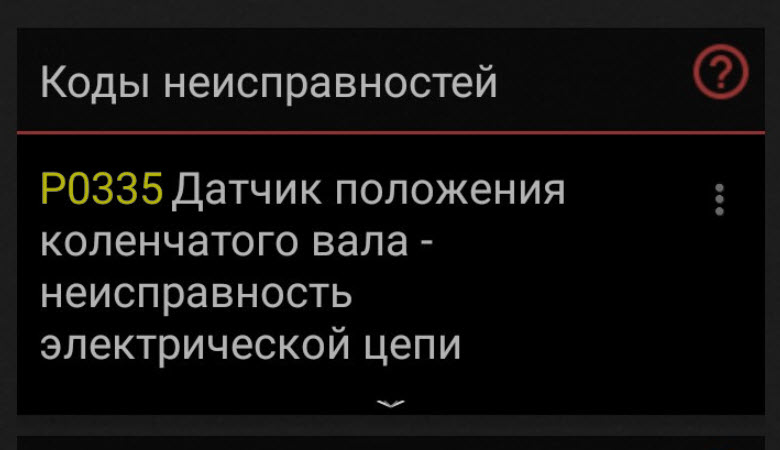

Ошибка P0335 указывает на неисправность цепи датчика положения коленчатого вала (ДПКВ) и может серьезно повлиять на работу двигателя. В статье рассмотрим причины этой ошибки, пошаговую диагностику и рекомендации по устранению неисправностей. Вы узнаете, с каких узлов начинать проверку, и получите советы, подкрепленные фото и видео материалами, что поможет эффективно решить проблему и восстановить работоспособность автомобиля.
Расшифровка ошибки Р0335
ЭСУД отслеживает, анализирует и предоставляет для считывания через диагностический разъем OBD2 возможные ошибки, возникающие в бортовом оборудовании.
Каждая ошибка имеет свой код, который соответствует международной системе обозначений. Коды делятся на группы. Например, код P0335 указывает на то, что ошибка связана с двигателем или автоматической трансмиссией.
Три цифры после первой буквы уточняют конкретную неисправность. В данном случае это связано с датчиком положения коленчатого вала и его цепью.
Ошибка фиксируется и приводит к активации контрольной лампочки на приборной панели. Это происходит, если сбой не является случайным, а повторяется или сохраняется на протяжении времени.
Сигнал может указывать на различные проблемы:
- неисправность самого датчика положения, которая может быть как полной, так и периодической;
- неполадки в разъеме датчика или его проводке, ведущей к контроллеру двигателя;
- механические дефекты в системе, шкивах, венцах или кронштейнах, что может привести к нерегулярному или отсутствующему сигналу из-за неправильного зазора;
- в системах с фазировкой, где учитывается положение распределительных валов, это может означать несоответствие во времени сигналов датчиков распредвала и коленвала, например, при сбоях фаз или повреждениях привода;
- иные причины, с которыми система самодиагностики ЭСУД не может справиться и выдает неверное заключение.
В последнем случае диагностика становится довольно сложной и доступна только опытным специалистам с профессиональным оборудованием. Для этого потребуются многоканальные осциллографы и другие устройства для снятия параметров в реальном времени с возможностью записи данных.
Эксперты в области автомобильной диагностики подчеркивают, что устранение ошибки P0335 требует системного подхода. В первую очередь, необходимо проверить сам датчик положения коленчатого вала на наличие механических повреждений и коррозии. Если датчик исправен, следует обратить внимание на его соединения и проводку, так как обрывы или короткие замыкания могут вызывать сбои в работе системы. Также важно провести диагностику блока управления двигателем, так как сбои в его работе могут приводить к ошибкам, связанным с датчиком. В некоторых случаях может потребоваться обновление программного обеспечения ЭБУ. Важно помнить, что игнорирование данной ошибки может привести к серьезным проблемам с двигателем, поэтому своевременное устранение неисправности является ключевым моментом для поддержания надежности автомобиля.
Как ведет себя автомобиль если появилась ошибка Р0335
Реакция автомобиля на возникшую проблему во многом зависит от особенностей аппаратного и программного обеспечения.
К примеру, некоторые модели автомобилей способны без труда переключаться на работу от датчика положения распредвала в случае отказа датчика положения коленчатого вала (ДПКВ) и даже могут использовать его в качестве основного синхронизирующего элемента.
У других автомобилей такая возможность отсутствует из-за ограниченности контроля фаз газораспределения или полного его отсутствия (в некоторых устаревших системах попарно-параллельный впрыск может быть как аварийным, так и штатным режимом).
Тем не менее, реакция двигателя на проблему все равно будет заметна. В старых и менее надежных моторах это может привести к полному отказу запуска, так как отсутствуют импульсы синхронизации, необходимые для впрыска топлива и подачи искры зажигания.
Некоторые двигатели способны справляться с подобными сбоями, снижая свои характеристики и увеличивая расход топлива.
Часто такая ошибка сопровождается появлением дополнительных кодов. Например, может возникнуть код P0339, указывающий на прерывистый сигнал ДПКВ. Многое зависит от момента, когда фиксируется неисправность: она может проявляться уже при прокрутке стартером или возникать на определенных оборотах и в различных режимах нагрузки.
В таких случаях могут появляться коды ошибок или неверные показания других датчиков, которые не имеют отношения к синхронизации. Это создает дополнительные трудности в процессе диагностики.
| Причина ошибки P0335 | Диагностика | Решение |
|---|---|---|
| Неисправность самого датчика положения коленчатого вала (ДПКВ) | Проверка сопротивления датчика мультиметром, визуальный осмотр на предмет повреждений, проверка сигнала осциллографом. | Замена ДПКВ. |
| Повреждение проводки или разъема ДПКВ | Визуальный осмотр проводки на предмет перетираний, обрывов, коррозии. Проверка целостности проводки мультиметром. | Ремонт или замена поврежденной проводки/разъема. |
| Неисправность блока управления двигателем (ЭБУ) | Проверка наличия питания и массы на ДПКВ. Проверка сигналов от ДПКВ до ЭБУ. Диагностика ЭБУ специализированным сканером. | Ремонт или замена ЭБУ (в редких случаях). |
| Загрязнение или повреждение задающего диска (реперного колеса) | Визуальный осмотр задающего диска на предмет деформаций, сколов, загрязнений (например, металлической стружкой). | Очистка или замена задающего диска. |
| Низкий заряд аккумулятора или проблемы с системой зарядки | Проверка напряжения аккумулятора, проверка работы генератора. | Зарядка аккумулятора, ремонт системы зарядки. |
| Посторонние помехи (электромагнитные) | Проверка наличия мощных источников электромагнитных помех рядом с проводкой ДПКВ. | Экранирование проводки, устранение источника помех. |
Интересные факты
Вот несколько интересных фактов о том, как устранить ошибку P0335, связанную с неисправностью цепи датчика положения коленчатого вала (ДПКВ):
-
Проверка подключения и состояния проводки: Часто ошибка P0335 возникает из-за плохого контакта или повреждения проводки, идущей к датчику. Перед заменой датчика стоит тщательно проверить разъемы и провода на наличие коррозии, обрывов или изоляционных повреждений. Это может сэкономить время и деньги на ненужной замене компонентов.
-
Калибровка и синхронизация: После замены датчика положения коленчатого вала важно выполнить калибровку и синхронизацию системы управления двигателем. Некоторые автомобили требуют специального оборудования для сброса ошибок и настройки параметров работы двигателя, чтобы избежать повторного появления ошибки.
-
Влияние на другие системы: Ошибка P0335 может влиять не только на работу двигателя, но и на другие системы автомобиля, такие как трансмиссия и системы управления. Например, неправильные данные от ДПКВ могут привести к сбоям в переключении передач или ухудшению динамики автомобиля. Поэтому важно не только устранить саму ошибку, но и проверить, как она повлияла на другие системы.
https://youtube.com/watch?v=EVB2r2y_Er8
Причины возникновения кода неисправности
Датчик положения коленчатого вала (ДПКВ) сам по себе отличается высокой надежностью. Однако, чаще всего проблемы возникают по механическим причинам. Изнашиваются демпферы шкивов с фазовыми зубьями, повреждаются диски, предназначенные для формирования сигналов, а в рабочие зазоры может попасть грязь или металлическая стружка. Также нередки случаи повреждения проводки и окисления контактов разъемов.
Читайте также:
Замена датчика, как правило, производится в попытках устранить неисправность, но она может лишь подтвердить или опровергнуть одну из гипотез. Тем не менее, процесс замены обычно не представляет особых трудностей, поэтому лучше сразу исключить эту возможность.
Часто встречается ситуация, которая наглядно демонстрирует сложность системы контроля — это нарушение калибровок датчика массового расхода воздуха.
Связь между этими явлениями заключается в том, что электронная система управления двигателем (ЭСУД) фиксирует аномальный расход воздуха, считая его единственной причиной определенной частоты вращения. Однако показания ДПКВ не подтверждают это, и система начинает считать его неисправным, выдавая код ошибки P0335.
Также возможно наличие помех в зоне ДПКВ и его проводки. Датчики очень чувствительны и не всегда имеют надлежащую защиту от внешних воздействий.
При сбоях в работе другой электроники, особенно мощной (например, генератора или системы зажигания), возникает сильная частотная помеха, которая искажает слабый сигнал ДПКВ, что приводит к фиксации ошибки.
Как диагностировать датчик положения коленвала
Если избежать необходимости сложной диагностики с помощью прямой замены не удалось, то последующие проверки будут зависеть от конструкции датчиков.

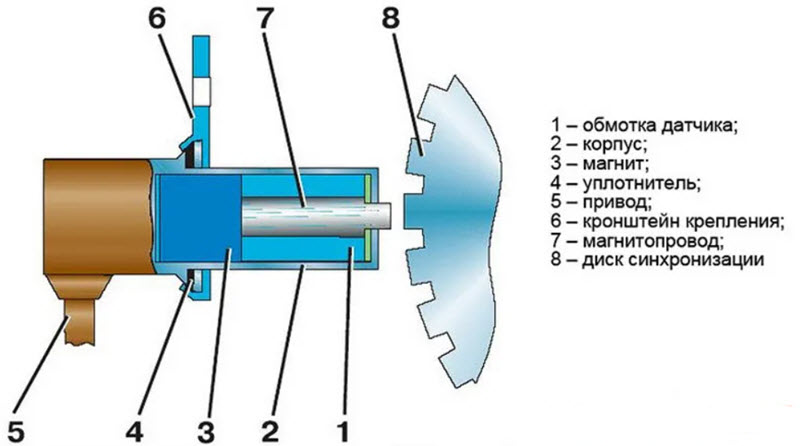

Индуктивный ДПКВ
Самый простой и надежный датчик, основанный на эффекте электромагнитной индукции, представляет собой катушку из проволоки, помещенную на магнитный сердечник. Магнит создает магнитное поле в области зазора между датчиком положения коленвала (ДПКВ) и задающим венцом, выполненным из ферромагнитного материала. При вращении коленвала напряженность магнитного поля изменяется в зависимости от прохождения зубьев или впадин, что приводит к возникновению переменной электродвижущей силы (ЭДС) в обмотке.
Сигнал, поступающий через проводку, передается на вход электронного блока управления (ЭБУ), где он преобразуется в четкие прямоугольные импульсы, которые легко считываются цифровым входом контроллера. Частота и фаза этих импульсов содержат информацию о скорости вращения коленвала и его текущем положении. Для синхронизации один зуб на венце отсутствует, что позволяет установить реперную точку для начального отсчета.

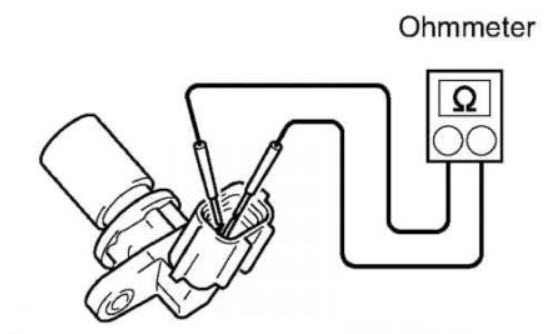

Чтобы проверить работоспособность такого датчика, можно использовать мультиметр для измерения сопротивления обмотки. Если не обнаружены обрывы или короткие замыкания, датчик можно считать условно исправным.
Более детальная проверка осуществляется с помощью осциллографа во время вращения коленвала. Импульсная последовательность анализируется на предмет отсутствия пропусков и стабильности амплитуды.
Важно отметить, что запись логов (кадров) в моменты сбоев помогает выявить периоды возникновения как периодических, так и нерегулярных (мерцающих) отказов. Снятие осциллограммы непосредственно на разъеме ЭБУ позволяет исключить влияние проводки, что дает возможность более точно оценить состояние датчика.
ДПКВ на эффекте Холла
Эффект Холла проявляется в воздействии магнитного поля на полупроводниковый кристалл. Внутри корпуса датчика располагается микросхема, которая усиливает и формирует поток цифровых импульсов. Данный датчик отличается высокой помехозащищённостью и точностью, однако его проверка осуществляется в основном с помощью осциллографа.
Анализируются те же параметры, что и ранее: частота, фазировка, стабильность генерации импульсов, а также дополнительно – крутизна их фронтов, что указывает на корректную нагрузку и нормальную работу электроники датчика Холла. Такой прибор требует подключения к источнику питания от ЭБУ, что следует проверить в первую очередь.
Методы устранения ошибки P0335
Ошибка P0335 указывает на неисправность цепи датчика положения коленчатого вала (ДПКВ), что может привести к серьезным проблемам с работой двигателя. Для устранения данной ошибки необходимо выполнить несколько шагов, которые помогут диагностировать и исправить проблему.
1. Проверка подключения и состояния проводки
Первым шагом в устранении ошибки P0335 является визуальный осмотр проводки и разъемов, связанных с ДПКВ. Убедитесь, что:
- Разъем датчика надежно подключен и не имеет коррозии.
- Провода не повреждены, не имеют трещин или обрывов.
- Изоляция проводов не изношена и не имеет повреждений.
Если вы обнаружите какие-либо проблемы с проводкой, их необходимо устранить, заменив поврежденные участки или очистив корродированные контакты.
2. Тестирование датчика положения коленчатого вала
Если проводка в порядке, следующим шагом будет проверка самого датчика. Для этого:
- Снимите датчик с двигателя.
- Проверьте его на наличие механических повреждений.
- С помощью мультиметра измерьте сопротивление датчика. Обычно оно должно находиться в пределах, указанных в технической документации вашего автомобиля.
Если датчик не соответствует указанным параметрам, его необходимо заменить.
3. Проверка блока управления двигателем (ECU)
Если датчик и проводка исправны, возможно, проблема кроется в блоке управления двигателем. Для этого:
- Проверьте наличие обновлений программного обеспечения для ECU.
- С помощью диагностического сканера проверьте наличие других ошибок, которые могут указывать на неисправности в системе управления двигателем.
Если блок управления имеет программные сбои, возможно, потребуется его перепрограммирование или замена.
4. Проверка других компонентов системы зажигания
Ошибка P0335 может также быть связана с другими компонентами системы зажигания. Проверьте:
- Состояние свечей зажигания и катушек зажигания.
- Работу системы впрыска топлива.
Неисправности в этих компонентах могут влиять на работу двигателя и вызывать ошибку P0335.
5. Сброс ошибки и тест-драйв
После выполнения всех проверок и устранения неисправностей необходимо сбросить код ошибки с помощью диагностического сканера. Затем проведите тест-драйв, чтобы убедиться, что ошибка не появляется снова. Если ошибка не возвращается, значит, проблема была успешно устранена.
Следуя этим шагам, вы сможете эффективно устранить ошибку P0335 и восстановить нормальную работу двигателя вашего автомобиля.
Вопрос-ответ
Как исправить код неисправности p0335?
Замена датчика положения коленчатого вала — дорогостоящая процедура, требующая большого мастерства. Но это также один из самых надежных способов устранения кода P0335.
Как проверить цепь датчика коленвала?
Сопротивление обмотки датчика коленвала можно измерить мультиметром, переключив его в режим омметра. Для исправного датчика его значение составляет 550-750 Ом.
Что означает код ошибки P0335-0?
Код неисправности P0335 указывает на проблему с датчиком положения коленчатого вала (ДПКВ), его называют датчиком фаз. На английском языке — Crankshaft Position Sensor Malfunction. Краткий перевод — датчик неисправен.
Советы
СОВЕТ №1
Проверьте соединения и проводку датчика. Часто ошибка P0335 возникает из-за плохого контакта или поврежденных проводов. Убедитесь, что все разъемы надежно подключены и нет видимых повреждений проводки.
СОВЕТ №2
Замените датчик положения коленчатого вала, если он неисправен. Если после проверки соединений ошибка не исчезает, возможно, сам датчик вышел из строя. Убедитесь, что вы используете качественные запчасти, чтобы избежать повторных проблем.
СОВЕТ №3
Проверьте блок управления двигателем (ECU) на наличие ошибок. Иногда проблема может быть связана с программным обеспечением или настройками ECU. Используйте диагностический сканер, чтобы проверить наличие других кодов ошибок и устранить их.
СОВЕТ №4
Обратитесь к профессиональному механику, если не удается устранить проблему самостоятельно. Если вы не уверены в своих силах или не имеете необходимого оборудования, лучше доверить диагностику и ремонт специалистам, чтобы избежать дальнейших повреждений автомобиля.
