Как устранить код ошибки P0504 (корреляция сигналов выключателей тормоза «A»/«B») — полезные советы

Ошибка P0504, связанная с корреляцией сигналов выключателей тормоза «A» и «B», может серьезно повлиять на безопасность и управляемость автомобиля. В этой статье рассмотрим причины возникновения этой ошибки и предложим пошаговое руководство по диагностике и устранению неисправностей, связанных с датчиком положения педали тормоза. Умение проверить, отрегулировать и при необходимости отремонтировать лягушку поможет избежать дорогостоящих ремонтов и обеспечить надежную работу тормозной системы.

Расшифровка ошибки P0504

Контроль исправности датчика тормозной педали, а также ламп задних фонарей и проводки осуществляется электронным блоком управления (ЭБУ), который обычно является частью системы управления двигателем (ЭСУД).

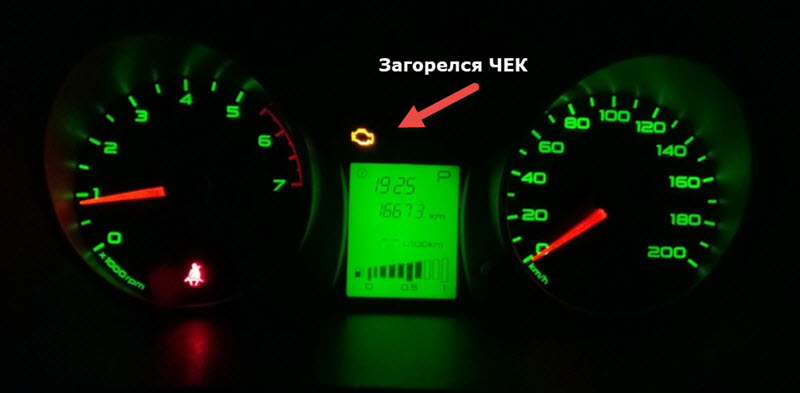

Этот блок оснащён функциями самодиагностики, включая программное обеспечение для генерации кодов ошибок и контрольную лампочку на панели приборов (чек).

Когда лампочка загорается, в памяти контроллера фиксируется соответствующий код ошибки. Его можно считать с помощью сканера или другого диагностического оборудования, подключенного к разъёму OBD2, который присутствует на каждом автомобиле.

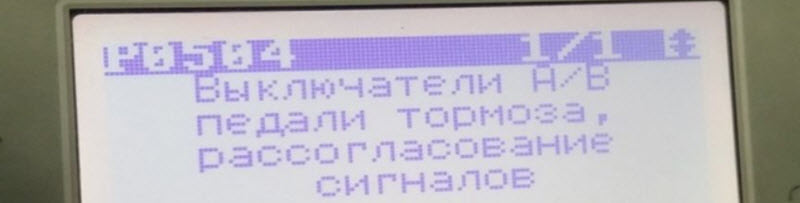

Ошибка с кодом P0504 обозначает расхождение сигналов двух групп контактов в датчике тормозной педали. Это указывает на наличие проблемы в одной из групп.

Сбой обеих групп маловероятен, так как они функционируют в противофазе: когда одна группа замкнута, другая разомкнута. При нажатии на тормоза их состояния меняются на противоположные. ЭБУ следит за работой обеих групп. Кроме того, компьютер может зафиксировать отклонения в потреблении тока стоп-сигналами, например, если одна из ламп вышла из строя или была установлена с неправильным номиналом.

Эксперты рекомендуют начать устранение кода ошибки P0504 с проверки состояния выключателей тормоза. Часто причиной проблемы становятся изношенные или загрязненные контакты, что приводит к неправильной корреляции сигналов. Рекомендуется визуально осмотреть выключатели и провести их тестирование с помощью мультиметра. Если они функционируют некорректно, их следует заменить.

Также важно проверить проводку, соединяющую выключатели с блоком управления. Поврежденные или корродированные провода могут вызывать сбои в передаче сигналов. В случае, если все компоненты находятся в исправном состоянии, стоит обратить внимание на блок управления, который может требовать перепрограммирования или обновления программного обеспечения.

После выполнения всех проверок и замен необходимо сбросить код ошибки и провести тест-драйв, чтобы убедиться в устранении проблемы.

Код ошибки P0504, диагностика и ремонт автомобиля

На каких автомобилях появляется код неисправности

Контрольные системы присутствуют во многих автомобилях. Наиболее часто они активируются у бюджетных моделей, где надежность может страдать из-за необходимости экономить на материалах и комплектующих.

К таким автомобилям относятся китайские марки, особенно старых годов выпуска, недорогие корейские машины, включая те, что выпускаются под брендом GM, а также отечественные модели Лада, УАЗ и ГАЗ. Однако даже премиум-автомобили, такие как Lexus или Volvo, не застрахованы от подобных проблем. Можно лишь отметить, что частота срабатывания этих систем может различаться.

Интересные факты

Вот несколько интересных фактов о коде ошибки P0504 и его устранении:

1. Сигналы выключателей тормоза: Код ошибки P0504 указывает на проблему с корреляцией сигналов от двух выключателей тормоза, которые обычно находятся на педали тормоза. Эти выключатели отвечают за активацию различных систем автомобиля, таких как стоп-сигналы и системы безопасности. Если сигналы от этих выключателей не совпадают, это может привести к неправильной работе систем, что делает диагностику и устранение проблемы критически важными.

2. Проверка проводки и соединений: Часто причиной возникновения кода P0504 могут быть не только неисправные выключатели, но и проблемы с проводкой или соединениями. Коррозия, повреждения или плохие контакты могут привести к неправильной передаче сигналов. Поэтому при диагностике важно тщательно проверять все электрические соединения и проводку, а не только сами выключатели.

3. Влияние на системы безопасности: Ошибка P0504 может повлиять на работу систем безопасности автомобиля, таких как система контроля устойчивости (ESC) и антиблокировочная система тормозов (ABS). Если система не может правильно определить, когда тормоза активированы, это может привести к снижению эффективности торможения и увеличению риска аварийной ситуации. Поэтому важно не игнорировать эту ошибку и устранять её как можно скорее.

P0504 Brake Switch A/B Correlation DTC "How to Fix"

Как ведет себя автомобиль если возникла ошибка педали тормоза

В первую очередь могут выйти из строя лампы стоп-сигналов. Однако, поскольку другие системы также зависят от сигнала торможения, возможны и дополнительные проблемы:

• может прекратить функционировать круиз-контроль;
• двигатель будет работать нестабильно при торможении, может глохнуть или изменять обороты;
• лампы будут светиться постоянно, даже если педаль отпущена;
• отключатся системы стабилизации;
• на автомобилях с электронной дроссельной заслонкой двигатель будет неправильно реагировать на нажатие акселератора;
• может нарушиться работа селектора автоматической трансмиссии.

Также могут возникнуть и другие симптомы, которые зависят от особенностей конкретной модели. Для автомобильной электроники критически важно всегда получать информацию о начале торможения.

Причины возникновения ошибки P0504

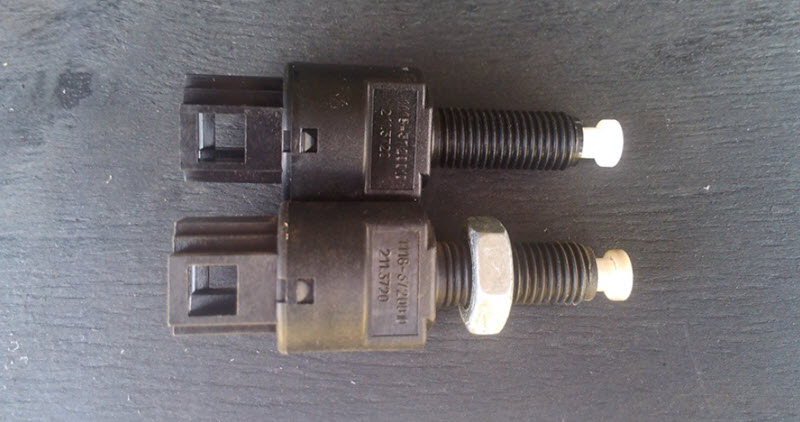

Чаще всего проблемы возникают из-за сбоев или неправильной настройки концевого выключателя. Он должен реагировать на нажатие, оставаясь в исходном состоянии, когда педаль отпущена.

Это достигается благодаря корректной регулировке его положения и своевременной замене изношенных контактов.

Состояние проводки также играет важную роль. В цепях концевого выключателя находятся электрические разъёмы, провода, предохранители и их гнёзда.

Влияние влаги, резкие изменения температуры и механические повреждения могут привести к обрывам, коротким замыканиям и изменениям переходных сопротивлений, что особенно сложно диагностировать, так как проявляется в виде мерцания.

Таким образом, процесс записи кода неисправности оказывается довольно сложным и требует неоднократного проявления рассинхронизации нормально замкнутых и разомкнутых контактов, причем не за одну поездку.

Код ошибки P0504, диагностика и ремонт автомобиля

Диагностика, регулировка и ремонт выключателя стоп-сигналов

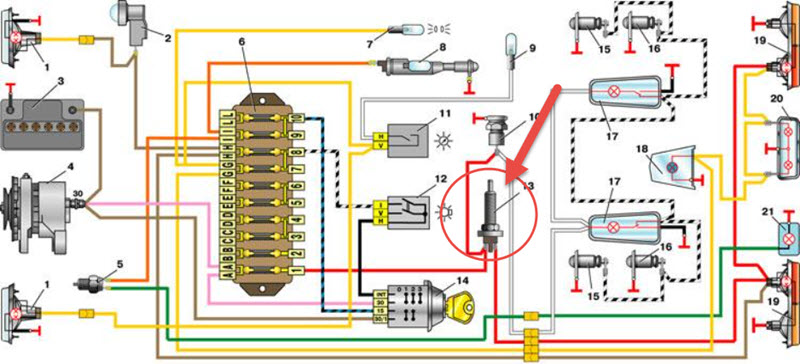

Для диагностики в первую очередь необходимо проверить сам концевик. Определяются пары нормально разомкнутых и замкнутых контактов, что можно сделать, изучив электросхему автомобиля, где указаны номера контактов разъёма.

При отпущенной педали одна из пар должна показывать нулевое сопротивление по данным мультиметра, а другая – разрыв цепи. После нажатия на педаль показания должны измениться на противоположные. Если оба значения остаются неизменными, это может свидетельствовать о неправильной регулировке положения концевика.

Лампы стоп-сигналов должны без проблем загораться и гаснуть, без каких-либо пропусков. Проверить поступление напряжения на них можно с помощью вольтметра или контрольной лампочки. Если напряжение отсутствует, необходимо проследить за цепью, начиная с входа соответствующего предохранителя. Также важно проверить наличие «массы», так как эти контакты часто подвержены окислению или коррозии.

Регулировке подлежит зазор между штоком концевика и педалью. Он должен быть минимальным, около одного миллиметра или чуть меньше. Касание недопустимо, так как это может привести к постоянному включению датчика. Зазор регулируется с помощью резьбового соединения и контровочной гайки. На некоторых моделях регулировка не предусмотрена, и в приборе установлен автоматический механизм храпового типа.

Проверка концевика

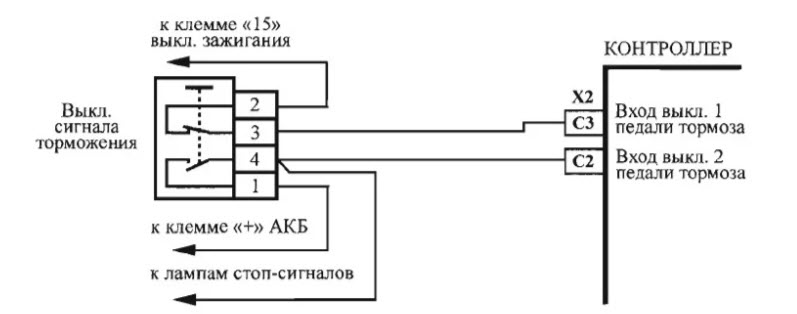

Для проверки используется пара контактов замкнутого типа. Существует три возможных варианта по номерам контактов: 1-2, 3-4 или 1-4. Важно точно определить, какой из них применяется в данной детали.

Аналогичным образом проверяются нормально разомкнутые контакты: 3-4, 2-3 или 1-2. Даже если у вас нет схемы, это можно быстро выяснить с помощью метода последовательных проб. Особенно удобно, если мультиметр оснащён звуковым сигналом.

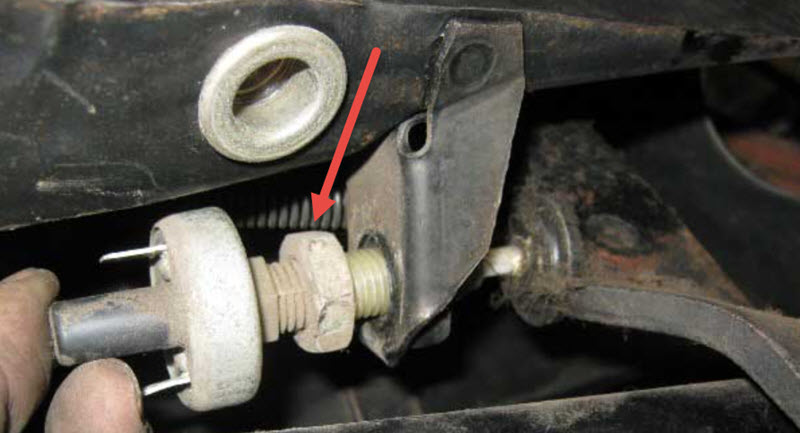

Регулировка выключателя педали тормоза

Необходимо точно знать значение выставляемого зазора, которое указано в технической документации на автомобиль. Уменьшение зазора может привести к поломкам и ложным срабатываниям, в то время как его увеличение может сделать недостаточным ход педали для надежного активации сигнала при легком нажатии.

Существуют датчики, в которых длина штока регулируется с помощью пластиковых защёлок на зубчатой рейке. С такими элементами следует обращаться с особой осторожностью, так как они легко могут сломаться.

Ремонт «лягушки» стоп-сигналов

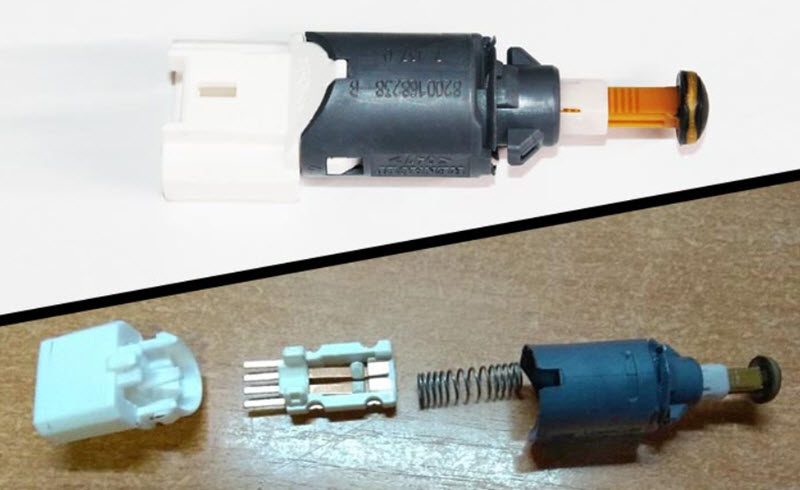

Некоторые концевики обладают разборной конструкцией, что побуждает любителей самостоятельного ремонта пытаться чистить и настраивать контакты, заменять возвратные пружины и проклеивать корпуса.

Однако заниматься такими действиями нецелесообразно, так как это значительно снижает надёжность устройства. Новый датчик стоит относительно недорого, и в случае его неисправности лучше всего заменить его. Рекомендуется выбирать деталь от проверенного производителя. Сэкономить на этом вряд ли удастся, тем более что доступ к нему не самый удобный.

Профилактика возникновения ошибки P0504

Для предотвращения возникновения кода ошибки P0504, связанного с корреляцией сигналов выключателей тормоза «A» и «B», необходимо обратить внимание на несколько ключевых аспектов, касающихся как технического обслуживания автомобиля, так и правильной эксплуатации системы тормозов.

1. Регулярная проверка системы тормозов: Один из самых важных шагов в профилактике возникновения ошибки P0504 — это регулярная проверка состояния системы тормозов. Это включает в себя осмотр тормозных колодок, дисков, а также самих выключателей тормоза. Если вы заметили какие-либо признаки износа или повреждения, такие как скрип, стук или неравномерное торможение, необходимо незамедлительно обратиться к специалисту.

2. Проверка электрических соединений: Ошибка P0504 может возникать из-за плохих электрических соединений между выключателями тормоза и блоком управления двигателем. Регулярно проверяйте состояние проводки, разъемов и контактов на наличие коррозии, повреждений или ослабления соединений. Если вы обнаружите какие-либо проблемы, их следует устранить, чтобы избежать возникновения ошибки.

3. Замена изношенных компонентов: Если выключатели тормоза «A» или «B» работают неправильно или имеют признаки износа, их необходимо заменить. Используйте только оригинальные или качественные запчасти, чтобы гарантировать надежность и долговечность работы системы.

4. Обновление программного обеспечения: В некоторых случаях ошибка P0504 может быть связана с устаревшим программным обеспечением блока управления. Регулярно проверяйте наличие обновлений программного обеспечения для вашего автомобиля у официального дилера или в сервисном центре. Обновление может помочь устранить программные сбои и улучшить работу системы тормозов.

5. Правильная эксплуатация автомобиля: Соблюдение правил эксплуатации автомобиля также играет важную роль в профилактике возникновения ошибок. Избегайте резкого торможения и перегрузки автомобиля, что может привести к быстрому износу тормозной системы. Регулярно проверяйте уровень тормозной жидкости и следите за ее состоянием, так как загрязненная или низкая тормозная жидкость может негативно сказаться на работе системы.

6. Диагностика системы: Периодическая диагностика системы тормозов с использованием специализированного оборудования поможет выявить потенциальные проблемы до того, как они приведут к возникновению ошибки P0504. Это может включать в себя проверку работы датчиков, анализ сигналов и тестирование системы на наличие ошибок.

Следуя этим рекомендациям, вы сможете значительно снизить риск возникновения кода ошибки P0504 и обеспечить надежную работу тормозной системы вашего автомобиля.

Вопрос-ответ

Что означает код ошибки P0504?

Ошибка с кодом P0504 появляется при одновременном получении сигналов о нажатой и отпущенной педали тормоза – невозможной при эксплуатации ситуации. Причиной возникновения ошибки является вышедший из строя датчик положения педали тормоза, который можно заменить своими силами.

Какие действия необходимо выполнить для очистки кода P0504?

Код P0504 указывает на несоответствие сигналов выключателей тормоза A и B. Проверьте выключатель стоп-сигнала рядом с педалью тормоза на износ или перекос. Проверьте целостность цепи в обеих цепях выключателя, замените выключатель, если он неисправен. Проверьте разъемы жгута проводов на наличие коррозии или повреждений.

Как устранить ошибку Р0504?

Как устранить ошибку? Проверьте срабатывание стоп-сигналов в задних фонарях. Непрерывная работа тормозных огней указывает на неисправность в электрической цепи между датчиком тормоза и блоком управления. Извлеките датчик и проверьте состояние его контактов. При необходимости зачистите их.

Советы

СОВЕТ №1

Проверьте состояние выключателей тормоза. Убедитесь, что они правильно подключены и не имеют механических повреждений. Если выключатели изношены или загрязнены, их следует заменить или очистить.

СОВЕТ №2

Проверьте проводку и соединения. Осмотрите проводку, ведущую к выключателям тормоза, на наличие повреждений, коррозии или плохих контактов. Убедитесь, что все соединения надежны и не имеют окисления.

СОВЕТ №3

Используйте диагностическое оборудование. Подключите автомобиль к сканеру OBD-II, чтобы получить более подробную информацию о кодах ошибок и состоянии системы. Это поможет выявить другие возможные проблемы, которые могут быть связаны с ошибкой P0504.

СОВЕТ №4

Обратитесь к специалисту, если не удается устранить проблему самостоятельно. Если вы не уверены в своих силах или не можете найти источник ошибки, лучше обратиться к квалифицированному механику для диагностики и ремонта.
