Как снять вентилятор охлаждения на шевроле нива?

Как работают вентиляторы охлаждения Нива Шевроле и через какие предохранители и реле подключаются?

Вентиляторы системы охлаждения Нива Шевроле служат для принудительного обдува радиатора. Они повышают интенсивность теплоотвода во время движения на низкой скорости и являются единственным способом охладить антифриз в пробке или «тянучке».

Устройство и принцип работы

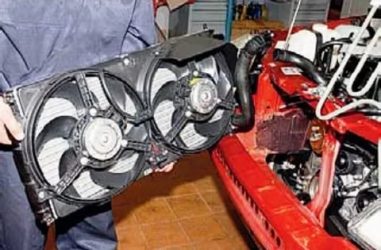

Конструкторы Нивы Шевроле применили в системе охлаждения сдвоенный вентиляторный блок. Это немного усложнило схему подключения, зато резко повысило эффективность обдува радиатора. Вентиляторы приводятся в действие 12-вольтовыми синхронными электродвигателями постоянного тока с индуктором на основе постоянных магнитов. Электромоторы имеют закрытую неразборную конструкцию и не нуждаются в обслуживании.

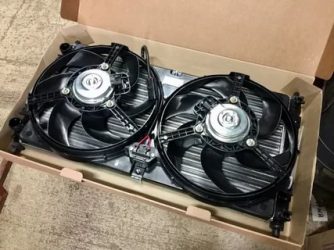

Мощность каждого электродвигателя — 110 Вт. Вентиляторный блок в сборе потребляет 18 ампер.

Вентиляторы по очереди включаются с помощью электромагнитного реле, которым управляет бортовой компьютер. Когда охлаждающая жидкость нагревается свыше 99 градусов, запускается электровентилятор, расположенный ближе к воздухозаборнику двигателя. Температура включения второй крыльчатки составляет 101 градус. Схема подключения вентиляторов изображена ниже.

Система питания вентиляторов включает три реле и резистор, который при необходимости обеспечивает пониженную скорость вращения первого мотора. Питание подается от аккумулятора через предохранители, которые спасают проводку и АКБ в случае короткого замыкания. Управляющие сигналы поступают с 29 и 68 вывода контроллера двигателя.

Вентиляторы автоматически выключаются когда антифриз охлаждается до 95 градусов.

Последовательное включение и выключение двигателей снижает нагрузку на бортовую электросеть. В большинстве случаев нормализовать температуру удается только за счет первого вентилятора. Это особенно полезно при движении в ночное время, когда лампы фар и габаритных огней сильно нагружают генератор.

Возможность принудительного включения вентиляторов может оказаться полезной при движении по бездорожью или в условиях городских «пробок». Однако конструкторы Шевроле Нива не снабдили машину этой функцией. Ее можно реализовать самостоятельно или на СТО. Необходимо подключить дублирующие реле параллельно контактам включения и запитать их от кнопки, установленной в салоне авто.

об установке и подключении кнопки принудительного включения вентиляторов на Шниве:

Важно: принудительное включение увеличивает надежность системы охлаждения. В случае сбоев работы датчиков, реле или бортового компьютера водитель может вручную включить обдув радиатора.

Полезно оборудовать Шевроле Ниву и выключателем, который принудительно отключает электродвигатели вентиляторов. Это позволит уберечь их лопасти при форсировании водных преград вброд.

Предохранители

Электрические схемы автомобилей Нива Шевроле, выпущенных до и после 2009 года отличаются. В обоих случаях предохранители с плавкими вставками на 50 ампер, защищающие цепи питания электровентиляторов, находятся в дополнительном блоке. Он находится за вещевым ящиком с пассажирской стороны салона. На рисунке показано где находятся предохранители вентиляторов.

При превышении допустимого тока вставка плавится и цепь размыкается. Поэтому предохранители — первое, что надо проверить, если не работает электровентилятор охлаждения. Работоспособность детали можно оценить визуально или с помощью омметра (мультиметра). Для этого придется предварительно извлечь предохранитель из гнезда.

Реле включения вентиляторов

В дополнительном блоке установлены не только предохранители. Там же расположены три электромагнитных реле, управляющих работой электродвигателей системы охлаждения. Их цепи управления запитаны от замка зажигания и выходов бортового контроллера, а силовой ток поступает от АКБ через предохранители.

Срабатывает реле следующим образом:

1. На управляющие выводы подается напряжение.
2. Ток проходит через катушку индуктивности, в результате чего появляется электромагнитное поле.
3. Стальные контакты притягиваются и замыкаются.
4. Ток, проходящий через реле, приводит в действие электродвигатель.

Как только управляющее напряжение исчезает, контакты размыкаются под воздействием пружины и вентилятор останавливается.

Проверить работоспособность реле можно тремя способами:

• Замена реле на заведомо рабочее и протестировать работу системы.
• На заглушенном двигателе при включенном зажигании отключить разъем датчика температуры. Должен быть слышен щелчок срабатывания реле.
• Демонтировать и прозвонить выходные контакты мультиметром, подавая напряжение выводы индукционной катушки.

Датчик включения

Блок управления получает информацию о температуре антифриза с термодатчика. Он представляет собой резистор, сопротивление которого меняется с изменением при нагреве и охлаждении: от 1,3-1,8 кОм при 30℃ до 155-196 Ом при 90℃. Проверить его работоспособность можно при помощи омметра и термометра. Для этого необходимо снять деталь, погрузить в воду и измерить сопротивление при разной температуре.

Датчик расположен на головке двигателя в районе выпускной магистрали системы охлаждения. Открутить его можно торцовым или накидным ключом.

Рекомендуем посмотреть видео, в котором показано, где расположен и как проверить датчик:

Возможные неисправности и их причины

1.Не срабатывают оба вентилятора. Возможен выход из строя электродвигателей, сбой работы датчика температуры или обрыв проводов питания, идущих от АКБ или замка зажигания.

2. Не работает второй вентилятор. Причины: неисправность датчика, отказ предохранителя или электромагнитного реле. Также возможен обрыв провода питания.

3. Не включается левый вентилятор. Причины: неисправность силового резистора или термодатчика, перегорел предохранитель или реле. Также возможен обрыв провода питания.

4. Включаются только два вентилятора одновременно. Такое происходит при обрыве дополнительного резистора в цепи первого электромотора.

5. Вентилятор не выключается. Обычно вентилятор постоянно работает при поломке реле или неисправности датчика температуры охлаждающей жидкости.

Ремонт вентиляторов, датчика, реле, предохранителей и дополнительного резистора не предусмотрен. При поломке этих деталей их следует заменить новыми.

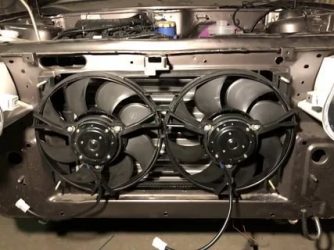

Замена вентиляторов

Если электродвигатели вентиляторов не запускаются при подключении проводов от АКБ непосредственно к клеммам питания, необходимо заменить устройства.

Для этого понадобится набор гаечных ключей размером от 10 до 17 мм и крестовая отвертка.

Перед началом работ нужно загнать машину на смотровую канаву или подъемник и обесточить бортовую сеть, сняв минусовую клемму аккумулятора.

Демонтаж вентиляторов выполняется следующим образом:

• Снять защиту картера и грязезащитный кожух.
• Открутить саморезы и снять толстую пластину в форме паука и пару жестяных крышек, которые находятся спереди под днищем авто.
• Открутить крепление поперечины рамки радиатора.
• Ослабить натяжение и снять ремень гидроусилителя руля и помпы.
• Выкрутить 4 болта, удерживающих насос ГУР.

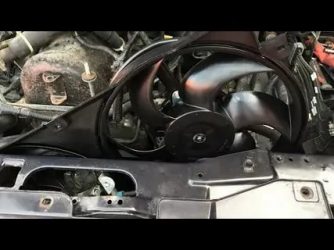

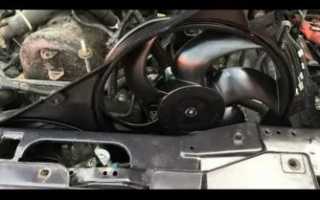

, в котором показано как снять и поменять вентиляторы:

Важно: чтобы добраться до болта, закрытого масляным фильтром, необходимо отодвинуть усилитель от кронштейна.

• Задвинуть насос назад, вывесив на шлангах.
• Демонтировать ремень привода кондиционера.
• Открутить болт, удерживающий зубчатый шкив ГРМ.
• Снять шкив и ремень.
• Открутить четыре гайки по углам корпуса электровентиляторов и два болта, фиксирующих его посередине.
• Снять вентиляторный блок со шпилек и вытащить вниз.

Совет: датчик положения коленвала затрудняет демонтаж вентиляторов. Потому их нужно вытаскивать постепенно. Сначала опускается левая сторона, потом блок смещается влево, приподнимая правый край, чтобы кожух стал вертикально.

Этот способ наверняка подходит для рестайлинговых моделей Нива Шевроле. На машинах постарше придется снимать решетку радиатора и бампер, откручивать крепления и отводить вперед радиаторы кондиционера и охлаждения. После этого доступ к электровентиляторам будет открыт.

Во время демонтажа следует внимательно запоминать порядок действия. Сборка производится в обратной последовательности.

Важно: срок службы моторов вентиляторов примерно одинаковый. Поэтому даже если отказал один из них, менять надо оба. Иначе вскоре придется снова заниматься ремонтом машины.

Снятие и замена резистора вентилятора

Перед началом работ необходимо заехать на смотровую яму и снять клемму с аккумулятора. Для ремонта понадобятся гаечные ключи 10-13, отвертка и новый резистор. Деталь установлена в балке снизу под радиатором. Порядок снятия следующий:

1. Открутить болты крепления и снять защиту картера вместе с грязезащитным кожухом.
2. Демонтировать защитную планку резистора и выкрутить деталь.

Сборка выполняется в обратной последовательности.

Нива Шевроле: схема включения вентиляторов

Охлаждающая вентиляционная система автомобилей марки Chevrolet NIVA предназначена для полноценной работоспособности муфты. При медленном движении теплоотвод уверенно повышается, а интенсивность держится на приличном уровне. На сегодня это единственный способ охлаждения двигателя в долгой тянущейся пробке.

Принцип работы и устройство системы

Инженер-конструкторы Нивы применили парный блок охладителей для повышения эффективности кондиционирования радиатора, хоть это и сделало схему подключения более сложной в дальнейшем обслуживании.

Чтобы вентиляторы активизировались, используется 12-вольтовый синхронный электродвигатель с индуктором на основе постоянных магнитов (СДПМ). Благодаря неразборной конструкции, электромоторы не требуют специального обслуживания. Мощь электромотора составляет 110 Вт, а сам вентиляционный блок в полной сборке использует 18 А.

Включение происходит в определенном порядке благодаря электромагнитному реле, управляемого бортовым компьютером. Запуск электровентилятора, который находится рядом с решеткой радиатора, производится, когда температура жидкости для охлаждения превышает 99°С. Вторая же крыльчатка включается, когда допустимые значения нагрева составят 101°С.

В состав системы питания охладителей входят три реле и резистор, который в свою очередь обеспечивает уменьшение скорости одного вентилятора. Предохранители оберегают проводку и АКБ от короткого замыкания, а питание к ним идет от аккумуляторов. Сигналы управления поступают с 29 и 68 выводов контроллера двигателя. Выключение происходит автоматически, когда температура антифриза достигает 95°С.

Благодаря последовательной работе, снижается нагрузка на бортовую систему электросети. Во многих случаях для нормализации допустимых значений температуры используется первый вентилятор. Ночью это особенно необходимо, потому что лампы фар и габаритные огни могут перегрузить генератор.

Специальная возможность принудительной активации вентилятора во время движения по бездорожью или в условиях сильной загруженности дорог помогла бы при интенсивных на мотор, однако инженеры-конструкторы не добавили эту полезную функцию в автомобиль.

Для самостоятельной реализации этой опции, в первую очередь, нужно подключить дублирующие реле параллельного включения, а затем пустить питание от специального контроллера, который расположен в салоне.

Важно! Использование принудительного включения повышает надежность системы, однако есть и риск сбоев, поэтому в экстренных ситуациях владелец автомобиля всегда может включить муфту вручную.

Работа предохранителей

Комплектации Chevrolet NIVA 2009 года выпуска и более поздних моделей довольно сильно разнятся в схемах подачи электричества. Однако в обоих случаях предохранители обеспечены специальными вставками, созданными для защиты цепи питания и расположенными в добавочном блоке, находящимся за бардачком. Сила электрического тока в схеме составляет 50 А.

Если цифровые значения тока превышены, цепь может разомкнуться или расплавиться. Оценка работоспособности детали производится по визуальной составляющей и мультиметра. Для оценки следует заранее аккуратно изъять предохранитель, находящийся в блоке.

Реле для запуска работы вентилятора

В запасном блоке могут находиться не только сами предохранители, там же могут располагаться электромагнитные реле. Они контролируют работу системы охлаждения двигателей, цепи которых питаются от замка зажигания бортового компьютера. Ток идет от АКБ через сами предохранители.

Работа реле производится следующим образом: в самом начале на вывод подается напряжение, в результате образуется электромагнитное поле путем прохождения тока через индуктивную катушку. В дальнейшем ток, проходящий через реле, запускает двигатель. Если напряжение убрать, то контакты разомкнутся из-за пружины, которая присутствует в механизме, а сам вентилятор остановится.

Есть несколько способов проверки работы реле. Самый простой метод — заменить реле на такое же рабочее и проверить состояние системы. Заглушить двигатель, затем отключить разъем датчика температуры, после этого послышится характерный щелчок реле. Затем нужно снять и прозвонить выходные контакты с помощью мультиметров, постоянно подавая напряжение на вывод. С термодатчика информация подается прибору включения блока.

Замена вентилятора печки Нива Шевроле: почему не работает, скрипит, ремонт своими руками

Поломка печного вентилятора на «Шевроле Ниве» — пожалуй, худшее, что может случиться с водителем, находящимся в тридцатиградусный мороз далеко от дома. Однако такого поворота событий можно избежать. Главное — вовремя обратить внимание на характерные признаки, указывающие на то, что вентилятор печки скоро откажет. А после этого можно самостоятельно заменить устройство, не подвергая себя риску обморожения.

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Существует несколько типичных признаков, по которым водитель может понять, что с вентилятором что-то не так. Вот они:

• вентилятор не вращается. Не заметить этого невозможно, поскольку в салоне машины вдруг становится необычно тихо. Эта проблема возникает, когда в предохранительном блоке выходит из строя предохранитель F18, отвечающий за электрическую цепь двигателя вентилятора. Кроме того, может быть повреждена обмотка на самом двигателе вентилятора. Например, на ней может быть нарушена изоляция, после чего происходит замыкание соседних витков;Соседние витки на обмотке вентилятора «Шевроле Нивы» замкнули и мотор сгорел
• снижение оборотов вентилятора. Заметить такую неисправность гораздо сложнее. При этой поломке электродвигатель печки продолжает работать, но не на полную мощность. Опытный водитель с хорошим слухом поймёт, что вентилятор печки начал шуметь иначе. Это означает, что вращению вала сильно мешают изношенные щётки или коллектор. Проблема ещё и в том, что двигатель с такой поломкой потребляет больше тока. А это, в свою очередь, может вывести из строя предохранитель F18;
• скрип вентилятора. Он возникает, когда изнашиваются подшипники в электродвигателе. Причём по мере разрушения подшипников скрип постепенно нарастает, переходя в скрежет. Если водитель ничего не предпримет, вентилятор просто остановится, а предохранитель F18 сгорит. При этой поломке автовладельцу придётся менять электродвигатель целиком, поскольку найти в продаже подшипники для него не представляется возможным.

Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.

Последовательность действий

1. Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой.

   Два самореза на панели «Шевроле Нивы» выкручиваются с помощью крестовой отвёртки

2. Теперь консоль аккуратно отгибается вниз до тех пор, пока её нижний край не выйдет из зацепления (край консоли удерживается пластиковой защёлкой и при её открытии будет слышен характерный щелчок).

   Пластиковая консоль «Шевроле Нивы» отгибается вниз до щелчка

3. После снятия консоли предохранитель F18 извлекается из гнезда. Его расположение приведено на фото ниже.

   Предохранитель F18 в блоке «Шевроле Нивы» расположен в правом нижнем углу

4. Производится осмотр предохранителя. Если он вышел из строя, то вставка в его корпусе будет разорвана и оплавлена. Сам корпус предохранителя, скорее всего, тоже будет оплавлен и на нём будут видны следы копоти.

   Предохранитель F18 на «Шевроле Ниве» сгорел и оплавился

5. Сгоревший предохранитель заменяется новым, консоль возвращается на место.

Перед тем как приступать к работе, нужно запастись всем необходимым. Вот что нам потребуется:

• ключи-шестигранники, набор;
• отвёртка крестовая;
• новый вентилятор отопителя.

Последовательность замены

1. Открывается капот «Шевроле Нивы». Возле лобового стекла находится ниша с установленным в ней салонным фильтром, который прикрыт пластиковой крышкой на защёлках. Они открываются вручную, крышка снимается, затем извлекается и салонный фильтр. Открывается доступ к крыльчатке печного вентилятора.

   После снятия крышки с салонного фильтра «Шевроле Нивы» открывается доступ к крыльчатке вентилятора

2. На крыльчатке есть крепёжная скоба. Крестовой отвёрткой ослабляется болт, который её удерживает, скоба сдвигается в сторону и вынимается.

   Крепёжная скоба на крыльчатке «Шевроле Нивы» отодвигается в сторону

3. Открывается салон автомобиля. Всё той же крестовой отвёрткой откручиваются саморезы, удерживающие панель бардачка. Бардачок извлекается. Теперь есть доступ к электромотору отопителя.

   Доступ к мотору вентилятора «Шевроле Нивы» можно получить, сняв бардачок

4. Электромотор держится на трёх болтах-саморезах. Они выкручиваются с помощью шестигранника на 10.

   Моторчик вентилятора «Шевроле Нивы» держится на трёх саморезах

5. После выкручивания последнего самореза электромотор аккуратно опускается (никаких проблем возникнуть не должно, поскольку крепёжная скоба с крыльчатки уже снята).

   Мотор вентилятора «Шевроле Нивы» снят через бардачок

6. Когда электромотор будет снят, крыльчатка вентилятора полностью освободится и её можно будет извлечь через нишу салонного фильтра.

   Крыльчатка отопительного вентилятора «Шевроле Нивы» извлечена через нишу салонного фильтра

7. Старая крыльчатка заменяется новой, затем сборка всех узлов производится в обратной последовательности.

Есть несколько важных моментов, которые обязательно нужно учитывать, меняя вентилятор печки на «Шевроле Ниве». Вот они:

• крышку салонного фильтра следует снимать очень осторожно, поскольку защёлки, которые её держат, легко ломаются. Этот момент особенно актуален, если менять вентилятор приходится на морозе;
• опуская открученный электродвигатель, следует помнить, что на его валу есть небольшая направляющая втулка, которую очень легко потерять: она падает, скатывается по бардачку прямо в двигательный отсек и отыскать её там будет очень непросто;Направляющую втулку с вентилятора печки «Шевроле Нивы» очень легко потерять
• найти в продаже «родной» вентилятор для «Шевроле Нивы» удаётся далеко не всегда (его номер по каталогу — 21238118020). По этой причине многие автовладельцы устанавливают вентиляторы марки LUZAR (а его номер — lFh01211). Назвать эти устройства хорошей альтернативой нельзя, и вот почему. «Родные» вентиляторы для «Шевроле Нивы» могут вращаться со скоростью 3000 об/мин, тогда как аналог от фирмы LUZAR развивает скорость максимум в 2800 об/мин. «Родной» вентилятор потребляет ток всего в 18 А, а LUZAR потребляет 25 А. При этом предохранитель F18, о котором говорилось выше, рассчитан именно на 25 А, то есть риск его перегорания при использовании вентилятора LUZAR многократно возрастает. В такой ситуации оптимальным вариантом будет установка «родного» вентилятора на «Шевроле Ниву».Установка вентилятора LUZAR на «Шевроле Ниву» оправдана только в крайнем случае

Заменить сломанный вентилятор на «Шевроле Ниве» не так уж сложно. С этой задачей справится даже начинающий автолюбитель, хотя бы раз державший в руках крестовую отвёртку. Главное — не повредить защёлки на крышке салонного фильтра и не потерять направляющую втулку вентилятора.

• Алексей Степанов
• Распечатать

Пошаговая замена вентилятора печки нива шевроле своими руками: инструкция — Сайт об отечественном автопроме

Вентилятор печки не влияет на ходовые качества автомобиля. Однако водители со стажем знают, насколько он важен, особенно в холодное время года. В салоне резко понижается температура, замерзают стёкла, и движение становится невозможным. Заменить вентилятор отопителя салона своими руками довольно просто.

Расположение вентилятора печки на автомобиле «Нива Шевроле»

На автомобиле «Нива Шевроле» вентилятор печки расположен в подкапотном пространстве под салонным фильтром, несколько ниже лобового стекла. Под крыльчаткой установлен моторчик, который подключается через блок предохранителей к бортовой сети машины.

Вентилятор печки занимает центральное место в системе отопления салона автомобиля «Нива Шевроле»

Демонтаж моторчика в случае необходимости можно осуществить двумя способами:

• через отверстие для салонного фильтра, предварительно сняв сам фильтр;
• через салон, частично демонтировав торпедо.

Чаще прибегают к первому варианту, так как он менее трудоёмкий.

На «Ниве Шевроле» вентилятор печки располагается в салоне автомобиля под салонным фильтром

Симптомы неисправности вентилятора печки

Основные признаки выхода из строя вентилятора печки следующие:

• не работает электродвигатель;
• снижается скорость вращения электродвигателя;
• начинает скрипеть вентилятор.

В зависимости от появившихся симптомов определяется порядок действий по устранению проблемы.

Не работает электродвигатель

Если перестаёт работать электродвигатель, в салоне пропадает шум при включении отопителя.

Часто причиной этого является выход из строя предохранителя F18 номиналом 25А в соответствующем блоке, через который поступает напряжение на моторчик печки.

Другой причиной может быть повреждение обмотки двигателя вентилятора — при нарушении изоляции проводов возможно межвитковое замыкание. В этом случае электродвигатель подлежит замене.

:  Чип тюнинг двигателя машиныПри межвитковом замыкании электродвигатель перестаёт работать

Снижается скорость вращения электродвигателя

При снижении скорости вращения вала моторчика определить источник проблемы несколько сложнее. Уровень шума при уменьшении мощности электродвигателя становится заметно ниже. Это может быть обусловлено сильным износом якоря или щёток. Кроме этого, вентилятор начинает потреблять гораздо больший ток, и это может привести к выходу из строя предохранителя F18.

При сильном износе якоря электродвигатель будет врашаться гораздо медленнее

Начинает скрипеть вентилятор

Вентилятор начинает скрипеть при износе подшипников электродвигателя. Чем больше износ, тем сильнее скрип. Если не предпринимать никаких действий, то сгорит предохранитель печки, а сам моторчик заклинит. В этом случае электродвигатель следует заменить на новый.

При сильном износе подшипников двигатель заклинивает

Замена предохранителя вентилятора печки

Практически любая неисправность электродвигателя печки приводит к замене предохранителя F18. На автомобиле «Нива Шевроле» блок предохранителей расположен в салоне под панелью приборов и закрыт крышкой, закреплённой двумя саморезами. При замене F18 рекомендуется проверить и в случае необходимости заменить и другие предохранители.

Предохранитель печки находится в блоке предохранителей под панелью приборов

Если предохранитель F18 приходится менять довольно часто, то проблему следует искать в другом месте. Возможно, где-то в цепи питания электродвигателя возникает короткое замыкание.

Иногда предохранитель перегорает в результате сильного загрязнения салонного фильтра.

В этом случае электродвигателю не хватает мощности для нормальной вентиляции воздуха, и предохранитель выходит из строя.

Часто причиной остановки двигателя печки является сгоревший предохранитель

Подозрительный предохранитель вынимается из посадочного места в блоке специальным пинцетом. Если он перегорел, на его место устанавливается новый. При проверке лучше использовать мультиметр, так как визуально определить целостность предохранителя бывает затруднительно.

Предохранитель печки на «Ниве Шевроле» (F18) рассчитан на 25 А

Замена вентилятора печки

Заменить электродвигатель печки довольно просто.

Необходимые инструменты

Для работы потребуются:

• набор ключей-шестигранников;
• крестообразная отвёртка;
• новый электродвигатель отопителя.

:  Технические характеристики ВАЗ-2123

Демонтаж вентилятора печки

Вентилятор печки снимается следующим образом.

1. Отсоединяется минусовая клемма аккумулятора.
2. Справа (по ходу движения) под лобовым стеклом установлен салонный фильтр, защищённый крышкой на защёлках. После снятия крышки и извлечения фильтра открывается доступ к вентилятору отопителя.
   Для доступа к вентилятору отопителя снимается салонный фильтр
3. Снимается крыльчатка. Для этого крестообразной отвёрткой откручивается болт, удерживающий крепёжную скобу. Крыльчатка сдвигается в сторону и вынимается.
   Для снятия крыльчатки нужно открутить болт и вынуть крепёжную скобу
4. В салоне перед пассажирским сиденьем откручивается крепёж панели бардачка.
   Для доступа к электродвигателю снимается панель бардачка
5. Отсоединяется разъём с проводами питания.
   Для снятия электродвигателя необходимо отсоединить разъем с проводами питания
6. Коротким шестигранником на 10 откручиваются болты крепления, и электродвигатель вынимается.
   Электродвигатель печки крепится тремя болтами
7. После снятия двигателя через нишу салонного фильтра аккуратно вынимается крыльчатка.
   Крыльчататка свободно вытаскивается со стороны салонного фильтра

Установка вентилятора печки

Неисправный электродвигатель ремонтируют или меняют на новый. Повреждённую крыльчатку тоже следует заменить. В отверстия в её корпусе продевается тонкая проволока и закрепляется полости фильтра салона. Крыльчатка должна быть установлена таким образом, чтобы расположенный внутри её паз входил в штифт вала электромотора.

Перед установкой нового двигателя ось смазывается специальной смазкой.

Сборка выполняется в обратной последовательности. Если крыльчатка не встаёт на своё место, её следует несколько раз подвигать в разные стороны до полной посадки на вал двигателя. Затем под капотом кусачками перекусывается проволока, устанавливается крепёжная скоба и закручивается болт. Новый вентилятор печки установлен.

Таким образом, диагностика неисправностей, ремонт и замена вентилятора печки на автомобиле «Нива Шевроле» не представляет большой сложности. Для этого потребуется минимальный набор стандартных инструментов. Следите за печкой, и в салоне вашего авто всегда будет тепло.

Источник:

как поменять мотор печки на ниве шевроле

Без веревочки одному никак.

В последнее время приходится все чаще и чаще использовать отопитель в салоне автомобиля Шевроле Нива,…

Тут очень мало пространства, поэтому рекомендую заранее запастись короткой крестовой отверткой, так вы сэкономите свои нервные клетки. Далее нужно приготовить крыльчатку к установке.

В книжке написано, что надо снимать всю панель и только после этого производить замену, но на форумах пишут, что можно и обойтись, что я и сделал. Начал с доступа к воздухозабору в салон. В общем глаза боятся, а руки делают.

Если он вышел из строя, то вставка в его корпусе будет разорвана и оплавлена. Сам корпус предохранителя, скорее всего, тоже будет оплавлен и на нём будут видны следы копоти.

Вот что нам потребуется: Возле лобового стекла находится ниша с установленным в ней салонным фильтром, который прикрыт пластиковой крышкой на защёлках.

Они открываются вручную, крышка снимается, затем извлекается и салонный фильтр.

Открывается доступ к крыльчатке печного вентилятора. Крестовой отвёрткой ослабляется болт, который её удерживает, скоба сдвигается в сторону и вынимается.

Если мотор изначально туго идет — лучше поискать в другом месте. К слову, родной после того, как я его смазал литолом отпахал полгода в тишине.

Далее можно сразу купить салонный фильтр — когда мы еще туда полезем? А также не помешает источник света.

Как снять и заменить вентилятор

Для замены необходимо разобрать бардачок, а также вытащить салонный фильтр. Начал с доступа к воздухозабору в салон. Когда он будет в отверстии, его необходимо застопорить, чтобы он не двигался. После этого к планке требуется подключить провода, а к печке патрубки. Далее нужно проверить, как моторчик функционирует при включенном зажигании.

С кондиционером или отопителем в состоянии справиться даже начищающий автомобилист.

Вой не очень сильный, но все же раздражает. Купил новый электродвигатель и на выходных занялся ремонтом. Раньше у меня был старенький Мерседес, его я тоже ремонтировал сам, но потом он устарел настолько, что я его попросту отвез на разборку.

Так как опыта у меня в этом деле не было, перед началом замены прочитал информацию в интернете. Потом следует рукой проверить лёгкость проворачивания крыльчатки.

Если нет возможности или желания снимать панель приборов, можно попробовать подлезть снизу к печке. В таком случае обязательно придётся снимать бардачок, так как по-другому вытащить моторчик не представляется возможным.

Как не замёрзнуть в автомобиле?! Замена вентилятора в автомобиле Нива шевроле!

Снимаем бардачок, откручивая всё, что нам помешает. Потом надо отсоединить разъем на моторчике.

Если мотор не работает только в одном положении, следует просто заменить плату. Отсоединяем питание вентилятора и резиновые шланги.

Источник:

Замена отопителя на Нива Шевроле

• Система отопления и вентиляции салона кузова Нива Шевроле:
• 1 – воздуховод вентиляции,
• 2 – воздуховод обогрева ветрового стекла,
• 3 – промежуточный корпус,
• 4 – промежуточный воздуховод,
• 5 – корпус фильтра воздухозаборника,
• 6 – вентилятор системы отопления,
• 7 – центральное сопло вентиляции салона,
• 8 – облицовка панели рычагов управления,
• 9 – передний воздуховод обогрева салона,
• 10 – задний воздуховод обогрева салона,
• 11 – воздуховод обогрева ног,
• 12 – отопитель в сборе,
• 13 – боковое сопло.

Замена отопителя своими руками

Итак, у вас потёк радиатор печки, чтобы удостовериться в этом и не заниматься “мартышкиным трудом” трогаем со стороны переднего пассажира патрубки радиатора, если сухие, то смотрим под водительским ковром лужу. Если лужа от антифриза, то она будет жирная и сладкая на вкус. Итак если все признаки совпадают, то вероятнее всего потёк радиатор.

Едем в магазин, покупаем радиатор. Я купил обычный алюминиевый за 500 рублей и на всякий случай хомутов. Так же вам понадобится 10 литров антифриза. Так же запаситесь коробочками под саморезы, ведь их будет реально много!

Сливаем антифриз. Чтоб вышло как можно больше подуйте в расширительный бачок.

Сразу скажу что нужно снимать торпедо, если не хотите попасть на заправку кондея, хотя судя по догадкам и в том случае придётся снимать торпедо.

Первым делом снимаем бардачок, снимается легко, проблем не должно возникнуть.

Откручиваем центральную консоль вместе с магнитолой. Тут тоже ничего сложного.

Далее откручиваем декоративную панель центральной консоли, которая с боку. Ослабляем облицовку туннеля КПП. Для этого достаточно открутить по одному (вроде бы) крайнему саморезу. Со стороны водителя ближе к педалям, со стоны пассажира аналогично.

Далее начинаем разбирать декоративную облицовку торпедо, попутно скидывая приборную панель и подрулевой кожух с переключателями.Вытаскиваем воздуховод, который находится за приборной панелью. Тут помучаться вам придётся с тросиками. Почему нельзя снять торпедо целиком? — спросите вы. Вот этот болт вам не даст.

Вот этот болт. И как вообще конструкторы умудрились сделать так чтоб он закручивался со стороны испарителя? Итак мы имеем такую вот штуку. Каркас торпедо вместе с рулевой колонкой.

Откручиваем карданчик рулевой колонки. И начинаем откручивать каркас торпедо, предварительно скинув всю проводку с неё. Аккуратненько вытаскиваем всё это из машины и вуаля. Вы почти добрались до радиатора.

Далее откручиваем корпус радиатора от испарителя и туннеля КПП. Тут вам встретится шуруп, каторый находится между кожухом испарителя и кожухом радиатора. Это реально засада! Откручивается с бубном и матами. При сборке можно не закручивать, т.к.

закрутить его ещё сложнее, а держать он ничего практически не держит. Вытаскиваем центральный воздуховод и воздуховод, который проводит воздух в ноги водителя. Вроде бы всё. Выкручиваем 2 шурупа на радиаторе. Вытаскиваем, ставим новый.

И начинаем собирать в обратном порядке.

1. Если при сборке у вас осталось пара лишних саморезов, значит вы всё собрали правильно!

Спасибо за внимание! Если вдруг будут вопросы или я что-то может забыл добавить, обращайтесь, с радостью подскажу. Самое главное не бойтесь объёма работ и берегите себя!

Средняя оценка: 4,75 (4
