Масляный насос — ключевой элемент системы смазки двигателя, обеспечивающий циркуляцию масла и защищающий его от износа и перегрева. В статье рассмотрим назначение и расположение масляного насоса, его устройство и основные разновидности. Обсудим распространенные неисправности и методы их диагностики. Знание этих аспектов поможет владельцам автомобилей своевременно выявлять проблемы и поддерживать двигатель в исправном состоянии, что продлит срок его службы и повысит надежность.

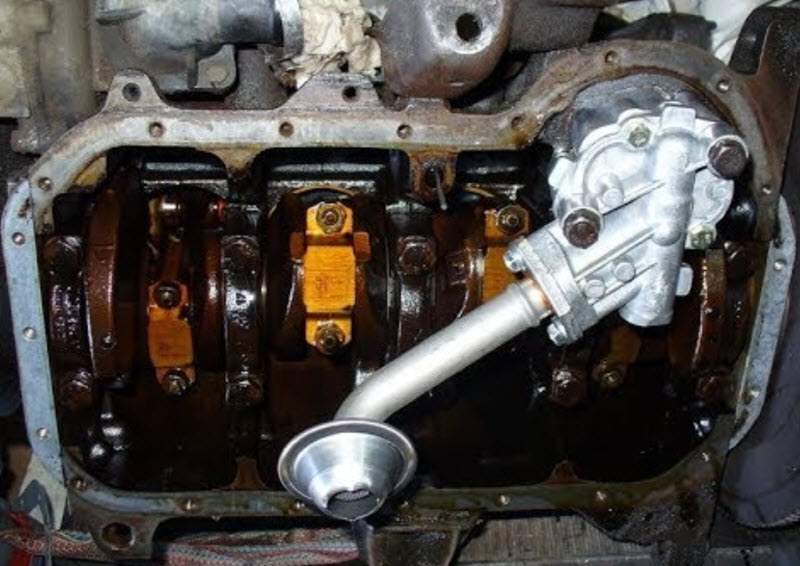

Где находится масляный насос в автомобиле
Насос, как правило, устанавливается в передней части двигателя, сразу за шкивами, которые приводят в действие вспомогательные агрегаты. Однако в некоторых случаях он может находиться ниже, под коленчатым валом, в верхней части картера. В первом варианте насос получает вращение непосредственно от коленвала, а во втором – через цепь от его звездочки или с помощью шестеренчатой передачи.
К насосу присоединяется маслозаборник, отверстие которого с фильтром грубой очистки располагается ниже уровня масла в картере, зачастую даже в специально созданном углублении.
Масляный насос является ключевым элементом системы смазки двигателя, обеспечивая циркуляцию масла для снижения трения и предотвращения износа деталей. Эксперты отмечают, что насос может быть как шестерёнчатым, так и роторным, в зависимости от конструкции двигателя. Основная функция насоса заключается в создании давления, необходимого для подачи масла к важным узлам, таким как подшипники и цилиндры.
Неисправности масляного насоса могут проявляться в виде снижения давления масла, что может привести к серьезным повреждениям двигателя. Частыми проблемами являются износ рабочих элементов, засоры в системе или утечки масла. Специалисты рекомендуют регулярно проверять уровень масла и состояние фильтров, чтобы предотвратить потенциальные неисправности. Правильная эксплуатация и своевременное обслуживание масляного насоса значительно увеличивают срок службы двигателя и его надежность.
Разновидности
Все насосы, по сути, имеют схожий принцип работы: они захватывают масло в определённую полость большого объёма, которая затем перемещается, уменьшаясь в размерах.
Благодаря несжимаемости перекачиваемой жидкости, масло будет выталкиваться в выходную магистраль. Уровень давления, создаваемого насосом, зависит от таких факторов, как размеры конструкции, скорость вращения, объём масла и работа регулирующего механизма.
В качестве регулирующего устройства чаще всего используется стандартный подпружиненный редукционный клапан, который открывается при достижении определённого давления и сбрасывает излишки масла обратно в картер.
Автомобильные масляные насосы могут быть выполнены в нескольких конструктивных вариантах:

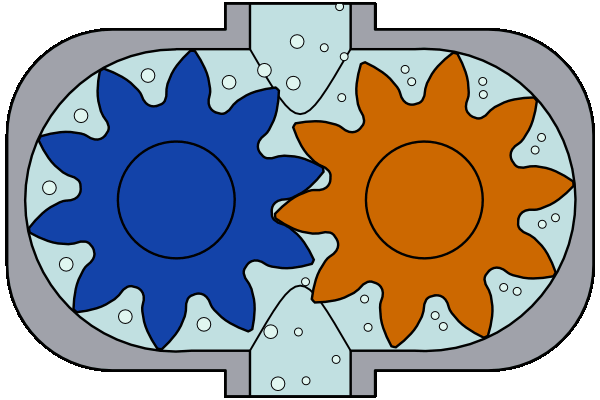

- Шестерёнчатые насосы, в которых пара шестерён, вращаясь, перемещает масло в полостях между своими крупными зубьями и корпусом, синхронно подавая его от входного патрубка к выходному;
- Роторные насосы, где одна шестерня с внешними зубьями помещена в другую с внутренними зубьями. Оси обеих шестерён смещены, что приводит к изменению объёма полостей между ними от нуля до максимума за один оборот;
- Плунжерные насосы шиберного типа менее распространены, так как их точность и минимальные потери не столь критичны, а объём оборудования больше, при этом износостойкость плунжеров ниже, чем у простых шестерёнчатых насосов.
1 — главная шестерня; 2 — корпус; 3 — канал поступления масла; 4 — ведомая шестерня; 5 — ось; 6 — канал подачи масла к деталям двигателя; 7 — разделительный сектор; 8 — ведомый ротор; 9 — главный ротор.
Наиболее распространены роторные насосы, которые отличаются простотой, компактностью и высокой надёжностью. В некоторых автомобилях они интегрированы в общий блок с балансирными валами, что упрощает цепной привод на передней стенке двигателя.
Читайте также:
| Элемент устройства | Функция | Возможные неисправности |
|---|---|---|
| Корпус насоса | Защита внутренних элементов, формирование рабочих полостей | Трещины, деформация, износ посадочных мест |
| Ведущая шестерня | Приводится в движение от коленчатого вала, передает вращение ведомой шестерне | Износ зубьев, люфт на валу, поломка зубьев |
| Ведомая шестерня | Вращается от ведущей шестерни, создает разрежение и нагнетание масла | Износ зубьев, заклинивание, поломка зубьев |
| Приемный патрубок с сеткой | Забор масла из поддона картера, фильтрация крупных частиц | Засорение сетки, деформация патрубка, утечки |
| Редукционный клапан | Поддерживает заданное давление масла в системе, сбрасывая излишки обратно в поддон | Заклинивание в открытом/закрытом положении, износ пружины, засорение |
| Перепускной клапан (для фильтра) | Открывается при засорении масляного фильтра, обеспечивая подачу нефильтрованного масла | Заклинивание, износ пружины, утечки |
| Приводной вал | Передает вращение от двигателя к ведущей шестерне | Износ шлицов, изгиб, поломка |
| Уплотнения (сальники, прокладки) | Предотвращают утечки масла | Износ, растрескивание, потеря эластичности |
| Масляный фильтр | Очищает масло от мелких частиц загрязнений (не является частью насоса, но тесно связан) | Засорение, повреждение корпуса, негерметичность |
Интересные факты
Вот несколько интересных фактов о масляном насосе, его устройстве и возможных неисправностях:
-
Принцип работы: Масляный насос работает на основе принципа создания разряжения, что позволяет ему забирать масло из картера и прокачивать его через систему смазки двигателя. В большинстве современных автомобилей используются шестеренные или ротационные насосы, которые обеспечивают стабильное давление масла, необходимое для смазки движущихся частей.
-
Влияние на производительность двигателя: Эффективность масляного насоса напрямую влияет на производительность двигателя. Недостаточное давление масла может привести к быстрому износу деталей, перегреву и даже серьезным повреждениям. Поэтому многие современные двигатели оснащены датчиками давления масла, которые предупреждают водителя о возможных проблемах.
-
Распространенные неисправности: Одной из наиболее распространенных неисправностей масляного насоса является его износ, что может привести к снижению давления масла. Также возможны проблемы с герметичностью, утечки масла и засорение фильтров. Регулярная замена масла и фильтров, а также диагностика системы смазки помогают предотвратить эти проблемы и продлить срок службы двигателя.
Устройство и работа
Привод насоса может быть как механическим, так и электрическим. Однако электрический привод используется довольно редко, в основном в сложных системах смазки спортивных двигателей с сухим картером, где устанавливается несколько таких устройств.
В большинстве случаев насос является чисто механическим и состоит из нескольких основных компонентов:
- корпус, который иногда имеет сложную форму, так как одновременно выполняет функции части картера, в нём размещены элементы маслозаборника, посадочное место для переднего сальника коленвала, датчика положения и некоторые крепёжные элементы;
- ведущая шестерня, обеспечивающая привод;
- ведомая шестерня, которая вращается под воздействием ведущей;
- редукционный клапан для регулировки давления;
- маслозаборник с фильтром грубой очистки (сеткой);
- уплотнительные прокладки, которые устанавливаются между частями корпуса и его креплением к блоку цилиндров.

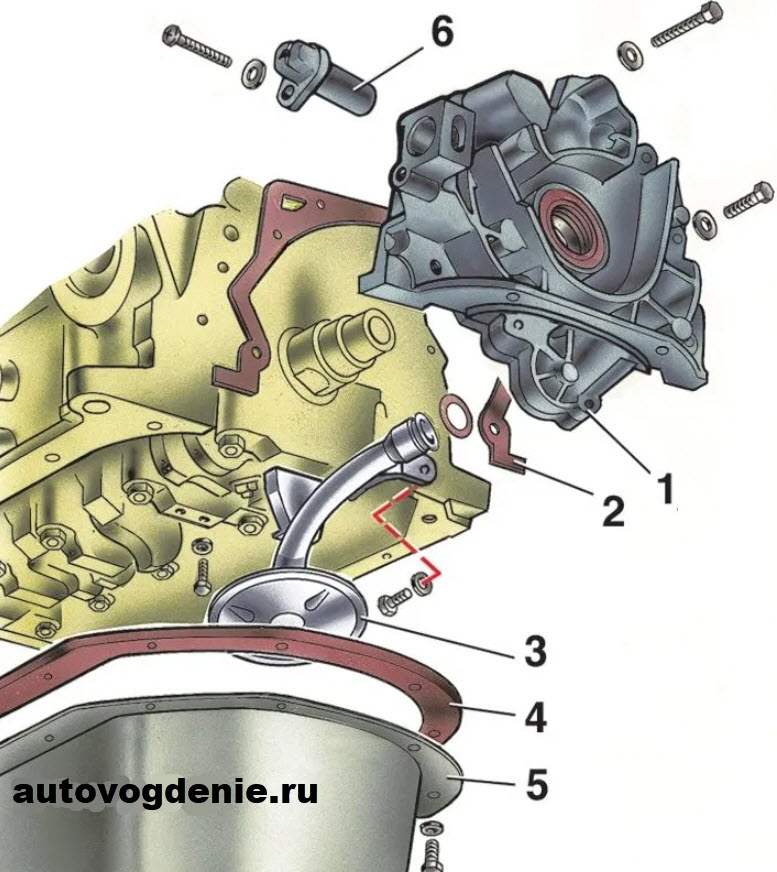

1 — насос; 2 — прокладка; 3 — маслоприемник; 4 — прокладка поддона; 5 — картер; 6 — датчик коленвала.
Принцип работы основан на непрерывной подаче масла, производительность которой зависит от скорости вращения коленчатого вала.
Передаточное число привода и форма нагнетания подбираются так, чтобы гарантировать минимально необходимое давление даже в самых неблагоприятных условиях, то есть при разогретом и жидком масле, а также при максимальном расходе через изношенные детали двигателя.
Если давление масла падает, это сигнализирует о том, что зазоры в системе превышают допустимые значения, производительность насоса недостаточна, и двигатель нуждается в капитальном ремонте. На индикаторной панели загорается соответствующий красный сигнал.
-
Читайте также:
Как проверить масляный насос
Проверка без демонтажа касается лишь одного параметра – давления масла в системе. Для быстрого контроля на некоторых моделях автомобилей предусмотрен стрелочный индикатор, который показывает минимально допустимое давление на холостых оборотах при нагретом масле. Датчик контрольной лампы также настраивается на этот уровень, и поскольку он служит аварийным индикатором, его цвет – красный.
Почему возникает ошибка P0172
Давление можно определить с помощью внешнего манометра, который устанавливается вместо датчика. Если его показания не соответствуют норме, то двигатель придется разбирать, так как причиной могут быть общий износ или неисправности в насосе. В редких случаях на некоторых автомобилях может срезаться привод.
Снятый насос разбирается, и его состояние тщательно проверяется. Наиболее часто выявляется износ зубьев роторов и шестерен, люфт осей, поврежденные отверстия в корпусе, а также неисправности редукционного клапана, включая его засорение. Если обнаружен износ, насос в сборе заменяется на новый.
Неисправности
Основной трудностью при диагностике причин потери давления является разделение износа насоса и двигателя в целом. Потеря давления, вызванная исключительно насосом, встречается крайне редко. Обычно это происходит только после некачественного капитального ремонта, когда сильно изношенный насос не был заменён.
В большинстве случаев причиной проблемы являются износ вкладышей, валов, турбины, регуляторов, которые зависят от давления масла, а также дефекты в нагнетающих магистралях. Двигатель отправляется на ремонт, в процессе которого также заменяется масляный насос. Можно утверждать, что специфических неисправностей в настоящее время не наблюдается.
Исключение составляют случаи разрушения привода и засорения клапана или сетки грубой очистки. Однако считать это поломкой насоса можно лишь условно.
Профилактика неисправностей заключается в поддержании чистоты системы смазки. Масло следует менять в два раза чаще, чем указано в инструкции, избегать использования дешёвых и контрафактных сортов, а в моторах с неизвестной историей рекомендуется периодически снимать поддон картера и очищать его от загрязнений и отложений, а также промывать сетчатый фильтр маслоприёмника.
Ремонт и замена масляного насоса
Масляный насос является одним из ключевых компонентов системы смазки двигателя, и его исправная работа критически важна для обеспечения надежности и долговечности двигателя. В случае неисправности насоса может возникнуть ряд проблем, включая недостаточную смазку, перегрев и, в конечном итоге, серьезные повреждения двигателя. Поэтому важно знать, как правильно проводить ремонт и замену масляного насоса.
-
Читайте также:
Диагностика неисправностей
Перед тем как приступить к ремонту или замене масляного насоса, необходимо провести диагностику. Основные признаки неисправности насоса включают:
- Снижение давления масла, что может быть показано на манометре;
- Шумы в двигателе, указывающие на недостаток смазки;
- Появление утечек масла в области насоса;
- Проблемы с запуском двигателя, особенно в холодное время года.
Если вы заметили один или несколько из этих признаков, рекомендуется обратиться к специалисту для более детальной диагностики.
Ремонт масляного насоса
Если диагностика показала, что масляный насос требует ремонта, необходимо определить, какие именно компоненты нуждаются в замене. В большинстве случаев ремонт включает в себя:
- Замена уплотнительных колец и прокладок, которые могут быть причиной утечек;
- Чистка внутренних каналов насоса от загрязнений и отложений;
- Проверка и, при необходимости, замена ротора и статора насоса;
- Проверка состояния приводного вала и его подшипников.
Важно помнить, что ремонт масляного насоса требует определенных навыков и инструментов, поэтому, если у вас нет опыта, лучше доверить эту работу профессионалам.
Замена масляного насоса
Если масляный насос не подлежит ремонту или его состояние критично, потребуется его замена. Процесс замены включает несколько этапов:
- Сначала необходимо слить масло из двигателя и снять защитный поддон, чтобы получить доступ к насосу.
- Затем отсоедините все трубопроводы, подключенные к насосу, и открутите крепежные болты, которые удерживают насос на месте.
- После этого аккуратно извлеките старый насос и установите новый, следя за правильной ориентацией и положением всех компонентов.
- Затем подключите трубопроводы, установите защитный поддон и залейте новое масло в двигатель.
- Наконец, запустите двигатель и проверьте его работу, убедившись, что нет утечек и давление масла в норме.
Замена масляного насоса — это ответственная задача, требующая внимательности и аккуратности. Рекомендуется использовать только качественные запчасти и следовать рекомендациям производителя автомобиля.
-
Читайте также:
В заключение, регулярная диагностика и своевременный ремонт или замена масляного насоса помогут избежать серьезных проблем с двигателем и продлить срок его службы. Не забывайте о важности поддержания системы смазки в исправном состоянии для обеспечения надежной работы вашего автомобиля.
Вопрос-ответ
Какова основная функция масляного насоса в двигателе?
Основная функция масляного насоса заключается в обеспечении циркуляции масла по системе смазки двигателя. Он нагнетает масло из поддона в систему, что позволяет смазывать движущиеся части, снижая трение и предотвращая износ.
Какие признаки указывают на неисправность масляного насоса?
Признаки неисправности масляного насоса могут включать низкое давление масла, шумы в двигателе, утечки масла и перегрев двигателя. Если вы заметили эти симптомы, рекомендуется немедленно проверить систему смазки.
Как можно диагностировать проблемы с масляным насосом?
Диагностика проблем с масляным насосом может включать проверку давления масла с помощью манометра, осмотр на наличие утечек и проверку состояния фильтра масла. Также стоит обратить внимание на уровень масла и его состояние, так как загрязненное масло может указывать на проблемы в системе.
Советы
СОВЕТ №1
Регулярно проверяйте уровень масла в двигателе. Низкий уровень масла может привести к недостаточному смазыванию и перегреву, что негативно скажется на работе масляного насоса.
СОВЕТ №2
Обращайте внимание на шумы и вибрации двигателя. Если вы заметили необычные звуки, это может быть признаком неисправности масляного насоса или других компонентов системы смазки.
СОВЕТ №3
Проводите регулярное техническое обслуживание вашего автомобиля, включая замену масла и фильтров. Это поможет предотвратить загрязнение и износ масляного насоса, продлевая его срок службы.
СОВЕТ №4
Если вы заметили снижение давления масла на приборной панели, не игнорируйте этот сигнал. Сразу же проверьте систему смазки, так как это может указывать на проблемы с масляным насосом или утечки масла.
