Как проверить и заменить ступичный подшипник на автомобиле

Ступичный подшипник — ключевой элемент подвески автомобиля, обеспечивающий плавное вращение колес и стабильность на дороге. Со временем подшипники могут выйти из строя, что ухудшает управляемость и увеличивает износ других деталей. В статье рассмотрим причины неисправностей ступичных подшипников и предоставим пошаговую инструкцию по их проверке и замене. Эти знания помогут своевременно выявлять проблемы и проводить необходимые ремонты, что повысит безопасность и надежность автомобиля.

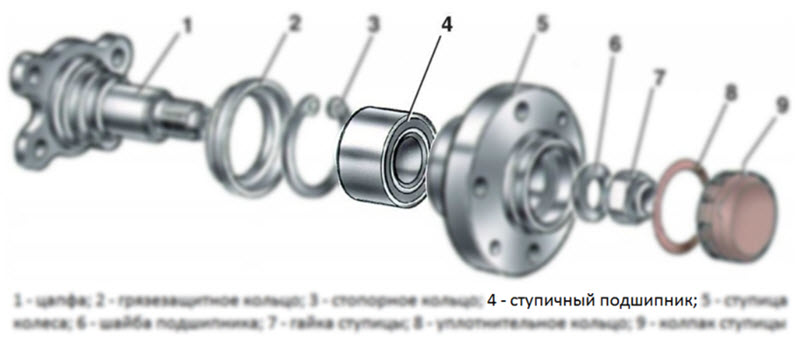

Структура и функции подшипника колеса

Подшипниковый узел выполняет важную функцию, обеспечивая свободное вращение колеса, которое установлено на ступице.

Можно выделить несколько ключевых компонентов, которые обеспечивают работу колеса:

• цапфа поворотного кулака (или неподвижная для неуправляемой оси), на которую устанавливается подшипник с внутренней обоймой в одной из конструкций;
• кулак с проушиной, в который запрессован подшипник с наружной обоймой, если ступица соединяется с внутренней частью;
• ступица, представляющая собой вращающуюся деталь, соединяющую одну из обойм подшипника с колесом;
• тормозной диск, который фиксируется на ступице;
• колёсный диск, соединённый со ступицей с помощью болтов или шпилек с гайками.

Связь между компонентами и их расположение зависят от выбранной конструкции ступичного узла, вариантов которой существует довольно много.

Эксперты рекомендуют начинать проверку ступичного подшипника с визуального осмотра. Необходимо обратить внимание на наличие трещин, коррозии и утечек смазки. Если есть подозрения на неисправность, следует провести тест на люфт, покачивая колесо в вертикальном и горизонтальном направлениях. Если люфт заметен, это может свидетельствовать о необходимости замены подшипника.

При замене важно использовать качественные запчасти, соответствующие стандартам производителя. Процесс включает снятие колеса, тормозного диска и, в некоторых случаях, тормозного суппорта. После этого подшипник можно извлечь с помощью специального инструмента. Установка нового подшипника требует аккуратности, чтобы избежать повреждений. Завершив работу, эксперты советуют провести тест-драйв для проверки правильности установки и отсутствия посторонних звуков.

Как проверить ступичный подшипник? Признаки неисправности и диагностика ступичного

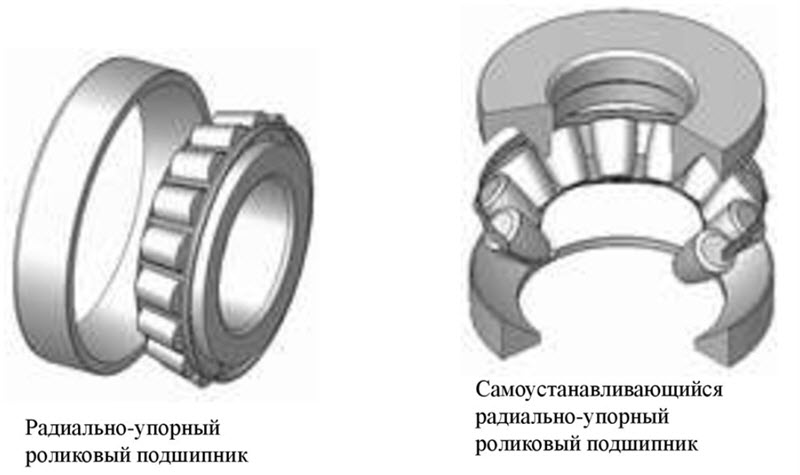

Какие бывают ступичные подшипники

Все компоненты можно разделить на группы в зависимости от формы тел качения, количества дорожек, метода обеспечения зазора и смазки, а также функционального объединения подшипника и ступицы.

В процессе развития узла можно выделить несколько поколений и конструктивных особенностей.

• Наиболее простая схема включает одиночный радиально-упорный подшипник, расположенный между осью (цапфой) и ступицей. Эта конструкция уже давно вышла из употребления в автомобильной технике, поэтому первым поколением можно считать систему из двух конических роликовых подшипников, установленных в противоположных направлениях на цапфе.

Наружные обоймы запрессованы в ступицу, а внутренние обоймы могут свободно перемещаться по цапфе под воздействием регулировочной центральной гайки, которая устанавливает минимальный зазор, необходимый для смазки.

Для ведущих колёс схема зеркально отражается: ступица с приводным валом находится внутри, цапфа отсутствует, а наружные обоймы прессуются в проушину кулака.

• Чтобы исключить необходимость регулировки в процессе эксплуатации, был создан двухрядный подшипник, зазор в котором обеспечивается максимальным сжатием внутренней разрезной обоймы.

Регулировка не требуется, центральная гайка затягивается с максимальным усилием. В качестве тел качения могут использоваться как ролики, так и шарики. Последние хуже справляются с нагрузками, но имеют меньшие потери на трение и создают меньше шума.

• Дальнейшее развитие технологии двухрядных узлов привело к созданию конструкции, в которой наружная обойма была исключена, и вместо неё использовалась ступица.

Таким образом, обойма выполняет ту же функцию, но с крепежом для колеса и тормозного диска. Это позволило исключить отдельную деталь и операции по запрессовке. Однако требования к материалам и термообработке возросли, что, соответственно, увеличило стоимость. Были также варианты с вращением по внутренней или внешней обойме, в зависимости от типа привода и схемы.

• Логичным следующим шагом стала схема HUB-3, где аналогичные изменения были внесены и в внутреннюю обойму. Это привело к созданию компактного и простого ступичного узла, который хорошо защищён от внешних воздействий и легко монтируется. Однако его стоимость значительно возросла.

• Конструкторы не собираются останавливаться на достигнутом. На радость производителям и к огорчению потребителей появляются ступицы, которые уже совмещены с приводными шарнирами ШРУС, тормозными дисками, и, возможно, в ближайшем будущем, с колёсами. Бездисковые обода уже существуют, но пока такие модули не получили широкого распространения.

Общими характеристиками для всех конструкций являются использование шариков или роликов, а также вращение по различным обоймам. Можно выделить ведущие и свободные оси, но это не является самым принципиальным аспектом.

Интересные факты

Вот несколько интересных фактов о проверке и замене ступичного подшипника:

1. Симптомы износа: Один из первых признаков износа ступичного подшипника — это шум, который усиливается при поворотах. Это связано с тем, что нагрузка на подшипник меняется в зависимости от направления движения. Если вы слышите гул или скрежет, это может быть сигналом о необходимости проверки подшипника.

2. Методы проверки: Для проверки состояния ступичного подшипника можно использовать метод «качания». Поднимите автомобиль на домкрате и покачайте колесо вверх-вниз и в стороны. Если вы заметите люфт или стук, это указывает на износ подшипника. Также можно прокрутить колесо и послушать, нет ли посторонних шумов.

3. Замена подшипника: Замена ступичного подшипника может потребовать специального инструмента, такого как пресс для подшипников. Важно помнить, что неправильная установка может привести к быстрому износу нового подшипника. Поэтому рекомендуется следовать инструкциям производителя и, при необходимости, обращаться к профессионалам для выполнения этой работы.

Симптомы неисправности

Колёсные ступичные узлы подвергаются значительным нагрузкам, особенно во время динамических ударов от неровностей дороги и при поворотах, включая боковые толчки.

Резерв прочности используется крайне редко, поэтому наиболее уязвимыми элементами являются тела вращения и беговые дорожки, которые со временем начинают выходить из строя. Это проявляется в нарушении равномерности вращения.

Среди основных признаков неисправности можно выделить два: шумы, такие как вой или хруст, а также перегрев. Неисправная деталь сталкивается с увеличенным трением, что приводит к повышению температуры и ускоренному износу, напоминающему лавину.

В конечном итоге это может привести к полному разрушению, значительному люфту и отделению колеса. Хотя иногда это может быть предотвращено зажатым суппортом тормозного диска, управляемость автомобиля при этом значительно ухудшается, что представляет собой серьезную угрозу безопасности.

Причины выхода из строя ступичного подшипника

Можно подробно рассмотреть процесс разрушения и факторы, способствующие этому, а также физические явления, которые с ним связаны.

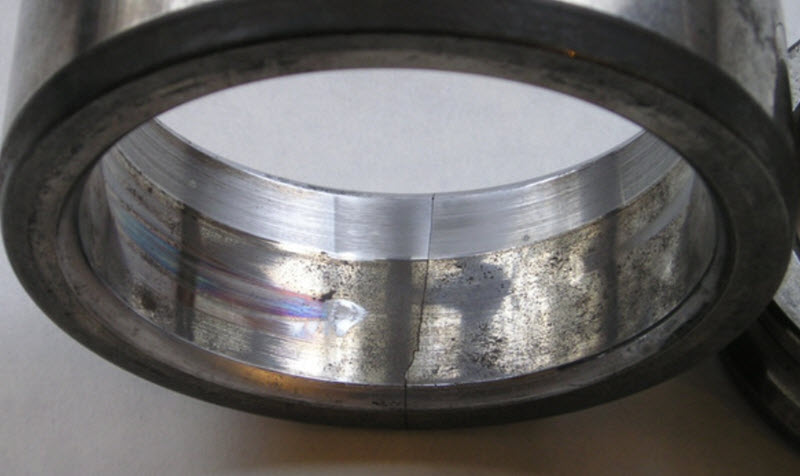

Разрушение поверхности

Усталость металла неизбежно приводит к образованию питтинга – выкрашиванию гладких поверхностей, что напоминает «лунный пейзаж». Контакт в шариковых подшипниках происходит практически точечно, а в роликовых – линейно, что создает значительные нагрузки на металл. Появление питтинга становится лишь вопросом времени.

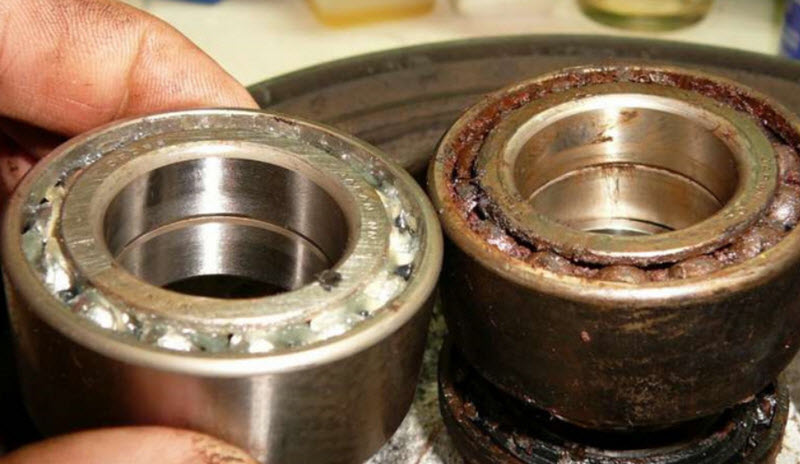

Атмосферная коррозия

Узел обычно защищен сальниковыми или манжетными уплотнениями, между которыми находится стойкая консистентная смазка. Однако полностью предотвратить проникновение влаги и кислорода невозможно, и коррозионная стойкость специальных сплавов может противоречить их прочностным характеристикам.

Важно знать: Замена опорного подшипника передней стойки с демонтажом амортизатора и без него.

Коррозия действует параллельно с усталостным питтингом. Ремонтники часто наблюдают, что в разрушенных узлах вместо смазки оказывается ржавая грязь.

Задиры поверхностей

Задир – это особая форма износа, возникающая по двум причинам: недостатку смазки и неправильному зазору. Последнее часто наблюдается в перетянутых узлах, где предусмотрена регулировка.

При отсутствии зазора или натяга могут работать только подшипники с циркуляцией жидкой смазки. Консистентная смазка требует зазора, но её пленка может оказаться нестабильной из-за нехватки или деградации, что приводит к отрывам поверхностного слоя металла – задиров.

Проблемы с герметичностью

Некоторые подшипники не имеют дополнительной герметизации полноценными сальниками с кольцевыми пружинами. Они закрыты лишь резинометаллическими заглушками, что не обеспечивает надежности. Со временем смазка заменяется водой и абразивами, что быстро приводит к повреждению поверхностей.

Ошибки при запрессовке

Нельзя допускать приложения усилия через тела качения при запрессовке. Это может привести к искажению их формы и образованию вмятин на беговых дорожках. Такой узел не прослужит долго, начнет шуметь, перегреваться и разрушаться из-за микроударов. При работе следует использовать оправки и прессовое оборудование.

Неправильная затяжка гайки ступицы

Многие путают ступичные узлы с регулирующей гайкой и гайкой, которая затягивается с большим моментом до соприкосновения половинок обоймы. В результате вместо необходимого зазора может возникнуть натяг или, наоборот, нештатный люфт, что приведет к ударному разрушению.

Перегрев

Неправильный перегрев может возникать по различным причинам. Это может быть тепло от тормозов, внутренние потери на трение изношенных деталей или потеря смазки. Металл теряет свою прочность и быстро изнашивается.

Преодоление водных преград

Не все автомобили предназначены для постоянного преодоления бродов и глубоких луж. Большинство из них страдают от вымывания смазки, коррозии и ускоренного износа. В качестве доработки иногда устанавливаются нестандартные уплотнения.

Увеличенный диаметр колеса

Большие колеса не только повышают проходимость, но и создают дополнительную нагрузку на ступичные узлы из-за увеличенных плечевых и вибрационных нагрузок. Если автомобиль, чаще всего внедорожник, подвергается таким доработкам, необходимо усиливать и подшипники, используя измененные подшипники для большего диаметра ступицы и механическую обработку кулаков.

Развал-схождение

При нарушении углов установки колес подшипники испытывают изменения вектора нагрузки на обоймы, что также влияет на элементы качения. К динамическим нагрузкам добавляются статические, что приводит к ускоренному износу деталей и снижению ресурса.

Заводской брак

Стремясь сэкономить на ремонте, владельцы часто приобретают некачественные изделия от малоизвестных производителей. Это приводит к большему количеству брака и использованию металла с упрощенной рецептурой. При одинаковых размерах узел не способен выдерживать даже стандартные нагрузки. Также могут встречаться дефекты формы шариков, бракованные сепараторы и недостаток или отсутствие заложенной смазки.

Как проверить передний и задний подшипник ступицы

Наиболее просто провести диагностику подшипника колеса, который не подключен к приводу. Его следует вращать вручную в подвешенном состоянии, обращая внимание на плавность вращения, отсутствие посторонних звуков, перекатов и вибраций. Даже малейшие подозрения должны стать основанием для замены.

В случае с приводными колесами дефекты могут скрываться за элементами трансмиссии. Можно проверить наличие поперечного люфта, однако для точной диагностики потребуется отсоединить приводной вал. Тем не менее, опытный специалист сможет выполнить диагностику и без необходимости разбирать узлы.

Как проверить ступичный подшипник — признаки неисправности

Замена колесных подшипников

Замена деталей устаревших конструкций требует больше усилий, так как необходимо демонтировать колесо, ступицу, тормозной диск и суппорт, а также выпрессовать старые обоймы и установить новые подшипники.

При этом важно прикладывать усилие исключительно к прессуемой обойме, избегая передачи нагрузки через шарики или ролики.

Интегральные ступичные узлы, которые фиксируются с помощью болтов или гаек, значительно упрощают процесс и не требуют применения прессов. Это также снижает риск повреждения беговых дорожек.

Кроме того, отсутствуют специфические проблемы, связанные с изменением геометрии ступиц, которые использовались с изношенными подшипниками, однако за это приходится платить более высокую цену за укрупненные узлы.

Замена подшипника передней ступицы без пресса своими руками

Советы по выбору качественных ступичных подшипников

При выборе ступичных подшипников важно учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы вашего автомобиля. Вот несколько советов, которые помогут вам сделать правильный выбор:

• Качество материалов: Обратите внимание на материалы, из которых изготовлены подшипники. Высококачественные подшипники обычно изготавливаются из легированной стали, что обеспечивает их прочность и устойчивость к износу. Избегайте подшипников из низкокачественных материалов, так как они могут быстро выйти из строя.
• Производитель: Выбирайте подшипники от известных и проверенных производителей. Бренды с хорошей репутацией, такие как SKF, FAG, Timken и другие, предлагают продукцию, прошедшую строгий контроль качества. Это гарантирует, что вы получите надежный продукт.
• Совместимость: Убедитесь, что выбранные подшипники совместимы с вашей моделью автомобиля. Проверьте спецификации и размеры, чтобы избежать проблем с установкой. Неправильный выбор может привести к повреждению как подшипника, так и ступицы.
• Тип подшипника: Существуют разные типы ступичных подшипников, такие как однорядные и многорядные. Выбор зависит от конструкции вашего автомобиля и условий эксплуатации. Например, многорядные подшипники могут быть более устойчивыми к нагрузкам, но и стоят дороже.
• Уплотнения: Обратите внимание на наличие уплотнений. Хорошие подшипники имеют герметичные уплотнения, которые защищают их от грязи и влаги. Это значительно увеличивает срок службы подшипников и снижает риск их преждевременного выхода из строя.
• Гарантия: Не забывайте проверять условия гарантии на подшипники. Надежные производители обычно предлагают длительную гарантию, что свидетельствует о высоком качестве их продукции.
• Отзывы и рекомендации: Перед покупкой полезно ознакомиться с отзывами других автовладельцев и рекомендациями механиков. Это поможет вам получить представление о реальном качестве и надежности подшипников.

Следуя этим советам, вы сможете выбрать качественные ступичные подшипники, которые обеспечат надежную работу вашего автомобиля и снизят риск возникновения проблем на дороге.

Вопрос-ответ

Как понять, что ступичный подшипник под замену?

Наиболее значимый признак неисправности узла — гул. Он может исчезать или усиливаться на поворотах. Если гул становится постоянным, а спустя время сменяется характерным хрустом и вибрацией, высока вероятность того, что ступичный подшипник почти полностью разрушился.

Как определить, какой ступичный подшипник будет неисправен?

Для реализации этого способа необходимо проверить люфт каждого колеса по очереди. Каждое из колес поднимается домкратом с противооткатом, затем колесо необходимо раскачать в вертикальной и горизонтальной плоскостях, затем немного раскрутить. Если ступицы изношены, люфт будет явным.

Можно ли заменить ступичный подшипник самостоятельно?

Замена подшипника ступицы может показаться сложной задачей, но при правильном подходе и инструментах это можно сделать самостоятельно, экономя время и деньги на походах в автосервис.

Советы

СОВЕТ №1

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запчасти. Вам понадобятся домкрат, ключи, отвертки, а также новый ступичный подшипник. Проверьте руководство по эксплуатации вашего автомобиля, чтобы узнать точные размеры и тип подшипника.

СОВЕТ №2

При снятии колеса и тормозного механизма будьте осторожны. Используйте подходящие методы для снятия тормозных колодок и дисков, чтобы избежать повреждений. Обязательно фиксируйте детали, чтобы не потерять их во время работы.

СОВЕТ №3

Обратите внимание на состояние других компонентов, таких как тормозные диски и суппорты, во время замены подшипника. Если они также изношены, лучше заменить их сразу, чтобы избежать дополнительных затрат и работы в будущем.

СОВЕТ №4

После установки нового подшипника обязательно проверьте его работу. Прокатитесь на автомобиле на небольшой скорости и прислушайтесь к посторонним звукам. Если вы заметили шум или вибрацию, возможно, подшипник установлен неправильно и требует повторной проверки.
