В статье рассмотрим регулировку тепловых зазоров клапанов, важную для эффективной работы двигателя. Клапана и система фаз газораспределения обеспечивают поступление воздуха и отвод выхлопных газов, что влияет на производительность и экономичность. Правильный тепловой зазор предотвращает износ деталей и обеспечивает стабильную работу мотора. Разберем, каким должен быть этот зазор, последствия неправильной настройки и предоставим пошаговую инструкцию по регулировке на примере автомобиля ВАЗ 2107.
Роль клапанов и фаз газораспределения в двигателе
Одной из ключевых характеристик двигателя, когда речь идет о его максимальной мощности при разумном расходе топлива, является наполнение цилиндров свежей топливной смесью. Эта смесь поступает в рабочий объем через клапанную систему, которая также отвечает за выпуск отработанных газов.
При высоких оборотах двигателя, включая как максимальные, так и минимальные значения холостого хода, массы газов, проходящие через цилиндры, начинают проявлять свои аэродинамические, инертные и другие свойства, которые влияют на эффективность сгорания и тепловое расширение.
Эффективность преобразования энергии топлива в механическую работу зависит от своевременной подачи смеси в рабочую зону и её быстрого удаления после сгорания.
Моменты открытия и закрытия клапанов зависят от фазы движения поршня, что и определяет концепцию фазированного газораспределения.
В любой момент времени, что для двигателя соответствует углу поворота коленчатого вала и конкретному такту работы в цикле, состояние клапана можно определить с высокой точностью. Это состояние может варьироваться только в зависимости от оборотов и нагрузки, которые находятся в строго заданных пределах, контролируемых системой регулировки фаз (фазорегуляторами). Такие системы устанавливаются на самых современных и высокоэффективных двигателях.
Регулировка тепловых зазоров клапанов в двигателе — важная процедура, требующая внимательности и точности. Эксперты подчеркивают, что правильный зазор обеспечивает оптимальную работу двигателя, предотвращая его перегрев и износ. Для начала необходимо ознакомиться с рекомендациями производителя, так как значения зазоров могут варьироваться в зависимости от модели.
Специалисты советуют использовать щупы для измерения зазоров, что позволяет добиться высокой точности. В случае необходимости регулировки, важно аккуратно подбирать шайбы или регулировочные винты, чтобы не нарушить баланс работы клапанов. Также рекомендуется проводить эту процедуру на холодном двигателе, так как температура влияет на размеры деталей. Регулярная проверка и корректировка тепловых зазоров не только продлевает срок службы двигателя, но и улучшает его производительность.
Признаки и последствия неправильного зазора

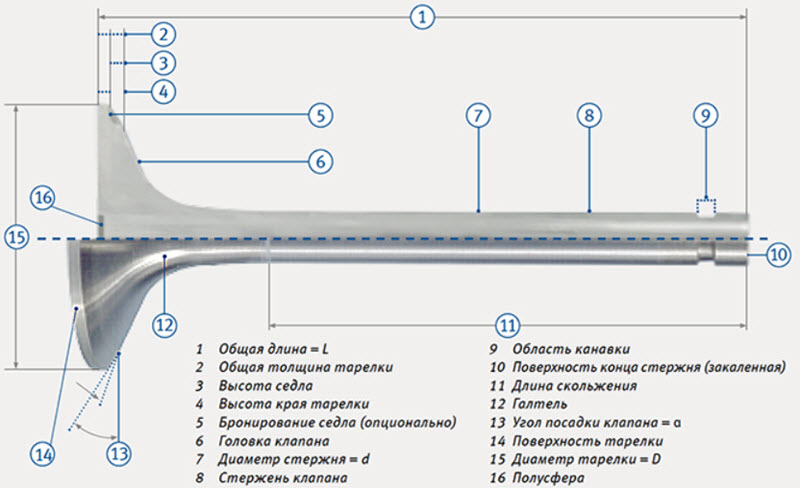

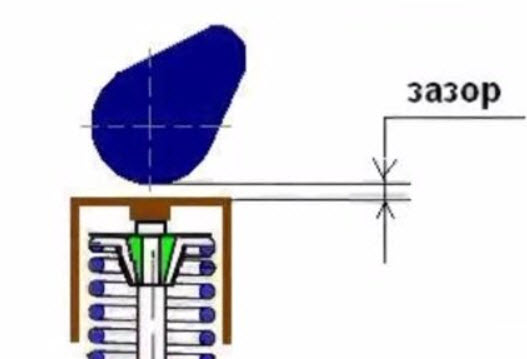

В идеальном варианте, точность функционирования клапанов достигается при нулевом зазоре. В таком случае клапан будет точно следовать траектории, заданной профилем кулачка распредвала, который имеет достаточно сложную и тщательно разработанную форму.
Однако добиться этого можно лишь при использовании гидрокомпенсаторов зазоров, которые также могут называться гидротолкателями или гидроопорами в зависимости от конкретного исполнения.
В других ситуациях зазор будет незначительным, но всё же конечным, и будет зависеть от температуры. Инженеры, занимающиеся разработкой двигателей внутреннего сгорания, с помощью экспериментальных и расчетных методов определяют, каким должен быть зазор изначально, чтобы в любых условиях его изменения не повлияло негативно на работу двигателя, не вызвало повреждений и не снизило его эксплуатационные характеристики.
Читайте также:
| Этап регулировки | Описание действия | Инструменты |
|---|---|---|
| Подготовка | ||
| Охлаждение двигателя | Дайте двигателю полностью остыть до комнатной температуры. | Нет |
| Снятие клапанной крышки | Открутите болты и аккуратно снимите клапанную крышку. | Гаечный ключ, торцевая головка |
| Определение ВМТ | ||
| Поиск ВМТ первого цилиндра | Прокрутите коленчатый вал до верхней мертвой точки (ВМТ) такта сжатия первого цилиндра. | Гаечный ключ, вороток, индикатор ВМТ (опционально) |
| Измерение зазоров | ||
| Измерение зазоров | Вставьте щуп соответствующей толщины между толкателем и клапаном. | Набор щупов |
| Регулировка зазоров | ||
| Ослабление контргайки | Ослабьте контргайку регулировочного винта. | Гаечный ключ |
| Регулировка винта | Поворачивайте регулировочный винт до получения нужного зазора. | Отвертка |
| Затягивание контргайки | Затяните контргайку, удерживая регулировочный винт. | Гаечный ключ |
| Повторение для всех цилиндров | ||
| Повторение процедуры | Повторите шаги 3-5 для всех остальных цилиндров в порядке работы двигателя. | Нет |
| Завершение | ||
| Установка клапанной крышки | Установите клапанную крышку на место, затянув болты. | Гаечный ключ, торцевая головка |
| Проверка работы двигателя | Запустите двигатель и убедитесь в отсутствии посторонних шумов. | Нет |
Интересные факты
Вот несколько интересных фактов о регулировке тепловых зазоров клапанов в двигателе:
-
Влияние на производительность: Правильная регулировка тепловых зазоров клапанов критически важна для оптимальной работы двигателя. Слишком большой зазор может привести к неэффективному закрытию клапанов, что снижает компрессию и мощность, в то время как слишком маленький зазор может вызвать заедание клапанов и их преждевременный износ.
-
Методы регулировки: Существуют разные методы регулировки тепловых зазоров, включая использование специальных щупов и регулировочных винтов. В некоторых современных двигателях применяются гидравлические компенсаторы, которые автоматически поддерживают нужный зазор, что упрощает обслуживание.
-
Частота проверки: Регулировка тепловых зазоров не является одноразовой процедурой. В зависимости от конструкции двигателя и условий эксплуатации, такие проверки рекомендуется проводить каждые 10 000 — 30 000 километров пробега. Регулярная проверка помогает предотвратить серьезные повреждения и продлить срок службы двигателя.
Большой зазор
На первый взгляд, увеличение зазоров в клапанном приводе может показаться безобидным. Тем не менее, тепловые изменения не устранят их полностью, что может привести к серьезным проблемам.
Однако рост таких зазоров не проходит без последствий:
- двигатель начинает издавать характерный стук, что связано с увеличением разгона деталей перед их соприкосновением;
- ударные нагрузки способствуют повышенному износу и выкрашиванию металлических поверхностей, а образовавшаяся пыль и стружка распространяются по двигателю, повреждая все детали, которые получают смазку из общего картера;
- фазы газораспределения начинают запаздывать из-за времени, необходимого для устранения зазоров, что приводит к ухудшению характеристик на высоких оборотах.
Интересно, что двигатель с громким стуком и большими зазорами может демонстрировать отличную тягу на низких оборотах, что иногда называют «тракторной тягой». Однако намеренно допускать такую ситуацию не стоит, так как мотор будет быстро изнашиваться из-за воздействия продуктов, возникающих на поверхностях, испытывающих ударные нагрузки.
Маленький зазор
Сокращение зазора может привести к гораздо более серьезным и необратимым последствиям. При нагреве недостаточный зазор быстро исчезнет, и в соединении кулачков и клапанов возникнет натяжение. В результате тарелки клапанов перестанут надежно фиксироваться в своих гнездах.
Это приведет к нарушению охлаждения тарелок клапанов, так как часть тепла, которую они должны сбрасывать в металл головки во время закрытия, не будет отводиться должным образом. Несмотря на то что клапаны изготавливаются из жаропрочных сталей, они быстро перегреются и могут прогореть из-за высокой температуры и наличия кислорода. В итоге двигатель потеряет компрессию и выйдет из строя.
-
Читайте также:
Регулировка тепловых зазоров клапанов
В процессе нормальной работы некоторых двигателей может наблюдаться увеличение клапанных зазоров из-за износа. Это явление считается безопасным, так как его легко заметить по характерному стуку.
Однако гораздо более серьезной проблемой является уменьшение зазоров, что происходит у большинства моторов. Чтобы избежать полного обнуления зазоров и повреждения тарелок, необходимо строго следовать заводским рекомендациям по регулировке.
Используем щуп

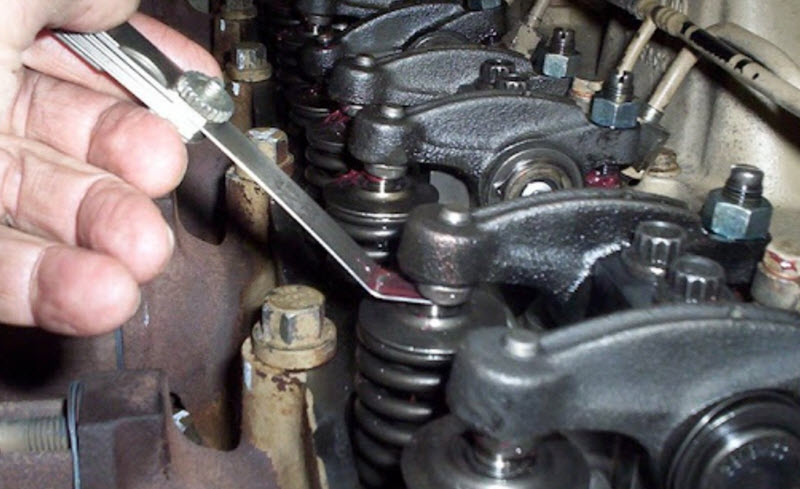

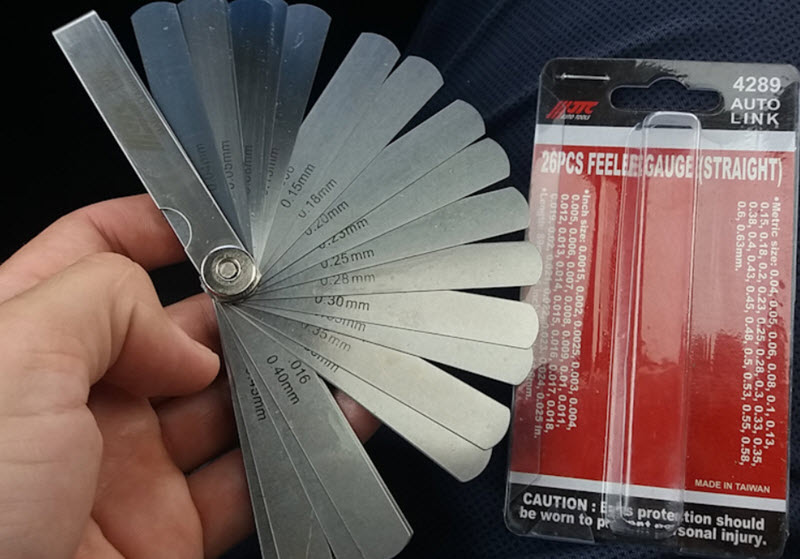

Наиболее простой метод заключается в том, чтобы снять клапанную крышку, отвести кулачок от проверяемого клапана и попытаться вставить в зазор плоский щуп из набора.
Как правило, толщина щупов увеличивается с шагом 0,05 мм, что обеспечивает необходимую точность измерений. Величиной зазора считается толщина самого толстого щупа, который все еще может пройти в зазор.
С помощью рейки и индикатора
На некоторых двигателях, особенно тех, которые оснащены коромыслами (рычагами, рокерами) в механизме привода, имеется возможность установки специального устройства в виде рейки, на которой размещены гнёзда для установки точного индикатора часового типа.
Прикрепив его ножку к рычагу напротив стебля, можно вручную или с помощью специальной вилки покачать рокер, который не контактирует с кулачком, и считывать показания по шкале индикатора с точностью около 0,01 мм. Хотя такая высокая точность не всегда необходима, процесс регулировки становится значительно более удобным.
-
Читайте также:
Что делать если стоит ГБО
Пропано-бутановая смесь обладает значительно более высоким октановым числом по сравнению с обычным бензином, который широко используется. Это приводит к тому, что она сгорает медленнее, что в свою очередь нагревает выхлопные клапаны. В результате зазоры начинают уменьшаться гораздо быстрее, чем это предполагали создатели двигателя, ориентируясь на использование бензина.

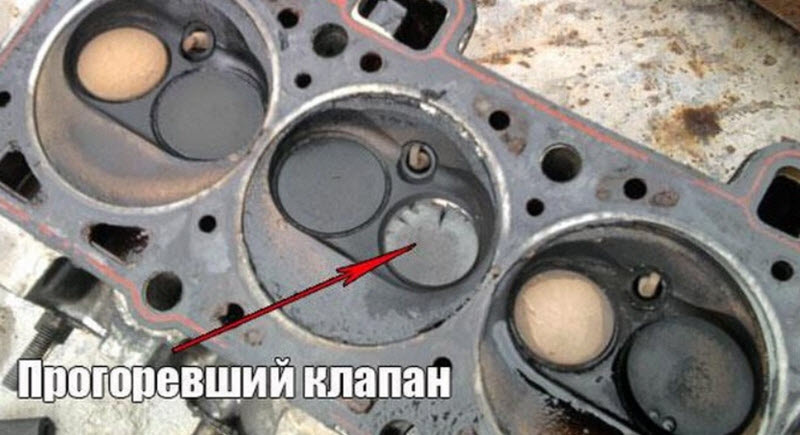

Важно знать: Как определить, что клапан прогорел: причины, симптомы и последствия
Чтобы предотвратить преждевременное повреждение тарелок и гнёзд, зазоры при регулировке устанавливаются с увеличением. Конкретный размер зависит от типа двигателя, обычно добавляется 0,15-0,2 мм.
Можно установить и большее значение, но в этом случае придётся смириться с повышенным уровнем шума, снижением мощности и увеличенным износом механизма газораспределения при работе на частичных нагрузках. Наилучшим решением будет использование двигателей с гидрокомпенсаторами, адаптированных под газ.
Пример регулировки клапанов на ВАЗ 2107

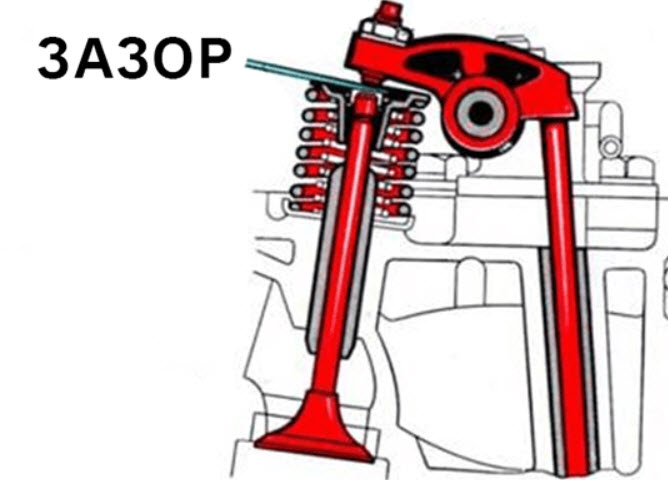

На автомобиле ВАЗ-2107 установлен традиционный двигатель, в котором клапаны приводятся в движение через рокеры от единственного распредвала. Со временем зазоры увеличиваются, а конструкция не отличается высоким качеством, поэтому регулировку следует проводить примерно каждые 20 тысяч километров пробега.
Эту процедуру можно выполнить самостоятельно, так как навык накапливается довольно быстро. Для работы потребуется лишь прокладка клапанной крышки; не стоит пытаться использовать её повторно или комбинировать с герметиком, так как крышка имеет слабую конструкцию, а крепеж ненадежен, что может привести к быстрому загрязнению мотора из-за утечек масла.

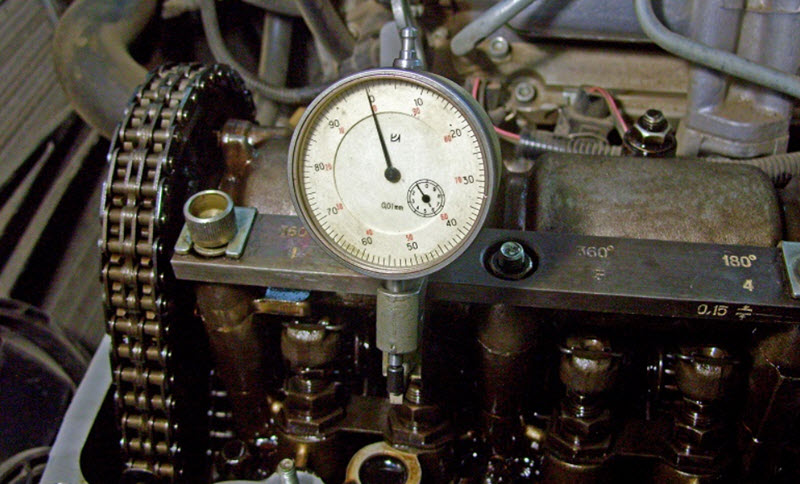

Рекомендуется приобрести набор, состоящий из рейки и индикатора. Преимущества такого инструмента известны тем, кто профессионально занимается двигателями и способен оценить разницу между точным устройством и обычным щупом.
Порядок регулировки клапанов по цилиндрам и кулачкам распредвала указан на самой рейке, а также доступен в любой инструкции по ремонту автомобилей ВАЗ.
- Сначала четвёртый цилиндр нужно установить в верхнюю мёртвую точку такта сжатия, после чего регулируются 6 и 8 клапаны. Измерьте зазор с помощью индикатора, затем ослабьте контргайку и с помощью регулировочного болта внесите необходимую компенсацию износа.
- Далее повторите эти действия для всех клапанов, поворачивая коленвал последовательно на 180 градусов, что соответствует 90 градусам по распредвалу. Номера кулачков и углы поворота указаны на рейке.
- Если вы используете щуп, то вставьте его в зазор, подожмите регулировочным болтом и контргайкой. Необходимо добиться такого прижима, чтобы щуп можно было извлечь из зазора с небольшим усилием, что соответствует стандартному зазору в 0,15 мм.
Поскольку крышка снята, будет разумно проверить натяжение цепи и состояние натяжителя, его башмака и успокоителя. Если потребуется провести ремонт или подтянуть цепь, регулировку клапанов следует осуществить только после завершения всех работ с цепью.
Советы по профилактике и обслуживанию клапанов
Регулировка тепловых зазоров клапанов — это важная процедура, которая помогает поддерживать двигатель в хорошем состоянии и предотвращает его преждевременный износ. Однако, чтобы избежать проблем с клапанами, необходимо также уделять внимание их профилактике и обслуживанию. Вот несколько советов, которые помогут вам в этом процессе.
-
Читайте также:
1. Регулярная проверка зазоров
Проверяйте тепловые зазоры клапанов в соответствии с рекомендациями производителя вашего автомобиля. Обычно это делается каждые 15 000 — 30 000 километров пробега. Регулярная проверка позволит вам выявить изменения в зазорах до того, как они станут критическими.
2. Использование качественного масла
Выбор правильного моторного масла имеет огромное значение для работы клапанов. Используйте масло, рекомендованное производителем, с правильной вязкостью. Качественное масло обеспечивает лучшую смазку и охлаждение, что способствует снижению износа клапанов и других компонентов двигателя.
3. Поддержание системы охлаждения
Перегрев двигателя может привести к деформации клапанов и изменению тепловых зазоров. Убедитесь, что система охлаждения работает эффективно: регулярно проверяйте уровень охлаждающей жидкости, состояние радиатора и термостата. Замена антифриза также должна проводиться в соответствии с рекомендациями производителя.
4. Проверка и замена свечей зажигания
Состояние свечей зажигания напрямую влияет на работу двигателя. Изношенные или загрязненные свечи могут привести к неправильному сгоранию топлива, что, в свою очередь, может вызвать перегрев и повреждение клапанов. Регулярно проверяйте и при необходимости заменяйте свечи зажигания.
5. Использование качественного топлива
Качество топлива также играет важную роль в работе двигателя. Используйте топливо, соответствующее рекомендациям производителя, чтобы избежать образования отложений на клапанах и других компонентах. Это поможет сохранить их в хорошем состоянии и снизить риск необходимости регулировки зазоров.
6. Своевременное обслуживание двигателя
Регулярное техническое обслуживание двигателя, включая замену фильтров, ремней и других расходных материалов, поможет предотвратить проблемы, которые могут повлиять на работу клапанов. Следуйте графику обслуживания, указанному в руководстве пользователя.
7. Обращение к специалистам
Если вы не уверены в своих силах или не имеете необходимого оборудования для проверки и регулировки тепловых зазоров клапанов, лучше обратиться к профессионалам. Квалифицированный механик сможет не только выполнить необходимые работы, но и дать рекомендации по дальнейшему обслуживанию вашего автомобиля.
Следуя этим советам, вы сможете значительно продлить срок службы клапанов и всего двигателя в целом, а также избежать дорогостоящих ремонтов в будущем.
Вопрос-ответ
Как часто нужно проверять тепловые зазоры клапанов?
Рекомендуется проверять тепловые зазоры клапанов каждые 15 000 — 30 000 километров пробега, в зависимости от рекомендаций производителя автомобиля. Также стоит обратить внимание на изменения в работе двигателя, такие как посторонние звуки или снижение мощности, которые могут указывать на необходимость проверки зазоров.
Какие инструменты понадобятся для регулировки тепловых зазоров клапанов?
Для регулировки тепловых зазоров клапанов вам понадобятся набор ключей, щупы для измерения зазоров, отвертка и, возможно, динамометрический ключ. Также может потребоваться руководство по ремонту вашего автомобиля для получения точных значений зазоров и порядка выполнения работ.
Что произойдет, если не отрегулировать тепловые зазоры клапанов?
Если не отрегулировать тепловые зазоры клапанов, это может привести к неправильной работе двигателя, увеличенному износу деталей, перегреву и даже серьезным повреждениям, таким как прогар клапанов или поломка распредвала. Регулярная проверка и корректировка зазоров помогут избежать этих проблем и продлить срок службы двигателя.
Советы
СОВЕТ №1
Перед началом работы обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем указаны точные значения тепловых зазоров для вашего двигателя, а также порядок регулировки, что поможет избежать ошибок.
СОВЕТ №2
Используйте качественные инструменты, такие как щупы для измерения зазоров, чтобы обеспечить точность. Неправильные измерения могут привести к неправильной регулировке, что негативно скажется на работе двигателя.
СОВЕТ №3
Регулировку тепловых зазоров лучше всего проводить на холодном двигателе. Это позволит избежать расширения металла и даст более точные результаты при измерении зазоров.
СОВЕТ №4
После завершения регулировки обязательно проверьте работу двигателя на холостом ходу. Это поможет убедиться, что все клапаны функционируют правильно и нет посторонних шумов, указывающих на неправильную настройку.
