Шарнир равных угловых скоростей (ШРУС) — ключевой элемент трансмиссии автомобиля, передающий крутящий момент от коробки передач к колесам. Хруст при движении может указывать на неисправность внутреннего или наружного ШРУСа. В статье рассмотрим, как определить, какой шарнир хрустит, симптомы неисправности и методы проверки. Эти знания помогут избежать серьезных поломок и дорогостоящего ремонта, обеспечивая безопасность вашего автомобиля.
Наружный и внутренний ШРУС: отличия и особенности

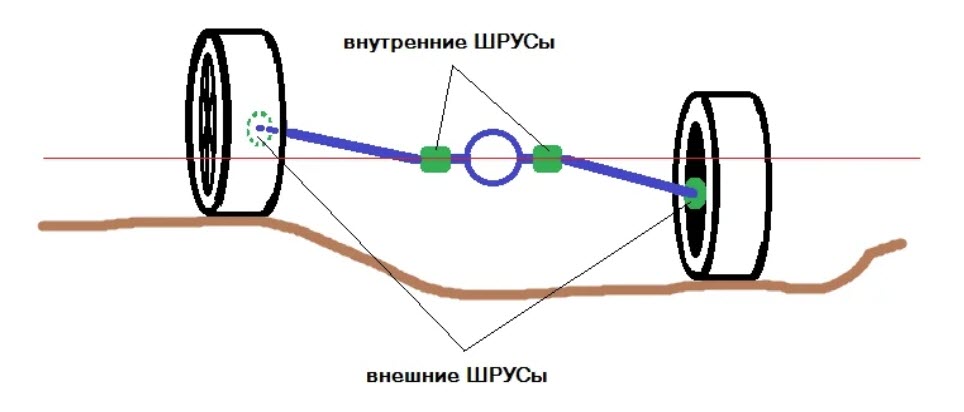

Шарнир, который соединяется со ступицей колеса, называется наружным, в то время как внутренний располагается со стороны выхода коробки передач или редуктора ведущего моста.
Эти два узла имеют разные конструкции, что обусловлено их функциональными требованиями:
- В процессе работы привод в сборе должен изменять свою длину при смещении подвески от одного крайнего положения к другому, и эту задачу выполняет внутренний шарнир;
- Наружный ШРУС отвечает за обеспечение максимального угла поворота переднего колеса, что было учтено при его разработке;
- Внешние шлицы наружной «гранаты» заканчиваются резьбовой частью, на которую накручивается гайка, фиксирующая внутренние обоймы ступичного подшипника;
- Шлицевое окончание с внутренней стороны привода может иметь кольцевую проточку для стопорного кольца или свободную посадку, при этом удержание вала в картере осуществляется другими способами;

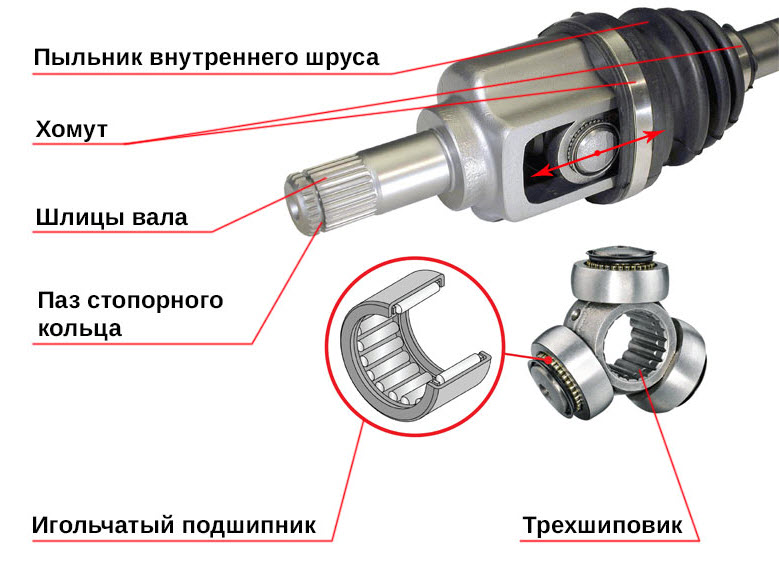

- Внутренний шарнир, из-за небольших угловых отклонений, иногда изготавливается не по классической шестишариковой схеме, а в виде трипоида, то есть с тремя шипами и игольчатыми подшипниками, что делает его более прочным и долговечным, но менее эффективным при больших углах.
В остальном узлы имеют схожую конструкцию: оба состоят из корпуса с канавками для шариков или шипов, внутренней обоймы, шлицами на валу привода и сепаратора, который позиционирует шарики во время работы по канавкам.
Определение источника хруста в ШРУСе требует внимательного подхода. Эксперты рекомендуют сначала обратить внимание на характер звука: если хруст слышен при поворотах, это может указывать на износ внутреннего ШРУСа. Внешний ШРУС, как правило, издает звук при движении по прямой. Также стоит проверить наличие смазки — ее утечка может привести к повреждению. Визуальный осмотр на наличие трещин или повреждений на пыльниках поможет выявить проблему. При наличии подозрений на неисправность лучше обратиться к специалистам, так как игнорирование симптомов может привести к серьезным поломкам и дорогостоящему ремонту.
Причины и симптомы неисправности шарниров равных угловых скоростей

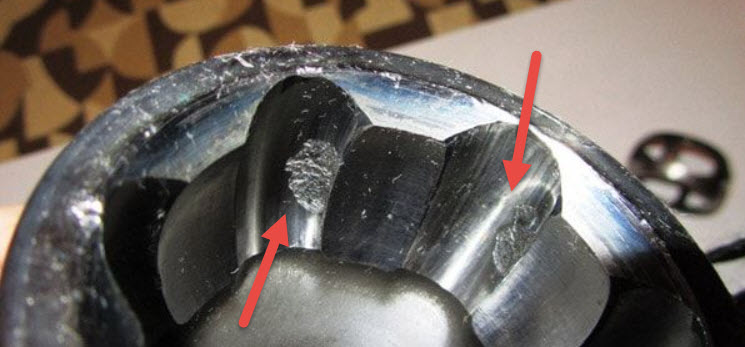

Основной причиной неисправности шарнира является износ канавок обеих обойм, сепаратора и шариков. Этот процесс может происходить естественным образом, и при наличии качественной смазки он может длиться сотни тысяч километров. Однако в некоторых случаях износ может происходить быстрее.
Быстрый износ начинается, когда внутрь защитного эластичного чехла попадают абразивные частицы или вода. С такими примесями к смазке узел может прослужить всего тысячу километров или даже меньше. Вскоре начинают проявляться первые признаки неисправности.
Во время обкатки шариков обе обоймы взаимодействуют с минимальными зазорами. Траектории качения и скольжения тщательно выверены, часто с использованием селективного подбора деталей. Такой шарнир работает бесшумно, передавая любой расчетный крутящий момент и обеспечивая работу под любыми углами в пределах заданного диапазона.
Однако, как только из-за износа зазоры увеличиваются или геометрия канавок изменяется, в шарнире начинают возникать стуки из-за люфтов и хрусты из-за локальных подклиниваний. Передача момента становится рывковой, и это может проявляться в разной степени заметности.
Читайте также:
| Признак хруста | Вероятный источник хруста | Дополнительные действия для уточнения |
|---|---|---|
| Хруст при повороте руля в одну сторону (например, влево) | Внешний ШРУС со стороны поворота (левый внешний) | Повторить поворот с разной скоростью, прислушаться к изменению интенсивности хруста. Осмотреть пыльник ШРУСа на предмет повреждений. |
| Хруст при повороте руля в обе стороны | Оба внешних ШРУСа или внутренний ШРУС | Проверить оба внешних ШРУСа по отдельности. Если хруст сохраняется при движении прямо, но усиливается при нагрузке (разгон, подъем), то это может быть внутренний ШРУС. |
| Хруст при движении прямо, особенно при разгоне или торможении двигателем | Внутренний ШРУС | Попробовать резко ускориться и резко отпустить газ. Если хруст появляется или усиливается в эти моменты, то это указывает на внутренний ШРУС. |
| Хруст при трогании с места или переключении передач | Внутренний ШРУС | При трогании с места, особенно с вывернутыми колесами, хруст может быть более выраженным. |
| Щелчки или стуки при резком изменении направления движения (например, при перестроении) | Внешний ШРУС | Эти звуки могут быть менее выраженными, чем постоянный хруст, но также указывают на износ. |
| Вибрация, особенно при разгоне | Внутренний ШРУС | Вибрация может ощущаться на руле или по кузову автомобиля. Чем выше скорость, тем сильнее может быть вибрация. |
Интересные факты
Вот несколько интересных фактов о том, как определить, какой ШРУС (шарнир равных угловых скоростей) хрустит:
-
Звуковые характеристики: Хруст или щелчки, исходящие от ШРУСа, могут различаться в зависимости от его состояния. Например, если звук появляется при поворотах, это может указывать на износ внутреннего ШРУСа, тогда как щелчки при движении по прямой чаще связаны с внешним ШРУСом.
-
Тест на нагрузку: Один из способов диагностики — это тест на нагрузку. Если при повороте руля в одну сторону звук усиливается, а в другую — уменьшается, это может указывать на повреждение внешнего ШРУСа. Внутренний ШРУС, как правило, издает звук при движении по прямой.
-
Визуальный осмотр: Часто можно определить состояние ШРУСа, осмотрев его на наличие повреждений. Если на пыльнике есть трещины или разрывы, это может привести к попаданию грязи и влаги, что ускоряет износ. Визуальный осмотр может помочь выявить проблему до того, как она станет серьезной.
Эти методы помогут вам более точно определить, какой именно ШРУС требует внимания и замены.
Как проверить наружный ШРУС
Наиболее сложным условием для внешней части привода является передача значительного момента при максимальном угле. Это означает, что если шарнир изношен, именно в таких ситуациях будут наблюдаться максимальные люфты и характерные звуки.
Исходя из этого, можно выделить методику диагностики:
- При движении на низкой скорости колеса поворачиваются до упора в крайнее положение, после чего выполняется резкий разгон. Хруст будет слышен со стороны неисправного ШРУСа;
- Повторяя эту процедуру в обе стороны, можно уточнить выводы, при этом следует учитывать, что угол поворота внутреннего шарнира относительно траектории колеса больше, чем у наружного;
- В случае сомнений, автомобиль поднимается на подъёмнике, и все действия повторяются. Диагност, находясь под машиной, прислушивается к конкретным узлам, при этом необходимая нагрузка создаётся одновременным нажатием на акселератор и тормоза.
Окончательный диагноз устанавливается после снятия привода с автомобиля и отсоединения шарниров. Люфты будут хорошо заметны при покачивании наружной обоймы относительно внутренней, износ канавок станет очевидным после разборки и удаления смазки, а трещины в сепараторе будут четко видны на его закалённой поверхности.
Проверка внутренней «гранаты»
При проверке внутреннего шарнира на ходу важно создать для него максимально неблагоприятные условия, то есть задействовать максимальные углы. Поворот руля в данном случае не играет роли, поэтому необходимо сильно наклонить автомобиль, двигаясь по дуге с высокой скоростью и полной нагрузкой.
Если вы услышите хруст с внутренней стороны автомобиля относительно траектории движения, это будет свидетельствовать о износе внутреннего шарнира на данном приводе. В то же время, на противоположной стороне угол излома уменьшится, и хруст там может возникнуть только в случае, если узел находится в крайне плохом состоянии.
Испытание на подъемнике можно провести аналогичным образом, нагружая привод с помощью тормозов, а углы наклона рычагов подвески регулируя с помощью гидравлических опор. Также это позволит легко оценить наличие люфтов и состояние защитных чехлов. Если пыльники давно повреждены и внутри накопилась грязь и ржавчина, это однозначно указывает на необходимость замены шарнира.
-
Читайте также:
Чем опасен хруст?

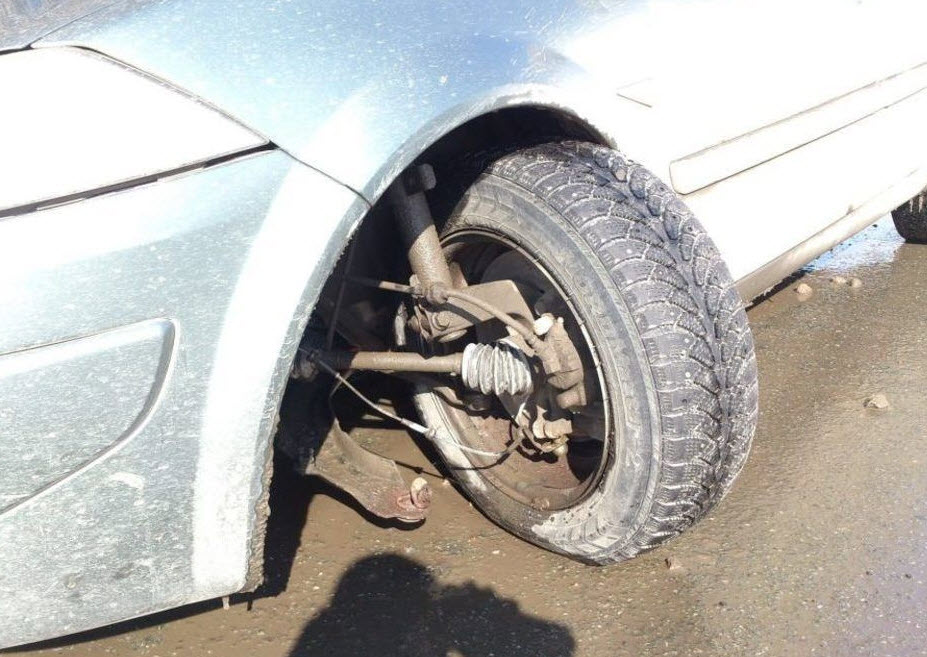

Хрустящий шарнир не сможет долго прослужить, так как ударные нагрузки будут постепенно его разрушать. Металл начинает уставать, на его поверхности появляются микротрещины и питтинг, что приводит к выкрашиванию рабочих зон дорожек.
Сепаратор, обладая высокой твердостью, но при этом хрупкостью, может треснуть. В результате шарики начнут двигаться непредсказуемо, и шарнир заклинит. Это приведет к поломке привода, и дальнейшее передвижение автомобиля станет возможным только с помощью эвакуатора. Кроме того, потеря тяги на высокой скорости может быть крайне опасной.
Также может возникнуть проблема с работой коробки передач, которая подверглась ударам со стороны приводного вала.
Можно ли ремонтировать ШРУС или только замена
Практически невозможно отремонтировать ШРУС из-за высокой точности его производства, что требует тщательного подбора деталей. Хотя собранный из различных компонентов шарнир может функционировать, говорить о его бесшумной и надежной работе не стоит.
При износе узла его необходимо заменять целиком, так как также изнашиваются шлицевые соединения на валу, что приводит к стукам даже при установке новых шарниров. Однако такая замена обходится довольно дорого, и ее предлагают только производители оригинальных запчастей.
Альтернативные решения могут быть представлены в виде комплектов, включающих сам ШРУС, пыльник, металлические хомуты и необходимую смазку в нужном объеме.
Советы по профилактике износа ШРУСов
Чтобы продлить срок службы ШРУСов (шарниров равных угловых скоростей), важно следовать нескольким рекомендациям по профилактике их износа. Правильное обслуживание и внимательное отношение к автомобилю помогут избежать дорогостоящего ремонта и сохранить комфорт при вождении.
1. Регулярная проверка состояния пыльников: Пыльники ШРУСов защищают внутренние компоненты от загрязнений и влаги. Регулярно проверяйте их на наличие трещин, порезов или других повреждений. Если пыльник поврежден, это может привести к попаданию грязи и влаги, что ускоряет износ ШРУСа. При обнаружении повреждений замените пыльник как можно скорее.
2. Замена масла в трансмиссии: Некачественное или загрязненное масло может негативно сказаться на работе ШРУСов. Регулярно меняйте трансмиссионное масло в соответствии с рекомендациями производителя автомобиля. Это поможет поддерживать оптимальные условия работы шарниров и снизит риск их износа.
3. Избегайте резких маневров: Резкие повороты и маневры могут увеличить нагрузку на ШРУСы, что приводит к их быстрому износу. Старайтесь избегать резких ускорений и торможений, особенно на поворотах. Это поможет сохранить целостность шарниров и продлить их срок службы.
4. Проверка подвески: Неправильная работа подвески может привести к дополнительным нагрузкам на ШРУСы. Регулярно проверяйте состояние амортизаторов, пружин и других элементов подвески. Если вы заметили какие-либо проблемы, устраните их как можно скорее, чтобы избежать негативного влияния на ШРУСы.
5. Правильная установка колес: Неправильная установка колес, например, неправильный угол развала или схождения, может привести к неравномерному износу ШРУСов. Регулярно проверяйте и корректируйте угол установки колес, чтобы избежать ненужной нагрузки на шарниры.
6. Использование качественных запчастей: При замене ШРУСов или пыльников выбирайте только качественные запчасти от проверенных производителей. Это поможет избежать проблем с совместимостью и снизит риск быстрого износа.
Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы ШРУСов вашего автомобиля и обеспечить его надежную работу на протяжении многих лет.
Вопрос-ответ
Какой ШРУС хрустит: внешний или внутренний?
Диагностика внутреннего ШРУСа. На выбоинах хрустит именно внутренний ШРУС. Нагрузите заднюю ось автомобиля по максимуму. Если во время движения слышится хруст, неисправен внутренний шарнир.
Какой ШРУС хрустит при повороте на право?
При повороте машины влево будет хрустеть правая наружная “граната”, а при повороте вправо — левая. Это обусловлено тем, что в данный момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента.
Как определить, какая ось ШРУСа щелкает?
Проведите дорожный тест. Проедьте по парковке или открытой площадке, совершая резкие повороты на низкой скорости. Если вы слышите щелчки или треск, вероятно, изношен внешний ШРУС. При движении на разных скоростях обращайте внимание на любые необычные вибрации или тряску, которые могут указывать на разбалансировку или неисправность оси.
-
Читайте также:
Советы
СОВЕТ №1
Обратите внимание на звук: хрустящий звук при поворотах может указывать на проблемы с внутренним или наружным ШРУСом. Если звук усиливается при повороте в одну сторону, это может свидетельствовать о повреждении конкретного ШРУСа.
СОВЕТ №2
Проверьте состояние пыльников: осмотрите пыльники ШРУСов на наличие трещин или повреждений. Если пыльник поврежден, это может привести к попаданию грязи и влаги, что ускоряет износ ШРУСа и может вызвать хруст.
СОВЕТ №3
Проведите тест на подъемнике: если у вас есть доступ к подъемнику, поднимите автомобиль и прокрутите колесо вручную. Обратите внимание на любые необычные звуки или люфт в соединении, что может указывать на неисправность ШРУСа.
СОВЕТ №4
Не откладывайте диагностику: если вы заметили хруст или другие необычные звуки, не откладывайте визит к механику. Раннее выявление проблемы может предотвратить более серьезные повреждения и дорогостоящий ремонт в будущем.
