Можно ли ставить противотуманки на авто?

Как установить противотуманные фары: пошаговая инструкция

Несмотря на то, что установка противотуманных фар на автомобиль не является обязательным требованием правил дорожного движения, многие автовладельцы всё же оснащают свои транспортные средства такой дополнительной опцией. Большинство считает процесс установки делом довольно простым. И по большому счёту эти люди правы, т. к. особых сложностей тут действительно нет, достаточно лишь соблюдать простые правила и требования.

Как правильно установить противотуманные фары?

Почти к каждому элементу автомобиля существует определённый регламент, или технический стандарт, который просто необходимо безоговорочно соблюдать. В случае с «противотуманками», осветительные приборы такого типа устанавливаются в соответствии с предъявляемыми к ним требованиями. Технические требования, прописанные в правилах дорожного движения, ссылаются на государственный стандарт под номером 8769-75.

Для ясности картины стоит рассмотреть каждое из них подробнее:

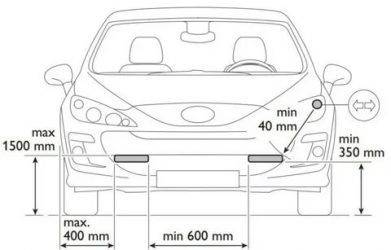

• Ограничение по количеству. Количество строго ограничено, если быть точным их должно быть не более двух.
• Место расположения. «Противотуманки» должны располагаться не далее сорока сантиметров от боковой кромки автомобиля и не ниже двадцати пяти сантиметров от дорожного полотна.
• При этом фактически световые отверстия противотуманных фар должны находиться ниже по уровню, чем фары ближнего света.
• Углы видимости «противотуманок» не должны перекрываться элементами автомобиля, в частности вертикали, этот угол должен составлять около десяти градусов, а по горизонтали от десяти до сорока пяти градусов.
• Включение таких световых приборов должно осуществляться с габаритами или ближним светом.

Примечательно, что большинство современных автомобилей либо уже оснащены данной опцией, либо производитель позаботился о месте установки заранее а, следовательно, высчитывать вышеуказанные параметры большинству автолюбителей не придётся.

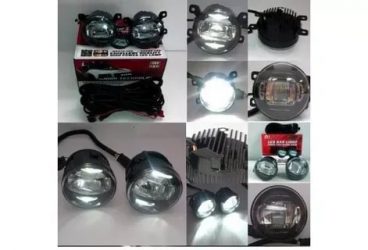

Выбор противотуманных фар и их подготовка к установке

Подбор подходящих противотуманных фар осуществляется по нескольким основным критериям, которые перечислены ниже.

1. Цвет противотуманных фар. При выборе противотуманных фар, первое, на что стоит обратить внимание – так это цвет противотуманных фар и материал, из которого изготовлена светопроводящая часть. Оптимальными противотуманными фарами считаются изделия с пропускающим элементом жёлтого цвета, изготовленным из стекла. Световые элементы красного или синего цвета малоэффективно справляются с туманом, к тому же, помимо этого, существует вполне реальный риск получить штраф, ведь согласно правилам дорожного движения располагать фары такого цвета в передней части автомобиля запрещено. Существует ещё одни небольшой нюанс, значительно повышающий эффективность свечения, так в противотуманные фары с жёлтым стеклом следует устанавливать лампочку белого цвета, и наоборот в фары с белым стеклом устанавливается жёлтая лампочка.
2. Маркировка. На современном рынке можно легко запутаться в выборе оптики. Для того, чтобы этого не случилось, стоит обращать отдельное внимание на заводскую маркировку изделия. Например, буква «Е» обозначает изделие, прошедшие сертификацию и все необходимые тесты. А обозначение именно противотуманной фары кроется в букве «В». Примечательно, что мощность лампочки в противотуманной фаре не должна превышать шестьдесят ватт, чаще всего в них используются лампы с цоколем Н-1 и Н-3
3. В том случае, если автомобиль оснащён штатными местами для установки противотуманных фар, то следует найти оригинальные заводские «противотуманки», тогда их монтаж не займёт много времени, да и внешний вид будет на высоте.

Порядок подключения противотуманных фар

Установка дополнительных световых приборов изначально предполагает вмешательство в проводку автомобиля а, следовательно, при проведении такой операции следует чётко представлять свои действия, и то к каким последствиям они могут привести. Существует несколько самых распространённых способов подключения противотуманных фар. Наиболее простым, надёжным и безопасным из них является подключение в штатные разъёмы, предусмотренные заводом изготовителем.

В таком случае не осуществляется никаких дополнительных вмешательств в проводку автомобиля все, что нужно сделать это подключить клеммы в стандартные разъёмам, установить кнопку в штатное место и радоваться расширению комплектации. Такое решение на сегодняшний день доступно почти всем владельцам новых машин, при этом не имеет значения отечественная это машина, или произведённая за рубежом.

Единственное, на что стоит обратить внимание – подходят ли конкретные световые приборы к модельному ряду вашего авто по посадочным местам и проводке.

В том случае, если в автомобиле заводом изготовителям не была предусмотрена установка дополнительных элементов, придётся немножко попотеть. Для начала установки потребуются: медные провода подходящей длины, имеющие различные цвета изоляции, кнопка-переключатель в салон, реле включения, предохранитель рекомендованного номинала, и, конечно же, сами фары.

Наиболее простой схемой подключения фар является прямое подключение от аккумулятора через предохранитель и выключатель. Более сложной является схема подключения через замок зажигания, проще говоря, плюсовой провод протягивается не к клемме аккумулятора, а к любому контакту, на котором появляется напряжение после поворота ключа в замке зажигания. Второй вариант достаточно удобен благодаря тому, что не получится забыть выключить «противотуманки» при парковке автомобиля.

Особенности установки

Рассуждать об особенностях установки данного дополнительного оборудования можно достаточно долго, т. к. в любом процессе, конечно же, существуют свои тонкости. В случае с противотуманными фарами в первую очередь стоит учитывать особенности проводки автомобиля, а также конструкцию бампера, где собственно чаще всего и находятся крепления для дополнительной оптики.

В зависимости от марки и комплектации транспортного средства может отличаться и алгоритм установки. Во избежание банальных ошибок стоит обратить внимание на советы производителя, которые наверняка удастся найти в инструкции к автомобилю.

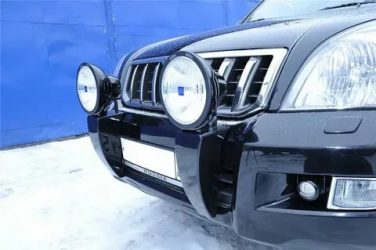

Особое внимание требуют противотуманные фары, монтируемые на внедорожники, в частности если речь идёт о специально подготовленном транспорте. Такие автомобили нередко находятся в достаточно экстремальных условиях, что вынуждает гораздо внимательнее относиться к их технической части. В частности, не желательно ставить на такие автомобили светотехнику с пластиковым корпусом, также стоит использовать герметичные клеммы даже в подкапотном пространстве.

Проводка, расположенная вне подкапотного пространства должна прокладываться исключительно в специальной защитной гофре, в идеале металлизированной, прочность которой будет гораздо выше, чем у обычной пластиковой.

Монтаж противотуманных фар вполне можно сделать своими руками, а если при этом соблюдать все правила и нюансы, то получится сделать не только всё быстро, но и достаточно качественно.

Как подключить противотуманки: что нужно знать

Современный автомобиль оснащен целым рядом светотехнических решений для повышения комфорта и безопасности в процессе эксплуатации транспортного средства.

Как правило, кроме головной оптики и задних фонарей многие авто также имеют ПТФ спереди. Так называемые противотуманки  хорошо справляются с освещением дороги в условиях плохой видимости (туман или дождь),  а также являются дополнительным источником освещения в темное время суток.

Стоит отметить, что многие автомобили, причем как отечественные, так и бюджетные иномарки, зачастую не имеют штатных ПТФ с завода. С учетом всех преимуществ,  по ряду причин многие владельцы интересуются, как поставить противотуманки своими руками.

Далее мы рассмотрим, каким образом выполняется подключение противотуманных фар, схему подключения ПТФ, а также на какие особенности и нюансы следует обратить внимание при монтаже.

Как установить противотуманки и подключить ПТФ правильно

Прежде всего, нужно определиться, есть ли версии конкретного автомобиля с ПТФ.  Дело в том, что  одна и та же модель, но уже в средней или топовой комплектации, обычно уже оснащается противотуманными фарами (фонарями).

В таком случае установка ПТФ обычно не требует отдельной подготовки места для монтажа, так как туманки ставятся в готовые места, прикрытые заглушками.  Также часто можно обнаружить готовую проводку под ПТФ и т.д., что значительно упрощает монтаж.

Установка противотуманок: требования

Если же готовых мест нет, тогда ПТФ могут быть вынесены отдельно (наружные противотуманки) или потребуется переделка переднего бампера под туманки. Кстати, в последнем случае такое решение может  обернуться некоторыми сложностями, так как указанные доработки считаются внесением изменений в конструкцию ТС и его частичным переоборудованием.

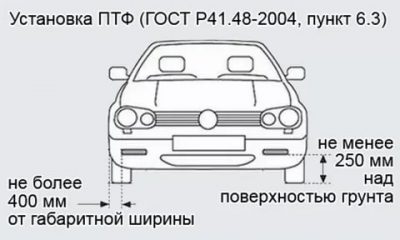

Чтобы избежать проблем, необходимо изучить требования к установке противотуманных фар. Вполне очевидно, что ПТФ должны быть размещены, установлены и подключены правильно. По ПДД  ГОСТ 8769-75 определяет, что противотуманные осветительные приборы разрешено ставить:

• в количестве  не более 2-х  единиц;
• не далее, чем 400 мм от боковой плоскости автомобиля, то есть по внешней кромке фары;
• не ниже 250 мм от поверхности дорожного полотна по нижней кромке фары;
• световые отверстия противотуманок должны быть ниже верхней точки светопропускающего проема фар  ближнего света;
• углы видимости ПТФ, в пределах которых они не загорожены теми или иными элементами машины, должны быть по вертикали +15–10, по горизонтали +45–10;
• включение ПТФ должно быть возможным только вместе с габаритами;

Получается, если штатные места для  установки ПТФ отсутствуют, такие места нужно подобрать, так как установка противотуманных фар должна осуществляться в строгом соответствии с требованиями по их размещению на авто, а также подключению.

Еще добавим, что после монтажа  ПТФ или  проведения отдельных работ может потребоваться  выполнять регулировку фар (в том числе и противотуманных), чтобы получить правильный угол падения светового потока на дорожное полотно.

Подключение противотуманок: доступные способы

Определившись с тем, как поставить противотуманки и закрепив сами противотуманные фонари, можно переходить к их подключению.  Подключение противотуманных фар можно выполнить несколькими способами. На практике, если в авто уже имеется штатная проводка на ПТФ, такое подключение будет самым простым.

В таком случае заводская электрическая схема частично или полностью имеет подводящие провода, разъемы, реле, предохранитель, выключатель и т.д. Фактически, нужно только поставить фары и подключить их к разъемам.

Как правило, данный вариант доступен в том случае, когда на машину, изначально оснащенную противотуманками, ставятся новые ПТФ. Главное, подобрать ПТФ, подходящие по крепежу, по соединениям, габаритным размерам и другим характеристикам.

Если  же на машине цепь для подключения ПТФ отсутствует, тогда прокладывать проводку на туманки нужно самостоятельно. Чтобы это сделать, нужны:

• медные провода в изоляции;
• реле противотуманных фар;
• кнопка противотуманных фар (выключатель ПТФ)
• предохранитель;
• противотуманные фары.

Сразу отметим, не следует подключать ПТФ к габаритным огням. Обратите внимание, провода и выключатель габаритов не рассчитаны на дополнительную нагрузку.Также обязательно нужно подключать ПТФ через предохранитель, который защищает машину от пожара в случае возникновения короткого замыкания.

Номинал предохранителя высчитывается с учетом мощности ПТФ. Например, ламы 60 Вт, ПТФ две штуки, тогда  60 Вт * 2 / 12 В составляет 10 А. При этом предохранитель должен иметь запас, то есть вместо 10 А лучше брать 15 А.

Схема подключения противотуманных фар

Сразу отметим, наиболее простой схемой подключения ПТФ является подключение туманок от АКБ через выключатель. Каждая противотуманная фара имеет 2 контакта для питания ламп.

На обеих фарах 1 такой контакт соединяется при помощи провода в цепь, после чего присоединяется на массу или на металлические части кузова авто путем прикручивания к корпусу болтом. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора.

При таком подключении нет рисков, что минус от кузова отгниет, ухудшится крепление или место крепления будет повреждено коррозией. Что касается вторых контактов, это плюсовые контакты, которые также соединяются проводом в цепь, после чего реализуется подключение к плюсовой клемме АКБ. При этом прямого подключения не делается, провод сначала выводят на контакт реле ПТФ.

Далее контакты реле проводами  через предохранитель подсоединяют к «+» аккумулятора, а также к «-» АКБ или к массе авто. Также к плюсу аккумулятора через выключатель и предохранитель осуществляется подключение соответствующего контакта.

Что касается кнопки включения ПТФ, такую кнопку размещают на панели приборов в салоне авто в любом удобном месте. Также если машина имеют версию с ПТФ, можно купить штатный выключатель.

Реле устанавливается на монтажной плате, предохранитель устанавливается в блоке (в свободный разъем). Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей.

• Второй вариант, когда схема подключения противотуманных фар предполагает подключение к «плюсу» через замок зажигания, считается более сложным. Фактически, от кнопки включения ПТФ цепь прокладывается не через предохранитель на АКБ, а на любой провод, где есть напряжение при включении зажигания.

С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

На практике, это позволяет избежать ситуаций, когда водители забывают выключить противотуманки при незаведенном моторе, что становится причиной разряда АКБ. Еще добавим, чтобы выполнить требование правил касательно включения туманок только вместе с габаритами, кнопку ПТФ обычно подсоединяют к выключателю наружного освещения. Данное решение позволяет реализовать подключение ПТФ с учетом всех правил и требований ПДД.

Что в итоге

Как видно, хотя  наличие противотуманных фар спереди (в отличие от  специального заднего противотуманного фонаря) не является обязательным по ПДД, подключение ПТФ должно быть выполнено правильно. Другими словами, при установке туманок на машину нужно учитывать все требования касательно размещения и подключения противотуманных фар.

Также важно, чтобы ПТФ были правильно подключены по схеме через предохранители и реле, что позволит избежать пожаров в результате короткого замыкания. Напоследок отметим, что правильно подобранные и отрегулированные противотуманные фары в значительной степени повышают безопасность при езде в условиях плохой видимости.

При этом в норме не происходит сильного ослепления водителей встречных автомобилей.  Если же противотуманки сильно слепят встречных водителей,  тогда необходимо проверить регулировки ПТФ на специальном стенде, а также правильность установки самих туманок с учетом имеющихся требований и стандартов.

Монтаж и подключение противотуманных фар от А до Я

Одно из природных явлений, доставляющих наибольший дискомфорт автолюбителю за рулем, является туман. В этом случае единственным спасением могут стать противотуманные огни, которые позволяют лучше ориентироваться в непогоду. Ниже мы расскажем о том, как осуществляется установка своими руками противотуманных фар на любое авто.

Комплект из проводов, переключателя и реле для монтажа ПТФ

Чтобы правильно поставить противотуманки своими руками в бампер, необходимо не только заранее купить универсальный набор монтажных креплений, но и учитывать все правила установки. Разумеется, любые ПТФ должны быть монтированы правильно, с учетом всех требований и правил. Как говорится в ПДД, на одно транспортное средство в бампер можно поставить не более двух противотуманных фонарей.

Их монтаж осуществляется в соответствии с требованиями:

1. ПТФ должны быть размещены на расстоянии не более 40 см от боковой части транспортного средства, которая определяется по внешней поверхности фонаря.
2. Чтобы все сделать правильно, устройства необходимо установить на расстоянии не ниже 25 см от земли, то есть по нижней части фонаря.
3. Световые фонари ПТФ необходимо установить ниже верхней части светопропускающего проема фонарей ближнего света.
4. Что касается углов видимости, то они ни должны быть загромождены. По вертикали угол видимости должен составлять около 15 градусов, по горизонтали — в районе 45 градусов (автор видео — Romanautoreview).

Неправильно будет, если ПТФ включаются вместе с габаритами. Соответственно, при монтаже в бампер и подключении разъемов их необходимо поставить таким образом, чтобы они не были подключены к габаритами. Ни для кого не секрет, что все современные транспортные средства оснащаются специальным разъемом для монтажа ПТФ, поэтому установка противотуманных фар производится строго в них. И даже если самих фонарей нет, то должны быть соответствующие заглушки, в которые производится установка монтажных креплений и самих фонарей.

В том случае, если на вашем авто нет заглушек и посадочных мест, куда осуществляется установка противотуманных фар, то вам придется сделать эти места самому.

Если это так, то при установке комплекта фар в бампер можно и даже нужно руководствоваться требованиями по монтажу и подключению, в противном случае у вас могут возникнуть проблемы при прохождении планового ТО. Только учитывая требования, вы сможете добиться того, что приборы будут эффективно использоваться на полную мощность.

Что касается регулировки, то она осуществляется после установки ПТФ в бампер вместо заглушек. Как вы помните, во время монтажа необходимо продумать, как правильно сделать монтаж фонаря, чтобы его угол светового потока был правильным.

Способы подключения

Монтаж кнопки выключения ПТФ

Итак, если установка противотуманных фар осуществляется в домашних условиях, то чтобы все сделать правильно, поставить комплект в бампер вместо заглушек и подключить к проводке, можно использовать один из двух вариантов подключения. Как мы помним, ПТФ в любом случае не включаются от габаритных огней, это необходимо помнить перед установкой комплекта в бампер и подключением всех разъемов. Вариантов монтажа приборов может быть несколько. Один из самых простых в плане установки и надежности — это соединение с проводами транспортного средства, которые уже проведены и предназначены для противотуманок.

В данном случае можно все сделать проще. Заводская проводка уже оснащена всеми нужными компонентами, в частности, проводами и разъемами, которые необходимы для подключения. В проводке есть все реле и предохранители, а также выключатель, с помощью которого можно управлять устройствами. По сути, вам остается только демонтировать заглушки из бампера и установить комплект ПТФ, подключив его ко всем разъемам. Данный вариант актуален не для всех транспортных средства, а только для машин, оснащенных заглушками или автомобилей, где нужно поменять вышедшие из строя противотуманки (автор видео — Андрей Кувшинов).

Покупая комплект ПТФ необходимо удостовериться в том, что эту модель можно установить на вашу машину. Должны соответствовать не только разъемы, но и параметры установки. В том случае, если транспортное средство не оснащено проводкой для монтажа противотуманок, вам нужно будет ее провести своими силами. Чтобы схема подключения противотуманных фар была правильной, вместе с комплектом следует купить дополнительные провода, они должны быть медными и заизолированными. Кроме того, нужно также приобрести выключатель противотуманных фар, предохранитель и реле, иногда эти компоненты идут в комплекте с ПТФ.

Помните о том, что противотуманная оптика ни в коем случае не должна включаться вместе с габаритами. Стандартная проводка, а также выключатель не рассчитаны на уровень тока, которые потребляют эта оптика. Следует отметить, что электрическая цепь в любом случае должна быть оснащена предохранителем, это очень важно. Только предохранитель позволит спасти ваше транспортное средство от возгорания, если в цепи случайно произойдет замыкание. Сам предохранитель должен быть достаточно мощным — уровень мощности рассчитывается в соответствии с мощностью самой оптики.

К примеру, если оптика рассчитана на 60 ватт, то при покупке предохранителя необходимо заранее рассчитать его мощность в соответствии с формулой:

60 Вт * 2 / 12 В = 10 А

То есть само устройство должно быть выбрано с учетом небольшого запаса. Оптимальным вариантом будет покупка предохранителя номиналом в 15 ампер.

Схемы подключения

Схема подсоединения противотуманной оптики

Теперь перейдем к схемам, в соответствии с которыми комплект противотуманок должен быть подключен ко всем разъемам. Один из самых простых вариантов — это подключение от аккумуляторной батареи, для этого дополнительно в цепь устанавливается кнопка включения противотуманных фар. Каждая противотуманная фара оснащается двумя контактами для питания. Один из этих контактов на обоих компонентах комплекта соединяется кабелем в одну цепь и подключается к кузову транспортного средства, то есть массе. Монтаж к массе должен быть осуществлен с помощью жесткого фиксатора или крепления.

Как известно, кузов автомобиля изначально подключается к минусу АКБ. Поэтому для того, чтобы предотвратить возможные неисправности в дальнейшем, оптимальным вариантом будет подключение провода непосредственно к минусовой клемме аккумулятора. Если в будущем на кузове или элементе крепления начнет образовываться ржавчина, это будет способствовать потере контакта и, соответственно, сигнала. Вторые контакты необходимо подсоединить к плюсу АКБ, они соединяются между собой, после чего кабель выводится на контакт под номером 87 в соответствии со схемой.

После этих действий остальные контакты реле соединяются с разъемами:

• под номером 30 — подключается к плюсовой клемме АКБ через предохранитель;
• номер 86 — к минусовой клемме АКБ либо же к кузову авто, как сказано выше;
• под номером 85 — к плюсовой клемме АКБ, для подключения дополнительно используется выключатель, а также предохранитель, применяющийся в проводке контакта под номером 30.

Схема для монтажа ПТФ

Что касается кнопки включения оптики, то она монтируется в салоне транспортного средства, там, где удобно водителю, обычно это место в районе приборной панели. Само реле следует вмонтировать на блоке предохранителей, обычно этот прибор оснащается разъемами для реле, которые можно использовать при подключении дополнительного оборудования. При необходимости можно попробовать подключиться к реле, которое уже установлено в блоке.

Можно использовать более сложную схему подсоединения к плюсовому выходу АКБ через замок зажигания. Иными словами, от кнопки включения оптики проводка укладывается и соединяется не с аккумулятором, а с любым кабелем, где есть напряжение, появляющееся в результате включения зажигания.

Поскольку оптика в данном случае будет включаться только с включенным зажиганием, в будущем это позволит избежать возможной разрядки АКБ, если водитель забудет отключить противотуманки.

Описанные выше схемы дадут возможность подключить оптику в соответствии с требованиями ПДД и действующего законодательства РФ, для этого регулятор включения противотуманок должен быть подключен к выключателю внешнего освещения машины.

«Монтаж противотуманной оптики на Лада Гранта»

На примере Лады Гранты вы можете ознакомиться с процедурой монтажа ПТФ (автор видео — NapoziTiV).

Извините, в настоящее время нет доступных опросов.

Какие противотуманные фары лучше

Противотуманные фары входит в дополнительное оборудование. Оно не входит в обязательный список автомобильного светового оборудования. Противотуманки устанавливаются по желанию владельца автомобиля.

статьи:

Как выбрать противотуманные фары

Обычно автомобили иностранного производства оснащаются уже с завода штатными противотуманными фарами. Но, большинство машин идут без них. Поэтому приходится разобраться с вопросом по правильному выбору, покупке и установке их самостоятельно либо в автосервисе.

Противотуманные фары — это очень полезная вещь. В условиях сильного тумана, при котором основные фары не могут пробить густой туман, они очень помогают освещать дорогу, что увеличивает степень безопасности вождения.

Физическое явление про туман и свет

Туман — это мельчайшие капельки воды  в воздухе. Вода, как мы знаем, отражает попадающий на нее лучик света. Поэтому эти капельки кто куда рассеивает направленные свет. При включении дальнего света во время густого тумана, появляется, так называемая, белая стена, при котором вообще ничего не видно и приходится останавливаться или двигаться как муравей.

По принципу действия противотуманные фары работают по другому, нежели основные головные фар (ближний и дальний свет). Из-за того, что противотуманки устанавливаются низко, на бампере автомобиля, они освещают туман снизу горизонтально, параллельно дороге.

То есть, получается, что противотуманные фары освещают дорожное покрытие, а не охватываемую область вверх и по ширине перед автомобилем.

А знаете ли вы, что улучшить светопропускание и дизайн автомобиля можно путем полировки фар своими руками.

Также, стоит заменить, что из свет из противотуманок другой. Вы наверное часто видели, некоторые противотуманные фары желтого цвета. Такой цвет меньше всего отражается воздушными туманными каплями и лучше всего подходят для тумана. К тому же, над самой дорогой тумана обычно нет, так что низко установленные противотуманные фары автомобиля (ПФА) имеют колоссальные преимущества.

Как правильно выбрать противотуманки

При выборе правильного вида и модели ПФА следует обратить внимание и на корпус фар, и на лампы этих фар. Есть несколько нюансов выбора фар для тумана. Такие фары можно использовать не только в условиях тумана на дороге, но и для подсвечивания обочин, что благоприятно сказывается во время движения на незнакомых дорогах.

Перечислим требования, которым должны соответствовать ПФА и, на которые необходимо обращать внимание при их выборе

• Корпус ПФА должен быть абсолютно герметичным, потому как они располагаются низко и должны быть защищены от попадания влаги и грязи внутрь.
• Фара против тумана должна разбираться (не должна быть цельнолитой).
• Существуют такие фары поликарбонатные, а есть из толстого стекла. Лучше брать из толстого стекла.
• Форму надо выбирать обтекаемую, аэродинамическую. Меньше сопротивление воздуху — меньше шума. Да и на дизайн следует обратить внимание. Есть в форме глаз, есть круглые, есть овальные и т.д.
• Дольше прослужат фары, если материал противотуманок из термопластика.

Не надо ставить на машину дополнительные фары противотуманки красного и синего цветов. Для рассеивания тумана красные и синие противотуманные почти не помогают. Эффективность таких цветов фар мала. Есть, конечно, которые устанавливают их для красоты. Туж уж, хозяин-барин.

Мазда с красными противотуманникамиВариант желтых фар на авто Ниссан

Установка противотуманок своими руками

По закону РФ, автомобиль не должен быть оснащен противотуманными фарами в обязательном порядке. Поэтому устанавливает тот, кто хочет.

Виды противотуманных фар:

1. Светодиодные.
2. Галогеновые.
3. Ксеноновые.

Если установить фары, которые запрещены использовать в конкретной стране, то их установка не позволит пройти техосмотр, хотя сейчас вполне легально можно пройти техосмотр без осмотра машины и получить диагностическую карту.

Ксеноновые основные фары ближнего и дальнего свта запрещены, так как они сильно светят в глаза водителя встречного автомобиля, для в противотуманках их ставить можно. Светодиодные фары — это новое поколение. Все знают, что светодиодные лампы потребляют мало тока, экономичны, по сравнению с обычными, галогенками и ксеноновыми.

Из галогенных самыми популярными считаются лампы h8 и h11.

Так выглядят ксеноновые противотуманные фары

Следует придерживаться следующих правил установок противотуманных автомобильных фар:

• высота от уровня земли должна быть не меньше 250 мм;
• монтаж фар в строгом порядке симметрично;
• расстояние между фарами ближнего света и противотуманными не должно быть более 400 мм с каждой стороны;
• тип и вид лампочек для противотуманок должно соответствовать маркировке, шифру на корпусе;
• отдельно ПФА нельзя использовать, они должны работать в паре с габаритными огнями.

Если автомобиль уже оснащен противотуманными фарами с обозначением на их корпусе буквой «Н», то можно в них монтировать только светодиодные или галогеновые лампочки. Газоразрядную лампу в них устанавливать запрещено!

Разрешен ли ксенон в противотуманках

Многих интересует вопрос: можно ли поставить ксеноновые противотуманные фары. Так вот, в противотуманках можно ставить ксеноновые лампы. Но, что касается основных фар с ближним и дальним светом, это запрещено.

Чтобы не лишились водительских прав на 1 год за нарушения, надо установить ксенон в противотуманки в соответствии с определенными требованиями:

1. Если на корпусе фар есть обозначение «D», то в них можно ставить ксенон. Если другие фары, то полный запрет.
2. Должен быть автоматический корректор, который плавно поднимает свет после его включения. Резко такой свет бить не должен.
3. Есть специальные линзованные фары для ксенона, лучше использовать их.

   При использовании специальных фар, проблем с настройкой света не должно быть.

В настоящее время довольно распространенная форма противотуманок «Ангельские глазки». Они и эффективны для применения в густом тумане, и придают хороший дизайн.Важно! Если в вашем автомобиле установлены противотуманки типа ксенон, периодически надо проверить угол наклона света.

Если вдруг заметили, что встречные водители моргают фарами, возможно свет от противотуманок направлен вверх.

Угол рассеивания противотуманного света не должен превышать значение в 5 градусов. При установке ксенона в фары для галогена или других ламп, то через стекло фары ксеноновый свет будет искажаться и нарушится световая граница.

Ксеноновые — это самые яркие фары. Ксенон намного ярче галогена. Поэтому ксеноновый свет в галогеновых противотуманных фарах, из-за лишних преломлений, не будет эффективен в тумане.

Рекомендация: как настроить противотуманки

Противотуманные фары настраивают не перед стеной, как это делают при настройке основных фар, а на открытой местности. Дальность освещения должна быть не длинной.

Светодиодные противотуманные фары для автомобиля: плюсы и минусы

Перечислим преимущества светодиодных ПФА:

1. Потребляют очень мало тока, что почти не создает нагрузку электросети автомобиля.
2. Их можно установить в штатные фары.
3. Для них не нужно устанавливать какие-либо дополнительные устройства.
4. Обладают хорошим ярким светом.
5. Лампочки не нагреваются даже при многочасовом использовании.
6. Легкий и простой монтаж в обычные фары.

Многие выбирают китайские недорогие светодиодные лампы для противотуманных фар (заказывают их, в основном, на алиэкспресс), но они не очень надежны.

Лучше купить светодиоды именитых фирм. Чтобы свет был ярким, надо покупать с яркостью не меньше 1000 Лм (Люмен).

Можно ли и как установить их самому

Новые автомобили, как правило, продаются с установленными противотуманниками. Но, если нет, то на бампере оставляют специальные пластиковые круги — это места для установки противотуманных фар. Эти заглушки надо вырезать и установить в них фары. На фару подводится всего два провода «+» «-«.

Важно!   Подключать противотуманки можно только через провода подсветки. Иначе, пройти технический осмотр будет трудно.

Провода должны подсоединяться к проводам подсветки панели приборов. При таком соединении габариты и противотуманные фары будут включаться вместе. Придется только снять приборную панель и найти свободный разъем по проводам подсветки для подключения реле ПФА.

После чего, реле ПФА надо соединить с кнопкой включения. Для противотуманных фар надо устанавливать предохранитель на 15 Ампер . Предохранитель надо установить как можно ближе к аккумулятору.

Вариант противотуманок для Шевроле Круз

Противотуманные фары на Форд Фокус 3

Противотуманники на автомобиле Тойота Королла

На крупных машинах, джипах, например УАЗ, НИВА нет специального места в бампере, поэтому на них устанавливают, так сказать, внешние противотуманные фары.

Тюнинг светотехники: что можно, что нельзя

Тюнинг светотехники — явление в нашей автомобильной жизни довольно распространенное. Кто-то хочет лучше видеть дорогу ночью и устанавливает дополнительные фары или ксенон.

Другие планируют сэкономить на топливе, установив экономичные ДХО, третьи, наоборот, хотят, чтобы их автомобиль выделялся на дороге и мастерят всяческие подсветки дверей, днища, номерных знаков или логотипов. В общем, простор для деятельности довольно широкий, однако ее законность во многих случаях вызывает вопросы.

При этом адекватной информации не хватает, даже сотрудники ГИБДД на прямые вопросы о правомерности той или иной переделки не могут дать точный ответ. Вооружившись справочниками и документами, в вопросе попытался разобраться корреспондент Авто25.ру.

За управление автомобилем с нестандартными световыми приборами ст. 12.5 КоАП РФ предусматривает лишение прав на срок от 6 до 12 месяцев. Использование «самодельного» ксенона в этом же списке.

Можно утверждать, что основная проблема оценки законности того или иного светового тюнинга – недостаточно четкая правовая база. Опираться в этом вопросе можно на ПДД, КоАП РФ и ГОСТ 8769-75. Какие-то вопросы обговорены в одном документе, какие-то в другом, какие-то в третьем. А некоторые вещи вообще не прописаны нигде. Попробуем разобраться поэтапно.

Ксенон

Про ксенон ходит множество различных небылиц, например, что он в России запрещен. Отнюдь – если автомобиль оборудован как нужно (читай, имеет ксенон с завода), то никаких проблем у владельца не будет. Иное дело, если ксенон появился в автомобиле по воле владельца.

Определить законность ксенона довольно просто – если на фаре стоит маркировка, которая начинается с буквы «D», это фара для ксенона, если первая буква «H», то для галогена. И это не глупое требование – рассеивание света у ламп разного типа отличается, и фара изначально должна быть сконструированной именно для такого типа света.

Обычно для ксенона используется линзованная оптика (это автоматически не означает, что если есть линза можно ставить ксенон), но есть примеры реализации заводского ксенона и в рефлекторной фаре.

Можно ли установить ксенон самостоятельно? Если на ваш автомобиль есть заводские комплекты, то без проблем. Купил штатные фары и омыватель, смонтировал. А если нет, то разговаривать нечего. Законно установить ксенон, например, на «девятку» нельзя – не выпускаются сертифицированные фары для ксенона под этот автомобиль. А устанавливать в штатные, пусть даже и с омывателем, все равно незаконно. Омыватель, кстати, на всех фарах с ксеноном обязан присутствовать, потому что свет этот очень сильно меняет свойство рассеивания на грязных фарах.

Этот автомобиль будет слепить встречных

Такие же правила и для установки ксенона в другие виды фар, например, противотуманные. Если нет заводских сертифицированных вариантов, то законной такая процедура не будет.

Еще одна небылица, что ксенон в обычных фарах можно отрегулировать так, чтобы он не слепил. Конечно, опустить световой луч пониже можно, но тогда водитель будет видеть дорогу не так, как нужно. Стандарты освещенности для ближнего и дальнего света придумывались не от балды, а с конкретными требованиями по видимости. Опущенный световой пучок ксенона будет светить ярко, но недостаточно далеко, а если его поднять, то неминуемо ослепит встречных.

ДХО, туманки, дополнительный свет

Если нельзя законно улучшить свет качеством, то может можно количеством – установив дополнительные фары? Можно, однако тут есть свои нюансы. ГОСТ разрешает иметь в автомобиле 2 фары ближнего света, 2 или 4 фары дальнего света, 2 противотуманные фары и ДХО. Если у вас с завода не полный комплект, то недостающее можно установить самостоятельно. Есть формальные требования – противотуманки не должны стоять выше фар ближнего света, фары дальнего света не должны стоять шире фар ближнего света и так далее. Самое главное требование – все, что светит вперед, должно это делать белым, либо, в качестве исключения, желтым светом.

Если автомобиль сертифицирован для использования дополнительных световых приборов (читай, они используются в более дорогих комплектациях), то перерегистрировать такую переделку не нужно. То есть если вы установили штатные противотуманные фары или штатное ДХО, то никто не придерется. Иное дело если оборудование нештатное. Если оно соответствует ГОСТу, то его установка разрешена, но требует регистрации в ГАИ, потому что с точки зрения закона в конструкцию автомобиля были внесены важные изменения. Довольные водители, купившие ленты светодиодов и приклеившие их к себе на бампер в качестве ДХО, не знают, что это нужно еще зарегистрировать.

Владельцы внедорожников обычно переживают по поводу так называемых люстр на крыше. Законна ли их установка? Сами по себе люстры никто не запрещает, а если у модели данная вещь сертифицирована, то переоборудование можно даже не регистрировать. Другое дело – что за световое оборудование там стоит. Обычно считается, что полностью соотвествует закону люстра только с двумя фарами дальнего света.

Зарегистрировать установку разрешенного, но нештатного светового оборудования не очень сложно, но очень муторно. Вот список документов: заявление на внесение изменений в конструкцию, сертификат соответствия для оборудования, схема установки, электрическая схема подключения к бортовой сети автомобиля, выписка из ГОСТа, описание ДХО, заключение о возможности внесения изменений в конструкцию автомобиля.

Последний пункт самый интересный, потому что получать его нужно в специализированных организациях, в основном это НАМИ. Приятно, что «пустякам» типа ДХО или туманок они делают заключение дистанционно, то есть не нужно гнать автомобиль в Москву. Неприятно, что сие заключение стоит денег – в прошлом году около 3500 рублей.

Получив заключение, нужно пройти техосмотр и если на станции не придерутся к качеству установки и выдадут талон, то можно еще раз идти в ГИБДД и получать свидетельство на внесение изменений в конструкцию автомобиля. Потом, по желанию, можно сделать отметку в ПТС.

Украшение

Световой тюнинг – дело тонкое

Чего только не придумано для различного светового украшения автомобиля – ленты светодиодов, подсветки всего чего только можно, переливающиеся диски, светящиеся логотипы… Список можно продолжать очень долго. Как закон реагирует на все эти элементы декора? Естественно, все возможные варианты не прописаны в документах, есть лишь общие требования, которым все «навороты» должны соответствовать. Глобальных требований два: 1.

Не мешать работе штатных осветительных приборов. 2. Не провоцировать негативные явления, например, ослепление встречных или попутных водителей, искажения образа транспортного средства и т.д.

Второй пункт, конечно, расплывчат, но, в целом, его можно описать так – чтобы по световым приборам можно было определить границы автомобиля, а также направление его движения (посему красные источники света и нельзя устанавливать на переднюю часть).

Обычно под запрет попадает все, что светит вперед или назад (например, подсветка рамки номера или логотипа компании) – легко ослепить других водителей, да и цвет часто не соответствует требованиям, а вот другие виды (например, подсветка днища, дверей или дисков) обычно можно устанавливать, но, конечно, проконтролировав что они не мешают другим водителям. Кроме того, нужно обязательно зарегистрировать переделку – процедуру мы уже описали чуть выше.

В целом, тюнинг светотехники трудная задача. Нужно уложиться в скромные рамки разрешенного, а потом еще долго и муторно регистрировать переделку. Недаром на большинстве форумов советуют – если хочешь, чтобы на твоем автомобиле были ДХО или туманки, покупай сразу нужную модификацию с завода, проблем не будет. Ну а тем, кто хочет украсить свой автомобиль, придется пройти тернистый путь. Зато все будет законно.

[vote_83]

Инструкция со схемой подключения противотуманных фар: как правильно установить и подключить противотуманки через реле своими руками

Допустим, Вы поставили противотуманные фары и вам необходимо разобраться с подключением. Надеюсь, мы поможем в этом, ничего сложного в данной ситуации нет.

Прежде всего необходимы:

• минимальные познания в электротехнике (найти +12в и массу);
• инструмент – нож, кусачки, плоскогубцы, клеммник;
• расходные материалы: изо-лента синяя, термоусадка подходящего диаметра, хомуты пластиковые, гофра автомобильная, клеммы массовые и соединительные.

Подобрать соответствующие основные материалы:

• провод 2-х жильный сечением 1.5 мм2 – прибл. 6м;
• реле включения с разъемом (обычное реле света с ВАЗ 2108) -1 шт;
• выносной предохранитель 30А -1 шт;
• кнопка включения (на выбор по дизайну, желательно с подсветкой);
• разъемы к туманкам (если нет)-2 шт.

Теперь, когда все готово собираем такую схему рис 1.

Достоинства функционального осветительного оборудования

Противотуманные фары позволяют частично снять нагрузку с глаз водителя во время вынужденной поездки в сложных погодных условиях. С их помощью удается добиться лучшего освещения дорожного полотна. Наибольшее значение фар кроется в точной подаче света, от чего зависит освещение дороги.

Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Разумеется, для этого понадобится придерживаться определенного скоростного режима. Регулирование фар осуществляется в процессе установки оборудования. Качество освещения дорожного полотна полностью зависит от настройки угла падения светового потока.

Особенности установки противотуманных фар

Перед покупкой противотуманных фар автовладельцу следует определиться с местом их установки на авто. Многие иномарки имеют в переднем бампере специальные ниши, предназначенные для установки дополнительной оптики. Соответственно под эти формы и размеры автомобилисту и нужно подбирать подходящие противотуманки.

Некоторые поклонники внедорожников монтируют дополнительные фонари на уровне со штатной оптикой или на крыше автомобиля. В этом случае подойдут ПТФ любого размера и формы. Важно, чтобы в комплекте были подходящие кронштейны для их надежного крепления.

Кроме самих противотуманных фар в магазине или на рынке нужно приобрести некоторые дополнительные материалы для их установки:

• электрические провода,
• клеммы для соединения проводов,
• кнопку или ручку включения «противотуманок»,
• предохранитель на 20-30 А,
• четырехконтактное реле.

Подготовка к установке ПТФ на автомобиль

Установка противотуманных фар своими руками возможна при минимальных знаниях физики и умении держать в руках отвертку и гаечные ключи. В этом случае лучше всего работать в гараже, оснащенном смотровой ямой. Автомобилист должен запастись терпением, а работу вести без спешки, точно следуя технологической инструкции по установке. Перед началом работ лучше ознакомиться с рекомендациями производителя, найти электрическую схему для своего автомобиля.

Если же у автовладельца «руки растут не из того места», то лучше доверить эту работу автомобильному электрику. Так удастся избежать дополнительных сложностей и поломок.

Действующие требования к монтажу дополнительной оптики

Правила установки противотуманных фар регламентированы действующими ПДД. Также при этом должен соблюдаться ГОСТ 8769-75. В противном случае можно получить проблемы с сотрудниками ГИБДД.

Перед установкой стоит ознакомиться с нормативами монтажа:

• наибольшее отклонение от боковой плоскости машины до края фары не должно превышать 0,4 м;
• от нижней части устанавливаемого прибора до дорожного покрытия обязан оставаться зазор не менее 25 см;
• должны обеспечиваться углы видимости, при которых не будет загораживаться оптика: в вертикальной плоскости +15–10 градусов, в горизонтальной плоскости +45–10 градусов.

Включение противотуманок должно обеспечиваться одновременно с запуском габаритных огней.

В конструкции современных автомобилей большинство производителей предусматривает возможность установки подобного дополнительного освещения. Под него выделяются специальные модули в передней части авто. Опознать такие участки удастся по специальным заглушкам, установленным в области переднего бампера. Достаточно извлечь каждую из заглушек, чтобы начать монтаж световых приборов.

Смотрите, какая тема — Можно ли ставить ксенон в противотуманные фары?

Ксенон в ПТФ — отдельная тема для разговора о его целесообразности и, конечно же, разрешённости по ПДД, а также условий такой разрешённости. Если говорить в общем, то ситуация тут во многом аналогична фарам ближнего и дальнего света. А теперь давайте выясним, можно ли ставить ксенон в противотуманки по ПДД в 2020 году, какой штраф за ксенон в ПТФ и какие условия для его установки.

В прошлой статье мы уже рассматривали нюанс установки лампочек газоразряда (что и называется «ксеноном») в головные внешние световые приборы. В частности, мы выяснили, что за него предусмотрено лишение прав, и оно незаконное. А законно только штрафовать водителя на 500 рублей, но в ряде случаев аннулировать регистрацию машины.

Законен ли ксенон в ПТФ в 2020 году?

Также, как и в прошлом материале, здесь мы обратимся за помощью к главному Техническому регламенту всех автомобилистов. Хотя прямой отсылки к нему в ПДД нет, но только в нём содержатся правила установки ксенона в противотуманные фары. Но давайте по порядку!

Правила дорожного движения мы обязаны знать и соблюдать. Пункт 3.4 Основных положений по допуску ТС к эксплуатации говорит нам о том, что:

3.4. На световых приборах отсутствуют рассеиватели либо используются рассеиватели и лампы, не соответствующие типу данного светового прибора.

И в этом случае не допускают к дорожному движению такие автомобили.

А вот типы световых приборов, в том числе противотуманки, и лампы, им соответствующие, определяет указанный выше Техрегламент.

1.3.8. Маркировка фар дальнего и ближнего света и противотуманных и классы установленных в них источников света должны соответствовать.

Все внешние световые приборы, к коим относятся и противотуманные фары, разрешающие установку в них ксенона, имеют тип, аббревиатура которого начинается с буквы «D». С другой стороны, практически ни один тип противотуманки, в которой ксенон не установлен с завода, не начинается с неё. Исключение составляют разве что старые «японцы» и Audi Q7 несвежих поколений.

Это значит, что ксенон в противотуманных фарах не предусмотрен стандартно практически ни для каких ПТФ, которые с завода не комплектуются газоразрядными лампами. И устанавливать его в них нельзя.

Нужен ли омыватель фар и автокорректор для ксенона?

Второй момент — обязательное наличие автокорректора и фароочистителя для ксенона. Впрочем, дело тут не в самом ксеноне, а в мощности светового потока излучения, который почти у любых ксеноновых ламп составляет более 2 000 люмен. Это число — граница дозволенности отсутствия автокорректора и омывателя фар.

Но главное здесь в том, что без разницы, стоит ксенон в противотуманных фарах или же обычном головном свете с таким количеством светового потока. В Техрегламенте отдельно приводятся противотуманки с ксеноном:

1.3.7. Адаптивные системы переднего освещения, выполняющие функцию ближнего света, независимо от используемого источника света, фары ближнего света с источниками света класса LED, а также фары ТР ТС 018/2011 164 ближнего света и противотуманные с источниками света любого класса, имеющими номинальный световой поток более 2000 люмен, должны быть оснащены автоматическим корректирующим устройством регулировки угла наклона фар.

И самое интересное описано в примечании к пункту 1.3.7 Техрегламента:

Примечание: Сменные газоразрядные источники света категорий D1R, D2R, D3R, D4R, D1S, D2S, D3S, D4S и галогенные лампы накаливания категорий H9, H9B, HIR1 имеют номинальный световой поток более 2000 люмен.

При каких условиях автокорректор и омыватель не нужны?

Но есть ещё небольшой ряд типов газоразрядных ламп, которые иногда имеют мощность светового потока всё же менее 2 000 люмен. Для них не нужны омыватель ПТФ и автокорректор.

К таким лампам относятся, к примеру, типы D8S и D6S. В целом, лампы, имеющие номинальную мощность менее 25 Ватт, нередко (но не всегда) светят пучком менее 2 000 люмен.

Однако, минус таких ламп заключается в том, что если Вы задались целью повышения видимости от противотуманок с ксеноном, то добиться таковой с лампами мощностью 25 Ватт и менее практически нельзя — они не светят.

Почему ксенон в противотуманных фарах бесполезен?

Начать следует в того, что ксенон всегда должен быть в линзах, которые сосредотачивают пучок света в одном направлении. Главное же преимущество рассматриваемых нами фар для тумана заключается в их рассеивании света. Да, ксенон в ПТФ можно поставить и без линз, чтобы он рассеивал свет, но это тоже не поможет, и ниже Вы узнаете, почему.

Свет с галогеновыми лампами из противотуманок рассеивается вниз, ксенон же рассеивается во всевозможные стороны, которые не ограничиваются его теневыми рамками. Проблема в том, что в случае с ксеноном из-за его физических характеристик не выставить верхнюю границу направления пучка света, а в ПТФ именно чёткое расположение этой границы обеспечивает видимость в туман за счёт того, что не слепит самого водителя. В случае же с ксеноном в противотуманках в сильный туман Вы просто будете видеть белую стену перед собой.

Впрочем, нужно отдать должное — в лёгкий туман, пасмурную погоду, ксенон с пучком света жёлтого цвета в ряде случаев освещает дорогу лучше галогеновых ламп именно в таких фарах.

Именно поэтому сегодня, 2020 год, многие автопроизводители, устанавливающие с завода ксенон в противотуманные фары, перестают даже называть эти фары противотуманными, а зовут «дополнительными фарами».

И в любом случае, практически каждый «счастливый» владелец самопального ксенона в противотуманных фарах практически гарантированно подвергается регулярным проклятиям встречных автомобилей. Ведь газоразрядные лампы в таком источнике света, пытающемся рассеять свет, слепят гораздо сильнее фар ближнего света.

Штраф или лишение за ксенон в противотуманках?

В контексте наказания за ксеноновый свет в ПТФ всё аналогично запрещёнию такового в головном свете. Как мы уже упомянули выше, законодательство зачастую не разделяет прямо ПТФ и фары головного света, и Административный кодекс здесь не исключение. Он предусматривает наказание за несоответствие Основным положениям из ПДД, пункт 3.4 которых мы процитировали выше.

Но какое наказание предусмотрено за ксенон в противотуманных фарах: штраф или лишение прав? Вопрос неоднозначный, потому что на дороге Вас вполне могут лишить прав практически в 90 и более процентах случаев. Причём, даже в судах высших инстанций. Без прав за ксенон Вы можете остатся на общий промежуток времени от полугода до 1 года как за нарушение правильного цвета испускаемого фарами света и их режима работы Основным положениям правил (часть 3 статьи 12.5 КоАП). А ещё по этой ней же конфискуют противотуманки.

Но почему мы говорим только о практике?! Потому что в теории ни цвет фар при установке ксенона в противотуманки (если он белого, жёлтого или оранжевого цвета), ни даже режим их работы не нарушен. Согласно Техрегламенту существует только два режима:

• постоянный,
• проблесковый.

Если у Вас ксенон в противотуманках не мигает, то режим тоже не нарушен. И учесть также следует то, что для образования состава по такому правонарушению обязаны быть соблюдены оба условия.

Законное наказание (к сожалению, в большинстве случаев только в теории) — это штраф в размере 500 рублей по части 1 этой же статьи, которая предусматривает любые нарушения Основных положений ПДД, за исключением исключений (перечисленных в следующих частях этой статьи КоАП).

Аннулирование (прекращение) регистрации за ксенон в ПТФ

Отдельно следует отметить очень важный момент — аннулирование регистрации за установку ксеноновых ксенона в ПТФ. Такое вполне возможно, в том числе и на практике. Дело в том, что не подлежат регистрации ТС, в конструкцию которых внесены изменения (п. 3 Приказа №399).

В то же время пункт 51 того же Приказа предписывает, что в случае нарушений, выявленных у уже зарегистрированных машин, в виде внесения изменений в конструкцию, регистрация таких автомобилей подлежит прекращению (аннулированию) до устранения причин аннулирования.

В случае установки ксенона в противотуманные фары не соответствующего для газоразряда типа, Вы вносите изменение в конструкцию ТС и обязаны формально зарегистрировать такое изменение (но у Вас не получится, так как такой автомобиль не пройдёт сертификацию безопасности).

Кроме того, при установке ксенона в ПТФ, которые не предусматривают его установку, практически всегда меняется часть электропроводки, потому как ксенон требует более мощных проводов, а это, увы, тоже изменение конструкции машины.

При каких условиях по ПДД можно включать противотуманки?

Для справки, раздел 19 ПДД предписывает определённые условия, когда Вы можете ехать (или стоять) с включёнными противотуманками. К таким случаям относятся:

• тёмное время, но только вместе с ближними или дальними огнаями и исключительно на неосвещённых дорогах,
• остановка или стоянка на неосвещённых дорогах в тёмное время суток или в пасмурную/туманную погоду,
• движение в пасмурную погоду или в туман (исключительно с ближними или дальними огнями),
• применение как альтернатива ближнего света фар или же вместо дневных ходовых огней в светлое время суток.

Регулировка противотуманных фар: правила, нормы и требования

Противотуманные фары. Для одних — это дополнительное освещение, потребность в котором возникает крайне редко, для других это возможность выделиться и сделать внешность своего авто более привлекательной. Однако на самом деле ПТФ — это незаменимые помощники в условиях плохой видимости во время тумана, дождя или снегопада.

Именно эти небольшие и непримечательные маленькие помощники ежедневно спасают не одну тысячу автомобилистов, позволяя им не потеряться в туман на дороге. В большинстве случаев «противотуманки» устанавливаются спереди, хотя нередко автомобили имеют ПТФ и в задней части. Но не следует полагать, что задние фонари такие же, как и спереди, это абсолютно иной тип туманок, который позволяет сделать авто более заметным в условиях плохой видимости. Но, к сожалению, просто иметь противотуманки на авто мало, без надлежащей настройки и регулировки толку от этих ПТФ будет мало…

Сегодня, дорогие друзья, на ФараИнфо хочу поговорить о том, как правильно должны устанавливаться ПТФ, а также как выполняется регулировка противотуманных фар.

Какими законодательными документами оговорены правила установки и регулировки противотуманных фар?

• ПДД;
• ГОСТ 8769-75;
• А также правила ЕЭК ООН.

В этих документах сказано о том, что приборы освещения должны устанавливаться на ТС выше 25 см от дорожного покрытия. Максимально допустимое расстояние от ПТФ до внешнего габарита ТС не должно превышать 40 см.

Световой пучок ,в свою очередь, также должен соответствовать следующим требованиям:

• Световой луч должен быть направлен вниз, а его верхняя граница должна быть четкой;
• Горизонтальный угол рассеивания должен быть не больше 70°.

Как вы понимаете, регулировка ПТФ должна выполняться с учетом данных требований. Это не только обеспечит вам безопасность на дороге, но и позволит избежать ослепления других участников дорожного движения, а также излишнего внимания со стороны ГАИшников.

Также вышеуказанные документы оговаривают условия использования противотуманок. Так ПТФ разрешается включать в условиях ограниченной видимости, например, когда вы движетесь по серпантину, извилистой дороге, а также проходите крутые повороты. Ну и, конечно же, противотуманные фары можно и нужно использовать в условиях недостаточной видимости, то есть проще говоря в дождь, снег и туман.

цель регулировки противотуманных фар является правильная настройка и коррекция светового луча. В идеале он должен освещать дорогу и находиться на высоте в диапазоне от 30 до 70 см над дорожным покрытием. Отклонение от рекомендаций негативно влияет на производительность и эффективность туманок, поэтому во время настройки противотуманных фар попытайтесь максимально соблюсти вертикальные и горизонтальные углы ПТФ.

Перед тем как начнется регулировка противотуманок необходимо выполнить ряд обязательных мероприятий.

1. Первым делом необходимо найти ровную поверхность.
2. Затем следует проверить и при необходимости подкорректировать давление в шинах. Недостаточное или избыточное давление может свести на нет все старания.
3. Автомобиль должен быть укомплектован, то есть бак заправлен, в багажнике запаска и т. д., ну и естественно все то, что вы обычно с собой возите.
4. Специальный регулировочный экран должен быть установлен вертикально на расстоянии 10 метров от машины. Как вариант разметка может быть нанесена и на стене или воротах гаража.

Сама же регулировка противотуманных фар производится при помощи отвертки, мела и линейки.

Как отрегулировать ПТФ — основные моменты

Первым делом следует нанести разметку на ровной вертикальной поверхности, это может быть стена, для этого понадобится мел и рулетка.

Разметка представляет собой:

1. Вертикальную линию, которая соответствует центральной оси машины;
2. Две параллельные линии, которые проходят через центр туманок;

После рисуем две горизонтальные линии. Верхняя — представляет собой величину между центрами противотуманок и дорожным покрытием. Нижняя, в свою очередь, зависит от того сколько метров до машины, а также на какой высоте находится верхняя линия. Для примера, если к машине 10 метров, а верхняя линия находится на высоте 25-50 см, то нижняя линия будет находиться на высоте 10 см.

Далее следует включить ПТФ и убедиться в правильности их регулировки. Берем кусок плотного материала и закрываем одну противотуманную фару. Сверяем точность настройки и оцениваем отклонения, если они имеются. При необходимости производится настройка противотуманных фар при помощи регулировочных винтов. Эти винты будут у каждого свои, в зависимости от марки и модели авто. Регулировка длится до тех пор, пока световой луч не будет соответствовать контрольным точкам. После настройки по-отдельности сверяются обе туманки одновременно. Если все совпадает, регулировка ПТФ может считаться завершенной.

Нередко регулировка ПТФ своими руками не дает нужного результата и эффективность противотуманных фар по-прежнему не устраивает владельца. В таком случае следует обратиться к опытным специалистам, которые используя спецоборудование (реглоскоп), выполнят регулировку противотуманок быстро и правильно.

Также случается, что качество света не устраивает, в таком случае следует убедиться в том, что в противотуманных фарах установлены правильные лампочки. Кстати, ксенон в ПТФ в условиях тумана вряд ли вас спасет, т. к. именно желтый свет эффективно проникает сквозь пелену тумана, дождя и снега.

Ксенон в туманках в большинстве случаев носит скорее декоративный эффект.

Для чего нужны противотуманные фары?

Неблагоприятные погодные условия оказывают своё отрицательное влияние на безопасность дорожного движения. Они ухудшают видимость и ограничивают обзор водителю, мешая ему правильно и своевременно оценивать дорожную ситуацию. Важную роль в обеспечении безопасности в условиях плохой видимости играет оптическая светосигнальная система автомобиля.

На этом авто в противотуманных фарах установлен ксенон

Зачем автомобилю противотуманные фары?

Осветительные фары, огни габарита и предупредительные стоп-сигналы, составляющие оптическую систему, выполняют свои определённые функции по обнаружению машин на дорогах и управлению автомобилем в тёмное время суток. Вдобавок к ним на многих автомобилях устанавливаются и противотуманные фары.Правильный выбор и установка позволит использовать их не только в тумане, но и в других ситуациях. О том, какими должны быть эти фары, как их использовать по назначению, чем они отличаются от обычных осветительных приборов, знают далеко не все.

Большинство водителей убеждено, что эти фары должны обладать только жёлтыми стёклами или светофильтрами, хотя в Правилах оговаривается, что фильтры противотуманных фар могут быть окрашены в белый или жёлтый цвет. Они придерживаются мнения — жёлтый свет дальше распространяется в тумане, чем обычный. На самом деле цвет мало влияет на дальность распространения  света в тумане.

В противотуманных фарах основную роль играет правильная направленность светового потока. Фара формирует широкий в горизонтальной плоскости и узкий в вертикальной плоскости световой поток, который располагается низко над поверхностью дороги и направлен вдоль неё. Известно, что туман редко достаёт до земли. Поэтому получается, что туман как бы подсвечивается фарами снизу.

При этом освещается дорога, а остальное пространство прячется в тени тумана. Таким образом, борьба с туманом осуществляется за счёт специального распределения светового потока. Жёлтый и белый свет имеют в своём спектре максимальную интенсивность световой энергии, по сравнению с которыми плотность энергии в красном, зелёном, синем, фиолетовом свете значительно меньше.

Даже самые правильно выставленные противотуманки дают видимость дороги в тумане не далее десяти метров. Но этого вполне достаточно, так как в тумане автомобили движутся на сверхмалых скоростях. Преимущество этих фар по сравнению с обычными заключается в том, что они освещают и обочину дороги, позволяя разглядеть боковую линию разметки на дорогах.

Включить их можно в процессе движения вместе с габаритными огнями. Некоторые водители устанавливают сзади красный фонарь, который горит ярче, чем стоп-сигнал и габаритные огни, и позволяет шофёру сзади идущего транспорта раньше заметить машину в тумане. Этот фонарь так же, как и дальний свет обычных фар, должен быть включен независимо от времени суток, если на дорогу опустился туман.

Задние красные противотуманные фары

Противотуманные фары можно использовать с пользой для безопасности движения не только в условиях тумана, но и при обычных условиях в тёмное время суток. Например, они исключительно полезны в темноте на узких горных серпантинах и извилистых лесных дорогах, когда требуется постоянно контролировать обочину. На таких дорогах рекомендуется включать «противотуманки» в паре с ближним светом основных фар. При этом улучшается видимость дороги и обочины. Правильное пользование имеющихся на автомобиле световых приборов позволит уверенно ориентироваться в сложных погодных условиях.

Монтаж противотуманных фар

Правильная установка фар имеет решающее влияние на эффективность их использования по назначению. Они монтируются на нижней части переднего бампера, на высоте не менее 25см от полотна дороги. Количество фар должно быть два – по одной с каждой стороны на одинаковом расстоянии от краёв автомашины (не далее 40см от продолжения внешней стороны рассеивателя). Оптимальная дистанция между лампочками «противотуманок» составляет 120см.

Благодаря тому, что световой поток противотуманных фар чётко ограничен по верхней кромке, свет от них не падает на микроскопические капельки тумана, находящиеся перед глазами водителя и не отражается от них, создавая непроницаемую белую стену света, как это получается при включении основных фар.

Ещё кое-что полезное для Вас:

Как выбирать «противотуманки»

1. По цвету. Стекло на противотуманных фарах должно быть молочного или жёлтого цвета. Оптические лучи такого спектра хорошо рассеиваются в туманной среде. Приобретая фары с красными или синими стёклами, вы рискуете нарваться на штраф со стороны инспекторов ГИБДД, так как их нельзя устанавливать впереди автомашины. Следует иметь в виду одну особенность относительно использования ламп – в фарах с жёлтым светофильтром лучше использовать лампы белого света, а в фарах с белым светофильтром лучше применять лампы жёлтого света.
2. По маркировке.

   При выборе фары обращайте внимание на её маркировку, в которой наличие буквы «Е» с одной или двумя цифрами в кружочке означает, что она сертифицирована одной из европейских стран (цифры обозначают код европейского государства). Вслед за этим символом идёт буква латинского алфавита, обозначающая тип и назначение фары. Для противотуманных фар выбрана буква «В». В качестве источника света в основном используются галогенные лампы категорий Н1, Н3 с одной нитью и потребляемой мощностью не более 60Вт, которые образуют световой поток с широким спектром излучения.

: Противотуманные фары +Ходовые огни дневного света Ангельские глазки на Шевроле Соник

В настоящее время среди автолюбителей популярны три типа фар, используемых в тумане:

1. Светодиодные противотуманки – наиболее востребованный и экономичный тип фар, обладающий малой потребляемой мощностью и большим сроком службы. Преимуществом светодиодных фар является также широкий выбор цветов излучения, высокая яркость светового потока и небольшой нагрев фар.
2. Ксеноновые фары – наиболее востребованный тип среди владельцев дорогих марок авто. Излучаемый свет этих фар максимально приближён к солнечному свету, что обеспечивает хорошую пробиваемость тумана и уменьшает физическую нагрузку на глаза шофёра. По сравнению с обычными фарами они имеют повышенный ресурс, более высокий КПД, меньше потребляют электроэнергию.
3. Галогеновые противотуманные фары – по многим техническим показателям уступают своим конкурентам, но продолжают пользоваться высоким спросом в среде автолюбителей, благодаря невысокой стоимости по сравнению с более модными типами «противотуманок».
