Как и с каким усилием затягивать шатунные и коренные вкладыши ДВС для надежной работы

В статье рассмотрим важность правильной затяжки коренных и шатунных вкладышей двигателя внутреннего сгорания (ДВС) и болтов головки блока цилиндров. Подшипники скольжения обеспечивают надежную работу двигателя, а неправильная затяжка может вызвать серьезные повреждения и снизить эффективность. Обсудим, с каким усилием следует затягивать резьбовые соединения для долговечности и надежности работы двигателя, а также для предотвращения неисправностей.

Роль подшипников скольжения во время работы двигателя

Наиболее значимой и крупной движущейся частью двигателя автомобиля является коленчатый вал. С одной стороны он соединен с шатунами поршневой группы, получая от них энергию для вращения, а с другой стороны — с маховиком.

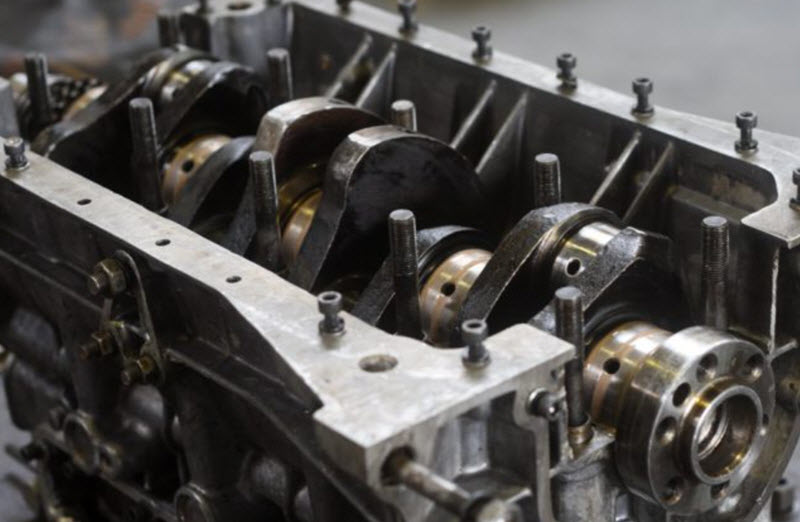

Коленчатый вал установлен в подшипниках скольжения, которые представляют собой разъемные постели, выполненные вместе с блоком цилиндров.

Для его демонтажа используется бугельная конструкция, при которой полуокружность каждой постели фиксируется на двух болтах. Внутри между шеями коленвала и блоком (бугелем) располагаются износостойкие вкладыши, изготовленные из металла с низким коэффициентом трения по сравнению со сталью или чугуном шейки вала.

С точки зрения крепежных элементов и технологий, ключевыми являются болты, фиксирующие маховик, их расположение, порядок затяжки и фиксации, а также бугельные болты, которые вкручиваются в плиту блока.

Эксперты в области двигателестроения подчеркивают, что правильная затяжка шатунных и коренных вкладышей является критически важной для долговечности и надежности двигателя. Они рекомендуют использовать динамометрический ключ, чтобы обеспечить точное соблюдение заданного момента затяжки, который варьируется в зависимости от конструкции двигателя и материалов.

Специалисты акцентируют внимание на необходимости последовательной затяжки, что позволяет избежать перекоса и неравномерного распределения нагрузки. Обычно затяжка производится в несколько этапов, начиная с меньшего момента и постепенно увеличивая его до рекомендованного значения.

Кроме того, эксперты советуют следить за состоянием резьбы и использовать смазку на резьбовых соединениях, чтобы снизить трение и предотвратить повреждение деталей. Правильный подход к затяжке вкладышей не только увеличивает срок службы двигателя, но и способствует его эффективной работе.

Затяжка шатунов, проверка правильности установки поршней

Схема крепления маховика

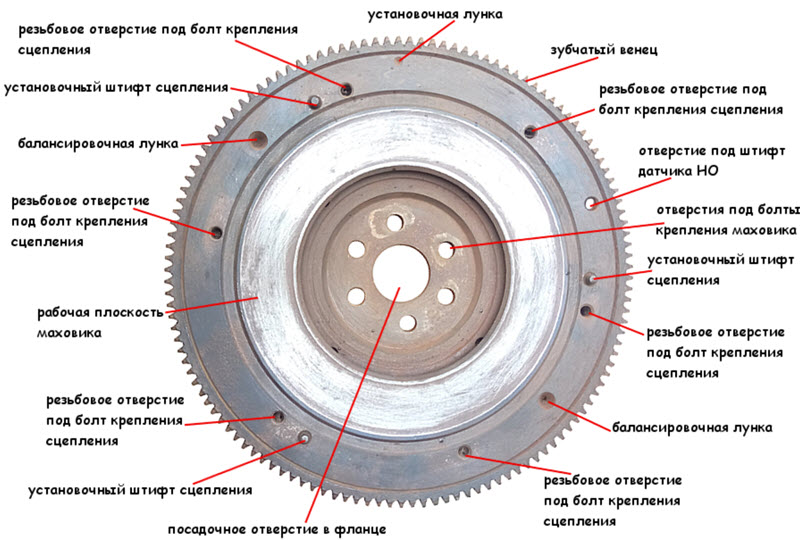

Наиболее распространенный способ крепления маховика к торцу коленчатого вала включает использование шести болтов, расположенных близко к геометрическому центру этих деталей. Резьба для крепежа выполнена непосредственно в теле вала.

Крепежные отверстия имеют асимметричное расположение, что сделано намеренно. Это необходимо для достижения оптимального баланса между коленчатым валом и маховиком.

При высоких оборотах, соответствующих максимальной мощности современных бензиновых двигателей, вибрации могут выйти за допустимые пределы, если баланс будет нарушен.

Таким образом, при снятии маховика с двигателя и его последующей установке важно исключить ошибку в ориентации относительно кривошипов коленвала.

Дополнительной гарантией служат метки, которые наносятся на маховик как на заводе, так и мастером во время ремонта. Это скорее полезная практика, чем строгая необходимость.

В большинстве случаев неправильно установить маховик не получится, так как отверстия на нем и на валу имеют уникальное расположение. Тем не менее, использование меток значительно упрощает процесс, позволяя избежать проверки всех возможных комбинаций.

Также крайне важно обеспечить надежную фиксацию крепежных болтов. Момент их затяжки рассчитывается так, чтобы исключить возможность ослабления крепежа в процессе эксплуатации. При этом учитываются все силы, действующие на каждый болт, коэффициент трения и параметры резьбы.

Однако риск, связанный с обрывом маховика, слишком велик, поэтому конструкторами предусмотрены дополнительные меры безопасности. В настоящее время доступны специальные одноразовые болты для крепления маховиков, которые уже имеют слой резьбового фиксатора. Затяжка производится до предела текучести болта, после чего выполняются один или два доворота на определенный угол.

В таком состоянии материал перестает реагировать на возможные небольшие ослабления во время эксплуатации, обеспечивая надежное удержание болтов.

Интересные факты

Вот несколько интересных фактов о затягивании шатунных и коренных вкладышей в двигателях внутреннего сгорания (ДВС):

1. Точность момента затяжки: Для обеспечения надежной работы двигателя критически важно соблюдать рекомендованный момент затяжки. Слишком слабая затяжка может привести к люфту и износу, а слишком сильная — к повреждению вкладышей или шатунов. Поэтому многие производители указывают не только момент затяжки, но и последовательность, в которой должны затягиваться болты, чтобы равномерно распределить нагрузку.

2. Использование динамометрического ключа: Для достижения необходимого момента затяжки часто используют динамометрический ключ. Это устройство позволяет точно контролировать силу затяжки, что особенно важно при работе с высоконагруженными узлами. Некоторые механики также применяют метод «угловой затяжки», при котором после достижения определенного момента болт дополнительно затягивается на заданный угол.

3. Материалы и технологии: Современные двигатели часто используют вкладыши из композитных материалов или с покрытием, что позволяет уменьшить трение и увеличить срок службы. При затягивании таких вкладышей важно учитывать их особенности, так как они могут иметь разные коэффициенты теплового расширения и прочности по сравнению с традиционными металлическими вкладышами. Это требует более тщательного подхода к моменту затяжки и контролю за температурным режимом двигателя.

Эти факты подчеркивают важность точности и технологии при работе с шатунными и коренными вкладышами, что напрямую влияет на надежность и долговечность двигателя.

Установка вкладышей. От этого зависит долгая жизнь мотора

Зазор между вкладышем и коленвалом

Несмотря на использование специализированного антифрикционного материала в шатунных и коренных вкладышах, их функционирование невозможно без постоянной подачи масла под давлением. Вал «поднимается» на масляной пленке.

Если бы шейки подвергались трению с такими нагрузками непосредственно о вкладыши, это привело бы к мгновенному выделению значительного количества тепла, что могло бы вызвать деформацию металла и его проворачивание. В результате это закончилось бы стуком и заклиниванием двигателя.

Для обеспечения надежного поступления масла и сохранения давления в системе смазки между валом и вкладышами поддерживается небольшой и стабильный зазор.

Эта величина рассчитывается с учетом множества факторов — геометрии, свойств масла, давления и производительности насоса, нагрузки и других параметров.

Размер зазора составляет всего несколько сотых долей миллиметра и зависит от особенностей конкретного двигателя. Он устанавливается с помощью проточки шеек коленвала и точно откалиброванных размеров вкладышей.

Моменты затяжки при ремонте ДВС

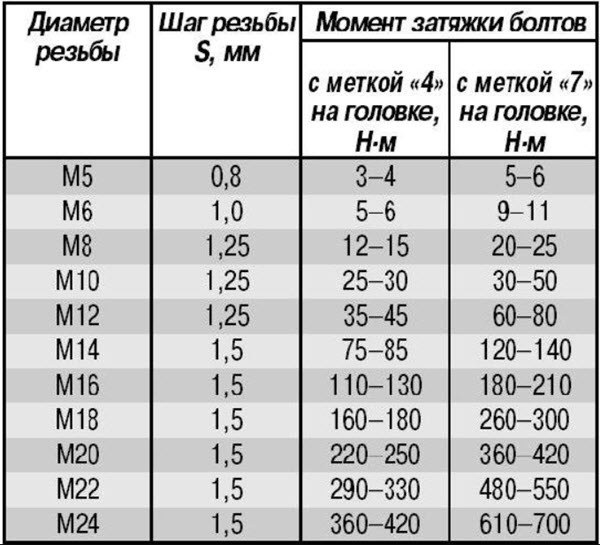

Каждый двигатель имеет свою таблицу, в которой собраны все моменты затяжки для резьбовых соединений. В ней указаны как номинальные значения, так и допустимые отклонения, представленные в виде минимальных и максимальных значений.

Моменты затяжки резьбовых соединений

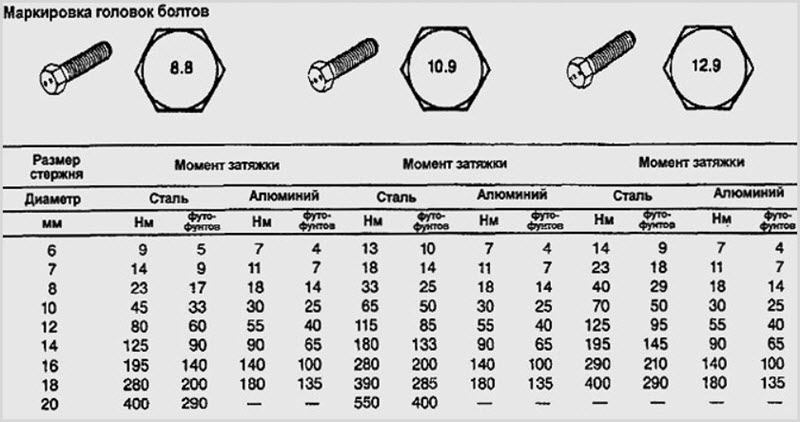

Унифицированные значения для всех типов машин и болтов отсутствуют. Крутящий момент зависит от следующих факторов:

• класса прочности крепежных элементов;
• материала, из которого изготовлены крепеж и соединяемые детали;
• геометрических характеристик резьбы, включая диаметр и шаг;
• типа резьбы, которая может различаться по профилю в зависимости от применяемого стандарта;
• наличия дополнительных веществ на резьбе, таких как смазка или фиксирующие составы;
• использования дополнительных фиксаторов, например, шайб Гровера или различных видов более надежных стопоров.

Без наличия такой таблицы и надежного откалиброванного динамометрического ключа не стоит приступать к ремонту двигателя.

Динамометрический ключ для автомобиля — как пользоваться моментным ключом 5-25 НМ

Момент затяжки коренных и шатунных вкладышей

На размер масляного зазора натяжение крепежа в бугельном соединении не оказывает влияния. Все усилия передаются через поверхность бугеля, и вкладыши не будут прижиматься к шейке вала.

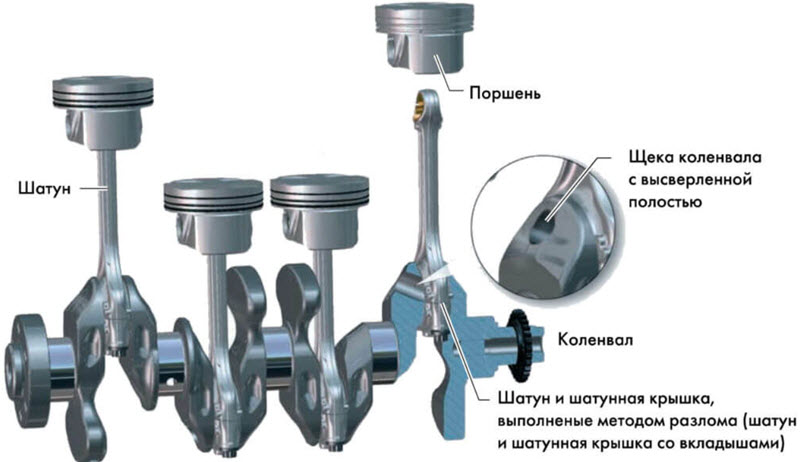

Кроме того, для обеспечения точного сохранения геометрии постелей часто применяется метод отделения крышки с ломаным стыком, что позволяет избежать деформаций. В связи с этим болты затягиваются с использованием момента, указанного в соответствующей таблице.

Как правило, это значение составляет несколько десятков ньютон-метров. Также может быть предусмотрено уточнение по порядку затяжки, включая несколько этапов или дополнительные довороты.

Моменты затяжки болтов ГБЦ

Болты, крепящие головку блока цилиндров, представляют собой одно из самых критически важных резьбовых соединений в автомобиле. Они играют ключевую роль в обеспечении правильной деформации прокладки и надежном герметичном соединении камер сгорания.

Кроме того, через эти болты проходят многочисленные каналы, по которым циркулирует масло под давлением, а также системы охлаждения. Даже небольшая утечка может привести к быстрому выходу двигателя из строя.

Важно знать: Что такое степень сжатия, как она влияет на работу двигателя и как её можно увеличить.

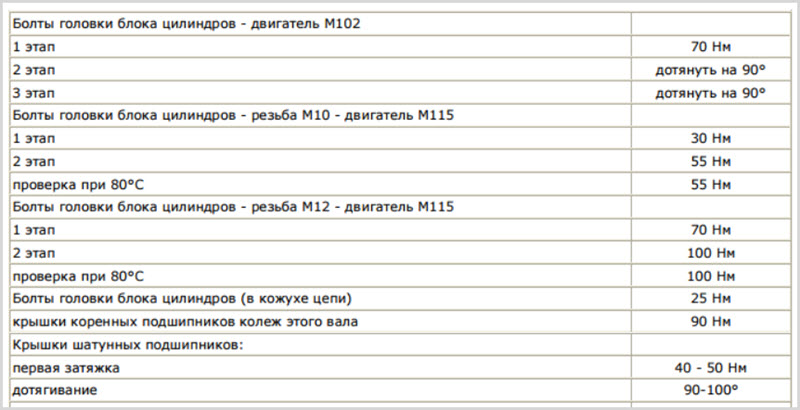

Затяжка болтов головки осуществляется в несколько этапов, постепенно сжимая прокладку. Применяется тот же метод, что и ранее упоминался — затяжка до предела текучести.

К примеру, можно рассмотреть довольно распространенный случай, хотя каждый двигатель уникален и важно следовать рекомендациям из руководства:

• первая подтяжка до 40 Нм;
• второй этап затяжки до 80 Нм;
• первый доворот на 90 градусов;
• второй доворот на 90 градусов.

Порядок затяжки следует выполнять согласно схеме, указанной в инструкции; у разных двигателей он может отличаться, но, как правило, затяжка производится от центра к краям. Рекомендуется использовать новые болты, так как старые уже подвергались необратимой пластической деформации.

Признаки износа вкладышей коленчатого вала

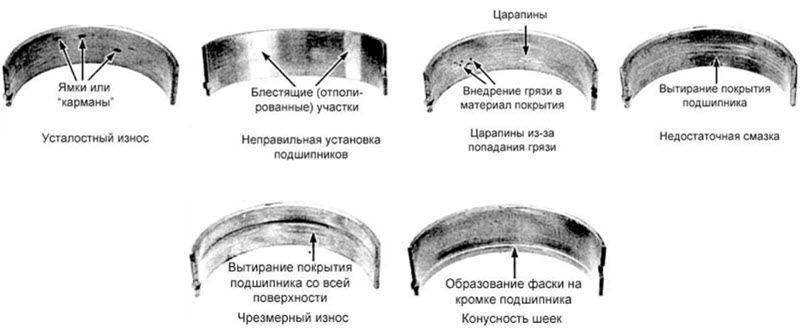

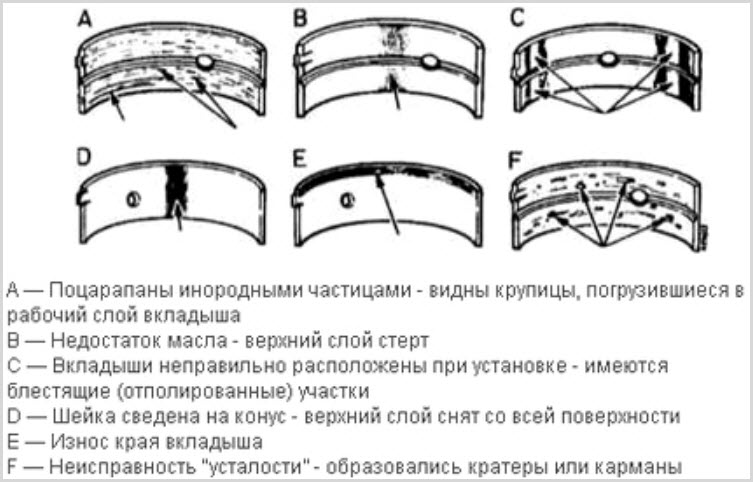

Несмотря на наличие масла, вкладыши со временем начинают изнашиваться. Это проявляется довольно очевидно:

• снижается общее давление масла в системе смазки;
• возникают глухие стуки в нижней части двигателя;
• из-за износа упорных полуколец, которые часто изготавливаются вместе с вкладышами, коленчатый вал начинает иметь ненормальный осевой люфт.

Эксплуатация такого двигателя крайне нежелательна, так как все остальные узлы подвергаются ускоренному износу из-за нехватки масла и продуктов разрушения подшипников коленвала.

Распространенные ошибки при затяжке ГБЦ

Существует множество непредсказуемых ситуаций, однако можно выделить несколько распространенных ошибок:

• Наиболее часто применяется некондиционная или использованная прокладка, хотя она предназначена исключительно для одноразового использования;
• Не соблюдается правильная последовательность затяжки, а также не учитывается чередование моментов;
• Игнорируется необходимость доворотов, или они выполняются с отклонениями от заданного угла;
• В резьбовых колодцах остаются грязь и масло, что может привести к повреждению резьбы и недостаточной затяжке.

Серьезной ошибкой является использование инструмента низкого качества. Конструкция требует высококачественной легированной инструментальной стали, размеры головок небольшие, а моменты затяжки значительные.

Срезанные грани могут вызвать серьезные проблемы. Аналогично, чрезмерные усилия также приведут к неприятностям. Сорванная резьба или сломанный болт потребуют сложных слесарных работ.

Методы проверки правильности затяжки вкладышей

Правильная затяжка шатунных и коренных вкладышей является критически важной для надежной работы двигателя внутреннего сгорания (ДВС). Неправильная затяжка может привести к серьезным повреждениям, таким как износ подшипников, заклинивание двигателя или даже его поломка. Существует несколько методов проверки правильности затяжки, которые помогут обеспечить надежность и долговечность работы двигателя.

Первый и наиболее распространенный метод — это использование динамометрического ключа. Этот инструмент позволяет точно измерять усилие, прикладываемое к болтам или гайкам. Для шатунных и коренных вкладышей необходимо следовать рекомендациям производителя по моменту затяжки, который обычно указывается в технической документации. При использовании динамометрического ключа важно следить за тем, чтобы ключ был откалиброван и находился в исправном состоянии, так как неправильные показания могут привести к недостаточной или избыточной затяжке.

Второй метод — это последовательная затяжка. При этом методе затяжка производится поэтапно, начиная с меньшего момента и постепенно увеличивая его до требуемого значения. Это позволяет равномерно распределить нагрузку по поверхности вкладышей и избежать их деформации. Обычно затяжка производится в несколько этапов, с промежуточными проверками момента затяжки. Например, сначала можно затянуть болты до 50% от требуемого момента, затем до 75%, и только после этого до окончательного значения.

Третий метод — это визуальная проверка. Хотя этот метод не является столь точным, как динамометрический ключ, он может быть полезен для предварительной оценки состояния вкладышей. Визуальная проверка включает осмотр поверхности вкладышей на наличие трещин, износа или других повреждений. Также стоит обратить внимание на состояние болтов и гаек, чтобы убедиться, что они не имеют коррозии или других дефектов.

Четвертый метод — это использование индикаторов затяжки. Эти устройства позволяют контролировать момент затяжки в процессе работы и могут быть полезны для более точного контроля. Индикаторы могут быть механическими или электронными и позволяют отслеживать изменения в моменте затяжки в реальном времени, что особенно важно при сборке высоконагруженных узлов.

Наконец, важно помнить о том, что затяжка должна производиться в соответствии с установленными стандартами и рекомендациями. Каждый двигатель имеет свои особенности, и игнорирование этих рекомендаций может привести к серьезным последствиям. Поэтому перед началом работы всегда стоит ознакомиться с технической документацией и следовать указанным инструкциям.

Вопрос-ответ

Какой момент затяжки коренных и шатунных вкладышей?

Момент затяжки шатунных вкладышей обычно меньше, чем у коренных, и находится в пределах от 43 до 53 Н·м. Например, для той же «Лады-Приоры» этот показатель для коренных вкладышей составляет 68, 31–84, 38 Н·м, а для шатунных подшипников — 43, 3–53, 5 Н·м.

Сколько тянуть коренные вкладыши?

Моменты затяжки должны соответствовать: коренные вкладыши 68-84 Нм, шатунные 43-53 Нм.

Советы

СОВЕТ №1

Перед установкой шатунных и коренных вкладышей обязательно очистите все поверхности от грязи и старого масла. Это поможет избежать повреждений и обеспечит лучшее прилегание вкладышей к деталям двигателя.

СОВЕТ №2

Используйте динамометрический ключ для затяжки болтов шатунов и коренных вкладышей. Это гарантирует, что вы применяете правильный момент затяжки, что критично для предотвращения повреждений и обеспечения надежной работы двигателя.

СОВЕТ №3

При затяжке вкладышей следуйте последовательности, указанной в руководстве по ремонту вашего двигателя. Неправильная последовательность может привести к деформации деталей и снижению их долговечности.

СОВЕТ №4

Не забывайте использовать смазку на резьбе болтов и на поверхности вкладышей перед затяжкой. Это поможет избежать заедания и обеспечит равномерное распределение нагрузки при затяжке.
