Блок цилиндров (БЦ) – это основной элемент цилиндрового поршневого двигателя внутреннего сгорания, в котором происходит сгорание смеси топлива и воздуха. Изготавливается из чугуна, литейных, магниевых сплавов. Гильзовка блока цилиндров —  часть капитального ремонта двигателя.

Реставрация и ремонт отдельных его элементов обходится дешевле, чем замена всего мотора.

Рассмотрим плюсы и минусы гильзовки блока.

Что такое гильзовка блока цилиндров двигателя?

Гильзование – это сложный технологический процесс ремонта гильзы цилиндра. Если блок исчерпал ресурс ремонта или неисправности нельзя устранить с помощью расточки, прибегают к гильзовке. Подробнее про расточку мы расскажем дальше в статье, а сейчас рассмотрим, в каких случаях цилиндр гильзуют.

Гильзы выполняют функцию стенок цилиндра, в них держатся поршни, поэтому и требования к ним высоки: стойкость к коррозиям, механическим и термонагрузкам, качество материала изготовления.

Опытный механик с легкостью определяет, разбирается ли его клиент в ценах. А если нет, то «накрутит» их по максимуму.

Боитесь обмана и «развода» в автосервисе. Кликните на любой из мессенджеров ниже, чтобы узнать 5 простых способов как его избежать

Что такое гильзовка блока цилиндров двигателя — Автосервис

Долговечность Вашего мотора во многом будет зависеть от качественной гильзовки блока.

Работы по гильзовке блока цилиндров напрямую связаны с ремонтом двигателя, поэтому столь важную работу необходимо доверять лишь опытным профессионалам. Гильзовка блока может продлить жизнь Вашему автомобилю.  Все работы по восстановлению и ремонту двигателя компания «Мотор Мастер» проводит на самом высоком уровне и уже очень давно. Мы гарантируем высокое качество всех работ, связанных с ремонтом двигателя.

Почему необходимо производить гильзовку блока цилиндров

Во время долгой эксплуатации автомобиля стенки цилиндра подвергаются износу.

В результате от того, насколько сильный износ, работоспособность двигателя восстанавливается при помощи расточки цилиндров в тот размер, при котором можно произвести ремонт или делается гильзовка блока цилиндров.

Процедура гильзовки блоков считается надёжной и проверенной годами, поэтому можете смело ей пользоваться. Чаще всего, этот вид ремонтных работ, наиболее актуален, когда не существует поршней большего ремонтного размера, или в условиях повреждения одного из цилиндров.

Цены указанные на сайте носят ознакомительный характер и не являются публичной офертой.

— это  трудоёмкий технологический процесс по установке гильзы в блоки цилиндров. Данный вид ремонтных работ производят когда износ цилиндров превышает все ремонтные размеры предусмотренные изготовителем.

Также, гильзировка блока целесообразна когда сам изготовитель комплектующих  рекомендует гильзовку блока цилиндров.

Естественно, влияение на сроки и необходимости данной процедуры оказывают как марка машины, так и модель двигателя.

Особенности гильзовки блока

Алюминиевые и чугунные блоки подвергаются одинаковым процедурам восстановления и для их ремонта используют гильзы из износостойкого чугуна. Однако найти чугунные гильзы для дизельного автомобиля с чугунным блоком цилиндров легче, так как гильзовка блока цилиндров для таких двигателей предусмотрена ещё заводом.

С бензиновыми чугунными и алюминиевыми и алюминиевыми дизельными моторами всё немного сложнее. Для таких автомобилей гильза выбирается либо под размер, либо специально вытачивается. При изготовлении гильзы для гильзовки блока учитывается поверхность гильзы, эллипсность и конусность.

Гильза должна быть подобрана таким способом, чтобы минимальный размер толщины стенки после запрессовки в блок а , в последствие, финишной расточки должна составлять не менее 1,5 мм.

Высокое качество

Профессиональное оборудование

Более 25 лет опыта

3 филиала по городу

Легковые отечественные а/м

Наименование	Модель	Стоимость (в рублях)
Гильзовка и хонингование блока цилиндров	ВАЗ	2000,00
ОКА	1000,00
ГАЗ	4000,00
УАЗ	5000,00

Наименование	Стоимость (в рублях)
Гильзовка и хонингование блока цилиндров	1 цилиндр	1450,00
V-образные	2000,00
алюминиевые (БЕЗ ГАРАНТИИ)	2500,00
алюминиевые V-образные (БЕЗ ГАРАНТИИ)	3500,00

Грузовые а/м

Наименование	Стоимость (в рублях)
Гильзовка и хонингование блока цилиндров	1800,00

Наше оборудование

Источник:

Делаем гильзовку блока цилиндров своими руками

Гильза цилиндра является составной частью блока. Это – снимающаяся металлическая вставка, в которой расположен поршень. Рабочий объем двигателя определяется объемом этой детали.

Периодически ее нужно ремонтировать, как и любую другую механическую составляющую двигателя. Ремонт этой детали – гильзование – процесс достаточно сложный и требует опыта и специальных знаний. Поэтому собственными руками мы можем снять и установить ГБЦ или блок цилиндров.

А гильзовка, расточка или хонингование выполняются на специальном оборудовании в ремонтных мастерских.

Этот вид работ выполняется тогда, когда цилиндры изношены настолько, что превышены все предусмотренные производителем ремонтные размеры, или изготовитель сам рекомендует выполнить такой ремонт.

Ремонтировать эту составляющую двигателя нужно в сроки, прописанные производителем, или тогда, когда у автомобиля большой пробег и износ. Чтобы правильно определить сроки ремонта, нам нужно знать марку и модель автомобиля, иметь данные о стандартном пробеге.

Современные производители устанавливают в двигателях легковых автомобилей два типа гильз:

•  мокрые – расположены так, что их поверхность все время соприкасается с жидкостью охлаждения. Во избежание просачивания жидкости устанавливают специальные прокладки (сальники), которые еще препятствуют смешению охладителя двигателя и газов от сгорания. Такие гильзы проще всего поддаются ремонту.
•  сухие – это единая конструкция с блоком цилиндров, так как они встраиваются в блок сразу при изготовлении. С охлаждающей жидкостью они не соприкасаются, поэтому и называются сухими.

Требования к гильзам

Эксплуатационные свойства этой детали двигателя должны соответствовать типичным требованиям: устойчивость к коррозии металла, прочность, износостойкость. В местах, где гильза стыкуется с блоком цилиндра, должно быть создано надежное уплотнение.

К деталям, использующимся для ремонта, предъявляются особые требования, о которых знают специалисты, должны знать и мы, автолюбители. Если мы покупаем гильзы самостоятельно, мы должны учесть то, что

• эллипсность и конусность детали не должна превышать 0,02 мм, а разность в толщине стенки – и того меньше – 0,01 мм;
• точность, с которой выполнена гильзовая поверхность, должна соответствовать 8 – 10 классу;
• ремонтная гильза для двигателей выбирается по каталогу. Выбирая деталь, учитываем припуск, чтобы можно было сделать последующую расточку.

Технология ремонта

Необходимо уточнить, что во время ремонта мотора вовсе не обязательно менять все гильзы. Решение о замене детали принимаем, как правило, после специальной диагностики с помощью специального прибора – нутрометра.

Перегильзовка намного удешевляет ремонт и обеспечивает нормальную эксплуатацию автомобиля в дальнейшем.

Технология ремонта гильз зависит от их вида. В ремонте применяют, в частности, горячее гильзование и запрессовку. Детали мокрого типа можем заменить самостоятельно, вручную.

Заменить детали сухого типа сложнее, их замену выполняют специалисты с применением специального оборудования.

Гильзовка цилиндров блока – технология, которую применяем при ремонте любых двигателей. Опытные автолюбители утверждают, что загильзовать можно любой двигатель. Если ремонтируем блок цилиндров из чугуна, используем чугунные легированные втулки. Если блок алюминиевый, используем гильзы из алюминиевого сплава с присадками.

Сначала выполняем расточку цилиндра, на качество которой влияет ресурс двигателя, подлежащего ремонту. Главное здесь — выдержать правильную геометрическую форму гнезд для гильз.

Если эта часть двигателя приобретет эллипсовидную форму гнезда, поршень начнет работать неправильно – последствия непредсказуемые.

После расточки под нужный ремонтный размер, выполняем хонинговку гнезд и затем – гильзование.

Метод горячего гильзования

Он является более качественным. В основе этого метода лежит использование разницы температур деталей. Сначала обрабатываем втулку особым составом для предотвращения образования конденсата во время установки. Блок нагреваем до 150°, потом в гнездо вставляем втулку, которая охлаждена с применением жидкого азота.

Цилиндры, изготовленные из галникала, предварительно не растачиваем. Гильзовка втулок из алюминия делается с помощью запрессовки.

Метод запрессовки

При использовании этого метода гильзовка блока цилиндра проходит в несколько этапов:

• нагреваем блок до высокой температуры,
• охлаждаем втулку в азоте;
• напыляем герметик в гнездо;
• запрессовываем втулку в отверстие.

Долговечность мотора в автомобиле во многом зависит от качества ремонта. Если все выполнено в соответствии с технологией, соблюдены все рекомендованные параметры, восстановленный двигатель еще пробежит многокилометровую дистанцию.

“Замена гильз цилиндров в двигателе”

На записи показано, какие проверки и виды работ требуются при монтаже мокрых гильз цилиндров и как правильно обращаться с кольцами круглого сечения.

Источник:

Гильзовка блока цилиндров

• Необходимость работы по гильзовке возникает в следующих случаях:
• — выработка в гильзе цилиндра превышает максимальный ремонтный размер для данной модели.
• — данная модель двигателя не имеет ремонтных размеров поршней.
• — повреждения на гильзе не допускающие обработки в ремонтный размер.

Блоки цилиндров, которые приходится гильзовать можно разделить еще на два варианта: блок, изготовленный с изначально вставной гильзой и блоки в которых гильза является единым целым с остальной частью блока. При вставной гильзе удаляется старая гильза, выпресовывается или вырезается (выбор способа удаления определяется в каждом конкретном случае), очищается посадочное место, и устанавливается новая гильза.

Такой вариант возможен в случае если посадочные места гильзы имеют правильную геометрию и имеются гильзы соответствующих размеров, в противном случае процедура соответствует технологии гильзовки моноблока.

Гильзовку блока не имеющего вставных гильз следует начинать с выбора ремонтных гильз.

При выборе ремонтных гильз следует учесть: поверхность детали должна соответствовать нужному классу точности, то есть 8-10; по внутреннему размеру гильза должна иметь допуск для будущей расточки, длинна соответствовать необходимой, также необходимо учесть наличие либо отсутствие верхнего бурта.

К тому же форма комплектующей должна иметь нужные параметры, а именно: ее конусность не может быть больше 0,02 миллиметра, а разность толщины стенки – 0,01 миллиметра. Данный процесс проводится с проверкой всех гильз. Диагностика позволяет выявить, какие из них следует заменить.

Следующим этапом гильзовки является расточка цилиндров под подходящий размер. Это процедура, требующая высокой точности и опыта.

Многие источники рекомендуют после этого выполнять хонинговку гнезд, для улучшения точности поверхности. Однако хотелось бы сказать о том, что в большинстве случаев невозможно правильно сделать хонингование по всей поверхности посадочного места.

Это обусловлено тем, что процедура хонингования не позволяет обрабатывать поверхности до упора, то есть для качественной обработки всей поверхности, необходима возможность выхода хонинговальной головки ниже обрабатываемой части.

Такая возможность отсутствует в случае установки гильзы на нижний бурт, а также определенным образом расположенных бугелей коленчатого вала. Как показала практика, большинство автомобильных мехобработчиков использует просто чистовую расточку посадочной поверхности. Далее следует этап самой гильзовки.

Здесь в основном используется метод горячего гильзования, который признан самым качественным, ввиду достижения идеального натяжения в соединении материалов. Он основывается на температурной разнице блока и гильзы.

Первый из них нагревается до температуры – порядка 120 °C, вторая подвергается обработке специальным составом, что позволяет избежать конденсации при монтаже, охлаждается в жидком азоте и вставляется в блочное отверстие.

Гильзовка цилиндров: определение износа, выбор, замена +

В рамках капитального ремонта обязательно проводится расточка блока двигателя. Если же внутренняя стенка или гильза цилиндра имеет значительные дефекты, не позволяющие устранить их обычным методом, проводится гильзование.

Необходимость процедуры

В процессе работы элементы двигателя испытывает большую нагрузку. Ведь внутри них постоянно трутся поршни. Даже самая прочная сталь со временем истирается от этого. Внутренняя поверхность «родной» гильзы из круглой превращается в овальную. Это вызывает люфт поршневых колец, которые уже прилегают не так плотно. Отработавшиеся газы и топливная смесь проникают в картер. Мощность ДВС сразу же падает, увеличивается потребление масла.

Овализация устраняется расточкой, гнёздам возвращают изначальную геометрию путём стачивания внутреннего диаметра специальным станком. Однако, если толщина полости слишком мала или есть повреждения, это не помогает. Приходится вставлять новую готовую гильзу цилиндра ДВС.

Обычно такое происходит после:

• длительной эксплуатации силового агрегата на грязном топливе;
• неправильно проведённого ремонта;
• несвоевременного прохождения ТО.

На внутренних полостях образуются каверны, неровности, задиры. Расточка возможна только при дефектах малой степени. Дальше помогает только установка вставок (диаметр гильзы цилиндра нужного размера) или общая замена гильзы блока цилиндров.

Применение съёмных втулок дало новую «жизнь» блоку ДВС. Его теперь стало возможно обновлять неограниченное количество раз. Без гильзы цилиндров автомобильного двигателя капитальный ремонт проводился бы только расточкой, которую допустимо делать не более 3-4 раз.

Отличие мокрой гильзы от сухой

Мокрые втулки непосредственно соприкасаются с антифризом, обеспечивая лучший отвод тепла. Большое распространение они получили на шведских Volvo, французских Renault, старых отечественных автомобилях, грузовиках, тракторах из-за того что просты в установке, ремонте. Такие элементы оснащаются уплотнительными манжетами во избежание прорыва газов в картер и систему охлаждения. Основное преимущество — не нужно даже снимать двигатель с шасси, когда наблюдается износ гильз цилиндров. Мокрые элементы получают из специального серого чугуна с легирующими добавками (хром, марганец, кремний).

Сухие втулки запрессованы в тело БЦ, охлаждающей жидкостью не омываются. Используется почти на всех иномарках, оснащённых алюминиевым двигателем — Honda, Land Rover, Audi, Volkswagen. В гнёзда такого мотора заправляют сухие гильзы блока цилиндров, увеличивающие ресурс и повышающие ремонтопригодность. Наружную поверхность такого элемента разрешено шлифовать, что даёт возможность добиться оптимальной плотности прилегания.

Направляющие втулки	Плюсы	Минусы
Мокрая гильза	простота ремонта, лучше отводят тепло	меньшая жёсткость картера двигателя
Сухая гильза	высокая жёсткость картера	хуже отводят тепло

Фосфатированные гильзы

В целях увеличения эффективности и снижения коэффициента трения, внутренние поверхности гильзы цилиндров покрывают фосфатом. Создаётся 3 мкм химическая плёнка нерастворимого вещества, предохраняющего металл от коррозии и создающая высокие антифрикционные свойства.

Фосфатная плёнка — современная разработка, увеличивающая степень поглощения масла вдвое. Для сравнения: фосфатированные гильзы, помещённые в коррозионную камеру, ржавели от 3-процентного хлорида натрия лишь через 2-е суток, тогда как необработанные — уже через 10 минут!

Выбор, определение размеров новых гильз

Перед тем, как подбирать съёмные вставки, изучают строение блока определённого двигателя. На данный момент БЦ бывают всего двух типов — линейные (рядные) и V-образные. Кроме того, они выходят с разным количеством рядов и расположений клапанов (верхнее, нижнее). Толщина стенок и другие особенности тоже имеют значение.

Внутренний диаметр гнезда замеряют микрометрическим нутрометром. Затем втулки подбираются, согласно таблице. Вот на гильзы цилиндров размеры, которые указываются в паспорте самими изготовителями.

Автомобиль и модель двигателя	Номинальный ремонтный размер	1 ремонтный размер	2 ремонтный размер	3 ремонтный размер
Жигули, Ваз-2103, -2107	76	76,2	76,4	76,6
Жигули, Нива, Ваз-2106, -2121	79	79,4	79,7	80
Лада, Ваз-21083, -09, -10	82	82,4	82,8
Ока, Ваз-1111	76	76,4	76,8
Audi , WH и WC	79,5	79,7	80	80,5
Audi, KP, KU, RT	81	81,2	81,5	82
Chrysler, AMC 242	98,4	98,7

: гильзовка блока Митсубиси

Мастер описывает процесс гильзования на примере легендарного мотора Mitsubishi 4G69. Втулки он ставит готовые от Мерседеса — 026240-00. Запрессовка проводится специальным оборудованием.

Инструкция: гильзовка блока

Гильза блока цилиндров — это внутренняя оболочка или съёмная металлическая вставка, в которой уже непосредственно перемещается поршень двигателя. Ремонт необязательно проводится с обновлением всех втулок. Они прежде замеряются, после чего специалист выносит решение о замене гильзы цилиндров.

Процедура на мокрых втулках осуществляется так — старая деталь вытягивается, на её место ставится новая. Сухие детали меняются двумя способами: холодным и горячим. Метод термической обработки считается наиболее качественным, так как втулка обрабатывается антиконденсатным составом, а блок нагревается. Новая деталь предварительно окунается в жидкий азот, после чего вставляется в гнездо.

Для вытаскивания старых элементов желательно использовать съёмник гильз цилиндров.

как снимают втулку

Таким образом, процедура состоит из нескольких этапов:

• нагрев блока до 1500 градусов Цельсия;
• обработка вставки специальным составом, избавляющим от водяного конденсата при монтаже;
• охлаждение гильзы в жидком азоте;
• нанесение герметика внутрь гнезда;
• установка или запрессовка втулки, обычно с натягом 0,03-0,04 мм.

Обычно гильзовке сопутствует расточка и хонингование. Соблюдается правильная геометрия гнёзд под новые ремонтные втулки. Если поверхность гнезда не шлифуется, неправильный эллипс передастся впоследствии направляющей вставке. Это влечёт за собой повреждение поршней со всеми вытекающими последствиями. Шлифуют не только цилиндр, но и рабочую (внутреннюю) поверхность гильз. Это делается в целях плотной посадки детали в гнездо.

Ремонтная гильза цилиндра двигателя должна отвечать следующим требованиям:

• их конусность и эллипсность не должна превышать 0,02 мм;
• разность толщины между отдельными втулками быть не более 0,01 мм;
• поверхность соответствовать 8-10 классу точности.

Если готовых гильз нет, они делаются в специальных заготовках. Как правило, для этого используют специальный антифрикционный чугун, полученный центробежным литьём. Такой способ даёт оптимальный результат по соотношению цена/качество. Что-то одно должно быть мягче или твёрже в паре трения.

Разница между чугунным и алюминиевым БЦ

Следует понимать разницу между чугунным и алюминиевым БЦ. Обычная цельная деталь КШМ двигателя, отлитая из чугуна, проблем с гильзованием не имеет. Хотя штатно в таких моторах стальные втулки устанавливаются редко, это успешно проводится вне правил заводского регламента.

Алюминиевые двигатели чаще снабжаются гильзой с завода. Они реже встречаются цельнолитыми. Но штатные втулки для литейного алюминиевого корпуса стоят дорого. Примерная цена гильзы цилиндров — 150 долларов. Это не столь заметно, когда нужно отремонтировать одно гнездо, но получается экономически нецелесообразным при полном восстановление гильз цилиндров.

Единственный оправданный способ — установка чугунных направляющих. Это успешно практикуется мотористами на территории стран бывшего СССР. Главное условие — обеспечить правильный натяг между втулкой и блоком. Перед установкой деталей также крайне важно провести грамотные комплексные замеры, подобрать тепловые зазоры и обеспечить необходимый отвод тепла.

Производятся также блоки из алюминия, не рассчитанные на установку ремонтных поршней. Вернее говоря, изготовитель для них не выпускает ремонтных деталей. Но и такие блоки ремонтируются. Как правило, здесь используют посадочный поясок или специальное нагаросъёмное кольцо гильзы цилиндра.

Нюансы проведения

Гильзование — процесс крайне сложный. Здесь важно просчитывать заранее и учитывать важные тонкости.

1. Если были установлены втулки только в один или два гнезда, то нарушается геометрия в соседних гнёздах. Чтобы минимизировать процент ошибок, используется свободная посадка холодной гильзы в предварительно нагретый блок.
2. Сухие гильзы шлифуют под определённую поршневую группу, хонингуют и после установки в гнёзда. Каждый поршень замеряется, после чего втулки обрабатываются. или подгонка крайне полезна для поршней, которые идеально срабатываются с полостью. Однако после этого такой элемент не подлежит установке в другие гнёзда.
3. Не нуждаются в обработке втулки, покрытые пористым хромом. Например, в двигателях японской компании Isuzu. Здесь используют стальные тонкостенные втулки. Они устанавливаются без натяга и прижимаются болтами, установленными поверх БЦ.
4. Если до гильзовки цилиндры были покрыты никасилом, то использовать в загильзованном ДВС нельзя! В этом случае подбираются кольца от мотора с чугунными гнёздами или поршни дорабатываются.

Отдельно стоит обратить внимание на вставки для моторов, использующих воздушное охлаждение. Устанавливаются цилиндры здесь по отдельности, так как сформировать блок невозможно — элементы должны охлаждаться. Поэтому и гильзы для них выполнены по примеру мотоциклетных, снабжены рёбрами охлаждения.

К картеру втулки фиксируются через медные прокладки и анкерные шпильки, проходящие сквозь головку БЦ или блока цилиндров. Сама ГБЦ ложится на эти шпильки, затягивается стандартно. Таким образом, цилиндры воздушного ДВС надёжно прижимаются, обеспечивается герметизация. Что касается материала вставок для систем воздушного охлаждения, то это монометалл или биметалл. Сами цилиндры бывают чугунными, стальными или сплавными.

Никасиловое покрытие

Цилиндры, покрытые никасилом или галникалом, расточке не подвергают (галникал — аналог никасила). Такие блоки производятся немецкими компаниями Kolbenschmidt и Mahle для автомобилей БМВ с двигателями M52B20, M52B23, M52B28 и других. А ещё некоторые силовые установки автомобилей Ford, Honda, Toyota, Mazda, Opel. Преимущество технологии — снижение веса, более стабильный температурный режим.

Вообще, принято считать, что ремонт гильзы цилиндра «одноразового» двигателя невозможен. Лишь менять шорт-блок или мотор, блок в сборе. С другой стороны BMW спокойно перешёл на чугунные залитые гильзы. Его примеру последовали и другие производители.

никасиловое покрытие

Примерная стоимость замены и сроки в автосервисах

Гильзование проводится на стационарном оборудовании, которое есть в крупных автосервисах. Здесь же работают квалифицированные автомеханики, умеющие выносить грамотные решения. На месте удастся купить гильзу цилиндра.

Примерные цены на гильзование (рубли), в зависимости от модели автомобиля:

• ВАЗ, ГАЗ без заводских гильз — 1500-2000;
• УАЗ со штатными втулками — 5000-6000;
• чугунный блок иномарок с рядным мотором — 2000-3000;
• алюминиевый с рядным ДВС — 4000;
• V-образный чугунный — 3500-4000;
• V-образный алюминиевый — 4000-5000.

Отдельно стоит услуга изготовления втулок. Для отечественных машин и иномарок это стоит одинаково (2000 рублей). Также порознь считается цена подгонки мокрых вставок по высоте и работы по герметизации. А ещё в сервисах дополнительно проводится дефектация гильз цилиндров.

Преимущества ремонта или восстановления гильзы неоспоримы. Это возможность неплохо сэкономить на капитальном ремонте, ведь новый блок цилиндров — большие деньги. Кроме того, БЦ является номерной деталью силового агрегата. Установка нового по закону требует разрешения. А в нашей стране это занимает много времени, так как не устранены ещё ошибки бюрократического аппарата.

2 метода гильзовки блока цилиндров: особенности ремонтных работ

Стандартно расточка блока цилиндров является оптимальным вариантом для ремонта, однако при определённых обстоятельствах её стоит заменить гильзовкой. В каких случаях гильзовка блока цилиндров более целесообразна и что собой представляет данная процедура? Как выполнить гильзовку с учётом типа гильз?

Часто производитель авто предусматривает расточку блока цилиндров под больший размер поршня в ремонтных целях. Но не всегда такой ремонт возможен. К категории исключений стоит отнести трещины, задиры и глубокие царапины в цилиндре после разрушения поршня, а также его избыточный износ, отсутствие комплекта, необходимого для ремонта или их высокая стоимость. В случае с определёнными двигателями такой ремонт вовсе не предусмотрен. Гильзовка блока цилиндров является альтернативным вариантом ремонта в упомянутых ситуациях.

 Что такое гильза блока цилиндров двигателя?

Гильза представлена в виде съёмной вставки в блок цилиндров двигателя. Иными словами – это своеобразные стенки блока цилиндра, поскольку поршень движется именно в ней. Рабочий объём цилиндра напрямую зависит от объёма гильзы. Гильзование блока цилиндра – это установка гильзы в цилиндр. Такие ремонтные работы можно смело отнести к категории сложных. В данном случае успех зависит не только от подготовительных работ, но также от наличия специального оборудования.

Независимо от типа втулок блока они должны соответствовать следующим требованиям:

• материал, из которого они изготовлены, должен быть прочным;
• стойкость к температурным и механическим нагрузкам;
• стойкость к коррозионным процессам.

Если гильзы устанавливаются с уплотнителем, то в месте стыковки втулки с блоком цилиндров необходимо обеспечить требуемые параметры. При выборе гильз обращайте внимание на такие факторы, как толщина стенок, а также конусность и эллипсность изделий. Некоторые гильзы не предусматривают наличие допуска под дополнительную расточку после установки в блок – данный нюанс также необходимо брать во внимание.

Разновидности гильз

Классификация гильз предполагает их распределение на мокрые, сухие и с воздушным охлаждением.

В случае с мокрыми гильзами наблюдается соприкосновение её поверхности с охлаждающей жидкостью, которая находится в полости двигателя с водяным охлаждением. Отвод тепла при использовании такой гильзы намного лучше, но недостатком является меньшая жёсткость картера двигателя. Ключевое достоинство представлено высоким уровнем ремонтопригодности, поэтому такие гильзы наиболее распространены на двигателях для тракторов и грузовиков. Перед установкой нет необходимости что-либо дорабатывать, а изношенные гильзы сразу заменяются и чаще всего ремонту не подвергают. При осуществлении замены мокрых гильз двигатель даже не снимают с шасси.

:  Как поменять цвет авто в ПТС по закону

Сухие гильзы с охлаждающей жидкостью не соприкасаются. Использование износостойких материалов при их изготовлении позволяет создать оптимальные условия для работы группы цилиндров и поршней. В случае с сухими ремонтными гильзами допускается шлифовка наружной поверхности, чтобы добиться оптимальной плотности прилегания. Фиксация возможна при монтаже нижним, верхним буртом или без упора. Жёсткость блока картера с сухими гильзами более высокая, если сравнивать с мокрыми.

Гильзы, устанавливаемые в двигателях с воздушным охлаждением, представлены отдельно отлитыми цилиндрами с воздушными рёбрами, расположение которых является перпендикулярным относительно оси цилиндра. Фиксация осуществляется с помощью короткий шпилёк через опорный фланец на верхней части картера. Также используются несущие, то есть анкерные шпильки.

Такие гильзы могут быть би- или монометаллическими. Для их изготовления используется несколько сплавов или один металл. При изготовлении биметаллических элементов наиболее востребованными вариантами являются цилиндры из стали или чугуна с рёбрами из алюминия, которые могут быть навиты или залиты. Для изготовления цилиндров из одного металла часто используется чугун. Лёгкие сплавы и сталь имеют меньшее распространение. Двигатели с воздушным охлаждением устанавливаются преимущественно на тяжёлую строительную технику. В качестве примера стоит привести производителя немецких двигателей индустриальной направленности – компанию DEUTZ.

Технология гильзовки

Гильзование блока цилиндра можно провести на любом моторе. Возможна изначальная заводская гильзовка блока цилиндров, при которой стоит использовать мокрую гильзу, а изношенные втулки заменяются на новые. Такой вид ремонта нельзя назвать сложным, поскольку доступна ручная замена путем подбора готовых гильз. В одновременной замене втулок сразу во всех цилиндрах чаще всего нет никакой необходимости, а чтобы в этом убедиться, необходимо воспользоваться нутромером. Данный инструмент позволит провести диагностику каждой гильзы в блоке и заменить только изношенные.

При выборе технологии ремонта стоит ориентироваться на вид гильз, а выбирать придётся между горячим гильзованием и запрессовкой. Помните, что чугунные гильзы подходят для блоков из того же материала, а гильзовка алюминиевого блока цилиндров осуществляется только путем установки гильзы из сплавов этого металла.

Предварительные работы выглядят следующим образом:

1. Необходимо провести расточку цилиндра, если речь не идёт о цилиндре из галникала. На данном этапе очень важно выдержать необходимую форму паза.
2. Хонингование пазов является следующим шагом, по завершению которого можно приступать непосредственно к гильзованию.

Выводы

Подводя итоги, стоит отметить, что эксплуатация двигателя при качественно загильзованном блоке цилиндров и соблюдении всех технологических этапов достигает 150 тысяч км. Дополнительным условием является правильная эксплуатация двигателя и его регулярное обслуживание.

Гильзовка блока цилиндров — методы, особенности, тонкости и как это сделать своими руками (120 фото и видео)

В настоящее время существует большое количество станций технического осмотра и автомобильных сервисов. Но суммы, которые отдаются в них даже за малейший ремонт просто заоблачны. В связи с этой проблемой многие водители уже давно научились производить диагностику и ремонт своего агрегата самостоятельно в любых условиях.

Такой подход иногда считается наиболее правильным, ведь опытный водитель уже знает свой автомобиль. В большинстве случаев деталь, которая чаще всего требует ремонта — это двигатель.

Страдают зачастую цилиндры и для их восстановления большинство автолюбителей применяют метод гильзовки блока цилиндров двигателя.

Именно на эту тему и пойдет разговор в данном материале.

Понятие гильзы цилиндра

Для того, чтобы понять, как именно выполняется гильзовка блока цилиндров двигателя требуется точно определить, что такое гильза.

Гильзой называется место, в котором находится поршень. Она представляет собой металлическую трубу небольшого размера, которая снимается при необходимости.

Объем данной запасной части — это определяющая емкости двигателя автомобиля.

Как и все детали двигателя авто, данная запасная часть имеет необходимость в ремонте. Сам ремонт и носит название гильзовки, однако процесс этот очень сложен и делать его лучше в специализированных сервисах.

В условиях обыкновенного гаража есть возможность только снимать гильзы и заменять их на новые. А гильзовка требует наличия большого количества оборудования, включая станок для расточки.

В некоторых случаях требуется и замена детали, но лучше по возможности ремонтировать ее. Что касается цены на гильзовку блока цилиндров,то она не такая уж низкая.

Ремонт чаще всего предписан в рекомендациях об эксплуатации детали от производителя. Именно в тот срок, который указан в качестве нужного для ремонта требуется его совершать.

Кроме того, если производитель не предоставляет информации о ремонте, то при довольно внушительном пробеге все же придется делать ремонт.

В сети можно найти точные данные о рекомендуемом сроке приведения детали в порядок. Отзывы о гильзовке блока цилиндров не всегда положительны, поэтому перед принятием решения хорошо подумайте.

Какими должны быть гильзы

Есть некоторые требования в плане эксплуатации, которые предъявляются к гильзам блока цилиндров. Они обязательно должны обладать высокой износостойкостью, прочностью, не должны поддаваться коррозии металла.

Для нормальной работы двигателя в месте крепления гильз к блоку цилиндров необходимо создавать уплотнение.

Для того, чтобы детали, поддающиеся ремонту были соответственны предъявляемым требованиям, нужно внимательно подойти к выбору гильз.

Любой специалист в ремонте двигателя авто знает, как именно выбрать подходящую деталь. Если ремонт выполняется самостоятельно, то и водитель должен быть осведомлен о нормах.

Как производить гильзовку блока цилиндров можно увидеть на видео. Вот, что обязательно учитывается при выборе детали и гильзовке блока цилиндров:

• Отклонение от нормы формы гильзы допускается не более, чем две сотых миллиметра. А разность в толщине стенок и вовсе не должна быть более одной сотой миллиметра.
• Изготовление гильзы должно соответствовать классу точности от 8 до 10.
• При выборе детали в каталоге необходимо учесть, чтобы на гильзе был припуск для последующей расточки.

Как проводится гильзовка

При ремонте двигателя не обязательно все гильзы блока требуют замены. У некоторых деталей достаточно просто сделать гильзовку, а уже те, которые сильно повреждены подвергаются замене.

Возможность гильзовки определяется при помощи измерения стенок нутрометром.

Абсолютно любой мотор легко поддается гильзовке блока цилиндров, особенно, когда дело касается автомобилей ВАЗ, и это не зависит от разновидности блока цилиндров.

Опытный водитель скажет, что самое главное при ремонте с использованием гильз точно подобрать вариант материала.

Если блок цилиндров в целом выполнен из чугуна, что очень распространено, то и гильзы будут чугунными.

Если же вы имеете дело с алюминиевым блоком, то гильзы будут алюминиевыми со специальным защитным слоем.

Важно помнить, что второй вариант не поддается расточке, ведь при обработке на станке очень быстро стирается защитный слой. Без покрытия алюминиевая деталь долгого времени не прослужит.

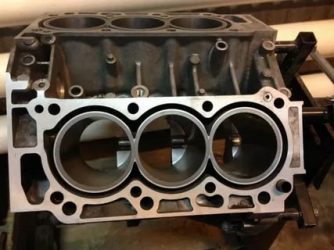

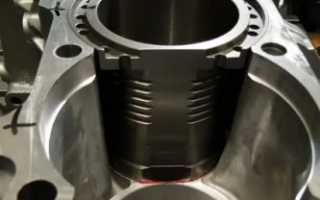

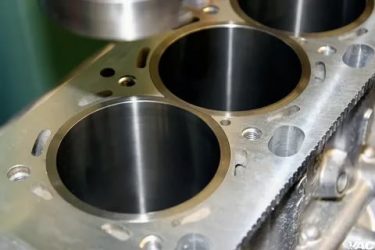

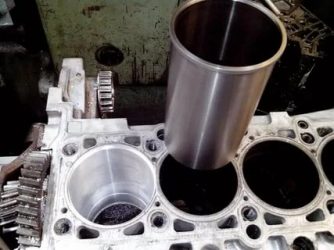

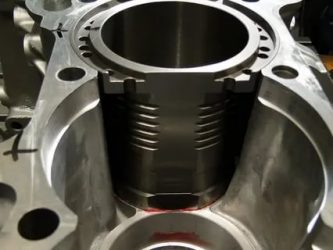

Фото гильзовки блока цилиндров

Пожалуйста, сделайте репост;)

Расточка и гильзовка блока цилиндров

Гильзовка и расточка блока цилиндров двигателя являются операциями, которые осуществляются в рамках выполнения капитального ремонта силового агрегата. Расточка цилиндра представляет собой устранение дефектов и восстановление необходимых параметров применительно к стенкам цилиндра путем снятия слоя металла с указанных стенок.

Другими словами, цилиндр растачивается до определенного ремонтного размера, после чего туда устанавливается ремонтный поршень с ремонтными поршневыми кольцами.

Гильзование блока цилиндров применяется в том случае, если стенки цилиндра имеют такие дефекты, глубина которых не позволяет устранить повреждения методом расточки цилиндра в последний ремонтный размер.

Рекомендуем также прочитать статью о том, что такое хонингование цилиндров. Из этой статьи вы узнаете о том, для чего нужен хон, а также как правильно делается хонинговка.

Также блок гильзуют тогда, когда цилиндры уже были ранее расточены до максимального ремонтного размера. Отметим, что некоторые двигатели имеют блоки цилиндров, в которые изначально не предусмотрена установка поршней ремонтного размера. В этом случае блок также восстанавливают методом гильзования. Если с  расточкой все ясно, то вопрос гильзовки для многих автолюбителей остается не до конца понятным. Далее мы рассмотрим, как осуществляется гильзовка блока цилиндров двигателя, возможна ли  гильзовка алюминиевого блока цилиндров, а также что нужно знать в том случае, если планируется гильзовка одного цилиндра.

Гильза цилиндра: что это такое

Гильза цилиндра фактически является съемной вставкой в блок цилиндров двигателя. Если иначе, гильза выполняет функцию стенок блока цилиндра, так как именно в ней движется поршень. От объема гильзы напрямую зависит и рабочий объем цилиндра. Установка гильзы в цилиндр называется гильзованием (гильзовкой) блока цилиндров. Сам процесс монтажа такой вставки является сложным, так как требует целого ряда подготовительных работ, а также наличия специального оборудования.

На автомобильных двигателях может быть установлено два вида гильз: так называемые «сухие» и «мокрые». Первый тип является вставкой в блок цилиндров, которая не имеет контакта с охлаждающей жидкостью. Второй тип представляет собой гильзу, которая с одной стороны вступает в контакт с ОЖ. Такие гильзы дополнительно имеют прокладки-уплотнители, которые исключают возможность попадания жидкости из системы охлаждения в цилиндр, а также не допускают прорыва газов из цилиндра-гильзы с последующим их попаданием в систему охлаждения.  Также добавим, что «мокрые» гильзы легче всего поддаются ремонту.

В списке основных требований к втулкам блока независимо от их типа находятся:

• стойкость к коррозии;
• устойчивость к механическим и температурным нагрузкам;
• прочность материала изготовления;

Еще для гильз, которые устанавливаются с уплотнителем, необходимо обеспечить нужные характеристики в том месте, где блок цилиндров стыкуется со втулкой. Во время подбора также обращают внимание на форму изделия (эллипсность и конусность), на толщину стенок. Также необходимо учитывать наличие или отсутствие допуска под дополнительную расточку гильзы после установки в блок.

Как гильзуют блок цилиндров

Гильзование цилиндров является видом ремонта, который подходит для любого мотора. Как уже было сказано выше, блок цилиндров может быть гильзованным изначально, то есть с завода. Обычно такая конструкция предполагает «мокрую» гильзу и замену изношенных втулок на новые. Такой ремонт не является сложным по сравнению с другими видами гильзования, замену можно осуществить вручную, подобрав готовые ремонтные гильзы.  Также не обязательно сразу менять втулки во всех цилиндрах, так как вполне можно заменить только один изношенный элемент. Достаточно проанализировать состояние всех гильз в блоке, промерив их нутромером.

В других случаях, когда речь идет о «сухой» гильзе для негильзованного блока, задача усложняется. В чугунные блоки устанавливаются втулки из легированного чугуна, для БЦ из алюминиевых сплавов используют гильзы на основе алюминия. В состав сплавов могут также входить различные дополнительные компоненты или же наноситься на стенки отдельно для того, чтобы создать определенное устойчивое покрытие на стенках цилиндров.

Рекомендуем также прочитать статью о том, как подобрать поршневые кольца. Из этой статьи вы узнаете об особенностях подбора поршневых колец во время ремонта двигателя.

Для запрессовки втулки сначала осуществляется расточка цилиндров, во время которой специалист добивается создания правильной геометрии посадочных гнезд под гильзы. Даже малейшие отклонения от нормы недопустимы, так как, например, эллипс в гнезде после установки проявится и на поверхности самой гильзы. Другими словами, возникнет эллипсность уже загильзованного цилиндра, что не позволит поршню и кольцам нормально работать.

Сам процесс так называемого горячего гильзования блока цилиндров, который предполагает установку «сухой» гильзы, осуществляется следующим образом:

• блок цилиндров нагревается до температуры около 150 градусов по Цельсию;
• гильза перед установкой охлаждается в жидком азоте;
• затем гильзу обрабатывают специальным средством, которое не позволяет образовываться конденсату во время установки холодной втулки в горячий блок;
• далее втулку вставляют в посадочное гнездо;

Такой способ гильзовки блока считается оптимальным по качеству, так как удается достичь плотной посадки и необходимого натяга в том месте, где гильза соприкасается с блоком. Втулка устанавливается легко, то есть заходит в гнездо под собственным весом или монтаж осуществляется легким постукиванием молотка.

Добавим, что в определенных ситуациях, например, когда алюминиевый блок не растачивается перед установкой втулок, гильзы монтируют при помощи запрессовки. Главным отличием при таком монтаже является то, что в посадочное гнездо предварительно наносится герметик, после чего втулка запрессовывается в блок. Так выглядит процедура гильзования цилиндров в общих чертах. Если все операции были выполнены правильно и достигнуты необходимые параметры, качественно загильзованный блок цилиндров позволит эксплуатировать двигатель минимум 100-150 тыс. км. при условии правильного обслуживания и эксплуатации ДВС.

Тонкости и нюансы во время гильзовки блока

Начнем с блоков цилиндров, так как существуют чугунные и алюминиевые изделия, блоки могут быть цельными и с гильзой. Также встречаются БЦ из алюминия, которые не рассчитаны на установку поршней ремонтного размера. В цельных блоках из чугуна стенки цилиндров покрыты хоном. Редким явлением считается ДВС, когда в чугунном блоке дополнительно установлены гильзы из стали. Агрегаты с блоком из алюминия обычно имеют гильзу, намного реже встречаются цельнолитые изделия.

Нужно отметить, что современные ДВС многих производителей имеют алюминиевый блок цилиндров с сухими гильзами. В таких блоках поршень и поршневые кольца взаимодействуют с алюминиевыми стенками втулок, на которые также нанесено специальное покрытие для придания прочности и износостойкости. В зависимости от покрытия одни алюминиевые блоки допускают использование ремонтных поршней, а также возможна их гильзовка. Для решения задачи в продаже присутствуют алюминиевые гильзы.

Другой тип блоков из алюминия не предусматривает возможности поставить увеличенные поршни и кольца для ремонта, так как завод изготовитель не выпускает ремонтных деталей. При этом такие блоки также гильзуются. Если с чугунным блоком проблем не возникает, установка втулок в изделия из алюминия имеет ряд сложностей.

Прежде всего, использование готовых заводских гильз для моторов, где гильзование допускается заводом, может обойтись очень дорого. Одна втулка имеет среднюю стоимость около 130-150 у.е.

Если нужно отремонтировать только один цилиндр, тогда процедура имеет смысл, а вот гильзовать весь блок алюминиевыми гильзами самого завода-изготовителя ДВС получается экономически нецелесообразно.

Единственным выходом в сложившейся ситуации можно считать установку чугунных гильз в алюминиевый блок цилиндров. Данный способ успешно практикуется мастерами по ремонту двигателей на территории СНГ. Главным условием является обеспечение правильного натяга между гильзой и блоком цилиндров, а также проведение комплексных замеров перед установкой втулок. Важно правильно подобрать тепловые зазоры, обеспечить необходимый отвод тепла.

Также следует учитывать некоторые особенности, например, при установке втулок только в один или два цилиндра.  Если гильзовать один цилиндр, тогда в соседнем будет нарушена геометрия. Не меньше внимания уделяется и способу установки гильзы, так как метод запрессовки не всегда подходит. В таком случае используется способ свободной посадки холодной втулки в предварительно нагретый блок, используется герметик и т.д. Напоследок отметим, что качественный ремонт алюминиевого блока с использованием втулок из чугуна позволяет двигателю пройти около 150 тыс. км.

Гильзованный двигатель, его плюсы и минусы

Двигатели ТС со временем изнашиваются и требуют от мастеров определиться с методом проведения капитального ремонта. Один из способов, это гильзование силовых агрегатов. Если стенки в блоке цилиндров не позволяют из-за сильных дефектов производить расточку применяют гильзовку. Этой процедурой восстанавливают ремонтные размеры втулок.

В чем суть гильзования моторов

Проводят гильзование только, когда необходим капитальный ремонт двигателя и нельзя проводить расточку.

В блоке цилиндров есть специальная вставка для поршня – гильза. Ремонт мокрых гильз более простой. Здесь есть каналы, которые предназначены для отвода тепла и охлаждения движка.

Установка сухих гильз сложная процедура. Исправление деформаций проводят на специальном оборудовании. Перед гильзованием необходима полноценная диагностика для определения:

1. Степени износа деталей.
2. Методов их обновления.

Подготавливают блок к установке гильз:

1. Проточкой цилиндров.
2. Шлифовкой поверхностей.

Сухие гильзы обрабатывают поэтапно:

1. Нагревают блок до + 150 град.
2. Охлаждают втулки.
3. Покрывают герметиком посадочные гнезда.
4. Запрессовывают гильзы.

Обработку поверхностей выполняют для избавления от конденсата. Охлаждение проводят жидким азотом. Разницей температур и клеящим составом добиваются максимальной стыковки с надежным прилеганием элементов. Когда температура блока станет одинаковой с гильзой:

1. Элементы становятся неразъемными частями.
2. Восстанавливается компрессия двигателя.
3. Рабочий режим нормализуется.

На стенки цилиндра действуют сильные нагрузочные силы, отчего деформируются поверхности, они вместо круглых превращаются в овальные. Кольца поршней перестают плотно прилегать, а газ с горючей смесью начинает проникать в картер. Увеличивается расход масла, двигатель снижает свою мощность. Гильзовка для некоторых моторов является единственным вариантом для возвращения их работоспособности.

Положительные моменты гильзования

Гильзы берут на себя функции стенок цилиндра благодаря стойкости:

• К коррозии.
• К механической и термической нагрузке.
• Качественных материалов.

Гильзование позволяет восстановить двигатели, если:

1. Вышли из строя цилиндры.
2. Нельзя провести расточку.
3. Изношены стенки.
4. Ремонт проводился ранее по максимальным размерам.

Гильзировкой продлевают и улучшают эксплуатацию автомобиля, когда стенки цилиндров вышли из строя по причине:

1. Нагрузок, созданных поршневыми кольцами и горячими газами.
2. Отсутствовала смазка элементов.
3. Сопряженные детали изготовлены из некачественного материала.
4. Износ произошел по времени и пробегу.

Исправная работа двигателя после гильзовки гарантирована при условии:

1. Авто пройдет обкатку, чтобы детали осуществили притирку между собой. Для этого необходимо соблюдение скоростного режима до прохождения конкретного пробега.
2. Нельзя ездить на превышенных оборотах – только на средних.
3. Скорость резко не увеличивать на первых километрах.
4. Периодически проводить смену масла в соответствии с рекомендациями автомеханика.

Сухие втулки наделены преимуществом в отношении своих размеров, их диаметр и длина позволяет выполнять запрессовку после последних расточек. Изделия, изготовленные по «мокрой» технологии, внешней стороной касаются с жидкостью, которая охлаждает втулку и отводит тепло.

Новые автомобили имеют гильзованные моторы, которые просто поддаются ремонту, их даже не нужно снимать. Основным преимуществом гильзования является возможность замены только изношенных или поврежденных втулок, не затрагивая остальных.

Отрицательные показатели

Процедура гильзования сложная и трудоемкая работа, которую возможно провести:

1. В мастерской со специальным оборудованием.
2. Технологию подбирают в зависимости от конструкции силового агрегата.
3. Гильзы должны соответствовать определенным требованиям в отношении материалов, размеров, форм, быть устойчивыми к нагрузкам.
4. Ремонтопригодность зависит от типа изделий.
5. Операции выполняют только опытные специалисты.

Чтобы от гильзования был эффект нужно знать правила проведения поэтапных мероприятий и четко соблюдать все требования с технологическими особенностями.

Вывод рекомендательного характера

При гильзовании учитывают ряд важных моментов:

1. Блок цилиндров (БЦ) бывает алюминиевым или чугунным, цельным и гильзованным на заводе.
2. Алюминиевые блоки не всегда предназначены для использования ремонтных поршней.
3. Стенки чугунных цельных БЦ покрывают коном.
4. В редких двигателях с чугунным блоком происходит установка стальных гильз.
5. В алюминиевых ЦБ иногда устанавливают цельнолитый вариант.
6. Если в качестве дополнения в сборке идут сухие гильзы, стенки должны быть обработаны специальным твердым покрытием, с которым будет контактировать поршень.
7. Учитывают применение вида покрытия для использования ремонтных поршней при проведении гильзовки, в продаже есть алюминиевые втулки.
8. Когда установку колец с увеличенными поршнями в алюминиевый блок нельзя выполнить, так как у производителя отсутствует ремкомплект, такое изделие подлежит гильзованию.
9. Обработка чугунных агрегатов выполняется проще по сравнению с ремонтом алюминиевых БЦ. Причиной служит высокая стоимость заводских деталей, поэтому часто ремонтируют только 1 цилиндр.
10. В алюминиевые БЦ ставят чугунные втулки как альтернативный способ для восстановления двигателя, механики активно используют взаимозаменяемость материалов.
11. При ремонте учитывают, если гильзуют 1 цилиндр, что будет нарушена геометрия соседних элементов.

В любом случае, если правильно проведены работы, чугунные втулки продлевают работоспособность алюминиевых блоков до 160 тыс. км. Гильзование, как считают мастера автомастерских – это метод борьбы против заговора производителей. Чтобы чаще покупались машины, они ставят не долговечные ДВС. А на станциях технического обслуживания жизнь двигателей продлевают гильзованием.
