Cvt что это такое в машине?

CVT коробка передач что это такое: плюсы и минусы?

Доброго времени суток, уважаемые читатели и подписчики блога! Я рад приветствовать Вас, мы продолжаем расставлять точки над и в области устройства автомобиля, уже есть материал по устройству и особенностям торсионной подвески, сцепления и системы Com­mon Rail на дизеле.

И в рамках сегодняшнего обзора хочу предложить Вам новую интересную тему для обсуждения. Каждому автомобилисту известно, что существует несколько конструктивно различных типов трансмиссий, из которых самые распространенные — механическая и автоматическая. Однако на сегодняшний день все большую популярность приобретает и коробка вариаторного типа.

CVT коробка передач что это такое, и в чем ее основные отличия, предлагаю разобраться далее.

   Когда появился вариатор

Впервые подобная конструкция увидела свет еще в 19‑м столетии, однако широкого распространения тогда не получила. Сегодня ряд производителей современных автомобилей, таких, как GM, Nis­san, Toy­ota, Hon­da и другие, широко применяют коробки вариаторного принципа действия. Она отличается от КПП под названием «гидромеханическая» тем, что не имеет заданного количества ступеней. Благодаря этому стало возможным установить практически любой коэффициент по передаче крутящего момента. Что значит само понятие «вариатор» — в нем отсутствуют ступени, однако по причине удобства по-прежнему сохраняют терминологию «передачи».

   Конструктивные особенности

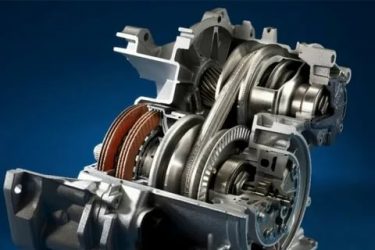

Вариатор представляет собой наиболее простую конструкцию в отличие от традиционной «механики» с её широким набором всевозможных шестерней. Для большинства трансмиссий этого принципа действия характерно присутствие следующих основных компонентов:

• входной шкив, диаметр которого может меняться;

• выходной шкив, также с изменяемым диаметром;

• ремень  (цепь), изготовленный из резины или же металла.

Несмотря на многообразие и других компонентов, именно эти являются принципиальными в конструкции. Регулярная диагностика CVT коробки является гарантией ее долгой и безотказной эксплуатации, поскольку именно ворот, чей диаметр может изменяться, — ее главная составляющая. В нем располагается остриями друг к другу порядка 20 конусообразных элементов, а между ними протянут ремень. Те вороты, в которых предусмотрен различный диаметр, обычно работают в парах.

   Шкивы — входящий и выходящий

Один из них является ведущим, или движущим, и подключается к коленвалу силового агрегата. Именно через него на трансмиссию подается от двигателя энергия. Второй же называется выходным, либо ведомым, и от него энергия передается на ведущие колеса. Для сохранения натяжения ремня, когда один из воротов увеличивает радиус, другой одновременно уменьшает этот показатель. Если происходит увеличение радиуса на входном вороте, а на другом он снижается, то возрастает и скорость вращения, и включается повышенная передача.

Благодаря отсутствию ступеней и передач вариаторная коробка считается конструктивно надежной и потому применяется не только в автомобилях, но и других типах технических средств. Необходимо использовать в таких конструкциях ремни на основе плотной, но эластичной резины. Однако в последнее время еще большее распространение получили ремни из металлических тонких пластин. Их плюсы в том, что они очень прочны и не подвержены проскальзыванию, из-за чего используются в моторах с высокими мощностными характеристиками. А еще такая трансмиссия работает тише по сравнению с другими аналогами.

   Достоинства и недостатки CVT коробок передач

Конечно же, такая трансмиссия обладает определенными преимуществами. Вот они:

• из-за отсутствия передач машина разгоняется более плавно, без рывков;
• быстрее происходит и разгон, ведь не тратится время на переключение скоростей;
• нет необходимости в третьей педали, а также вариатор производит меньше шума;
• из-за плавного разгона снижается расход горючего;
• такой тип трансмиссии можно смело назвать наиболее безопасным с экологической точки зрения.

Конечно, присутствуют и определенные минусы, о которых мы не можем не сказать. В их числе следующие моменты:

• такая трансмиссия очень требовательна к качеству смазки, менять которую придется каждые 20–30 тысяч километров;
• нельзя длительное время передвигаться на высоких оборотах двигателя;
• вариатор нельзя подвергать таким же перегрузкам, как механическую трансмиссию — его режимы не предназначены для этого;
• выход из строя любого из датчиков может привести к невозможности эксплуатации всей системы;
• с точки зрения стоимости ремонта, вариатор явно уступает другим типам коробок передач.

Таким образом, уважаемые друзья, мы смогли получить общее представление о том, как функционирует CVT коробка, а также о том, какие преобладают отзывы об ее использовании в эксплуатации. Не забывайте проводить периодическую диагностику, а также использовать рекомендованные производителем комплектующие и расходники, чтобы продлить жизнь трансмиссии своего автомобиля. Не забывайте поделиться ссылками на материал блога в социальных сетях, а также подписаться на обновления, если Вы еще этого не успели сделать. До новых встреч в новых публикациях на автотематику!

С уважением, автор блога Андрей Кульпанов

Андрей

Вариаторная трансмиссия CVT: коробка передач вариатор

Автоматическая коробка передач сегодня является наиболее популярным и востребованным решением. По этой причине подавляющее большинство современных авто оснащаются АКПП различного типа.

При этом важно понимать, что в рамках подбора автомобиля следует отдельное внимание уделить особенностям той или иной КПП. Как правило, на различных авто с «автоматом» могут быть установлены «классические» АКПП, роботизированные коробки типа АМТ или DSG, а также CVT.

Далее мы рассмотрим, что такое коробка передач CVT, как работает агрегат данного типа, в чем его сильные и слабые стороны по сравнению с аналогами, а также в каких случаях лучше сразу полностью отказаться от  выбора CVT трансмиссии.

Устройство и принцип работы коробки передач CVT

Итак, аббревиатура CVT (от англ. Continuously Variable Transmission, что дословно означает «постоянно изменяющаяся передача»), используется для обозначения вариаторной коробки передач, которая более известна среди автолюбителей как вариатор.  Разобравшись с тем, что означает CVT коробка передач, можно перейти к особенностям конструкции и принципам работы вариатора.

• Главной особенностью такой коробки является то, что вариатор представляет собой бесступенчатую трансмиссию. Чтобы было понятно, МКПП, роботы и АКПП имеют фиксированные передачи (скорости) с разным передаточным отношением, которых может быть 4, 5, 6 и т.д.

В свою очередь, вариатор CVT таких передач (ступеней) не имеет, благодаря чему  данная трансмиссия бесступенчатая.  Фактически, самый простой по конструкции вариатор имеет два вала со шкивами, которые соединены между собой ременной передачей. Ремень вариатора (цепь вариатора) состоит из клиновидных стальных звеньев, которые закреплены на прочной металлической основе в виде жгута.

Ведущий шкив присоединяется к коленчатому валу ДВС, в то время как ведомый посредством приводных валов соединяется с другими элементами трансмиссии для эффективной передачи крутящего момента на ведущие колеса автомобиля.

При этом в зависимости от оборотов двигателя и нагрузки диаметр шкивов (как ведущего, так и ведомого), постоянно, гибко и динамично меняется, что и позволяет «натянуть» или «ослабить» клиновидный ремень вариатора. Так изменяется передаточное отношение. Работает вся система под управлением электроники, также в устройстве вариатора активно используется гидравлика.

В результате вариаторная коробка передач позволяет добиться абсолютно незаметного для водителя изменения передаточного отношения, причем независимо от оборотов коленвала двигателя.  Так как переключений между ступенями (скоростями) не происходит, при езде на машине с такой КПП полностью отсутствуют рывки, толчки, задержки при переключениях и т.п.

Параллельно не происходит разрыва потока мощности, который присутствует на других КПП в момент переключений. Передаточное отношение при движении авто изменяется постоянно. Электроника учитывает скорость движения ТС, нагрузки на двигатель, обороты, угол открытия дроссельной заслонки, положение педали газа  и т.д., позволяя силовому агрегату в связке с  трансмиссией всегда работать в оптимальных режимах.

CVT трансмиссия: преимущества и недостатки

Как может показаться на первый взгляд, коробка передач вариатор выгодно отличается от аналогов. Сразу отметим, хотя имеется ряд очевидных плюсов, также нужно обращать внимание и на недостатки СVT. Давайте рассмотрим сильные и слабые стороны вариатора более подробно.

• Прежде всего, к плюсам вариатора можно отнести комфорт, экономичность и высокие показатели КПД. Общий принцип работы и отсутствие фиксированных «ступеней» позволяют реализовать плавный и эффективный, а также достаточно быстрый разгон автомобиля.

На машине с вариатором не тратится время на переключения передач, поток мощности на колеса не разрывается, двигатель работает в диапазоне оптимальных оборотов и максимального крутящего момента. Также коробка CVT работает менее шумно, чем многие гидромеханические АКПП или «роботы», двигатель в штатном режиме не раскручивается до высоких оборотов.

Если же говорить о минусах вариатора, тогда можно выделить следующее:

• Начальная стоимость CVT не намного ниже «классических» гидромеханических АКПП или DSG;
• Такая коробка не рассчитана на высокие нагрузки, то есть вариатор не ставится в паре с мощными ДВС. Как правило, CVT ставится на машины с двигателями, мощность которых не превышает 200 л.с.;
• На вариаторе нельзя ездить агрессивно (резкий разгон с места, интенсивное торможение, рваный стиль езды). Также следует избегать продолжительного движения на высоких оборотах;
• Вариатор требует качественного и частого обслуживания (замена фильтров и масла в вариаторе должна выполняться каждые 30 тыс. км.). Использовать нужно только оригинальную дорогостоящую трансмиссионную жидкость. Еще рекомендуется каждые 80-100 тыс. км. менять ремень вариатора;
• Общий срок службы вариатора меньше по сравнению с АКПП или РКПП. Как правило, вариатор имеет ресурс, ограниченный отметкой около 200 тыс. км.
• Низкая ремонтопригодность, дорогостоящий ремонт, нехватка оригинальных запчастей и квалифицированных специалистов, а также сложности с настройкой системы управления вариатором.
• Чувствительность к малейшим сбоям в работе ЭСУД автомобиля (выход одного из датчиков может привести к сбоям в работе всей вариаторной трансмиссии).

Еще следует отметить, что часто в случае поломки вариатора решить вопрос путем приобретения контрактного агрегата б/у не получается. Дело в том, что с учетом небольшого ресурса решение приобрести недорогой контрактный вариатор с пробегом означает, что такая коробка также будет изношена и возникают нарекания на работоспособность.

Рекомендуем также прочитать статью о том, какие виды CVT бывают. Из этой статьи вы узнаете об устройстве коробки вариатор, а также о типах подобных КПП, их отличиях, преимуществах и недостатках. При этом стоимость новой КПП данного типа или коробки CVT с подтвержденным минимальным пробегом и большим остаточным ресурсом оказывается достаточно высокой. Также в списке минусов вариатора можно выделить тот факт, что многие автовладельцы, которые знают о недостатках коробки, избегают автомобилей с CVT на вторичном рынке, отдавая предпочтение АКПП.

Простыми словами, при продаже подержанный автомобиль с вариаторной коробкой передач заметно теряет в цене по причине относительно небольшого спроса. Если же планируется покупка такого авто, необходимо проводить комплексную диагностику, а также быть готовым к возможным сложностям и затратам через небольшой промежуток времени, если пробег подержанной машины превысил отметку в 150 тыс. км.

Еще одним минусом, который отмечают многие владельцы машин c  коробкой CVT, можно считать отсутствие ощутимого переключения передач при разгоне, ровные обороты двигателя и характерный однотонный шум при разгоне.

С одной стороны, это нельзя считать недостатком, однако субъективное мнение многих водителей говорит об обратном. Более того, сами производители, прислушиваясь к отзывам потребителей, стараются учитывать этот момент, оснащая вариаторы «виртуальными» ступенями (аналог Типтроник), когда шкивы имеют фиксированные положения, тем самым имитируя переключения ступенчатой коробки.

Что в итоге

С учетом всех перечисленных выше преимуществ и недостатков CVT становится понятно, что выбор бесступенчатой трансмиссии должен быть осознанным и обоснованным решением.

Прежде всего, потенциальному владельцу нужно учитывать, какой авто приобретается (новый или б/у), на какой срок, какой стиль вождения практикуется, а также готов ли водитель тратиться на регулярное обслуживание такого «автомата».

Если речь идет о приобретении новой машины на вариаторе, которую планируется продать сразу после окончания гарантии, тогда особых проблем в гарантийный период возникать не должно. Главным минусом можно считать только заметную потерю от начальной стоимости при продаже. Рекомендуем также прочитать статью о том, как ездить на коробке вариатор правильно. Из этой статьи вы узнаете об особенностях эксплуатации КПП данного типа, а также что нужно учитывать при езде на машине с коробкой CVT.

В случае с подержанными авто или же из расчета на длительную эксплуатацию ситуация  несколько меняется, так как относительно небольшой ресурс и низкая ремонтопригодность в сочетании с дороговизной  ремонта может оказаться очень серьезным недостатком.

В любом случае, если рассматривать вариаторную трансмиссию, данную коробку все же можно рекомендовать к приобретению, так как ни один другой тип автоматических КПП (даже современные преселективные DSG) не способен обеспечить такую ровную тягу и комфорт при езде, как вариатор CVT. Агрегат хорошо подойдет спокойным водителям для размеренной езды как в черте города, так и по трассе.

Что выбрать: вариатор или автомат

Автоматическая коробка передач может быть представлена роботизированной КПП, классическим автоматом и вариатором. Приобретая машину, автолюбитель задумывается, какой коробке передач отдать предпочтение; что лучше: вариатор или автоматическая коробка передач. Выбирая между вариатором и автоматом, необходимо знать, чем они отличаются, учитывать их плюсы и минусы, а также понимать, какое из устройств надежнее.

Вариаторная коробка передач

Как и любая другая коробка передач, вариатор – это устройство, преобразующее крутящий момент, поступающий от двигателя к колесам. Передача момента осуществляется бесступенчато, в определенном диапазоне регулирования. Довольно часто вариатор обозначают аббревиатурой  “CVT” (Continuously Variable Transmission), что в переводе с английского означает «трансмиссия с непрерывно изменяющимся крутящим моментом».

Типы CVT

В  зависимости от устройства выделяют следующие основные типы вариаторов:

• цепные;
• клиноременные;
• тороидальные.

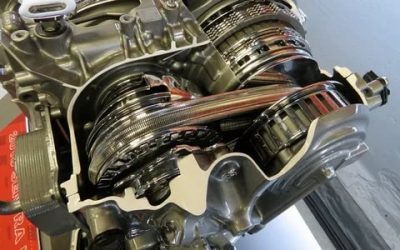

Клиноременный вариатор

Наибольшее распространение получил клиноременный вариатор CVT.

Клиноременный вариатор CVT состоит из клиновидного ремня, расположенного между двумя раздвижными шкивами. В процессе движения автомобиля шкивы то сжимаются, то разжимаются, обеспечивая изменение передаточного числа. цель вариаторной коробки – обеспечение плавного бесступенчатого изменения крутящего момента. Это актуально для легковых автомобилей, мотороллеров, снегоходов и прочей техники.

Тороидный вариатор

В цепном вариаторе CVT мощность передается скошенными торцами осей звеньев цепи, а тянущее усилие передает цепь.
В тороидных вариаторах вместо шкивов используются конусовидные диски, вместо ремня – ролики. Они способны передавать больший крутящий момент. Для изготовления деталей для данного типа CVT требуется высокопрочная сталь, что в итоге влияет на его стоимость.

Преимущества и недостатки CVT

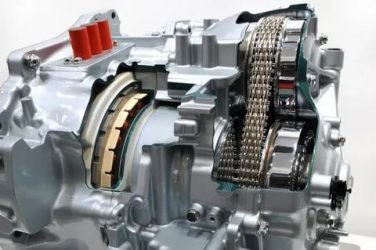

Цепной вариатор

Главным преимуществом вариаторной коробки передач является возможность обеспечить непрерывное изменение крутящего момента. Это позволяет достичь лучших показателей расхода топлива и динамики автомобиля.

К недостаткам вариатора относятся:

1. Невозможность его установки в автомобилях с мощным двигателем.
2. Максимальные нагрузки, буксировка или систематическая езда на высоких оборотах приведут к быстрому износу ремня вариатора, а соответственно и к поломке CVT.

АКПП

Гидромеханическая АКПП

Управление АКПП осуществляется селектором переключения, расположенным на центральном тоннеле или на рулевой колонке (в американских автомобилях). Перемещение селектора в определенное положение позволяет выбрать нужный режим движения. Дополнительно возможно выбрать особые режимы работы АКПП: зимний, спортивный, экономичный. Разница в расходе топлива при обычном, спортивном и экономичном режимах очевидна.

Классическая АКПП состоит из планетарной коробки передач, системы управления и гидротрансформатора. Автомат может применяться в легковых и грузовых автомобилях, а также автобусах.

Гидротрансформатор состоит из насосного и турбинного колес с расположенным между ними реактором. Насосное колесо связано с коленвалом двигателя, турбинное — с валом КПП. Реактор в зависимости от режима работы свободно вращается или блокируется при помощи обгонной муфты.

Передача крутящего момента от двигателя к КПП происходит потоком жидкости (масла), выбрасываемым лопатками насосного колеса на лопасти турбинного. Зазоры между насосным колесом и турбиной минимальны, а их лопасти имеют специфическую форму, формирующую непрерывный круг циркуляции масла.

Таким образом, между двигателем и трансмиссией отсутствует жесткая связь, что способствует плавности передачи тягового усилия.

Гидротрансформатор преобразует скорость вращения и передаваемый крутящий момент в ограниченном диапазоне, поэтому к нему присоединяют многоступенчатую планетарную коробку передач. Она же обеспечивает движение задним ходом.

Переключение передач происходит под давлением масла с помощью фрикционных муфт. Давление между фрикционами в соответствии с алгоритмом работы коробки распределяется при помощи системы электромагнитных клапанов (соленоидов) под контролем блока управления.

Минусами автоматической коробки являются ее высокая стоимость, а также повышенный расход топлива.

Сравнительная характеристика двух видов коробок передач

Какое устройство лучше: вариатор или автомат? Проведем сравнительную характеристику, позволяющую выявить отличия и определить, какая из коробок лучше и надежнее.

Разница между вариатором и автоматом с экономической точки зрения

Какая коробка лучше с точки зрения стоимости эксплуатации: вариатор или автомат? Сравним некоторые показатели.

1. Трансмиссионная жидкость. Замена масла в CVT происходит чаще, и стоит оно дороже.
2. Расход топлива. Топливо в машине, оснащенной вариатором, расходуется экономичнее.
3. Ремонт. Техническое обслуживание и ремонт вариатора обходятся гораздо дороже эксплуатации автомата. CVT является достаточно сложным и “чувствительным” механизмом.

Хотя обслуживать CVT стоит дороже, сама же коробка дешевле автомата. А при правильном использовании коробки она сможет прослужить долго и без ремонта.

Какое устройство лучше  с точки зрения надежности

С целью  определения степени надежности устройств зададим ряд тяжелых условий:

• возможность буксировки;
• бездорожье;
• высокие скорости;
• спортивная езда.

Вариатору не справиться с тяжелыми условиями. Его ремень не выдержит нагрузок. Здесь лучше справится автомат. Стихия CVT – плавное движение без резких ускорений.

Как определить, какое устройство установлено в автомобиле

1. Необходимо изучить техническую документацию машины. Обозначение вариатора– CVT, автомата – АТ.
2. Пройдите тест-драйв. Если установлен вариатор, то вы не почувствуете переключений передач. Автомат можно «слушать», следить за его работой по тахометру. CVT работает в одной тональности, размеренно. Однако, возможно наличие специального режима, имитирующего смену передач и позволяющего водителю чувствовать их переключение.

Подведем итог

Сегодня АКПП встречается гораздо чаще, чем CVT. Но у последнего есть большой потенциал. АКПП надежнее применять в автомобилях с высокими мощностями и способных к буксировке прицепов. С точки зрения экономии предпочтительнее выглядит вариатор.

Вариатор или автомат? Выбор за вами. И он будет зависеть от характеристик устройств, являющихся  для вас приоритетными. Любите плавную городскую езду на небольшом легковом автомобиле? Ваш выбор – CVT.  Если же вы предпочитаете спортивную езду или часто пользуетесь прицепом – тогда вам лучше подойдет автомат.

(44 4,27 из 5)
Загрузка…

Вариатор от А до Я

Трансмиссия вариаторного типа из салона недвижущегося авто практически неотличима от привычного автомата. Здесь видны рычаг селектора и знакомые буквы P-N-D-R, отсутствует педаль сцепления. Как же устроена бесступенчатая трансмиссия CVT в современных автомобилях? В чем отличие тороидального и клиноременного вариатора? Об этом пойдет речь в нижеследующей статье.

Вариатор – бесступенчатая трансмиссия

Среди разновидностей трансмиссий выделяется бесступенчатый вариатор, отвечающий за передачу крутящего момента. Сначала небольшая историческая справка.

История вариатора

Когда речь заходит о предыстории вариаторного устройства, упоминается личность Леонардо да Винчи (1452–1519). В работах итальянского художника и ученого можно найти первые описания серьезно поменявшейся к XXI веку бесступенчатой трансмиссии. Мельникам Средневековья также был известен положенный в основу устройства принцип. Используя ременную передачу и конусы, мукомолы вручную воздействовали на жернова и изменяли скорость их вращения.

До появления первого патента на изобретение прошло без малого 400 лет. Речь идет о запатентованном в 1886 году в Европе тороидальном вариаторе. Успешное использование вариаторных трансмиссий на гоночных мотоциклах привело к тому, что в начале XX века в рамках соревнований вводился запрет на участие оснащенной вариаторами техники. Для сохранения здоровой конкуренции подобные запреты давали о себе знать на протяжении всего прошлого столетия.

Первое применение автомобильного вариатора датировано 1928 годом. Тогда усилиями разработчиков британской компании Clyno Engineering был получен автомобиль с трансмиссией вариаторного типа. Ввиду неразвитости технологии машина не отличалась надежностью и высокой эффективностью.

Новый виток истории произошел в Голландии. Владелец концерна DAF Ван Дорн разработал и внедрил конструкцию Variomatic. Продукция завода – это первый вариант массового применения.

Сегодня всемирно известные компании из Японии, США, Германии активно практикуют установку бесступенчатых трансмиссий на автомобили. Чтобы отвечать условиям времени, устройство постоянно совершенствуется.

Что такое CVT

Аббревиатура CVT – это Continuous Variable Transmission. В переводе с английского это означает «непрерывно изменяющаяся передача». На деле непрерывность проявляется тем, что смена передаточного числа никак не ощущается водителем (отсутствует характерные толчки). Передача крутящего момента от мотора к ведущим колесам реализуется без использования ограниченного количества ступеней, поэтому трансмиссию называют бесступенчатой. Если в маркировке комплектации авто встречается обозначение CVT, то речь идет о том, что используется вариатор.

Виды вариаторов

Элементом конструкции, отвечающим за передачу крутящего момента от ведущего вала к ведомому, могут быть клиновидный ремень, цепь или ролик. Если в качестве основания для классификации выбрать указанную конструктивную особенность, то получатся следующие варианты CVT:

• клиноременный;
• клиноцепной;
• тороидальный.

Указанные виды трансмиссий применяются преимущественно в автомобильной индустрии, хотя вариантов устройств, отвечающих за плавное изменение передаточного отношения, гораздо больше.

Зачем нужна бесступенчатая передача

Благодаря бесступенчатой передаче ДВС в любой момент своей работы будет передавать крутящий момент без задержек. Такие задержки происходят при изменении передаточного отношения. Например, когда водитель переводит рычаг МКПП в другое положение или автоматическая коробка передач выполняет свою работу. За счет непрерывной передачи авто плавно набирает скорость, возрастает КПД мотора, достигается определенная экономия топлива.

Устройство и принцип работы вариатора

Вопросы о том, каково устройство вариатора и каков принцип его работы, будут разобраны подробнее. Но сначала необходимо обозначить, каковы основные элементы конструкции.

Основные компоненты

В состав вариаторной трансмиссии входят ведущий и ведомый шкивы, соединяющий их ремень (цепь или ролик), система управления. Шкивы расположены на валах и выглядят как две половинки конической формы, обращенные друг другу вершинами конусов. Особенность конусов состоит в том, что они могут сходиться и расходиться в заданном диапазоне. Точнее, двигается один конус, а другой остается неподвижным. Движение шкивов на валах контролируется системой управления, которая получает данные от бортового компьютера автомобиля.

Также основными компонентами CVT являются:

• гидротрансформатор (отвечает за передачу крутящего момента от двигателя на первичный вал трансмиссии);
• гидроблок (подает масло к вращающимся шкивам);
• фильтры для защиты от выработки металла и отложений;
• радиаторы (отводят тепло от коробки);
• планетарный механизм, обеспечивающий реверсное движение авто.

Клиноременный вариатор

Клиноременной вариатор представлен двумя сдвигающимися и раздвигающимися шкивами, соединенными металлическим ремнем. За счет уменьшения диаметра ведущего шкива происходит одновременное увеличение диаметра ведомого, что свидетельствует о понижающей передаче. Увеличение диаметра ведущего шкива дает повышающую передачу.

Изменение давления рабочей жидкости влияет на перемещение конуса ведущего шкива. Ведомый шкив меняет диаметр благодаря натянутому ремню и возвратной пружине. Даже незначительное изменение давления в трансмиссии сказывается на передаточном отношении.

Устройство ремня

Ремень CVT в форме ленты состоит из металлических тросов или полос. Их количество может доходить до 12 штук. Полосы находятся друг над другом и скрепляются между собой при помощи стальных скоб. Сложная форма скоб позволяет не только скрепить полосы, но и обеспечить необходимый для работы трансмиссии контакт со шкивами.

Защита от быстрого износа обеспечивается покрытием. Оно же не дает ремню проскальзывать по шкивам во время работы. В современных автомобилях нерентабельно применять кожаные или силиконовые ремни по причине малого ресурса детали.

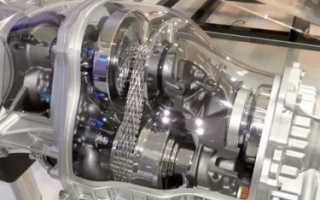

Клиноцепной вариатор

Клиноцепной вариатор похож на клиноременной, только роль передатчика между ведущим и ведомым валами играет цепь. За передачу крутящего момента отвечает торец цепи, который касается конической поверхности шкивов.

Благодаря большей гибкости клиноцепной вариант CVT обладает высоким КПД.

Принцип его работы точно такой же, как у трансмиссии с ременной передачей.

Устройство цепи

Цепь состоит из металлических пластин, каждая из которых имеет соединительные ушки. За счет подвижного соединения между собой пластины в конструкции цепи обеспечивают гибкость и сохраняют крутящий момент на заданном уровне. За счет расположенных в шахматном порядке звеньев цепь имеет высокую прочность.

Усилие на разрыв у цепи выше, чем у ремня. Пластины с ушками изготавливают из сплавов, противостоящих быстрому износу. Замыкаются они при помощи вкладышей, форма которых является полуцилиндрической. Конструктивная особенность цепей – они могут растягиваться. Этот факт сказывается на работе бесступенчатой трансмиссии, поэтому требует пристального внимания во время проведения планового ТО.

Тороидальный вариатор

Тороидальный тип коробки передач CVT встречается реже. Примечательная особенность устройства состоит в том, что вместо ремня или цепи здесь используются вращающиеся ролики (вокруг своей оси, маятниковыми движениями от ведущего шкива к ведомому).

Принцип работы заключается в одновременном передвижении роликов по поверхности половинок шкивов. Поверхность половинок имеют форму тороида, откуда и название трансмиссии. Если контакт с ведущим диском реализуется на линии наибольшего радиуса, то точка контакта с ведомым диском будет лежать на линии наименьшего радиуса. Такое положение отвечает режиму повышающей передачи крутящего момента. При перемещении роликов к ведомому валу происходит понижение передачи.

Вариатор в автомобилестроении

Автомобильные бренды разрабатывают свои варианты бесступенчатой трансмиссии. Каждый концерн именует разработку на свой лад:

1. Durashift CVT, Ecotronic – американский вариант от компании «Форд»;
2. Multitronic и Autotronic – немецкие вариаторы от «Ауди» и «Мерседес-Бенц»;
3. Multidrive («Тойота»), Lineartronic («Субару»), X-Tronic и Hyper («Ниссан»), Multimatic («Хонда») – такие названия можно встретить у японских производителей.

Плюсы и минусы вариаторной коробки

Аналогично механике или автомату бесступенчатая коробка передач обладает положительными сторонами и недостатками. В качестве плюсов отмечаются:

• комфортное передвижение на авто (положение «D» на селекторе выставляется перед началом движения, двигатель разгоняет и замедляет автомобиль без характерных для механики и автомата толчков);
• равномерная нагрузка на мотор, которая сочетается с точной работой трансмиссии и способствует экономии горючего;
• сниженное количество выбросов вредных веществ в атмосферу;
• динамичный разгон машины;
• отсутствующая пробуксовка колес, что повышает безопасность (особенно если речь идет о езде в гололедицу).

Из минусов бесступенчатой трансмиссии обращают на себя внимание:

• конструктивное ограничение на сочетание вариатора с мощными ДВС (пока можно говорить лишь о нескольких экземплярах автомобилей с таким тандемом);
• ограниченный ресурс даже при регулярном ТО;
• дорогой ремонт (покупка);
• высокие риски при покупке б/у авто с CVT (из серии «кот в мешке», поскольку доподлинно неизвестно, как прежний владелец эксплуатировал продаваемый автомобиль);
• небольшое количество сервисных центров, в которых мастера взялись бы за починку устройства (все о вариаторах знают единицы);
• ограничение на буксировку и использование прицепа;
• зависимость от контролирующих датчиков (бортовой компьютер в случае неисправности будет давать некорректные данные для работы);
• дорогое трансмиссионное масло и требование постоянного контроля его уровня.

Ресурс вариатора

Нюансы эксплуатации (дорожные условия, стиль вождения) и частота проведения ТО вариаторной трансмиссии влияют на ресурс устройства.

При несоблюдении предписаний производителя, нарушении регламента регулярного обслуживания рассчитывать на длительный срок службы бесполезно.

Ресурс составляет 150 тысяч км, больше трансмиссия, как правило, не выхаживает. Есть единичные случаи, когда CVT в рамках гарантийного ремонта менялась на автомобилях, не прошедших 30 тысяч км. Но это исключение из правила. Главный узел, влияющий на срок службы, – ремень (цепь). Деталь требует водительского внимания, поскольку при сильном износе вариаторная коробка может полностью сломаться.

Выводы

Вариатор – что это такое, принцип работы, плюсы и минусы

В одной из прошлых статей мы подробно поговорили про роботизированные коробки передач с двойным сцеплением, сегодня предлагаем поближе познакомиться с таким типом трансмиссий, как вариатор. Т.к. все чаще можно встретить автомобили оснащенные бесступенчатой коробкой и понятное дело, что автолюбителей, перед покупкой автомобиля интересует вопрос надежности, ремонтопригодности и принцип работы данного вида трансмиссии. Мы постараемся подробно ответить на все интересующие вопросы исходя из нашего многолетнего опыта и информации полученной с форумов на которых владельцы обсуждали самые распространенные проблемы и делились опытом их решения.

Что такое вариатор и принцип его работы

Прежде чем говорить о плюсах и минусах такого типа кпп, нужно понять что это такое и как он работает. Данный вид трансмиссии представляет собой бесступенчатую коробку передач с плавным изменением передаточного числа, в заданном диапазоне. Впервые CVT (Continuously Variable Transmission, что в переводе – постоянно изменяющаяся трансмиссия) на автомобилях стали устанавливать в 50-х гадах, это были легковушки марки DAF. Одной из первых моделей на которой испытали работу клиноременного вариатора стал автомобиль DAF 600.

Массово устанавливаться на автомобили CTV, стала относительно недавно. В редких случаях бесступенчатую трансмиссию можно встретить на автомобилях Chrysler, Fiat, Mini, Peugeot, Opel, Mitsubishi. Куда чаще она встречается на:

• Nissan – Xtronic и Hyper;
• Audi – Multitronic;
• Subaru – Lineartronic;
• Mercedes-Benz – Autotronic;
• Honda – Multimatic;
• Ford – Ecotronic и Durashift CVT;
• Toyota – Multidrive.

Почти все вышеуказанные кпп объединяет общий принцип работы. Главной задачей трансмиссии является плавное изменение передаточного числа («бесконечное» количество передач) это влияет в лучшую сторону на плавность разгона и позволило значительно снизить расход топлива, по сравнению со стандартным АКПП.

Стоит отметить, что первые бесступенчатые трансмиссии славились своей ненадежностью, а именно обрывом ремня.

На сегодняшний день можно выделить два основных типа:

На большинстве современных бесступенчатых трансмиссиях используется гибкий клиновидный толкающий ремень из нескольких стальных лент и связанных с ними фасонных пластин в виде «бабочки». Появление металлического клиновидного ремня позволило широко использовать вариатор на автомобилях, так как он мог передавать значительный крутящий момент.

Еще один вариант замены ремня, это использование цепи (клиноцепные), такой метод применяется на автомобилях марки Audi и Subaru. Металлическая цепь состоит из тонких пластин соединенных осями, это позволяет обеспечивать лучшую гибкость. На таком типе CTV крутящий момент передается торцевой поверхностью цепи при ее точечном контакте с коническими дисками, в отличие от клиноременной бесступенчатой трансмиссии..

В местах контакта возникают высокие напряжения, поэтому диски изготавливают из высокопрочной стали.

Такой вид бесступенчатой коробки передач чаще всего встречается на автомобилях марки Nissan. Его основным отличием от клиноременного, является наличие конусовидных дисков и роликов. Ведущий диск присоединен к двигателю, в то время, как ведомый к трансмиссии. Расположенные между валами ролики совершают передвижения в вертикальном направлении и вращения в горизонтальном направлении вокруг собственной оси. Передача крутящего момента осуществляется только силами трения между тороидными поверхностями дисков и роликами.

Основные проблемы с которыми могут столкнуться владельцы автомобилей с вариатором

При всем обилие достоинств, у CVT трансмиссий есть свои существенные минусы и особенности. При должной эксплуатации и своевременном обслуживании, коробки ходят по 150 000 – 200 000 км, не доставляя особых проблем своим владельцам. Если Вы являетесь первым собственником, то боятся вам нечего т.к. гарантия позволяет быть полностью уверенным, что в случае неисправности КПП будет починена. А вот покупая автомобиль на вторичном рынке нужно быть внимательным и лучше всего перед покупкой пройти диагностику.

Недостатками можно считать:

• дорогостоящий ремонт, как и в случае с DSG мало кто может перебрать или отремонтировать изношенные детали на профессиональном уровне. Отсюда и получается, что мастера своего дела за работу берут ощутимые денежные средства.
• замена масла каждые 30 000 – 40 000 км. Хоть производители и рекомендуют производить замену масла раз в 80 000 км, на самом деле столь большой интервал может сказаться с негативной стороны, особенно если автомобиль покупался с пробегом свыше 120 000 км.
• данный тип кпп не любит рваный стиль езды и резких ускорений с места, поэтому если вы любитель активного передвижения, то лучше присмотреться к покупки автомобиля с иной коробкой;
• многих пересевших с классической автоматической трансмиссии, где чувствуется переключение передач,  по началу раздражает сама работа и исходящий шум, что обусловлено спецификой работы данной трансмиссии. Хотя современные вариаторы обучены имитировать переключение передач;
• перегрев, обо этом стоит помнить при движении на высоких скоростях продолжительное время. При частом возникновении ошибки Slow Down стоит промыть радиатор, в случае если это не помогло то прибегнуть к радикальным мерам и установить дополнительный радиатор вариатора.

Итог

Какой можно сделать вывод? Вариаторы плотно вошли в нашу жизнь, некоторые японские производители автомобилей отказались от использования классических автоматических коробок переключения передач и полностью перешли на бесступенчатые трансмиссии CVT.

Прогресс не стоит на месте и ежегодно ведутся работы по усовершенствованию, в результате чего, мы можем наблюдать более быстрый разгон, чем авто с АКПП, меньший расход топлива и более плавный ход. В пример можно привести автомобиль Tesla – автомобиль будущего на котором установлен электродвигатель и вариатор.

Автомобильные эксперты предполагают, что через несколько лет эра классических автоматов с гидротрансформатором, канет в лету и останется два вектора развития – бесступенчатые и роботизированные трансмиссии.

Уважаемые друзья, одно из направлений моей деятельности это роботизированная торговля на валютном рынке, кто также интересуется, хочет заниматься данной деятельностью, пишите мне в Telegram: @gennadiyy (name Геннадий Филиппов). Всё максимально автоматизировано, в день нужно будет уделять всего 5-10 минут. Всё подробно расскажу и покажу (в том числе по skype свой рабочий стол, свою статистику, работу роботов), плюс моё сопровождение на всём пути.

Наше сообщество интернет-предпринимателей:ROYAL FAMILY CLUB

Наш канал в Telegram: @TradeCapitalPro

Как устроен вариатор на автомобиле: Принцип работы Плюсы Минусы

Изначальный вариант трансмиссии в автомобилях — это механическая коробка передач. И за столь долгое время существования уже все водители к ней привыкли и даже приспособились. Теперь же в связи с активным развитием автомобильной промышленности появляются другие механизмы, которые призваны облегчить вождение и внести толику обновленного комфорта. Одним из таких узлов является вариатор. Можно даже уточнить, что это разновидность автоматической трансмиссии (АКПП). Но как устроен вариатор на автомобиле, из чего он состоит и как работает? Но главное — в чем его отличие от традиционного узла трансмиссии? И что это такое?

Все эти и другие сопутствующие вопросы достойны внимания и хорошего разбора. Собственно этим сейчас и займемся.

отличительная особенность

Чем автомат отличается от вариатора? Начнем, пожалуй, с упоминания главной характеристики, которая отличает этот механизм от механической и автоматической коробки. МКПП, как правило, обладает шестью скоростями (5 в прямом и 1 в обратном направлении).

У автоматической коробки их насчитывается до 8, а то и 9. Что касается вариатора, то их бесчисленное множество, что обусловлено устройством этого механизма. Его даже можно считать альтернативой АКПП. Чтобы в точности понять, как устроена эта коробка, стоит описать принцип работы силового агрегата.

У всех привычных для нас трансмиссионных агрегатов (и МКПП, и АКПП) имеется один существенный минус — это фиксированные передаточные числа. И порой того, что имеется, не хватает.

Даже передвигаясь по ровной дорожной поверхности, машине приходится сопротивляться силе инерции. По достижении баланса между оборотами и передаточным отношением она начинает разгоняться. Затем передача понижается, а для ее повышения требуется большее количество ступеней, но в обычных КП их численность ограничена.

Вдобавок каждый раз, когда водитель переключается с одной передачи на другую, возникает рывок, что опять-таки обусловлено технологическими особенностями механизма. А значит, пора искать другие решения. Поэтому появилась идея заменить ступени трансмиссии рациональным вариантом. Так и родилась вариаторная коробка передач.

Изменение крутящего момента происходит постепенно, то есть не так как в других механизмах. Присутствие этого агрегата ощущается так, словно машину приводит в движение не ДВС, а мощный электродвигатель. Причем автомобиль набирает скорость плавно и бесшумно. И если сравнивать традиционный порядок переключения передач с его рассматриваемым аналогом, разгоняется машина заметно быстрее.

Вдобавок машинами, оснащенными вариаторными коробками, намного проще управлять. Даже автолюбитель в отсутствии опыта найдет общий язык с такой машиной, так как трансмиссия никак не реагирует на стиль вождения и не глохнет.

Осознанный выбор брендов мирового масштаба

Именитые производители уже признали аналог автоматической трансмиссии надежным и уже даже стали изготавливать их. А чтобы не было путаницы в этой массе механизмов, каждая компания нарекла продукцию фирменным именем:

• Subaru — бесступенчатый вариант в лице «Lineartronic».
• Honda производит «Multimatic».
• Mercedes-Benz — «Autotronic».
• Audi — «Multitronic».
• Toyota — «Multidrive».
• Nissan — изготавливает две разновидности:
• Ford — как и у бренда выше, у этой известной фирмы тоже собственная линейка, состоящая из двух моделей:
  • «Ecotronic».
  • «Durashift CVT».

Как проверить при покупке автомобиля вариатор в нем или автомат? Чтобы потенциальные владельцы понимали, какое именно перед ними транспортное средство (с АКПП или альтернативной ее версией), оно обозначается дополнительным индексом CVT в названии. Полностью аббревиатура расшифровывается так: постоянно изменяющаяся трансмиссия или оригинальный вариант — Continuously Variable Transmission.

Разновидности

Есть несколько типов, каждый из которых обладает технологическими особенностями:

• клиноременной;
• клиноцепной;
• тороидный.

Из всех трех вариаций именно клиноременной механизм встречается намного чаще, нежели другие представленные аналоги. Таким вариантом снащены 95% машин из общей численности транспортных средств с подобного рода трансмиссией.

Клиноременный агрегат

Как правило, здесь фигурирует одна передача, в редких случаях их две. Устройство вариатора автомобиля включает два шкива:

Они оба соединены клиновидным ремнем. Изначально он изготавливался из армированной резины, однако позднее она была заменена стальными пластинами. Такой ремень уже обеспечивает передачу крутящего момента больших значений, и у него меньший радиус изгиба. Вдобавок такой вариант отличается долговечностью.

Конструкция самих шкивов тоже оригинальная — это две конусовидные половины, имеющие уклон в сторону оси вала. Пока задействован вариатор, эти части время от времени то сближаются, то отдаляются.

Принцип работы

Принцип работы вариатора тоже основан на «ступенях», но здесь они создаются программно. К примеру, в тех ситуациях, когда необходима тяга, а не скорость — преодоление снежного покрова или слишком грязного участка дороги.

Как мы помним, шкивы то сходятся, то расходятся. При их раздвижении ремень лента уходит внутрь, а в ходе сближения он принимает форму клина. Это оказывает влияние на передаточное число. При схождении шкивов оно увеличивается, а когда они удаляются — уменьшается.

Но что руководит подвижными элементами? За это обычно отвечают пружины и центробежная сила, которая создается при помощи гидравлического привода, а он находится под контролем электроники. Именно она задает все необходимые условия, столь нужные для эффективной работы CVT в автомобиле. Благодаря этому увеличивается ресурс, и снижается расход топлива.

Клиноцепной вариант

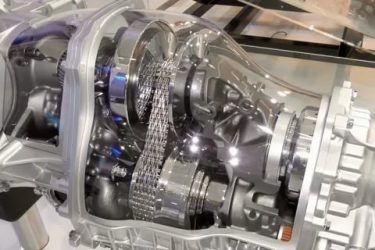

Здесь уже ремень заменен цепью, а само звено при этом образовано множеством пластин, скрепляющихся цилиндрическими осями. Такой подход обеспечил снижение радиуса изгиба. Для изготовления цепи используется высокопрочная сталь. Когда задействован вариатор на машине этот элемент находится в тесном контакте со шкивами и принимает на себя колоссальные нагрузки. В результате повышается температура до больших значений, и возникает необходимость в охлаждении важных деталей.

Клиноцепной агрегат способен выдать самый большой КПД, если сравнивать с прочими аналогами. Но это приводит к росту конечной стоимости его и автомобиля в частности. Впервые такая конструкция была разработана производителем Audi.

Тороидный механизм

О том, что такое вариатор, мы имеем представление из описанных выше примеров. Но что представляет собой этот зверь? Здесь устройство еще изысканнее — ремня и цепи здесь не найти. Но также есть два диска:

Также присутствуют ролики, которые способны изменить положение, исходя из конкретной ситуации. Иными словами именно с их помощью меняется передаточное число. Ролики меняют положение путем воздействия на них специальных устройств. Также они осуществляют регулировку силы их прижатия к дискам. Каждый производитель применяет собственные разработки. Nissan это гидравлический механизм, который находится под управлением электроники.

Принцип действия

Когда ролики обращены к ведомому диску обеспечивается максимальная тяга. Что это дает? Обеспечивается следующее:

• Минимальный контакт между роликами и ведущим диском.
• Максимальное пятно контакта роликов и ведомого вала.

В случае набора скорости необходима обратная последовательность — передаточное отношение нужно снизить, а обороты наоборот — повысить. Следовательно, противоположным образом изменяется и площадь контакта роликов с дисками.

Сильные стороны

Какие же преимущества есть у этого трансмиссионного узла? На автомобиле с бесступенчатой трансмиссией передвигаться в разы удобнее, если сравнивать с прочими коробками. Также имеются другие не менее существенные преимущества:

1. Машина двигается плавно и без рывков даже когда быстро разгоняется или тормозит.
2. Обеспечение стабильности показателей в ходе продолжительного движения транспортного средства.
3. Нагрузка на ДВС распределяется оптимальным образом.
4. Из плюса, приведенного выше, вытекает еще одно полезное качество — это способствует экономному расходу топлива.
5. Количество вредных веществ газа выхлопной системы гораздо ниже, нежели у машин с АКПП или МКПП.
6. Наличие альтернативной коробки позволяет исключить пробуксовку колес. Соответственно повышается уровень безопасности езды по обледенелому покрытию.
7. Благодаря электронному управлению работой силового агрегата увеличивается ресурс трансмиссии, что позволяет снизить количество неисправностей.

К тому же любой автомобиль не издает такого шума, какой можно услышать от транспорта, оснащенного ступенчатой коробкой.

Ряд недостатков альтернативной АКПП

У любой коробки передач плюсы и минусы обусловлены особенностями технологического исполнения. И со временем положительных сторон в результате эволюции механизма появляется больше. К сожалению, у любой технологической разработки присутствуют некоторые недоработки, чего просто не избежать.

Механизм CVT не является исключением, и он пока еще проходит этап всеобщего «тестирования» усилиями рядовых автолюбителей. И судя по некоторым отзывам, новая альтернатива пока еще не столь популярна, хоть обладает рядом неоценимых достоинств. Да, существующие недостатки производители стараются устранить, но пока имеем то, что имеем:

1. На мощные машины такую трансмиссию нельзя ставить, правда есть исключения.
2. Ремонт обходится очень дорого, да и не каждый автосервис возьмется за такую работу. Сложно найти мастера, который отлично разбирается в столь сложном механизме.
3. Еще одно отличие автомата от вариатора в том, что его работоспособность находится в прямой зависимости от показаний сенсоров. А их очень много и стоит хотя бы одному выйти из строя, как вся система начинает функционировать неправильным образом.
4. Чем плох еще этот агрегат? Как и АКПП его тоже следует «заправлять» специальной жидкостью. Только ее стоимость намного выше, нежели у трансмиссионного масла к обычным автоматическим коробкам. Также необходимо регулярно контролировать уровень жидкости.
5. Механизм подвергается колоссальным нагрузкам.
6. Вариатор на машине плох еще тем, что на нее накладывается ряд ограничений касательно использования прицепов и возможности буксировки.

В последнее время многие производители стараются увеличить количество ступеней в АКПП. На данный момент их пока не более 9, но вероятно в будущем их численность перевалит далеко за 10. Такая мера вполне объяснима — нужно обеспечить экономный расход топлива и улучшить динамику разгона.

Любого автолюбителя рано или поздно заинтересует вопрос, можно ли буксировать автомобиль с вариатором? Тут все зависит от ситуации, но во избежание серьезных проблем, лучше отказать в этой просьбе, иначе все может обернуться дорогостоящим ремонтом.

Поведение автомобиля

Исходя из выбранной программы, агрегат сам подбирает нужное передаточное число при разгоне. В этом ему активно помогает электроника. Тот водитель, кто решил пересесть с машины, где привычная трансмиссия (МКПП или АКПП) на транспорт, оснащенный CVT, почувствует существенную разницу в ходе его разгона.

Нажатие педали газа сопровождается переводом мотора в режим высоких оборотов. Он остается так работать в течение всего периода, пока машина разгоняется. При этом можно услышать характерный рев мотора. Только темп разгона в этом случае намного выше, нежели у прочих аналогов трансмиссии.

В некоторых случаях к узлу применяют другие настройки и тогда ощущения будут иными — будет чувствоваться рост оборотов ДВС. Подъем в гору или торможение не переключает вариатор на высокую передачу, даже если сильнее надавить на педаль акселератора. Его шкивы примут то положение, когда обеспечивается максимальный крутящий момент с целью увеличения тяги.

У некоторых моделей есть возможность задать определенное количество «воображаемых» ступеней и альтернативная коробка будет самостоятельно переключаться между ними, исходя из ситуаций. То есть получается своего рода имитация работы АКПП. При этом включать нужную передачу может и сам водитель.

Какой вариант лучше?

Автомат или CVT — вот в чем вопрос? Сегодня автомобили с уже привычной АКПП видишь в разы чаще, нежели транспорт, оборудованный вариатором. Правда в его защиту играет то, что разработка пока еще считается новой, которая продолжает изучаться. Производители будут вносить исправления в целях повысить качество и сделать эксплуатацию транспортного средства еще комфортнее.

Стоит учесть, что автоматическая коробка пригодна для установки на мощные автомобили. Но с точки зрения экономии расхода топлива, то здесь победу одерживает CVT. Но что лучше в итоге? Тут все зависит от множества факторов и прежде всего, будущему владельцу стоит выделить для себя приоритеты:

• Тем, кому по душе плавная езда без рывков, стоит склонить чашу весов в сторону CVT.
• Любителям скоростной езды, а также тем, кому приходится сталкиваться необходимостью буксировки или частого пользования прицепом, стоит присматриваться к АКПП.

В защиту классической автоматической коробки передач стоит привести весомый аргумент — меньшие расходы на содержание трансмиссии. Опять-таки однозначного мнения по поводу того, какой трансмиссионный узел лучше, нет. Здесь свои сторонники и противники и поэтому каждому автолюбителю предстоит сделать собственный выбор на основе полученной информации и с учетом плюсов и минусов.

Также читайте:

Битва двух ЛЕГЕНД Мерседес или БМВ: Что лучше?

Система полного привода 4MATIC Как работает?

Тюнинг Ателье Brabus История Компании Двигатели

9 вещей которые должен знать каждый владелец Mercedes-Benz

Топ 10 сканеров для Mercedes-Benz

Как работает вариатор — принцип работы, устройство

Автомобильная промышленность неуклонно развивается, постоянно предлагает новые инженерные решения. Ведущие компании в области производства автомобильного транспорта неуклонно ведут работу над разработкой принципиально новых агрегатов. Цель замены уже привычных и в некоторой степени конструктивно устарелых узлов предельно ясна – сделать машину более комфортной, облегчить вождение и улучшить качество поездок в целом. Так появилась вариаторная коробка передач или же просто вариатор.

Первый автомобиль с вариатором был произведен еще в 50-х годах прошлого столетия, но массовое распространение эта трансмиссия получила сравнительно недавно. Сегодня многие производители сделали акцент на производстве авто именно с вариатором, роботом или обычным автоматом. Хотя традиционная механика все еще хорошо сбывается, но число реализуемых автомобилей с МКПП постепенно снижается. В этой статье подробно расскажем, что такое вариатор, и каков его принцип работы.

Вариаторная коробка: что это такое?

В англоязычной среде этот вид трансмиссии именуется как CVT, что обозначает Continuously Variable Transmission. Если перевести расшифровку с английского на русский язык, то станет понятен главный принцип, на котором основана работа вариатора – бесступенчатая трансмиссия.

Отличия от автомата

Мы привыкли, что механика может включать шесть передач, а обычный гидротрансформаторный автомат на сегодняшний день от шести до восьми. В этом заключается главный недостаток ступенчатых коробок – число передач ограничено. Все дело в том, что двигателю постоянно приходится преодолевать нагрузку – силу инерции. Даже во время движения по абсолютно ровной дороге агрегат подвержен внешнему сопротивлению, и только достигая оптимального соотношения количества оборотов и передаточного числа, он развивает скорость. С переходом на повышенную передачу водитель ощущает кратковременную потерю мощности и рывок автомобиля.

Отличие вариатора от классической АКПП — видео

В вариаторе бесчисленное количество передач. Передаточные числа изменяются плавно, благодаря чему водитель машины с CVT не ощущает рывков в момент перехода на повышенную скорость. В некотором смысле автомобиль с вариаторной коробкой напоминает электромобиль: он плавно начинает движение, постепенно набирает скорость, а сама трансмиссия работает практически бесшумно.

За счет того, что в вариаторе нет ступеней, передача усилия от двигателя к колесам происходит более точно. В момент перехода на высокую скорость нет разрыва потока мощности. Управлять таким автомобилем сплошное удовольствие. Особенно популярны машины с CVT среди начинающих водителей. Бесступенчатая трансмиссия не реагирует на манеру вождения, поэтому ситуации, когда глохнет мотор в начале движения, полностью исключены.

Когда водитель жмет педаль «в полик», авто с вариатором молниеносно ускоряется, что также многим нравится.

Принцип работы CVT

Как говорилось выше, в вариаторной коробке физически отсутствуют фиксированные передачи, но есть виртуальные, созданные на программном уровне. Они нужны для ручного управления, например, когда нужна максимальная тяга автомобиля и не важна скорость (движение по заснеженному участку дороги).

В основе наиболее распространенного клиноременного CVT (устанавливается на 95% современных автомобилей) могут быть заложены одна или две ременные передачи. Передачу образуют два шкива (ведущий и ведомый), соединенные между собой клиновидным ремнем. Такая конструкция получила соответствующее название – клиноременной вариатор. Еще есть клиноцепная бесступенчатая коробка, в которой вместо ремня задействована стальная цепь. Самый известный вариатор с цепью – Multitronic, разработанный инженерами компании Audi.

Передаточное число поступает от ведущего шкива, связанного непосредственно с мотором, к ведомому шкиву, который получил связь с приводами и колесами. Каждый шкив состоит из пары конических дисков, которые в процессе работы коробки сдвигаются и раздвигаются. За счет увеличения или уменьшения диаметров шкивов происходит изменение числа. На практике работа вариатора выглядит так:

1. В начале движения конусы ведущего шкива разводятся, а конусы ведомого сводятся, а двигатель нагружается по минимуму;
2. С увеличением скорости происходит обратная ситуация: конусы ведущего вала постепенно сходятся, а ведомого – расходятся. В результате передаточное число меняется в меньшую сторону, что важно для снижения тягового усилия и увеличения оборотов на ведомом валу. Смещение шкивов происходит за счет пружины и центробежной силы, создаваемой гидравлическим приводом.

Как видим, принцип работы вариатора предельно прост, но крайне эффективен.

Основные механизмы вариатора (из чего состоит CVT?)

Бесступенчатая коробка включает гораздо большее число механизмов. Её работа невозможна без целого ряда узлов, которые обеспечивают полноценную работу трансмиссии. Например, вариатор не может самостоятельно обеспечить задний ход автомобиля. За это отвечает планетарный редуктор. Если бы не было сцепления, то крутящий момент сразу же поступал на колеса. Чтобы автомобиль начинал движение и ускорялся плавно, в конструкции CVT предусмотрено автоматическое сцепление. Оно может быть:

• центробежным (CVT Transmatic);
• многодисковым «мокрым» (CVT Multitronic);
• электромагнитным (CVT Hyper);
• гидротрансформаторным (CVT Xtronic, Autotronic, Multidrive).

Гидротрансформаторное сцепление встречается повсеместно, другие разновидности встречаются намного реже. Сцепление с гидротрансформатором максимально плавно передает момент, продлевая срок службы коробки передач. Также такое сцепление исключает проскальзывание на высоких оборотах, но может перегреваться, о чем подскажет мерцающий индикатор на приборной панели. Конечно, все устройства должны работать под управлением единого «мозгового» центра, которым в вариаторе выступает блок управления. К нему поступают сигналы от датчиков, считывающих данные самых разных систем.

Программная часть обрабатывает информацию и изменяет режим работы коробки передач. Водителю достаточно выбрать нужный режим – «спортивный», «экономичный». Некоторые модификации вариаторной коробки позволяют ступенчато в ручном режиме переключать передачи. Главной технической жидкость выступает трансмиссионное масло, которое поступает в нужные масляные каналы за счет работы гидроблока.

Внутри корпуса можно найти фильтры (грубой и тонкой очистки), магниты, улавливающие металлическую стружку – продукт износа механических частей коробки.

• Выбираем масло в вариатор (по марке)

В связи с тем, что CVT быстро перегревается, ему требуется отдельный радиатор. Это устройство охлаждает моторное масло и отводит лишнее тепло.

Главные достоинства и недостатки CVT

Прежде чем перейти к рассмотрению плюсов и минусов вариатора, также стоит несколько слов сказать о другой разновидности бесступенчатой коробки – тороидной. Как уже говорилось, на 95% японских, немецких, корейских и других авто ставят либо клиноременной, либо клиноцепной вариатор. Остальные 5% транспортных средств оснащены тороидным типом CVT. Он не получил должного распространения, так как по многих характеристикам уступает аналогу с ремнем/цепью. Итак, за что любят и недолюбливают вариаторную коробку? Причины следующие:
