Что такое трансмиссия автомобиля, виды и признаки неисправностей: полное руководство

Трансмиссия автомобиля — ключевой элемент, передающий мощность от двигателя к колесам, влияющий на эффективность и управляемость. В статье рассмотрим устройство и принцип работы трансмиссии, её основные компоненты: сцепление, коробка передач и дифференциал. Также обсудим виды трансмиссий и признаки их неисправностей, что поможет автовладельцам лучше понимать работу автомобиля и своевременно выявлять проблемы.

Зачем в машине трансмиссия

В зависимости от своего назначения, механизмы трансмиссии выполняют несколько ключевых задач:

• соединение и быстрое отключение элементов, передающих момент, с выходным валом двигателя, где обычно установлен маховик;
• изменение общего передаточного отношения трансмиссии, то есть соотношения между скоростью вращения вала двигателя и оборотами ведущих колёс;
• дополнительное увеличение или уменьшение передаточного числа в специфических условиях, таких как бездорожье или при подъёмах с тяжёлой нагрузкой;
• распределение крутящего момента между осями, когда автомобиль оснащён несколькими ведущими парами колёс;
• передача вращения вдоль оси автомобиля к ведущим мостам или поперёк, непосредственно к ступичным узлам колёс;
• изменение направления передачи момента с продольного на поперечное в ведущих мостах;
• обеспечение возможности вращения колёс с разной скоростью при одинаковой нагрузке крутящим моментом;
• отключение одной или нескольких функций по мере необходимости;
• дополнительные функции, специфичные для конкретного транспортного средства, такие как стояночное торможение, отбор мощности для внешних агрегатов и прочее.

Каждая из этих функций реализуется с помощью механических, гидравлических или электрических устройств, иногда несколько возможностей могут быть объединены в одном узле.

Трансмиссия автомобиля — это система, отвечающая за передачу мощности от двигателя к колесам, обеспечивая движение транспортного средства. Эксперты выделяют несколько видов трансмиссий: механические, автоматические и вариаторные. Каждая из них имеет свои особенности и преимущества. Однако, как и любая другая система, трансмиссия подвержена неисправностям. Признаки проблем могут включать в себя скрежет при переключении передач, вибрацию, утечки масла и резкое изменение оборотов двигателя. Важно своевременно диагностировать и устранять неисправности, чтобы избежать серьезных повреждений и обеспечить безопасность на дороге. Регулярное техническое обслуживание и внимательное отношение к работе трансмиссии помогут продлить срок службы автомобиля.

Трансмиссия автомобиля Общее устройство, принцип работы и строение трансмиссии в 3д

Принцип работы

В трансмиссии применяются несколько специфических методов для передачи вращательного движения на расстояние:

• возможность разъединения потока мощности;
• изменение положения оси вращения в пространстве;
• наклон оси вращения под фиксированным или изменяющимся углом;
• варьирование величины крутящего момента с пропорциональным, но противоположным изменением частоты вращения;
• одновременное использование различных принципов, как, например, в гипоидных передачах или в более сложных системах.

Используются разнообразные узлы и компоненты, начиная от простых валов и шестерён и заканчивая устройствами силовой электроники, которые управляются с помощью компьютеров.

Трансмиссия автомобиля Принцип работы трансмиссии

Интересные факты

Вот несколько интересных фактов о трансмиссии автомобиля и её неисправностях:

1. Типы трансмиссий: Существует несколько основных типов трансмиссий: механическая, автоматическая и вариаторная (CVT). Механическая трансмиссия требует от водителя переключения передач вручную, в то время как автоматическая сама выбирает оптимальную передачу в зависимости от условий движения. Вариаторная трансмиссия обеспечивает бесступенчатое изменение передаточного отношения, что позволяет двигателю работать в наиболее эффективном диапазоне оборотов.

2. Признаки неисправностей: Одним из первых признаков неисправности трансмиссии является появление необычных звуков, таких как скрежет или гул, особенно при переключении передач. Также стоит обратить внимание на утечки трансмиссионной жидкости, трудности при переключении передач и вибрации, которые могут указывать на проблемы с трансмиссией.

3. Ремонт или замена?: В зависимости от типа и степени повреждения, некоторые неисправности трансмиссии можно устранить с помощью ремонта, в то время как другие могут потребовать полной замены трансмиссии. Например, замена сцепления в механической трансмиссии может быть менее затратной, чем полная замена автоматической трансмиссии, что делает диагностику и своевременное обслуживание особенно важными для владельцев автомобилей.

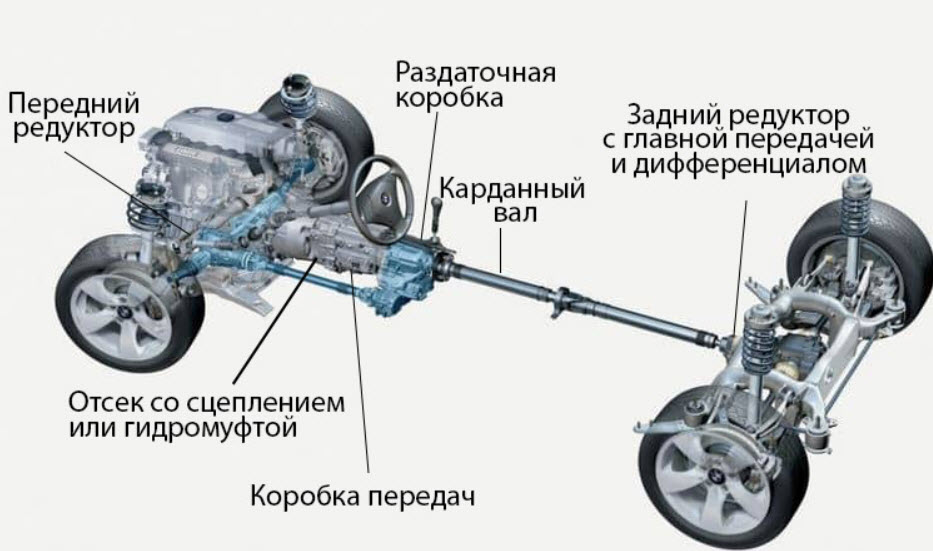

Что входит в трансмиссию автомобиля

В большинстве современных автомобилей применяются детали и компоненты, которые были известны еще с тех пор, когда автомобили начали терять свою уникальность и становиться стандартными. Некоторые из этих элементов устарели или претерпели значительные изменения.

Сцепление

Система предназначена для временного разъединения двигателя от остальной трансмиссии. Наиболее часто в сочетании с традиционными механическими коробками передач или автоматизированными (роботизированными) используется однодисковое сухое сцепление. Оно состоит из ведомого диска, который зажимается между ведущим диском с пружинами и маховиком.

Однако в некоторых случаях конструкция может включать несколько пар дисков, функционировать в масляной среде или даже быть выполненной в виде гидротрансформатора. В этом случае вращение передается между крыльчатками турбинного типа, которые взаимодействуют через поток гидравлической жидкости. Подобные решения находят применение в автоматических трансмиссиях различной конструкции.

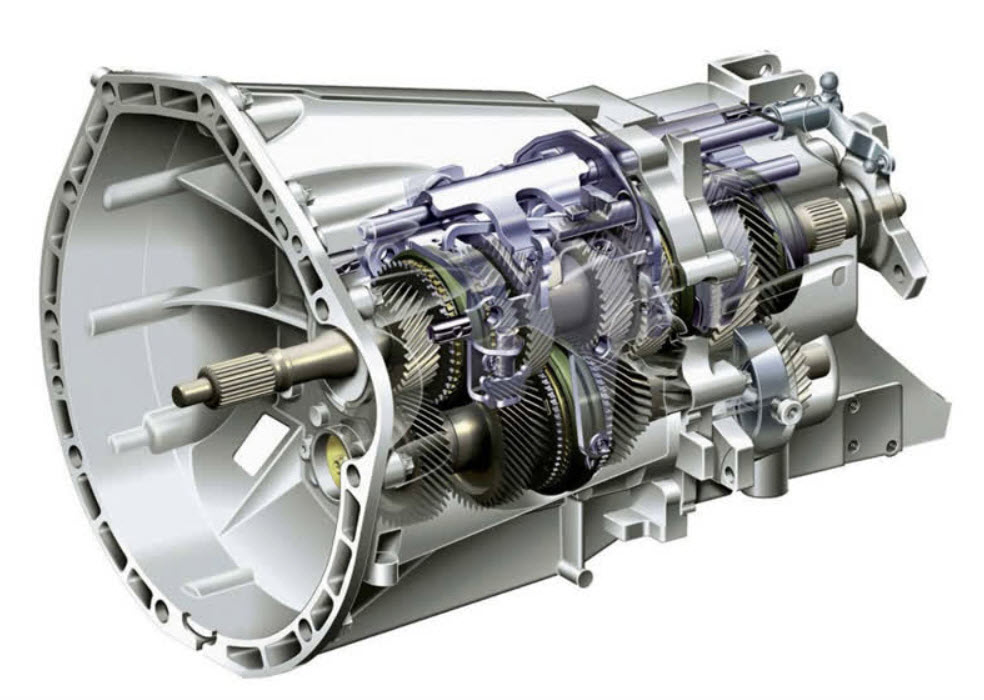

Коробка передач

Коробка передач предназначена для изменения передаточного отношения, что позволяет адаптировать диапазон частот вращения вала двигателя к различным скоростям движения.

Существует несколько основных типов коробок передач:

• механические с ручным переключением;
• роботизированные, представляющие собой механические коробки с автоматическим переключением и управлением сцеплением;
• автоматические гидромеханические;
• преселективные с двумя автоматическими сцеплениями;
• бесступенчатые вариаторы.

На одной и той же модели автомобиля могут устанавливаться разные типы коробок передач, в зависимости от потребностей конечного пользователя.

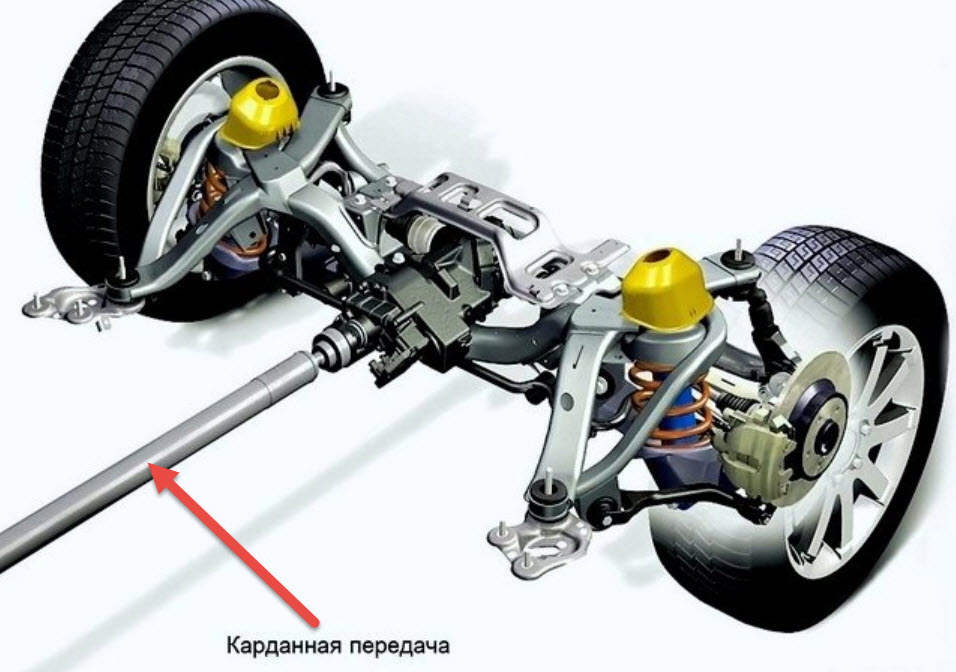

Карданная передача

Это устройство представляет собой вал, оснащённый двумя или более шарнирами.

В качестве шарниров могут использоваться:

• классические крестовины, которые имеют недостаток в виде неравномерного вращения при больших углах отклонения от оси;
• сдвоенные крестовины, обеспечивающие меньшую вибрацию, но отличающиеся массивностью и громоздкостью;
• шарниры равных угловых скоростей (ШРУС), которые минимизируют неравномерности и вибрации, но стоят дороже в производстве;
• эластичные муфты, которые являются простыми и недорогими, но не отличаются высокой надёжностью, работают только при небольших углах и не способны передавать значительные моменты.

В автомобиле может быть установлено несколько карданных валов, включая составные, которые имеют промежуточные подвесные подшипники.

Главная передача

Чаще всего этот термин относится к редуктору, который понижает передачу ведущего моста. В традиционном варианте это гипоидная пара шестерён, обеспечивающая низкий уровень шума и изменяющая направление момента на 90 градусов с одновременным смещением оси вращения.

Однако в некоторых случаях применяется и стандартная пара конических шестерён, если смещение оси не требуется. Передаточное число главной передачи в значительной мере определяет тяговые и скоростные характеристики автомобиля.

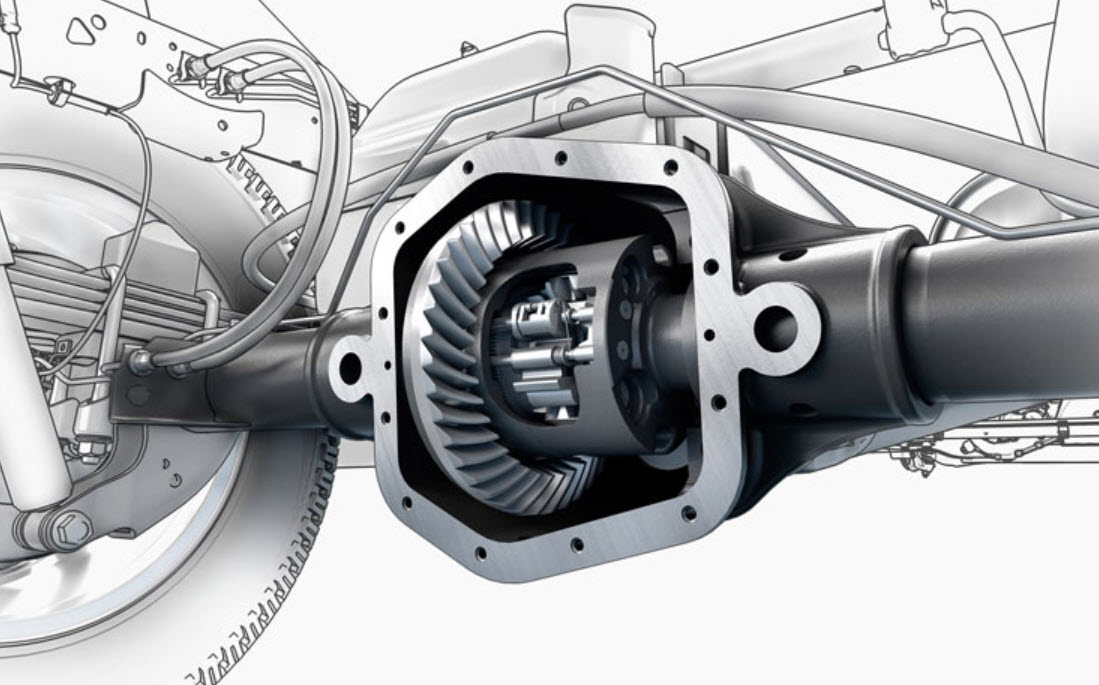

Дифференциал

Колеса автомобиля вращаются с одинаковой скоростью лишь в том случае, если они имеют абсолютно одинаковый диаметр и автомобиль движется по прямой. В других ситуациях необходимо обеспечить возможность для одного колеса опережать или отставать от другого, чтобы избежать возникновения разрушительных моментов в трансмиссии.

Для этой цели используются дифференциалы, которые разъединяют колеса, но при этом продолжают передавать крутящий момент на все колеса. Теория и классификация дифференциалов достаточно сложны: они могут быть свободными, блокируемыми, вязкостными, несимметричными и иметь различные методы управления.

Дифференциалы применяются как на ведущих осях, так и в раздаточных коробках, которые распределяют крутящий момент между осями.

Виды трансмиссий

Некоторые популярные типы трансмиссий стали классическими, что дает возможность выделить их для отдельного анализа.

Механические

Механические решения выделяются своей простотой и доступной ценой, при этом они обеспечивают отличную экономию топлива.

Такая трансмиссия включает в себя сухое однодисковое сцепление с педальным управлением, механическую коробку передач с ручным переключением, карданные валы, которые соединяют ведущие мосты или отдельные колеса, а также главные передачи с дифференциалами, интегрированные в коробку передач или мосты.

Связь колес с редуктором моста осуществляется через полуоси.

Автоматические

Автоматизация в трансмиссии, как правило, играет ключевую роль в конструкции коробки передач, однако всё чаще можно встретить автоматически срабатывающие муфты и в других системах автомобиля.

Коробка передач может быть выполнена в различных вариантах: это может быть традиционная гидромеханическая система с элементами электронного управления, роботизированная трансмиссия с соленоидами для переключения и управления сцеплением, или вариатор, использующий металлический ремень, который функционирует на конусах с изменяющимся диаметром.

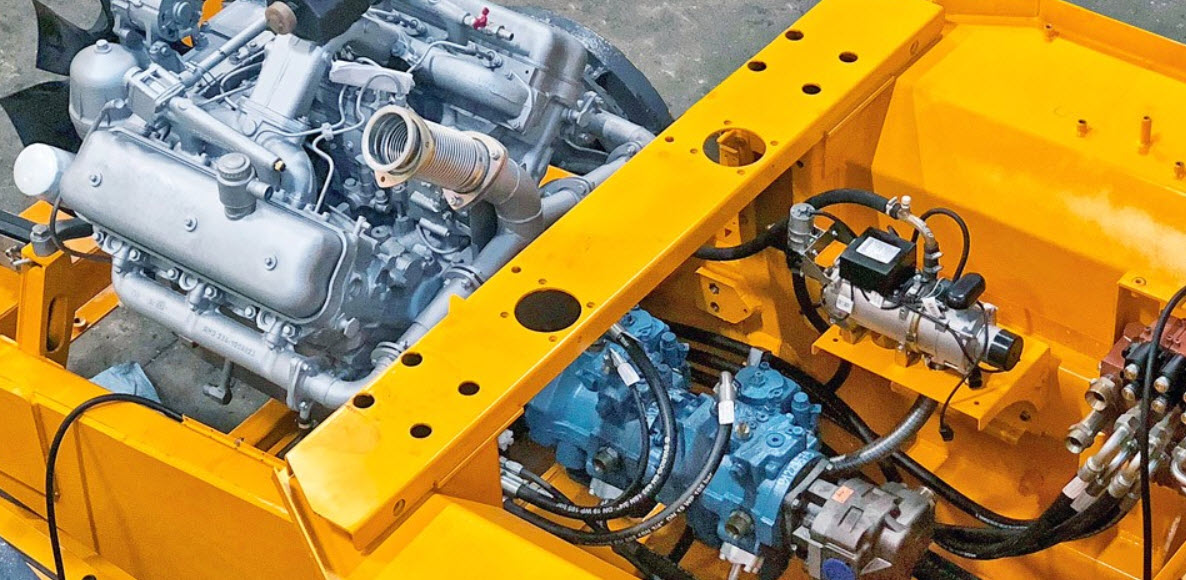

Гидравлические

Чисто гидравлическая трансмиссия не так часто встречается в современных машинах. Её конструкция уникальна и значительно отличается от других типов трансмиссий.

Двигатель внутреннего сгорания приводит в действие мощный гидронасос, который создает давление специальной жидкости. Это давление по трубопроводам передается к исполнительным механизмам, расположенным на осях или отдельных колесах.

В качестве таких механизмов выступают гидромоторы, которые выполняют обратную функцию по отношению к насосам, преобразуя поток жидкости под давлением в механическое вращение.

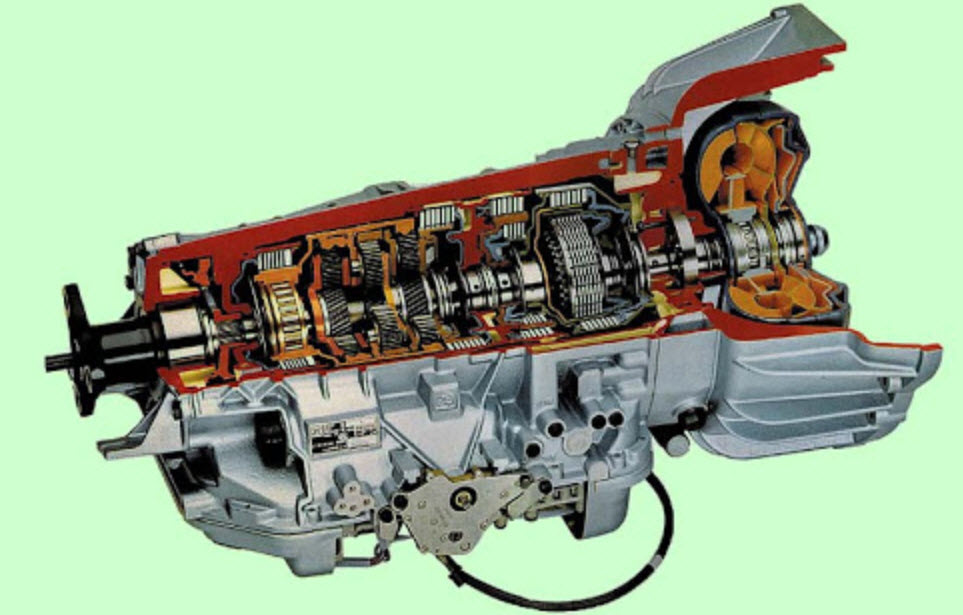

Гидромеханические

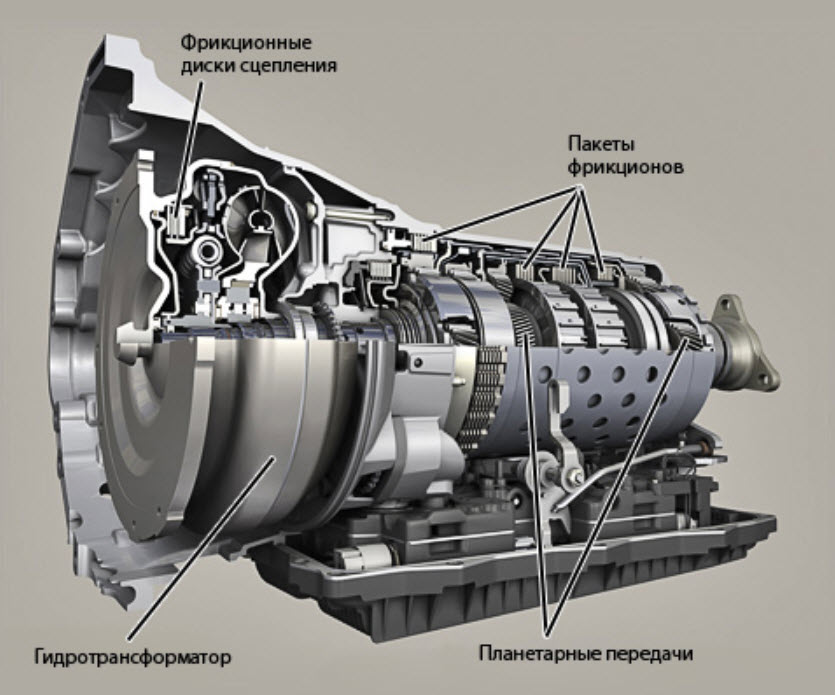

Одной из ключевых особенностей гидромеханики является применение гидротрансформатора (ГТР) и коробки передач, управляемой давлением жидкости.

Гидротрансформатор помогает смягчить ударные нагрузки и частично трансформирует передаваемый момент благодаря проскальзыванию между напорным и ведомым турбинными колесами, между которыми устанавливается реактор для изменения направления потока жидкости.

За гидротрансформатором располагается механическая коробка передач уникальной конструкции, в которой передачи организованы по планетарному принципу. Переключение передач осуществляется с помощью фрикционов, которые поджимаются давлением жидкости через цилиндры. Такие коробки передач получили широкое распространение и считаются классическими автоматическими трансмиссиями.

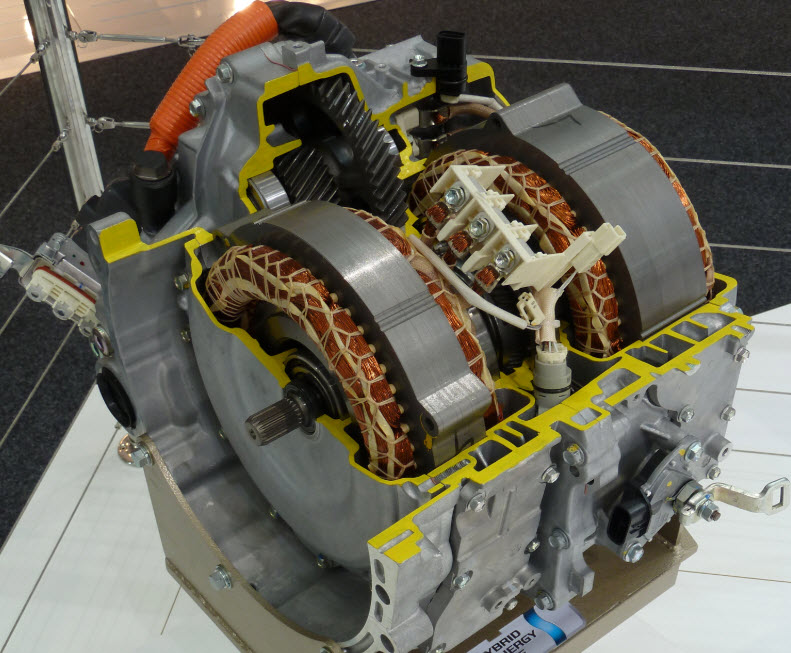

Электромеханические

Для устранения громоздких компонентов и повышения эффективности управления можно заменить механические системы на электрические. Генератор подключается к двигателю, а вырабатываемая им электроэнергия передается через стандартные провода к исполнительным электромоторам, которые могут быть установлены даже на каждое колесо отдельно.

Функции регулирования основываются на применении известных принципов электроники и электротехники. Это особенно важно для автомобилей с высокой грузоподъемностью, а также для различных гибридных моделей, которые становятся все более популярными.

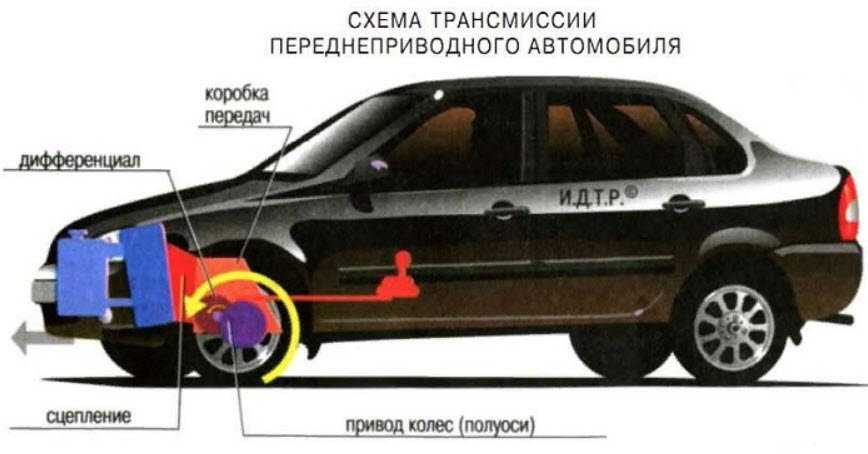

Переднеприводные

Наиболее прогрессивными в производстве стали автомобили с передним приводом, в которых двигатель, трансмиссия и главная передача объединены в единый модуль. Из этого модуля выходят карданные валы, соединяющиеся с ШРУСами, которые, в свою очередь, приводят в движение передние колеса.

Такой принцип устройства характерен для большинства бюджетных легковых автомобилей, кроссоверов и даже некоторых моделей премиум-класса. Считается, что эти автомобили отличаются простотой и надежностью в эксплуатации, однако их основное преимущество заключается в технологичности производства и низкой стоимости. Компоновка таких кузовов также отличается своей простотой.

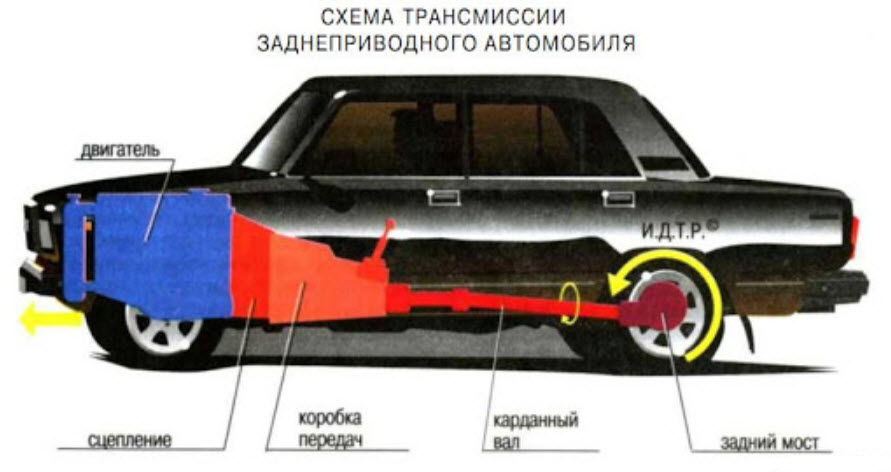

Заднеприводные

Автомобили с задним приводом заняли прочное место в автомобильной классике. В таких моделях реализован важный принцип разделения ведущих и управляемых колес, что способствует лучшей нагрузке на ведущую ось при ускорении, а также обеспечивает естественную реакцию водителя в сложных ситуациях и упрощает внедрение полного привода.

Двигатель может находиться в передней части автомобиля, хотя на спортивных моделях он часто размещается в пределах колесной базы или даже в задней части кузова. Все валы располагаются вдоль оси автомобиля.

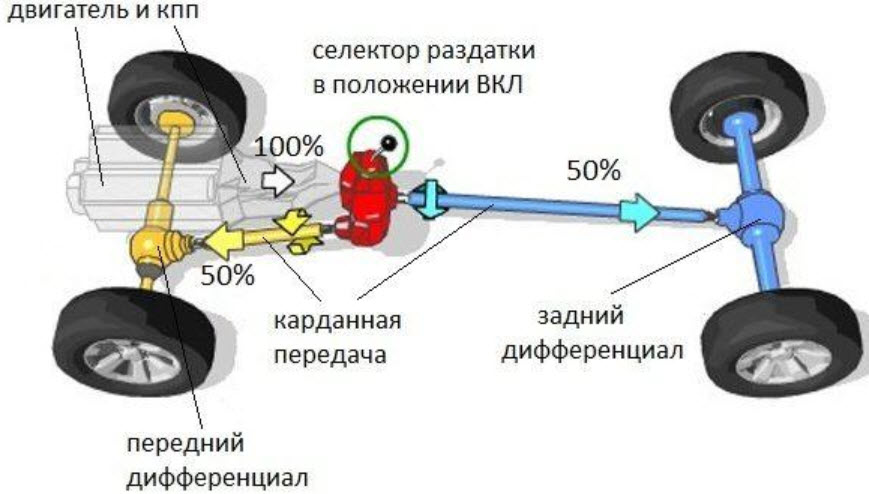

Полноприводные

Полный привод может быть реализован как на базе переднего, так и классического заднего. В любом случае, в таких автомобилях устанавливается раздаточная коробка различной сложности, а также иногда используются электроуправляемые вязкостные или фрикционные муфты для подключения отдельных осей.

Автомобили с полным приводом демонстрируют отличные показатели проходимости и управляемости, однако стоимость таких трансмиссий довольно высока, что ограничивает их распространение.

По теме: Что выбрать: полный привод, передний или задний

Ситуация кардинально изменится в пользу полного привода в случае электромобилей, где его внедрение оказывается даже проще, чем в случае с любым другим типом привода.

Признаки поломки трансмиссии

Диагностика трансмиссии, в целом, проще, чем диагностика двигателя, однако в последние годы она стала значительно сложнее. Для её проверки также потребуются специальные сканеры, но механические неисправности обычно легко заметить:

• Проблемы со сцеплением, которые могут проявляться в его пробуксовке или, наоборот, в передаче крутящего момента при выключенном состоянии;
• Поломки полуосей и приводов, возникающие при их чрезмерной нагрузке;
• Естественный износ подшипников, которых в трансмиссии довольно много, проявляется в виде воев или хруста;
• Износ крестовин карданов и шарниров равных угловых скоростей начинает проявляться треском при больших углах поворота;
• Механические коробки передач имеют синхронизаторы, которые с течением времени начинают мешать плавному переключению, в результате чего передачи могут «выпадать»;
• Гидромеханические трансмиссии при переключениях могут выдавать толчки, что является первым признаком необходимости ремонта;
• Главные передачи при разрушении издают характерный вой;
• Дифференциалы могут начать стучать при ускорении или хрустеть, если одно из колес начинает скользить;
• Вариаторы могут полностью выйти из строя при критическом износе ремня и конусов.

Основной причиной неисправностей практически всех трансмиссий является чрезмерное использование максимальных режимов работы, что включает частые резкие разгоны, быстрое переключение и перегрев.

Ситуация усугубляется игнорированием регулярной замены масла. К сожалению, на это влияет и позиция производителей, которые слишком оптимистично формируют графики технического обслуживания.

Регулярная замена масла на качественное и свежее может значительно продлить срок службы трансмиссии, иногда до полного износа двигателя, а в некоторых случаях даже до утилизации всего автомобиля.

Шумит коробка передач | Определяем причины шума

Методы диагностики и ремонта трансмиссии

Трансмиссия автомобиля является одной из ключевых систем, обеспечивающих передачу мощности от двигателя к колесам. Важно регулярно проводить диагностику и ремонт трансмиссии, чтобы избежать серьезных поломок и обеспечить безопасное движение. Существует несколько методов диагностики и ремонта трансмиссии, которые помогут выявить неисправности и восстановить работоспособность системы.

Методы диагностики трансмиссии

Диагностика трансмиссии может быть как визуальной, так и инструментальной. Визуальная диагностика включает в себя осмотр трансмиссии на наличие утечек масла, повреждений корпуса и других видимых дефектов. Инструментальная диагностика, в свою очередь, предполагает использование специализированного оборудования для проверки работы трансмиссии.

• Компьютерная диагностика: Современные автомобили оснащены бортовыми компьютерами, которые могут предоставить информацию о состоянии трансмиссии. С помощью диагностического сканера можно считать коды ошибок и параметры работы трансмиссии, что позволяет быстро выявить неисправности.
• Тест-драйв: Проведение тест-драйва позволяет оценить работу трансмиссии в реальных условиях. Водитель может обратить внимание на такие симптомы, как пробуксовка, задержка переключения передач, посторонние звуки и вибрации.
• Проверка уровня и состояния трансмиссионного масла: Уровень и состояние масла в трансмиссии играют важную роль в ее работе. Низкий уровень масла или его загрязнение могут привести к перегреву и повреждению компонентов трансмиссии. Регулярная проверка масла поможет предотвратить серьезные проблемы.

Ремонт трансмиссии

Ремонт трансмиссии может варьироваться от простых процедур, таких как замена масла, до сложных операций, требующих полной разборки и замены компонентов. В зависимости от характера неисправности, могут применяться различные методы ремонта.

• Замена масла и фильтра: Регулярная замена трансмиссионного масла и фильтра является важной частью обслуживания. Это помогает удалить загрязнения и предотвратить износ внутренних компонентов.
• Ремонт или замена сцепления: Если трансмиссия механическая, неисправности сцепления могут привести к проблемам с переключением передач. В таких случаях может потребоваться замена сцепления или его компонентов.
• Ремонт автоматической трансмиссии: Автоматические трансмиссии могут требовать более сложного ремонта, включая замену гидроблока, клапанов и других элементов. Важно доверять такой ремонт только квалифицированным специалистам.
• Полная разборка трансмиссии: В случае серьезных повреждений может потребоваться полная разборка трансмиссии для замены изношенных деталей. Это трудоемкий процесс, который требует высокой квалификации и опыта.

Важно помнить, что своевременная диагностика и ремонт трансмиссии могут значительно продлить срок службы автомобиля и обеспечить безопасность на дороге. Регулярное техническое обслуживание и внимательное отношение к состоянию трансмиссии помогут избежать серьезных поломок и затрат на дорогостоящий ремонт.

Вопрос-ответ

Как ведет себя автомобиль, если трансмиссия выходит из строя?

Задержка или затрудненное переключение передач — переключение передач занимает больше времени, чем обычно, или переключение передач происходит с трудом и рывками. Странные шумы — свист, скрежет или стук при переключении передач могут указывать на внутренние повреждения. Утечка трансмиссионной жидкости — красная или коричневая лужа под автомобилем может указывать на утечку трансмиссионной жидкости.

Что такое трансмиссия в машине простыми словами?

Трансмиссия автомобиля — это связующее звено между его двигателем и колёсами. Она отвечает за своевременную передачу и распределение крутящего момента, выполняет ряд важных функций, без которых эксплуатация авто была бы невозможна.

Советы

СОВЕТ №1

Регулярно проверяйте уровень трансмиссионной жидкости. Низкий уровень жидкости может привести к перегреву и повреждению трансмиссии. Убедитесь, что жидкость чистая и не имеет неприятного запаха, что может указывать на ее загрязнение или перегрев.

СОВЕТ №2

Обратите внимание на необычные звуки при переключении передач. Скрежет, стуки или другие посторонние звуки могут быть признаками неисправности трансмиссии. Если вы заметили такие симптомы, лучше обратиться к специалисту для диагностики.

СОВЕТ №3

Следите за поведением автомобиля при переключении передач. Если передачи переключаются с задержкой, с трудом или вовсе не переключаются, это может указывать на проблемы с трансмиссией. Не игнорируйте эти признаки, так как они могут привести к более серьезным поломкам.

СОВЕТ №4

Регулярно проводите техническое обслуживание трансмиссии. Замена трансмиссионной жидкости и фильтров в соответствии с рекомендациями производителя поможет продлить срок службы трансмиссии и предотвратить серьезные неисправности.
