Раздаточная коробка — ключевой элемент трансмиссии полноприводных автомобилей, распределяющий крутящий момент между передними и задними колесами. В статье рассмотрим устройство раздаточной коробки, ее виды и режимы работы, а также распространенные неисправности, с которыми могут столкнуться владельцы автомобилей. Знание этих аспектов поможет лучше понять работу автомобиля и своевременно выявлять потенциальные проблемы, что повысит безопасность и надежность эксплуатации.
Зачем нужна в автомобиле раздаточная коробка
Раздаточная коробка (РК) выполняет множество функций, которые зависят от типа транспортного средства, на которое она установлена.
Полный список возможностей включает:
- распределение крутящего момента между всеми приводными мостами;
- изменение направления вращения на переднее или заднее, при этом двигатель с трансмиссией может располагаться как вдоль, так и поперёк автомобиля, в передней, задней или центральной части в пределах колёсной базы;
- регулировка величины крутящего момента путём переключения передаточного числа, что аналогично работе коробки передач, но с меньшим количеством ступеней; чаще всего используются две скорости, а наличие пониженной передачи называется демультипликацией;
- использование различных устройств, которые обеспечивают разные типы привода по осям, включая дифференциалы, муфты подключения, в том числе фрикционного типа, механизмы блокировки (принудительной, автоматической и частичной), а также изменение симметрии привода;
- отбор мощности для вспомогательных устройств, таких как лебёдки или навесное оборудование;
- функционирование в рамках систем, обеспечивающих стабильность на всех режимах движения с электронным управлением.
В зависимости от своих возможностей раздаточные коробки могут быть простыми, выполняющими лишь функцию распределения момента на дополнительную ось, или же сложными, как в дорогих внедорожниках, обеспечивающих максимальную проходимость и высокий уровень автоматизации трансмиссии.
Раздаточная коробка является ключевым элементом трансмиссии в полноприводных автомобилях, обеспечивая распределение мощности между передними и задними осями. Эксперты отмечают, что основными компонентами раздаточной коробки являются шестерни, валы и сцепления, которые позволяют переключать режимы работы, такие как полный и частичный привод. Существует несколько видов раздаточных коробок, включая механические и автоматические, каждая из которых имеет свои особенности и преимущества. Однако, как и любое другое устройство, раздаточная коробка подвержена неисправностям. Наиболее распространенные проблемы включают износ шестерен, утечки масла и сбои в работе переключателей. Регулярное техническое обслуживание и диагностика могут значительно продлить срок службы этого важного узла и предотвратить серьезные поломки.

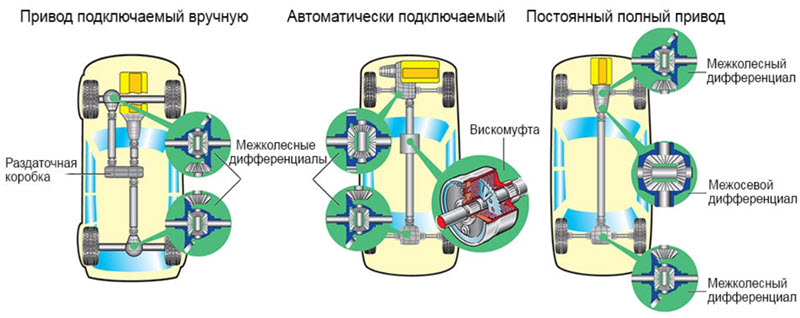

Основные режимы работы
Режимы работы раздаточных коробок полностью зависят от их функциональных возможностей и механизмов, которые их обеспечивают:
- экономичный асфальтовый режим, при котором привод осуществляется только на одну ось;
- частичное подключение вспомогательного моста с регулируемым проскальзыванием муфты и несимметричным распределением крутящего момента;
- передача вращения на все мосты с их развязкой через встроенный дифференциал, который может быть симметричным, с различным процентным соотношением по направлениям, а также частично блокируемым автоматически или вручную;
- жёсткий симметричный полный привод на все мосты, который достигается как отсутствием дифференциала, так и его стопроцентной механической блокировкой;
- любой из вышеперечисленных режимов с использованием понижающей передачи – демультипликатора;
- автоматическое отслеживание крутящего момента на вспомогательной оси по сигналам устройства стабилизации автомобиля.

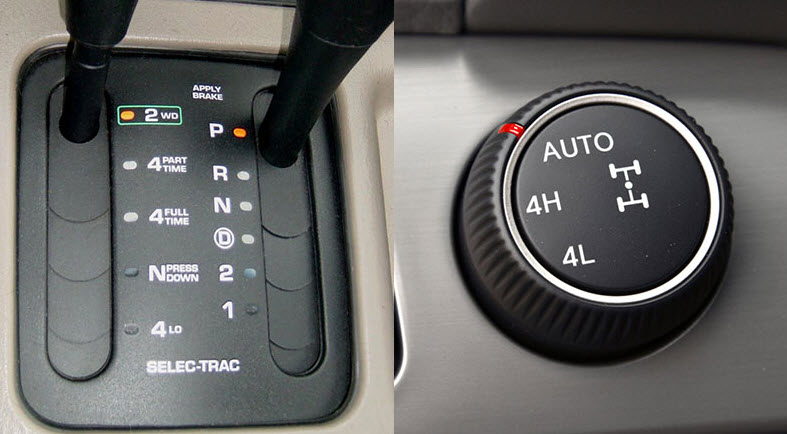

Водитель может иметь возможность вручную переключать режимы с помощью механических рычагов или электронного переключателя через сервоприводы.
Однако наблюдается тенденция к полной автоматизации этих функций, оставляя лишь выбор типа дорожного покрытия с помощью селектора управления, например, снег, грязь, песок или другие условия.
| Аспект | Описание | Виды/Примеры |
|---|---|---|
| Устройство | Механизм, распределяющий крутящий момент от коробки передач между ведущими осями автомобиля. | Корпус, валы, шестерни, цепь/карданные валы, дифференциал (опционально), механизм переключения. |
| Принцип работы | Передача мощности на передний и/или задний мост, изменение передаточного числа для увеличения тяги. | Постоянный полный привод, подключаемый полный привод, полный привод с понижающей передачей. |
| Виды по конструкции | Различаются по способу передачи крутящего момента и наличию понижающей передачи. | Одноступенчатые: только распределение момента. Двухступенчатые: распределение момента + понижающая передача. С межосевым дифференциалом: для постоянного полного привода. Без межосевого дифференциала: для подключаемого полного привода. |
| Виды по управлению | Способ переключения режимов работы раздаточной коробки. | Механическое: рычагом в салоне. Электрическое: кнопками или переключателем, с помощью сервопривода. |
| Основные неисправности | Типичные проблемы, возникающие в процессе эксплуатации. | Шум/гул: износ подшипников, шестерен, цепи. Вибрация: дисбаланс карданных валов, износ шлицевых соединений. Утечка масла: износ сальников, прокладок. Затрудненное переключение: износ синхронизаторов, проблемы с механизмом управления. Отсутствие передачи крутящего момента: поломка цепи/шестерен, неисправность дифференциала. |
| Причины неисправностей | Факторы, приводящие к поломкам раздаточной коробки. | Несвоевременная замена масла, использование неподходящего масла, агрессивная езда по бездорожью, перегрузки, естественный износ деталей. |
| Признаки неисправностей | Симптомы, указывающие на проблемы с раздаточной коробкой. | Посторонние шумы (гул, скрежет), вибрация, затрудненное включение/выключение полного привода или понижающей передачи, появление масляных пятен под автомобилем, индикация неисправности на приборной панели. |
| Обслуживание | Регулярные процедуры для поддержания работоспособности. | Проверка уровня и состояния масла, замена масла согласно регламенту производителя, проверка герметичности, осмотр на предмет люфтов и износа. |
Интересные факты
Вот несколько интересных фактов о раздаточной коробке:
Читайте также:
-
Функция и устройство: Раздаточная коробка (или трансмиссия) в полноприводных автомобилях распределяет крутящий момент между передней и задней осями. Она может иметь несколько режимов работы, таких как полный привод, задний привод и нейтраль. В некоторых моделях раздаточные коробки оснащены блокировкой дифференциала, что позволяет улучшить сцепление с дорогой в сложных условиях.
-
Виды раздаточных коробок: Существует несколько типов раздаточных коробок, включая механические и автоматические. Механические раздаточные коробки часто используются в внедорожниках и спортивных автомобилях, так как они обеспечивают более точное управление. Автоматические раздаточные коробки, в свою очередь, предлагают больший комфорт и удобство в управлении, особенно в городских условиях.
-
Неисправности и их признаки: Одной из распространенных неисправностей раздаточной коробки является утечка масла, что может привести к перегреву и повреждению внутренних компонентов. Признаки неисправности могут включать странные звуки при переключении режимов, вибрации или трудности при включении полного привода. Регулярное обслуживание и проверка уровня масла могут помочь предотвратить серьезные проблемы.

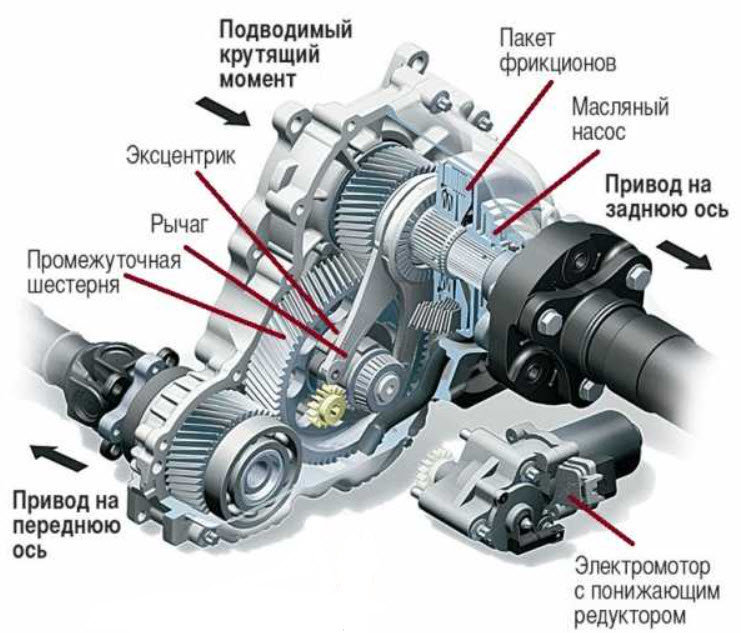

Устройство
В состав рулевой коробки могут входить различные функциональные элементы и детали:
- первичный вал, который принимает момент от трансмиссии;
- вторичные валы с фланцами, через которые вращение передаётся на каждый отдельный ведущий мост с помощью карданных передач;
- промежуточный вал, позволяющий изменять направление вращения и переключать передачи;
- дифференциал, который может быть свободным или с повышенным трением различных конструкций;
- цепная передача, обычно расположенная на выходном валу переднего моста;
- фрикционные муфты для блокировки дифференциала, подключения дополнительных мостов или передач;
- механические муфты для изменения передаточного числа, иногда с синхронизаторами, которые позволяют производить переключение во время движения;
- механические приводы переключения или исполнительные сервомеханизмы;
- корпус с масляной ванной и насосом, создающим управляющее давление для фрикционных муфт.
Валы вращаются в подшипниках, которые фиксируются на корпусе, а для шестерёнчатых передач используется косозубое зацепление, обеспечивающее минимальный уровень шума.
Цепь способна передавать значительные моменты и, как правило, имеет широкую пластинчатую конструкцию.
В зависимости от наличия фрикционных муфт и дифференциалов с повышенным трением может использоваться обычное трансмиссионное масло, а также масло с маркировкой LS или специализированная жидкость для автоматических трансмиссий типа ATF.
Виды раздаток
Существует несколько популярных типов раздаточных коробок:
- с жестким подключением переднего моста для систем полного привода Part Time;
- с интегрированным межосевым дифференциалом, который часто можно заблокировать;
- с мягким подключением переднего моста через многодисковую муфту;
- с демультипликатором;
- простейшая угловая раздатка для передачи крутящего момента на заднюю ось в кроссоверах, оснащенных муфтой включения заднего привода в сочетании с редуктором задней оси;
- встроенная в автоматическую коробку передач с несимметричным винтовым дифференциалом и передачей момента под острым углом.
Выбор определенного типа раздаточной коробки зависит от назначения автомобиля. Это также влияет на ценовой сегмент, так как, например, жесткий полный привод и заблокированный центральный дифференциал обеспечивают схожие характеристики проходимости. Однако последний вариант добавляет автомобилю другие важные функции, что, в свою очередь, увеличивает его стоимость.

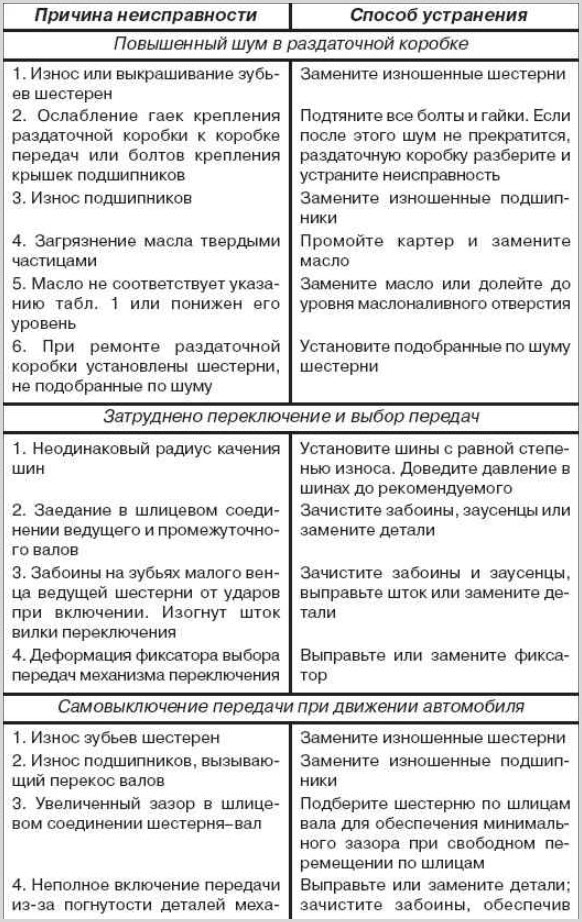

Распространенные неисправности и ремонт
Чем более простой является раздаточная коробка, тем выше её надёжность. В системе Part Time чаще всего наблюдаются лишь увеличение шумов, вызванное износом подшипников, а также утечки через сальники. Применение дополнительных компонентов может негативно сказаться на долговечности устройства.
-
Читайте также:
В кроссоверах с угловыми редукторами наиболее подвержены износу шлицы первичного вала, которые взаимодействуют с дифференциалом трансмиссии. Также из-за сложной конструкции уплотнений требуется регулярная замена сальников и эластичных колец. Подшипники ведущей и ведомой шестерён главной гипоидной пары выходят из строя реже.
В автоматических раздатках необходимо периодически менять фрикционные наборы муфт и цепь привода переднего моста. При условии регулярной замены масла срок службы этих компонентов значительно увеличивается.
Шестерни в раздаточных коробках имеют длительный срок службы, однако критический износ может возникнуть из-за игнорирования шумов подшипников. В результате валы могут получить нежелательную свободу, а зубья передач будут работать с ненормальным зацеплением, что приводит к их выкрашиванию и поломке.
В переключателях режимов происходит износ вилок, могут возникнуть сбои в работе электрики сервоприводов, насосов и исполнительных электродвигателей. Это может привести к появлению ошибки, указывающей на отказ полного привода.
При ремонте раздаточных коробок целесообразно заменять подшипники, сальники, фрикционы, цепь и механизмы управления. Валы и шестерни имеют высокую стоимость, поэтому разумнее рассмотреть возможность приобретения контрактного узла в сборе.
Исключением являются отечественные внедорожники, где замена деталей, в том числе на тюнинговые, вполне оправдана. Это может быть сделано для изменения передаточных чисел и добавления новых функций.
Советы по выбору раздаточной коробки для внедорожников
Выбор раздаточной коробки для внедорожника — это важный этап, который может существенно повлиять на характеристики автомобиля, его проходимость и долговечность. При выборе раздаточной коробки следует учитывать несколько ключевых факторов.
1. Тип привода
Существует два основных типа раздаточных коробок: механические и автоматические. Механические раздаточные коробки обеспечивают более надежное и прямое управление, что особенно важно в условиях сложного бездорожья. Автоматические раздаточные коробки, в свою очередь, предлагают удобство и простоту в использовании, но могут быть менее надежными в экстремальных условиях.
-
Читайте также:
2. Соотношение передаточных чисел
Передаточные числа раздаточной коробки определяют, насколько эффективно автомобиль будет справляться с различными типами местности. Для внедорожников рекомендуется выбирать раздаточные коробки с низкими передаточными числами, которые обеспечивают высокий крутящий момент на колесах. Это особенно важно при движении по сложным участкам, таким как грязь, песок или камни.
3. Наличие блокировок
Раздаточные коробки могут быть оснащены блокировками межосевого дифференциала, что позволяет улучшить сцепление колес с дорогой в сложных условиях. Блокировка помогает избежать пробуксовки и обеспечивает равномерное распределение крутящего момента между передней и задней осями. При выборе раздаточной коробки стоит обратить внимание на наличие этой функции, особенно если планируется активное использование внедорожника.
4. Материалы и качество изготовления
Качество материалов, из которых изготовлена раздаточная коробка, напрямую влияет на ее долговечность и надежность. Рекомендуется выбирать раздаточные коробки, изготовленные из высококачественных сплавов и с использованием современных технологий. Это поможет избежать преждевременного износа и поломок в условиях повышенных нагрузок.
5. Совместимость с автомобилем
При выборе раздаточной коробки важно учитывать ее совместимость с конкретной моделью внедорожника. Не все раздаточные коробки подходят для всех автомобилей, поэтому перед покупкой стоит проконсультироваться с профессионалами или обратиться к производителю. Это поможет избежать проблем с установкой и эксплуатацией.
6. Рекомендации от владельцев
Перед покупкой раздаточной коробки полезно ознакомиться с отзывами и рекомендациями других владельцев внедорожников. Это может дать представление о реальных характеристиках и недостатках различных моделей раздаточных коробок, а также о том, как они ведут себя в условиях бездорожья.
В заключение, выбор раздаточной коробки для внедорожника — это ответственный процесс, требующий внимательного подхода. Учитывая указанные советы, можно сделать осознанный выбор, который обеспечит надежность и высокую проходимость автомобиля в любых условиях.
Вопрос-ответ
Какова основная функция раздаточной коробки в автомобиле?
Раздаточная коробка предназначена для распределения крутящего момента между передними и задними колесами автомобиля, что позволяет улучшить сцепление с дорогой и управляемость, особенно в условиях бездорожья или на скользких покрытиях.
Какие существуют основные виды раздаточных коробок?
Существуют несколько основных видов раздаточных коробок: механические, автоматические и электронные. Механические раздаточные коробки требуют ручного переключения режимов, автоматические могут переключаться самостоятельно, а электронные управляются с помощью датчиков и системы управления автомобиля.
Каковы признаки неисправности раздаточной коробки?
Признаки неисправности раздаточной коробки могут включать в себя посторонние шумы при работе, трудности с переключением режимов, вибрации и утечки масла. Если вы заметили эти симптомы, рекомендуется обратиться к специалисту для диагностики и ремонта.
-
Читайте также:
Советы
СОВЕТ №1
Изучите устройство раздаточной коробки вашего автомобиля. Понимание ее конструкции и принципа работы поможет вам быстрее диагностировать возможные неисправности и выбрать правильные методы их устранения.
СОВЕТ №2
Регулярно проверяйте уровень и состояние масла в раздаточной коробке. Это поможет предотвратить износ деталей и продлить срок службы агрегата. Заменяйте масло согласно рекомендациям производителя.
СОВЕТ №3
Обращайте внимание на необычные звуки и вибрации при работе раздаточной коробки. Если вы заметили что-то подозрительное, не откладывайте диагностику — это может помочь избежать более серьезных поломок в будущем.
СОВЕТ №4
При выборе автомобиля с полным приводом, ознакомьтесь с типами раздаточных коробок и их особенностями. Это поможет вам сделать осознанный выбор и избежать проблем с эксплуатацией в будущем.
