Разболтовка колесных дисков — ключевой параметр, определяющий совместимость дисков с автомобилем и их установку. Знание разболтовки необходимо для выбора подходящих колес, что влияет на безопасность и управляемость транспортного средства. В статье рассмотрим основные показатели разболтовки, научим измерять этот параметр с помощью простых формул и предоставим таблицы совместимости для правильного выбора дисков.
5 основных размеров дисков
Наиболее распространёнными являются диски с разболтовкой, если не учитывать старые модели FIAT и некоторые другие автомобили, такие как вазовская разболтовка 4х 98, которая используется как на 4, так и на 5 болтов (шпилек).
Самые востребованные разболтовки:
- 4×100;
- 4×108;
- 5×100;
- 5×108;
- 5×112.
Хотя сложно точно определить, какие размеры наиболее популярны, существует множество других вариантов, применяемых на известных массовых автомобилях.
Однако разболтовка — это не единственный параметр, определяющий выбор диска.
Существуют и другие важные характеристики:
- диаметр центрального отверстия;
- ширина;
- вылет;
- параметры закраин диска и многие другие.
Разболтовка колесных дисков — это расстояние между крепежными отверстиями, которое определяет, как диск будет крепиться к ступице автомобиля. Эксперты подчеркивают, что правильная разболтовка критически важна для обеспечения безопасности и стабильности автомобиля на дороге. Измеряется она в миллиметрах и обозначается в формате «число отверстий x расстояние между ними». Например, 5×114,3 означает, что диск имеет пять отверстий, расположенных на расстоянии 114,3 мм друг от друга. Для точного измерения специалисты рекомендуют использовать штангенциркуль или специальный измерительный инструмент. Неправильная разболтовка может привести к неравномерному износу шин и даже к авариям, поэтому важно тщательно проверять параметры перед покупкой новых дисков.
Как самостоятельно измерить разболтовку диска

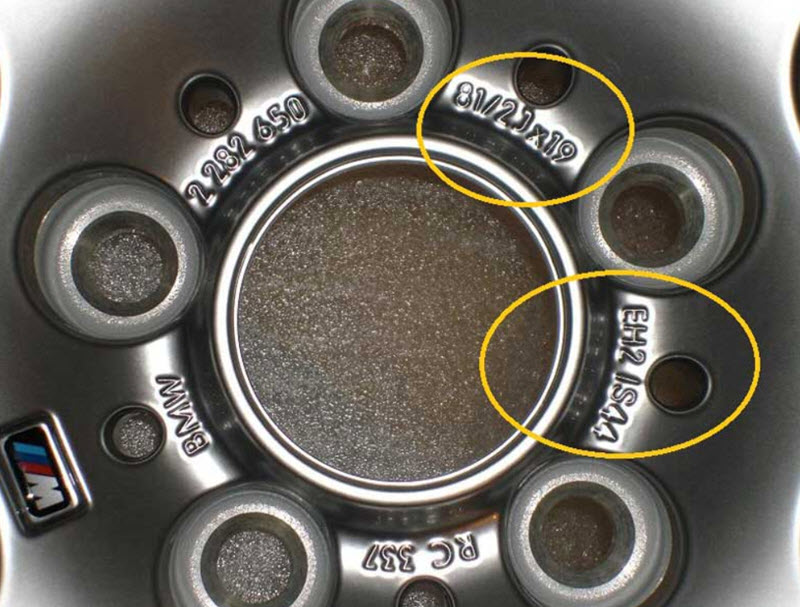

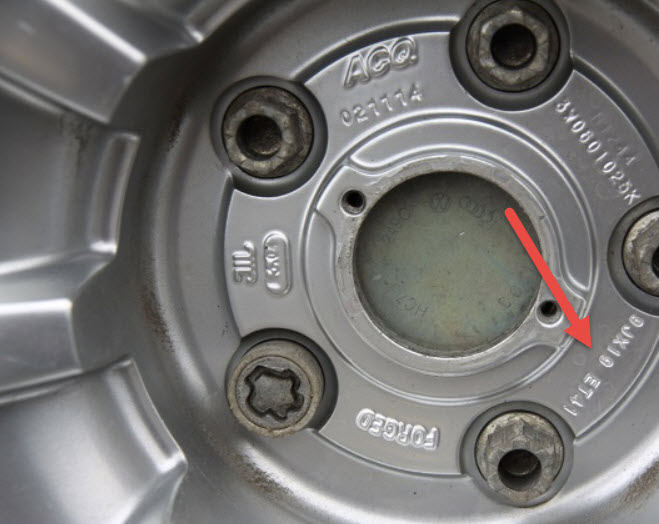

На самом деле, необходимость в проведении измерений возникает довольно редко. Необходимый параметр можно легко найти в характеристиках конкретной модели автомобиля, а для каждого диска он указан на его маркировке.
Однако маркировка на бывших в употреблении деталях может быть стерта, и в таком случае придется определять разболтовку с помощью линейки.
Измерения следует проводить с максимальной точностью. Например, отличить диск с разболтовкой 4×98 от 4×100 бывает довольно сложно. Часто автомобили ВАЗ используют диски с увеличенным PCD, что является неправильным и может быть опасным.
Читайте также:
Даже если колесо установлено более-менее правильно и не вибрирует во время движения, отсутствие полного контакта фасок болтов с гнёздами диска приводит к значительным напряжениям в металле, износу отверстий, усталостным повреждениям в колесных болтах и повышает риск потери колеса во время езды.
Существует два метода измерения – для четного количества шпилек и универсальный.
При четном числе шпилек достаточно точно наметить центры отверстий и измерить расстояние между ними для диаметрально противоположных болтов.
Для этого потребуется штангенциркуль, так как обычная линейка может дать слишком большую погрешность. Например, на диске нужно измерить расстояние между краями отверстий: у одного из них – изнутри, у другого – снаружи. Поскольку диаметры гнёзд под болты изготовлены с высокой точностью, это и будет искомый PCD.
| Параметр разболтовки | Описание | Как измерить |
|---|---|---|
| PCD (Pitch Circle Diameter) | Диаметр окружности, проходящей через центры всех крепежных отверстий. | Измерьте расстояние между центрами двух противоположных отверстий (для четного количества отверстий) или расстояние между центрами двух соседних отверстий и умножьте на коэффициент (для нечетного количества отверстий). |
| Количество крепежных отверстий | Число болтов или гаек, которыми диск крепится к ступице. | Просто посчитайте количество отверстий на диске. |
| DIA (Центральное отверстие) | Диаметр центрального отверстия диска, которое центрируется на ступице автомобиля. | Измерьте внутренний диаметр центрального отверстия диска. |
Интересные факты
Вот несколько интересных фактов о разболтовке колесных дисков и методах ее измерения:
-
Определение разболтовки: Разболтовка колесных дисков — это расстояние между центрами противоположных отверстий для крепежа (болтов или гаек) на диске. Обычно она указывается в виде двух чисел, например, 5×114,3, где «5» — количество отверстий, а «114,3» — диаметр окружности, на которой расположены эти отверстия, измеряемый в миллиметрах.
-
Методы измерения: Чтобы измерить разболтовку, можно использовать несколько методов. Один из самых простых — это измерение расстояния между центрами двух противоположных отверстий с помощью штангенциркуля. Также существует специальный инструмент — шаблон для измерения разболтовки, который позволяет быстро и точно определить нужные параметры.
-
Влияние на совместимость: Правильная разболтовка критически важна для безопасности и совместимости колесных дисков с автомобилем. Даже небольшие отклонения могут привести к неравномерному износу шин, ухудшению управляемости и даже к авариям. Поэтому при замене колес или дисков всегда стоит проверять разболтовку, чтобы избежать неприятных последствий.
Формула для расчета и таблицы совместимости

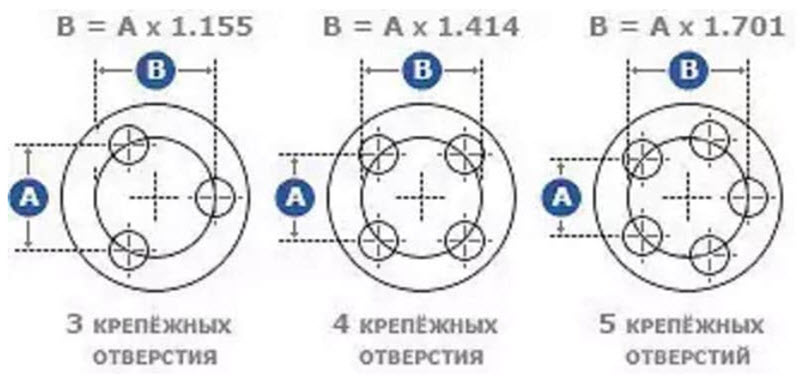

При наличии нечётного количества отверстий одного измерения будет недостаточно. В таком случае необходимо измерить расстояние между осями двух соседних болтов, а затем использовать для расчетов простые формулы.
Предположим, что расстояние составляет X. В зависимости от количества болтов, которое может варьироваться от 3 до 5, применяются следующие формулы:
- 3 болта. PCD = 1,155 * X
- 4 болта. PCD = 1,414 * X
- 5 болтов. PCD = 1,701 * X
Эти формулы были получены в результате простых геометрических расчетов, и каждый желающий может самостоятельно проверить их и получить более точные коэффициенты.
В качестве ориентировочной справочной информации можно воспользоваться таблицей совместимости моделей автомобилей по критерию одинакового PCD.
-
Читайте также:
Как уже упоминалось, это не означает полной взаимозаменяемости дисков, так как другие параметры, как правило, не совпадают.
| Размер дисков по PCD | Наиболее распространённые автомобили, где он используется |
| 4×98 | Alfa Romeo 33, 155, 164, FIAT 124, 126, Brava, Cinquecento, Croma, Multipla, Palio, Panda, Punto, Seicento, Tempra, Tipo, Uno, Lancia Delta, Lada |
| 4×100 | Старые модели Audi, Mini, BMW 3, Daewoo Espero, Lanos, Nexia, Daihatsu Charade, Cuore, Grand Move, Honda CRX, Civic, Accord, Integra, Jazz, Kia Spectra / Sephia, Mazda 121, 323, MX5, Mitsubishi Carisma, Colt, Lancer, Nissan Micra, Sunny, Opel Ascona, Astra, Calibra, Corsa, Kadett, Vectra, Zafira, Renault Clio, Espace, Kangoo, Megane, Twingo, Seat Ibiza, Toledo, Skoda Felicia, Suzuki Baleno, Toyota Corolla, Yaris, Volkswagen Golf, Jetta, Passat, Polo, Volvo 440 |
| 4×108 | Audi 80, 100, Citroen BX, ZX, Berlingo, Visa, Xantia, Xsara, Ford Escort, Fiesta, Ka, Mondeo, Peugeot 106, 205, 206, 306, 307, 405, 406, Partner, Saab 900, 9000, Volvo 850 |
| 4×114,3 | Daewoo Matiz, Honda Civic VTEC, Accord, Prelude, Hyundai Accent, Sonata, Mitsubishi Carisma, Colt, Galant, Lancer, Space Wagon, Nissan Almera, Primera, Suzuki Alto, Swift, Volvo S40, V40 |
| 5×100 | Audi A3, TT, Skoda Octavia, Subaru Forester, Impreza, Legacy, Outback, Toyota Avensis, Carina, Celica, Volkswagen New Beetle |
| 5×108 | Citroen XM, Jumper, Ferrari, Ford Focus, Mondeo, Volvo 740, 760, 780 |
| 5×112 | Audi 100 CS, Quattro, Audi A4, S2, S4, A6, A8, Ford Galaxy, Mercedes Benz 280SL, 600SL, SLK, A, Vito, Volkswagen T1, T4 |
| 5×114,3 | Американские автомобили, Daihatsu Terios, Honda Odysee, CRV, Lexus, старые модели Mazda, Toyota RAV4 |
| 5×115 | Американские автомобили |
| 5×120 | Range Rover, Rolls Royce |
| 5×139,7 | Lada 4×4, Chevrolet Niva, УАЗ |
Важно помнить, что диски, устанавливаемые на автомобили, могут значительно различаться в зависимости от конкретной модификации модели и выбранной комплектации.
Влияние разболтовки на выбор колес и безопасность
Разболтовка колесных дисков — это расстояние между крепежными отверстиями, которые используются для установки дисков на ступицы автомобиля. Это значение критически важно для обеспечения правильной установки колес, их надежности и безопасности во время эксплуатации. Неправильная разболтовка может привести к серьезным последствиям, включая повреждение дисков, ухудшение управляемости автомобиля и даже аварии.
Разболтовка измеряется в миллиметрах и обозначается в формате «XxY», где X — это количество крепежных отверстий, а Y — расстояние между ними. Например, разболтовка 5×114.3 означает, что диск имеет 5 отверстий, и расстояние между ними составляет 114.3 мм. Существует множество стандартов разболтовки, и каждый производитель автомобилей может использовать свои собственные параметры, что делает важным правильный выбор дисков при замене.
При выборе колесных дисков необходимо учитывать не только разболтовку, но и другие параметры, такие как вылет (ET), диаметр и ширина диска. Все эти характеристики должны соответствовать требованиям автомобиля, чтобы обеспечить оптимальную работу подвески и безопасность на дороге. Неправильный выбор может привести к неравномерному износу шин, ухудшению управляемости и даже повреждению компонентов подвески.
Кроме того, разболтовка влияет на совместимость дисков с различными моделями автомобилей. Например, если вы планируете установить диски от другого автомобиля, необходимо убедиться, что разболтовка совпадает. В противном случае, даже если диск физически подходит, его установка может оказаться невозможной или небезопасной.
Для измерения разболтовки можно использовать несколько методов. Один из самых простых способов — это использование штангенциркуля для измерения расстояния между центрами двух противоположных отверстий. Однако для более точного измерения рекомендуется использовать специальные инструменты, такие как шаблоны для разболтовки, которые позволяют быстро и точно определить нужные параметры.
Важно помнить, что при установке новых колесных дисков необходимо также проверять состояние крепежных элементов. Изношенные или поврежденные болты могут привести к ослаблению крепления и, как следствие, к аварийной ситуации. Регулярная проверка и обслуживание колесной системы автомобиля — залог вашей безопасности на дороге.
-
Читайте также:
Вопрос-ответ
Что такое разболтовка и почему она важна при выборе колес?
Разболтовка — это расстояние между центрами двух противоположных отверстий для крепления колеса, измеряемое в миллиметрах. Она важна, потому что неправильная разболтовка может привести к несовместимости колес с автомобилем, что может вызвать проблемы с безопасностью и управляемостью.
Как правильно измерить разболтовку колесного диска?
Чтобы измерить разболтовку, необходимо определить расстояние между центрами двух противоположных отверстий для крепления. Для этого можно использовать штангенциркуль или линейку. Если диск имеет четное количество отверстий, измерьте расстояние между двумя отверстиями, расположенными напротив друг друга. Если количество отверстий нечетное, измерьте расстояние между двумя соседними отверстиями и умножьте его на 1.414 (корень из 2).
Как выбрать колеса с правильной разболтовкой для своего автомобиля?
Для выбора колес с правильной разболтовкой необходимо обратиться к технической документации вашего автомобиля или проконсультироваться с профессионалом. Также можно проверить разболтовку текущих колес, чтобы убедиться, что новые диски будут совместимы. Важно учитывать не только разболтовку, но и другие параметры, такие как диаметр и ширина диска.
Советы
СОВЕТ №1
Перед покупкой новых колесных дисков обязательно проверьте разболтовку ваших текущих дисков. Это поможет избежать ошибок при выборе и обеспечит правильную установку на ваш автомобиль.
СОВЕТ №2
Для измерения разболтовки используйте штангенциркуль или линейку. Измерьте расстояние между центрами двух соседних отверстий для крепления, а также расстояние между отверстиями, чтобы определить количество болтов и их расположение.
СОВЕТ №3
Обратите внимание на стандартные размеры разболтовки, такие как 4×100 или 5×112. Эти обозначения указывают на количество болтов и диаметр окружности, на которой они расположены. Знание этих параметров поможет вам выбрать совместимые диски.
СОВЕТ №4
Если у вас возникают сомнения в правильности измерений или выборе дисков, обратитесь к специалистам в автосервис или магазине автозапчастей. Профессионалы помогут вам подобрать идеальные колеса для вашего автомобиля.
