Картер двигателя — ключевой элемент, обеспечивающий работу двигателя внутреннего сгорания (ДВС). Он защищает внутренние компоненты, обеспечивает их правильную работу и удерживает масло для смазки. В статье рассмотрим назначение, конструкцию и виды картеров, а также их расположение в двух-, четырех- и оппозитных моторах. Обсудим характерные неисправности картеров и способы их защиты, что поможет владельцам автомобилей лучше понимать устройство своего транспортного средства и заботиться о его исправности.

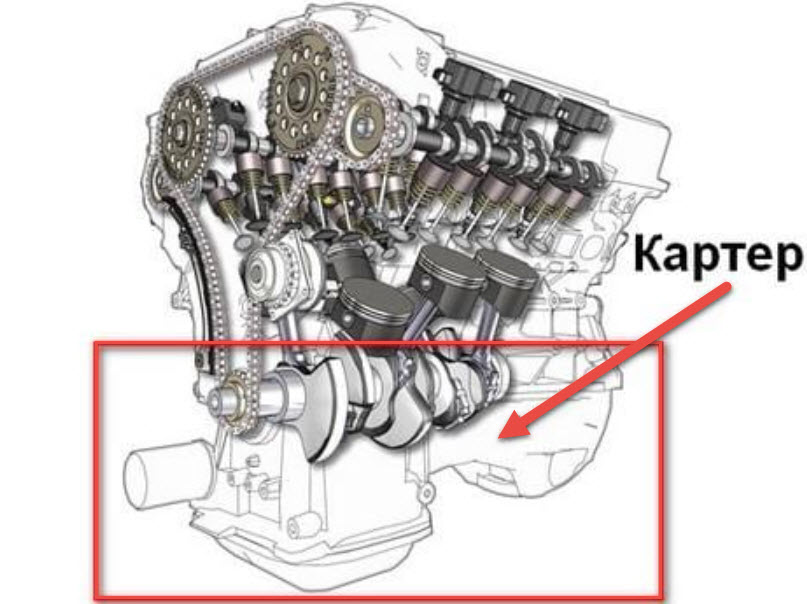

Зачем двигателю нужен картер
В большинстве двигателей картер служит для размещения масляной ванны и различных компонентов, которые обеспечивают функционирование системы смазки.
Однако, учитывая его значительный объем, в картере также находятся многие другие механизмы:
- коленчатый вал с подшипниками и отлитыми в блоке опорами;
- элементы системы вентиляции газов, образующихся в процессе работы;
- манжеты уплотнений на выходах переднего и заднего концов коленвала;
- упорные полукольца, предотвращающие продольное смещение вала;
- масляный насос с фильтром для грубой очистки;
- балансирные валы, которые уравновешивают кривошипно-шатунный механизм в теоретически несбалансированных двигателях;
- форсунки для дополнительной смазки и охлаждения поршней;
- масляный щуп и датчик уровня масла.
В старых нижневальных моторах также устанавливался распредвал в картере, а привод клапанов осуществлялся через толкатели, представляющие собой штанги, идущие к головке блока.
Картер двигателя представляет собой основную часть конструкции, выполняющую несколько ключевых функций. Эксперты отмечают, что его основное назначение заключается в обеспечении герметичности и защиты внутренних компонентов двигателя от внешних воздействий, таких как пыль и влага. Расположенный в нижней части двигателя, картер служит также резервуаром для масла, что способствует смазке движущихся частей и снижению трения. Конструкция картера обычно включает в себя прочные металлические сплавы, что обеспечивает его долговечность и устойчивость к высоким температурам. Специалисты подчеркивают, что правильное проектирование и изготовление картера имеют решающее значение для надежности и эффективности работы всего двигателя.
Конструкция
Обычно картер представляет собой нижнюю часть отливки блока цилиндров, соединённую с поддоном через прокладку.
Однако существуют и более сложные конструкции, в которых к блоку прикреплена промежуточная плита, закрывающая постели коленвала с коренными вкладышами. Это позволяет уменьшить массу блока и одновременно повысить его жёсткость, что крайне важно для долговечной работы поршневой группы.
Данная жёсткость особенно критична для двигателей, полностью изготовленных из лёгких сплавов, так как даже незначительные деформации блока могут привести к неравномерному износу цилиндров и образованию задиров.
Масляный насос может быть установлен на переднем торце коленвала или под ним; в последнем случае он приводится в действие отдельной цепью от звёздочки вала. Балансиры могут располагаться в постелях вала или объединяться в единый блок с нижним маслонасосом, формируя функционально завершённый модуль.
Жёсткость конструкции достигается за счёт литого оребрения и дополнительных перегородок, в которых могут быть предусмотрены отверстия для снижения насосных потерь от нижней части поршней.
Читайте также:
Отвод тепла осуществляется через циркуляцию масла, и иногда поддон изготавливается литым из лёгкого сплава с развитыми рёбрами для охлаждения. Однако чаще поддон штампуется из тонкой стали, что делает его более экономичным и надёжным при возможных ударах от наезда на препятствия.
| Аспект | Описание | Детали |
|---|---|---|
| Назначение | Защита внутренних компонентов двигателя и хранение моторного масла. | Предотвращает попадание грязи, пыли и воды в двигатель. Служит резервуаром для масла, необходимого для смазки и охлаждения движущихся частей. |
| Расположение | Нижняя часть двигателя внутреннего сгорания. | Крепится к блоку цилиндров снизу. Обычно находится под коленчатым валом и шатунами. |
| Конструкция | Обычно представляет собой литой или штампованный корпус из металла. | Материал: Чугун, алюминиевые сплавы, сталь. Форма: Ваннообразная, с углублением для сбора масла (поддон). Элементы: Сливная пробка, маслозаборник, иногда перегородки для предотвращения вспенивания масла. |
| Типы | Различаются по конструкции и назначению. | Мокрый картер: Масло хранится непосредственно в поддоне картера. Сухой картер: Масло хранится в отдельном резервуаре, а из картера откачивается насосом. |
| Функции | Помимо хранения масла, выполняет ряд других важных задач. | Охлаждение масла: Большая площадь поверхности способствует рассеиванию тепла. Защита от ударов: Предохраняет коленчатый вал и другие детали от механических повреждений. Герметизация: Предотвращает утечку масла. |
Интересные факты
Вот несколько интересных фактов о картере двигателя:
-
Назначение и защита: Картер двигателя выполняет не только функцию контейнера для масла, но и защищает внутренние компоненты двигателя от загрязнений и механических повреждений. Он предотвращает утечку масла и обеспечивает необходимую герметичность, что критически важно для нормальной работы двигателя.
-
Конструкция и материалы: Картеры могут быть изготовлены из различных материалов, включая алюминий, чугун и композитные материалы. Алюминиевые картеры легче и обеспечивают лучшую теплоотводимость, что способствует более эффективному охлаждению двигателя. Чугунные картеры, в свою очередь, обладают высокой прочностью и устойчивостью к износу.
-
Расположение и интеграция: Картер двигателя обычно располагается в нижней части двигателя и служит основанием для других компонентов, таких как коленчатый вал и масляный насос. В современных двигателях картер может быть интегрирован с другими системами, например, с системой смазки, что позволяет уменьшить вес и повысить эффективность конструкции.
Виды картеров
В зависимости от разновидности двигателя, на картер могут быть возложены дополнительные задачи.
Картер двухтактного двигателя

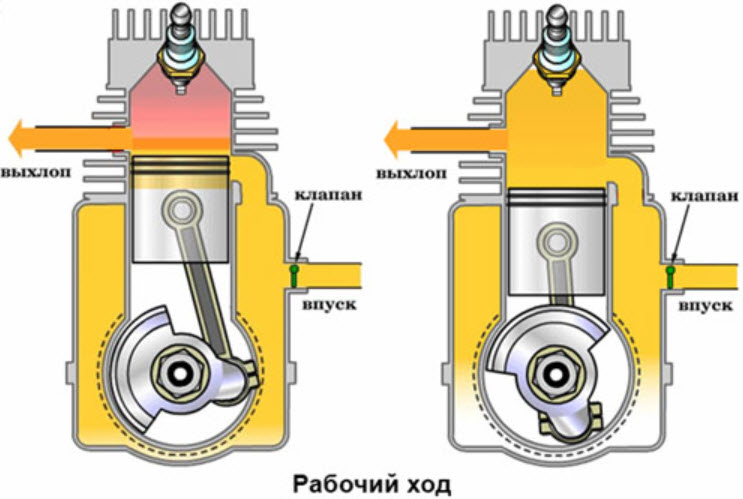

В двухтактных двигателях картер играет важную роль в предварительном сжатии топливной смеси. Она попадает в подпоршневое пространство во время сжатия в цилиндре.
Когда поршень движется вниз, давление под ним возрастает, и как только открывается перепускной канал в нижней части цилиндра, смесь топлива и воздуха направляется в камеру сгорания. Это обуславливает высокие требования к герметичности картера, наличию впускного клапана и качественным уплотнениям на шейках коленчатого вала.
В таких системах отсутствует масляная ванна, а смазка осуществляется путем добавления специального двухтактного масла в рабочую смесь, которое затем сгорает вместе с бензином.
Картер четырёхтактного двигателя

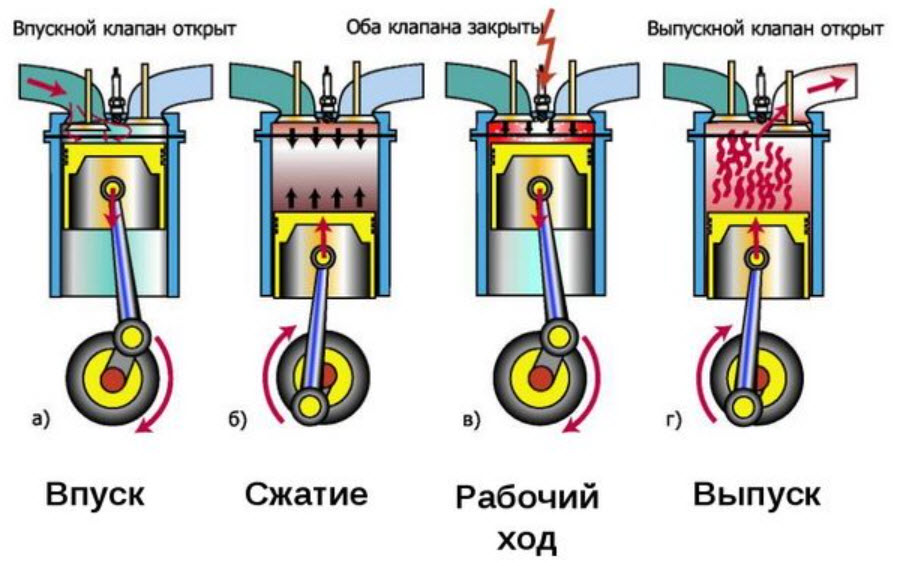

В четырехтактном цикле топливо может попасть в картер только в случае возникновения неисправностей. В обычных условиях картер выполняет функцию резервуара для масла, которое стекает в него через специальные каналы и места трения.
-
Читайте также:
В самой нижней части поддона находится масляный заборник насоса, оснащенный сетчатым фильтром для грубой очистки. Между противовесами коленчатого вала и уровнем масла поддерживается определенное расстояние, чтобы избежать вспенивания при их взаимодействии.
Картер оппозитного двигателя

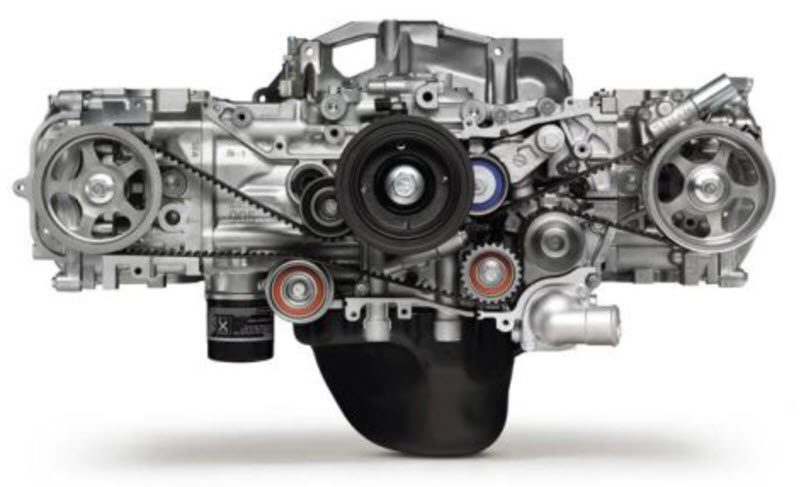

В оппозитных двигателях картер выполняет роль ключевого силового компонента, обеспечивая жесткость всего блока. Он отличается компактными размерами, что является одним из достоинств автомобильного «боксёра» — сниженной высотой, что, в свою очередь, способствует уменьшению общего центра масс автомобиля.

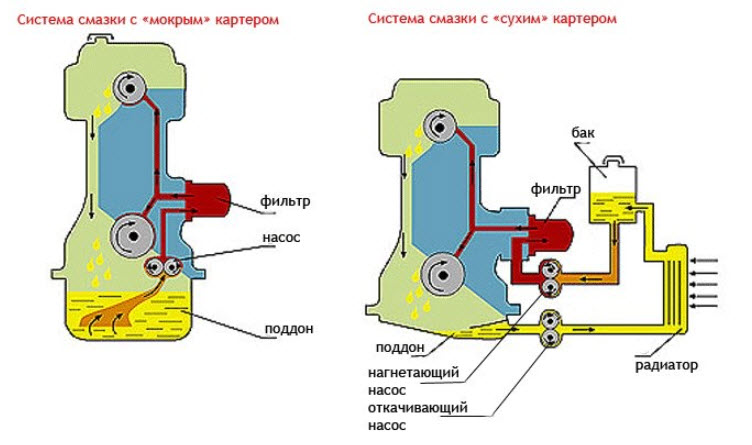

Что такое сухой картер
Хранить масло в виде ванны, заполненной до определённого уровня, возможно только в статичных или близких к этому условиях. Спортивные автомобили не способны обеспечить такие условия, так как они подвергаются постоянным сильным ускорениям в разных направлениях, из-за чего масло оказывается в самых неожиданных местах, но только не в приёмнике маслонасоса, расположенном на дне поддона.
По этой причине в таких автомобилях используется система смазки с так называемым сухим картером. В этой системе масло не задерживается внизу, а сразу же подхватывается несколькими мощными насосами, отделяется от воздуха и подаётся к необходимым компонентам.
Хотя такая система значительно усложняет конструкцию, без неё не обойтись. Это также актуально и в авиации, где понятия «верх» и «низ» могут не иметь смысла, и двигатель должен функционировать даже в перевёрнутом полёте.
Характерные поломки

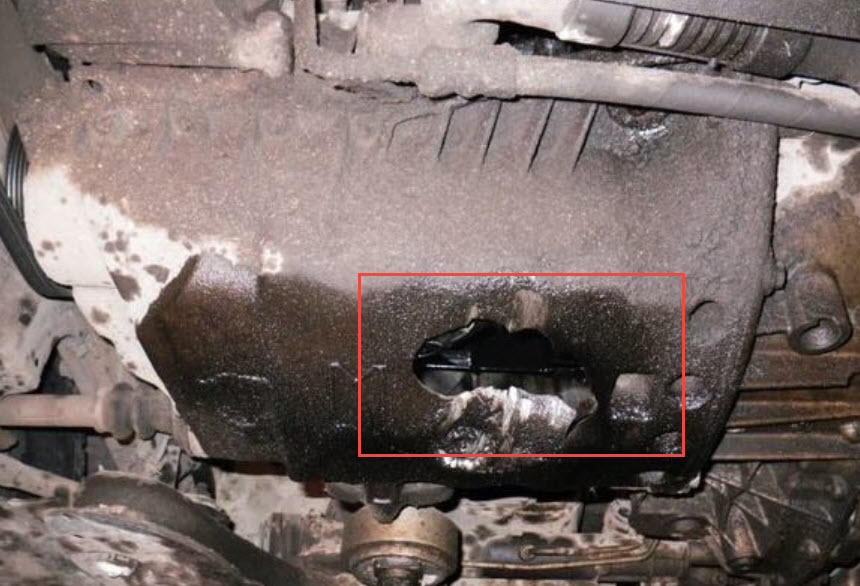

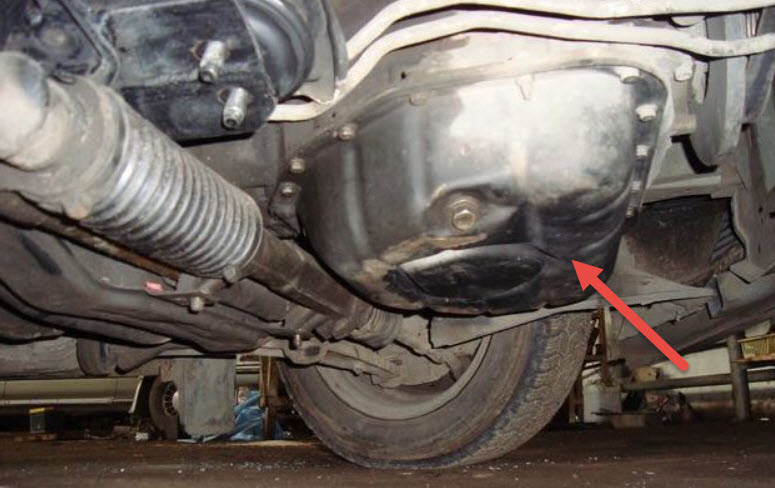

Основная проблема, связанная с картером, заключается в том, что он может столкнуться с препятствием. В результате на поддоне может образоваться вмятина, а в худшем случае он треснет или сместится, что приведет к утечке масла. Без масла двигатель сможет функционировать лишь несколько секунд.
-
Читайте также:
На приборной панели загорится красный индикатор, и в этот момент необходимо немедленно заглушить двигатель, чтобы избежать его полного разрушения.
Иногда картер остается целым после удара, но индикатор все равно сигнализирует о снижении давления масла. Это может указывать на то, что поддон деформировался, что, в свою очередь, привело к повреждению трубки маслоприемника, часто выполненной из алюминиевого сплава.
Насос начнет забирать воздух, что нарушит работу системы смазки. В итоге ситуация останется прежней – без ремонта двигаться дальше будет невозможно.
Защита картера двигателя
Какой бы ни был дорожный просвет вашего автомобиля, иногда препятствия могут оказаться слишком серьезными. Чтобы избежать эвакуации и дорогостоящего ремонта, важно защитить картер.
На легковых автомобилях и кроссоверах, в отличие от внедорожников, защита в основном предназначена для предотвращения попадания брызг от колес. Пластиковые щитки не смогут справиться с ударами о камни. Поэтому рекомендуется устанавливать металлическую защиту, которая обладает большей прочностью.
Хотя пробить такую защиту тоже возможно, она, благодаря ребрам жесткости и креплению к силовому подрамнику, будет действовать как лыжа, поднимая переднюю часть автомобиля. Это значительно повышает шансы на сохранность двигателя.
Защитный лист изготавливается из стального штампованного материала толщиной 2-3 миллиметра или из алюминия, который в два раза толще. Алюминий легче, но его стоимость значительно выше.
Тем, кто готов инвестировать в современные технологии, доступен вариант из кевлара. Защитный лист легко снимается при обслуживании двигателя, а прорези и отверстия в нем обеспечивают необходимую вентиляцию, что крайне важно для предотвращения перегрева масла.
-
Читайте также:
Материалы, используемые для изготовления картера
Картер двигателя, как основная часть конструкции, изготавливается из различных материалов, каждый из которых имеет свои преимущества и недостатки. Основные материалы, используемые для производства картера, включают алюминий, чугун и композитные материалы.
Алюминий является одним из самых распространенных материалов для изготовления картера благодаря своей легкости и высокой прочности. Алюминиевые картеры обеспечивают хорошую теплопроводность, что способствует эффективному охлаждению двигателя. Кроме того, алюминий устойчив к коррозии, что увеличивает срок службы картера. Однако, несмотря на свои преимущества, алюминий может быть более дорогим в производстве по сравнению с другими материалами.
Чугун также широко используется для изготовления картера, особенно в более старых моделях автомобилей. Чугунные картеры обладают высокой прочностью и устойчивостью к износу, что делает их надежными в эксплуатации. Однако чугун значительно тяжелее алюминия, что может негативно сказаться на общей массе автомобиля и его динамических характеристиках. Кроме того, чугун подвержен коррозии, что требует дополнительных мер защиты.
Композитные материалы представляют собой более современный подход к производству картера. Они могут включать в себя комбинации различных волокон и смол, что позволяет создавать легкие и прочные конструкции. Композитные картеры обладают высокой устойчивостью к коррозии и могут быть спроектированы с учетом специфических требований к прочности и жесткости. Однако их производство может быть более сложным и дорогим, что ограничивает их применение в массовом производстве.
Выбор материала для изготовления картера зависит от множества факторов, включая требования к весу, прочности, стоимости и условия эксплуатации. Каждый из материалов имеет свои уникальные характеристики, которые влияют на общую производительность и долговечность двигателя.
