Карданный вал — ключевой элемент трансмиссии автомобиля, передающий крутящий момент от двигателя к колесам. В статье рассмотрим устройство и виды карданных валов, их назначение, а также основные неисправности, с которыми могут столкнуться водители. Знание этих аспектов поможет лучше понять работу автомобиля и своевременно выявлять и устранять проблемы, что повысит безопасность и надежность эксплуатации.
Зачем в машине нужен карданный вал
В простой конструктивной ситуации крутящий момент может быть передан с помощью различных механизмов – ременных, шестеренчатых, цепных и многих других, включая электрические и гидравлические системы. Одним из таких механизмов, который используется практически в каждом автомобиле, является устройство для передачи вращения под углом, отличающимся от нуля или 90 градусов.
Не все компоненты автомобиля соединены жестко, поэтому необходимо использовать соединения, обладающие гибкостью в механическом плане, хотя они обычно состоят из достаточно прочных элементов. Например, это валы, что и дало название карданному валу.
В данном контексте вал соединяет карданные шарниры, образуя вместе с ними полноценную карданную передачу.
Однако потребителю не обязательно разбираться во всех терминологических тонкостях. Для него понятие кардан и передача сводится к карданному валу, а шарнир ассоциируется с крестовиной.
Если же карданная передача устроена более сложно, функционирует плавно и без вибраций, то её могут называть по-разному, избегая упоминания о кардане.
Например, приводы передних колес в легковых автомобилях также можно теоретически отнести к карданным передачам.
Карданный вал является ключевым элементом трансмиссии, обеспечивающим передачу крутящего момента от двигателя к колесам. Эксперты выделяют несколько видов карданных валов, включая одно- и многосоставные, а также валы с различными типами соединений, такими как фланцевые и крестовинные. Устройство карданного вала включает в себя трубы, крестовины и подшипники, которые обеспечивают его гибкость и устойчивость к нагрузкам. Основные неисправности, с которыми могут столкнуться владельцы автомобилей, включают износ крестовин, дисбаланс вала и повреждение подшипников. Эти проблемы могут привести к вибрациям, шуму и даже поломке трансмиссии, что подчеркивает важность регулярного технического обслуживания и диагностики карданного вала.
Предназначение карданной передачи

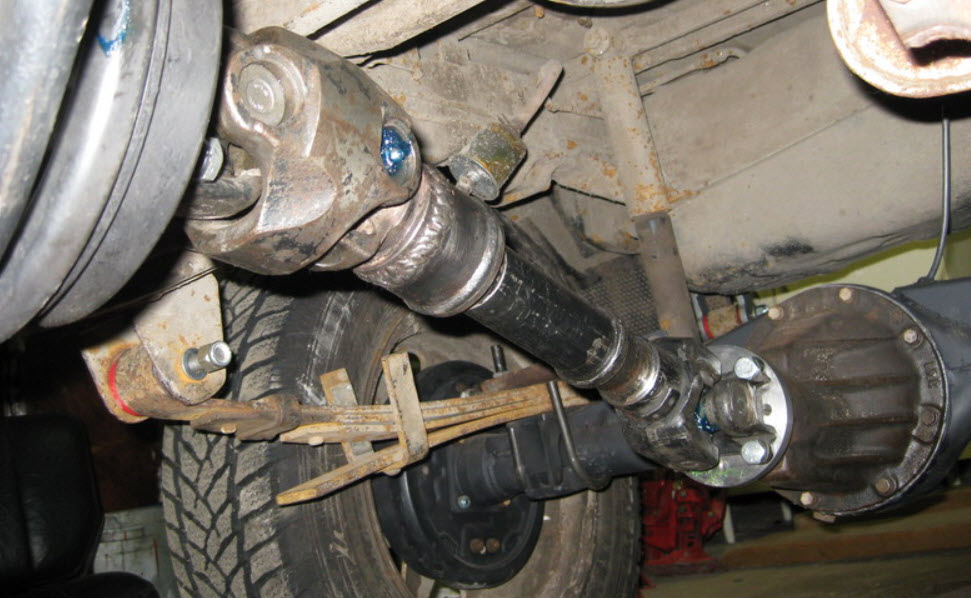

Первоначальное появление карданных валов с шарнирами в автомобилях связано с передачей крутящего момента от вторичного вала трансмиссии к заднему мосту на автомобилях с классической заднеприводной компоновкой.
В этом случае балка моста крепится на рессорах, а позже на пружинах, что позволяет ей перемещаться относительно кузова на значительные расстояния.
Читайте также:
В процессе работы изменяются следующие параметры:
- угол в вертикальной плоскости: если провести прямую линию между хвостовиками вторичного вала трансмиссии и ведущей шестерней редуктора моста, то при движении по неровностям будет заметно, как меняется угол этой линии относительно горизонта;
- угол в горизонтальной плоскости, который варьируется из-за упругости элементов задней подвески и мягких подушек силового агрегата;
- длина карданного вала с шарнирами.
На некоторых автомобилях значительная длина передачи требует использования сложных валов с несколькими шарнирами, которые могут быть разных типов.
| Аспект | Описание | Основные неисправности |
|---|---|---|
| Что такое карданный вал | Механизм, передающий крутящий момент между агрегатами, оси которых не совпадают или меняют свое положение относительно друг друга. | Вибрация, стук, скрежет, люфт, утечка смазки. |
| Устройство | Состоит из одной или нескольких карданных передач (шарниров), соединенных между собой промежуточными опорами и шлицевыми соединениями. | Износ крестовин, износ шлицевых соединений, повреждение подвесного подшипника, деформация трубы вала. |
| Виды | По количеству шарниров: Одношарнирные, двухшарнирные, многошарнирные. По типу шарниров: Шарниры неравных угловых скоростей (крестовины), шарниры равных угловых скоростей (ШРУСы). |
Крестовины: Износ подшипников, разрушение игольчатых подшипников, коррозия. ШРУСы: Разрыв пыльника, попадание грязи, износ шариков и сепаратора. |
| Применение | Автомобили (привод задних и полноприводных колес), сельскохозяйственная техника, промышленное оборудование. | Зависит от условий эксплуатации и нагрузок. |
| Признаки неисправности | Вибрация при движении, стук при трогании или переключении передач, гул, скрежет, утечка смазки. | Игнорирование признаков может привести к серьезным поломкам трансмиссии. |
Интересные факты
Вот несколько интересных фактов о карданном вале:
-
Принцип работы: Карданный вал использует карданные соединения для передачи крутящего момента между двумя несоосными валами. Это позволяет компенсировать угловые смещения и обеспечивает плавную передачу мощности, что особенно важно в автомобилях и других транспортных средствах.
-
Разнообразие конструкций: Существует несколько видов карданных валов, включая одно- и многосекционные. Многосекционные карданные валы используются в длинных автомобилях, таких как грузовики и автобусы, где требуется передача мощности на большие расстояния.
-
Основные неисправности: Наиболее распространенные неисправности карданного вала включают износ подшипников, повреждение крестовин и дисбаланс вала. Эти проблемы могут привести к вибрациям, шуму и даже поломке трансмиссии, что делает регулярную диагностику и обслуживание карданного вала важными для надежной работы автомобиля.

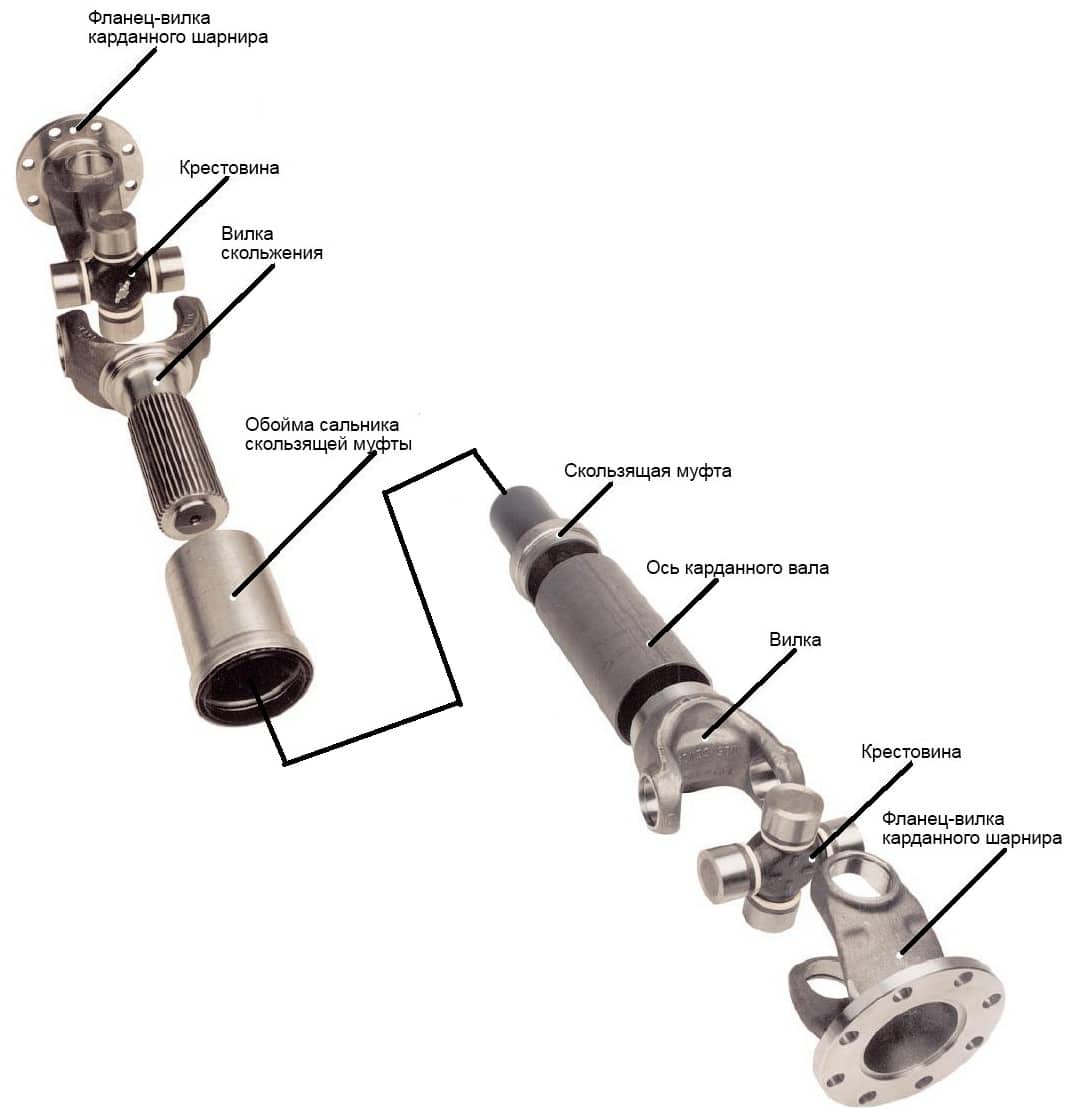

Устройство
Передача включает в себя несколько ключевых компонентов:

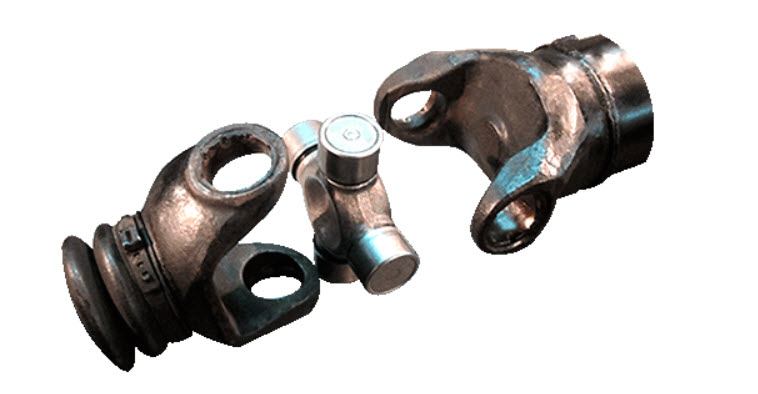

- карданные шарниры, которые могут быть как простыми крестовинами, так и более сложными, высокофункциональными или экономичными эластичными вариантами;
- жёсткие трубчатые валы, которые соединяют шарниры;
- дополнительные элементы крепления, такие как подвесные подшипники и муфты;
- шлицевые соединения, которые позволяют компенсировать изменения в длине.
Простые валы имеют свои недостатки, включая вибрационные нагрузки и неравномерность вращения.
Виды
Расчет карданной передачи осуществляется на этапе проектирования автомобиля, после чего принимаются решения относительно конкретных технических характеристик шарниров и подвесок.
Асинхронные
Шарнир, который позволяет изменять угол в двух плоскостях, называется асинхронным. Это связано с тем, что в нем невозможно достичь равенства мгновенных угловых скоростей и крутящих моментов при любых углах поворота вала.
-
Читайте также:
При этом, чем больше угол наклона в шарнире, тем сильнее проявляется этот нежелательный эффект, вызывая вибрации во время движения.

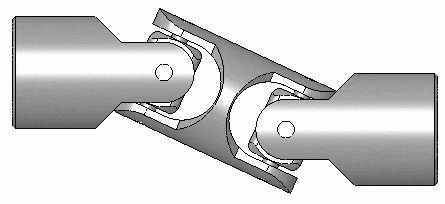

Некоторую компенсацию неравномерности можно достичь, используя две крестовины, расположенные на каждом конце вала и повернутые относительно друг друга на 90 градусов. Однако полностью решить проблему это не позволяет, так как невозможно обеспечить параллельность осей входного и выходного хвостовиков (фланцев).
Синхронные

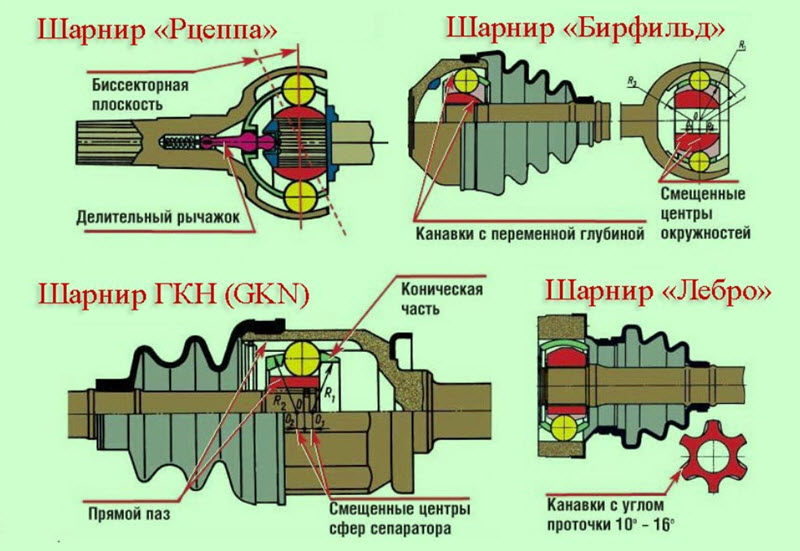

Синхронный шарнир, также известный как шарнир равных угловых скоростей (ШРУС), представляет собой устройство, состоящее из нескольких шариков, которые перемещаются между внутренней и наружной обоймами. Эти шарики движутся по тщательно рассчитанной траектории, что позволяет поддерживать равенство момента и обеспечивает плавную работу даже при значительных углах.
Данная передача функционирует без вибраций, однако ее стоимость значительно выше, так как она является элементом точной механики.
Гибкая и жесткая полукарданная передача
В некоторых случаях может быть разумно отказаться от использования крестовины или ШРУСа, если угол наклона оси минимален. Вместо этого можно применить эластичную резиновую муфту, которая компенсирует отклонения благодаря внутреннему перемещению слоев.
Такой шарнир, помимо своей доступной стоимости, обладает рядом преимуществ: он работает практически бесшумно, эффективно гасит крутильные колебания и не требует регулярной смазки. Поэтому резиновые муфты можно встретить даже на премиальных автомобилях, где цена не является определяющим фактором.

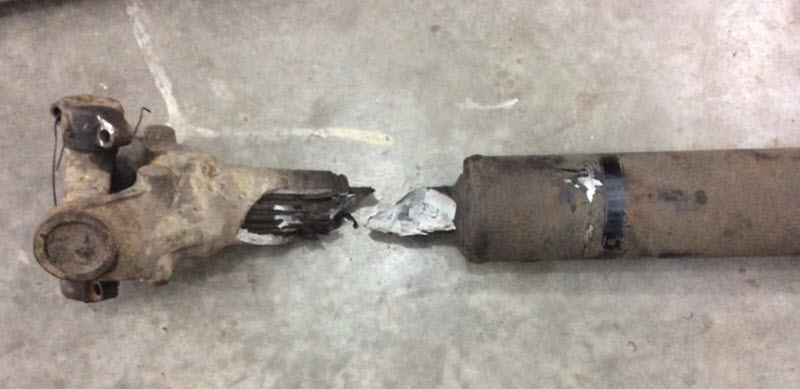

Основные неполадки кардана
В карданной передаче изнашиваются все элементы, кроме валов. Как крестовины, так и ШРУС имеют конструкцию, схожую с подшипниками качения, поэтому процесс их износа протекает аналогично.
В данном случае наблюдаются усталостные явления в материалах качающихся тел, а также истирание канавок и коррозия. Шарниры требуют регулярной смазки, что не всегда удается обеспечить на протяжении всего срока службы.
Подобные проблемы также касаются шлицевых соединений. Эластичные муфты теряют свою работоспособность с течением времени, что связано как с усталостью материала, так и с его старением.
Утечка масла
Шарниры обычно обрабатываются консистентной смазкой, свойства которой зависят от типа игольчатых подшипников крестовин, шариков ШРУС или трения в шлицах.
Все эти элементы стараются защитить с помощью чехлов и сальников, однако в условиях эксплуатации под автомобилем такая защита оказывается временной. Смазка может вытекать из-за перегрева или вымываться при попадании воды. В результате износ шарнира начинает происходить с критической скоростью.
Вибрация при разгоне и стуки в КПП
На начальных этапах износ проявляется исключительно в акустических признаках, что и позволяет диагностировать состояние карданной передачи.
Скрип во время ускорения
Наиболее распространённым признаком износа крестовин является скрип, который появляется сразу после начала движения и усиливается по мере разгона.
В таких условиях нагрузка достигает максимума, что приводит к нагреву ржавых иголок в чашке крестовины, вызывая их вибрацию и характерный звук. Интересно, что этот скрип синхронизирован с вращением карданного вала, а не колёс, так как скорости этих элементов различаются в несколько раз из-за передаточного отношения редуктора моста.
Проблемы с подвесным подшипником
Промежуточный подвес карданного вала представляет собой стандартный подшипник качения, который помещён в эластичную резиновую муфту. Эта муфта крепится к кузову или раме с помощью металлической оболочки и кронштейна.
Используемый подшипник имеет закрытую конструкцию и оснащён резинометаллическими защитными кольцами, а также обеспечивает пожизненный запас смазки. Однако полная герметичность отсутствует, что приводит к старению и вымыванию смазки, в результате чего подшипник начинает корродировать и выходит из строя. Это обычно проявляется в виде гудения и воев.
Если эластичная муфта подвесного подшипника повреждена, карданный вал получает возможность свободно двигаться в поперечном направлении, что вызывает сильные удары и вибрации. Такая ситуация представляет серьёзную опасность, так как может привести к разрушению вала с непредсказуемыми последствиями.
Замена крестовины карданного вала
Замена крестовины требует определённых навыков и опыта. Кроме того, существует риск разбалансировки вала даже при незначительном смещении чашек крестовины относительно вилок.
Поэтому лучше всего обратиться к профессионалам. Многие производители автомобилей не предусматривают возможность замены крестовин отдельно, предлагая только валы в сборе, что значительно увеличивает стоимость ремонта.
Если вы всё же решили выполнить эту процедуру самостоятельно, стоит учесть несколько важных моментов:
- Необходимо тщательно отметить положение всех деталей, чтобы максимально сохранить балансировку. В противном случае, если возникнут вибрации, вам придётся обратиться к специалистам с балансировочным оборудованием.
- Вам понадобятся пресс и оправки нужного размера. Только опытные мастера могут выполнить работу с помощью молотка, нанося удары с необходимой силой.
- В процессе работы важно следить за целостностью сальников, которые легко повредить.
- Рекомендуется иметь возможность регулировать натяжение чашек в вилках, для чего стоит запастись стопорными кольцами разных размеров.
- Ремонтные крестовины могут иметь отличия в конструкции стопорения. Если вы не уверены в своих силах, лучше обратиться в сервисный центр, так как разрушение шарнира во время движения может привести к серьёзным последствиям.
Конструкции карданных валов продолжают совершенствоваться, и не все из них позволяют осуществлять замену крестовин самостоятельно.
Обслуживание
В некоторых валах предусмотрены крестовины, которые позволяют замену смазки через пресс-маслёнки. Для этого используется шприц, который под давлением вводит смазку.
Важно отметить, что смазка должна быть специально разработана для крестовин, так как универсальные составы могут не обеспечить должного результата. Это также относится к смазыванию шлицевых соединений.
Рекомендуется проводить обслуживание после каждого попадания в сложные дорожные условия, когда на шарнир попадает жидкая грязь и вода. Шприцевание шарнира следует осуществлять до тех пор, пока из-под сальников всех четырёх чашек не начнёт выходить чистая нагнетаемая смазка.
Советы по выбору карданного вала для замены
Выбор карданного вала для замены — это важный этап, который требует внимательного подхода и учета множества факторов. Правильный выбор поможет избежать дальнейших проблем с трансмиссией и обеспечит надежную работу автомобиля. Ниже представлены ключевые аспекты, на которые стоит обратить внимание при выборе карданного вала.
1. Совместимость с автомобилем
Первое, на что следует обратить внимание — это совместимость карданного вала с конкретной моделью автомобиля. Необходимо учитывать марку, модель, год выпуска и тип трансмиссии. Для этого лучше всего обратиться к технической документации или консультироваться с профессионалами. Использование неоригинальных или неподходящих деталей может привести к серьезным неисправностям.
2. Материалы и качество изготовления
Карданные валы изготавливаются из различных материалов, таких как сталь, алюминий или композитные материалы. Стальные валы, как правило, более прочные и долговечные, но могут быть тяжелее. Алюминиевые валы легче, что может положительно сказаться на динамике автомобиля, однако они могут быть менее устойчивыми к нагрузкам. Важно выбирать карданный вал от проверенных производителей, которые гарантируют высокое качество и надежность своей продукции.
3. Длина и геометрия
Длина карданного вала должна точно соответствовать требованиям вашего автомобиля. Неправильная длина может привести к неправильной работе трансмиссии и преждевременному износу. Также стоит обратить внимание на геометрию вала, включая углы наклона и расположение крестовин. Эти параметры должны соответствовать оригинальным характеристикам, чтобы избежать вибраций и других проблем в работе.
4. Наличие дополнительных компонентов
При замене карданного вала стоит обратить внимание на наличие всех необходимых компонентов, таких как крестовины, подшипники и фланцы. Некоторые производители предлагают валы в комплекте с этими деталями, что может упростить процесс установки и повысить надежность. Также стоит проверить состояние старых компонентов, так как их замена может быть необходима для обеспечения правильной работы нового вала.
5. Гарантия и сервисное обслуживание
При покупке карданного вала важно уточнить условия гарантии. Надежные производители предлагают длительные гарантии на свою продукцию, что свидетельствует о высоком качестве. Также стоит обратить внимание на возможность сервисного обслуживания и наличия запасных частей. Это может быть полезно в случае возникновения проблем в будущем.
6. Цена
Цена карданного вала может варьироваться в зависимости от производителя, материала и качества. Не стоит экономить на этом компоненте, так как низкая цена может свидетельствовать о низком качестве. Лучше всего выбирать валы средней ценовой категории от известных брендов, которые зарекомендовали себя на рынке.
В заключение, выбор карданного вала для замены — это ответственный процесс, который требует внимательного подхода. Учитывая все вышеперечисленные аспекты, вы сможете выбрать надежный и качественный компонент, который обеспечит долгую и стабильную работу вашего автомобиля.
Вопрос-ответ
Какова основная функция карданного вала в автомобиле?
Основная функция карданного вала заключается в передаче крутящего момента от трансмиссии к задним колесам автомобиля. Он позволяет компенсировать изменения угла между трансмиссией и задним мостом, что особенно важно для автомобилей с задним приводом и полноприводных моделей.
Какие существуют виды карданных валов?
Существует несколько видов карданных валов, включая одноосные и многоосные. Одноосные валы используются в простых системах, тогда как многоосные применяются в более сложных трансмиссиях, где требуется передача крутящего момента на несколько осей. Также карданные валы могут различаться по материалу изготовления, например, стальные и алюминиевые.
Какие основные неисправности могут возникнуть у карданного вала?
Основные неисправности карданного вала включают износ подшипников, повреждение крестовин и дисбаланс вала. Эти проблемы могут привести к вибрации, шуму и даже поломке вала, что негативно сказывается на работе трансмиссии и общей безопасности автомобиля.
Советы
СОВЕТ №1
При выборе карданного вала для замены, обязательно учитывайте его совместимость с вашей моделью автомобиля. Проверьте технические характеристики и размеры, чтобы избежать проблем с установкой.
СОВЕТ №2
Регулярно проводите визуальный осмотр карданного вала на наличие трещин, коррозии или других повреждений. Это поможет выявить потенциальные проблемы на ранней стадии и избежать серьезных поломок.
СОВЕТ №3
Обратите внимание на шумы и вибрации при движении. Если вы заметили необычные звуки или колебания, это может быть признаком неисправности карданного вала. Не откладывайте диагностику, чтобы предотвратить дальнейшие повреждения трансмиссии.
СОВЕТ №4
При обслуживании карданного вала не забывайте о смазке его подшипников и крестовин. Это поможет продлить срок службы детали и улучшить ее работу, особенно в условиях повышенных нагрузок.
