Что означает маркировка фар автомобиля: место расположения, расшифровка и полезные советы

Маркировка фар автомобиля помогает владельцам правильно выбирать и заменять лампы, обеспечивая безопасность на дороге. В статье рассмотрим, где находится маркировка на фарах, как расшифровывать обозначения и какие типы ламп существуют: галогенные, ксеноновые и светодиодные. Эти знания помогут избежать ошибок при замене ламп и продлить срок службы освещения автомобиля.

Что можно узнать по маркировке фар

Минимально необходимая информация, которая должна быть указана на маркировке, обычно включает в себя:

• характеристики, тип и технологию используемых ламп;
• классификацию фары в зависимости от её назначения;
• уровень освещённости, который обеспечивает данный прибор на дороге;
• название страны, которая разрешила использование этой фары и подтвердила её соответствие установленным техническим условиям и сертификату;
• дополнительные данные, касающиеся особенностей автомобилей, для которых предназначен данный световой прибор, дату его выпуска и другие характеристики.

Хотя маркировка не всегда соответствует каким-либо международным стандартам, большинство кодов в целом соответствует общепринятому набору аббревиатур.

Маркировка фар автомобиля является важным элементом, который помогает определить их характеристики и соответствие стандартам. Эксперты отмечают, что на каждой фаре можно найти информацию о производителе, типе лампы и уровне светового потока. Обычно маркировка располагается на задней или боковой стороне фары, что позволяет легко её найти при необходимости.

Расшифровка маркировки включает в себя такие обозначения, как ECE (европейская сертификация), номер модели и класс освещения. Эти данные помогают не только в выборе замены, но и в оценке безопасности и эффективности освещения на дороге. Специалисты подчеркивают, что правильная интерпретация маркировки может значительно повысить уровень безопасности на дороге, так как неправильно подобранные или установленные фары могут привести к ухудшению видимости и увеличению риска аварий.

Внешние световые приборы автомобиля. Курс ПДД РФ 2021

Место расположения

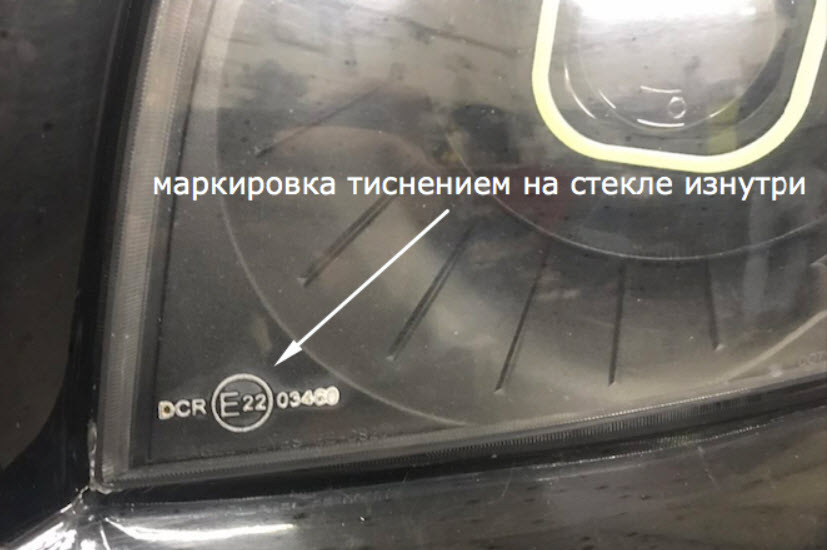

Существует два варианта расположения маркировки: на защитных стеклах оптики и на обратной стороне пластикового корпуса фары.

Второй вариант применяется в тех случаях, когда предусмотрена возможность замены стекол в процессе эксплуатации без необходимости утилизации всей фары, хотя и здесь нет полной ясности.

Иногда дополнительная информация может быть представлена в виде наклеек. Однако такой способ не является надежным, особенно если возникает необходимость юридической проверки соответствия фары установленным стандартам. Более того, подделка таких наклеек может повлечь за собой юридическую ответственность.

Последствия использования фар, не соответствующих сертификатам, могут быть весьма серьезными.

Интересные факты

Вот несколько интересных фактов о маркировке фар автомобиля:

1. Кодировка и стандарты: Маркировка фар обычно включает в себя буквы и цифры, которые указывают на тип лампы, ее мощность и соответствие стандартам. Например, буква «E» в маркировке обозначает, что фара прошла сертификацию в Европе и соответствует требованиям безопасности и качества.

2. Место расположения: Маркировка фар часто располагается на стекле или корпусе фары. Это сделано для удобства проверки и идентификации. В некоторых случаях производители также добавляют информацию о дате производства, что помогает в отслеживании возможных дефектов и отзывов.

3. Различия в регионах: В зависимости от региона, маркировка может отличаться. Например, в Европе и США используются разные системы обозначений, что связано с различиями в законодательстве и требованиях к освещению. Это может повлиять на выбор фар при замене или модернизации автомобиля, особенно если он был импортирован из другой страны.

Когда и какой свет включать? #нефтьмагистраль #автомобилисты

Расшифровка сокращений

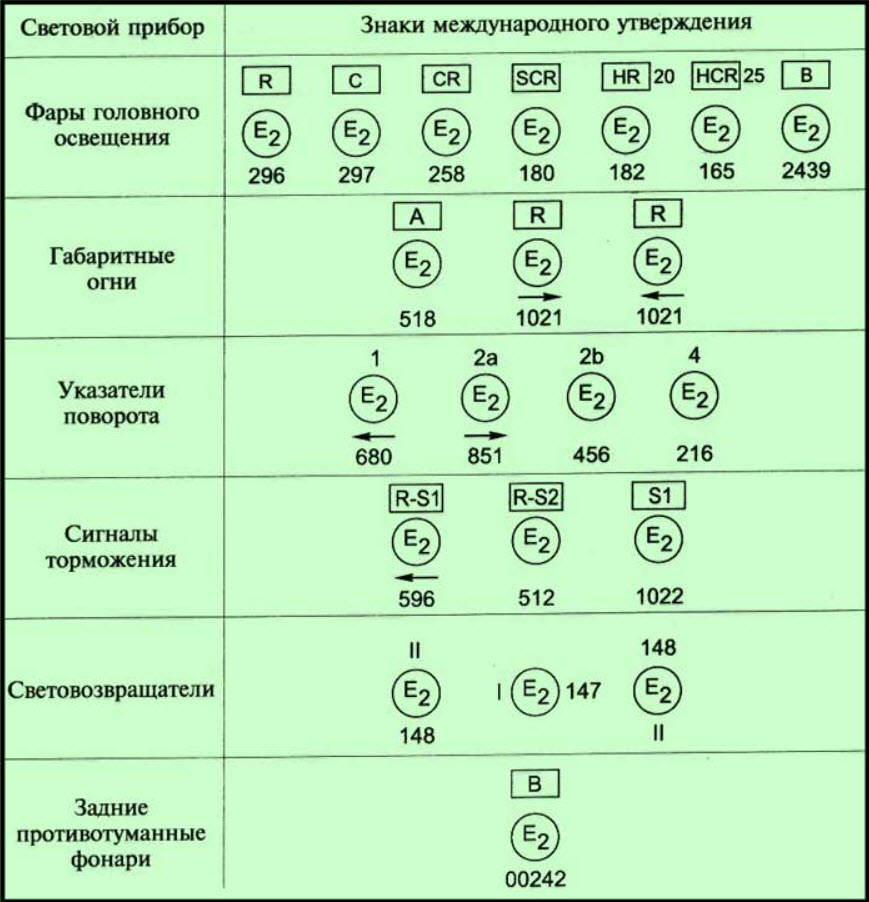

В маркировке приборов практически отсутствуют читаемые надписи. Вместо этого используются условные обозначения, которые требуют расшифровки с помощью специальных таблиц и стандартов.

Например:

• Расположение прибора и направление его света обозначаются символами A, B, C, R и их комбинациями, такими как CR или C/R. Здесь A указывает на головной или боковой свет, B – на противотуманное освещение, а C и R обозначают ближний и дальний свет соответственно. При совместном использовании они формируют комбинированный прибор.
• Тип излучателя различается с помощью букв H или D, которые указывают на использование классических галогенных ламп или газоразрядных источников света, соответственно. Эти буквы располагаются перед основной маркировкой прибора.
• Региональная маркировка включает букву E, которая иногда расшифровывается как «европейский свет», что означает светораспределение, одобренное в Европе. Для фар американского образца используются обозначения DOT или SAE, так как их световой поток имеет другую геометрию. Также присутствуют дополнительные цифровые символы для точного указания региона (страны), которых насчитывается около ста, а также местные или международные стандарты качества, такие как общепринятые ISO.
• Обязательно указывается сторона движения, соответствующая данной фаре, обычно с помощью стрелки, указывающей вправо или влево. При этом американский стандарт, не предполагающий ассиметрии светового пучка, может не содержать такой стрелки или же иметь обе сразу.
• В дополнение предоставляется менее важная информация, такая как страна-производитель светового прибора, наличие линз и отражателей, используемые материалы, класс по силе светового потока, углы наклона в процентах для нормального направления потока ближнего света, а также значок обязательной омологации типа.

Объем информации для расшифровки достаточно велик, что усложняется наличием внутренних стандартов у производителей. Наличие таких уникальных маркировок может свидетельствовать о качестве фары и её принадлежности к одному из ведущих брендов.

наклейки на фары под ксенон

Маркировка по типу ламп

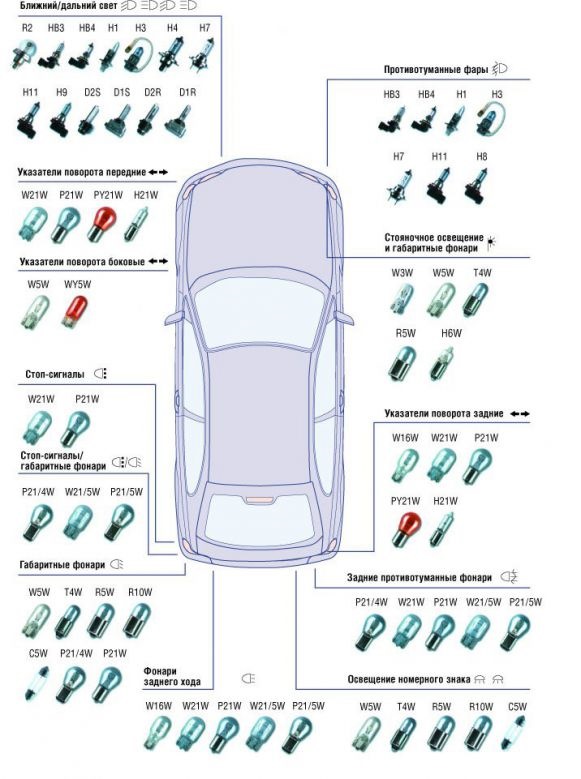

Излучатели света в автомобильных фарах могут быть представлены несколькими типами:

• Обычные лампы накаливания, которые в настоящее время не используются;
• Галогенные лампы, в которых нить накала функционирует в среде специальных газов, значительно уменьшающих испарение материала во время работы и позволяющих поддерживать высокую мощность в течение длительного времени без потери качества света;
• Ксеноновые лампы, представляющие собой газоразрядные источники света, где вместо нити накала используется газовый разряд высокого напряжения, создаваемый специальным электронным блоком розжига, что позволяет значительно увеличить яркость светового потока;
• Лампы на основе светодиодов, которые являются наиболее современным решением, обеспечивающим мощный световой поток при минимальном потреблении энергии и позволяющим создавать матричные источники света;
• Лазерные лампы, в которых свет генерируется люминесцентной пластиной, активируемой потоком твердотельного лазера.

Все эти источники света имеют соответствующую маркировку на корпусах оптики, так как согласно требованиям безопасности в фарах можно использовать только те лампы, для которых они предназначены. Попытки заменить источник света на более мощный аналог, даже если он подходит по размеру, являются незаконными и могут быть опасными.

Расшифровка светодиодных фар

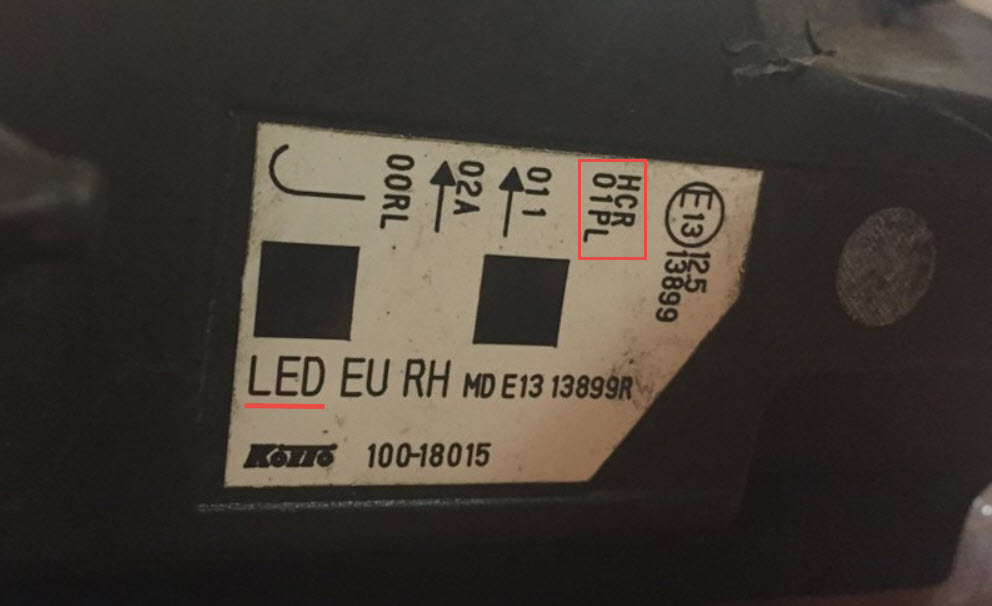

При расчёте светодиодных источников света на корпусе фары можно увидеть обозначение LED, что расшифровывается как Light-Emitting Diode, то есть светоизлучающий диод.

В то же время фара может быть дополнительно маркирована для использования с обычными галогенными лампами, такими как HR, HC, HCR, что может вызвать определённые недоразумения.

Тем не менее, это совершенно разные типы световых приборов, и установка светодиодных ламп в галогенные фары является недопустимой. Однако в действующем техрегламенте это не регулируется, что позволяет в спорных ситуациях рассматривать такие фары как галогенные. Ясная маркировка чётко установлена только для ксеноновых источников света.

Какая маркировка должна быть на фарах для ксенона

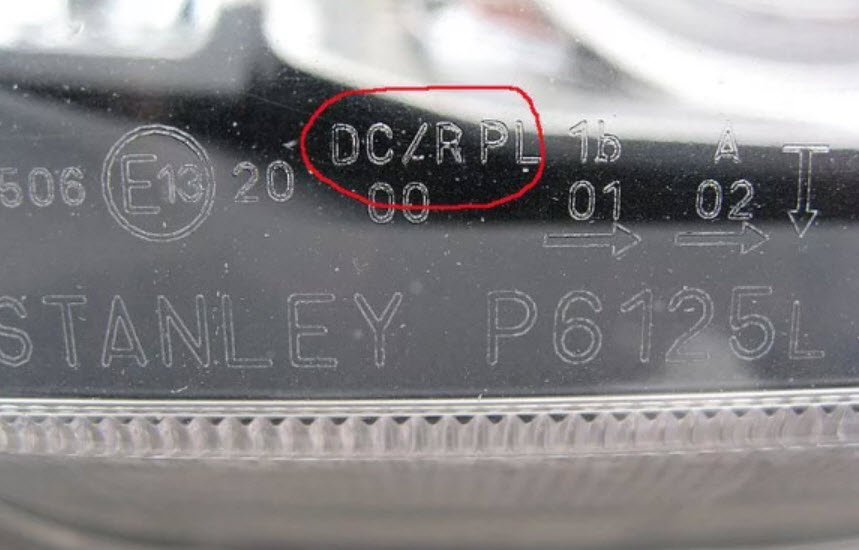

Газоразрядные источники света, такие как ксенон, обладают специфическими типами отражателей и линз, что обозначается буквой D в их маркировке.

К примеру, маркировки DC, DR и DC/R соответствуют фарам ближнего света, дальнего света и комбинированным вариантам. Здесь отсутствует возможность взаимозаменяемости ламп, и это правило строго соблюдается. Попытки установить ксеноновые лампы в галогенные фары могут привести к серьезным последствиям, так как ослепление встречных водителей может стать причиной тяжелых дорожно-транспортных происшествий.

Зачем нужны наклейки для ксеноновых фар

В некоторых случаях производители оптики используют наклейки вместо маркировок на стеклянных или пластиковых элементах. Однако это происходит довольно редко, так как серьезные компании предпочитают наносить коды во время отливки деталей, что обеспечивает большую надежность в случае судебных разбирательств.

Тем не менее, в процессе эксплуатации автомобили могут подвергаться доработкам, например, вместо галогенных ламп устанавливаются ксеноновые, что требует изменения оптических компонентов, системы подключения и вмешательства в электросхему и электронику автомобиля.

Все такие модификации должны проходить обязательную сертификацию, в результате чего появляется наклейка, подтверждающая легальность проведенного тюнинга. Аналогичные действия потребуются, если автомобиль, а соответственно и его фары, были предназначены для страны с другими стандартами, которые не соответствуют действующим транспортным нормам.

К сожалению, иногда встречаются подделки таких наклеек. Это является уголовно наказуемым деянием и может быть легко выявлено при проверке автомобиля, что может привести к запрету на его эксплуатацию и наказанию владельца.

Сравнение маркировки для разных типов автомобилей

Маркировка фар автомобилей может значительно различаться в зависимости от типа транспортного средства, его назначения и региона производства. Важно понимать, что каждая маркировка несет в себе определенную информацию, которая может быть полезна как для владельцев автомобилей, так и для специалистов по ремонту и обслуживанию.

Для легковых автомобилей маркировка фар обычно включает в себя следующие элементы:

• Тип фары: обозначается буквой, например, «H» для галогенных фар или «X» для ксеноновых.
• Номер модели: указывает на конкретную модель фары, что позволяет легко найти замену или запчасти.
• Стандарт безопасности: часто обозначается символами, такими как ECE, что указывает на соответствие европейским стандартам.
• Производитель: логотип или название компании, производящей фару, что может помочь в определении качества и надежности.

В случае грузовых автомобилей маркировка может быть более сложной. Она может включать дополнительные элементы, такие как:

• Класс освещения: указывает на мощность и тип освещения, необходимого для безопасной эксплуатации грузового автомобиля.
• Дополнительные функции: такие как противотуманные фары или фары для дальнего света, которые могут быть обозначены отдельными символами.

Для внедорожников и кроссоверов маркировка также может включать информацию о специальных функциях, таких как:

• Устойчивость к воздействию внешней среды: обозначается символами, указывающими на защиту от влаги и пыли.
• Светодиодные технологии: если фары используют LED-технологии, это также может быть указано в маркировке.

Кроме того, маркировка может варьироваться в зависимости от региона. Например, в Европе и США могут использоваться разные стандарты и обозначения, что важно учитывать при замене фар или их ремонте. Важно также помнить, что маркировка может содержать информацию о дате производства, что может быть полезно для определения срока службы фары.

Таким образом, понимание маркировки фар различных типов автомобилей позволяет не только правильно выбрать замену, но и обеспечить безопасность на дороге, что является первоочередной задачей для каждого водителя.

Вопрос-ответ

Как расшифровать маркировку фар?

Категории фар. Галогенные лампы накаливания (на рисунке под цифрой 3): НС — ближний свет, HR — дальний свет, HCR — двухрежимный, HC/R — ближний или дальний. Газоразрядные лампы (на рисунке они показаны под цифрой 4): DC, DR, DCR, DC/R — расшифровка аналогична предыдущему пункту из списка.

Что означает точечная маркировка на фарах?

Соответствие требованиям DOT означает, что освещение соответствует требованиям раздела 108 Федеральных стандартов безопасности транспортных средств (FMVSS). Эти стандарты регламентируют все автомобильные осветительные приборы, сигнальные устройства и светоотражатели.

Советы

СОВЕТ №1

Перед покупкой автомобильных фар внимательно изучите маркировку, которая обычно расположена на стекле или корпусе. Она содержит важную информацию о типе фары, ее мощности и стандартам безопасности, что поможет вам выбрать подходящую деталь для вашего автомобиля.

СОВЕТ №2

Обратите внимание на расположение маркировки. В большинстве случаев она находится в нижней части фары или на задней стороне. Если маркировка не видна, проверьте руководство пользователя вашего автомобиля, где могут быть указаны точные места расположения.

СОВЕТ №3

Не забывайте, что маркировка фар может включать информацию о соответствии стандартам, таким как ECE или DOT. Эти обозначения подтверждают, что фары прошли необходимые тесты и соответствуют требованиям безопасности в вашей стране.

СОВЕТ №4

Если вы планируете заменить фары, старайтесь выбирать оригинальные или сертифицированные аналоги, которые имеют соответствующую маркировку. Это гарантирует не только безопасность, но и оптимальную работу освещения вашего автомобиля.
