В статье рассмотрим замену опорного подшипника передней стойки амортизатора на автомобилях ВАЗ с демонтажем стойки и без него. Замена подшипника важна для стабильности и безопасности автомобиля, а также для комфорта при движении. Поделимся советами по реставрации старого подшипника и стойки в гараже, что поможет сэкономить время и деньги на ремонте.
Что такое опорный подшипник и опора передней стойки амортизатора
Основной элемент подвески типа MacPherson представляет собой комбинацию амортизатора и пружины. Это означает, что одна телескопическая стойка выполняет функции как упругого элемента, так и устройства, поглощающего колебания кузова относительно дороги.
Эту конструкцию также называют «стойкой подвески» или «телескопической стойкой».

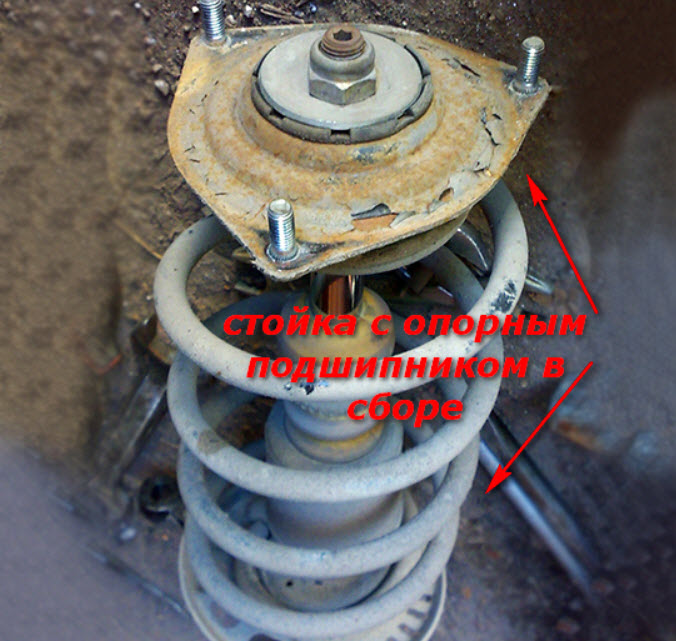

Снизу стойка соединяется с позиционирующим рычагом через шаровую опору, а сверху располагается подшипниковая опора, которая позволяет корпусу стойки с пружиной вращаться вокруг своей оси под действием усилия рулевого управления.
Верхняя опора состоит из подшипников качения, корпуса, демпфирующих резинок и крепёжных шпилек.
С одной стороны, корпус прочно фиксируется к стакану кузова, а с другой стороны к нему присоединяются шток амортизатора и опорная чашка пружины. Именно между этими элементами происходит вращение.
Эксперты в области автосервиса отмечают, что замена опорного подшипника передней стойки может быть выполнена как с демонтажем амортизатора, так и без него. Первый метод, хотя и более трудоемкий, обеспечивает более тщательную проверку состояния всех компонентов подвески. При этом механики могут выявить и устранить возможные проблемы, такие как износ амортизатора или других деталей.
С другой стороны, замена подшипника без снятия амортизатора значительно экономит время и может быть предпочтительнее для владельцев автомобилей, которые стремятся минимизировать затраты на обслуживание. Однако такой подход требует высокой квалификации и опыта, так как неправильная установка может привести к быстрому износу подшипника и ухудшению управляемости автомобиля. В целом, выбор метода зависит от состояния автомобиля и предпочтений владельца, но важно помнить о необходимости соблюдения всех технологических процессов для обеспечения безопасности и долговечности подвески.
Виды опорных подшипников
Подшипник играет важную роль в обеспечении радиально-упорных функций, и чем более точно он выполняет эту задачу, тем дольше автомобиль будет сохранять свои управляемые характеристики. На сегодняшний день разработано множество различных конструкций подшипников, и универсального решения пока не найдено.
Подшипники можно классифицировать по следующим критериям:
- по типу тела качения — шариковые и роликовые;
- подшипники с разъемными наружными или внутренними обоймами;
- интегрированные радиально-упорные подшипники, которые не подлежат разборке;
- подшипники без обойм, представляющие собой прочный сепаратор с встроенными телами качения, где фланцы опоры выполняют роль дорожек.
При сборке подшипника закладывается определенное количество смазки, однако условия эксплуатации часто приводят к тому, что её хватает не на длительный срок.
Читайте также:
| Параметр | Замена со снятием амортизатора | Замена без снятия амортизатора |
|---|---|---|
| Сложность работы | Средняя/Высокая | Низкая/Средняя |
| Необходимый инструмент | Съемник пружин, ключи, головки, возможно пресс | Ключи, головки, возможно съемник пружин (если пружина мешает) |
| Время выполнения | 2-4 часа (на одну сторону) | 1-2 часа (на одну сторону) |
| Доступность к деталям | Полный доступ к амортизатору, пружине, опорному подшипнику | Ограниченный доступ к опорному подшипнику, амортизатор и пружина остаются на месте |
| Риски | Повреждение амортизатора при снятии/установке, неправильная сборка пружины | Повреждение пыльника амортизатора, трудности с извлечением старого подшипника |
| Преимущества | Возможность осмотра и замены других элементов стойки (пыльник, отбойник, амортизатор), более качественная сборка | Быстрее, меньше демонтажных работ, не требуется развал-схождение (в некоторых случаях) |
| Недостатки | Дольше, требуется больше инструмента, возможно потребуется развал-схождение | Ограниченный доступ, сложнее контролировать качество установки, не всегда возможно |
| Когда применять | При необходимости замены амортизатора, пружины, или при сильном износе опорного подшипника, требующем полного демонтажа | При незначительном износе опорного подшипника, когда амортизатор и пружина в хорошем состоянии, и конструкция автомобиля позволяет |
Интересные факты
Вот несколько интересных фактов о замене опорного подшипника передней стойки:
-
Метод без снятия амортизатора: Замена опорного подшипника без снятия амортизатора возможна благодаря специальным инструментам, таким как пружинные захваты. Этот метод позволяет сэкономить время и усилия, однако требует высокой квалификации и аккуратности, чтобы избежать повреждения других компонентов подвески.
-
Износ подшипника: Опорные подшипники передней стойки подвержены значительному износу из-за постоянных нагрузок и вибраций. Если не заменить их вовремя, это может привести к ухудшению управляемости автомобиля, увеличению износа шин и даже повреждению амортизаторов.
-
Симптомы неисправности: Признаки неисправного опорного подшипника включают стуки и скрипы при поворотах, неустойчивость на дороге и неравномерный износ шин. Обращение к этим симптомам может помочь водителям вовремя выявить проблему и избежать более серьезных поломок.
Какие бывают неисправности
Наиболее ранними признаками неисправностей в опорных узлах обычно становятся стуки в подвеске. Сильно изношенный и люфтящий подшипник будет издавать этот звук при каждой значительной неровности на дороге.
В зависимости от конструкции, шток амортизатора может быть либо связан с внутренней обоймой подшипника, либо установлен через втулку и резиновый демпфер на кузове автомобиля.
В первом варианте износ подшипника окажет более заметное влияние на управляемость автомобиля, а также на установку углов развала и кастора, что может быть замечено еще до появления стуков.
Как уже было отмечено, уплотнение узла не всегда эффективно защищает от дорожной грязи и влаги. С накоплением этих загрязнений в подшипнике он начинает интенсивно корродировать и издавать звуки, напоминающие скрип и хруст.

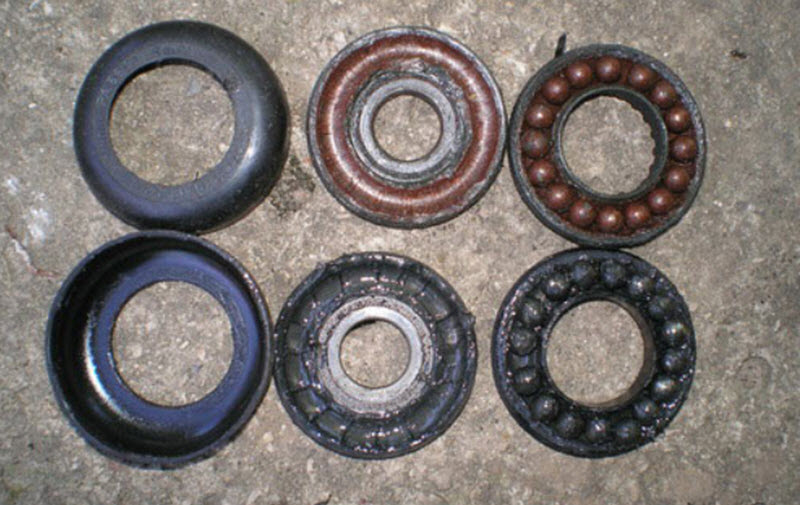

Если разобрать такую деталь, то можно увидеть характерную картину – пространство между обоймами заполнено ржавыми остатками от прежних шариков или роликов.
https://youtube.com/watch?v=3Huax-5Eiw0
Диагностика передних стоек своими руками
Проверка подозрительного узла достаточно проста. Для этого на стоящем автомобиле одну руку следует положить на выступающий из стакана подвески шток амортизатора с гайкой, а второй рукой интенсивно раскачивать кузов. Лучше всего выполнять эту процедуру вдвоём, так как усилия могут быть значительными.
-
Читайте также:
Рука, расположенная на верхней чашке штока, позволит легко уловить посторонние звуки и вибрации, которые не должны присутствовать в исправных деталях.
Если ваш помощник будет вращать рулевое колесо из стороны в сторону, а ваши руки, находящиеся на чашке стойки или витке пружины, будут ощущать стук или скрежет, это может свидетельствовать о проблемах с подшипниками.
Если шток амортизатора у данного автомобиля не соединён с внутренней обоймой, то проверить деталь таким способом будет затруднительно.
В этом случае ориентироваться придётся только на звуки во время движения и результаты частичной разборки подвески.
Инструкция по замене опорного подшипника на автомобиле ВАЗ + видео
В качестве примера можно проанализировать процесс демонтажа и установки компонента со стойки переднеприводного автомобиля ВАЗ.
Замена с демонтажем стойки
Работа с демонтированной стойкой значительно упрощает процесс, что, в свою очередь, снижает вероятность возникновения ошибок. Особенно для новичков важна наглядность выполнения всех этапов.
- Поднимите автомобиль с нужной стороны с помощью домкрата и установите его на надежную опору. Работать исключительно на домкрате крайне не рекомендуется. Снимите колесо.
- Отсоедините рулевую тягу от поворотного рычага стойки. Для этого необходимо расшплинтовать гайку пальца, отвинтить её на несколько оборотов, затем с помощью монтировки ослабить коническое соединение и аккуратно ударить молотком по боковой части проушины. Этот метод требует некоторой практики, но всегда можно воспользоваться специальным съемником.
- Отвинтите два нижних болта, крепящих поворотный кулак. Один из этих болтов регулирует угол развала, поэтому после завершения работ потребуется выполнить эту регулировку заново. Болты могут быть сильно закисшими, поэтому может понадобиться проникающая смазка или даже газовая горелка. После этого замените их на новые.
- Открутите три гайки стакана под капотом, чтобы извлечь стойку в сборе из-под автомобиля.
- Для замены опоры необходимо сжать пружину. Для этого можно использовать винтовые стяжки или специальное гидравлическое оборудование в условиях автосервиса. После сжатия пружины освободите опору, открутите гайку штока амортизатора, снимите старую опору и установите новую, следуя всем шагам в обратном порядке.
Наиболее удобным инструментом для выполнения этих работ являются ударные гайковерты, как электрические, так и пневматические. Использование обычных ключей может вызвать некоторые трудности, хотя это вполне возможно.
https://youtube.com/watch?v=rSvZ90qb5X4
Замена без снятия стойки
Если вы не планируете проводить регулировку развала и уверены в своих навыках работы в условиях ограниченного пространства, то для замены опорного подшипника нет необходимости снимать стойку с автомобиля.
-
Читайте также:
В этом случае рекомендуется заранее ослабить гайку штока амортизатора, пока автомобиль стоит на колесах и доступ к гайке удобен. Это значительно упростит процесс откручивания в дальнейшем.
Рулевая тяга отсоединяется аналогичным образом, а для того чтобы максимально опустить амортизатор, необходимо открутить стойку стабилизатора. После того как опора будет отсоединена от кузова, можно установить стяжки на пружину и выполнить все остальные операции, как описано ранее.
Регулировочные болты при этом остаются на своих местах, и углы подвески не изменяются.
Как отреставрировать старый подшипник и опору
Когда возникает возможность сэкономить несколько тысяч на приобретении запчастей, народная смекалка не знает границ. Ранее это было вполне оправдано, так как детали приходилось заказывать, и процесс этот был долгим и затратным.
Сегодня же ассортимент запчастей поражает разнообразием и доступностью, а многие детали можно приобрести в течение часа.
Тем не менее, иногда целесообразно проводить выборочную замену компонентов в опоре и сейчас. Если автомобиль редкий или экзотический, стоимость полного комплекта может быть чрезмерной. В таких случаях разумно разобрать снятый опорный узел, тщательно его проверить и заменить только те детали, которые действительно нуждаются в замене.
Чаще всего достаточно заменить лишь подшипник. Многие компании предлагают такую возможность, так как подшипник имеет свой каталожный номер и его можно приобрести отдельно. Также можно подобрать аналогичные по размеру детали, что тоже вполне реально.
В результате отремонтированная опора будет служить долго и не уступит новой по качеству.
Советы по выбору качественных запчастей для замены
При замене опорного подшипника передней стойки, выбор качественных запчастей играет ключевую роль в обеспечении долговечности и надежности работы подвески автомобиля. Ниже приведены несколько советов, которые помогут вам сделать правильный выбор.
-
Читайте также:
1. Изучите производителей
Перед покупкой опорного подшипника стоит обратить внимание на репутацию производителя. Известные бренды, такие как SKF, Febi Bilstein, Lemforder и другие, обычно предлагают более качественные детали, которые прошли строгие испытания и имеют положительные отзывы от пользователей. Изучите рейтинги и отзывы на специализированных форумах и сайтах.
2. Проверяйте совместимость
Убедитесь, что выбранный вами опорный подшипник совместим с моделью вашего автомобиля. Для этого можно воспользоваться каталогами запчастей, которые доступны как в магазинах, так и на сайтах производителей. Неправильный выбор может привести к быстрому износу или даже поломке.
3. Обратите внимание на материал
Качество материалов, из которых изготовлен опорный подшипник, также имеет значение. Лучше выбирать детали, изготовленные из высококачественного металла и с использованием современных технологий. Это обеспечит большую прочность и устойчивость к нагрузкам.
4. Сравните цены
Не стоит гнаться за слишком низкой ценой, так как это может свидетельствовать о низком качестве. Однако и слишком высокая цена не всегда гарантирует отличное качество. Сравните цены на аналогичные запчасти от разных производителей и выберите оптимальный вариант, который сочетает в себе разумную цену и хорошее качество.
5. Проверьте наличие гарантии
При покупке опорного подшипника обязательно уточните, есть ли на него гарантия. Качественные производители обычно предоставляют гарантию на свои изделия, что является дополнительным подтверждением их надежности. Это также позволит вам вернуть или обменять деталь в случае ее неисправности.
6. Не забывайте о дополнительных компонентах
При замене опорного подшипника рекомендуется также обратить внимание на состояние других компонентов подвески, таких как амортизаторы, пружины и подшипники. Если они изношены, лучше заменить их одновременно, чтобы избежать повторной разборки и дополнительных затрат в будущем.
Следуя этим советам, вы сможете выбрать качественные запчасти для замены опорного подшипника передней стойки, что обеспечит надежную и безопасную работу вашего автомобиля на дороге.
Вопрос-ответ
Нужно ли заменять опоры стоек при замене стоек?
Да, при замене стоек рекомендуется заменить как опору стойки, так и пыльник. Опора стойки оптимизирует работу подвески, обеспечивая плавный отклик рулевого управления и снижая вибрацию. Пыльники защитят новые стойки от грязи, пыли, соли и протечек.
Можно ли заменить только один опорный подшипник?
Еще один совет – менять подшипники нужно парой. Если вышел из строя один, а второй работает исправно, то все равно лучше его заменить, так как его остаточный ресурс небольшой, и через несколько тысяч километров пробега придется опять ехать на СТО.
Нужно ли менять опоры вместе с амортизаторами?
Подушки работают в паре с амортизаторами, поэтому оба агрегата нужно менять одновременно.
Как крепится опорный подшипник?
На верхнюю ставится прокладка (резина), затем новый ОП (подшипник следует устанавливать вверх маркировкой). Поверх подшипника ставится верхняя часть (крышка опоры). Закручивается гайка, фиксирующая шток амортизатора. Освобождаются от стяжек пружины, подтягивается гайка штока.
Советы
СОВЕТ №1
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запчасти. Это включает в себя ключи, отвертки, домкрат, подставки и, конечно, новый опорный подшипник. Подготовка поможет избежать ненужных задержек в процессе замены.
СОВЕТ №2
Если вы планируете заменить опорный подшипник без снятия амортизатора, обязательно ознакомьтесь с инструкцией к вашему автомобилю. Некоторые модели могут иметь особенности, которые требуют особого подхода или дополнительных шагов для безопасной замены.
СОВЕТ №3
При снятии амортизатора обязательно используйте домкрат и подставки для надежной фиксации автомобиля. Это обеспечит вашу безопасность и предотвратит случайные травмы во время работы.
СОВЕТ №4
После завершения замены обязательно проверьте все соединения и крепления. Убедитесь, что все детали установлены правильно и надежно, чтобы избежать проблем в будущем. Также рекомендуется провести тест-драйв, чтобы убедиться в правильной работе подвески.
