Лонжероны — ключевые элементы конструкции автомобиля, обеспечивающие жесткость и безопасность. В статье рассмотрим расположение переднего и заднего лонжеронов, их внешний вид и роль в архитектуре транспортного средства. Также обсудим распространенные неисправности, методы усиления и ремонта, что поможет понять важность лонжеронов для долговечности и надежности автомобиля.
Предназначение лонжеронов в машине
Пара лонжеронов формирует основную силовую структуру кузова автомобиля. Они присутствуют как в традиционных рамах лестничного типа, так и в несущих кузовах. Лонжероны могут быть цельными, простираясь от передней до задней части машины, или разделёнными панелью пола, в таком случае мы говорим о передних и задних лонжеронах.
Эти элементы выполняют несколько ключевых функций как для разработчиков кузовов, так и для пользователей готовых автомобилей:
- служат конструктивной основой, вокруг которой формируется весь кузов, включая как силовые, так и навесные элементы;
- обеспечивают прочность в продольном направлении, предотвращая провисание кузова между колёсными осями и его перелом, что может привести к образованию трещин в несущей конструкции;
- в рамках рамы, в сочетании с поперечинами, обеспечивают определённую гибкость конструкции, что особенно важно для тяжёлых автомобилей и внедорожников; кузова с пространственной силовой структурой не выдерживают значительных нагрузок в течение длительного времени, хотя и обладают высокой жёсткостью;
- благодаря переменной прочности, эффективно работают в условиях ударной деформации кузова, поглощая энергию при расчётной деформации;
- сохраняют некоторую прочность кузова даже при сильной коррозии других элементов.
Развёрнутые лонжероны рамы защищают все детали, расположенные внизу автомобиля, от контактов с грунтом. Они принимают на себя вес машины и помогают сохранить возможность передвижения, действуя как лыжи.
Всё, что находится ниже рамы, может быть повреждено, поэтому эффективный клиренс внедорожника определяется расстоянием от дороги до лонжеронов.
Передний и задний лонжерон играют ключевую роль в конструкции автомобиля, обеспечивая его жесткость и безопасность. Эксперты отмечают, что передний лонжерон, расположенный в области двигателя, отвечает за поглощение ударной нагрузки при фронтальных столкновениях. Это позволяет минимизировать повреждения кузова и защитить пассажиров. Задний лонжерон, в свою очередь, обеспечивает устойчивость и прочность задней части автомобиля, что особенно важно при столкновениях сзади. Кроме того, оба лонжерона способствуют равномерному распределению нагрузки на кузов, что улучшает управляемость и долговечность транспортного средства. Таким образом, наличие этих элементов является необходимым условием для обеспечения безопасности и надежности автомобиля.

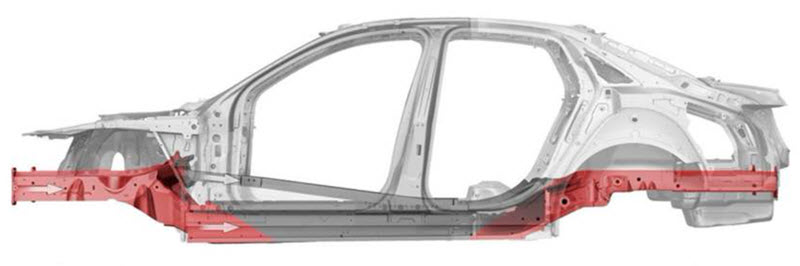

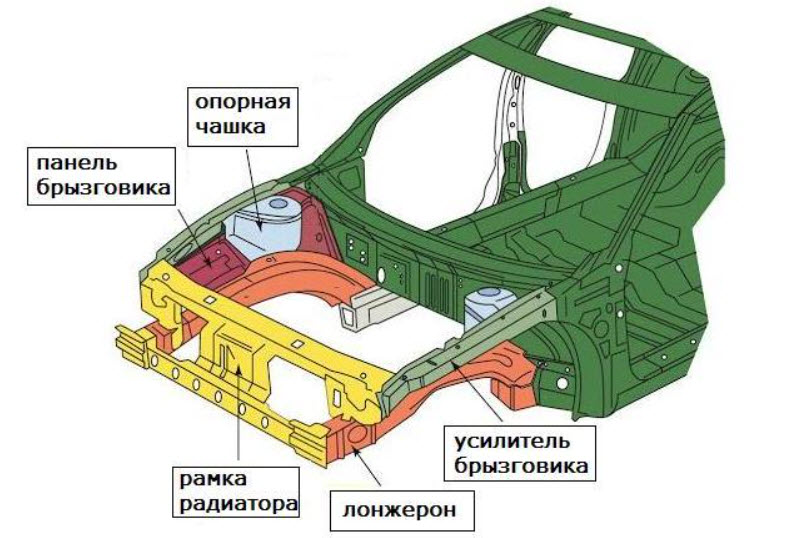

Место расположения
В стандартном несущем кузове легкового автомобиля располагаются два передних и два задних лонжерона, которые соединены с силовой структурой пола кузова.
Если лонжероны соединены друг с другом, это можно назвать интегрированной рамой, однако такие конструкции встречаются довольно редко, в основном на крупных автомобилях премиум-класса и лимузинах.
Для большинства кузовов достаточно соединения между передними лонжеронами, моторным щитом, вертикальными стойками, порогами и брызговиками колесных арок.
Спереди и сзади между лонжеронами устанавливаются подрамники, на которые крепятся подвески, рулевое управление и силовые агрегаты.
Читайте также:
| Название лонжерона | Основная функция | Дополнительные функции и особенности |
|---|---|---|
| Передний лонжерон | Принятие и распределение ударных нагрузок при фронтальных столкновениях. | — Крепление двигателя, коробки передач и элементов передней подвески. — Обеспечение жесткости передней части кузова. — Защита пассажиров от деформации при ударе. — Влияние на управляемость автомобиля. |
| Задний лонжерон | Принятие и распределение ударных нагрузок при задних столкновениях. | — Крепление элементов задней подвески и топливного бака. — Обеспечение жесткости задней части кузова. — Защита пассажиров и багажа от деформации при ударе. — Влияние на пассивную безопасность. |
| Оба лонжерона | Формирование силовой структуры кузова, обеспечивающей его жесткость и прочность. | — Защита от скручивания и изгиба кузова при движении. — Влияние на вибро- и шумоизоляцию. — Обеспечение долговечности кузова. — Влияние на ремонтопригодность автомобиля после ДТП. |
Интересные факты
Вот несколько интересных фактов о переднем и заднем лонжероне в автомобиле:
-
Безопасность и жесткость кузова: Лонжероны играют ключевую роль в обеспечении структурной жесткости кузова автомобиля. Они помогают распределять нагрузки при столкновениях, что снижает риск деформации салона и защищает пассажиров. Современные автомобили часто проектируются с учетом зон деформации, где лонжероны поглощают энергию удара.
-
Поддержка подвески и трансмиссии: Передние и задние лонжероны служат основой для крепления элементов подвески и трансмиссии. Это обеспечивает стабильность и управляемость автомобиля, так как лонжероны помогают удерживать правильное положение колес относительно кузова.
-
Материалы и технологии: В современных автомобилях лонжероны могут быть изготовлены из различных материалов, включая сталь, алюминий и композиты. Использование легких и прочных материалов позволяет уменьшить общий вес автомобиля, что в свою очередь способствует улучшению топливной эффективности и динамических характеристик.

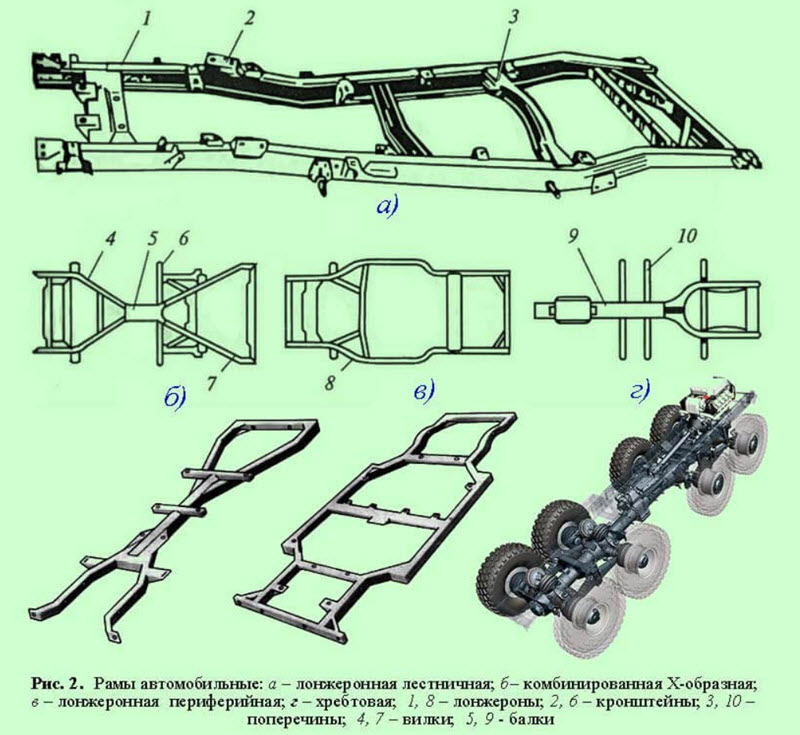

Виды конструкций лонжеронов
Первые лонжероны были простыми стальными балками, имеющими прямоугольное открытое или закрытое сечение.
Со временем их форма стала более сложной, что было вызвано несколькими факторами:
- компоновка, так как это позволяло снизить центр масс и общую высоту автомобиля;
- безопасность, поскольку балки должны деформироваться при сильных ударах, уменьшая уровень продольного ускорения;
- уменьшение массы автомобиля, так как нет необходимости делать балки одинаково прочными по всей длине;
- технологичность конструкции, в результате чего лонжероны стали сварными и состоят из отдельных элементов.
Не всегда продольные силовые элементы располагаются строго параллельно кузову, возможны как сужения, так и расширения межлонжеронного пространства, вплоть до использования Х-образных силовых конструкций.
Современный лонжерон представляет собой деталь сложной формы, гармонично интегрированную в силовую клетку кузова, с зонами деформации и дополнительными усилениями в критически важных местах.
Принцип замкнутого сечения остался неизменным, стенки коробки могут быть многослойными и выполнены из различных сортов стали с разной прочностью. Также встречаются конструкции из алюминия.

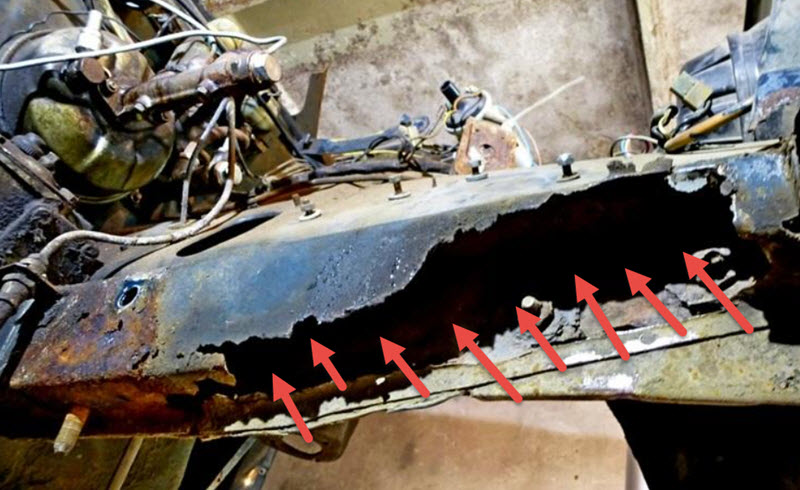

Неисправности
К основным факторам, способствующим повреждениям, можно отнести:
-
Читайте также:
- столкновения в результате дорожно-транспортных происшествий (ДТП) и наезды на препятствия, находящиеся вне проезжей части;
- коррозионные процессы, включая внутренние, которые могут развиваться в скрытых полостях;
- усталость металла, что приводит к образованию трещин и ослаблению сварных соединений и точек.
Любая неисправность вызывает изменение распределения нагрузок на кузов, что, в свою очередь, приводит к деформациям и нарушению геометрии.
На несущих кузовах могут возникать складки на навесных декоративных элементах, наблюдаются проблемы с прилеганием дверей, а также изменения в углах установки осей и отдельных колёс. Это приводит к увеличению износа резины и ухудшению управляемости автомобиля.
Нужно ли усиливать
Усиление технически исправных лонжеронов необходимо только в спортивных условиях или при эксплуатации автомобилей в крайне тяжелых ситуациях, для которых кузова не предназначены.
В некоторых случаях усиление выполняется после дорожно-транспортных происшествий, когда стремятся избежать сложного ремонта с заменой несущих элементов. В таких ситуациях геометрия кузова восстанавливается с помощью вытяжки на стапеле, и поскольку деформированный лонжерон уже не способен нормально функционировать в будущем, на него устанавливаются внешние усилители.
Эта же методика иногда используется при восстановлении после коррозии и появления усталостных трещин.

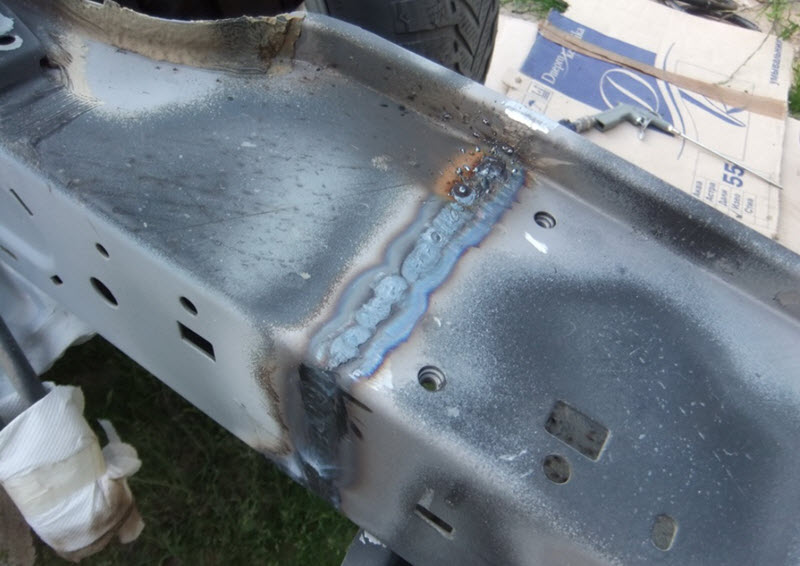

Ремонт и восстановление лонжеронов
Замена повреждённого лонжерона считается наиболее эффективным способом ремонта кузова. Этот процесс требует высокой квалификации и включает в себя множество подготовительных этапов:
- Автомобиль устанавливается на стапель, и проводятся замеры по контрольным точкам кузова;
- Удаляются все детали, которые препятствуют доступу к лонжерону (вырезаются и высверливаются);
- Старая деталь демонтируется с кузова с использованием технологий абразивной или газовой резки, высверливания сварочных точек и пневматической рубки металла;
- Подготавливаются места для установки новой детали, и наносится антикоррозийная защита;
- Новый участок лонжерона вваривается короткими швами, проводится обработка скрытых полостей и герметизация соединений;
- После дополнительной механической обработки наносятся грунтовка, антигравийное и декоративное покрытие;
- Проверяется и, при необходимости, корректируется геометрия кузова по контрольным точкам с помощью стапеля.
Использование сплошного сварного шва не рекомендуется, так как это может привести к тепловой деформации кузова. Для уплотнений применяется специализированный кузовной герметик.
Поскольку прочность кузова может снизиться после замены таких критически важных деталей, целесообразно провести дополнительное усиление в уязвимых местах, используя наварку косынок и пластин из перфорированного металла.
-
Читайте также:
К повреждениям лонжеронов следует относиться с особым вниманием, так как они играют ключевую роль в обеспечении безопасности автомобиля.
Автомобиль, побывавший в ДТП, не может быть восстановлен до первоначального состояния лишь заменой навесных элементов и подушек безопасности. Необходимо тщательно проверить состояние продольных брусьев кузова на наличие морщин, заломов и трещин, а затем восстановить прочность в ослабленных участках.
В противном случае, при следующей аварии, система безопасности может не сработать должным образом, пассажиры могут не попасть в подушки, деформация пола салона может превысить допустимые нормы, а элементы подвески, силовой агрегат и рулевое управление могут причинить серьёзные травмы людям.
Влияние лонжеронов на безопасность автомобиля
Лонжероны являются важнейшими элементами конструкции автомобиля, которые играют ключевую роль в обеспечении безопасности как водителя, так и пассажиров. Они представляют собой продольные балки, расположенные по бокам кузова, и служат основой для крепления других элементов, таких как подвеска, кузовные панели и силовые агрегаты. В случае аварии именно лонжероны принимают на себя основную нагрузку, что позволяет минимизировать последствия удара.
Передние и задние лонжероны выполняют разные функции, но их основная задача заключается в распределении сил, возникающих при столкновении. Передние лонжероны, как правило, проектируются с учетом возможных фронтальных ударов. Они могут быть выполнены из высокопрочных сталей и имеют специальные зоны деформации, которые при столкновении поглощают энергию удара, предотвращая ее передачу на пассажирский отсек. Это позволяет значительно снизить риск получения травм водителем и пассажирами.
Задние лонжероны также важны, особенно в случае задних столкновений. Они обеспечивают защиту задней части автомобиля и помогают сохранить целостность кузова. В современных автомобилях задние лонжероны часто имеют конструктивные особенности, которые позволяют им эффективно поглощать ударную энергию, что также способствует безопасности пассажиров.
Кроме того, лонжероны играют важную роль в жесткости кузова автомобиля. Чем жестче кузов, тем меньше вероятность его деформации при столкновении. Это не только улучшает безопасность, но и положительно сказывается на управляемости автомобиля, так как жесткий кузов обеспечивает лучшую реакцию на действия водителя.
Важно отметить, что при проектировании лонжеронов учитываются не только их прочность, но и вес. Современные технологии позволяют создавать легкие, но при этом прочные конструкции, что способствует улучшению топливной эффективности автомобиля и снижению выбросов вредных веществ в атмосферу.
-
Читайте также:
В заключение, лонжероны являются неотъемлемой частью конструкции автомобиля, обеспечивая безопасность и защиту пассажиров в случае аварии. Их правильное проектирование и использование современных материалов позволяют значительно повысить уровень безопасности, что делает автомобили более надежными и защищенными на дороге.
Вопрос-ответ
Что такое задние лонжероны?
Задний лонжерон – это один из самых важных элементов кузова автомобиля, который отвечает за жесткость и прочность задней части машины. При возникновении дефектов или повреждений заднего лонжерона необходимо обратиться в профессиональный технический центр для проведения качественного ремонта.
Что будет, если ездить без лонжерона?
Без лонжеронов кузов автомобиля не способен выдерживать нагрузки, возникающие при движении. Эти детали обеспечивают продольную и поперечную жёсткость, предотвращая скручивание и деформацию кузова. Это особенно важно при езде по неровной дороге, при поворотах и торможении.
Сколько лонжеронов в автомобиле?
У автомобилей, вагонов и локомотивов два лонжерона, соединённые поперечными элементами, представляют собой металлический короб сложной формы, образующий раму (шасси), служащую опорой для безрамного кузова, а также для крепления рессор, колёс и других деталей.
Что такое лонжерон простыми словами?
Что такое лонжерон простыми словами? Лонжероны — жёсткие продольные профили, расположенные попарно спереди и сзади кузова параллельно (или почти параллельно) оси симметрии автомобиля. По сути, это такие рёбра жёсткости кузова. Они выполняют несколько основных функций: защитная.
Советы
СОВЕТ №1
Перед покупкой автомобиля обязательно проверьте состояние лонжеронов. Они играют ключевую роль в жесткости кузова и безопасности при авариях. Наличие повреждений или коррозии может свидетельствовать о серьезных проблемах с автомобилем.
СОВЕТ №2
Если вы планируете тюнинг или модификацию автомобиля, учитывайте, что изменения в конструкции лонжеронов могут повлиять на безопасность и управляемость. Лучше всего проконсультироваться с профессионалами, чтобы избежать негативных последствий.
СОВЕТ №3
Регулярно проводите технический осмотр автомобиля, включая проверку лонжеронов. Это поможет выявить потенциальные проблемы на ранней стадии и избежать дорогостоящего ремонта в будущем.
СОВЕТ №4
При выборе автомобиля обращайте внимание на его историю. Автомобили, которые подвергались серьезным авариям, могут иметь поврежденные лонжероны, что негативно скажется на их долговечности и безопасности.
