Гофра глушителя — ключевой элемент выхлопной системы, амортизирующий и компенсирующий движения двигателя, что предотвращает повреждение других компонентов. В статье рассмотрим, зачем нужна гофра, последствия её повреждения и способы замены своими руками, включая сварку, бинты и хомуты. Эта информация полезна как автолюбителям, желающим решить проблему самостоятельно, так и тем, кто хочет лучше понять устройство автомобиля.
Как влияет гофра глушителя на работу двигателя
Строго говоря, данное соединение уже не является гофрой в привычном понимании. Гофрирование применяется на листовом металле для создания анизотропных свойств, что позволяет увеличить жёсткость в одном направлении и уменьшить её в другом.
В современных автомобилях в выхлопной системе гофры (или сильфоны) в своем традиционном виде практически не используются. Вместо них устанавливаются плетёные вваренные вставки, которые по привычке продолжают называть гофрами. Однако в некоторых из этих вставок действительно присутствуют элементы, работающие по принципу гофрирования.
Появление таких устройств решает несколько важных задач:
- гибкая вставка значительно снижает динамические нагрузки на выпускной тракт, что уменьшает риск появления трещин;
- гофра позволяет смещение приёмного и выходного фланцев в пространстве — осевое, радиальное и угловое, что снижает требования к точности изготовления крупных деталей и, соответственно, их стоимость;
- изменения положения двигателя, вызванные как вибрациями, так и долговременным износом упругих креплений, компенсируются деформацией гибкого соединения, предотвращая дальнейшие разрушения.
Исправная гибкая муфта оказывает исключительно положительное влияние на работу двигателя, снижая общую вибрационную нагрузку автомобиля, при этом не препятствуя свободному выходу отработанных газов.
Проблемы начинаются с износом и разрушением гофры:
- увеличивается сопротивление на выхлопе из-за попадания посторонних частиц в поток;
- возрастает уровень внешнего шума, так как прогоревшая или порванная муфта пропускает газ наружу до глушителя и резонатора;
- нарушается структура крепления деталей выпускного тракта, что может привести к их повреждению при соприкосновении с дорогой.
Гибкие муфты обладают высокой надёжностью, что обусловлено особенностями их конструкции.
Эксперты в области автомобильной техники подчеркивают важность гофры глушителя как элемента выхлопной системы. Она выполняет функцию амортизации, позволяя компенсировать вибрации и движения двигателя, что предотвращает повреждения других компонентов. Кроме того, гофра способствует улучшению звукоизоляции, снижая уровень шума, который проникает в салон автомобиля.
Замена выхлопной системы может быть необходима по нескольким причинам, включая коррозию, механические повреждения или изменение требований к экологии. Существует несколько способов замены: от установки оригинальных запчастей до использования универсальных решений. Каждый метод имеет свои плюсы и минусы. Например, оригинальные детали обеспечивают надежность и долговечность, тогда как универсальные могут быть более доступными по цене, но требуют тщательной подгонки. Важно учитывать, что качественная замена выхлопной системы не только улучшает работу автомобиля, но и способствует снижению вредных выбросов в атмосферу.
Виды гофры
Конструкция муфт определяется требованиями, которые к ним предъявляются. Гофра должна обладать следующими характеристиками:
- быть из нержавеющего материала;
- выдерживать высокие температуры выхлопных газов;
- иметь гибкость при достаточной прочности;
- обеспечивать герметичность.
В процессе производства применяются технологии плетения из нержавеющей проволоки и использование упругих формованных пластин.
Читайте также:
| Аспект | Зачем нужна гофра глушителя | Замена выхлопной системы: способы и особенности |
|---|---|---|
| Функция | Компенсация вибраций двигателя, предотвращение передачи их на выхлопную систему и кузов автомобиля. Защита от разрушения выхлопной системы из-за температурных расширений и механических нагрузок. | Восстановление работоспособности выхлопной системы, улучшение звука, повышение производительности двигателя, снижение расхода топлива (в некоторых случаях). |
| Признаки неисправности | Усиление вибраций, исходящих от двигателя, появление посторонних шумов (дребезжание, стук), утечка выхлопных газов (запах в салоне), видимые повреждения (трещины, прогары). | Громкий, неприятный звук выхлопа, снижение мощности двигателя, увеличение расхода топлива, запах выхлопных газов в салоне, видимые повреждения (коррозия, прогары, трещины). |
| Последствия игнорирования | Повреждение других элементов выхлопной системы (катализатор, резонатор, глушитель), увеличение нагрузки на крепления двигателя, дискомфорт при движении, потенциальная опасность отравления выхлопными газами. | Несоответствие экологическим нормам, снижение безопасности (утечка газов), повышенный износ двигателя, штрафы за нарушение ПДД, отказ в прохождении техосмотра. |
| Способы замены гофры | 1. Сварка: наиболее распространенный и надежный способ. Требует специального оборудования и навыков. 2. Хомуты: временное решение, подходит для небольших повреждений. Не обеспечивает герметичности и долговечности. 3. Замена части трубы с гофрой: если повреждение распространилось на соседние участки трубы. |
1. Полная замена: установка новой выхлопной системы целиком (от коллектора до оконечной трубы). 2. Частичная замена: замена отдельных элементов (глушитель, резонатор, катализатор, приемная труба). 3. Ремонт: заварка трещин, установка заплат (временное решение, не всегда эффективно). 4. Тюнинг: установка спортивной выхлопной системы для улучшения звука и производительности. |
| Материалы гофры | Нержавеющая сталь (наиболее долговечная), оцинкованная сталь (бюджетный вариант, менее долговечный). | Нержавеющая сталь (долговечность, устойчивость к коррозии), алюминизированная сталь (бюджетный вариант, подвержен коррозии), титан (легкость, высокая прочность, дороговизна). |
| Стоимость | Зависит от размера гофры, материала, сложности установки (сварка дороже). | Зависит от объема работ (полная/частичная замена), типа выхлопной системы (оригинал/аналог/тюнинг), марки автомобиля. |
| Рекомендации | Выбирать гофру из нержавеющей стали. Доверять замену профессионалам. | Регулярно осматривать выхлопную систему на предмет повреждений. При появлении признаков неисправности обращаться в сервис. Выбирать качественные запчасти. |
Интересные факты
Вот несколько интересных фактов о гофре глушителя и замене выхлопной системы:
-
Гофра как амортизатор: Гофра глушителя выполняет важную функцию амортизации. Она позволяет выхлопной системе компенсировать вибрации и движения двигателя, что предотвращает повреждения и трещины в трубах. Это особенно важно для автомобилей с мощными двигателями, где вибрации могут быть значительными.
-
Устойчивость к температурным изменениям: Гофра изготовлена из специального материала, который способен выдерживать высокие температуры и агрессивные химические вещества, содержащиеся в выхлопных газах. Это делает ее долговечной и надежной частью выхлопной системы, что особенно важно в условиях экстремальной эксплуатации.
-
Способы замены выхлопной системы: Замена выхлопной системы может быть выполнена несколькими способами, включая полную замену, установку спортивного глушителя или модификацию существующей системы. Некоторые автовладельцы выбирают тюнинг выхлопной системы для улучшения звука и повышения производительности автомобиля, что может включать установку прямоточных глушителей или изменение диаметра труб.
Двойная оплетка
Самая простая гофра состоит из двух слоев, которые сплетены особым образом. Плотная упаковка проволоки помогает удерживать газы, однако о полной герметичности говорить не приходится.
По теме: Почему из глушителя автомобиля капает вода
Тем не менее, такие муфты имеют низкую стоимость и обладают высокой гибкостью, эффективно поглощая вибрационные нагрузки. Однако их срок службы ограничен, и они требуют частой замены из-за возможных разрывов тонкой проволочной структуры.
Тройная оплетка

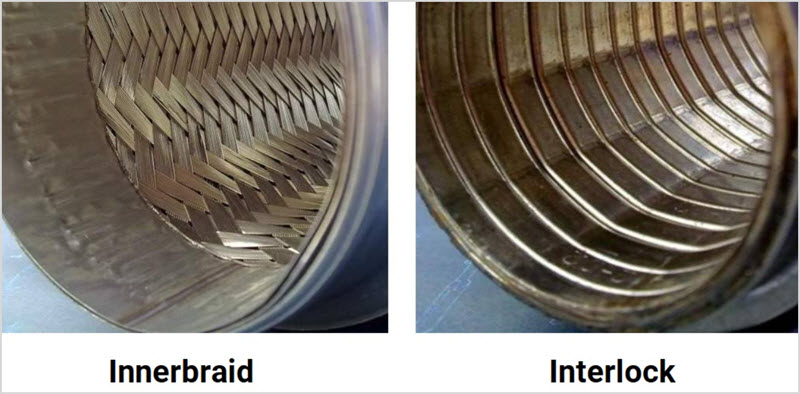

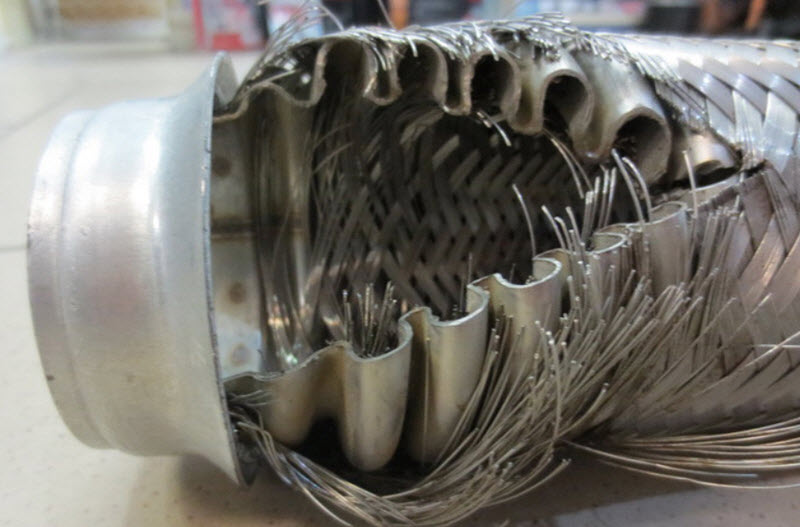

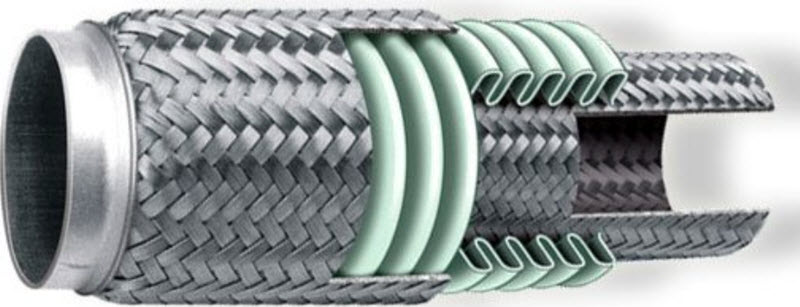

Все качественные гофрированные трубы состоят из трех и более слоев. В их конструкции могут использоваться как плетеные элементы, так и металлические рукава. Муфты с рукавами имеют торговые названия Interlock или Hydra, в то время как многослойные плетеные варианты обозначаются как Innerbraid.
Определить последний тип достаточно просто: достаточно заглянуть внутрь трубы. Вместо плетеного материала вы увидите листовую нержавеющую сталь, которая формируется различными способами для обеспечения гибкости.
Многослойные гофры имеют более высокую стоимость и несколько ограниченную гибкость, однако это не влияет на их функциональность, так как крепеж выпускной системы рассчитан на такие условия.
Важно помнить, что некоторые ремонтные вставки могут иметь ограничения по взаимному перемещению фланцев, например, по скручиванию. Это следует учитывать при выборе запчастей для ремонта.
Последствия повреждения гофры
Износ и прогорание муфты могут привести к появлению громкого и неприятного звука под автомобилем, а также к проникновению выхлопных газов в салон. Это представляет собой серьезную опасность, поэтому не стоит откладывать ремонт.

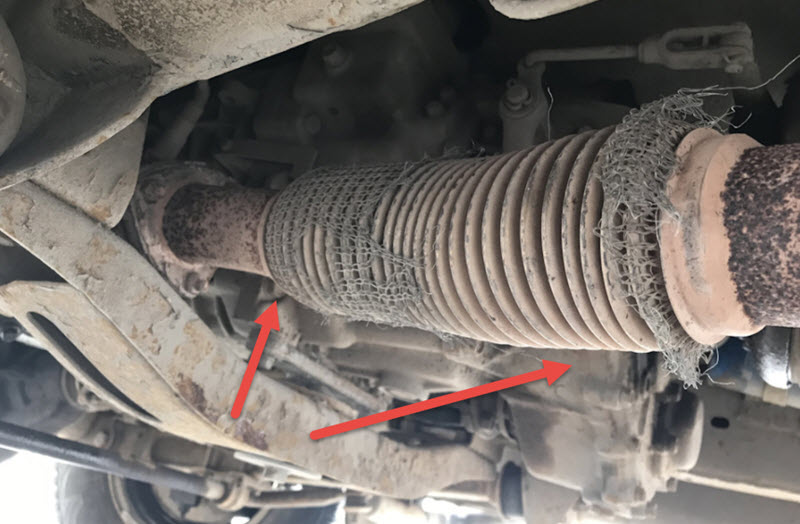

Определить проблему достаточно просто: к этому моменту наружная оплетка уже может выглядеть как лохмотья, а места, где газы выходят не по назначению, будут отмечены следами копоти.
Внутри муфты отделяющиеся фрагменты рукава и оплетки могут забивать канал, что затрудняет нормальную вентиляцию.
В результате этого снижается мощность, увеличивается расход топлива, а характер обтекания внутреннего разлохмачивания гофры может вызывать неожиданные звуки. Это часто заставляет водителей искать неисправности в подвеске или двигателе.
Замена гофры глушителя своими руками
Не на всех автомобилях предусмотрена возможность замены гофры. Чаще всего производители стремятся заставить владельцев приобретать целый участок трубы, иногда вместе с резонатором. Тем не менее, ремонтные гофры доступны для покупки, и процесс их замены не представляет особой сложности, хотя потребует определенных навыков в слесарном деле.
Ситуация усложняется тем, что крепежные элементы выхлопной системы обычно подвержены сильной коррозии, и разборка может привести к поломкам. Начинающим мастерам стоит заранее подготовиться к возможным трудностям, которые могут возникнуть в процессе работы.

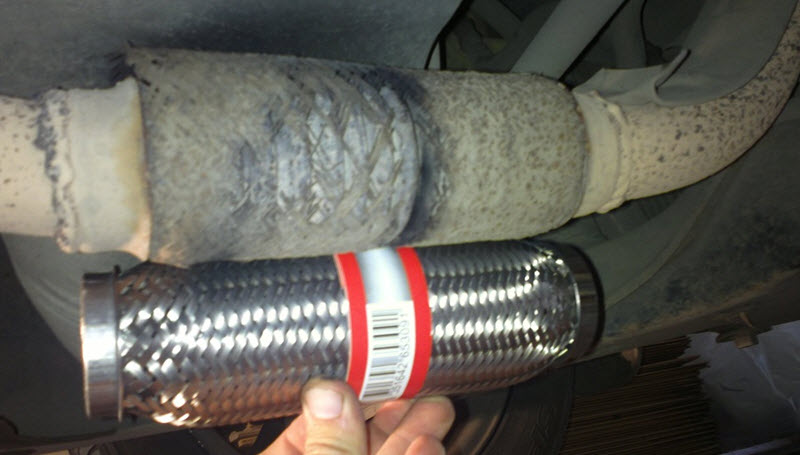

Гофры классифицируются по диаметру труб и общей длине конструкции. Чтобы подобрать нужный артикул, можно обратиться к каталогам торговых компаний, зная номер оригинальной детали. Также возможно самостоятельно измерить диаметры и длину, для чего достаточно иметь смотровую яму, линейку и штангенциркуль.
Сварка
Эластичные вставки обычно заменяются с помощью сварки. Хотя сварка электродом все еще возможна, эта техника сейчас не так популярна, и большинство предпочитает использовать проволочный полуавтомат в среде углекислоты. Сварка таким способом доступна даже для новичков.
-
Читайте также:
Для замены участка выхлопной системы с гофрой его необходимо снять с автомобиля и разложить для удаления старой муфты. Линии для реза отмечаются в соответствии с размерами новой детали. Резка осуществляется болгаркой с тонким диском, при этом важно соблюдать перпендикулярность к оси трубы.
Новая деталь фиксируется к зачищенным концам труб с учетом геометрии, после чего производится герметичная сварка. Установка осуществляется в обратном порядке, и рекомендуется заменить весь крепеж на новый, так как старый может быть поврежден коррозией.
Без сварки

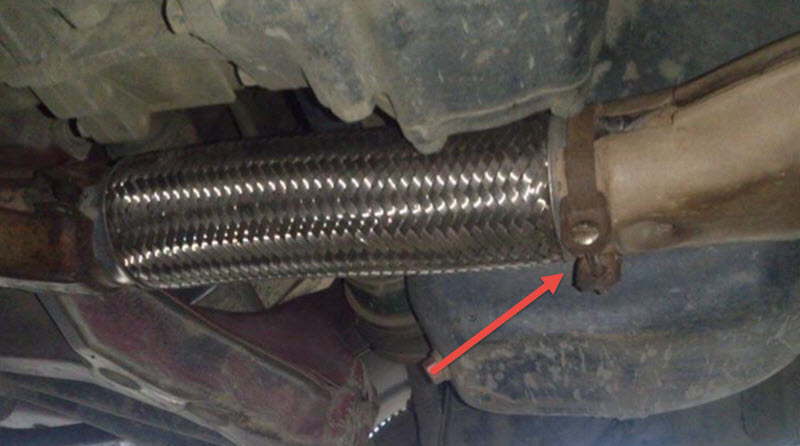

Если конструкция автомобиля предполагает замену гофры с помощью традиционного метода, используя круглые хомуты, то владельцу повезло — сварочные работы не понадобятся. Однако, открутить заржавевшие гайки порой бывает крайне сложно, поэтому, скорее всего, вам потребуется болгарка.
Перед разборкой соединение обрабатывается проникающими средствами. При сборке важно использовать специальный высокотемпературный герметик, предназначенный именно для выхлопной системы. Это критично, так как обычные силиконовые герметики не способны выдержать заявленные на упаковке температуры, и их надежность вызывает сомнения.
Также возможно преобразование неразборного соединения гофры с трубами в разборное, подходящее для хомутов. Для этого можно взять за основу другие соединения в системе выхлопа. Вам понадобятся отрезки труб, крепежные элементы и немного креативности. Тем не менее, сварка остается более простым и надежным вариантом.
С помощью бинта
В качестве временной меры можно использовать бинт для обмотки поврежденного соединения, применяя принцип армирования пластика.
В качестве наполнителя подойдёт любой состав, напоминающий «холодную сварку», так как все они основаны на эпоксидных смолах. Рекомендуется выбирать наиболее пластичный и недорогой вариант, так как его потребуется в значительном количестве.
Поврежденный участок обматывается бинтом, можно воспользоваться обычным медицинским, при этом его следует пропитать эпоксидным компаундом.
После завершения процесса полимеризации получится нечто похожее на стеклопластиковый рукав, который, хотя и не обладает эластичностью, временно предотвратит попадание выхлопных газов в салон. Это позволит доехать до места, где есть подъёмник и сварочный аппарат, для последующей замены гофры на новую.
Советы по выбору гофры для замены
При выборе гофры для замены в выхлопной системе автомобиля важно учитывать несколько ключевых факторов, которые могут существенно повлиять на эффективность работы всей системы и долговечность компонентов. Гофра – это гибкий элемент, который позволяет компенсировать движение двигателя и вибрации, а также предотвращает образование трещин и повреждений в выхлопной системе.
Первым шагом в выборе гофры является определение ее типа. Существует несколько видов гофр, включая однослойные и многослойные. Однослойные гофры обычно дешевле, но менее устойчивы к механическим повреждениям и температурным колебаниям. Многослойные гофры, в свою очередь, обеспечивают более высокую прочность и долговечность, что делает их предпочтительным выбором для большинства автомобилей.
Следующий аспект – это материал, из которого изготовлена гофра. Наиболее распространенными материалами являются нержавеющая сталь и алюминий. Нержавеющая сталь обладает высокой коррозионной стойкостью и долговечностью, что делает ее идеальной для использования в условиях высокой температуры и агрессивной среды. Алюминий, хотя и легче, может быть менее устойчивым к коррозии и механическим повреждениям, поэтому его использование ограничено.
Также стоит обратить внимание на диаметр гофры. Он должен соответствовать диаметру труб выхлопной системы вашего автомобиля. Неправильный диаметр может привести к ухудшению работы двигателя, увеличению расхода топлива и повышению уровня шума. Рекомендуется измерить диаметр старой гофры или проконсультироваться с профессионалом, чтобы выбрать правильный размер.
Не менее важным является качество изготовления гофры. При выборе стоит обратить внимание на наличие сертификатов качества и отзывы других автовладельцев. Высококачественные гофры обычно имеют гладкую поверхность и ровные швы, что свидетельствует о хорошем уровне производства.
При установке новой гофры также важно учитывать ее расположение в системе. Гофра должна быть установлена в том месте, где она сможет эффективно выполнять свои функции, не создавая при этом дополнительных проблем с установкой или эксплуатацией. Рекомендуется доверить установку профессионалам, чтобы избежать возможных ошибок и обеспечить надежную работу всей выхлопной системы.
В заключение, выбор гофры для замены в выхлопной системе – это ответственный процесс, который требует внимания к деталям и понимания особенностей работы автомобиля. Правильный выбор и установка гофры помогут продлить срок службы выхлопной системы и улучшить общую производительность автомобиля.
Вопрос-ответ
Что будет, если не менять гофру глушителя?
Если сразу не поменять гофру, то она полностью порвется, и владельца ждут сразу 3 неприятности: дым попадает в салон и может вызвать отравление. Горячие отработанные газы нагревают днище и разъедают защитное покрытие. Повышается уровень шума и вибрации.
Как гофра влияет на мощность двигателя?
Прорыв гофры может привести к потере мощности двигателя, а также к увеличению расхода топлива и неправильной работе электроники управления двигателем.
Советы
СОВЕТ №1
Перед заменой гофры глушителя или всей выхлопной системы, обязательно проведите диагностику. Это поможет выявить не только проблемы с гофрой, но и другие возможные неисправности, которые могут повлиять на работу автомобиля.
СОВЕТ №2
При выборе новой гофры или выхлопной системы обращайте внимание на качество материалов. Лучше отдать предпочтение изделиям от проверенных производителей, чтобы избежать быстрого износа и необходимости частой замены.
СОВЕТ №3
Не забывайте о важности правильной установки. Неправильная установка гофры или выхлопной системы может привести к утечкам и ухудшению работы двигателя. Лучше доверить эту работу профессионалам, если у вас нет достаточного опыта.
СОВЕТ №4
Регулярно проверяйте состояние гофры и выхлопной системы. Раннее выявление трещин или повреждений поможет избежать более серьезных проблем и затрат на ремонт в будущем.
