Резистор отопителя салона автомобиля регулирует скорость работы вентилятора печки, обеспечивая комфортную температуру внутри. Знание его назначения и принципа работы поможет автовладельцам эффективно использовать систему отопления и своевременно выявлять неисправности. В статье рассмотрим устройство резистора печки, его виды и основные причины выхода из строя, что поможет в обслуживании и ремонте системы отопления автомобиля.
Предназначение резистора в схеме управления отопителя салона
Чтобы ограничить мощность, подаваемую на электромотор вентилятора, необходимо снизить ток, проходящий через его обмотки.
Поскольку напряжение в бортовой сети является постоянным, потребуется изменить сопротивление в цепи. Элемент, обладающий определённым нормированным сопротивлением, называется резистором.
При последовательном соединении резисторов общее сопротивление равно сумме сопротивлений каждого из них. Если же резисторы подключены параллельно, итоговое сопротивление уменьшается, но это касается только общего тока в цепи.
При постоянном напряжении его значение на каждом элементе цепи останется неизменным.
В последнем случае ток нагрузки останется прежним, что делает такую схему регулирования скорости вращения вентилятора неприемлемой. Поэтому для реального ограничения оборотов используется резистор, подключённый последовательно.
Резистор отопителя салона автомобиля играет ключевую роль в регулировке температуры внутри транспортного средства. Эксперты отмечают, что его основная функция заключается в контроле скорости вращения вентилятора, что позволяет водителю и пассажирам настраивать комфортный микроклимат. При помощи резистора можно изменять уровень обогрева, что особенно важно в холодное время года.
Кроме того, резистор защищает систему от перегрева, предотвращая возможные повреждения. В случае его неисправности, водитель может столкнуться с проблемами, такими как отсутствие обогрева или постоянная работа вентилятора на максимальной скорости. Таким образом, резистор отопителя не только обеспечивает комфорт, но и способствует долговечности всей системы отопления автомобиля.
Принцип работы
Ограничительный резистор, используемый в автомобилях для ступенчатой регулировки работы вентилятора, состоит из нескольких отдельных элементов сопротивления.
Существует три основных принципа их подключения:
- Все резисторы могут подключаться последовательно. В зависимости от их номинала, общий ток в цепи, проходящий через электромотор, изменяется, что позволяет регулировать мощность и поток воздуха, проходящего через радиатор отопителя, увеличивая или уменьшая его;
- Более экономичный подход заключается в соединении резисторов в последовательную цепь. Количество одновременно подключенных элементов определяет общую величину, что позволяет дискретно изменять мощность, подаваемую на вентилятор;
- Наиболее эффективным решением является использование последовательной и параллельной схемы подключения дискретных элементов. Хотя это усложняет схему коммутации, такой подход позволяет максимально использовать все доступные возможности при любой мощности, отдаваемой мотору.
Общей проблемой всех схем регулировки с использованием резисторов является выделение значительной мощности на этой пассивной ограничительной детали.
Читайте также:

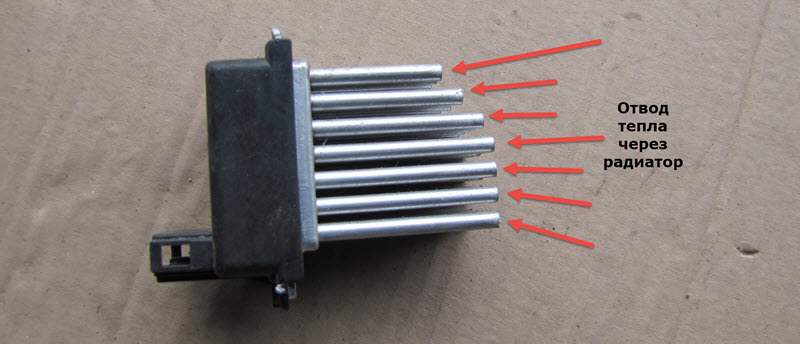

Она сильно нагревается из-за проходящего тока, поэтому её устанавливают на массивные металлические части кузова или оборудуют собственным ребристым радиатором охлаждения из алюминиевого сплава с высокой теплопроводностью.
| Назначение резистора отопителя | Принцип работы | Последствия неисправности |
|---|---|---|
| Регулировка скорости вращения вентилятора: Позволяет водителю выбирать желаемую интенсивность обдува салона, изменяя сопротивление в цепи электродвигателя вентилятора. | Резистор состоит из нескольких секций с разным сопротивлением. При переключении режимов вентилятора, ток проходит через разные секции резистора, изменяя напряжение, подаваемое на вентилятор, и, соответственно, его скорость вращения. | Вентилятор работает только на одной (обычно максимальной) скорости, либо не работает вовсе. Невозможно регулировать температуру и интенсивность обдува. |
| Защита электродвигателя вентилятора: Ограничивает ток, проходящий через электродвигатель, предотвращая его перегрев и выход из строя, особенно при работе на низких скоростях. | При низких скоростях вращения вентилятора, резистор рассеивает избыточную энергию в виде тепла, снижая ток, поступающий на двигатель. | Перегрев и выход из строя электродвигателя вентилятора из-за чрезмерного тока. |
| Обеспечение комфорта: Позволяет точно настроить поток воздуха, создавая оптимальные условия для обогрева или охлаждения салона. | Благодаря возможности выбора различных скоростей вентилятора, водитель может подобрать наиболее комфортный режим обдува, избегая слишком сильного или слишком слабого потока воздуха. | Невозможность создать комфортную температуру в салоне из-за отсутствия регулировки обдува. |
Интересные факты
Вот несколько интересных фактов о резисторе (сопротивлении) отопителя салона в автомобиле:
-
Регулировка мощности: Резистор отопителя позволяет регулировать скорость работы вентилятора системы отопления. Он изменяет напряжение, подаваемое на мотор вентилятора, что позволяет водителю выбирать нужный уровень обогрева и комфорта в салоне.
-
Энергетическая эффективность: Использование резистора для управления мощностью вентилятора позволяет экономить электроэнергию. Вместо того чтобы использовать более мощный мотор, который потребляет больше энергии, резистор снижает напряжение, что делает систему более эффективной и снижает нагрузку на генератор автомобиля.
-
Предотвращение перегрева: Резистор также играет важную роль в предотвращении перегрева системы отопления. Он помогает распределять тепло, что позволяет избежать перегрева мотора вентилятора и продлевает срок службы компонентов системы отопления.
Виды резисторов
Существует два основных метода регулировки скорости вращения вентилятора: ступенчатый и плавный. Для каждого из них используются различные типы резисторов.

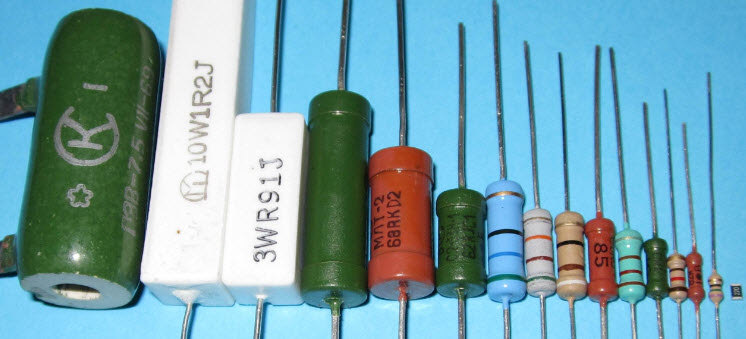

- Постоянное сопротивление – это резистор, который изготавливается из высокоомной проволоки, намотанной на керамическую основу.
Также можно встретить полностью керамические варианты, выполненные из прессованного материала, который обладает некоторой проводимостью благодаря содержанию углерода (графита) в своем составе. Такие резисторы иногда называют угольными.
В одном устройстве может быть установлено несколько отдельных обмоток или угольных стержней. Для повышения эффективности теплоотведения они плотно прижаты к металлическому основанию с использованием изолирующей прокладки и обрабатываются специальным невысыхающим составом с высокой теплопроводностью.
- Переменное сопротивление в резисторах нагрузочного типа, где требуется относительно высокая мощность, изготавливается из той же нихромовой проволоки.
По её поверхности перемещается металлический токоотвод, который соединён с выходным разъёмом. Эта конструкция известна как потенциометр. С её помощью можно осуществлять бесступенчатую регулировку скорости.
Подбор резистора по сопротивлению
Омическое сопротивление стандартного резистора можно найти в документации, предоставленной производителем. Этот параметр рассчитывается на основе аналогичных характеристик электродвигателя, который функционирует на различных оборотах под нагрузкой, создаваемой крыльчаткой вентилятора.
-
Читайте также:
Измерить сопротивление можно с помощью омметра, который входит в состав любого мультиметра. Обычно его значение составляет около десятка Ом.
Эта информация может быть полезна при диагностике подозрительных компонентов или при выборе подходящей замены. Если сопротивление оказывается слишком высоким, это может привести к снижению производительности вентилятора, и наоборот.
Причины выхода из строя
В процессе работы выделяется значительное количество тепла, что является нормальным для штатного режима, и деталь может функционировать длительное время. Однако важно учитывать, что сам электромотор должен иметь достаточное сопротивление, чтобы ограничивать ток.

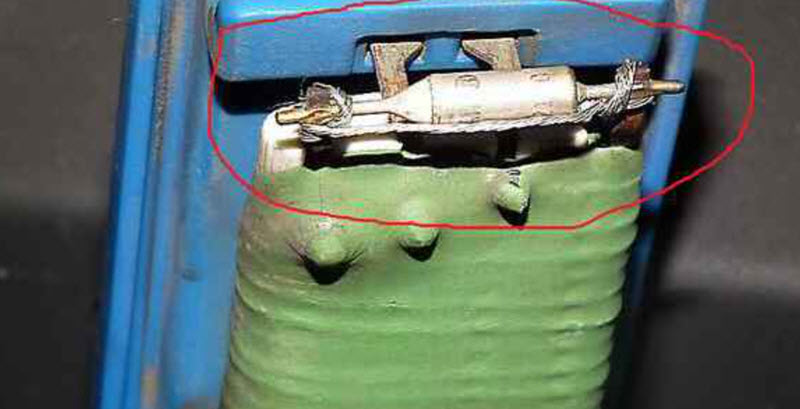

Если из-за износа, загрязнения или заклинивания подшипников ток начинает увеличиваться, резистор может перегреваться. Это может привести к его выходу из строя, что обычно проявляется в виде перегорания.
В результате могут оплавиться места припайки выводов или возникнуть обрыв в обмотке. Внешним признаком этого станет отключение вентилятора на всех режимах работы, кроме максимального.
Теоретически резистор можно восстановить, разобрав его и устранив повреждения. Однако, учитывая его невысокую стоимость и ненадежность ремонта, заниматься этим нецелесообразно. Неисправную деталь можно диагностировать с помощью омметра, после чего её следует заменить на новую.
На рынке представлено множество проверенных аналогов с кросс-номерами от различных производителей.
Замена и обслуживание резистора отопителя
Замена и обслуживание резистора отопителя являются важными аспектами поддержания системы отопления автомобиля в исправном состоянии. Резистор отопителя отвечает за регулирование скорости вращения вентилятора, что, в свою очередь, влияет на интенсивность обогрева салона. Если резистор выходит из строя, это может привести к недостаточному обогреву или, наоборот, к перегреву, что негативно сказывается на комфорте водителя и пассажиров.
-
Читайте также:
При замене резистора отопителя важно учитывать несколько факторов. Во-первых, необходимо правильно определить неисправность. Часто симптомы, указывающие на проблемы с резистором, могут быть схожи с другими неисправностями в системе отопления, такими как неисправность самого вентилятора или проблемы с проводкой. Поэтому перед заменой резистора рекомендуется провести диагностику системы.
Во-вторых, при замене резистора следует использовать только оригинальные или качественные аналоговые запчасти. Это обеспечит надежность и долговечность работы системы отопления. Установка некачественного резистора может привести к его быстрому выходу из строя и, как следствие, к повторным затратам на ремонт.
Процесс замены резистора отопителя может варьироваться в зависимости от модели автомобиля. В большинстве случаев он располагается вблизи вентилятора отопителя и доступ к нему может быть ограничен. Поэтому для удобства замены может потребоваться снять некоторые элементы интерьера, такие как панель приборов или обшивку. Рекомендуется заранее ознакомиться с руководством по эксплуатации автомобиля или обратиться к специалистам, если нет уверенности в своих силах.
Обслуживание резистора отопителя включает в себя регулярную проверку его состояния. Важно следить за тем, чтобы на резисторе не скапливались грязь и пыль, так как это может привести к перегреву и выходу из строя. Также стоит проверять соединения проводов на наличие коррозии или повреждений, что может негативно сказаться на работе резистора.
В заключение, регулярная замена и обслуживание резистора отопителя помогут избежать серьезных проблем с системой отопления автомобиля. Это не только повысит комфорт в салоне, но и продлит срок службы всей системы отопления в целом.
Вопрос-ответ
Какую функцию выполняет резистор автомобильного отопителя?
В автомобилях с ручным кондиционером скорость вращения вентилятора регулируется нагревательным резистором. Он подключен к ручке, которая позволяет выбирать между тремя или четырьмя скоростями обдува салона. Мы покажем вам схему электродвигателя вентилятора и его подключение к предохранителю.
Что будет, если убрать резистор вентилятора охлаждения?
Моторный резистор вентилятора помогает вентилятору вашего автомобиля на разных скоростях. Если он перестает работать правильно, ваша воздушная система может работать слишком сильно, слишком мягко или вообще не работать.
Советы
СОВЕТ №1
Понимание работы резистора отопителя поможет вам лучше диагностировать проблемы с системой обогрева. Если вы заметили, что обогреватель работает только на одной скорости или не работает вовсе, это может быть признаком неисправности резистора.
СОВЕТ №2
Регулярно проверяйте состояние резистора отопителя, особенно в холодное время года. Накопление грязи и пыли может привести к перегреву и выходу из строя, поэтому периодическая чистка поможет продлить срок службы устройства.
-
Читайте также:
СОВЕТ №3
При замене резистора отопителя выбирайте качественные запчасти от проверенных производителей. Это обеспечит надежную работу системы обогрева и снизит риск повторных поломок.
