Ремень или цепь ГРМ на Hyundai Solaris

Для привода газораспределительного механизма используется цепь или ремень ГРМ. На бензиновых двигателях внутреннего сгорания, которые устанавливаются на Хендай Солярис, привод осуществляется при помощи цепи.

В процессе эксплуатации происходит растяжение цепи, которое компенсируется гидронатяжителем и в дополнительной подтяжке не нуждается в течение всего межсменного интервала.

Регламент замены

Автомобили Hyundai Solaris комплектовались бензиновыми двигателями объемом 1,4 л. и 1,6 л. Оба мотора относятся к модельному ряду «Gamma» и не имеют существенных конструктивных отличий. Привод механизма ГРМ осуществляется цепью, менять которую рекомендуется после 120 тыс. км. пробега, во время капитального ремонта или при наличии показаний к замене:

сильное растяжение, которое не компенсируется гидронатяжителем;
наличие видимых повреждений звеньев.

Несвоевременная замена цепи или элементов привода газораспределительного механизма, может привести к обрыву, что приведет к повреждению внутренних элементов шатунно-поршневой группы, головки блока цилиндров.

Применение цепи ГРМ имеет преимущество перед ремнем, который необходимо менять каждые 60 тыс. км., кроме того, шанс обрыва ремня выше, чем у цепи.

Замена цепи ГРМ

Замена цепи относится к сложным работам, требующим знаний, инструмента, оборудования, помещения с подъемником или смотровой ямой. Если подобные работы никогда не выполнялись, рекомендуется обратиться в сервисный центр. Ошибка при выполнении замены цепи может привести к повреждению элементов двигателя, а также к дорогостоящему ремонту.

Опытные автовладельцы могут выполнить такую работу своими руками. Для это им потребуется:

набор гаечных ключей разного размера;
накидные головки, воротки, трещетки к ним;
набор отверток, плоских, крестовых;
плоскогубцы;
гидравлический домкрат, грузоподъемностью от 500 кг;
подставки.

Перед началом работ необходимо купить набор для замены цепи ГРМ, сальник коленвала, моторное масло, фильтр, охлаждающую жидкость, герметик. Эти запчасти рекомендуется поменять во время замены привода ГРМ.

Необходимые запчасти

Комплект для замены цепи ГРМ на Хендай Солярис состоит из:

Читайте также:

Чем вытравить ржавчину с кузова автомобиля?

цепь ГРМ — артикул 243212B200 по цене 2980 руб. РФ;
направляющая привода газораспределительного механизма — артикул 244312B200 по цене 750 руб. РФ;
башмак натяжителя — артикул 244202B200 по цене 920 руб. РФ;
натяжитель — артикул 2441025001 по цене 2350 руб. РФ.

Во время замены цепи, рекомендуется поменять сальник коленвала — артикул 214212B020, по цене 170 руб. РФ.

Охлаждающую жидкость, моторное масло рекомендуется приобретать то, каким постоянно пользуется автолюбитель.

Порядок выполнения работы

Когда все запчасти собраны, приготовлен необходимый инструмент, можно приступить к процессу замены:

Поставить автомобиль на подъемник или смотровую яму.
Для исключения повреждения электроприборов, перед началом работ необходимо отсоединить плюсовую клемму аккумулятора.

Открутить крышку ГБЦ, удалить прокладку, остатки герметика. Перед установкой рекомендуется заменить прокладку, нанести новый герметик на сопрягающиеся поверхности.

Снять защиту двигателя, если она присутствует.
Вращая шкив коленвала по часовой стрелке при помощи головки и воротка, выставить ВМТ первого цилиндра.
Слить охлаждающую жидкость, процедура занимает около 15 минут.
Слить моторное масло.
Подпереть ДВС снизу гидравлическим домкратом.
Открутить крепление правой опоры двигателя к блоку цилиндров.
Приподнять домкратом мотор, чтобы удалить правую опору.
Подставить под ДВС надежный упор и зафиксировать колеса, для избежания отката автомобиля.

При помощи накидного ключа необходимо ослабить натяжитель поликлинового ремня, зафиксировать его при помощи тонкого стержня, снять ремень со шкивов вспомогательных агрегатов.

Открутить крепление насоса гидроусилителя, убрать его в сторону.
Открутить винт крепления натяжителя.

Важно! Крепеж натяжителя имеет левую резьбу, откручивать его необходимо по часовой стрелке.

Демонтировать натяжитель поликлинового ремня.
Открутить все фиксирующие винты кронштейна опоры ДВС с правой стороны.
После демонтажа кронштейна нужно вытащить болт, фиксирующий обводной ролик поликлиновго ремня, демонтировать его.
Открутить четыре болта, фиксирующих шкив насоса охлаждающей жидкости.
Раскрутить винты крепления к блоку цилиндров насоса охлаждающей жидкости.
Демонтировать насос циркуляции охлаждающей жидкости.
Удалить прокладку насоса ОЖ, очистить поверхность от следов старого герметика. Перед нанесением нового, поверхность необходимо обезжирить.
Выкрутить болты, фиксирующие шкив коленвала, демонтировать его.
Отсоединить жгут проводов генератора.
Открутить фиксирующую гайку и демонтировать генератор.
Раскрутить все фиксирующие винты крышки газораспределительного механизма, демонтировать крышку.
Нанести метки на цепь, совпадающие с метками шестеренок коленвала и распредвала.
Открутить натяжитель привода, снять другие механизмы.
Демонтировать цепь.
Перенести метки на новую запчасть.
Установить новую цепь, контролируя совпадение всех меток.
Удалить следы старого герметика и нанести новый.
Установить новый натяжитель приводной цепи.
Прикрутить башмак.
Вытащить фиксатор гидронатяжителя.
Проконтролировать натяжение и совпадение меток на всех шестеренках.
Прикрутить все детали газораспределительного механизма, успокоитель.
Закрыть крышку привода грм.
Закрутить болты, фиксирующие крышку.
Собрать оставшиеся детали ДВС, соблюдая обратный порядок действий.

После сбора двигателя необходимо залить моторное масло, заменить фильтр и залить антифриз. Надеть плюсовую клемму на АКБ и завести мотор. Если все работы проведены правильно, с запуском ДВС проблем не возникнет.

Ремень или цепь грм на хендай солярис: замена

Нужно отметь, что Hyundai Solaris крайне повезло в том плане, что разработчики додумались оснастить ГРМ цепью, а не ремнем. Эквивалентные по классу и мощности автомобили с ремнем требуют замены этого элемента не реже 60 000 (км). Цепь же куда прочнее ремня, изготовитель Hyundai Solaris вообще не регламентирует рекомендуемый пробег для смены цепи.

Специалисты отмечают, что в Солярис замена ГРМ (имеется в виду цепи) чаще всего проводится на отметке в 85 000 – 100 000 (км).

Читайте также:

Как работает раздаточная коробка на ниве?

Предпосылками для осмотра технического состояния цепи и её замены (если понадобится) являются следующие признаки:

Автомобиль не заводится после того, как сам заглох
Слышны отчетливые стуки в двигателе

Опытные водили сразу определяют поломку цепи по постукиванию в капоте.Материал по теме: Как заменить свечи зажигания на Гранте на 8 и 16 кл моторе

Замена цепи ГРМ Хендай Солярис. Фото, инструкция как поменять цепь ГРМ на Хендай Солярис

С 2010 года при выпуске Hyundai Solaris были разработаны и установлены четырехцилиндровые и шестнадцати клапанные двигателя с объёмами 1,4 и 1,6. Серия таких моторов получила название Gamma, в которых приводом газораспределительного механизма служит не ремень, а цепь ГРМ.

Процедура замены цепи достаточно сложная, поэтому без специального инструмента и соответствующего опыта поменять цепь на Солярисе будет достаточно проблематично.

Мы рекомендуем обращаться за квалифицированной помощью в соответствующие автомастерские или на станцию техобслуживания официального дилера Hyundai.

Тем не менее, для ознакомления, приведем пример как заменить цепь ГРМ Хендай Солярис своими руками, в рамках прохождения периодического ТО.

Схема ГРМ.

Цепь привода ГРМ
Направляющая приводной цепи
Рычаг приводной цепи
Автоматический натяжитель приводной цепи
Крышка приводной цепи
Промежуточный шкив ремня привода вспомогательного оборудования
Прокладка водяного насоса
Водяной насос
Шкив водяного насоса
Шкив коленчатого вала

Процедура замены цепи достаточно сложная, поэтому без специального инструмента и соответствующего опыта поменять цепь на Солярисе будет достаточно проблематично. Мы рекомендуем обращаться за квалифицированной помощью в соответствующие автомастерские или на станцию техобслуживания официального дилера Hyundai. Тем не менее, для ознакомления, приведем пример как заменить цепь ГРМ Хендай Солярис своими руками, в рамках прохождения периодического ТО.

Читайте также:

В приоре холодно зимой что делать?

Ещё по теме: Замена масла в АКПП Хендай Солярис

Процесс замены:

Снимаем защиту катушки.
Чтобы провести замену цепи ГРМ на Хендай Солярис придется снимать крышку клапанов. Поэтому: ключом на «10» откручиваем болты на крышке защиты катушек.
Снимаем крышки клапанов.
Откручиваем катушки зажигания.
Откручиваем крышки клапанов.
Вытягиваем катушки с колпачками свечей.
Откручиваем хомуты патрубка картера.

Откручиваем болты на крышке клапанов… …также откручиваем болты внутри крышки.

Снимаем крышку клапанов.
Пассатижами снимаем хомуты на шлангах вентиляции картера и отсоединяем их.

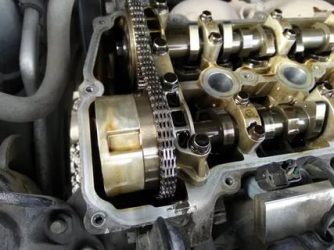

Осматриваем цепь на повреждения.
Снимаем крышку.

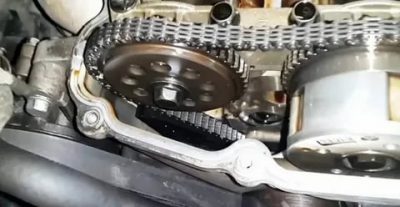

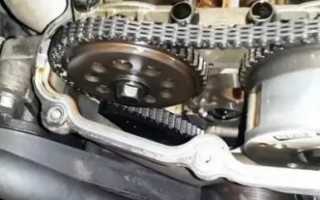

Осматриваем натяжитель цепи.

Осматриваем натяжитель цепи. Обращаем внимание на положение натяжителя цепи.

Снимаем натяжитель.
Если натяжитель находится на 8 зубе, то цепь нужно менять.
Демонтируем колесо.
Снимаем колесо.
Откручиваем болты генератора.

Если цепь ГРМ провисает, то это означает, что она растянута. Откручиваем верхний …

Снимаем подушку двигателя.

… и нижний болт на генераторе. Откручиваем болты на подушке и снимаем ее.

Снимаем натяжитель ремня генератора.
Откручиваем болт натяжителя приводного ремня и снимаем его.
Отключаем колодку генератора.
Отсоединяем коннектора жгута проводов от генератора.
Вытягиваем болты генератора.

Откручиваем болты на генераторе. Вытягиваем их.

Отодвигаем генератор.
Освобождаем генератора от жгута проводов.
Откручиваем помпу.
Вытягиваем болт с генератора и отодвигаем его.
Снимаем провод массы.

Далее откручиваем шкив помпы, он крепится на четырех болтах. Откручиваем массу. Ослабляем нижний болт гидроусилителя.

Ослабляем болт гидроусилителя.
Откручиваем болты.
Снимаем ролик генератора.
Снимаем ролик.
Сливаем антифриз.
Сливаем антифриз, затем снимаем помпу. Также откручиваем болты.
Снимаем помпу.

Откручиваем все болты по периметру крышки. После снятия крышки разбираем весь механизм ГРМ (откручиваем успокоители, снимаем гидронатяжитель). На двух верхних …

Разбираем механизм ГРМ.
… и нижней шестеренках, так само, как и на новой цепи есть метки, по ним ее и одеваем.
Снимаем цепь.

Одеваем цепь. Прикручиваем успокоители. Прикручиваем гидронатяжитель.

Одеваем новую цепь.

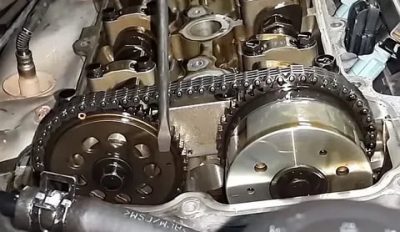

Выставляем распредвала по меткам. Вверху (метками служат окрашенные звенья цепи)…
Устанавливаем натяжитель.
… и снизу.
Выставляем метки ГРМ.

Подводим метку к основе распредвала. Затем выдергиваем чеку с гидронатяжителя. Далее прокручиваем двигатель несколько раз, чтобы у нас все совпало по меткам. Проверяем полоски на шестеренках, они должны строго совпадать по горизонтали.

Сборка проводится в противоположном порядке.
Далее чистим крышки от герметика. Начинаем сборку деталей в обратном порядке.

Гнет ли клапана на Хендай Солярисе

Многие автолюбители интересуются гнет ли клапана на Хендай Солярис 1,6 или/и 1,4. Однозначно ответить на такой вопрос нельзя. Перечисленные проблемы, связанные с двигателем, сопровождают автомобиль во всём процессе его эксплуатации. В придачу к этому мотор на Солярисе «одноразовый», и в случае если загнет клапана или/и заклинит поршень в ГБЦ, то для восстановления потребуется замена всего блока, так как расточка под ремонтный размер не предусмотрена.

Цепь или ремень ГРМ для Хендай Солярис: что лучше?

Выбирая корейский Хендай Солярис автовладельцы интересуются: « Что устанавливается на газораспределительный механизм – ремень или цепь?». Даже в дилерских центрах менеджеры по продажам не всегда могут дать чёткий ответ. Внести ясность в этот и другие наболевшие вопросы поможет данный материал.

Газораспределительный механизм (или ГРМ) отвечает за подачу в цилиндры сгорания топлива или воздуха, а также за удаление отработавших газов. Механизм ГРМ Хендай Солярис состоит из:

распределительного вала;
цепи;
рычагов;
впускных и выпускных клапанов;
каналов.

Распредвал работает от коленчатого вала, с которым соединён с помощью цепи. На многих же других автомобилях установлен ремень. Рассмотрим же плюсы и минусы этих двух деталей.

Благо, можно самостоятельно во всем разобраться. Для начала стоит понять, каким приводом оборудован Hyundai Solaris: ременным или же цепным. В этом нет ничего сложного. Если стоит цепь, она будет находиться внутри.

Читайте также:

Как отрегулировать заслонки печки на калине?

Ремень же расположен снаружи.

На вопрос, что установлено на Хендай Солярис, цепь или ремень ГРМ, иногда не могут ответить даже менеджеры, продающие автомобиль. Это вдвойне странно, учитывая, что видно всё невооруженным глазом. Снаружи ремень отсутствует, значит, привод в автомобиле цепной.

Когда менять цепь ГРМ на Хендай Солярис

Подмена цепи ГРМ в Хэндэ Solaris

Сложность выполнения работ:

Авто Хендай Солярис, поставляемые на местность РФ, оснащаются 16-и клапанными бензиновыми моторами с объемом 1,4 и 1,6 л.. В покупке наверное не оценивают тот факт, что установлена цепь либо ремень ГРМ в Хендай Солярис? Отвечаем: в любых моторах конструкцией предусмотрен цепной привод.

У него имеются существенно больший срок эксплуатации, чем ременной. Но подмена цепи ГРМ Хендай Солярис требуется также, так же как и на моторе с ременным приводом.

Эта процедура трудозатратная и просит четкого соблюдения определенного порядка. При наличии советующего опыта ремонтов ее выполняют в гаражных критериях. Тем, кто ранее никогда не сталкивался с таким видом обслуживания, функцию лучше доверить спецам.

Но встречаются у цепи ГРМ свои отрицательные моменты. К таким относится:

завышенная шумность моторов;
тот факт, что натягивать цепь несколько труднее, чем ремень;
подмена просит выполнения огромного объема предварительных работ, связанных с демонтажем разных узлов и частей.

Если хотите очень продлить ресурс цепи, то заливайте только высококачественное масло, рекомендованное производителем, и меняйте его незначительно лет эдак 30 установленного срока.

Согласно паспортным данным, замена цепи ГРМ не предусматривается, т.е. срок её эксплуатации рассчитан на весь период службы авто. Однако, как показывает практика, реального ресурса цепи хватает на 120000 км, а иногда 150000 км. Характерным признаком износа и последующей замены цепи можно определить по характерному звуку работы мотора.

Одним из существенных недостатков алюминиевого мотора 1.6 л Соляриса является чрезмерный жор масла. При его появлении возникает необходимость доливать смазку, так как масляное голодание двигателя чревато серьезными необратимыми последствиями. Привод цепи на данном автомобиле высоконадёжный, при условии правильного ухода за уровнем смазки в двигателе.

При недостаточном обслуживании мотора «капитальный ремонт» как правило, уже не помогает и тем более, что такого понятия для этого двигателя нет. Поэтому при первых признаках нестабильности в работе мотора Hyundai Solaris необходимо проверить на растяжение цепи или/и заменить ее плюс все натяжители и успокоители.

Когда менять цепь грм на Хендай Солярис

Подмена цепи ГРМ в Хэндэ Solaris

Сложность выполнения работ:

Авто Хендай Солярис, поставляемые на местность РФ, оснащаются 16-и клапанными бензиновыми моторами с объемом 1,4 и 1,6 л.. В покупке наверное не оценивают тот факт, что установлена цепь либо ремень ГРМ в Хендай Солярис? Отвечаем: в любых моторах конструкцией предусмотрен цепной привод.

У него имеются существенно больший срок эксплуатации, чем ременной. Но подмена цепи ГРМ Хендай Солярис требуется также, так же как и на моторе с ременным приводом.

Как показывает практика, что конструкция мотора, когда употребляется цепь, существенно надежнее. Ее ресурс составляет более 150 000 км, в противоположность ременного привода, который нужно поменять вдвое почаще.

Но встречаются у цепи ГРМ свои отрицательные моменты. К таким относится:

завышенная шумность моторов;
тот факт, что натягивать цепь несколько труднее, чем ремень;
подмена просит выполнения огромного объема предварительных работ, связанных с демонтажем разных узлов и частей.

Когда менять цепь ГРМ на Хендай Солярис?

Определить сроки обслуживания ГРМ Хендай Солярис можно по его состоянию. Рекомендуется каждые 60 000 км пробега осматривать цепь и проверять её натяжение. Нормальное натяжение цепи определяется специалистом, на глазок это сделать невозможно. Ресурс цепи зависит от условий эксплуатации. Если цепь гремит, нужно незамедлительно обратиться к специалисту.

Последствия обрыва цепи

Обрыв цепи ГРМ – явление очень редкое, ресурс цепи в несколько раз превышает срок службы ременного механизма. Последствия же обрыва у обоих механизмов одинаковые: чаще всего гнёт клапана, вследствие чего требуется капитальный ремонт силового агрегата.

Признаки замены

Благо, что необходимость замены цепи можно услышать заранее по звуку работы мотора. Так же на то, когда менять цепь ГРМ на Хендай Солярис может указывать нестабильная работа двигателя – он становится более шумным. Могут появиться провалы, особенно на малых оборотах. Более точно узнать о необходимости замены получится, измерив расстояние между звеньями.

Замена цепи ГРМ обычно планируется заранее. Ее можно совместить с обслуживанием системы охлаждения и полной заменой охлаждающей жидкости. Допускается одновременно установить новую водяную помпу, а также произвести замену сальника коленвала.

Прежде, чем произвести замену цепи, нужно снять старую. Для этого нужно осуществить подготовительные мероприятия. Отсоедините минусовую клемму АКБ и надежно установите авто на горизонтальной поверхности. Заблокируйте задние колеса. Дальнейший порядок выполнения работ следующий.

Слейте охлаждающую жидкость.
Демонтируйте генератор.
Демонтируйте клапанную крышку.
Установите первый цилиндр в верхнюю мертвую точку.
Совместите метки шкива коленвала и звездочки распредвала. При этом обратите внимание на дополнительные метки. Если они находятся в строго горизонтальном положении, то это является признаком того, что цепь не растянута.
Демонтируйте правое колесо.
Перед тем как демонтировать верхнюю подушку крепления двигателя, необходимо поддомкратить мотор.
Снимите со штатного места расширительный бачок для жидкости ГУР и отведите его в сторону.
Снимите шкиф водяной помпы, а затем демонтируйте водяную помпу.
Открутите болт, фиксирующий массу двигателя.
Ослабьте нижний болт крепления гидроусилителя и откиньте устройство в сторону салона авто.
Демонтируйте натяжитель приводного ремня.
Открутите болты, удерживающие боковую часть крышки.
После снятия боковой крышки, под которой находится цепь, появится доступ к механизмам ГРМ. Их необходимо демонтировать. К таковым относится: два успокоителя, гидронатяжитель. После этого произведите дефектовку ведущих шестеренок, успокоителей и цепи ГРМ.

Установка цепи производится в строгом соответствии с метками, которые есть на шкиве коленвала, звездочке распредвала и на нижней шестерни.
Прикрутите успокоители.
Прикрутите гидронатяжитель.
Проконтролируйте, чтобы метки на цепи и шкиве коленвала, звездочке распредвала совпали. Для этого немного прокрутите распродавал и вытащите чеку на успокоителе.
Вручную прокрутите двигатель несколько раз убедившись, что после полного оборота горизонтальные метки на шкиве распредвала и звезде распредвала находятся в точно горизонтальном положении и обращены друг к другу.
Крышку необходимо очистить от герметика.
Уплотнительные кольца маслонасоса должны быть заменены на новые.

Дальнейшую сборку деталей произведите в обратной последовательности. Все болты и гайки затяните с моментом, указанным в руководстве по ремонту. Для этого используйте специальный динамометрический ключ.

То, сколько ходит цепь ГРМ на Солярисе после установки новой, зависит также от выбора производителя. Приобретайте только оригинальны запчасти. В этом случае вы будете уверены в качестве и надежной работе мотора.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Замена ГРМ «Хендай Солярис»: подробная информация и инструкция

10.12.2019

Вопросы, рассмотренные в материале:

Что стоит на «Хендай Солярис» – ремень или цепь ГРМ
После какого реального пробега нужно провести диагностику
Какие признаки укажут на неисправность ГРМ
Как правильно поменять ГРМ в Huyndai Solaris
Каково мнение автовладельцев о ГРМ в Солярисе

Как производится правильная замена цепи ГРМ «Хендай Солярис»? Таким вопросом задаются даже опытные автомастера. Сегодня рассмотрим вопрос ремонта ГРМ «Хендай Солярис». На автомобилях, производимых в России, устанавливают цепь вместо ремня. Это в разы увеличивает пробег мотора до момента, когда надо уделить внимание газораспределительному механизму, но доступ к ней и ее замена вызывает определенные сложности, о которых узнаем ниже.

Устройство ГРМ в «Хендай Солярис»

Механизм ГРМ – это система мотора, отвечающая за точное распределение топливовоздушной смеси по камерам, выполнение тактов сжатия и отвод отработавших газов после сгорания. По сути, он синхронизирует работу всех поступательно-вращательных движений в двигателе. И чтобы двигатель вашего «Соляриса» не приказал долго жить, важно следить за состоянием механизма ГРМ «Хендай». Так как визуального доступа к нему нет, то следует просто придерживаться рекомендуемого межсервисного интервала.

Многие автомобилисты считают, что на их «Хендай Солярис» в качестве приводного установлен ремень ГРМ, что неверно. Корейский концерн практически перестал выпускать машины с ременным приводом. Хотя можно встретить моторы с ременным механизмом, это все же редкость, и в большей степени хозяева «хендайек» по привычке называют услугу СТО «замена ремня ГРМ «Хендай Солярис».

Плюсы ГРМ на цепи:

ГРМ «Хендай Солярис» абсолютно изолирован от влияния внешних неблагоприятных условий, таких как попадание влаги, грязи и т. п. и не требуется замена цепи.
В среднем пробег на исправной цепи раз в 5 превышает срок эксплуатации ремня.
Порвать ее в «Солярисе» может разве что заклинивший на ходу двигатель. При нормальной работе мотора ее разрыв исключен, возможно лишь некоторое растяжение поэтому обычно она не требует замены.
От чрезмерных перегрузок мотора цепь более защищена в отличие от ремня.
Фазовращатели «Соляриса» в цепной версии двигателя надежнее и конструктивно проще.

Когда нужно делать замену цепи ГРМ в «Хендай Солярис»

Согласно инструкции по эксплуатации замена цепи ГРМ «Хендай Солярис» 1.6 не предусмотрена. Конструкторы рассчитывают, что этот элемент способен выходить весь срок службы мотора, и замена может потребоваться только в случае капитального ремонта двигателя.

В реальности некоторые опытные автовладельцы или работники СТО точно скажут, через сколько км нужна замена цепи ГРМ «Хендай Солярис» 1.6. Она служит 250–300 тысяч км в среднем. При преодолении таких величин пробегов обычно происходит растяжение цепи свыше допустимых значений и рекомендуется выполнить замену привода газораспределительного механизма.

«Чем отличаются ремни ГРМ: их виды и особенности» Подробнее

У более дотошных автовладельцев «Солярисов» существует мнение, что его замена все же нужна на 90–120 тыс. км эксплуатации. Или хотя бы стоит провести профилактический контроль ГРМ.

Причины раннего износа:

Экстремальные условия эксплуатации «Хендай»: буксировка тяжелых прицепов, других автомобилей, перевозка тяжелых грузов, езда по пыльным или грунтованным дорогам в распутицу, зимой. И, конечно же, длительные поездки на повышенных оборотах двигателя и слишком динамичные разгоны приводят к увеличенным нагрузкам на ГРМ и растяжению цепи и ускорят необходимость ее замены.
Механизм ГРМ расположен внутри моторного блока и, находясь в постоянном контакте с моторным маслом, очень чувствителен к его качеству. Если вы заливаете хорошее синтетическое масло, имеющее специализированные моющие присадки, это поможет значительно увеличить срок службы ГРМ «Соляриса».
При исправном функционировании ГРМ в его работе участвуют механизмы, регулирующие силу и степень натяжения цепи, но рано или поздно они изнашиваются и потребуют замены. Это расходные материалы, и их необходимо периодически заменять. При проведении ТО «Хендай Солярис» надо выполнять осмотр и контроль натяжителя и успокоителя на предмет износа и исправности. Несвоевременность данной операции может быть чревата растяжением звеньев цепи и ее возможным перескакиванием на зубьях звездочек.

Стоит отметить, что владельцам «Хендай Солярис» повезло, что производитель все же отказался от использования ремня в ГРМ. Аналогичные по объему и мощности моторы с ремнем других автомобилей нуждаются в его замене уже на 50–60 тысячах. Цепь – элемент достаточно долговечный, и завод «Хендай» вообще не указывает ее регламентную замену в своих сервисных книжках.

Но все же стоит обращать внимание на следующие предпосылки, которые могут указывать на необходимость проведения технического осмотра состояния ГРМ и возможной замены цепи (в случае надобности):

Увеличился расход топлива вашего «Соляриса».
Пропала тяга.
При работе авто из-под капотного пространства слышится металлический стук или лязг.
Машина полностью остановилась и не желает заводиться, а стартер крутится по ощущениям легче, чем обычно.
Двигатель «Хендай» на холостых оборотах или под нагрузкой работает неустойчиво.
Происходят выстрелы в выпускном или во впускном коллекторе, выхлопной трубе.

Вышеперечисленные неисправности косвенно могут указывать на то, что фазы газораспределения сбились, произошло прослабление натяжения цепи либо ее полный обрыв и нужна замена. При появлении одной или нескольких из описанных проблем следует безотлагательно обратиться на сервис.

«Хендай Солярис» – замена цепи ГРМ: пошаговая инструкция

Одна из распространенных неполадок ГРМ на больших пробегах у «Соляриса» – растяжение цепи, что приводит к нарушению фаз работы мотора. Зачастую проблема решается ее заменой на новую.

Это достаточно трудоемко, поэтому изначально надо точно удостовериться, что дело именно в ней. В этом поможет компьютерная диагностика и осциллограф. Моторист снимет осциллограмму на разных режимах работы силового агрегата и сравнит ее с эталонной. На графике опытный диагност увидит отклонения углов фаз газораспределения и возможную необходимость замены привода. По осциллограмме достаточно точно можно выявить причину неполадок в ГРМ.

Какой инструмент и принадлежности могут понадобиться в случае необходимости замены:

Емкость для слива масла.
Воротки и головки.
Накидные ключи.
Тряпки, ветошь.
Монтировка.
Молоток, отвертки.
Плоскогубцы.
Гидравлический домкрат.

Работы по замене производятся на остывшем моторе. Их можно совместить с какими-либо вмешательствами в двигатель, например с регулировкой или проверкой тепловых зазоров клапанов (если модификация силового агрегата это предусматривает).

Перед любыми работами желательно отключать минусовую клемму от аккумулятора. Потом следует открутить защиту (обычно на трех болтах), слить масло с картера мотора.
Освободить систему охлаждения от антифриза, слив его в чистую емкость для дальнейшего возможного использования.
Снимаем клапанную крышку «Хендай Солярис», предварительно открутив ее крепления воротком.
Подпираем мотор «Хендай Солярис» домкратом, подложив под лапу доску. Затем надо открутить кронштейн подушки двигателя со стороны, где находится ГРМ.
Снимаем ремень генератора, для этого ослабляем натяжитель.
Откручиваем крепление насоса гидроусилителя руля и смещаем его в сторону.
Теперь, когда есть доступ к натяжителю, откручиваем его (по часовой стрелке, так как резьба болта левая) и демонтируем с блока цилиндров полностью.
Затем можно торцовым воротком открутить болты (4 шт.) правого кронштейна подушки мотора и снять его.
Откручиваем болт крепления опорного ролика. Шкив помпы фиксируется четырьмя болтами, для предотвращения проворачивания. Снимаем его.
Помпа прикручена к мотору 5 болтами.
Ее можно снять, поддев плоской отверткой.
Крепление шкива привода ремня откручивается торцовым ключом (если ваш «Хендай Солярис» с ручной коробкой передач, то можно включить 5-ую передачу и нажать тормоз; если автомобиль с АКПП, то потребуется специальный инструмент для фиксации шкива от проворачивания).
Сорвать шкив с коленвала можно, подрывая его монтировкой с разных сторон.
Снимаем генератор.
Сначала необходимо отсоединить колодку с проводами, нажав на фиксатор фишки, накидным ключом откручиваем гайки крепления силовых проводов от контактной шпильки генератора «Хендай Солярис».
Откручиваем болты (верхний + нижний) крепления генератора к лапам кронштейна, и генератор свободен.
Оставшийся кронштейн нужно снять с двигателя, открутив 2 болта крепления. «Замена ремня грм на автомобиле Шкода Октавиа» Подробнее
Крышка ГРМ крепится на головке блока 14 болтами, которые можно откручивать в любой последовательности. Извлекаем крышку ГРМ.
Теперь важно выставить ВМТ (верхнюю мертвую точку) поршня в первом цилиндре, при этом ориентироваться можно по меткам на валах.
Натяжитель цепи фиксируется штифтом. При этом башмак надо отжать отверткой. Натяжное устройство крепится на 2 болта, снимаем его.
Теперь можно свободно снять цепь ГРМ со звездочек распредвалов и коленвала. Извлекаем ее аккуратно из мотора.
Оцениваем состояние цепи и звездочек валов на предмет износа их зубцов и необходимости замены.
Затем можно выполнить очистку прилегающих плоскостей крышки и блока ветошью с бензином или каким-то сольвентом. Также промываем натяжитель и чистим его посадочное место.
Сальник коленвала желательно параллельно заменить вместе с цепью ГРМ.
Новую цепь ГРМ для «Хендай Солярис» монтируем на звездочки, не сбивая при этом метки (ее современные версии имеют обозначенные краской риски).
Ставим натяжитель на место, промазав предварительно герметиком поверхность прилегания.
Затягиваем два болта крепления обратно.
После извлечения стопорного штифта цепь вытянется до нормального состояния.
Контролируем положение меток фаз газораспределения согласно требованиям для мотора «Хендай Солярис». Установочный штифт должен быть в ВМТ.
Небольшим слоем наносим герметик на стыковочные поверхности клапанной крышки и ГБЦ. Все прокладки нужно заменить.
Монтируем все обратно.
Затягиваем болты.

Дальнейшую сборку выполняем в обратной последовательности.

Перечень работ пугает только с первого взгляда, но при наличии опыта и инструмента не займет много времени и труда. При четком выполнении вышеописанных процедур все операции уложатся в 3–5 часов даже в гаражных условиях. Но хозяевам «Хендай Солярис» не стоит расслабляться и желательно в багажнике всегда возить натяжитель, так как выход его из строя может оставить ночевать вас посреди дороги вдалеке от цивилизации.

Выбор детали и цена замены цепи ГРМ «Хендай Солярис»

Цепь ГРМ – неоригинальная, натяжительный блок газораспределения «Хендай»/«Киа» 243212B000. Цена – 1400 рублей.

Оригиналы – цепь ГРМ и натяжитель от производителя «Хендай Солярис» / «КИА» номер 2441025001. Стоимость – 3000 руб.

Существует много аналогов этих расходников по более выгодной цене и неплохого качества.

Замена цепи ГРМ на «Хендай Солярис» 1.6 по цене работы в среднем может обойтись в зависимости от стоимости нормо-часа сервиса от 5000 до 15 000 руб. Длительность 3,5–4 часа.

Натяжитель цепи ГРМ:

Направляющий ролик ГРМ:

Что думают автолюбители о замене цепи ГРМ на Huyndai Solaris

1. Не нужно трогать то, что работает

«Первая заповедь красноармейцев – не лезь в технику, пока она едет, и так машина долго тебя не подведет. Пока не загремит и не застучит откровенно. Если нет посторонних звуков, то ролики и цепь исправно ходят себе там под капотом. Не стоит туда лезть. Радуйтесь машине, не волнуйтесь раньше времени. Это тот случай, когда вам очень повезло, что на вашей «Хендай Солярис» стоит не ремень. Не надо париться о его частой замене».

2. Определить неисправность просто

«Как узнать, что цепь ГРМ «на подходе»?

Машина сама загоревшимся «чек’ом» проинформирует вас о том, что цепь сильно вытянута и натяжитель не справляется с большим люфтом. Сканером можно прочитать код ошибки и убедиться, что неисправность именно в этом. И это сигнал от сенсора натяжителя.
Компьютером проверяется правильность фаз углов зажигания с растянутой цепью (даже с негорящим Check).
В этом случае их значение уходит от требуемого или может быть близким к критичным цифрам.
Обычно опытный механик в состоянии определить растяжение привода по специфическому звуку с мотора (хотя не всегда это точная причина). Если «приговор» верен, в двигателе будет раздаваться соответствующий шум. Диагноз для «Хендай Солярис» в этом случае более очевиден.

В общем, случиться может как один из трех вариантов, так и все пункты сразу, однако угол сместится – это 100 %».

«Замена ремня ГРМ на Форд Фокус 2: подробная инструкция» Подробнее

3. По углу трудно определить

«На «Хендай Солярис» установлена система смены угла опережения для каждого цилиндра индивидуально, и в процессе работы значения постоянно корректируются.

Мое мнение – определить в реале угол невозможно, если привод все же растянут, то появится индикация CHECK с кодом ошибки РОО11 (0012) – аналогично, как, например, на Captive, нужна замена».

4. Поменял на 60 тыс. км

«На этом пробеге «Хендай Соляриса» стал слышать неестественный шум двигателя. Хотя он не очень звонкий, с климатом и на паршивой дороге он не слышен. Появляется, когда заводишься первые несколько секунд, и при оборотах около 2000 при сбросе газа. Кулибины с гаража сказали – требуется замена цепи ГРМ. Сделал замену, стук пропал».

Ремень или цепь грм на хендай солярис: замена — АвтоЭксперт

Hyundai Solaris использует сразу несколько приводных систем (объемом 1,4 и 1,6 л), поэтому работе газораспределительного механизма (ГРМ) на этом авто отводится особо важная роль.

Мельчайшие помехи в работе ГРМ будут находить ощутимое отражение на работе всего силового агрегата. Будет снижаться тяговая мощность.

Так что, если пришло время планового ремонта, замена цепи ГРМ Хендай Солярис должна проводиться в первую очередь.

Диагностика неисправности

Автомобиль не заводится после того, как сам заглох
Слышны отчетливые стуки в двигателе

Опытные водили сразу определяют поломку цепи по постукиванию в капоте.
Материал по теме: Как заменить свечи зажигания на Гранте на 8 и 16 кл моторе

Что понадобится для ремонта?

Если проводится замена цепи Солярис не в сервисном центре, а самостоятельно, то сразу готовим:

Новую цепь
Новый сальник для коленчатого вала
Тюбик термостойкого герметика
Набор ключей (и рожковых, и накидных трещеток) + набор отверток
Подставку под двигатель
Емкость для слива масла из двигателя + емкость для слива охлаждающей жидкости
Специальное приспособление для фиксации шкива на коленчатом валу

Материал по теме: Радиатор печки — медный или алюминиевый? Мнение эксперта

Процесс смены ремня

Сразу хочется отметить такой момент, что замена ГРМ Хендай Солярис стоит в сервисном центе не меньше 200 американских долларов (может доходить и до 250-300 долларов). Это только работа, то есть, без учета цены ремня, сальника и герметика. Поэтому, данная инструкция поможет вам сэкономить свои кровно заработанные. Ориентируйтесь на фото и внимательно читайте описание.

Откидываем проводку от аккумуляторной батареи
Снимаем крышку главного блока цилиндров (ГБЦ)
Демонтируем брызговую защиту двигателя
Устанавливаем поршень на первом цилиндре (он ближайший от водителя) в положение верхней мертвой точки (ВМТ)
Замена цепи ГРМ Хендай Солярис проводится дальше. Сливаем масло из двигателя
Подставляем под двигатель надежный упор (желательно через какую-то резиновую набойку потолще)
Откручиваем крепеж кронштейна на правой опоре силового агрегата (болт и две гайки)

Выкручиваем гайку на шпильке правой опоры силового агрегата
Снимаем кронштейн правой опоры
Знакомимся дальше с темой Солярис: замена ГРМ. Ослабляем натяг ремня вспомогательного агрегата
Снимаем ремень со шкивов

Откручиваем верхний крепежный болт на гидроусилителе руля (ГУР)

Отодвигаем ГУР в строну
Послабляем натяг на ремне вспомогательного агрегата (обратите внимание, что резьба на натяжителе обратная)

Снимаем ремень со шкивов
Откручиваем болты крепления правой опоры к двигателю (4 шт)
Снимаем кронштейн
Как проводится замена цепи Солярис дальше? – Выкручиваем болт на вспомогательном ролике к ремню вспомогательных агрегатов и демонтируем его

Сливаем жидкость из системы охлаждения
Удерживаем шкив насоса и выкручиваем из него 4 крепежных болта. Снимаем шкив

Выкручиваем 5 болтов крепления насоса к блоку цилиндров и снимаем насос

Фиксируем шкив коленчатого вала специальным приспособлением и откручиваем прижимной болт. Снимаем шкив

Отжимаем колодку проводного жгута и снимаем её с генератора токаЗамена ГРМ Хендай Солярис (цепи) проводится далее. Отделяем держатель и жгут от генератора
Открываем колпачок генераторной клеммы и откручиваем гайку, которая удерживает силовой провод генератора
Откидываем силовой провод от генератора
Выкручиваем крепежный болт в основании генератора + откручиваем крепежный болт генератора к кронштейну (сверху)
Демонтируем генератор

Что еще нужно знать о Хендай Солярис, замена цепи ГРМ? – Откручиваем крепежные болты на кронштейне генератора и извлекаем кронштейн
Снимаем крышку газораспределительного механизма (держится на 14 болтах)

Отжимаем башмак натяжителя (можно отверткой)

Выкручиваем крепежные болты натяжителя цепи ГРМ (2 шт) и снимаем натяжитель
Замена цепи ГРМ Хендай Солярис подходит к концу. Немного проворачиваем распредвал по часовой стрелке и в этот момент снимаем цепь (это если цепь целая, а не порванная)
Ставим новую цепь, ориентируясь на метки (на самой цепи есть метки и на шестернях)

Проводим сбор элементов двигателя в обратном порядке
Обратите внимание, что нужно поменять сальник на коленвале, а также необходимо снять старый герметик и заложить новый во всех фланцевых соединениях
Заводим авто и делаем пробный заезд.

Чтобы лучше вникнуть в тему, ознакомьтесь с видео о Хендай Солярис, как заменить цепь ГРМ:

Источник:

Гнет ли клапана на Хендай Солярисе

Многие автолюбители интересуются гнет ли клапана на Хендай Солярис 1,6 или/и 1,4. Однозначно ответить на такой вопрос нельзя.

Перечисленные проблемы, связанные с двигателем, сопровождают автомобиль во всём процессе его эксплуатации.

В придачу к этому мотор на Солярисе «одноразовый», и в случае если загнет клапана или/и заклинит поршень в ГБЦ, то для восстановления потребуется замена всего блока, так как расточка под ремонтный размер не предусмотрена.

Советы по замене цепи ГРМ на Hyundai Solaris

Как сообщалось ранее процесс замены ремня ГРМ сложный и многоэтапный. Основными этапами замены ремня ГРМ будут:

Снимите брызговик мотора;
Установите поршень первого цилиндра в положение ВМТ;
Снимите верхний кронштейн правой опоры силового агрегата;
Снимите ремень привода вспомогательных агрегатов;
Демонтируйте водяной насос;
Снимите генератор;
В придачу выверните болты и снимите крышку газораспределительного механизма;
Произведите демонтаж двух натяжителей;
Снимите цепь, провернув распредвал по часовой стрелке;
Установите цепь ГРМ в обратном порядке, совмещая необходимые метки;
Нанесите герметик на крышку ГРМ и установите её. Затяните болты «на 10» моментом 9,8 — 11,8 Н·м, а к болты «на 12» с приложенным усилием 18,6-2,5 Н·м.

Запчасти, что понадобятся для замены

Цепь ГРМ: оригинал цепи привода Hyundai/Kia 243212B000. Стоимость 2400 рублей. А Также доступные замены цепи от разных торговых марок с меньшим ценником: Amd AMDCS22, CGA 02CHA603RA, Dominant HY2403514A020 ориентировочная цена составит 1300 рублей.

Предложение по натяжителям цепи ГРМ: оригиналы натяжителей цепи ГРМ от производителей: Hyundai/Kia арт. 2441025001; Chrysler код товара 2441025000. Цена оригиналов составит 2000 руб. Можно приобрести и товар по дешевле от Nsp, код товара NSP022441025001 за 1750 рублей.

Также понадобятся: прокладка помпы — 251242B000, сальник к.в передний — 214212B030, башмак №1 — 244202B000, башмак №2 — 244312B000.

Чтобы провести замену цепи ГРМ на Хендай Солярис придется снимать крышку клапанов. Поэтому: ключом на «10» откручиваем болты на крышке защиты катушек.

Откручиваем катушки зажигания.

Вытягиваем катушки с колпачками свечей.

Цепь грм Хендай Солярис 1.4 — 1.6 с 2011 по 2017

Двигатели Хендай Солярис 1.4 и 1.6 используют только цепь. Никакого ремня грм на этих машинах не было!

Вот она, ремня у нас нет

Сколько служит цепь

Поразительно, сколько различных мифов и баек можно узнать о цепи:

Цепь не надежна и растягивается к 100 000. (В действительности оригинальная цепь не растягивается, а контрафакт и дубли — да).
На солярисе это слабое место, нужно постоянно проверять натяжение цепи. (Это не так).
Легко рвется. (Только в том случае, если на машине до 2013 года при разгоне в отсечку случайно воткнуть пониженную передачу. И то не факт).
Легко перескакивает. ( Единичные случаи).
Цепь любит греметь. (Нет, не любит).

На практике с 2012 года не было НИ ОДНОЙ разорванной цепи, а с проскочившей — всего несколько машин.

По современным меркам цепь вечная. Не могу вспомнить других машин с подобным ресурсом. Сегодня уже множество солярисов с огромными пробегами и все еще с родной цепью. Если в цифрах то раньше 300 тыс.км даже думать о ней не стоит. Примерно к 450 тыс.км. уже можно проверить цепь. На эти цифры ориентируемся только если вы уверенны в пробеге. Если машина куплена бу ориентироваться на цифры одометра не стоит. Сегодня очень много машин со скрученными пробегами. Такая услуга на рынке стоит всего 500 руб. Скручивают как правило половину пробега. Именно поэтому нужно проверять состояние цепи.

Как проверить состояние цепи

Существует народный способ, очень заманчивый и простой, но не рабочий! О нем мне периодически рассказывают сами владельцы. Суть в том, чтобы пальцами добраться до цепи и потрогать ее на провисание. Цепь почти всегда будет провисать между шестернями впускного и выпускного вала. Так легко, к сожалению, ее не проверить.

Народный способ проверки состояния цепи

Состояние можно оценить по положению натяжителя цепи, подсчитав количество зубьев на которое он вышел из корпуса.

7 зуб — нужно готовиться, 8 зуб — пора менять

Проблема в том, что добраться до натяжителя не так просто как на других машинах. На многих двигателях предусмотрено специальное смотровое окно, у соляриса такого окна нет. Видимо завод в цепи уверен. Чтобы добраться до натяжителя придется снимать клапанную крышку.

Как самостоятельно снять крышку, можно посмотреть в нашем ролике.

Ваш браузер не поддерживает формат

После того как клапанная крышка снята, многие предлагают проверить состояние цепи по ее провисанию. Но этот способ не показательный.

Не обращайте внимание на провисание цепи в этом месте

Смотрим насколько выдвинулся натяжитель.

Ваш браузер не поддерживает формат

Вам нужно найти такое положение, в котором можно будет увидеть натяжитель цепи. Он расположен в левой части двигателя ближе к моторному щиту.

Считаем количество зубьев, на которое вышел натяжитель

Замена цепи

Средняя стоимость работы в сервисах от 5 000 руб. О том, как заменить цепь и выставить ее по меткам, вы можете посмотреть в нашем ролике.

Ваш браузер не поддерживает формат

Качество комплектов цепи грм

Как правило для владельца рынок выглядит следующим образом. Огромное количество предложений от различных марок и брендов. Встает вопрос а что же выбрать. На самом деле выбора как такового нет. По факту сегодня сложилась патовая ситуация. Есть только оригинал, контрафакт и куча низкокачественных деталей из Китая. Качественных дублей по этой группе запчастей сегодня нет.

Все эти комплекты дешевле оригинала не только из-за разницы в бренде, но и потому что изготовлены не понятно из чего и как. У них очень быстро растягивается цепь, изнашиваются звездочки и шестерни распредвала и коленвала. ОБРЫВ ИЛИ ПЕРЕСКОК ЦЕПИ приводит к встрече клапанов и поршней.. К работе муфт CVVT (фазовращатель на впускном распредвале) из таких комплектов, тоже есть вопросы.

Черный список комплектов цепи грм : SAT, AMD, ASVA, AMIWA, DAYCO, FEBEST, JUST DRIVE, NSP, PARTS MALL, PATRON, STELLOX, UNITED MOTORS.

Вроде бы выбор напрашивается сам собой. Берем оригинал и закрываем вопрос. Но здесь другая беда, контрафакт, которым сегодня завален весь рынок. Если еще два года назад, можно было отличить оригинальную цепь от контрафактной, то сегодня большинство деталей по внешнему виду упаковки и самой детали уже не отличить. Откуда берется и как сбывается контрафакт?

Как мы уже поняли контрафакт попадает к нам из Китая. А что происходит дальше? А дальше все просто. У того кто привез такие запчасти прайс-листы давно подгружены ко всем популярным интернет-магазинам. Интернет-магазины это по сути база прайс-листов поставщиков запчастей, сам магазин просто перепродает вам запчасти со своей торговой наценкой.

Рассмотрим конкретные примеры. Забиваем оригинальный номер цепи и смотрим выдачу.

Так выглядит выдача в EMEX

Почти всегда человек остановит свой выбор на самом дешевом предложении. А это огромный риск купить контрафактную деталь. Вы можете сказать: ну там же вон рейтинг есть. Это рейтинг сроков исполнения заказа, к качеству он не имеет отношения. А как купить настоящею деталь? Обратите внимание на выделенную зону — зеленное выделение. Это код поставщика, который именно в этом магазине выводится при наведении на рейтинг. Вам нужно узнать у менеджера, под каким кодом находится дилерский склад.

В автодоке коды поставщица видно сразу, дилер также под каким-то кодом А вот в автопитере давно догадались сделать для дилера свое обозначение

Дилерские склады сегодня являются единственной гарантией покупки оригинальных запчастей. Контрафакт с дилерского склада за много лет пока не встретился ни разу. Значит ли что с других складов продается только контрафакт? Нет не значит, но как простой владелец должен отличить оригинал от контрафакта?

Нужно заметить, что такая сложная ситуация сложилась именно с цепью. Контрафакт сейчас везде, но в большинстве случаев можно перейти на хороший дубль. Однако в данном случае хороших дублей пока нет.

Мифические и реальные проблемы двигателя Hyundai и Kia

Двигатели рабочим объемом 1.6 (G4FC) семейства Gamma с 2010 года устанавливаются на многие автомобили концерна. В первую очередь это народные любимцы Рио и Солярис, но практически такие же моторы ставили и продолжают использовать на Hyundai Elantra, i30, Creta, а также Kia Rio X-Line, Сeed и Cerato. Причем можно выделить моторы поколения Gamma I и Gamma II. Первые устанавливали на автомобили Rio и Solaris с 2010 по 2016 год. Второе поколение применяют до сих пор.

Поскольку двигатели второго поколения изменились несильно относительно первого, расскажем о конструкции в целом.

Конструкция двигателя серии Gamma

Двигатель бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с двумя распределительными валами.

Двигатель с индексом G4FC в моторном отсеке одного из первых Солярисов.Двигатель с индексом G4FC в моторном отсеке одного из первых Солярисов. Блок цилиндров отлит из алюминиевого сплава по методу Open-Deck со свободно стоящей в верхней части блока единой отливкой цилиндров. При этом внутреннюю поверхность цилиндров образуют тонкостенные, залитые в процессе производства, чугунные гильзы. Коленчатый вал — из высокопрочного чугуна, с пятью коренными и четырьмя шатунными шейками.

Вал снабжен четырьмя противовесами, выполненными на продолжении двух крайних и двух средних «щек». Поршни из алюминиевого сплава и имеют короткую облегченную юбку. Поршневые кольца имеют не очень большую высоту. Поршневой палец поворачивается в бобышках поршня и запрессован в верхней головке шатуна. Между блоком и головкой блока цилиндров установлена безусадочная прокладка.

В верхней части головки блока цилиндров установлены два распределительных вала. Один вал приводит впускные клапаны газораспределительного механизма, а другой — выпускные.

Особенностью конструкции распределительного вала является то, что кулачки напрессованы на трубчатый вал. Клапаны приводятся в действие кулачками распределительного вала через цилиндрические толкатели. Привод распределительных валов — цепью от звездочки на носке коленчатого вала. Использован гидромеханический натяжитель цепи. На двигателях разных поколений применяется система регулирования фаз газораспределения, то есть изменения момента открытия и закрытия клапанов.

У двигателей поколения Gamma I происходило изменение положения распределительного вала впускных клапанов, а на втором поколении — на обоих распределительных валах.

Головка блока двигателя Gamma I.Головка блока двигателя Gamma I.Головка блока двигателя Gamma II.Головка блока двигателя Gamma II. Регулирование фаз только на впускном распределительном валу (Gamma I).Регулирование фаз только на впускном распределительном валу (Gamma I).Регулирование фаз на впускном и выпускном распределительных валах (Gamma II).Регулирование фаз на впускном и выпускном распределительных валах (Gamma II).

Система питания двигателя — распределенный впрыск топлива. На каждой свече установлена индивидуальная катушка зажигания.

Мифы и реальность

1. Двигатели делают в КНР, а потому качество не очень. Двигатели действительно изготавливают в Китае, но важнее то, что производство моторов налажено на заводе Hyundai Motor Co, а потому качество гарантирует известный корейский производитель. Обратите внимание, что даже некоторые премиальные автомобили, например, модели Volvo, собирают в Китае, включая их флагман S90.

2. Блок цилиндров двигателя алюминиевый, одноразовый и неремонтопригодный. На самом деле конструкция блока цилиндров позволяет заменить гильзы на новые тонкостенные чугунные, так что методом перегильзовки двигатель можно ремонтировать несколько раз. Причем цена такого ремонта зачастую сопоставима со стоимостью восстановления двигателя с чугунным блоком, при условии, что поршни оставляют прежние (а такая возможность в ряде случаев есть).

3. Коленчатый вал имеет конструкцию всего с четырьмя противовесами, а потому изгибается сильнее, чем, например, у вазовских «поперечных» движков. Да, с точки зрения конструирования двигателя корейский вал испытывает большие нагрузки, но практика ремонта таких двигателей с большими пробегами показывает, что износ коренных и шатунных шеек обычно минимален, и дело ограничивается установкой новых номинальных вкладышей.

4. Ресурс двигателя — 180 000 км, после чего мотор можно выкидывать. Практика показывает, что при хорошем уходе некоторые моторы проходят 400 000 и более километров. Только рекомендую менять почаще моторное масло — раз в 7500 — 10 000 км, заливать топливо на брендовых заправках и не допускать перегревов двигателя.

5. Облегченные и укороченные поршни быстро начинают болтаться в цилиндрах. Да, конечно, конструкция поршней не такая, как у «миллионников» восьмидесятых и девяностых годов прошлого века, но сравнительно недорогой ремонт с заменой поршней и колец, а также дефектовкой и ремонтом ГБЦ на пробеге в 200 000 км позволяет значительно продлить ресурс мотора.

6. Цепной привод ГРМ не особенно надежен. До пробега 150 000–200 000 км цепь обычно ходит без особых нареканий при хорошем масле и спокойном стиле езды. Многорядная зубчатая цепь служит очень неплохо и порой звездочки изнашиваются сильнее, чем цепь.

7. Отсутствие гидрокомпенсаторов создает массу проблем владельцу. Согласно регламенту технического обслуживания, регулировку клапанов следует проводить не реже, чем через 90 000 км пробега. Реальная потребность в регулировке обычно наступает несколько позже указанного срока. Другое дело — двигатели, эксплуатируемые на газе. Здесь за зазорами действительно нужно следить более тщательно. А вообще, экономия на гидрокомпенсаторах — действительно минус этого мотора. И, что самое обидное, у предка, двигателя G4EC Hyundai Accent первого поколения, гидрокомпенсаторы были.

8. Фазовращатели имеют ненадежную конструкцию. На самом деле нарекания на фазовращатели носят единичный характер, да и то только при несвоевременной замене масла либо при его низком качестве.

9. Шумная работа мотора, особенно заметная на холостом ходу. Да, присутствует характерное «стрекотание» топливных форсунок, не особенно приятное уху, но это единственный громкий звук, издаваемый исправным мотором.

10. Разрушение керамического блока каталитического нейтрализатора выводит из строя поршневую группу мотора. Керамический блок любого каталитического нейтрализатора в наших условиях эксплуатации действительно не особо долговечен. Если нейтрализатор размещен достаточно далеко от мотора, то опасности для последнего нет. Такую компоновку применяют некоторые автопроизводители (например, Renault), но не Hyundai. При выкрашивании кусочки керамики нейтрализатора действительно могут попадать в цилиндры и повреждать рабочие поверхности. Разрушению способствуют:

Накопление несгоревшего топлива в керамическом блоке из-за перебоев в зажигании.
Механическое повреждение участка системы выпуска и резкие термические удары при преодолении луж.
Использование низкокачественного топлива и большого количества присадок к топливу.

Каталитический нейтрализатор в катколлекторе Hyundai Solaris (на фото) расположен слишком близко к головке блока цилиндров и при разрушении может повреждать мотор. Но так бывает не всегда. К примеру, у автомобилей Лада Веста и Гранта схожая конструкция катколлектора, но подобного явления не наблюдается.Каталитический нейтрализатор в катколлекторе Hyundai Solaris (на фото) расположен слишком близко к головке блока цилиндров и при разрушении может повреждать мотор. Но так бывает не всегда. К примеру, у автомобилей Лада Веста и Гранта схожая конструкция катколлектора, но подобного явления не наблюдается.

Реальные недостатки двигателя Hyundai 1.6

Большинство из перечисленных недостатков не имеют под собой реальных оснований. Их вполне можно считать мифами. Реальных же просчетов в конструкции двигателя Hyundai не так много. Это необходимость регулировки клапанов из-за отсутствия гидрокомпенсаторов и неподходящее расположение каталитического нейтрализатора для российских условий эксплуатации.

Выводы

Двигатели рабочим объемом 1,6 л концерна Hyundai/Kia с распределенным впрыском топлива являются одними из самых беспроблемных на отечественном рынке. Более надежными можно считать только моторы, разработанные в прошлом веке. Например, К4М концерна Renault. Но характеристики моторов тех времен заметно скромнее.

Профилактика, своевременное обслуживание и добавление эффективных присадок —вот залог долгого срока эксплуатации автомобиля!

Солярис Хендай ГРМ ремень или цепь ГРМ: расшифровка

На такой вопрос как, что будет лучше для автомобиля Хендай Солярис: цепь или же ремень ГРМ, не всегда могут дать ответ даже опытные специалисты, занимающиеся продажей машин. На самом деле, отсутствие знаний в данном вопросе немного смущает рядовых покупателей. Благо, можно самостоятельно во всем разобраться. Для начала стоит понять, каким приводом оборудованHyundaiSolaris: ременным или же цепным. В этом нет ничего сложного. Если стоит цепь, она будет находиться внутри. Ремень же расположен снаружи.

Разница между приводами

Что лучше на Солярис – цепь или ремень? Данный вопрос играет важную роль практически для каждого автолюбителя. Более того, кто-то и вовсе опирается на этот факт, когда речь заходит о выборе транспортного средства. Разница заключается в таких моментах:

В отличие от ременного привода, цепь на Хендай Солярис является защищенной от разнообразных внешних факторов.
Цепной привод работает, без малого, в четыре раза больше, чем ременной. Кроме всего прочего, ремень растягивается с течением времени.
Когда давление масла в системе снижается, гидронатяжитель не может работать на пределе своих возможностей.
Ремень гораздо тише и эластичнее. Он не нуждается в смазывающей жидкости. Замена его может быть выполнена без полной разборки силового агрегата.

Современные автомобили оборудованы разными приводами газораспределения. Какой выбрать? Водитель принимает это решение самостоятельно. В последние годы, не только на Хундай, но и на других машинах ремни стали более надежными, а потому цепи постепенно отходят на второй план.

Особенности конструкции цепного двигателя на Солярисе

Как показала практика, силовой агрегат хорошо справляется с возложенными на него нагрузками. При своевременном обслуживании ранних поломок (по сервисной книге до 180 тыс. км) не выявлено.

Двигатели типа Gamma, сменившие в 2010 году модельный ряд Alpha, оснащены алюминиевым блоком и не имеют гидрокомпенсаторов.

Характерным минусом считается повышенный расход масла. Настройка клапанов проводится после 100 тыс. км пробега или при резком увеличении шума под клапанной крышкой.

Из технических характеристик выделяется достаточная мощность (для 1.6 л) – 123 л. с. и 6000 оборотов, а также наличие 16 клапанов. Система газораспределения DOHC является достаточно надёжной. Отсутствует вероятность проскакивания цепи при критичном растяжении. Смещение оси цилиндров относительно коленчатого вала помогло уменьшить нагрузки на поршневые юбки.

Также заслуживает внимания удобство расположения впускного и выпускного коллектора. При обслуживании рядом находящегося инжектора, обеспечивается удобство подхода.

Как определить страну производства двигателя

Этот двигатель производства Китай. В основном в РФ ввозились именно такие модели.

Заводы компании находятся не только в Корее, но и в разных уголках мира. Везде присутствует строгая система технического контроля качества. Неважно, Китай это или США. Для точного определения места производства достаточно взглянуть на маркировку VIN-кода. Последняя буква в ряду указывает на страну сборки:

Корея (А – Asan; H – Hwasung; P – Poseung; S – Sohari; U – Ulsan).
Турция (T – Izmit).
США (K – Montgomery).
Китай (B – Beijing; W – Shandong).
Индия (M – Chennai).
Словакия (Z – Zilina).

Обрыв цепного привода: последствия

Цепной ГРМ на Хендай Солярис крайне редко обрывается, но невозможно полностью исключить подобного рода проблему. В случае если обрыв происходит на заведенном моторе, последствия будут печальными. Выйдут из строя втулки клапанов, сами клапаны погнутся, повреждения коснутся большинства элементов цилиндропоршневой группы. Иными словами, придется делать капитальный ремонт мотора.

Замена ремня ГРМ не доставит проблем. Для нее придется выделить всего час свободного времени. Что касается замены цепи ГРМ, данная процедура довольно сложная. Выполняется она таким образом:

Выполнить демонтаж АКБ.
Демонтировать головку блока цилиндров, а также защиту ДВС.
Поршень в первом цилиндре перевести в верхнее крайнее положение.
Из движка вылить масло.
Поставить опору под поддон, после чего выкрутить гайки кронштейна правой опоры. Дальше извлечь гайку шпильки, удерживающей правую опору мотора. Снять кронштейн.
Сдвинуть насос гидравлического усилителя руля.
Демонтировать натяжитель кронштейн, удерживающий правую опору ДВС.
Снять ролик ремня.
Слить тосол.
Осуществить демонтаж шкива насоса охладительной системы, а потому и насос.
Выкрутить болт шкива коленчатого вала, а затем шкив убрать в сторону.
Все провода отключить от генератора.
Снять генератор и крышку ГРМ.
Снять натяжители, а потом и цепь.

На этом все! Со сборкой проблем возникнуть не должно, она производится в обратной последовательности.

Цепь или ремень ГРМ на Солярисе?

Вопрос, на Солярисе цепь или ремень ГРМ, важен для многих автовладельцев, а для некоторых даже является определяющим при выборе автомобиля.

Разница приводов в следующем:

Цепь полностью защищена от внешних воздействий.
Срок износа цепи превышает ремень примерно в четыре раза, она почти не растягивается под нагрузкой.
Цепь более устойчива к локальным перегрузкам.
Фазовращатели в цепном приводе конструктивно проще и надежнее.
Качество работы гидронатяжителя цепи снижается при низком давлении масла.
Ремень эластичнее и лучше гасит колебания.
Ремень работает тише и не требует смазки.
Диагностика и замена ремня производится без разборки двигателя.

На современных автомобилях выбор привода ГРМ – исключительно дело вкуса, так как надежность ремней значительно возросла, а других явных преимуществ цепь не имеет.

Сколько стоит цепь ГРМ Хендай Солярис?

Когда мы определились, какой привод ГРМ на Хендай Солярис, перейдем к цене. Цепь ГРМ для Соляриса имеет каталожный номер 243212B200 и стоит порядка 8000 рублей.

Последствия обрыва цепи ГРМ?

Обрыв цепи ГРМ – явление очень редкое, но полностью исключить такую возможность нельзя. Если на работающем двигателе рвётся цепь ГРМ, последствия наступают самые плачевные. Разрушаются направляющие втулки, седла клапанов, могут загнуться стержни клапанов, повредиться элементы поршневой группы. Проще говоря, при обрыве цепи ГРМ требуется капитальный ремонт двигателя.

Периодичность

Завод изготовитель не регламентирует время замены цепи на Солярисе. Это означает, что автомобиль может ездить до капитального ремонта или до обрыва. Надежность цепи достаточно высока. Уже накопился богатый опыт обслуживания автомобилей корейского бренда, проехавших 200-300 тысяч километров.
