Топливный насос высокого давления (ТНВД) — ключевой элемент дизельного двигателя, отвечающий за подачу топлива под высоким давлением в систему впрыска. Его правильная работа обеспечивает эффективное сгорание топлива, что влияет на мощность, экономичность и экологичность двигателя. В статье рассмотрим устройство и принцип работы ТНВД, основные виды насосов и их характерные неисправности. Знание признаков поломок и методов диагностики поможет владельцам автомобилей своевременно выявлять и устранять проблемы, что продлит срок службы двигателя и повысит его производительность.
Что из себя представляет топливный насос высокого давления
Общей чертой всех существующих типов топливных насосов высокого давления (ТНВД) является значительное механическое сжатие дизельного топлива, которое оказывается между плунжером или аналогичной деталью с одной стороны и пружинным клапаном с другой.
Любую жидкость можно рассматривать как практически несжимаемую, и дизельное топливо не является исключением. В результате давление может достигать тысяч атмосфер, особенно в современных двигателях, которые используют сверхтонкое распыление и электронное дозирование.
Эксперты отмечают, что топливный насос высокого давления (ТНВД) играет ключевую роль в системе впрыска дизельных двигателей. Его основная функция заключается в подаче топлива под высоким давлением к форсункам, что обеспечивает эффективное сгорание и оптимальную работу двигателя. Существует несколько видов ТНВД, включая механические и электронные насосы, каждый из которых имеет свои особенности и преимущества.
Однако, как и любое другое устройство, ТНВД подвержен неисправностям. Среди наиболее распространенных проблем можно выделить утечки топлива, снижение давления и неправильную подачу топлива. Эти неисправности могут привести к ухудшению работы двигателя, увеличению расхода топлива и повышению выбросов. Регулярное техническое обслуживание и диагностика системы впрыска помогут предотвратить серьезные поломки и продлить срок службы ТНВД.
На каких двигателях устанавливается
Кроме дизельных двигателей, данные насосы также могут использоваться в бензиновых с прямым впрыском. Однако характеристики бензина не требуют такого высокого уровня сжатия. Уровень компрессии здесь ниже, и распыление легкого топлива осуществляется гораздо проще.
Как запустить дизельный двигатель после зимнего простоя
Топливные насосы высокого давления не применяются в двухтактных дизелях, где топливо смешивается с воздухом в картере перед тактом продувки. Тем не менее, такие двигатели в настоящее время практически не встречаются в автомобилях.
| Аспект | Описание | Возможные неисправности |
|---|---|---|
| Принцип работы | ТНВД подает топливо под высоким давлением в форсунки, обеспечивая точное дозирование и впрыск в цилиндры двигателя в нужный момент. | Износ плунжерных пар, засорение фильтров, нарушение регулировок. |
| Виды ТНВД | Рядный: Каждый цилиндр имеет свой плунжер. Распределительный: Один плунжер обслуживает все цилиндры. Магистральный (Common Rail): Топливо подается в общую рампу, откуда форсунки впрыскивают его под управлением ЭБУ. | Зависит от типа: для рядных — износ плунжеров, для распределительных — износ кулачкового вала, для Common Rail — неисправности регулятора давления, датчиков. |
| Основные компоненты | Плунжерная пара, нагнетательный клапан, кулачковый вал (для рядных и распределительных), регулятор давления (для Common Rail), топливный насос подкачки. | Износ плунжерных пар, заклинивание клапанов, повреждение кулачков, неисправность регулятора давления. |
| Симптомы неисправности | Затрудненный запуск двигателя, снижение мощности, повышенный расход топлива, черный или сизый дым из выхлопной трубы, неравномерная работа двигателя, стуки в ТНВД. | Зависит от конкретной неисправности, но все они приводят к нарушению процесса сгорания топлива. |
| Причины неисправностей | Использование некачественного топлива, несвоевременная замена топливных фильтров, естественный износ деталей, попадание воды в топливо, перегрев ТНВД. | Коррозия, абразивный износ, заклинивание, нарушение герметичности. |
| Диагностика | Компьютерная диагностика (для Common Rail), проверка давления топлива, проверка производительности ТНВД, визуальный осмотр, стендовая проверка. | Неправильные показания датчиков, низкое или нестабильное давление, утечки топлива. |
| Ремонт и обслуживание | Замена изношенных деталей (плунжерных пар, клапанов), регулировка ТНВД, чистка, замена топливных фильтров. | Неправильная сборка, некачественные запчасти, нарушение регулировок. |
Интересные факты
Вот несколько интересных фактов о топливном насосе высокого давления (ТНВД):
-
Принцип работы: ТНВД работает по принципу создания высокого давления для подачи топлива в систему впрыска. Он использует механическую или электрическую энергию для сжатия топлива до давления, необходимого для его распыления в камере сгорания. Это позволяет обеспечить эффективное сгорание и, как следствие, оптимальную работу двигателя.
-
Виды ТНВД: Существует несколько типов ТНВД, включая плунжерные, роторные и насосы с электронным управлением. Плунжерные насосы обеспечивают высокую точность дозирования топлива, в то время как роторные насосы чаще используются в легковых автомобилях благодаря своей компактности и простоте конструкции. Электронные насосы позволяют более точно контролировать подачу топлива в зависимости от условий работы двигателя.
-
Неисправности и их последствия: Одной из распространенных неисправностей ТНВД является износ плунжеров или клапанов, что может привести к снижению давления и, как следствие, к плохой работе двигателя. Также возможны проблемы с герметичностью, что может вызвать утечку топлива. Неисправности ТНВД могут привести к увеличению расхода топлива, потере мощности и повышенному выбросу вредных веществ в атмосферу.
Устройство и принцип работы ТНВД
Классическая конструкция насоса высокого давления включает в себя следующие элементы:
- Поршень в цилиндре, который в данной области часто называют плунжером. Это обозначение подразумевает высокую точность подгонки с минимальными зазорами и работу в среде жидкости;
- Вал с кулачками, который, вращаясь, оказывает давление на плунжеры через толкатели, что заставляет их двигаться с значительным усилием, сжимая объем над плунжера;
- Каналы, по которым топливо подается к плунжерам, оснащенные клапанами, которые активируются при обратном ходе;
- Штуцеры с металлическими трубками, которые подают топливо под давлением к форсункам;
- Регулирующие рейки, клапаны, дозаторы и другие компоненты системы.
Для достижения конкурентоспособных характеристик двигателей от механических решений в системе подачи топлива приходится переходить к электронике, которая берет на себя функции регулирования и распределения.
Читайте также:
Классификация
Топливные насосы высокого давления (ТНВД) можно классифицировать в зависимости от конструкции плунжерной системы, типа привода и метода подачи топлива.
Многоплунжерные (Рядные и V-образные)

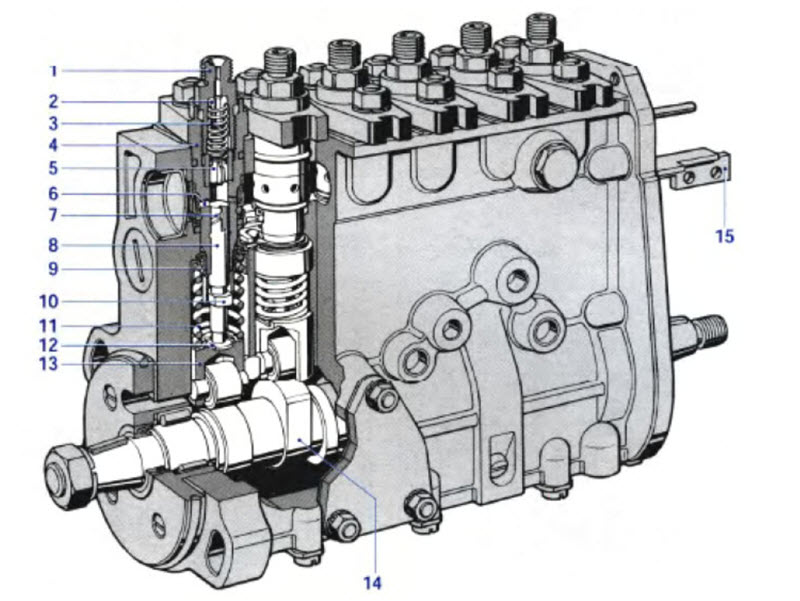

Ранее распространённые многоплунжерные насосы имели довольно простую конструкцию. В этой системе каждый плунжер взаимодействовал с отдельным кулачком вала, а надплунжерное пространство завершалось штуцером, который соединялся с форсункой конкретного цилиндра двигателя. Когда кулачок подходил к каждому плунжеру, давление на форсунке резко возрастало, что приводило к открытию её клапана и осуществлению впрыска.
Количество подаваемого топлива регулировалось путём поворота плунжеров с помощью рейки, а момент впрыска изменялся за счёт центробежной муфты, которая приводила в действие кулачковый вал.
Для многоцилиндровых двигателей компактность конструкции достигалась за счёт двухрядного расположения пар плунжеров по V-образной схеме, что позволяло использовать две управляющие рейки.

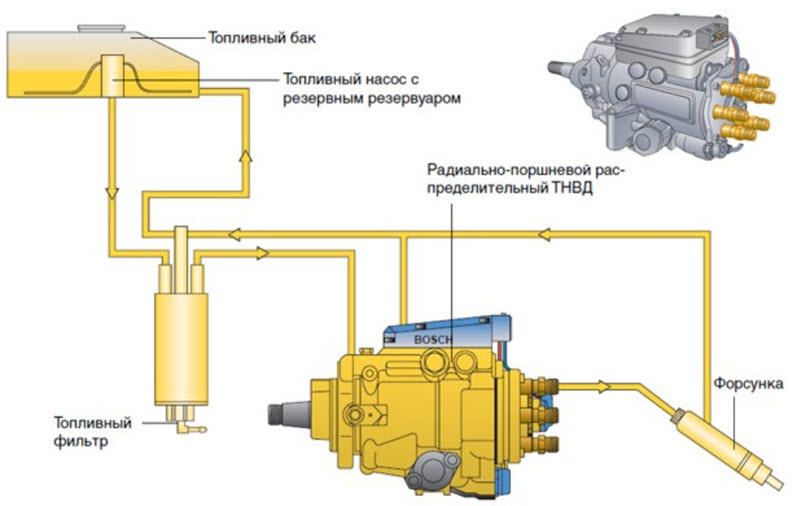

Распределительные

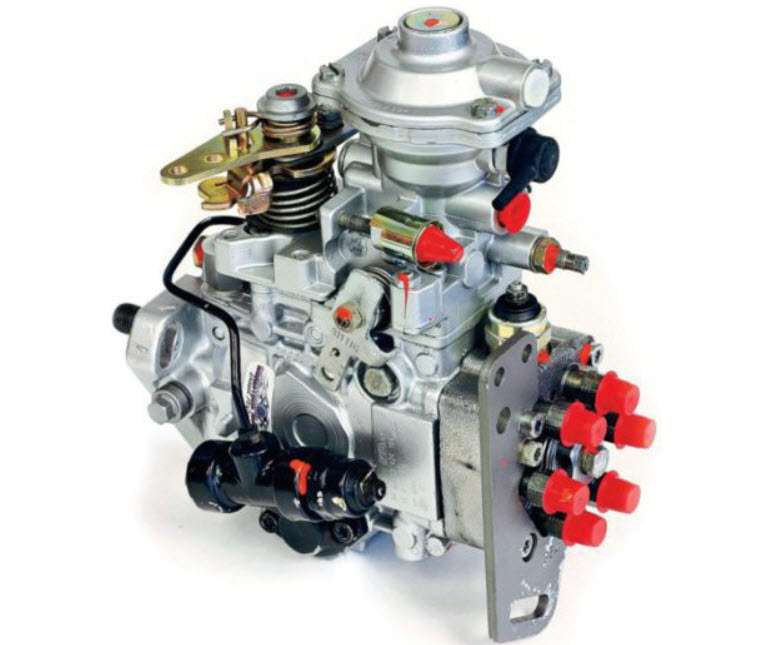

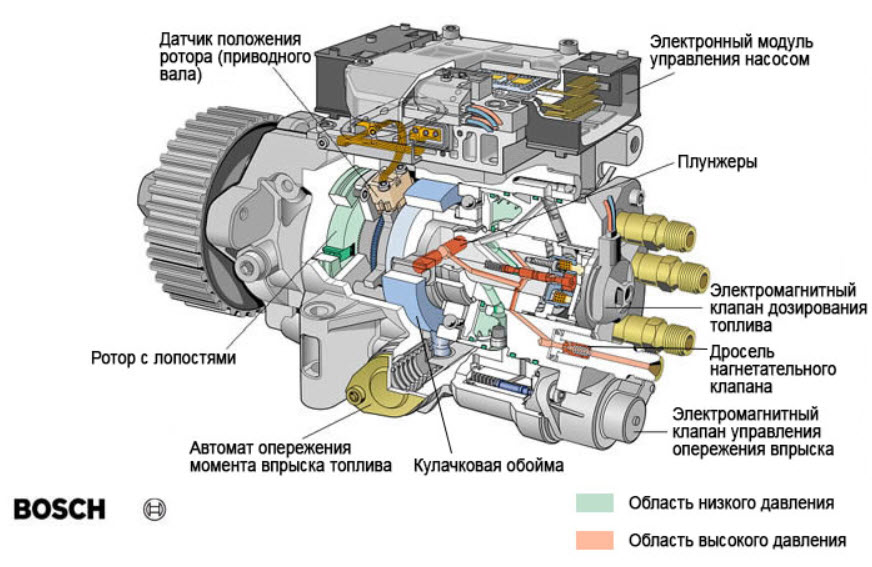

Распределительные насосы обладали единственным плунжером, который приводился в движение вращающейся кулачковой шайбой. Для отсечки необходимого объема топлива использовался поворот корпуса нагнетающего цилиндра.
Топливо распределялось по форсункам непосредственно поршнем, который вращался вместе с кулачковой шайбой, получая энергию от двигателя. Эта конструкция была весьма компактной и идеально подходила для легковых дизелей, однако из-за чрезмерной нагрузки она оказалась недолговечной.
Магистральные (Common Rail)
Наиболее продвинутая система включает в себя единый насос, который отвечает за создание и поддержание давления в общей рампе для всех форсунок. Все задачи по своевременному открытию и дозированию топлива выполняют форсунки.
-
Читайте также:
Форсунка системы Common Rail представляет собой электрически управляемый клапан, который способен быстро открываться и закрываться под высоким давлением.
Работа клапана осуществляется за счет управляющего давления, а его открытие происходит по электрическому сигналу от блока управления. В системе могут использоваться как электромагнитные, так и пьезоэлектрические инжекторы, что значительно повышает скорость реакции.
Это позволяет реализовать многократный впрыск в одном рабочем цикле, разделяя подачу топлива на предварительное (пилотное) и несколько основных впрысков. Такие решения способствуют улучшению экономичности и снижению загрязнения выхлопных газов.

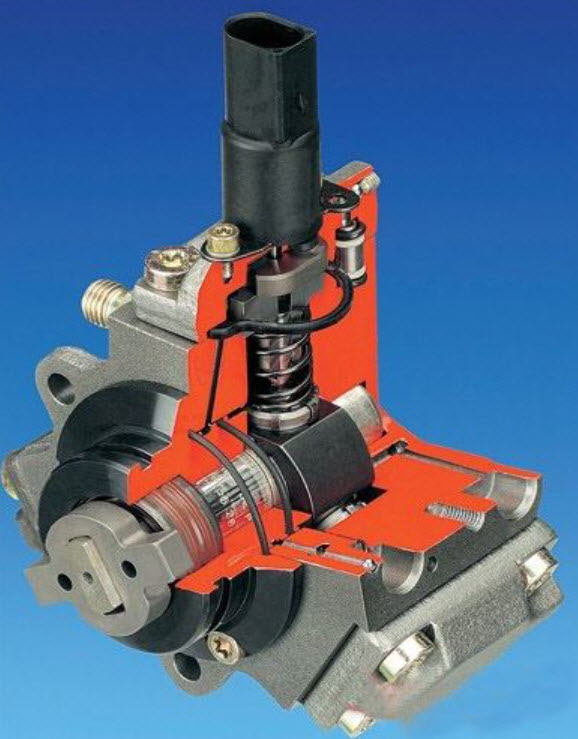

Конструкция насоса основана на принципе сжатия топлива плунжером через систему из двух клапанов. Привод может быть выполнен как кулачковым валом, так и шайбой. Количество плунжеров может варьироваться, и при частичных нагрузках некоторые из них могут оставаться неактивными.
Признаки неисправности ТНВД
Любая неисправность топливного насоса высокого давления (ТНВД) приводит к нарушению процесса оптимального сгорания в цилиндрах. Это, в свою очередь, вызывает различные внешние симптомы, характерные для любого двигателя внутреннего сгорания:
- снижение мощности и динамических характеристик;
- повышенная дымность выхлопных газов;
- затруднённый запуск как холодного, так и горячего двигателя;
- увеличение расхода дизельного топлива;
- шумная работа и посторонние стуки в двигателе.
Почти все проблемы могут быть связаны с насосом или форсунками, поэтому диагностика должна быть комплексной.
Внутренние поломки насоса высокого давления и их причины
Топливные насосы высокого давления (ТНВД) крайне чувствительны к качеству используемого топлива, особенно к наличию твердых частиц, серы и воды в его составе. Несмотря на применение многоступенчатых фильтров, полностью избежать повышенного износа не всегда возможно.
Снижение давления в системе часто является следствием износа плунжерных пар. В результате топливо плохо распыляется, двигатель начинает дымить и работает с повышенной жесткостью. Также могут наблюдаться отклонения в работе отдельных цилиндров, что приводит к увеличению вибраций.
Износ и заклинивание регулирующего механизма могут вызвать сбои в настройках момента впрыска, что для дизельных двигателей аналогично изменению опережения зажигания в бензиновых моторах.
Диагностика и ремонт ТНВД
Проверка топливной системы дизельного двигателя требует наличия специализированного оборудования. Самостоятельно можно лишь провести предварительную проверку, например, ослабив соединения на форсунках старых механических насосов, чтобы убедиться в их базовой работоспособности.
Современные топливные насосы высокого давления (ТНВД), особенно с электрическим приводом, невозможно проверить без диагностического оборудования. Для этого необходимо иметь манометр, способный измерять давление до двух тысяч атмосфер, а также сканер, который будет опрашивать датчики и сравнивать их показания с номинальными значениями, и форсуночный стенд.
Ключевым моментом является понимание взаимодействия всех компонентов системы подачи топлива. В противном случае, сбой в работе любого клапана может привести к выходу из строя дорогостоящего насоса.
На стенде насос переводится в режим калибровки с прокачкой жидкости, которая должна соответствовать строго установленным параметрам и быть очищенной. Качество топлива также играет важную роль.
Измеряются давление и параметры расхода, а также их соответствие табличным значениям во всех тестовых режимах. Только после этого формулируются гипотезы и принимаются решения о ремонте или замене оборудования.
Профилактика и обслуживание ТНВД
Профилактика и обслуживание топливного насоса высокого давления (ТНВД) являются ключевыми аспектами, которые способствуют его долговечности и надежной работе. Правильное обслуживание позволяет предотвратить множество неисправностей и сохранить эффективность работы двигателя. Рассмотрим основные рекомендации по профилактике и обслуживанию ТНВД.
1. Регулярная замена топливного фильтра. Один из основных факторов, влияющих на работу ТНВД, – это качество топлива. Загрязненное топливо может привести к засорению фильтров и повреждению насоса. Рекомендуется заменять топливный фильтр каждые 10-15 тысяч километров пробега или в соответствии с рекомендациями производителя автомобиля.
2. Проверка уровня и качества топлива. Важно следить за уровнем топлива в баке, чтобы избежать работы насоса на сухую, что может привести к его перегреву и поломке. Также стоит обращать внимание на качество топлива, избегая заправок с сомнительной репутацией.
-
Читайте также:
3. Контроль за системой подачи топлива. Необходимо регулярно проверять герметичность соединений и состояние трубопроводов, чтобы избежать утечек и попадания воздуха в систему. Утечки могут привести к снижению давления в системе и, как следствие, к неправильной работе ТНВД.
4. Диагностика и тестирование. Периодическая диагностика системы впрыска и самого ТНВД поможет выявить возможные неисправности на ранних стадиях. Использование специализированного оборудования для тестирования давления и производительности насоса позволит оперативно определить его состояние и необходимость в ремонте или замене.
5. Своевременный ремонт. При обнаружении любых признаков неисправности, таких как нестабильная работа двигателя, повышенный расход топлива или появление посторонних звуков, необходимо незамедлительно обратиться к специалистам для диагностики и ремонта ТНВД. Затягивание с ремонтом может привести к более серьезным повреждениям и значительным затратам.
6. Использование качественных присадок. В некоторых случаях использование специальных присадок для топлива может помочь улучшить его свойства и защитить систему впрыска от загрязнений. Однако перед использованием любых добавок рекомендуется проконсультироваться с производителем автомобиля.
Соблюдение этих рекомендаций по профилактике и обслуживанию ТНВД позволит значительно продлить срок службы насоса, улучшить его производительность и обеспечить надежную работу двигателя в целом. Регулярный уход за системой впрыска – это залог не только долговечности ТНВД, но и экономии на ремонте и топливе.
Вопрос-ответ
Каковы основные функции топливного насоса высокого давления?
Топливный насос высокого давления (ТНВД) отвечает за подачу топлива из бака в систему впрыска двигателя. Он создает необходимое давление для распыления топлива в камере сгорания, что обеспечивает эффективное сгорание и оптимальную работу двигателя. Кроме того, ТНВД регулирует количество подаваемого топлива в зависимости от нагрузки и оборотов двигателя.
Какие виды топливных насосов высокого давления существуют?
Существует несколько типов ТНВД, включая механические и электронные насосы. Механические насосы работают на основе механических компонентов и часто используются в старых моделях автомобилей. Электронные насосы, в свою очередь, управляются электронными системами и обеспечивают более точное дозирование топлива, что улучшает экономию топлива и снижает выбросы.
Как можно диагностировать неисправности ТНВД?
Неисправности ТНВД могут проявляться через различные симптомы, такие как трудности с запуском двигателя, нестабильная работа на холостом ходу или потеря мощности. Для диагностики необходимо проверить давление топлива с помощью манометра, а также осмотреть насос на наличие утечек и повреждений. В некоторых случаях может потребоваться использование специализированного оборудования для проверки работы системы впрыска.
Советы
СОВЕТ №1
Перед покупкой нового топливного насоса высокого давления (ТНВД) обязательно проверьте совместимость с вашим автомобилем. Обратите внимание на марку, модель и год выпуска, чтобы избежать проблем с установкой и работой насоса.
СОВЕТ №2
Регулярно проводите диагностику системы питания вашего автомобиля, включая ТНВД. Это поможет выявить потенциальные неисправности на ранних стадиях и избежать серьезных поломок, которые могут привести к дорогостоящему ремонту.
СОВЕТ №3
При замене ТНВД используйте только качественные запчасти от проверенных производителей. Это обеспечит надежную работу насоса и продлит срок службы всей топливной системы вашего автомобиля.
СОВЕТ №4
Обратите внимание на признаки неисправности ТНВД, такие как трудности с запуском двигателя, нестабильная работа на холостом ходу или потеря мощности. При появлении таких симптомов не откладывайте диагностику и ремонт, чтобы избежать более серьезных проблем.
